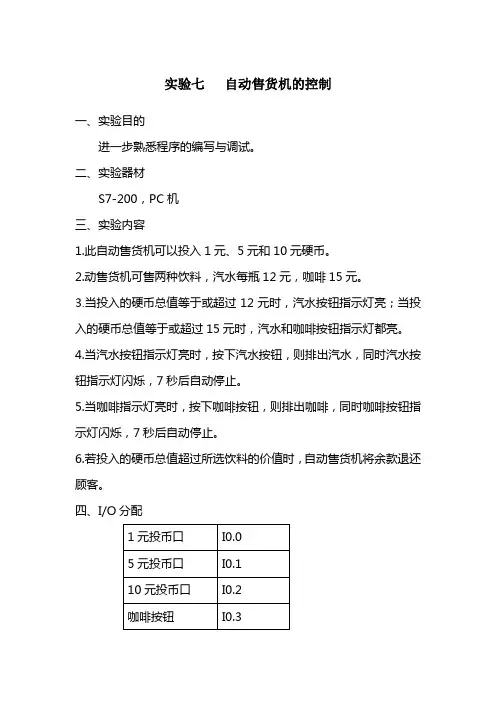

实验七自动售货机的控制一、实验目的进一步熟悉程序的编写与调试。
二、实验器材S7-200，PC机三、实验内容1.此自动售货机可以投入1元、5元和10元硬币。
2.动售货机可售两种饮料，汽水每瓶12元，咖啡15元。
3.当投入的硬币总值等于或超过12元时，汽水按钮指示灯亮；当投入的硬币总值等于或超过15元时，汽水和咖啡按钮指示灯都亮。
4.当汽水按钮指示灯亮时，按下汽水按钮，则排出汽水，同时汽水按钮指示灯闪烁，7秒后自动停止。
5.当咖啡指示灯亮时，按下咖啡按钮，则排出咖啡，同时咖啡按钮指示灯闪烁，7秒后自动停止。
6.若投入的硬币总值超过所选饮料的价值时，自动售货机将余款退还顾客。
四、I/O分配五、参考程序实验四传送带的控制一、实验目的编程并调试程序二、实验器材S7-200、PC机三、实验内容皮带传输机是一种平移连续运输机械，如将矿石、精矿粉、粮食等不断从一个地方运送到另一个地方，常用于粮库、矿山的生产流水线上。
为了便于维护、检修、改变方向以及斜度，一般都由多条皮带组成。
皮带运输机的控制要求为：启动时为避免重载启动,顺序为3#,2#,1#,并应有一定的时间间隔. 停车时为了避免货物残存在皮带上，顺序为1#,2#,3#.1#2#3#四、 I/O分配表五参考程序如下。
程序中T40,T39与T37,T38有什么区别,T40,T39的作用是什么?Q0.2可简化如下：实验二运料小车的控制一、实验目的掌握简单程序的编制方法。
二、实验器材S7-200，PC机三、实验内容运料小车如图2-1所示。
小车可在A、B两地起动，小车起动后返回A地，停止1分钟等待装料，然后返回B地，到达B地后，停车1分钟等待御料，再自动返回A地，如此反复运行。
小车在运行中，均可用手动开关令其停车，再次起动后，重复第1步。
前进，后退分别由指示灯指示其运行方向。
图2-1四、I/O分配表五、参考程序如下：思考：1.T37、T38的作用是什么？。
