阀门结构和零部件的术语解释--------------------------------------------------------------------------------序号阀门名词术语英语翻译说明1 结构长度face-to-face-dimension 直通式为进、出口端面之间的距离，角式为进口（或出口）端面到出口（或进口）轴线的距离2 结构形式type of construction 各类阀门在结构和几何形状上的主要特征3 直通式through way type 进、出口轴线重合或相互平行的阀体形状4 角式angle type 进、出口轴线相互垂直的阀体形式5 直流式y-globe type 通路成一直线，阀杆位置与阀体通路轴线成锐角的阀体形状6 三通式three way type 具有三个通路方向的阀体形式7 t形三通式t-pattern three way 塞子（或球体）的通路呈“t”形的三通式8 l形三通式l-pattern three way 塞子（或球体）的通路呈“l”形的三通式9 平衡式balance type 利用介质压力平衡、减少阀杆轴向力的结构形式10 杠杆式lever type 采用杠杆带动启闭件的结构形式11 常开式normally open type 无外力作用时，启闭件自动处于开启位置的机构形式12 常闭式normally closed type 无外力作用时，启闭件自动处于关闭位置的机构形式13 保温式steam jacket type 带有蒸汽加热夹套结构的各种阀门14 波纹管密封式bellows seal type 用波纹管作阀杆主要密封的各种阀门15 阀体body 与管道（或机器设备）直接连接，并控制介质流通的阀门主要零件16 阀盖bonnet 阀体相连并与阀体（或通过其他零件，如隔膜等）构成压力腔的主要零件17 启闭件disc 用于截断或调节介质流通的零件的统称，如闸阀中的闸板，节流阀中的阀瓣等18 阀瓣disc 截止阀、节流阀、止回阀等阀门中的启闭件19 阀座seat ring 安装在阀体上，与启闭件组成密封副的零件20 密封面sealing face 启闭件与阀座（阀体）紧密贴合，起密封作用的两个接触面21 阀杆stem 将启闭力传递到启闭件上的主要零件22 阀杆螺母yoke bushing 与阀杆螺纹构成运动副的零件23 填料函stuffing box 在阀盖（或阀体）上，充填填料，用来阻止介质由阀杆处泄漏的一种结构24 填料箱stuffing box 充填填料，阻止介质自阀杆处泄漏的零件25 填料压盖gland 用以压紧填料达到密封的零件26 填料packing 装入填料函（或填料箱）中，阻止介质从阀杆泄漏的填充物27 填料垫packing seat 支撑填料，保持填料密封的零件28 支架yoke 在压盖或阀体上，用于支撑阀杆螺母和传动机构的零件29 上密封back seat 当阀门全开时，阻止介质向填料函处渗透的一种密封结构30 内压自封pressure seat 利用介质压力使阀体与阀盖连接处实现自动密封的机构31 阀杆头部尺寸dimension of valve stem head 阀杆与手轮、手柄或其它操纵机构装配连接部位的机构尺寸32 阀杆端部尺寸dimension of valve stemend 阀杆与启闭件连接部位的结构尺寸33 连接槽尺寸dimension of connecting channel 启闭件与阀杆装配连接部位的机构尺寸34 撞击手轮impact hand wheel 利用撞击作用力以减轻阀门操作力的手轮结构35 连接形式type of connection 阀门与管道或机器设备的连接所采用的各种方式（如法兰连接、螺纹连接、焊接连接等）36 电动装置electric actuator 用电力启闭或调节阀门的驱动装置37 气动装置pneumatic actuator 用气压力启闭或调节阀门的驱动装置38 液动装置hydraulic actuator 用液压力启闭或调节阀门的驱动装置39 电磁动装置electro magnetic actuator 用电磁力启闭阀门的驱动装置40 电－液动装置electro-hydraulic actuator 用电力和液压力启闭阀门的驱动装置41 电磁－液动装置electro magnetic-hydraulic actuator 用电磁力和液压力启闭阀门的驱动装置42 气－液动装置pneumatic-hydraulic actuator 用气压力和液压力启闭阀门的驱动装置43 蜗杆传动装置worm gear actuator 用蜗杆机构启闭或调节阀门的装置44 圆柱齿轮传动装置cylindrical gear actuator 用圆柱齿轮机构启闭或调节阀门的装置45 圆锥齿轮传动装置conical gear actuator 用圆锥齿轮机构启闭或调节阀门的装置46 闸板wedge disc 闸阀中的启闭件，其型式有单闸板、双闸板、弹性闸板47 单闸板single gate disc 整体制造的一种刚性闸板结构48 双闸阀double gate disc 由两块闸板组成的一种闸板结构49 弹性闸板flexible gate disc 能产生弹性变形的一种闸板结构50 球体ball 球阀中的启闭件51 蝶板disc 蝶阀中的启闭件52 隔膜diaphragm 隔膜阀中的启闭件53 塞子plug 旋塞阀中的启闭件54 销轴hinge pin 旋启式止回阀中，阀瓣绕其旋转的固定轴55 摇杆arm 旋启式止回阀中，连接阀瓣与销轴，并绕销轴旋转的零件56 喉径throat diameter 安全阀阀座通路最小截面的直径57 调节螺套adjusting bolt 安全阀中调节弹簧压缩量的套筒式零件58 弹簧座spring plate 安全阀中支撑弹簧的零件59 导向套valve guide 安全阀中对阀瓣起导向作用的零件60 反冲盘disc holder 安全阀中与阀瓣连接，用以改变介质流向，增加开启高度的零件61 调节圈adjusting ring 安全阀中与阀座或导向套连接，用以调节启闭压差的零件62 调节弹簧regulation spring 减压阀中，用来调定出口压力的弹簧63 复位弹簧returnning spring 减压阀中，用来对启闭件起复位作用的弹簧64 膜片diaphragm 减压阀中起平衡阀前阀后压力作用的零件65 阀片disc 圆盘式疏水阀中的启闭件66 钟形罩inverted bucket 疏水阀中带动阀瓣动作的钟套形零件67 浮球ball float 疏水阀钟控制启闭的空心球体68 浮桶bucket float 疏水阀中带动阀瓣动作的桶形零件。

1.缩写词和代号1.1 法兰结构形式及密封面代号BL---Blind Flange 法兰盖LF/SE---Lapped Joint Flange 对焊环松套法兰SO---Slip-On Welding Flange 带颈平焊兰SW---Socket Welding Flange 承插焊法兰Th---Thread Flange 螺纹法兰WN---Welding Neck Flange 带颈对焊法兰FF---All Flat Face 全平面RF---Raised Face 突面FM---Female Face 凹面M---Male Face 凸面T---Tongue Face 榫面G---Groove Face 槽面RJ---Ring Joint 环连接面1.2 常用缩写词`13Cr + STL---13Cr Trim with Stellited Seat DWD---Split Wedge Disc 楔形双闸板MFR'S---Manufacturer's Standard 制造厂标准RWD---Resilient Wedge Disc 弹性闸板13Cr阀芯带STL阀座"ENP---Electroless Nickel Plating 镍磷硼合金镀层NBR---Nitrile-butadiene Ruber 丁腈橡胶Sch.No.---Schedule Number 管表号Bana-N 丁钠橡胶FE---Flanged End 法兰连接端NPS---Nominal Pipe Size 管子公称尺寸（英制）STL---Stellited 硬质合金（钴－铬－钨合金） BB---Bolted Bonnet 螺栓连接的阀盖FLG---Flange 法兰NPT---National Pipe Taper Thread 60°锥管螺纹SWD---Solid Wedge Disc 楔形单闸板BC---Bolted Cap 螺栓连接的阀帽FS---Forged Steel 锻钢NRS---Non-Rising Stem 暗杆SW----Socket Weld 承插焊BN---Bayonet 卡套连接FWD---Flexible Wedge Disc 挠性楔形闸板OS---Outside Screw 外螺纹TB---Thread Bonnet 螺纹阀盖BRZ---Bronze 青铜GALV---Galvanized 镀锌OS&Y---Outside Screw with Yoke 外螺纹带支架TE---Thread End 螺纹端BW---Butt Weld 对焊连接HEX—六角头（螺栓）PTFE---Polytetrafluoroethylene 聚四氟乙烯TC---Thread Cap 螺纹阀帽CI---Cast Iron 铸铁HF---Hard Face 硬表面RTFE---Reinforced PTFE 增强PTFEWB---Welded Bonnet 焊接阀盖CS---Carbon Steel 碳钢HW---Handlewheel 手轮缩写说明BE 坡口BW 对焊BL 法兰盖BC.SWING 螺栓阀盖旋启式BB.OS&Y 螺栓阀盖外螺纹及轭式BC.LIFT 螺栓阀盖升降式Dual-plate 双蝶板FB.L.OP. 全通径手工操作FB.GEAR OP. 全通径齿轮操作FF 全平面FL 法兰F 锻件GV 镀锌HF 硬质合金堆焊LJ 活套法兰L 翻边短节短规格LL 翻边短节长规格MFR'S.ST'd 制造商标准NPT 螺纹(60O)PE 平口PTFE 聚四氟乙烯RPTFE 增强聚四氟乙烯RF 突面STR 过滤器SM 无缝STL 硬质合金SW 承插SO 平焊Sch 管道壁厚标号SB.ISRS 螺纹阀盖内螺纹明杆ISNS 内螺纹暗杆WL 焊接WN 带颈对焊WFR 对夹Y2 半硬不锈钢焊管专业名称中英文对照（一）锅炉热交换器用不锈钢钢管：stainless steel tube for boiler，heat – exchanger 材质：grade外径：OD焊接方式：welding method包装方式：packing标准：standard壁厚：wt产品应用：application捆包木箱包装：bundle or wooden case规格：specification薄壁不锈钢水管：light gauge stainless steel water pipes食品卫生不锈钢管：stainless steel sanitary tubes开卷uncoiling活塞loop成型forming焊接welding内外焊缝整平outside inside weld bead rolling预矫正precalibration感应热处理：induction heat treating定径矫直sizing straightening涡流检测eddy current test喷码marking切断cutting水压检查hydrostatic test水下气压测试under water air pressure testX射线检查X ray inspection酸洗pickling最终检查final inspection发运shipping光亮退火bright annealing尺寸检测dimention examination表面质量surface examination液压试验hydrostatic test气压测试pneumatic test硬度测试harness test金相组织测试分析metallographic examination晶间腐蚀测试intergranular corrosion test机械性能测试mechanical property test拉伸试验tension test压扁试验flattering testASTM 标准下不锈钢焊管A249 关于奥氏体广泛用于热交换器，锅炉，过热器，冷凝器的焊管A269 一般用途用无缝和焊接的奥氏体不锈钢管制品标准A270 奥氏体铁素体无缝管卫生管A554 机械用焊管ASTM命名方法及扩充(以ASTM A249为例):其中在ASTM标准下，分别有以A.B.C为首字母A：ferrous material 亚铁含铁材料黑色金属材料B：non—ferrous materials 不含铁材料有色金属材料C: cementitious materials 胶结材料ASTM A249 在A248 出版之后发展，分配可以用数字，在A25.0出现之前没有实际意义。

:装配零部件术语英汉对照阀体body阀体valve body阀盖bonnet阀盖衬套bonnet bush阀盖垫片bonnet gasket阀瓣Disc阀箱valve box阀箱;阀限位器valve guard阀座Seat ring阀座valve carrier阀座valve seat(body seat)阀座;阀盘valve seat阀座环seat ring阀座密封嵌条sealing strip for valve s eat阀杆Stem阀杆螺母Yoke bushing Yoke nut阀杆环stem ring 法兰flange填料Packing填料垫Packing seat密封件Sealing圆柱齿轮传动装置Cylindrical gear actua tor圆锥齿轮传动装置Conical gear actuator 挡板damper导阀Pilot valve导向套Valve guide disc guide弹簧座Spring plateAxis Guide 轴套Ball 球、球芯Ball seat 密封圈Blowdown Sealing Face 启、阀件密封面Mut 螺母Screw 螺栓Spring 弹簧Wedge Disc 闸板阀门英语名词术语（1）范围本标准适用于工业管道（或机器、设备）的通用阀门。

阀门分类阀门valve用来控制管道内介质流动的，具有可动机构的机械产品的总体。

闸阀gate valve, slide valve启闭件(闸板)由阀杆带动,沿阀座(密封面)作升降运动的阀门。

截止阀globe valve, stop valve启闭式（阀瓣）由阀杆带动，沿阀座（密封面）轴线作升降运动的阀门节流阀throttle valve通过启闭件（阀瓣）改变通路截面积，以调节流量、压力的阀门。

球阀ball valve启闭式（球体）绕垂直于通路的曲线旋转的阀门。

蝶阀butterfly valve启闭式（蝶板）绕固定轴旋转的阀门。

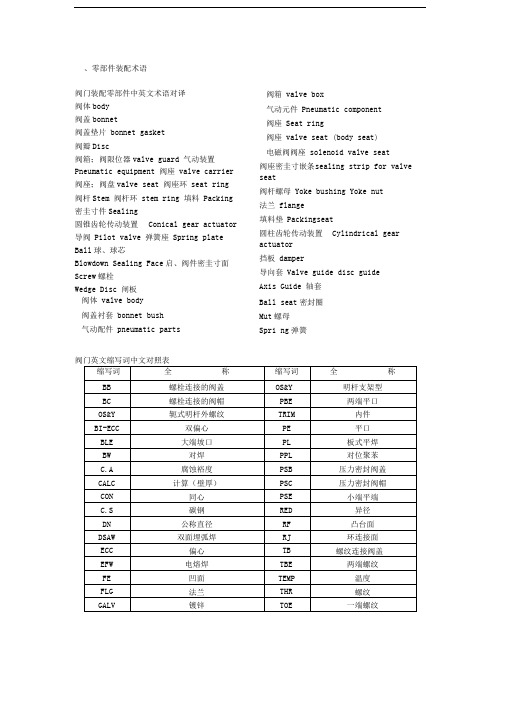

、零部件装配术语阀门装配零部件中英文术语对译阀体body阀盖bonnet阀盖垫片bonnet gasket阀瓣Disc阀箱；阀限位器valve guard 气动装置Pneumatic equipment 阀座valve carrier 阀座；阀盘valve seat 阀座环seat ring 阀杆Stem 阀杆环stem ring 填料Packing 密圭寸件Sealing圆锥齿轮传动装置Conical gear actuator 导阀Pilot valve 弹簧座Spring plate Ball球、球芯Blowdown Sealing Face启、阀件密圭寸面Screw螺栓Wedge Disc 闸板阀体valve body阀盖衬套bonnet bush气动配件pneumatic parts阀箱valve box气动元件Pneumatic component阀座Seat ring阀座valve seat (body seat)电磁阀阀座solenoid valve seat阀座密圭寸嵌条s ealing strip for valve seat阀杆螺母Yoke bushing Yoke nut法兰flange填料垫Packingseat圆柱齿轮传动装置Cylindrical gear actuator挡板damper导向套Valve guide disc guideAxis Guide 轴套Ball seat密封圈Mut螺母Spri ng弹簧1.1.1阀门结构•零件 阀轭Yoke 外螺纹阀杆及有阀轭 Outsidescrew & yoke[OS & Y]阀杆 阀轭套 Yoke sleeve Valve seat （Body seat ）阀座环. 整体阀座Integral seat 阀心（包括密封圈.杆等）Trim 阀盘密圭寸圈 Dise seat 阀体Body 阀盖Bonnet 螺纹阀帽Screw 螺栓连接的阀盖 螺栓连接的阀帽 Stem 内螺纹阀杆In sidescrew 阀杆环Stem ring 阀座 密圭寸圈 seat ring 焊阀座 Deposited seat 阀盘Disecap Bolted bonnet [ BB ]Bolt cap [ BC ] 本体阀杆密圭寸 Body stem seal 倒 密圭寸Back seal 动力操纵器 Powered operator 气 动操纵器 Pneumatic operator 快速操纵器（滑动阀杆）Quick-act ing 正齿轮传动 Spur gear operated 扳手操作Wrench operated 手轮 Hand wheel 气缸（或液压缸）操 纵的Cylinder 等径孔道 Full bore ;Full port port 短型 Short pattern 笼式环 Lantern ring 阀 杆填料 Stem packing 升杆式（明杆） Rising stem 阀盖衬套 Bonnet bush 螺纹阀盖 Screw bonnet 活接阀盖(帽)Union bonnet(cap) 焊接阀盖 Welded bonnet [ WB ]石 棉安全密圭寸 Asbestos emergency seal 压 力密圭寸的阀盖Pressure seal bonnet 电动操纵器 Electric motor operator 液压操纵 器 Hydraulic operatoroperator (slid ing stem)伞齿轮传动 Bevel gear operated链轮 Chain wheel 手柄 operated Hand level (Handle) 链条操纵的 Chain operated 异径孔道 Reducing bore ; Reduced port ; Venturi [RS : 开闭指示器/限位器Indicator/stopper 可更换的阀底座 Renewable seat ring(小型[Compact type 压盖Gland 阀盖垫片Bonnet gasket 非升杆式(暗杆)Non-rising stem [ NRS ] 注油器 Grease injector 紧凑型 一辛 盖 i s阀 valve 阀板 valve plate 阀板式活塞泵 valve plate type piston pump 阀操纵杆 valve operating rod 阀挡 valve grid 阀挡 valve stop 阀导向器 valve guide 阀盖衬套 bonnet bush 阀杆 stem 阀杆 valve spindle 阀杆环 stem ring 阀杆填料 stem packing 阀簧 valve spring 阀控水锤泵 valve-controlled hydraulic ram 阀门 Valve 阀门和管件 Valves and Fittings 阀门手柄 valve handle 阀盘 valve disc 阀球 valve ball 阀驱动臂 valve motion arm 阀式活塞 valve type bucket 阀室式活塞泵（美） valve pot type piston pump 阀体 body 阀体 阀箱 valve box 阀箱 阀箱 valve chest阀箱；阀箱盖 cover for valve box 阀箱盖 valve box cover 阀箱式活塞泵（美） turret type piston pump 阀形活塞泵 valve type piston pump 阀座 Seat ring 阀座 valve seat （body seat ） 阀座环 seat ring 法兰 flange 法兰端 flange end 法兰连接紧固件（双 头螺栓和螺帽） 法兰面加工 flange facing finish 翻板阀 Flap 反向作用式减压阀 反向作用式减压阀 放空阀 emptying 放气阀；排气阀 阀板 valve deck plate 阀板式活塞泵 valve deck plate type piston pump 阀瓣 Disc 阀痤槽 valve seat recess 阀挡 valve positioner 阀导杆 valve tail rod 阀盖 bonnet 阀盖垫片 bonnet gasket 阀杆 valve rod 阀杆端部尺寸 Dimmension of valve stem end 阀杆螺母 Yoke bushing Yoke nut 阀杆头部尺寸 Dimension of valve stem head 阀簧压板 valve spring plate 阀框架 valve yoke 阀门传动装置 valve bandle set 阀门盘根 valve packing 阀盘 disc 阀驱动臂 valve driving arm 阀式活塞 valvetype piston阀室式活塞泵 valve box type piston pump阀抬起装置 valve lifting devicevalve body valve cage阀限位器 valve guard阀座 valve carrier 阀座；阀盘 valveseat 阀座密封嵌条 sealing strip for valve seat法兰堵头 blind flange 法兰接头 flange jointflange bolting 法兰密封面，法兰面 flange facing法兰球阀 Flange Ball Valves 反冲盘DischolderReverse acting reducing valve Reverse acting reducing valve valve 放气阀 air evacuation valve放泄阀 分置阀室式活塞泵 separatevalve box typepiston pump air vent valve;vent valve escapevalve分置阀室式活塞泵（ 美） side pot type piston pump 封闭式 Seal type 浮动式球阀Float ballvalve浮球式疏水阀 Ball float steam trap 浮桶 Bucket float 辅助（副）阀 Auxiliary valves 附加背 浮球式疏水阀 Free Float Type Steam Trap浮桶式疏水阀 Open bucket steam trap 负荷率 Rate of load condensate 压力 Superimposed back pressure 复位弹簧 Returnning spring杠杆式 Lever type杠杆式安全阀杠杆式减压阀 Leverreducing valve 高温阀门 High temperature valve高压阀门格兰密封 gland 隔离阀 isolating valve隔膜 Diaphragm 隔膜阀 diaphragm valve 隔膜式控制阀 diaphragm operated comtrol valve工作背压 Operating back pressure 工作温度 Working temperature 工作压力 Operating pressure 公 称通径 Nominal diameter 固定式 球阀 Fixed ballvalve 工作温度 Operating temperature 工作 压差 Operting differential pressure 工作 压力 Working pressure 公称压力 Nominal pressure 关闭压力 Lockup pressure关阀过冷度 Subcooled temperature of close valve 关阀温度 Closing valve temperature 管道安全阀 Piping Safety Valves 过过冷度 Subcoold temperature流阀 （或节流阀 ） Restrictor Valves 滑 喉径 Throat diameter阀 slide valve 滑阀式回转活塞泵 rotary piston pump with slide gate 滑阀型转子泵eccentric rotary pump with sliding sleeve环形阀 annular valve 环形阀 double beat valve 换向阀 selector valve 换向阀 shuttle valve回转滑阀活塞泵 piston pump with rotary gate 回座压力 Re-seating pressure of a safetyvalve活塞昵减压阀 Piston reducingvalve 活塞式阀；柱塞式阀 plunger valve 减速阀 Deceleration valves 减压阀 活塞式阀 piston valve 活塞式减压阀 Piston reducing valve 减 压比Pressurereducing ratio 浆液阀pressure reducing valve 角阀 Angle Valve角式 Angie type 角式截止阀 AngleStop valves 节流阀 throttle valveParallel Slide Valves 角阀 isolation valve angleconfiguration 角式节流阀 Angle Throttle Valves 铰链阀；片状阀 flapper valve 节流阀 choke valve节流阀；节流 throttle结构长度 Face-to-face dimension ;End-to-end dimension; Face-to-centre dimension结构形式 Type of construction 截止阀 Globe valve 截止阀；关断阀 shut-off valve 紧急 切断阀 Emergeny Cut-off Valves 进水 阀；进口阀门 inlet valve截止阀 Shut-off Valve截止式隔膜阀 Globe diaphragm valve 进气阀 air intake valve 静态特性 Static characteristics静态特性偏差 Static characteristics derivation 开 阀过冷度 Subcooled temperature of open valve 开 阀温度 Opening valve temperature 开启高度 Lift 壳体试验 Shell testLever and weight loaded safety valve High pressure valve壳体试验压力 Seal test pressure 快 速排污阀 Quick Draining Valves空气阀门 Air valves三、规范技术英语术 语对照Applicablemedium 适用介质 ButtClamp 对夹Connectingformat 连接形式 Flexibledisc 弹性闸板Insidethread 内螺纹Applicabletemperature 适用温度 Chemicalanalysis 化学成份Doubledisc 双闸板 Flange 法兰 Hoop 卡箍 Jacket 夹套Materialchemicalanalysisandmechanicalcapacity 材料化学成份和机械性NominalPressure 公称压力Outsidethread 外螺纹 Parallel 平行 Piston 活塞 Risingstem 明杆 Seattestingpressure 压力气密封试验压 Specifications 性能规范 Solid 刚性 Steam,condensate 蒸汽 ,凝结水Water,oil,steam 水 ,温度 ,气 Welding 焊接四、材质术语英汉对 照 Atbas metal 镍铬钢 Casting aluminium brass 铸铝黄铜Ceramic metal 陶瓷金属 CHR rubber 氯晴橡胶 Chromium stainless steel 铬不锈钢 Corrugation pad 波形垫 DuctileCast iron 球墨铸铁 Fine Steel Casting iron 优质碳素钢 Gray Cast iron 灰铸铁 High tem perature steel 高温钢 Low temperature steel 低温钢Polytetrafluoroethylene(PTEF) 聚四氟乙烯 Pure aluminium 纯铝 Rubber graphiteboard 橡胶石墨板 Stainless acid-resisting steel 不锈耐岣 Buna-N rubber 丁晴橡胶Casting aluminium bronze 铸铝青铜 Chromel alloy 镍铬合金Chrominm-molybdenum-vanadium steel 铬钼钒钢Chromium-molybdenum steel 铬钼钢Cuprum alloy 铜合金 Expanded graphite 柔性石墨Fluorous rubber 氟橡胶 Hayne 's alloy 钴铬钨合金 Monel 蒙乃尔合金 Nylon 尼龙塑料 Polythene 聚乙烯 Pure cupper 纯铜Spring steel 弹簧钢Stainless and Graphite 不锈钢 / 石墨Mains 电源 台匕能materials 材料 Materialsformainparts 主要零件材料 Mechanicalcapacity 机械性能Max.DischargingCapacity 最大排水量 Max.OperatingTemperature 最高工作温度 Max.AllowableTemperature 最高允许温度 Max.AllowablePressure 最高允许压力 Model 型号 Nameofparts 零件名称 nitrogen(N) 氮 Nominalbore 公称通径Nozzle 排气口 Oxidant氧化性介质 Piping 管路Reductant 还原性介质 Seal 阀座，密封面力 Socket 卡套Singledisc 单闸板Strenghtestingpressure 强度试验压力Stroke 冲程，行程 Wedge 楔式Stainless steel 不锈钢Shell Test Pressure 壳体试验压力Steel Casting iron 碳素钢铸件Service Fluid 工作介质五、美国阀门常用标准编号及名称ANSI B16.5 钢法兰和法兰管件ANSI B16.11 承口焊连接和螺纹连接的锻钢管件ANSI B16.25 对焊连接端部ASTM A105 碳钢锻件ASTM A182 锻制和轧制合金钢部件ASTM A194 碳钢和合金钢螺母ASTM A217 合金钢铸件ASTM A276 不锈耐热钢棒型材ASTM A350 管道用碳素钢、低合金钢锻件ASTM A352 低温碳钢和合金钢铸件ASTM A488 铸件焊补程序的合格条件MSS SP25 阀门、管件、法兰与管接头的标志ANSI B16.10 铁、钢制阀门的结构长度ANSI B16.20 钢管法兰用环形垫圈和槽ANSI B16.34 钢制阀门ASTM A126 阀门、法兰和管件用灰铸铁件ASTM A193 合金钢螺栓ASTM A216 碳钢铸件ASTM A232 阀门用铬钒合金弹簧钢丝的质量标准ASTM A320 低温合金钢螺栓ASTM A351 不锈钢铸件ASTM A479 合金钢棒材和型材ASTM A540 特殊合金钢螺栓MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的质量标准MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的射线检查标准MSS SP55 阀门、法兰、管接头等铸钢件外观的目视检查API 6D 管线阀门规范API 527 金属对金属密封面安全阀的一般要求API 598 法兰连接的铁制闸阀API 602 带缩口的小口径紧凑型碳钢闸阀API 526 石油精炼工业用钢制法兰连接的安全阀API 528 安全阀铭牌标准API 600 法兰或对时连接的钢制闸阀阀valves电磁阀solenoid valve 蝶阀butterfly valve 控制阀controlvalve 换向阀Check Valve 电动阀electric valve 比例阀proportional valve 气阀gas valve 平衡阀balance valve 调压阀regulating valve 节流阀throttle valve 防火阀firesafe valve 气动调节阀pneumatic adjusting 球阀ball valve 截止阀globe valve 水阀waterworks valve 单向阀one-way valve 疏水阀steam traps 隔膜阀diaphragm valve 膨胀阀expansion valve 溢流阀overflow valve 伺服阀servo valve 液压阀hydraulic valve 三通阀 3 way valve valve压力调节阀pressure regulating valve 温控阀temperature control valve 蝶阀butterfly valve 波纹管bellow pipeHand-operated valves 手动阀Hard Seal Butterfly Valves 金属密封碟阀High Temperature Pressure Power Station Gate Valves 高温高压电站闸阀High Temperature Pressure Power Station Globe Valves 高温高压电站截止阀Hydraulic relay valves 液压继动阀 Lift Check Valves 升降式止回阀 Lining Ball Valves 衬里球阀Lining Check Valves 衬里止回阀 Lining Globe Valves 衬里截止阀 Liquid Indicator 液位计Lift Check Valves 升降式止回阀 Limit valves 限位阀Lining Butterfly Valves 衬里碟阀 Lining Cock 衬里二通Lining T-Cock Valves 衬里三通旋 塞阀Piping Pumps 管道泵Plunger Globe Valves 柱塞截止阀Restrictor Valves 过流阀（或节 流阀） Screw Pumps 螺杆泵 Solenoid valves 电磁Single Opening Exhaust Valves 单口排气球 Stop Valves 截止阀Submerged Motor Pumps 潜水电泵（排污 Swing Check Valves 旋启式止回阀 Angle Stop valves 角式截止阀 Angle Type Globe Valves 门角式截止阀 Aspirating valves吸（抽）气阀 Balance valves 平衡Blowdown valves 泄料（放空，排污）阀 Butterfly Type Non-slamCheckParallel Slide Valves 浆液阀 Piping Centrifugal Pumps 管道离心泵 Pressure valve 压力（増压）阀Piping Safety Valves 管道安全阀Quick Draining Valves 快速排污阀 afetyValves 安全阀Scum Gate Valves 排渣闸阀 Single Disc Flat Gate Valves 单闸板平板闸阀 Slurry Pumps 泥浆泵Strainer 过滤器泵） wing Check Valves 旋启式止回阀Air valves 空气阀门Angle Throttle Valves 角式节流阀 Ash valves 排灰阀Auxiliary valves 辅助（副）阀Butterfly Valves with Gear Actuator 蜗轮传动蝶阀Buttwelding valves 对焊连接阀 Clamp valves 对夹式阀门 Cock 二通CQ Thread Ball Valves CQ 螺纹球 Deceleration valves 减速阀Decompression valves 泄压阀 Combination valves 组合阀 Culvert valves 地下管道阀 Diaphragm Valves 隔膜阀Double Disc Flat Gate Valves 双闸板平板闸 阀Double Disk Parallel Gate Valves 明杆平行式双闸板闸板 Double Opening Exhaust Valves 双口排气球 Drainage valves 排水阀Electric Actuated Stop Valves 电动截止阀Electric Actuated Wedge Gate Valves 电 动楔式闸阀Electric Double Disk Parallel Gate Valves 电动平行式双闸板闸 板Emergeny Cut-off Valves 紧急切断阀 Exhaust valves 排气阀 Free Float Type Steam Trap浮球式疏水阀 Flange Ball Valves 法兰球阀 Flange Gate Valves 法兰闸阀 Flange GlobeLPG Pipe Fitting 液化气管件 MagneticCo-operate Globe Valves 磁耦合截止阀Magnetism Forle Pumps 磁力泵 Manual Oil Pumps Valves 手摇油泵（阀）Meter Needle Type Globe Valves 仪表针形截止 阀 Oblique Stop Valves 直流式截止阀 Pintle valve 针形阀 Plunger valves 柱塞阀 Bellows valves 波纹管阀Brake valves 制动阀蝶式缓冲止回阀Valves 法兰截止阀Tank Lorry Ball Valves 槽车球阀 Thin Gate Valves 薄型闸阀Tiny Drag Slow Shut Check Valves 微阻缓闭止回Two-way valves 二通阀Vacuum Pumps 水力喷射器（真空泵） Wafer Check Valves 对夹式止回阀Wafer Type Butterfly Valves with Rubber Itning 对夹式衬胶蝶阀 Waste Valves 排污箱（阀） Water Seal Gate Valves 水封Wedge Gate Valves 楔式闸Y Type and Cylinder Filters Y 型筒型过滤器Gauge Valves 仪表阀 T-Cock 三通Throttle Valves 节流阀阀Triple （ tee ） valves 三通阀 Under Water Pumps 液下泵 Vertical Lift Check Valves 立式止回阀 Wafer plate valves 对夹蝶板阀。

Butterfly Valves with Gear Actuator 蜗轮传动蝶阀-/z reUpQCock 二通tpd9,9P% %CQ Thread Ball Valves CQ螺纹球阀$"9?c&qc HDiaphragm Valves 隔膜阀i\ `]?Y1:Double Disc Flat Gate Valves 双闸板平板闸阀k m{RWHDouble Disk Parallel Gate Valves 明杆平行式双闸板闸板Z9H k lawo Double Opening Exhaust Valves 双口排气球u5 v*|0.Electric Actuated Stop Valves 电动截止阀 X,O) V *7Electric Actuated Wedge Gate Valves 电动楔式闸阀 ]D YG6*R? Electric Double Disk Parallel Gate Valves 电动平行式双闸板闸板 8/ Emergeny Cut-off Valves 紧急切断阀 =V P,-jqFree Float Type Steam Trap 浮球式疏水阀 @x+\ gMTaFlange Ball Valves 法兰球阀L y3f; XFlange Gate Valves 法兰闸阀7 Jk%EMu0Flange Globe Valves 法兰截止阀G/V3 <E* \Gauge Valves 仪表阀 3 I: .2Hard Seal Butterfly Valves 金属密封碟阀y PCK H{High Temperature Pressure Power Station Gate Valves高温高压电站闸阀 _J2 + uHigh Temperature Pressure Power Station Globe Valves高温高压电站截止阀MBNBtAz8 sLift Check Valves 升降式止回阀:F; H})Lift Check Valves 升降式止回阀(]+8 ]vyR9Lining Ball Valves 衬里球阀 qWTr'^2)Lining Butterfly Valves 衬里碟阀S( g !; *S MEL 斜接弯头（虾米腰弯头）Mitre elbowREL 异径弯头Reducing elbowT 三通TeeLT 斜三通Lateral teeRT 异径三通Reducing teeR 异径管接头（大小头）ReducerCR 同心异径管接头（同心大小头）Concentric reducer ER 偏心异径管接头（偏心大小头）Eccentric reducer CPL 管箍CouplingFCPL 双头管箍Full couplingHCPL 单头管箍Half couplingRCPL 异径管箍Reducing couplingBU 内外螺纹接头BushingUN 活接头UnionHC 软管接头Hose couplerSE 翻边短节Stub endNIP 短节Pipe nipple or straight nippleSNIP 异径短节Swaged nippleCP 管帽（封头）CapPL 管堵（丝堵）PluBLK 盲板BlankSB 8字盲板Spectacle blind (blank)RP 补强板Reinforcing pad2 法兰PLG 法兰FlangeWNF 对焊法兰Welding neck flangeSOF 平焊法兰Slip-on flangeSWF 承插焊法兰Socket-welding flangeT 螺纹法兰Threaded flangeLJ 松套法兰Lapped joint flangeLining Check Valves 衬里止回阀obqv`@a zXLining Cock 衬里二通Kkf s9a DLining Globe Valves 衬里截止阀?/v l./{Lining T-Cock Valves 衬里三通旋塞阀'<H=R0Dv%Liquid Indicator 液位计t p \[jm(%LPG Pipe Fitting 液化气管件* @tvsvBMagnetic Co-operate Globe Valves 磁耦合截止阀^ t J%C5|P Magnetism Forle Pumps 磁力泵) [e}&B?sManual Oil Pumps Valves 手摇油泵(阀) A^6(i+: pMeter Needle Type Globe Valves 仪表针形截止阀 , 4 r<,}Z Oblique Stop Valves 直流式截止阀2$A;+J[W|_Parallesl Slide Valves 浆液阀"]`9rk-\g^Piping Centrifugal Pumps 管道离心泵 6Za.k 3VPiping Pumps 管道泵sB )3^Aj`hPiping Safety Valves 管道安全阀T M )d BHHPlunger Globe Valves 柱塞截止阀F :*H Y|Quick Draining Valves 快速排污阀m5 vR 320zRestrictor Valves 过流阀(或节流阀) ] z nX&iOYSafety Valves 安全阀 C y ]SC/Screw Pumps 螺杆泵 6Pb D pt4Scum Gate Valves 排渣闸阀K!2 Q , xVSingle Disc Flat Gate Valves 单闸板平板闸阀>O Ox564- Single Opening Exhaust Valves 单口排气球 -nC?bPid Slurry Pumps 泥浆泵L8UUp u |Stop Valves 截止阀]s8/ _!hd6 REDF 异径法兰Reducing flangeBF 法兰盖（日法兰）Blind flangeFSF 法兰密封面Flange scaling faceFF 全平面Flat faceRF 凸台面Raised faceMFF 凹凸面Male and female faceLF 凹面Female faceLM 凸面Male faceRJ 环连接面Ring joint faceTG 榫槽面Tongue and groove faceTF 榫面Tongue faceGF 槽面Groove face3 垫片G 垫片GasketNMG 非金属垫片Non-metallic gasketAG 石棉垫片Asbestos gasketRG 橡胶垫片Rubber gasketTEG 聚四氟乙烯包复垫片PTFE envelope gasket SMG 半金属垫片Semimetallic gasketMJG 金属包垫片Meta-jacket gasketSWG 缠绕式垫片Spiral wound gasketMG 金属垫片Metallic gasketFMG 金属平垫片Flat metallic gasketSMSG 齿形金属垫片Solid metal serrated gasket LER 透镜式金属环垫Lens ring gaskeOCR 八角形金属环垫Octagonal ring gasket OVR 椭圆形金属环垫Oval ring gaksetIR/OR 内外定位环Inner ring and outer ringIR 内定位环Inner ringOR 外定位环Outer ringStrainer 过滤器C{jy "cMSubmerged Motor Pumps 潜水电泵(排污泵) IZk(o-C\ \Swing Check Valves 旋启式止回阀k > ,3w ASwing Check Valves 旋启式止回阀C-#Q~z[yY-Tank Lorry Ball Valves 槽车球阀 P#%}K7boT-Cock 三通jg J%)kR<Thin Gate Valves 薄型闸阀KZU)4mThrottle Valves 节流阀 LbP`%?FTiny Drag Slow Shut Check Valves 微阻缓闭止回阀 q-z9Gp - Under Water Pumps 液下泵IR.+(56 1^Vacuum Pumps 水力喷射器(真空泵) h SKn>_ CVertical Lift Check Valves 立式止回阀u .N-3]$Wafer Check Valves 对夹式止回阀t MJZ 5 -VWafer Type Butterfly Valves with Rubber Itning 对夹式衬胶蝶阀k 8 CTVi=Waste Valves 排污箱(阀) cbA!d h+Water Seal Gate Valves 水封闸阀Q)5? 'y$dWedge Gate Valves 楔式闸阀|-L+vFS LY Type and Cylinder Filters Y型筒型过滤器fN 0-1|R:na 1^--Otn2.零部件术语-z a",0 LAxes Guide 轴套 wd; 9#Ball 球、球芯t6$ g Y-Ball seat 密封圈r 7( K, sBlowdown Sealing Face 启、阀件密封面U[cu3J50(V 4 坚固件4.1 B 螺栓Bolt4.1.1 SB 螺柱Stud bolt4.2 NU 螺母Nut4.3 TB 花蓝螺母Turnbuckle4.4 WSR 垫圈Washer4.4.1 SWSR 弹簧垫圈Spring washer5 阀门编号缩写中文名称英文名称5.1 GV 闸阀Gate valve5.2 GLV 截止阀Globe valve5.3 CHV 止回阀Check valve5.4 BUV 蝶阀Butterfly valve5.5 BA V 球阀Ball valve5.6 PV 旋塞阀Plug valve (cock)5.7 CV 调节阀Control valve5.8 SV 安全阀Safety valve5.9 RV 减压阀Pressure reducing valve 5.10 ST 蒸汽疏水阀Steam trap5.11 PRV 泄压阀Pressur relief valve 5.12 BV 呼吸阀Breather valve5.13 NV 针形阀Needle valve5.14 A V 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称6.1 SPR 气液分离器Separator6.2 FA 阻火器Flame arresterBody 阀体L b /Y 34BBonnet 阀盖 z +JH8Disc 阀瓣n ({+K|hH[Mut 螺母2 %]D0b-_Screw 螺栓}zz>}Q^GnVSealing 密封件G\)?HN6GX/Spring 弹簧 Ye$= {1Stem 阀杆+)jS\36CI[Stem Mut 阀杆螺母v _ ge 6Stem seal 填料$f><g{ xWedge Disc 闸板wVZ`@ G7 0R -2dIkpv3.性能术语& 8, ^X1Applicable media 适用介质*r 29/Kc cApplicable tempure 适用温度f1 so@ xvButt Clamp 对夹mO]a HuZChemical anaiysis 化学成份P;4B zm OConnecting format 连接形式&#t 8>,ADouble disc 双闸板SpB4M m DFlexible disc 弹性闸板(7Pe#]) KFlange 法兰L}[s;o ]yJHoop 卡箍 5gbt 3_Inside theread 内螺纹vpX_$>Q) wMaterial chemical analysis and mechanical capacity 材料化学成份和机械性能|^uy b| ,G 6.3 SR 过滤器Strainer6.3.1 SRY Y型过滤器Y-type strainer6.3.2 SRT T型过滤器T-type strainer6.3.3 SRB 桶式过滤器Bucket type strainer6.3.4 TSR 临时过滤器Temporary strainer6.4 SIL 消声器Silencer6.5 SG 视镜Slight glass6.6 SC 取样冷却器Sample cooler6.7 DF 排液漏斗Drain funnel6.8 LM 管道混合器Line mixer6.9 RO 限流孔板Restriction orifice6.9.1 MO 混合孔板Mixing orifice6.1 RD 爆破片（爆破膜）Rupture disk6.11 EJ 补偿器Expansion joint7 隔热、伴热编号缩写中文名称英文名称7.1 INS 隔热Thermal insulation7.1.1 H 保温Hot insulation7.1.2 C 保冷Cold insulation7.1.3 P 防烫伤隔热Personnel protection insulation 7.2 T&I 伴热Tracing and insulation7.3 T 管道伴热（冷）Tracing7.3.1 EST 蒸汽外伴热External steam tracing7.3.2 IST 蒸汽内伴热Internal steam tracing7.3.3 SJT 蒸汽夹套伴热Steam-jacket tracing7.3.4 ET 电伴热Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料Metallic material8.1.1 CS 碳钢Carbon steelmaterials 材料~ L / LMaterials for main parts 主要零件材料G;I] eG;}9 Mechanical capacity 机械性能 N6 dda @!Max. Discharging Capacity 最大排水量Hg Tz.HZ Max. Operating Temperature 最高工作温度K=7 -?eH Max. Allowable Temperature 最高允许温度 FG n`3 Max. Allowable Pressure 最高允许压力F@ kw <7w Model 型号 wTP j / .Name of parts 零件名称b^0m: 76'}Nominal Pressure 公称压力VkE2@. YrMOutside theread 外螺纹-O[ h-|l xOxidant 氧化性介质 c D-,j.pParallet 平行S & wbQReductant 还原性介质jVa )0Gq6;Rising stem 明杆A7 l$5VM!Seat testing pressure 压力气密封试验压力R 3fm&}B4 Socket 卡套q{=we-J!Specifications 性能规范$L)6$v^_Single disc 单闸板 8= \ A3Solid 刚性2}Q/k,. \,Strengh testing pressure 强度试验压力WJ > [L a Steam , condensate 蒸汽,凝结水L$ [_qa oWater,oil,steam 水,温度,气GclWSP.V5NWedge 楔式@ 2Vk6! JZWelding 焊接~GVA%:$v P 8.1.2 CAS 铸钢Cast steel8.1.3 FS 锻钢Forged steel8.1.4 AS 合金钢Alloy steel8.1.5 SS 不锈钢Stainless steel8.1.6 AUSTSS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁Cast iron8.1.8 MI 可锻铸铁Malleable iron8.1.9 DI 球墨铸铁Ductile iron8.1.10 AL 铝Aluminum8.1.11 BRS 黄铜Brass8.1.12 BRZ 青铜Bronze8.1.13 CU 紫铜Copper8.1.14 LAS 低合金钢Low alloy steel8.1.15 FLAS 低合金锻钢Forged low alloy steel 8.1.16 CLAS 低合金铸钢Cast low alloy steel 8.2 THK 壁厚Thickness8.2.1 SCH 表号Schedule number8.2.2 STD 标准Standard8.2.3 XS 加强Extra strong8.2.4 XXS 特强Double extra strong9 装置布置编号缩写中文名称英文名称9.1 CN 建北Construction north9.2 E 东East9.3 W 西West9.4 S 南South9.5 N 北North9.6 H 水平Horizontal9.7 V 竖直、铅直、直立VerticalmcpHKeOW@24.材料术语y@;@JztVBuna-N rubber 丁晴橡胶 ` @+ |Casting aluminium brass 铸铝黄铜?m@hF[ 'VCasting aluminium bronze 铸铝青铜Y=',?hG& PCHR rubber 氯晴橡胶R9tF"Wm`XEChrominm-molybdenum-vanadium steel 铬钼钒钢- jSJ sf Chromium stainless steel 铬不锈钢cZ E95}RL Chromium-molybdenum steel 铬钼钢0(N0 ;k~6 Corrugation pad 波形垫o Q{ (6>Cuprum alloy 铜合金b/ /*{)IeDuctile Cast iron 球墨铸铁! # G gIExpanded graphite 柔性石墨hgMz!GqHC;Fine Steel Casting iron 优质碳素钢3R,m J `?3Fluorous rubber 氟橡胶VI#" 26(AiGray Cast iron 灰铸铁* xI1pH\t#Hayne’s alloy 钴铬钨合金b~j- [([ VHigh tem perature steel 高温钢:%:6 WL QLow tem perature steel 低温钢+'8s G42C[Nylon 尼龙塑料K 2 >c 9Polytetrafluoroethylene 聚四氟乙烯$>` yn'[XMPure aluminum 纯铝7SX 6+&JBrPure cupper 纯铜x c eT(Rubbeer graphite board 橡胶石墨板%3B5`vS 2Spring steel 弹簧钢R \ $ B^V 9.8 GRD 地坪Ground9.9 UG 地下Underground9.10 BL 装置边界线Battery limit line9.11 ESEW 事故沐浴洗眼器Emergency shower and eye washer 9.12 HS 软管站Hose station9.13 ML 接续分界线Match line9.14 PS 管道支架（管架）Piping support9.15 PR 管桥Pipe rack9.16 STRU 构架（构筑物）Structure9.17 BLDG 建筑物Building9.18 PD 清扫设施Purge device9.19 PT 池Pit9.20 SHLT 棚Shelter9.21 COFF 围堰Cofferdam9.22 FL 楼板Floor9.23 PF 平台Plateform10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高Elevation10.2 BOP 管底Bottom of pipe10.3 COP 管中心Center of pipe10.4 TOP 管顶Top of pipe10.5 FOB 底平Flat on bottom10.6 FOT 顶平Flat on top10.7 CL(屯) 中心线Center line10.8 TL 切线Tangent line10.9 SYM 对称的Symmetrical10.10 BOS 支架底Bottom of support10.11 TOS 支架顶Top of support10.12 CL 净距（净空）ClearanceStainless acid-resisting steel 不锈耐酸钢 OX >^vh ( Stainless and Graphite 不锈钢/石墨z* Y5t q Stainless steel 不锈钢fR >__a7dSteel Casting iron 碳素钢铸件Pc Su& lzfShell Test Pressure 壳体试验压力\ Oz} C Q_ Service Fluid 工作介质1 管道组成件Piping component1.1 管子Pipe管子(按照配管标准规格制造的) pipe管子(不按配管标准规格制造的其他用管) tube钢管steel pipe铸铁管cast iron pipe衬里管lined pipe复合管clad pipe碳钢管carbon steel pipe合金钢管alloy steel pipe不锈钢stainless steel pipe奥氏体不锈钢管austenitic stainless steel pipe铁合金钢管ferritic alloy steel pipe轧制钢管wrought-steel pipe锻铁管wrought-iron pipe无缝钢管seamless (SMLS) steel pipe焊接钢管welded steel pipe电阻焊钢管electric-resistance welded steel pipe 10.13 CTC 中心至中心Center to center10.14 CTF 中心至面Center to face10.15 CTE 中心至端部Center to end10.16 ETE 端到端End to end10.17 FEF 法兰端面Flange and face10.18 FTF 面到面Face to face10.19 D 直径Diameter10.20 DN 公称直径Nominal diameter10.21 ID 内径Inside diameter10.22 OD 外径Outside diameter10.23 DIM 尺寸Dimension10.24 MAX 最大Maximum10.25 MIN 最小Minimum10.26 A VG 平均Average10.27 APP 约、近似Approximate10.28 PT.EL 点标高Point elevation11 图表编号缩写中文名称英文名称11.1 PFD 工艺流程图Process flow diagram11.2 PID 管道和仪表流程图Piping & instrument diagram 11.3 COD 接续图Continued on drawing11.4 DTL 详图Datail11.5 SPDWG(ISODWG) 管段图Spool drawing (each line isometric drawing) 11.6 DWGNO 图号Drawing number11.7 DWGI 所在图号Drawing identification11.8 LOW 材料表List of material11.9 MTO 汇料Material take-off11.10 APPX 附录Appendix11.11 JOB. No. 工号Job Number电熔（弧）焊钢板卷管electric-fusion (arc)-welded steel-plate pipe螺旋焊接钢管spiral welded steel pipe镀锌钢管galvanized steel pipe热轧无缝钢管hot-rolling seamless pipe冷拔无缝钢管cold-drawing seamless pipe水煤气钢管water-gas steel pipe塑料管plastic pipe玻璃管glass tube橡胶管rubber tube直管run pipe; straight pipe1.2 管件Fitting弯头elbow异径弯头reducing elbow带支座弯头base elbowk半径弯头long radius elbow短半径弯头short radius elbow长半径180°弯头long radius return短半径180°弯头short radius return带侧向口的弯头（右向或左向）side outlet elbow (right hand or left hand) 双支管弯头（形）double branch elbow三通tee异径三通reducing tee等径三通straight tee带侧向口的三通（右向或左向）side outlet tee (right hand or 1eft hand) 11.12 BEDD 基础工程设计数据Basic engineering design data 11.13 DEDD 详细工程设计数据Detail engineering design data 11.14 REV. No. 修改号Recision number11.15 REFDWG 参考图Reference drawing11.16 SC 采样接口Sample connection12 操作方式及工作参数编号缩写中文名称英文名称12.1 AUT 自动Automatic12.2 ML 手动Manual control12.3 CHOP 链条操作Chain operated12.4 CSC 铅封关Car seal close12.5 CSO 铅封开Car seal open12.6 LC 锁闭Lock closed12.7 LO 锁开Lock open12.8 NC 正常关Normally close12.9 NO 正常开Normally open12.10 ATM 大气压Atmosphere12.11 PN 公称压力Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度Temperature12.15 (P) 压力Pressure13 施工编号缩写中文名称英文名称13.1 W 焊接Welding13.1.1 AW 电弧焊Arc welding13.1.2 GSAW 气体保护电弧焊Gas shielded-acr welding13.1.3 EFW 电熔焊Elecric fusion welding13.1.4 ERW 电阻焊Electric Resistance welding异径三通（分支口为异径）reducing tee (reducing on outlet)异径三通（一个直通口为异径）reducing tee (reducing on one run)带支座三通base tee异径三通（一个直通口及分支口为异径）reducing tee (reducing on one run and outlet)异径三通（两个直通口为异径，双头式）reducing tee (reducing on both runs, bull head)45°斜三通45° lateral45°斜三通（支管为异径）45° lateral (reducing on branch)45°斜三通(一个直通口为异径) 45° lateral (reducing on one run)45°斜三通(一个直通口及支管为异径) 45° lateral (reducing on one run and branch)Y型三通（俗称裤衩）true “Y”四通cross等径四通straight cross异径四通reducing cross异径四通（一个分支口为异径）reducing cross (reducing on one outlet) 异径四通（一个直通口及分支口为异径）reducing cross (reducing on one run and outlet)异径四通（两个分支口为异径）reducing cross (reducing on both outlet) 异径四通（一个直通口及两个分支口为异径）reducing cross (reducing on one run and both outlet)异径管reducer同心异径管concentric reducer偏心异径管eccentric reducer 13.1.5 GW 气焊Gas welding13.1.6 LW 搭接焊Lap welding13.1.7 BW 对焊Butt welding13.4.8 TW 定位焊Tack welding13.1.9 SW 承插焊Socket welding13.1.10 CW 连续焊Continuous welding13.1.11 SEW 密封焊Seal welding13.1.12 SFG 堆焊Surfacing13.1.13 FW 现场焊接Field welding13.2 HT 热处理Heat treatment13.2.1 PH 预热Preheating13.2.2 SR 应力消除Stress relief13.2.3 PWHT 焊后热处理Post weld heat treatment13.3 EIT 检查、探伤和实验Examination, inspection & testing 13.3.1 VE 外观检查Visual examination13.3.2 UI (UT) 超声探伤Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验Liquid penterant inspection (test) 13.3.6 HADT 硬度实验Hardness testing13.3.7 HYDT 水压实验Hydraulic testing13.3.8 PNET 气压实验Pneumatic testing13.3.9 CE 焊条Covered electrode13.3.10 WW 焊丝Welding wire13.3.11 ASSY 装配、组合Assembly13.3.12 F 现场Field13.3.13 F/F 现场制造Field faricated13.3.14 SF 现场决定Suit in field13.3.15 CSP 冷紧Cold spring13.3.16 BCT 螺栓冷紧Bolt cold tightening锻制异径管reducing swage螺纹支管台threadolet焊接支管台weldolet承插支管台sockolet弯头支管台elbolet斜接支管台latrolet镶入式支管嘴sweepolet短管支管台nipolet支管台，插入式支管台boss管接头coupling, full coupling半管接头half coupling异径管接头reducing coupling活接头union内外螺纹缩接（俗称补芯）bushing管帽cap (C)堵头plug短节nipple异径短节reducing nipple; swage nipplesingle-valve 单电子管的single-valve knapsack pump 背负式单阀泵single-valve operation 单阀操作single-valved 单阀的sinkage of valve 阀陷six-way valve 六通阀13.3.17 BHY 螺栓热紧Bolt hot tightening 13.3.18 CO 清洗口Clean out13.3.19 ANNY 退火Annealed13.4 PE 平端面Plain end13.5 BE 坡口端Belelled end13.6 THR 螺纹Thread13.7 HB 布氏硬度Brinnel hardness13.8 RC 洛氏硬度14 其他编号缩写中文名称英文名称14.1 FDN 基础Foundation14.2 INF 信息（资料）Information14.3 REF 参考Reference14.4 REV 修改Revision14.5 SEQ 序号（顺序）Sequence14.6 W/E 设备带来With equipment14.7 W/I 仪表带来With instrument14.8 CM 色标Colour mark14.9 CA 腐蚀裕度Corrosion allowance 14.10 UTL 公用系统Utility14.11 UC 公用工程接头Utility connection 14.12 QTY 数量Quantity14.13 WT 重量Weight14.14 MHR 工时Man hour14.15 BC 螺栓分布圆Bolt circle14.16 HP 高点High point14.17 LP 低点Low point14.18 SUC 吸入（口）Suction14.19 DIS 排出（口）Discharge14.20 SO 蒸气吹扫（口）Steam outinspiratory valve 吸气阀instrument block valve 仪表截止阀intake valve 进气阀; 进汽阀intake valve cage 进汽闸罩integral check valve 内装式单向阀integral relief valve 整体式减压阀hot water inlet valve 温水入口阀hot-blast valve 热风阀hot-cathode gas filled valve 闸流管hot-water check valve 热水止回阀Houston's valve 直肠横襞Houston s valves 豪斯顿氏瓣Howeel Burnger valve 锥形阀hull valve 舷侧阀; 通海阀Huschke s valve 胡施克氏瓣hydrant valve 消防龙头阀hydraulic back-pressure valve 水压逆止阀; 液压止回阀hydraulic control valve 液压控制阀hydraulic relay valve 液压继动阀hydraulic relay valve body 水力继动阀体hydraulic relay valve diaphragm 水力继动阀膜hydraulic relay valve piston 液压继动阀活塞hydraulic relay valve piston cup 液压继动阀活塞皮碗hydraulic relay valve return spring 液压式继动阀回动弹簧hydraulic relief valve 液压安全阀hydraulic safety valve 液压安全阀heater drain valve hole 加热器放水阀孔heater shut-off valve 加热器断流阀heater valve balance 加热阀平衡器heater valve cover 加热器阀盖heater valve shaft bushing 加热器阀轴衬套heater valve thermostat 加热阀恒温器heating coil drain valve 加热盘管排泄阀heating coil inlet valve 加热盘管入口阀Heidbrink valve 海德布林克氏阀Heister's valves 螺旋瓣Heister s valve 海斯特氏瓣high and middle pressure valve 高中压阀门flashing valve 冲水阀flat head valve 平头气门emergency breakaway valve 紧急断气阀emergency closing valve 应急阀emergency exhaust valve 应急排气阀emergency exhaust valve head connection 紧急排汽阀盖接头emergency O 2 valve 氧气快速开关emergency pressure increasing valve 紧急增压阀emergency pressure reducing valve 紧急减压阀emergency relay valve 紧急继动阀emergency shut (of) valve (ESV) 紧急切断阀emergency stop valve 危急遮断阀emergency trip magnet valve 紧急脱钩电磁阀。

阀门知识简介阀门知识简介（一）阀门是工业中常见的一种机械设备，用于控制流体的流动方向和流量大小，广泛应用于石化、电力、冶金、水处理和制药等领域。

本篇文章将为读者简要介绍阀门的基本结构、分类和应用。

一、阀门的基本结构阀门通常由阀体、阀门芯、阀座、传动机构和密封件等组成。

1、阀体：是阀门的主体部分，通常由铸铁、铸钢、不锈钢等材料制成。

阀体的功能是将流体引至阀座中心，以便与阀门芯密封。

2、阀门芯：是阀门关键部分，是阀门开启和关闭的机械零件，通常由钢制成，其端部上设有阀杆，以便挂上执行机构。

3、阀座：是阀门底部的密封面，通常是由橡胶或铜制成，以确保阀门关闭时的密封性。

4、传动机构：是控制和操作阀门开启和关闭的机械部分。

它通常由手动、电动、气动、液压等不同驱动方式的设备组成。

5、密封件：是保证阀门密封的关键部分，通常由橡胶、铜等材质的圈环或填料组成。

二、阀门的分类按照结构和操作方式，常见的阀门有：1、截止阀：是一种开闭性极强的阀门，用于打开或关闭管道中的流体，通常用于止回、调节和加压等场合。

2、球阀：是一种全通径阀门，具有结构简单、操作轻便、维护方便等特点。

3、蝶阀：是一种通过转动阀板控制流体流动的阀门，具有结构紧凑、操作灵活、占用空间小等优点。

4、闸阀：是一种動力密封阀門，具有阻力小、密封严密等优点，常用于高速流体管道中。

5、调节阀：用于调节流体流量，通常由阀门体、阀调节机构、挡板和执行机构等组成，可实现精细的流量调节和压力控制。

三、阀门的应用阀门作为工业自动控制系统中必不可少的部件，广泛应用于机械工业、化工、石油、医药等领域。

具体应用包括：1、石油化工领域：主要用于液化气、乙烯、丙烯、天然气等危险化学品的输送管道上。

2、电力领域：主要用于锅炉、汽轮机和冷却水系统的控制系统中，以满足电站的控制要求。

3、造纸工业领域：主要用于纸张流水线系统的压缩空气和油气管道的控制系统中。

4、食品工业领域：主要应用于牛奶、果汁等液态食品的运输管道中，以确保食品卫生。

一阀门的定义：“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。

二根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。

1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数。

(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10～80Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<－100℃的阀门。

(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4) 中温阀：用于介质工作温度120℃(5) 高温阀：用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2) 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。
