部编版2020年高考物理一轮复习 专题8.8 与电流微观表达式相关问题千题精练

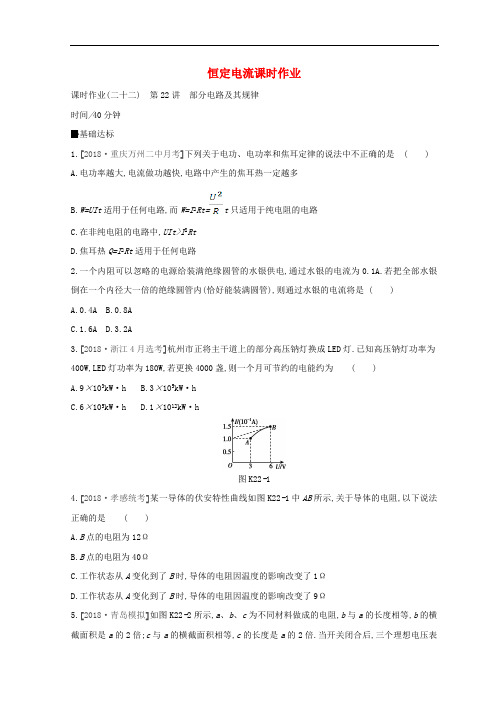

恒定电流课时作业课时作业(二十二)　第22讲　部分电路及其规律时间/40分钟基础达标1.[2018·重庆万州二中月考]下列关于电功、电功率和焦耳定律的说法中不正确的是( )A.电功率越大,电流做功越快,电路中产生的焦耳热一定越多B.W=UIt适用于任何电路,而W=I2Rt=t只适用于纯电阻的电路C.在非纯电阻的电路中,UIt>I2RtD.焦耳热Q=I2Rt适用于任何电路2.一个内阻可以忽略的电源给装满绝缘圆管的水银供电,通过水银的电流为0.1A.若把全部水银倒在一个内径大一倍的绝缘圆管内(恰好能装满圆管),则通过水银的电流将是( )A.0.4AB.0.8AC.1.6AD.3.2A3.[2018·浙江4月选考]杭州市正将主干道上的部分高压钠灯换成LED灯.已知高压钠灯功率为400W,LED灯功率为180W,若更换4000盏,则一个月可节约的电能约为( )A.9×103kW·hB.3×105kW·hC.6×105kW·hD.1×1012kW·h图K22-14.[2018·孝感统考]某一导体的伏安特性曲线如图K22-1中AB所示,关于导体的电阻,以下说法正确的是( )A.B点的电阻为12ΩB.B点的电阻为40ΩC.工作状态从A变化到了B时,导体的电阻因温度的影响改变了1ΩD.工作状态从A变化到了B时,导体的电阻因温度的影响改变了9Ω5.[2018·青岛模拟]如图K22-2所示,a、b、c为不同材料做成的电阻,b与a的长度相等,b的横截面积是a的2倍;c与a的横截面积相等,c的长度是a的2倍.当开关闭合后,三个理想电压表的示数关系是U1∶U2∶U3=1∶1∶2.关于这三种材料的电阻率ρa、ρb、ρc,下列说法中正确的是( )图K22-2A.ρa是ρb的2倍B.ρa是ρc的2倍C.ρb是ρc的2倍D.ρc是ρa的2倍技能提升6.如图K22-3所示,电源的电动势为30V,内阻为1Ω,一个标有“6V　12W”的电灯与一个绕线电阻为2Ω的电动机串联.开关闭合后,电路中的电灯正常发光,则电动机输出的机械功率为( )图K22-3A.36WB.44WC.48WD.60W7.扫地机器人是智能家用电器的一种,它利用自身携带的小型吸尘部件进行吸尘清扫.如图K22-4所示为某款扫地机器人,其工作时额定电压为15V,额定功率为30W,充电时额定电压为24V,额定电流为0.5A,充电时间约为240min,电池容量为2000mA·h,则下列说法正确的是( )图K22-4A.电池容量是指电池储存电能的大小B.机器人正常工作时的电压为24VC.机器人正常工作时的电流为0.5AD.机器人充满电后一次工作时间最多约为1h8.(多选)[2018·山东平阴模拟]在如图K22-5甲所示的电路中,电源电动势为3V,内阻不计,L1、L2为相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示,R为定值电阻,阻值为10Ω.当开关S闭合后( )图K22-5A.L1的电阻为1.2ΩB.L1消耗的电功率为0.75WC.L2的电阻为5ΩD.L2消耗的电功率为0.1W9.(多选)下表列出了某品牌电动自行车及所用电动机的主要技术参数,不计其自身机械损耗.若该车在额定状态下以最大运行速度行驶,则( )自重40kg额定电压48V载重75kg额定电流12A最大行驶速度20km/h额定输出功率350WA.电动机的输入功率为576WB.电动机的内阻为4ΩC.该车获得的牵引力为104ND.该车受到的阻力为63N10.(多选)如图K22-6甲所示电路中,小灯泡通电后其两端电压U随所通过的电流I变化的图线如图乙所示,P为图线上一点,PN为图线的切线,PM为U轴的垂线,PQ为I轴的垂线.下列说法中正确的是( )图K22-6A.随着所通电流的增大,小灯泡的电阻增大B.对应P点,小灯泡的电阻为R L=C.在电路中灯泡L两端的电压为U1时,电阻R两端的电压为I1RD.对应P点,小灯泡的功率为图中矩形PQOM所围的“面积”11.如图K22-7所示电路中,电源电动势为3.0V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,小灯泡的伏安特性曲线如图K22-8所示.当开关闭合后,下列说法中正确的是( )图K22-7图K22-8A.L3的电流为L1的电流的2倍B.L3的电阻约为0.17ΩC.L1的电功率约为0.60W　D.L2的电功率约为1.5W12.有一个用半导体材料制成的电阻器D,其电流I随它两端电压U变化的关系图像如图K22-9甲所示.若将它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端,3个用电器消耗的电功率均为P;现将它们连接成如图乙所示的电路,接在该电源的两端,设电阻器D和电阻R1、R2消耗的电功率分别是P D、P1、P2,它们之间的关系为( )图K22-9A.P2=B.P D=C.P D=P2D.P1<4P2挑战自我13.(多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,改装好后把它们按图K22-10所示接入电路,则( )图K22-10A.电流表A1的读数大于电流表A2的读数B.电流表A1指针的偏转角小于电流表A2指针的偏转角C.电压表V1的读数小于电压表V2的读数D.电压表V1指针的偏转角等于电压表V2指针的偏转角14.神经系统中,把神经纤维分为有髓鞘与无髓鞘两大类.现代生物学认为,髓鞘是由多层(几十层到几百层不等)类脂物质——髓质累积而成的,髓质具有很大的电阻.已知蛙有髓鞘神经,髓鞘的厚度只有2μm左右,而它在每平方厘米的面积上产生的电阻却高达1.6×105Ω.(1)若不计髓质片层间的接触电阻,请计算髓质的电阻率.(2)若有一圆柱体是由髓质制成的,该圆柱体的体积为32πcm3,当在其两底面上加上1000V的电压时,通过该圆柱体的电流为10πμA,求圆柱体的底面半径和高.课时作业(二十三)　第23讲　电动势　闭合电路的欧姆定律时间/40分钟基础达标图K23-11.(多选)如图K23-1所示,直线A、B分别为电源a、b的路端电压与电流的关系图线,设两个电源的内阻分别为r a和r b,若将一定值电阻R0分别接到a、b两电源上,通过R0的电流分别为I a和I b,则( )A.r a>r bB.I a>I bC.R0接到a电源上时,电源的输出功率较大,但电源的效率较低D.R0接到b电源上时,电源的输出功率较小,电源的效率较低2.(多选)[2018·东北三校模拟]如图K23-2所示,C1=6μF,C2=3μF,R1=3Ω,R2=6Ω,电源电动势E=18V,内阻不计.下列说法正确的是( )图K23-2A.开关S断开时,a、b两点电势相等B.开关S闭合后,a、b两点间的电流是2AC.开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大D.不论开关S断开还是闭合,C1带的电荷量总比C2带的电荷量大3.(多选)直流电路如图K23-3所示,在滑动变阻器的滑片P向右移动时,电源的( )图K23-3A.总功率一定减小B.效率一定增大C.内部损耗功率一定减小D.输出功率一定先增大后减小技能提升4.[2018·宜昌调研]电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图K23-4所示的电路,当滑动变阻器的滑片由中点滑向a端时,下列说法正确的是( )图K23-4A.定值电阻R2的电功率减小B.电压表和电流表的示数都减小C.电压表的示数增大,电流表的示数减小D.R中电流变化的绝对值小于电流表示数变化的绝对值5.(多选)[2018·湖北天门月考]某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在同一坐标系内,如图K23-5所示.根据图线可知,下列叙述正确的是( )图K23-5A.反映P r变化的图线是cB.电源电动势为8VC.电源内阻为2ΩD.当电流为0.5A时,外电路的电阻为6Ω6.[2018·安徽淮南二模]如图K23-6所示的电路中,R1是光敏电阻,其阻值随光照强度的增强而减小,R2、R3、R4是定值电阻.当开关S闭合且没有光照射时,电容器C不带电.当用强光照射R1且电路稳定时,与无光照射时比较,下列说法中正确的是( )图K23-6A.电容器C的下极板带负电B.R2两端的电压降低C.R4两端的电压降低D.电源提供的总功率变小7.在如图K23-7甲所示的电路中,R1为定值电阻,R2为滑动变阻器.闭合开关S,将滑动变阻器的滑片P从最右端滑到最左端,两个电压表(内阻极大)的示数随电路中电流变化的完整过程图线如图乙所示,则( )图K23-7A.图线a是电压表V1示数随电流变化的图线B.电源的内阻为10ΩC.滑动变阻器R2的最大功率为0.9WD.电源的电动势是4V8.(多选)[2018·河南南阳模拟]如图K23-8所示,电源电动势E=3V,小灯泡L标有“2V,0.4W”,当开关S接1,变阻器调到R=4Ω时,小灯泡L正常发光;现将开关S接2,小灯泡L正常发光,电动机M 正常工作,则( )图K23-8A.电源的内阻为1ΩB.电动机的内阻为4ΩC.电动机的正常工作电压为1VD.电源效率约为93.3%9.如图K23-9甲所示,M为一电动机,当滑动变阻器R的滑片从一端滑到另一端的过程中,两电压表的读数随电流表读数的变化情况如图乙所示.已知电流表读数在0.2A以下时,电动机没有发生转动.不考虑电表对电路的影响,以下判断正确的是( )图K23-9A.电源的电动势为3.4VB.变阻器的滑片向右滑动时,V2读数逐渐减小C.此电路中,电动机的最大输出功率为0.9WD.变阻器的最大阻值为30Ω10.(多选)如图K23-10所示电路中,电源电动势E恒定,内阻r=1Ω,定值电阻R3=5Ω.开关S断开时与闭合时相比,ab段电路消耗的电功率相等.以下说法中正确的是( )图K23-10A.电阻R1、R2可能分别为4Ω、5ΩB.电阻R1、R2可能分别为3Ω、6ΩC.开关S断开时理想电压表的示数一定小于S闭合时的示数D.开关S断开时与闭合时相比,理想电压表的示数变化量大小与理想电流表的示数变化量大小之比一定等于6Ω11.[2018·山东枣庄八中月考]某控制电路如图K23-11所示,主要由电源(电动势为E、内阻为r)与定值电阻R1、R2及电位器(滑动变阻器)R连接而成,L1、L2是红、绿两个指示灯.当电位器的触片滑向a端时,关于红、绿两灯亮度变化情况,下列说法正确的是( )图K23-11A.L1、L2两个指示灯都变亮B.L1、L2两个指示灯都变暗C.L1变亮,L2变暗D.L1变暗,L2变亮挑战自我12.(多选)如图K23-12所示,图中直线①表示某电路的路端电压与电流的关系图像,图中曲线②表示该电路中电源的输出功率与电流的关系图像,则下列说法正确的是( )图K23-12A.电源的电动势为50VB.电源的内阻为ΩC.电流为2.5A时,外电路的电阻为15ΩD.输出功率为120W时,输出电压是30V专题训练(六)　专题六　电学实验专题时间/40分钟基础达标1.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度,测量结果如图Z6-1甲和乙所示.该工件的直径为 cm,高度为　mm.甲乙图Z6-12.如图Z6-2甲所示为某次测量时电压表的刻度盘的情形,若当时使用的是该表的0~3V量程,那么电压表读数为 V;若当时使用的是该表的0~15V量程,那么电压表读数应为 V.如图乙所示的电阻箱的读数为 Ω.图Z6-23.在“用伏安法测电阻”的实验中,所用电压表的内阻约为20kΩ,电流表的内阻约为10Ω,选择能够尽量减小误差的电路图接线进行实验,读得的各组数据用实心圆点标于坐标纸上,如图Z6-3所示.图Z6-3(1)根据各点表示的数据描出I-U图线,由此求得该电阻的阻值R x= (保留两位有效数字)Ω.(2)在虚线框内画出“伏安法”测量该电阻的部分电路图.技能提升4.某同学测量阻值约为25kΩ的电阻R x,现备有下列器材:A.电流表(量程0~100μA,内阻约为2kΩ);B.电流表(量程0~500μA,内阻约为300Ω);C.电压表(量程0~15V,内阻约为100kΩ);D.电压表(量程0~50V,内阻约为500kΩ);E.直流电源(20V,允许通过的最大电流为1A);F.滑动变阻器(最大阻值为1kΩ,额定功率为1W);G.开关和导线若干.(1)电流表应选 ,电压表应选 .(均填器材前的选项字母)(2)该同学正确选择仪器后连接了如图Z6-4所示的电路,为保证实验顺利进行,并使测量误差尽量减小,实验前请你检查该电路,指出电路在接线上存在的问题:图Z6-4①　;②　.5.小明对2B铅笔芯的导电性能感兴趣,于是用伏安法测量其电阻值.(1)图Z6-5甲是部分连接好的实物图,请用电流表外接法完成接线并在图甲中画出.甲乙图Z6-5(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性,并将得到的电流、电压数据描到U-I图上,如图乙所示.在图中,由电流表外接法得到的数据点是用 (选填“○”或“×”)表示的.(3)请你选择一组数据点,在图乙上用作图法作图,并求出这段铅笔芯的电阻为 Ω.6.某同学测量直流恒流源的输出电流I0和定值电阻R x的阻值,电路如图Z6-6所示.实验器材如下:图Z6-6直流恒流源(电源输出的直流电流I0保持不变,I0约为0.8A);待测电阻R x(阻值约为20Ω);滑动变阻器R(最大阻值约为50Ω);电压表V(量程0~15V,内阻约为15kΩ);电流表A(量程0~0.6A,内阻约为0.2Ω);请回答下列问题.(1)实验所用器材如图Z6-7所示,图中部分电路已经连接好,请完成实验电路的连接.图Z6-7(2)电路开关S闭合前,滑动变阻器的滑片P应滑动到 (选填“a”或“b”)处,其理由是 .(3)所得实验数据如下表,请在图Z6-8的直角坐标系上画出U-I图像.12345电流表的示数0.200.300.400.500.60I/A电压表的示数13.912.110.27.66.1U/V图Z6-8(4)根据所画U-I图像,可求得直流恒流源输出电流I0= A,待测电阻的阻值R x= Ω.(结果均保留两位有效数字)挑战自我7.在某些汽车的后挡风玻璃中会嵌入一组电阻丝,可通电加热以化解霜冻.图Z6-9甲是用伏安法测量其中一根电阻丝R x阻值的实物连线图,仪表规格如下表.量程内阻电流表A0~0.6A0.20Ω电压表V0~3V约10kΩ图Z6-9(1)将单刀双掷开关S2置于位置b,闭合开关S1,电压表和电流表指针如图乙所示,则可读得电压表的示数U= V,电流表的示数I= A;计算得出电阻丝的阻值R x= Ω(保留两位有效数字).(2)若将单刀双掷开关置于位置a,则通过电阻丝的电流 (选填“大于”或者“小于”)此时电流表的示数.(3)现有6根与R x同型号的电阻丝和一个内阻为2.0Ω的电源,为了达到最快的化霜效果,请选用几根电阻丝,并用笔画线代替导线,在图丙中进行设计连接.课时作业(二十二)1.A　[解析]电功率越大,电流做功越快,但产生的焦耳热不一定越多,故A错误;W=UIt适用于任何电路,而W=I2Rt=t只适用于纯电阻的电路,故B正确;在非纯电阻的电路中,电功大于电热,即UIt>I2Rt,故C正确;任何电路中求焦耳热都要用Q=I2Rt,故D正确.2.C　[解析]大圆管内径大一倍,即横截面积为原来的4倍,由于水银体积不变,故水银柱长度变为原来的,则电阻变为原来的,因所加电压不变,由欧姆定律知,电流变为原来的16倍,C正确.3.B　[解析]一个月按30天计,每天亮灯按10h计,共30×10h=300h,每盏LED灯比高压钠灯功率小220W,若更换4000盏,则一个月可节约电能为4000×0.22kW×300h=2.64×105kW·h,最接近的为B.4.B　[解析]根据电阻的定义式可以求出A、B两点的电阻分别为R A=Ω=30Ω,R B=Ω=40Ω,所以ΔR=R B-R A=10Ω,故B正确,A、C、D错误.5.C　[解析]设a的长度为L,截面积为S,因为R=,而R=ρ,所以==1,即=1,故ρ=2ρa;同理==,即=,故ρa=ρc,则ρb=2ρc,选项A、B、D错误,C正确. b6.A　[解析]电路中电灯正常发光,所以U L=6V,电路中电流为I==A=2A,则电动机两端的电压U M=E-Ir-U L=22V,故电动机输出的机械功率P出=P电-P热=U M I-I2R M=36W.7.D　[解析]电池容量2000mA·h的单位为电荷量的单位,所以电池容量是指电池储存电荷量的大小,选项A错误.机器人正常工作时的电压为15V,选项B错误.根据扫地机器人工作时的额定电压为15V,额定功率为30W,可知扫地机器人正常工作时的电流为2A,选项C错误.机器人充满电后一次工作时间最多为t==1h,选项D正确.8.BC　[解析]L1两端的电压为U=3V,由图像可知,此时的电流为I=0.25A,灯泡L1电阻R1==12Ω,A 错误;L1消耗的功率P=UI=3×0.25W=0.75W,B正确;若L2的电阻为5Ω,根据串联电路中电压与电阻成正比,可知此时L2两端的电压为1V,由图像可知,此时L2中的电流为0.2A,则L2的阻值为R2==Ω=5Ω,与假设一致,C正确;此时L2消耗的电功率P'=U'I'=1×0.2W=0.2W,D错误. 9.AD　[解析]电动机的输入功率为P入=UI=48×12W=576W,A正确;电动机的发热功率为P热=I2r=P-P出,解得r=1.6Ω,B错误;由v大=20km/h=m/s,根据P出=Fv大,解得F=63N,且当该车速度最入大时,f=F=63N,故C错误,D正确.10.ABD　[解析]由欧姆定律知,U-I图中任意一点与坐标原点O连线的斜率表示该点对应的电阻,故由图像可知,随着所通电流的增大,小灯泡的电阻增大,选项A正确;对应P点,小灯泡的电阻为O、P连线的斜率,即R L=,选项B正确;对应P点,小灯泡的功率为P L=U1I2,即图中矩形PQOM所围的“面积”,选项D正确;在电路中灯泡L两端的电压为U1时,通过电阻R的电流为I2,其两端的电压为I2R,选项C错误.11.C　[解析]灯泡L1、L2串联,电压U2=U1=1.5V,由图读出其电流I2=I1=0.40A,灯泡L3的电压U3=3V,电流I3=0.50A,故A错误;灯泡L3的电阻R3==6.0Ω,故B错误;L1消耗的功率P1=I1U1=0.40×1.5W=0.60W,与L2的电功率相等,故C正确,D错误.12.D　[解析]由于电阻器D与两个标准电阻R1、R2并联后接在电压恒为U的电源两端时,三者功率相同,则此时三者电阻相同.当三者按照图乙所示电路连接时,电阻器D两端的电压小于U,由图甲可知,电阻器D的电阻增大,则有R D>R1=R2,而R D与R2并联,电压相等,根据P=,可知P D<P2,选项C错误;由欧姆定律可知,电流I D<I2,又I1=I2+I D,根据P=I2R可知P1<4P2,选项D正确;由于电阻器D与电阻R2的并联电阻R<R1,所以D及R2两端的电压小于,且D的阻值变大,则P D<,P2<,选项A、B错误.13.AD　[解析]两电流表并联接在电路中,电流表A1的量程大于电流表A2的量程,则电流表A1的电阻小于电流表A2的电阻,并联电路中,电阻小的支路电流大,故电流表A1的读数大于电流表A2的读数,A正确;两个电流表的表头是并联关系,因电压相同,故指针偏转角度相同,B错误;两电压表串联接在电路中,电压表V1的量程大于电压表V2的量程,则电压表V1的电阻大于电压表V2的电阻,串联电路中,电阻大的分压大,故电压表V1的读数大于电压表V2的读数,C错误;两个电压表的表头是串联关系,因电流相等,故指针偏转角度相同,D正确.14.(1)8×106Ω·m　(2)4cm　2cm[解析](1)由电阻定律得R=ρ解得ρ==Ω·m=8×106Ω·m.(2)由部分电路欧姆定律得R=由圆柱体体积公式得πr2h=V由电阻定律得R=ρ联立解得r=4cm,h=2cm.课时作业(二十三)1.ABC　[解析]在电源路端电压与电流的关系图像中,斜率的绝对值表示电源内阻,故r a>r b,A正确.在图像中作出定值电阻R0的U-I图线,与电源的U-I图线交点表示电路工作点,故I a>I b,B正确.R0接到a电源上,电源的输出功率较大,但电源的效率较低,R0接到b电源上,电源的输出功率较小,但电源的效率较高,C正确,D错误.2.BC　[解析]S断开时,外电路处于断路状态,两电阻中无电流通过,电阻两端电势相等,由电路图知,a点电势与电源负极电势相等,而b点电势与电源正极电势相等,A错误;S断开时,两电容器两端电压都等于电源电动势,而C1>C2,由Q=CU知Q1>Q2,当S闭合时,稳定状态下,C1与R1并联,C2与R2并联,电路中电流I==2A,两电阻两端电压分别为U1=IR1=6V、U2=IR2=12V,则此时两电容器所带电荷量分别为Q1'=C1U1=3.6×10-5C、Q2'=C2U2=3.6×10-5C,对电容器C1来说,S闭合后其两端电压减小,所带电荷量也减小,故B、C正确,D错误.3.ABC　[解析]滑片P向右移动时,外电路的电阻R外增大,由闭合电路欧姆定律知,总电流减小,由P总=EI可知,P总减小,故选项A正确;根据η=×100%=×100%可知,η增大,选项B正确;由P损=I2r可知,P损减小,选项C正确;由P输-R外图像可知,因不知道R外的初始值与r的关系,所以无法判断P输的变化情况,选项D错误.4.B　[解析]当滑动变阻器的触头由中点滑向a端时,R接入电路的电阻减小,总电阻减小,干路电流增大,内电压增大,路端电压减小,电压表的示数减小,R2两端的电压增大,R1两端的电压减小,电流表的示数减小,R2的电功率减小,A、C错误,B正确;因为总电流增大,电流表的示数减小,所以R 中电流增大,并且R中电流变化的绝对值大于电流表示数变化的绝对值,D错误.5.ACD　[解析]电源的总功率P E=IE,功率与电流成正比,由P r=I2r知,电源内部的发热功率与电流的平方成正比,A正确;当电流为2A时,电源的总功率与发热功率都为8W,则电源电动势为4V,内阻为2Ω,B错误,C正确;当电流为0.5A时,根据闭合电路欧姆定律可得出外电路的电阻为6Ω,D正确.6.C　[解析]强光照射时,R1的电阻减小,则电路的总电阻减小,总电流增大,路端电压U=E-Ir减小,电源提供的总功率P=EI变大,通过R3、R4的电流减小,通过R1、R2的电流增大,R4两端的电压变小,R2两端的电压变大,故B、D错误,C正确;强光照射时,R1的电阻减小,则R1、R2两端的电压的比值减小,而R3、R4两端的电压的比值不变,故电容器C上极板电势比下极板电势低,电容器C的下极板带正电,故A错误.7.C　[解析]当P左移时,滑动变阻器接入电路的电阻减小,则电路中总电阻减小,由闭合电路欧姆定律可知,电路中电流增大,R1两端的电压增大,故图线b表示V1示数的变化,图线a表示V2示数的变化,故A错误.由图可知,当只有R1接入电路时,电路中电流为0.6A,路端电压为3V,则由E=U+Ir可得E=3+0.6r,当滑动变阻器全部接入电路时,由闭合电路欧姆定律可得E=5+0.2r,解得r=5Ω,E=6V,故B、D错误.由图可知,R1的阻值为5Ω,R2总电阻为20Ω,将R1等效为内阻的一部分,则当滑动变阻器的阻值等于R1+r时,滑动变阻器消耗的功率最大,故当滑动变阻器阻值为R'=10Ω时,滑动变阻器消耗的功率最大,由闭合电路欧姆定律可得,电路中的电流I'=A=0.3A,则滑动变阻器消耗的最大功率P'=I'2R'=0.9W,故C正确.8.AD　[解析]由功率P=UI可知,小灯泡的额定电流I==0.2A,由欧姆定律得R L=,小灯泡正常发光时电阻R L=10Ω,由闭合电路欧姆定律可知,I=,解得r=1Ω,A正确;开关S接2时小灯泡正常发光,说明电路中电流仍为0.2A,故电动机两端电压U'=E-IR L-Ir=0.8V,电动机为非纯电阻用电器,故电动机的内阻小于4Ω,B、C错误;由P内=I2r,η=×100%,故电源效率约为93.3%,D正确.9.D　[解析]由电路图知,电压表V2测量路端电压,电流增大时,内电压增大,路端电压减小,所以上面的图线表示V2的读数与电流的关系,此图线的斜率的绝对值等于电源的内阻,故r=Ω=2Ω.当电流I=0.1A时,U=3.4V,则电源的电动势E=U+Ir=3.4V+0.1×2V=3.6V,故A错误;变阻器的滑片向右滑动时,R接入电路的阻值变大,总电流减小,内电压减小,路端电压即V2读数逐渐增大,故B错误;由图可知,电动机的电阻r M=Ω=4Ω,当I=0.3A时,U=3V,电动机的输入功率最大,最大输入功率为P=UI=0.9W,则最大的输出功率一定小于0.9W,故C错误;当I=0.1A时,电路中电流最小,变阻器接入电路的电阻最大,为R=-r-r M=Ω-2Ω-4Ω=30Ω,故D正确.10.AD　[解析]当开关闭合时,ab段只有电阻R1工作,消耗的电功率为P=R1,当开关断开时,ab段中电阻R1和R2都工作,消耗的电功率为P=(R1+R2),联立可得R1(R1+R2)=36Ω2,故A正确,B错误;将R3和电源内阻看作一整体,则此时电压表测量路端电压,开关断开时等效外电路总电阻大于开关闭合时的,所以开关断开时电压表示数大,C错误;根据闭合电路欧姆定律得U=E-(R3+r)I,则电压表的示数变化量大小与电流表的示数变化量大小之比为=R3+r=6Ω,D正确.11.B　[解析]当电位器的触片滑向a端时,其接入电路的电阻增大,电路总电阻增大,总电流减小,电源的内电压减小,则路端电压增大,通过R1的电流增大,可知通过L1的电流减小,L1变暗,由于路端电压增大,而L1两端的电压减小,所以R2两端的电压增大,通过R2的电流增大,则通过L2的电流减小,L2变暗,故B正确.12.ACD　[解析]电源的路端电压和电流的关系为U=E-Ir,可知直线①的斜率的绝对值表示电源的内阻r,纵轴的截距表示电源的电动势E,从图像中看出E=50V,r=Ω=5Ω,A正确,B错误;当电流为I1=2.5A时,由I1=,解得外电路的电阻R外=15Ω,C正确;当输出功率为120W时,由P-I 图线看出对应电流为4A,再从U-I图线读取对应的输出电压为30V,D正确.专题训练(六)1.1.220　6.860[解析]20分度游标卡尺的精度为0.05mm,主尺读数为12mm,游标尺读数为4×0.05mm=0.20mm,游标卡尺的读数为12.20mm=1.220cm.螺旋测微器读数为6.5mm+36.0×0.01mm=6.860mm.2.1.15(1.14~1.16均可)　5.7(5.6~5.9均可)　84580.2[解析]0~3V量程最小刻度是0.1V,要向下估读一位,读数为1.15V.0~15V量程最小刻度为0.5V,只要求读到0.1V这一位,所以读数为5.7V.图乙中的电阻箱有6个旋钮,每个旋钮上方都标有倍率,将每个旋钮上指针所指的数值(都为整数)乘各自的倍率,从最高位依次往下读,即可得到电阻箱的读数为84580.2Ω.3.(1)如图甲所示　2.4×103　(2)如图乙所示甲乙[解析](1)图线如图所示,R x==2.4×103Ω.(2)因满足>,故采用电流表内接法.4.(1)B　C　(2)①电流表采用了外接法　②滑动变阻器采用了限流式接法[解析](1)直流电源的电压为20V,为了提高读数准确度,应该选择电压表C,因此待测电阻两端电。

年高考物理一轮复习 - 专题 .- 与电流微观表达式相关问题千题精练————————————————————————————————作者：————————————————————————————————日期：专题 8.8与电流微观表达式相关问题一．选择题1．如图所示为一磁流体发电机的示意图，A、B 是平行正对的金属板，等离子体( 电离的气体，由自由电子和阳离子构成，整体呈电中性) 从左侧进入，在t 时间内有 n 个自由电子落在 B 板上，则关于R中的电流大小及方向判断正确的是()A．I＝neB ． I ＝2net ，从上向下t ，从上向下ne 2C．I＝t ，从下向上 D ． I ＝t ，从下向上【参考答案】 A2．(2016 ·荆州质检) 在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为其初速度为零，经加速后形成横截面积为、电流为I 的电子束。

已知电子的电荷量为S刚射出加速电场时，一小段长为l 的电子束内的电子个数是()I l m I l mA. eS 2eUB. e 2eUI m IS l mC. 2D.e 2eS eU eUU的加速电场，设e、质量为 m，则在【参考答案】 B122eU【名师解析】电子加速后，由动能定理知 eU ＝2mv ，电子射出加速电场的速度 v ＝m ，设单位长度内自由电子数为，得 I ＝， ＝ I＝I ＝ I m，所以长为l 的电子束内的电子个数是＝nnev nev2eUe2eUN nemI l ml ＝2 ，B 正确。

eeU3.(2015 ·安徽理综， 17) 一根长为，横截面积为 S 的金属棒，其材料的电阻率为 ρ ，棒内单位体积自由L电子数为 n ，电子的质量为 m ，电荷量为 e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为()图 122ρev mvB.mvSnC. ρnevD.A.eSL2eL【参考答案】 C4. 有一条横截面积为 S 的铜导线，通过的电流为 I 。

2020届高三一轮复习物理典型例题分类精讲：恒定电、选择题在每题给出的四个选项中，有的只有一项为哪一项正确的，有的有多个选项正确，全选对的得5分，选对但不全的得3分，选错的得0分。

1•如图10—1所示，电源内阻和电压表电阻都不明白，当开关12V, V2的示数为6V;当S闭合后，V2的示数为15V,那么A. 电源电动势E=20VB. 电源电动势E=27.5VC电源内阻与电压表V1电阻之比为1 : 6D.电源内阻与电压表V1电阻之比为1 : 122•在闭合电路中，以下讲法中正确的选项是A. 电流总是由高电势点流向低电势点C电源输出功率越大，电源效率越高B. 电流越大，电源功率越大D.电源输出电压越高，电源效率越高3•在如下图的电路中，A、B、C分不表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S闭合后，A、B、C三块表的示数分不为1、2、3时，灯L1、L2恰好正常发光。

灯L1、L2的额定功率之比为3: 1，那么可判定A. A、B、C均为电流表B. A、B、C均为电压表C. B为电流表，A、C为电压表D. B为电压表，A、C为电流表4. 在如下图电路中，电源内阻为r，定值电阻滑动头P由a向b端滑动时A. 电源输出功率由小变大B. 电源内部消耗的功率由大变小C滑动变阻器R消耗的功率由大变小D.电源的输出功率由大变小5. 如下图电路，闭合开关S,两个灯泡都不亮, 明显偏转，该电路的故障可能是A. 电流表坏了或未接好B. 从点a通过灯L1到点b的电路中有断路C灯L2的灯丝断或灯座未接通D.电流表和灯L1、L2都坏了6. 如图，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致使灯泡A比原先亮一那么断路的电阻是—~ii—R0=r，滑动变阻器R的全部阻值为2r，当S断开时，V1的示数为当调剂滑动变阻器R并操纵电A.R1B.F2C. RsD.Ri7. 在研究微型电动机的性能时，应用如下图的实验电路，动机停止转动时，电流表和电压表的示数分不为0.50A和2.0V，重新调剂R并使电动机复原正常运转，现在电流表和电压表的示数分不为2.0A和24.0V，那么这台电动机正常运转时输出功率为A. 32WB.44WC. 47WD.48W8•如下图，调剂可变电阻 R 的阻值，使电压表 A •通过电阻R i 的电流增加，增加量一定大于△B. 电阻R ?两端的电压减小，减少量一定等于△ C 通过电阻R ?的电流减小，但减少量一定小于△ D. 路端电压增加，增加量一定等于△ U 9. 如下图，电灯 A 标有"10V , 10W ",电灯 阻为6 Q,当滑动触头由a 端向b 端滑动的过程中 （不考虑电灯电阻的变化）A. 安培表示数一直减小，伏特表示数一直增大B. 安培表示数一直增大，伏特表示数一直减小 C 安培表示数先增大后减小，伏特表示数先减小后增大D. 安培表示数先减小后增大，伏特表示数先增大后减小10. 阻值较大的电阻 R i 和R ?串联后，接入电压U 恒定的电路，如下图，现用同一电压表 依次测量R i 与及的电压，测量值分不为 U i 与U 2，电压表内阻R i 、《相差不大，那么A.U i +U ?=U C. Ui/U 2=R i /R 2选i 在如下图的电路中，定值电阻，R 2为滑动变阻器。

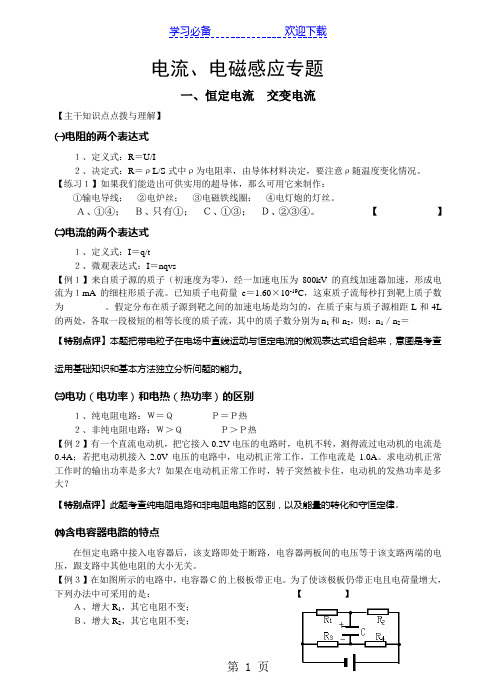

电流、电磁感应专题一、恒定电流交变电流【主干知识点点拨与理解】㈠电阻的两个表达式１、定义式：R＝U/I２、决定式：R＝ρL/S式中ρ为电阻率，由导体材料决定，要注意ρ随温度变化情况。

【练习１】如果我们能造出可供实用的超导体，那么可用它来制作：①输电导线；②电炉丝；③电磁铁线圈；④电灯炮的灯丝。

Ａ、①④；Ｂ、只有①；Ｃ、①③；Ｄ、②③④。

【】㈡电流的两个表达式１、定义式：I＝q/t２、微观表达式：I＝nqvs【例１】来自质子源的质子（初速度为零），经一加速电压为800kV的直线加速器加速，形成电流为１mA的细柱形质子流。

已知质子电荷量e＝1.60×10-19C，这束质子流每秒打到靶上质子数为_________。

假定分布在质子源到靶之间的加速电场是均匀的，在质子束与质子源相距L和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n1和n2，则：n1／n2＝_______【特别点评】本题把带电粒子在电场中直线运动与恒定电流的微观表达式组合起来，意图是考查运用基础知识和基本方法独立分析问题的能力。

㈢电功（电功率）和电热（热功率）的区别１、纯电阻电路：Ｗ＝ＱＰ＝Ｐ热２、非纯电阻电路：Ｗ＞ＱＰ＞Ｐ热【例２】有一个直流电动机，把它接入0.2V电压的电路时，电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A。

求电动机正常工作时的输出功率是多大？如果在电动机正常工作时，转子突然被卡住，电动机的发热功率是多大？【特别点评】此题考查纯电阻电路和非电阻电路的区别，以及能量的转化和守恒定律。

㈣含电容器电路的特点在恒定电路中接入电容器后，该支路即处于断路，电容器两板间的电压等于该支路两端的电压，跟支路中其他电阻的大小无关。

【例３】在如图所示的电路中，电容器Ｃ的上极板带正电。

为了使该极板仍带正电且电荷量增大，下列办法中可采用的是：【】Ａ、增大R1，其它电阻不变；Ｂ、增大R2，其它电阻不变；Ｃ、增大R3，其它电阻不变；Ｄ、增大R4，其它电阻不变。

2020届高考物理一轮复习热点题型归纳与变式演练电学基本规律的应用【专题导航】目录热点题型一电路的动态分析 (1)阻值变化下的动态分析 (2)电路结构变化下的动态分析 (3)含容电路的动态分析 (3)电路故障的分析 (4)热点题型二对闭合电路欧姆定律的理解和应用 (4)闭合电路欧姆定律的计算 (5)电源与电阻U－I图象的对比 (5)热点三电功电功率电热热功率 (6)热点题型四电源的功率和效率 (8)电源输出功率的极值问题的处理方法 (8)【题型演练】 (10)【题型归纳】热点题型一电路的动态分析1．解决电路动态变化的基本思路“先总后分”——先判断总电阻和总电流如何变化．“先干后支”——先分析干路部分，再分析支路部分．“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路．2．电路动态分析的方法(1)程序法：基本思路是“部分→整体→部分”．即(2)极限法：因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)串反并同法：“串反”是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同”是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．3．分析含容电路应注意的两点(1)电路稳定后，电容器所在支路电阻无电压降，因此电容器两极板间的电压就等于该支路两端的电压．在电路稳定后，与电容器串联的电阻阻值变化，不影响电路中其他电表示数和灯泡亮度．(2)电路中的电流、电压变化时，将会引起电容器的充、放电．如果电容器两端电压升高，电容器将充电，电荷量增大；如果电容器两端电压降低，电容器将通过与它连接的电路放电，电荷量减小．4．电路故障问题的分析方法与技巧(1)故障特点①断路特点：表现为电路中的两点间电压不为零而电流为零，并且这两点与电源的连接部分没有断点．②短路特点：用电器或电阻发生短路，表现为有电流通过电路但其两端电压为零．(2)检查方法①电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或并联路段短路．②欧姆表检测：当测量值很大时，表示该处是断路，当测量值很小或为零时，表示该处是短路．在运用欧姆表检测时，电路一定要切断电源．③电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，要注意电流表的极性和量程．④假设法：将整个电路划分为若干部分，然后逐一假设某部分电路发生某种故障，运用闭合电路或部分电路的欧姆定律进行推理．阻值变化下的动态分析【例1】．(多选)(2019·上海杨浦区模拟)如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑片在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑片向a端移动，则下列说法正确的是()A．电源的总功率减小B．R3消耗的功率增大C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小【变式】(多选)(2019·大连模拟)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，、为理想电流表和电压表．在滑动变阻器滑片P自a端向b端滑动的过程中，下列说法中正确的是()A．电压表示数减小B．电流表示数增大C．电阻R2消耗的功率增大D．a点的电势降低电路结构变化下的动态分析【例2】. (2019·安徽“江南”十校联考)如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是()A．电压表读数将变小B．L1亮度不变，L2将变暗C．L1将变亮，L2将变暗D．电源内阻的发热功率将变小含容电路的动态分析【例3】．(2019·石家庄模拟)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表．在滑动变阻器滑动头P自a 端向b端滑动的过程中，下列说法中正确的是()A．电压表示数变小B．电流表示数变小C．电容器C所带电荷量增多D．a点的电势降低如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是()A．电流表读数减小，小灯泡L1变暗B．电压表读数变大C．电流表读数增大，小灯泡L2变暗D．电容器所带电荷量增大电路故障的分析【例4】．(多选)在探究电路故障时，某实验小组设计了如图所示的电路，当开关闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮．则下列对电路故障的分析正确的是()A．可能是定值电阻R1短路B．可能是定值电阻R2断路C．可能是定值电阻R3断路D．可能是定值电阻R4短路【变式】如图所示的电路中，闭合开关S，灯L1、L2正常发光．由于电路出现故障，突然发现L1变亮，L 变暗，电流表的读数变小，根据分析，发生的故障可能是()A．R1断路B．R2断路C．R3短路D．R4短路热点题型二对闭合电路欧姆定律的理解和应用在恒流电路中常会涉及两种U－I图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．闭合电路欧姆定律的计算【例5】．飞行器在太空飞行，主要靠太阳能电池提供能量．若有一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA.若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( ) A ．0.10 V B ．0.20 V C ．0.30 V D ．0.40 V【变式】两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( ) A ．4R B ．R C ．R2 D ．无法计算电源与电阻U －I 图象的对比 1．利用两种图象解题的基本方法利用电源的U －I 图象和电阻的U －I 图象解题，无论电阻的U －I 图象是线性还是非线性，解决此类问题的基本方法是图解法，即把电源和电阻的U －I 图线画在同一坐标系中，图线的交点坐标的意义是电阻直接接在该电源两端时工作电压和电流，电阻的电压和电流可求，其他的量也可求． 2．非线性元件有关问题的求解，关键在于确定其实际电压和电流，确定方法如下： (1)先根据闭合电路欧姆定律，结合实际电路写出元件的电压U 随电流I 的变化关系． (2)在原U －I 图象中，画出U 、I 关系图象． (3)两图象的交点坐标即为元件的实际电流和电压．(4)若遇到两元件串联或并联在电路中，则要结合图形看电压之和或电流之和确定其实际电流或实际电压的大小．【例6】．(多选) 如图所示的U －I 图象中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R 的U －I 图线，用该电源直接与电阻R 连接成闭合电路，由图象可知( )A ．R 的阻值为1.5 ΩB ．电源电动势为3 V ，内阻为0.5 ΩC ．电源的输出功率为3.0 WD ．电源内部消耗功率为1.5 W【变式】(2019·南昌模拟)如图所示，图线甲、乙分别为电源和某金属导体的U -I 图线，电源的电动势和内阻分别用E 、r 表示，根据所学知识分析下列选项正确的是 ( )A ．E ＝50 VB ．r ＝253ΩC ．当该导体直接与该电源相连时，该导体的电阻为 20 ΩD ．当该导体直接与该电源相连时，电路消耗的总功率为80 W热点三 电功 电功率 电热 热功率 1.电功和电热、电功率和热功率的区别与联系2.非纯电阻电路的分析方法(1)抓住两个关键量：确定电动机的电压U M 和电流I M 是解决所有问题的关键．若能求出U M 、I M ，就能确定电动机的电功率P ＝U M I M ，根据电流I M 和电动机的电阻r 可求出热功率P r ＝I 2M r ，最后求出输出功率P 出＝P －P r .(2)坚持“躲着”求解U M 、I M ：首先，对其他纯电阻电路、电源的内电路等，利用欧姆定律进行分析计算，确定相应的电压或电流．然后，利用闭合电路的电压关系、电流关系间接确定非纯电阻电路的工作电压和电流．(3)应用能量守恒定律分析：要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．【例7】 (多选)(2019·安徽六安模拟)如图所示，一台电动机提着质量为m 的物体，以速度v 匀速上升，已 知电动机线圈的电阻为R ，电源电动势为E ，通过电源的电流为I ，当地重力加速度为g ，忽略一切阻力及 导线电阻，则 ( )A ．电源内阻r ＝E I －RB ．电源内阻r ＝E I －mgv I 2－RC ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大D ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小【变式】如图，电路中电源电动势为3.0 V ，内阻不计，L 1、L 2、L 3为三个相同规格的小灯泡，小灯泡的伏 安特性曲线如图所示．当开关闭合后，下列说法中正确的是 ( )A．L1中的电流为L2中电流的2倍B．L3的电阻约为1.875 ΩC．L3的电功率约为0.75 W D．L2和L3的总功率约为3 W4.如图所示，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω，闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是()A．电动机的输出功率为14 W B．电动机两端的电压为7.0 VC．电动机产生的热功率为4.0 W D．电源输出的功率为24 W热点题型四电源的功率和效率电源输出功率的极值问题的处理方法对于电源输出功率的极值问题，可以采用数学中求极值的方法，也可以采用电源的输出功率随外电阻的变化规律来求解．但应当注意的是，当待求的最大功率对应的电阻值不能等于等效电源的内阻时，此时的条件是当电阻值最接近等效电源的内阻时，电源的输出功率最大．假设一电源的电动势为E ，内阻为r ，外电路有一可调电阻R ，电源的输出功率为： P 出＝I 2R ＝E 2R （R ＋r ）2＝E 2（R －r ）2R＋4r .由以上表达式可知电源的输出功率随外电路电阻R 的变化关系为： (1)当R ＝r 时，电源的输出功率最大，为P m ＝E 24r ；(2)当R ＞r 时，随着R 的增大，电源的输出功率越来越小； (3)当R ＜r 时，随着R 的增大，电源的输出功率越来越大；(4)当P 出＜P m 时，每个输出功率对应两个外电阻阻值R 1和R 2，且R 1R 2＝r 2.【例7】(2019·西安模拟)如图所示，E ＝8 V ，r ＝2 Ω，R 1＝8 Ω，R 2为变阻器接入电路中的有效阻值，问：(1)要使变阻器获得的电功率最大，则R 2的取值应是多大？这时R 2的功率是多大？(2)要使R 1得到的电功率最大，则R 2的取值应是多大？R 1的最大功率是多大？这时电源的效率是多大？ (3)调节R 2的阻值，能否使电源以最大的功率E 24r输出？为什么？【变式】将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P 与电阻箱读数R 变化的曲线如图 所示，由此可知 ( )A ．电源最大输出功率可能大于45 WB ．电源内阻一定等于5 ΩC ．电源电动势为45 VD ．电阻箱所消耗功率P 最大时，电源效率大于50% 【变式2】图甲为某元件R 的U －I 特性曲线，把它连接在图乙所示电路中．已知电源电动势E ＝5 V ，内阻r ＝1.0 Ω，定值电阻R 0＝4 Ω.闭合开关S 后，求：(1)该元件的电功率；(2)电源的输出功率．【题型演练】1．如图所示，关于闭合电路，下列说法正确的是()A．电源正、负极被短路时，电流很大B．电源正、负极被短路时，电压表示数最大C．外电路断路时，电压表示数为零D．外电路电阻增大时，电压表示数减小2．如图所示，直线A为某电源的U-I图线，曲线B为某小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是()A．4 W,8 W B．2 W,4 W C．2 W,3 W D．4 W,6 W3．如图所示，已知电源电动势为6 V，内阻为1 Ω，保护电阻R0＝0.5 Ω，则当保护电阻R0消耗的电功率最大时，这个电阻箱R的读数和电阻R0消耗的电功率的最大值为()A．1 Ω，4 W B．1 Ω，8 W C．0,8 W D．0.5 Ω，8 W 4．(2019·湖南十校联考)如图所示为某闭合电路电源的输出功率随电流变化的图象，由此图象可以判断()A．电源的内耗功率最大为9 W B．电源的效率最大为50%C．输出功率最大时，外电路的总电阻为4 Ω D．电源的电动势为12 V5．(2019·河北石家庄模拟)在如图所示电路中，L1、L2为两只完全相同、阻值恒定的灯泡，R为光敏电阻(光照越强，阻值越小)．闭合电键S后，随着光照强度逐渐增强()A．L1逐渐变暗，L2逐渐变亮B．L1逐渐变亮，L2逐渐变暗C．电源内电路消耗的功率逐渐减小D．光敏电阻R和L1消耗的总功率逐渐增大6.(2019·河南南阳模拟)硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图象(电池内阻不是常量)，图线b是某电阻R的U－I图象．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为()A．5.5 Ω B．7.0 Ω C．12.0 Ω D．12.5 Ω7．(2019·重庆江津中学模拟)两位同学在实验室利用如图甲所示的电路测定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动头P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为1.0 W D．电源的效率达到最大值8.．(2019·河北沧州模拟)在如图所示的电路中，电源电动势E＝3 V，内电阻r＝1 Ω，定值电阻R1＝3 Ω，R2＝2 Ω，电容器的电容C＝100 μF，则下列说法正确的是()A．闭合开关S，电路稳定后电容器两端的电压为1.5 VB．闭合开关S，电路稳定后电容器所带电荷量为3.0×10－4 CC．闭合开关S，电路稳定后电容器极板a所带电荷量为1.5×10－4 CD．先闭合开关S，电路稳定后断开开关S，通过电阻R1的电荷量为3.0×10－4 C9(2019·广东华南三校联考)如图所示电路，电源内阻不能忽略，R1阻值小于变阻器的总电阻，初态滑片P位于变阻器的中点，P由中点向上移动到顶端的过程中()A．电源的内功率先减小后增大B．电源的效率先减小后增大C．电流表的示数先减小后增大D．电压表的示数先增大后减小10.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P(5.2，3.5)、Q(6，5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是()A．电源1与电源2的内阻之比是3∶2B．电源1与电源2的电动势之比是1∶1C．在这两种连接状态下，小灯泡的电阻之比是1∶2D．在这两种连接状态下，小灯泡消耗的功率之比是7∶10。

2020年高考一轮复习知识考点专题11 《交变电流》第一节交变电流的产生和描述【基本概念、规律】一、交变电流的产生和变化规律1．交变电流大小和方向随时间做周期性变化的电流．2．正弦交流电(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)中性面①定义：与磁场方向垂直的平面．②特点：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．二、描述交变电流的物理量1．交变电流的周期和频率的关系：T＝1 f.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的最大值．(2)有效值：让交流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，则这个恒定电流I、恒定电压U就是这个交变电流的有效值．(3)正弦式交变电流的有效值与峰值之间的关系I＝I m2，U＝U m2，E＝E m2.3．平均值：E＝n ΔΦΔt＝BL v.【重要考点归纳】考点一交变电流的变化规律1．正弦式交变电流的变化规律(线圈在中性面位置开始计时)2.(1)线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S∥B，Φ＝0，ΔΦΔt最大，e最大，i最大，电流方向不改变．3.解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m＝nBSω中的S为有效面积．(3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．考点二交流电有效值的求解1．正弦式交流电有效值的求解利用I＝I m2，U＝U m2，E＝E m2计算．2．非正弦式交流电有效值的求解交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算．注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”．计算时“相同时间”要取周期的整数倍，一般取一个周期．考点三交变电流的“四值”的比较1.书写交变电流瞬时值表达式的基本思路 (1)求出角速度ω，ω＝2πT＝2πf . (2)确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBSω求出相应峰值． (3)明确线圈的初始位置，找出对应的函数关系式．①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt .②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt第二节 变压器 远距离输电【基本概念、规律】一、变压器原理1．工作原理：电磁感应的互感现象． 2．理想变压器的基本关系式 (1)功率关系：P 入＝P 出． (2)电压关系：U 1U 2＝n 1n 2，若n 1>n 2，为降压变压器；若n 1<n 2，为升压变压器． (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1；有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 二、远距离输电 1．输电线路(如图所示)2．输送电流 (1)I ＝P U .(2)I ＝U －U ′R .3．电压损失 (1)ΔU ＝U －U ′. (2)ΔU ＝IR . 4．功率损失 (1)ΔP ＝P －P ′.(2)ΔP ＝I 2R ＝⎝⎛⎭⎫P U 2R ＝ΔU2R.【重要考点归纳】考点一 理想变压器原、副线圈关系的应用 1．基本关系(1)P 入＝P 出，(有多个副线圈时，P 1＝P 2＋P 3＋……) (2)U 1U 2＝n 1n 2，有多个副线圈时，仍然成立． (3)I 1I 2＝n 2n 1，电流与匝数成反比(只适合一个副线圈) n 1I 1＝n 2I 2＋n 3I 3＋……(多个副线圈)(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同． 2．制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定． (2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定． (3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定． 3.关于理想变压器的四点说明： (1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率． (3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值．考点二 理想变压器的动态分析 1.匝数比不变的情况(如图所示) (1)U 1不变，根据U 1U 2＝n 1n 2可以得出不论负载电阻R 如何变化，U 2不变． (2)当负载电阻发生变化时，I 2变化，根据I 1I 2＝n 2n 1可以判断I 1的变化情况．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2.负载电阻不变的情况(如图所示)(1)U 1不变，n 1n 2发生变化，U 2变化．(2)R 不变，U 2变化，I 2发生变化．(3)根据P 2＝U 22R 和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化．3.变压器动态分析的思路流程考点三 关于远距离输电问题的分析1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．2．远距离高压输电的几个基本关系(以下图为例)：(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3. (2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3U 2＝ΔU ＋U 3，I 2＝I 3＝I 线． (3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线. (4)输电线上损耗的电功率： P 损＝I 线ΔU ＝I 2线R 线＝⎝⎛⎭⎫P 2U 22R 线．3.解决远距离输电问题应注意下列几点 (1)画出输电电路图．(2)注意升压变压器副线圈中的电流与降压变压器原线圈中的电流相等． (3)输电线长度等于距离的2倍． (4)计算线路功率损失一般用P 损＝I 2R 线．【思想方法与技巧】特殊变压器问题的求解一、自耦变压器高中物理中研究的变压器本身就是一种忽略了能量损失的理想模型，自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用．二、互感器分为：电压互感器和电流互感器，比较如下：对于副线圈有两个及以上的理想变压器，电压与匝数成正比是成立的，而电流与匝数成反比的规律不成立．但在任何情况下，电流关系都可以根据原线圈的输入功率等于副线圈的输出功率即P入＝P出进行求解．实验十一传感器的简单使用一、实验目的1．了解传感器的工作过程，探究敏感元件的特性．2．学会传感器的简单使用．二、实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、温度计、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．四、实验步骤1．研究热敏电阻的热敏特性(1)将热敏电阻放入烧杯中的水中，测量水温和热敏电阻的阻值(如实验原理图甲所示)．(2)改变水的温度，多次测量水的温度和热敏电阻的阻值，记录在表格中．2．研究光敏电阻的光敏特性(1)将光敏电阻、多用电表、灯泡、滑动变阻器连接好(如实验原理图乙所示)，其中多用电表置于“×100”挡．(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据．(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录．(4)用手掌(或黑纸)遮光时，观察表盘指针显示电阻阻值的情况，并记录．一、数据处理1．热敏电阻的热敏特性(1)画图象在右图坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．(2)得结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．2．光敏电阻的光敏特性(1)探规律根据记录数据定性分析光敏电阻的阻值与光照强度的关系．(2)得结论①光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；②光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．二、误差分析本实验误差主要来源于温度计和欧姆表的读数．三、注意事项1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少．3．欧姆表每次换挡后都要重新调零．。

专题八 恒定电流 考纲展示 命题探究考点一 电路的基本概念和规律基础点知识点1 电流和电阻 1．电流 (1)形成①导体中有能够自由移动的电荷。

②导体两端存在电压。

(2)方向：规定为正电荷定向移动的方向。

电流是标量。

(3)定义式：I ＝qt 。

(4)微观表达式I ＝nqS v 。

(5)单位：安培(安)，符号A,1 A ＝1 C/s 。

2．电阻(1)定义式：R ＝UI。

(2)物理意义：导体的电阻反映了导体对电流的阻碍作用。

3．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度成正比，与它的横截面积成反比，导体的电阻与构成它的材料有关。

(2)表达式：R ＝ρlS 。

4．电阻率(1)计算式：ρ＝R Sl，单位：Ω·m 。

(2)物理意义：反映导体的导电性能，是表征材料性质的物理量。

(3)电阻率与温度的关系。

①金属：电阻率随温度升高而增大。

②半导体：电阻率随温度升高而减小。

③一些合金：几乎不受温度的影响。

④超导体：当温度降低到绝对零度附近时，某些材料的电阻率突然减小为零，成为超导体。

知识点2 欧姆定律和伏安特性曲线 1．欧姆定律(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

(2)表达式：I ＝UR 。

(3)适用范围①金属导电和电解液导电(对气体导电不适用)。

②纯电阻电路(不含电动机、电解槽的电路)。

2．导体的伏安特性曲线(1)I -U 图线：以电流为纵轴、电压为横轴画出导体上的电流随电压的变化曲线，如图所示。

(2)比较电阻的大小：图线的斜率I U ＝1R ，图中R 1＞R 2(选填“＞”“＜”或“＝”)。

(3)线性元件：伏安特性曲线是直线的电学元件，适用于欧姆定律。

(4)非线性元件：伏安特性曲线为曲线的电学元件，不适用于欧姆定律。

知识点3 电功、电功率、焦耳定律 1．电功(1)定义：导体中的自由电荷在电场力作用下定向移动，电场力做的功称为电功。

(2)公式：W ＝qU ＝UIt 。

专题8.6 电路综合性问题一．选择题1.(2018北京昌平二模）电池对用电器供电时，是其它形式能（如化学能）转化为电能的过程；对充电电池充电时，可看做是这一过程的逆过程。

现用充电器为一手机锂电池充电，等效电路如图4所示。

已知充电器电源的输出电压为U ，输出电流为I ，手机电池的电动势为E ，内阻为r 。

下列说法正确的是A ．充电器的输出电功率为2EI I r -B ．电能转化为化学能的功率为2UI I r +C ．电能转化为化学能的功率为2UI I r -D ．充电效率为100UE⨯％ 【参考答案】C2.（2018西城二模）．电动汽车由于节能环保的重要优势，越来越被大家认可。

电动汽车储能部件是由多个蓄电池串联叠置组成的电池组，如图所示。

某品牌电动小轿车蓄电池的数据如下表所示。

下列说法正确的是A ．将电池组的两极直接接在交流电上进行充电B ．电池容量的单位Ah 就是能量单位C ．该电池组充电时的功率为4.4kWD ．该电池组充满电所储存的能量为1.4╳108J 【参考答案】D3.（2018高考冲刺） 一电路如图所示，电源电动势E=30V ，内阻r=4Ω，电阻1R =16Ω， 244R R ==Ω， 312R =Ω，C 为平行板电容器，其电容C=10.0pF ，虚线到两极板距离相等，极板长L=0.60m 。

现在开关S 断开时，有一带电微粒沿虚线方向以v 0=2.0m/s的初速度射入电容器C 之间的电场中，刚好沿虚线匀速运动A.当其闭合后，流过R 4的总电量101.810Q C -∆=⨯ B.则当其闭合后，流过R 4的总电量101.510Q C -∆=⨯C. 当开关S 闭合后，此带电微粒以相同初速度沿虚线方向射入电容器C 之间的电场后，射出电场时，在垂直于板面方向偏见移的距离是7.5cmD. 当开关S 闭合后，此带电微粒以相同初速度沿虚线方向射入电容器C 之间的电场后，射出电场时，在垂直于板面方向偏见移的距离是37.5cm 【参考答案】C【名师解析】S 断开时，电阻R 3两端电压为：，S 闭合后，外阻为：，电阻R 3两端电压为： ，则所求流过R 4的总电量为：1133' 3.010Q CU CU C -∆=-=⨯ ，故A 、B 错误；设微粒质量为m ，电量为q ，当开关S 断开时有：3qU mg d=，当开关S 闭合后，设微粒加速度为a ，则： 3'qU mg ma d-= ，设微粒能从C 的电场中射出，则水平方向： 0Lt v =，竖直方向： 212y at =，由以上各式求得： 27.510m=7.5m y -=⨯，故C 正确，D 错误。

第八单元 恒定电流实验部分则以基本仪器的使用和电路实验为第22讲 部分电路及其规律一、电流1.定义:自由电荷的 移动形成电流.方向:规定为 定向移动的方向.2.两个公式:(1)定义式: ;(2)微观式: (q 为自由电荷的电荷量). 二、电阻与电阻定律1.电阻:导体两端的电压和通过它的 的比值.表达式为 .2.电阻定律(1)内容:导体的电阻跟导体本身的长度成正比,跟导体的横截面积成反比,还跟导体的 有关. (2)公式: ,该式是电阻大小的决定式.(3)电阻率:反映材料导电性能的物理量,单位为 ,符号为 . 三、部分电路的欧姆定律1.内容:导体中的电流I 跟导体两端的电压U 成正比,跟它的电阻R 成反比.2.适用条件:适用于金属导体和电解液, 和 元件不适用.3.表达式: (说明:这是电流的决定式). 四、电功、电功率、电热1.电功:电路中电场力对移动电荷做的功,公式为W= (适用于任何电路).2.电功率:单位时间内电流做的功,表示电流做功的快慢,公式为P= (适用于任何电路).3.电热:电流流过导体产生的热量,由焦耳定律Q= 计算;热功率指单位时间内电流通过导体产生的热量,表达式为P 热= . 【思维辨析】(1)规定正电荷定向移动方向为电流方向,所以电流是矢量.( ) (2)电荷的移动速度就是电流的传导速度. ( )(3)在非纯电阻电路中,UI>I2R. ()(4)由R=知,导体的电阻与导体两端的电压成正比,与流过导体的电流成反比.()(5)由ρ=知,导体的电阻率与导体的电阻和横截面积的乘积成正比,与导体的长度成反比.()(6)公式W=t=I2Rt适用于所有电路.()(7)公式W=UIt及Q=I2Rt适用于任何电路.()考点一电流的理解与计算考向一电流的定义式应用I=计算时应注意:若导体为金属,则q为自由电子带电荷量的绝对值;若导体为电解液,因为电解液里的正、负离子移动方向相反,但形成的电流方向相同,故q为正、负离子带电荷量的绝对值之和.1 如图22-1所示为一磁流体发电机示意图,A、B是平行正对的金属板,等离子体(电离的气体,由自由电子和阳离子构成,整体呈电中性)从左侧进入,在t时间内有n个自由电子落在B板上,则关于R中的电流大小及方向判断正确的是()图22-1A.I=,从上向下B.I=,从上向下C.I=,从下向上D.I=,从下向上考向二电流的微观表达式掌握推导电流的微观表达式的过程,带电粒子在外加电场的作用下,形成定向移动的粒子流,从中取一圆柱形粒子流作为研究对象,即为“柱体微元”模型.设柱体微元的长度为L,横截面积为S,单位体积内的自由电荷数为n,每个自由电荷的电荷量为q,电荷定向移动的速率为v,则柱体微元中的总电荷量为Q=nLSq,电荷通过横截面的时间t=,电流的微观表达式为I==nqvS.2 如图22-2所示,一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ,棒内单位体积自由电子数为n,电子的质量为m、电荷量为e.在棒两端加上恒定的电压时,棒内产生电流,自由电子定向运动的平均速率为v,则金属棒内的电场强度大小为()图22-2A.考向三等效电流的计算有一类由运动电荷的周期性运动形成闭合回路的模型中,计算其形成的等效电流时,一般取一个周期的时间来计算,则此时间内通过回路截面的电荷量即运动电荷带的电荷量.3 [2016·河南新乡模拟]安培提出了著名的分子电流假说,根据这一假说,电子绕核运动可等效为一环形电流.设电荷量为e的电子以速率v绕原子核沿顺时针方向做半径为r的匀速圆周运动,关于该环形电流的说法,正确的是()A.电流大小为,电流方向为顺时针B.电流大小为,电流方向为顺时针C.电流大小为,电流方向为逆时针D.电流大小为,电流方向为逆时针考点二电阻定律的理解与应用1.电阻与电阻率的关系2.电阻的决定式和定义式(1)电阻的决定式R=ρ指明了电阻的决定因素,适用于粗细均匀的金属导体和浓度均匀的电解液.(2)电阻的定义式R=提供了一种测量电阻的方法,并不说明电阻与U和I有关,适用于任何纯电阻电路.4 有一长方形导体,长a、宽b、高h之比为6∶3∶2,它的六个面的中心各焊接一根电阻不计的导线,如图22-3所示,分别将AA'、BB'、CC'接在同一恒压电源上时,导体中电荷定向移动的速度分别为v1、v2、v3,则v1∶v2∶v3为()图22-3A.6∶3∶2B.1∶1∶1C.2∶3∶6D.1∶2∶3式题有两根完全相同的金属裸导线,如果把其中的一根均匀拉长到原来的2倍,把另一根对折后绞合起来,然后给它们分别加上相同电压后,则在相同时间内通过它们的电荷量之比为()A.1∶4B.1∶8C.1∶16D.16∶1■方法技巧某一导体的形状改变后,讨论其电阻变化应抓住以下三点:(1)导体的电阻率不变;(2)导体的体积不变,由V=lS可知l与S成反比;(3)在ρ、l、S都确定之后,应用电阻定律R=ρ求解.考点三欧姆定律与伏安特性曲线1.I=的区别(1)I=表示通过导体的电流I与电压U成正比,与电阻R成反比.(2)R=表明了一种测量电阻的方法,不能错误地认为“电阻跟电压成正比,跟电流成反比”.2.伏安特性曲线(1)定义:用纵坐标表示电流I、横坐标表示电压U,画出的I-U图像.(2)应用①伏安特性曲线上每一点的纵、横坐标对应此时的电流值、电压值.②I-U图像中图线上某点与O点连线的斜率表示电阻的倒数,斜率越大,电阻越小.③I-U图像中图线上某点到I轴、U轴的垂线与坐标轴所围的面积对应此时的电功率.(3)两类图线(如图22-4所示)图22-4①线性元件的伏安特性曲线(图甲中a、b)是过原点的直线,表明它的电阻是不变的.②非线性元件的伏安特性曲线(图乙中c、d)是曲线,表明它的电阻是变化的.5 小灯泡通电后其电流I随所加电压U变化的图线如图22-5所示,P为图线上一点,PN为图线在P点的切线,PQ为U轴的垂线,PM为I 轴的垂线,则下列说法中正确的是()图22-5A.随着所加电压的增大,小灯泡的电阻减小B.对应P点,小灯泡的电阻为R=C.对应P点,小灯泡的电阻为R=D.对应P点,小灯泡的功率为图中矩形PQOM的面积式题 (多选)我国已经于2012年10月1日起禁止销售100 W及以上的白炽灯,以后将逐步淘汰白炽灯.假设某同学研究白炽灯得到某白炽灯的U-I曲线如图22-6所示.图像上A点与原点的连线与横轴成α角,A点的切线与横轴成β角,则()图22-6A.白炽灯的电阻随电压的增大而减小B.在A点,白炽灯的电阻可表示为tan βC.在A点,白炽灯的电功率可表示为U0I0D.在A点,白炽灯的电阻可表示为考点四电功、电功率及焦耳定律1.纯电阻电路与非纯电阻电路的比较tt2.非纯电阻电路的分析思路处理非纯电阻电路问题时,要善于从能量转化的角度出发,围绕能量守恒定律,利用“电功=电热+其他能量”分析、求解.6 如图22-7所示,A为电解槽,M为电动机,N为电炉子,恒定电压U=12 V,电解槽内阻r A=2 Ω,S1闭合,S2、S3断开时,电流表示数为6 A,当S2闭合,S1、S3断开时,电流表示数为5 A,且电动机输出功率为35 W;当S3闭合,S1、S2断开时,电流表示数为4 A.求:(1)电炉子的电阻及发热功率;(2)电动机的内阻;(3)在电解槽工作时,电能转化为化学能的功率.图22-7式题 (多选)[2017·河南新乡模拟]如图22-8所示是某一直流电动机提升重物的示意图,重物质量m=50 kg,电源提供给电动机的电压为U=110 V,不计各种摩擦,当电动机以v=0.9 m/s的恒定速率向上提升重物时,通过电动机的电流为I=5.0 A,重力加速度g取10 m/s2,则()图22-8A.电动机的输入功率为550 WB.电动机提升重物的功率为550 WC.电动机提升重物的功率为450 WD.电动机的线圈电阻为22 Ω第23讲电动势闭合电路的欧姆定律一、电源电动势与内阻1.电动势(1)定义:电源在内部移动电荷过程中,与移动电荷的的比值.(2)定义式:,单位为.(3)物理意义:反映电源把其他形式的能转化为的本领(通常认为电动势不变).2.内阻:电源内部也是导体,其电阻称为.二、闭合电路的欧姆定律1.内容:闭合电路中的电流跟成正比,跟成反比.2.表达式:,只适用于纯电阻电路.3.路端电压:U=E-Ir.【思维辨析】(1)不管什么电路,只要其中一个电阻增大,则总电阻增大,总电阻一定大于任意一个电阻.()(2)电动势的大小反映了电源把电能转化为其他形式的能的本领强弱.()(3)电动势等于电源的路端电压.()(4)闭合电路中外电阻越大,路端电压越大.()(5)在闭合电路中,外电阻越大,电源的输出功率越大.()考点一电阻的串、并联考向一串、并联电路的特点串、并联电路的几个常用结论(1)当n个等值电阻R0串联或并联时,R串=nR0,R并=R0.(2)串联电路的总电阻大于电路中任意一个电阻,并联电路的总电阻小于电路中任意一个电阻.(3)在电路中,某个电阻增大(或减小),则总电阻增大(或减小).(4)某电路中无论电阻怎样连接,该电路消耗的总电功率始终等于各个电阻消耗的电功率之和.1 [2016·福建宁德质检]电阻R1和R2分别标有“2 Ω1.0 A”和“4 Ω0.5 A”,将它们串联后接入电路中,如图23-1所示,则此电路中允许消耗的最大功率为()图23-1A.1.5 WB.3.0 WC.5.0 WD.6.0 W考向二电路的简化(1)基本原则:电势相等的点可合并可拆分;导线可任意长短;无电流的支路可去除;理想电流表可视为短路,理想电压表可视为断路;电路稳定时电容器可视为断路.(2)基本方法:①等电势法:首先找出各等势点,并用同一字母标注,不同电势点用不同字母标注,并按电势高低排列各点,最后将所有元件画在相应的位置.②独立分支法:先将各结点用字母标上,判定各支路元件的电流方向,按电流流向确定各独立支路,然后加工整理即可.2 在如图23-2所示的电路中,电源电压U=15 V,电阻R1、R2、R3的阻值均为10 Ω,S为单刀三掷开关,求下列各种情况下电压表的读数:(1)开关S接A;(2)开关S接B;(3)开关S接C.图23-2考向三电流表和电压表的改装-R=R+R g>R=<R3 [2015·北京卷]如图23-3所示,其中电流表A的量程为0.6 A,表盘均匀划分为30个小格,每一小格表示0.02 A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的2倍.若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列分析正确的是()图23-3A .将接线柱1、2接入电路时,每一小格表示0.04 AB .将接线柱1、2接入电路时,每一小格表示0.02 AC .将接线柱1、3接入电路时,每一小格表示0.06 AD .将接线柱1、3接入电路时,每一小格表示0.01 A 考点二 闭合电路的功率及效率问题R=纯电阻电路:η=由P 出与外电阻R 的关系图像可知:图23-4①当R=r 时,电源的输出功率最大,为P 出m =.②当R>r 时,随着R 的增大输出功率越来越小. ③当R<r 时,随着R 的增大输出功率越来越大.④当P 出<P 出m 时,每个输出功率对应两个外电阻R 1和R 2,且R 1R 2=r 2.4 如图23-5所示,已知电源电动势E=5 V,内阻r=2 Ω,定值电阻R 1=0.5 Ω,滑动变阻器R 2的阻值范围为0~10 Ω. (1)当滑动变阻器R 2的阻值为多大时,电阻R 1消耗的功率最大?最大功率是多少? (2)当滑动变阻器的阻值为多大时,滑动变阻器消耗的功率最大?最大功率是多少? (3)当滑动变阻器的阻值为多大时,电源的输出功率最大?最大功率是多少?图23-5式题 (多选)[2016·南昌调研]在如图23-6所示的电路中,电源内阻不能忽略,当移动滑动变阻器滑片时,电流表示数变大,则()图23-6A.电源的总功率一定增大B.电源的输出功率一定增大C.电源内部消耗的功率一定减小D.电源的效率一定减小考点三电路的动态分析根据闭合电路的欧姆定律和串联、并联电路的特点来分析电路中某电阻变化引起整个电路中各部分电学量的变化情况,常见的方法有:1.程序法2.直观法(1)当外电路的任何电阻变大(或变小)时,总电阻变大(或变小).(2)控制开关使串联的电阻增多时,电阻变大,使并联的电阻增多时,电阻变小.3.“并同串反”规律所谓“并同”,即某一电阻增大时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大,反之则减小.所谓“串反”,即某一电阻增大时,与它串联或间接串联的电阻中的电流、两端的电压、电功率都将减小,反之则增大.4.极限法即因变阻器滑片滑动引起电路变化的问题,可将变阻器的滑片分别滑至两个极端去讨论.考向一一般的动态分析问题5 (多选)[2016·长沙四校联考]如图23-7所示,图中的四个电表均为理想电表,当滑动变阻器滑片P向右端移动时,下列说法中正确的是()图23-7A.电压表V1的读数减小,电流表A1的读数增大B.电压表V1的读数增大,电流表A1的读数减小C.电压表V2的读数减小,电流表A2的读数增大D.电压表V2的读数增大,电流表A2的读数减小考向二电路故障的分析6 (多选)在如图23-8所示的电路中,由于某一电阻发生短路或断路,A灯变暗,B灯变亮,则故障可能是()图23-8A.R1短路B.R2断路C.R3断路D.R4短路考向三闭合电路中ΔU与的分析7 (多选)如图23-9所示,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量的绝对值为ΔI,则()图23-9A.A的示数增大B.V2的示数增大C.ΔU3与ΔI的比值大于rD.ΔU1大于ΔU2考向四含容电路的处理8 [2016·全国卷Ⅱ]阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图23-10所示电路.开关S断开且电流稳定时,C所带的电荷量为Q1;闭合开关S,电流再次稳定后,C所带的电荷量为Q2.Q1与Q2的比值为()图23-10A.C.■规律总结(1)电路的简化:不分析电容器的充、放电过程时,把电容器所处的支路视为断路,简化电路时可以去掉,求电荷量时再在相应位置补上.(2)电路稳定时电容器的处理方法:电路稳定后,与电容器串联的电路中没有电流,同支路的电阻相当于导线,即电阻不起降低电压的作用,与电容器串联的电阻视为等势体.电容器的电压为与之并联的电阻两端的电压.(3)电容器所带电荷量的变化的计算:如果变化前后极板带电的电性相同,那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之差;如果变化前后极板带电的电性相反,那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之和.考点四对电源U-I图线的理解和应用电源的路端电压随电阻两端电压随电路电流表示电源的输出功9 如图23-11所示,直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的图线,曲线Ⅲ是一个小灯泡的U-I 图线,曲线Ⅲ与直线Ⅰ、Ⅱ的交点坐标分别为P (5.2 A,3.5 V)、Q (6 A,5 V).如果把该小灯泡分别与电源1、电源2单独连接,则下列说法正确的是 ()图23-11A .电源1与电源2的内阻之比是2∶3B .电源1与电源2的电动势之比是1∶1C .在这两种连接状态下,小灯泡的电阻之比是1∶2D .在这两种连接状态下,小灯泡消耗的功率之比是7∶10式题 (多选)如图23-12所示,直线A 为电源的U-I 图线,直线B 和C 分别为电阻R 1、R 2的U-I 图线,用该电源分别与R 1、R 2组成闭合电路时,电源的输出功率分别为P 1、P 2,电源的效率分别为η1、η2,则 ( )图23-12A .P 1>P 2B .P 1=P 2C .η1>η2D .η1<η2 ■ 方法技巧两图线的交点表示电源的路端电压与用电器两端的电压相等,通过电源的电流与通过用电器的电流相等,故交点表示该电源单独对该用电器供电的电压和电流.电学实验专题热点一 电学实验常用仪器使用及读数 考向一 电流表和电压表 1.电流表、电压表的读数方法量程:0~0.6 A,0~3 A 量程:0~3 V,0~15 V,0读到最小分度的分度的,15 V 读到最小分度的2.两种电表的使用技巧(1)机械零点的调整:在不通电时,指针应指在零刻度线的位置.(2)选择适当量程:估算电路中的电流或电压,指针应偏转到满刻度的以上.若无法估算电路中的电流和电压,则应先选用较大的量程,再逐步减小量程.(3)正确接入电路:电流表应串联在电路中,电压表应并联在电路中,两种表都应使电流从正接线柱流入,从负接线柱流出.1 (1)图Z7-1甲所示的电流表使用0.6 A 量程时,对应刻度盘上每一小格代表 A,图中表针示数是 A;当使用3 A 量程时,对应刻度盘上每一小格代表 A,图中表针示数为 A .(2)图乙所示的电压表使用较小量程时,每小格表示 V,图中指针的示数为 V .若使用的是较大量程,则这时表盘刻度每小格表示 V,图中表针指示的是 V .图Z7-1考向二 游标卡尺和螺旋测微器 1.螺旋测微器(1)构造:如图Z7-2所示,螺旋测微器的测砧A 和固定刻度B 固定在尺架C 上,旋钮D 、微调旋钮D'和可动刻度E 、测微螺杆F 连在一起,通过精密螺纹套在B 上.图Z7-2(2)原理:测微螺杆F 与固定刻度B 之间的精密螺纹的螺距为0.5 mm,即旋钮D 每旋转一周,F 前进或后退0.5 mm,而可动刻度E 上的刻度为50等份,每转动一小格,F 前进或后退0.01 mm,即螺旋测微器的精确度为0.01 mm .读数时估读到毫米的千分位上,因此,螺旋测微器又叫千分尺.(3)读数:测量时被测物体长度的整毫米及半毫米数由固定刻度读出,小数部分由可动刻度读出. 测量值(mm)=固定刻度数(mm)(注意半毫米刻度线是否露出)+可动刻度数(估读一位)×0.01(mm).如图Z7-3所示,固定刻度示数为2.0 mm,可动刻度示数为15.0,最后的读数为2.0 mm +15.0×0.01 mm =2.150 mm .图Z7-32.游标卡尺(1)构造:如图Z7-4所示,游标卡尺的主要部分是主尺和游标尺,主尺和游标尺上各有一个内、外测量爪,游标尺上还有一个深度尺,尺身上还有一个紧固螺钉.图Z7-4(2)用途:测量厚度、长度、深度、内径、外径.(3)原理:利用主尺的最小分度与游标尺的最小分度的差值制成.不管游标尺上有多少个小等分刻度,它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度分别为10、20、50刻度,可准确到0.1 mm、0.05 mm、0.02 mm,见下表:(4)读数:若用x表示由主尺上读出的整毫米数,K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果为(x+K×精确度)mm.2 [2015·海南卷]某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度,测量结果如图Z7-5甲和乙所示.该工件的直径为cm,高度为mm.甲乙图Z7-5式题写出如图Z7-6所示的游标卡尺和螺旋测微器的读数:(1)游标卡尺的读数为mm.(2)螺旋测微器的读数为mm.图Z7-6热点二 测量电路与控制电路设计 考向一 电流表的内接法和外接法 1.电流表的内接法和外接法的比较电流表分压 电压表分流 =测量值大于真实值<R测量值小于真实值R A ≪R V ≫R x2.两种电路的选择(1)阻值比较法:先将待测电阻的估计值与电压表、电流表内阻进行比较,若R x 较小,宜采用电流表外接法;若R x 较大,宜采用电流表内接法.简单概括为“大内偏大,小外偏小”. (2)临界值计算法:R x <时,用电流表外接法; R x >时,用电流表内接法.(3)实验试探法:按图Z7-7所示接好电路,让连接电压表的导线P 先后与a 、b 处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表内接法.图Z7-73 [2014·全国卷Ⅱ] 在伏安法测电阻的实验中,待测电阻R x 的阻值约为200 Ω,电压表V 的内阻约为2 k Ω,电流表A 的内阻约为10 Ω,测量电路中电流表的连接方式如图Z7-8甲或乙所示,结果由公式R x =计算得出,式中U 与I 分别为电压表和电流表的示数.若将图甲和图乙中电路测得的电阻值分别记为R x 1和R x 2,则 (选填“R x 1”或“R x 2”)更接近待测电阻的真实值,且测量值R x 1 (选填“大于”“等于”或“小于”)真实值,测量值R x 2 (选填“大于”“等于”或“小于”)真实值.图Z7-8式题 用内阻为3000 Ω的电压表和内阻为10 Ω的电流表测电阻,在图Z7-9甲、乙两种情况下,电压表的示数都是60 V,电流表的示数都是0.2 A,则R 1的测量值为 Ω,真实值是 Ω,R 2的测量值为 Ω,真实值是 Ω.图Z7-9 考向二滑动变阻器两种连接方式1.滑动变阻器两种接法的对比限流接法≤U≤Eb2.分压和限流电路的选择原则(1)若采用限流式接法不能控制电流满足实验要求,即若滑动变阻器阻值调到最大时,待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程,或超过待测电阻的额定电流(或电压),此时,则必须选用分压式电路.(2)若待测电阻的阻值比滑动变阻器总电阻大得多,以致在限流电路中,滑动变阻器的滑片从一端滑到另一端时,待测电阻上的电流或电压变化范围不够大,此时,应用分压式电路.4 [2017·河南商丘二模]某同学用伏安法测量一个电阻(阻值约为1200 Ω)的阻值,现有下列器材:A.电流表(量程100 mA,内阻约2 Ω);B.电流表(量程15 mA,内阻约4 Ω);C.电压表(量程15 V,内阻约100 kΩ);D.电压表(量程50 V,内阻约500 kΩ);E.直流电源(电动势20 V,允许最大电流4 A);F.滑动变阻器(最大阻值100 Ω);G.开关、导线若干.(1)电流表应选,电压表应选.(填对应器材前的字母代号)(2)该同学正确选择仪器后连接了如图Z7-10所示的电路,为保证实验顺利进行,并使测量误差尽量减小,实验前请你检查该电路,指出电路的接线上存在的问题:①;②.图Z7-10■特别提醒在选滑动变阻器时,为调节方便,分压法一般选总阻值小的滑动变阻器,限流法选总阻值比待测电阻大几倍的滑动变阻器.热点三实验器材的选取与实物图连接1.电学实验仪器的选择选择电学实验器材主要是选择电表、滑动变阻器、电源等器材,一般要考虑四方面因素:(1)安全因素:通过电源、电阻和电表的电流不能超过其允许的最大电流.(2)误差因素:选用电表量程应考虑尽可能减小测量值的相对误差,电压表、电流表在使用时,其指针应偏转到满偏刻度的以上;使用欧姆表时应选用指针尽可能在中间刻度附近的倍率挡位.(3)便于操作:选用滑动变阻器时应考虑对外供电电压的变化范围既能满足实验要求,又便于调节.在调节滑动变阻器时,应使其大部分电阻线都被用到.(4)实验实际:除以上三个因素外,还应注重实验实际,如所用的电源与打点计时器的匹配问题等.2.实物图连接的注意事项(1)画线连接各元件,一般先从电源正极开始,按照电路原理图先到开关,再到滑动变阻器,按顺序以单线连接方式将主电路中串联的元件依次串联起来;其次将要并联的元件再并联到电路中去.(2)连线时要将导线接在接线柱上,两条导线不能交叉.(3)要注意电表的量程和正、负接线柱,要使电流从电表的正接线柱流入,从负接线柱流出.5 [2017·全国卷Ⅱ]某同学利用如图Z7-11所示的电路测量一微安表(量程为100 μA,内阻大约为2500 Ω)的内阻.可使用的器材有:两个滑动变阻器R1、R2(其中一个最大阻值为20 Ω,另一个最大阻值为2000 Ω);电阻箱R z(最大阻值为99 999.9 Ω);电源E(电动势约为1.5 V);单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片.(1)按图Z7-11的原理图将图Z7-12中的实物连线.图Z7-11图Z7-12(2)完成下列填空:①R1的最大阻值为(选填“20”或“2000”)Ω.②为了保护微安表,开始时将R1的滑片C滑到接近图Z7-11中的滑动变阻器的(选填“左”或“右”)端对应的位置;将R2的滑片D置于中间位置附近.③将电阻箱R z的阻值置于2500.0 Ω,接通S1.将R1的滑片置于适当位置,再反复调节R2的滑片D的位置.最终使得接通S2前后,微安表的示数保持不变,这说明S2接通前B与D所在位置的电势(选填“相等”或“不相等”).④将电阻箱R z和微安表位置对调,其他条件保持不变,发现将R z的阻值置于2601.0 Ω时,在接通S2前后,微安表的示数也保持不变.待测微安表的内阻为Ω.(结果保留到个位)(3)写出一条提高测量微安表内阻精度的建议:.热点四数据处理与误差分析考向一图像法6 [2017·天津卷]某探究性学习小组利用如图Z7-13所示的电路测量电池的电动势和内阻.其中电流表A1的内阻r1=1.0 kΩ,电阻R1 =9.0 kΩ,为了方便读数和作图,给电池串联一个R0=3.0 Ω的电阻.。
