3.3.2 单作用叶片泵教学目标：单作用叶片泵的定义、结构及工作原理，变量特性，结构问题和应用特点14G电维5班程丁元一.单作用叶片泵1.定义：它与双作用泵的主要差别在于它的定子是一个与转子偏心放置的内圆柱面，转子每转一周，每个密封工作腔吸油、压油各一次，故称单做用叶片泵。
（泵只有一个吸油区，和一个压油区，因而作用在转子上的径向液压力不平衡，所以又称为非平衡式叶片泵）由于转子于定子偏心距e和偏心方向可调，所以单作用叶片泵也可作为双向变量泵使用。

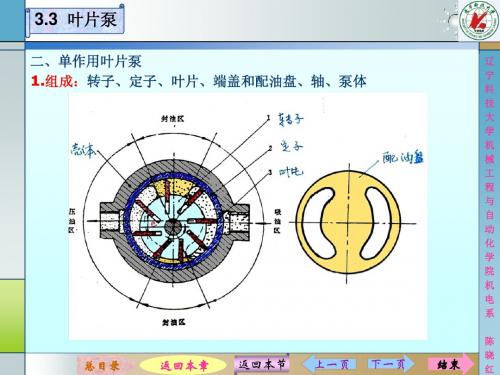

2.结构1-配油盘，2-转动轴，3-转子，4-定子，5-叶片3.结构特点及工作原理由转、定子，叶片，转动轴，配油盘组成。
转子有径向斜槽，内装叶片，配油盘装在转子两边，旋转时惯性和油压力的作用使叶片紧靠定子，使其形成多个密封空间。
配油盘有吸油口和压油口，工作时叶片伸出，密封容积增大行成真空从吸油口吸油，叶片逐渐压入，油从压油口出。
二.变量特性（了解内容）1.限压式变量叶片泵结构：1-转子，2-定子，3-限压弹簧4-调节螺钉5-反馈缸柱塞4.工作过程2.工作原理及特性曲线①工作原理：限压式变量叶片泵是单作用叶片泵根据前面介绍的单作用叶片泵的工作原理改变定子和转子间的偏心距e,就能改变泵的输出流量限压式变量叶片泵能借助输出压力的大小自动改变偏心距e的大小来改变输出流量②特性曲线：曲线AB段稍有下降是泵的泄露引起的，当泵的工作压力升高而大于限定压力Pb是，PA≥Fs（左侧限压弹簧的预紧力），定子左移，偏心量减小，泵的流量也减小。
当泵的压力达到极限压力Pc时，偏心量接近零，泵不再有流量输出。
3.流量计算①定义：所谓流量，是指单位时间内流经封闭管道或明渠有效截面的流体量，又称瞬时流量。
②计算：（排量，平均实际流量）如果不考虑叶片厚度，设定子内径为D，定子与转子的偏心量为e，叶片宽度为b，转子转速为n，则泵的排量近似为2π=V beD单作用叶片泵的平均实际流量为π=qηbeDnv24.结构问题1）叶片底部单作用叶片泵底部的油液是自动切换的，即当叶片在压油区时，其底部通压力油；在吸油区时则与吸油腔接通。
单作用叶片泵课程设计一、课程目标知识目标：1. 学生能理解单作用叶片泵的基本结构、工作原理及其在工程中的应用。
2. 学生能掌握单作用叶片泵的主要性能参数，如扬程、流量、效率等，并了解它们之间的关系。
3. 学生能掌握单作用叶片泵的设计计算方法和步骤。
技能目标：1. 学生能够运用所学知识，分析并解决单作用叶片泵在实际应用中出现的问题。
2. 学生能够独立完成单作用叶片泵的设计计算，具备一定的工程计算能力。
3. 学生通过课程学习，能够提高绘图、查阅资料、团队协作等综合实践能力。
情感态度价值观目标：1. 学生通过学习单作用叶片泵课程，培养对泵类设备及其在工程中应用的兴趣，激发学习热情。
2. 学生能够认识到单作用叶片泵在国民经济发展中的重要作用，增强社会责任感和使命感。
3. 学生在课程学习过程中，养成严谨、务实的学习态度，培养良好的工程素养。
课程性质：本课程为专业基础课，旨在使学生掌握单作用叶片泵的基本理论、设计方法及其在实际工程中的应用。
学生特点：学生具备一定的机械基础知识和流体力学基础，但对泵类设备的设计和应用了解有限。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和综合素养。
通过本课程的学习，使学生能够达到上述课程目标，为后续相关课程和工程实践打下坚实基础。
二、教学内容1. 单作用叶片泵的基本结构：泵体、转子、叶片、吸入阀、排出阀等组成部分，以及各部分的作用和相互关系。
2. 单作用叶片泵的工作原理：讲解泵内流体的运动规律，阐述泵的工作过程及其性能参数之间的关系。
3. 单作用叶片泵的性能参数：扬程、流量、效率、功率、转速等参数的定义、计算及相互影响。
4. 单作用叶片泵的设计计算：介绍泵的设计计算方法、步骤，包括泵的选型、几何参数计算、性能预测等。
5. 单作用叶片泵的应用案例分析：分析实际工程中泵的应用案例，使学生了解泵在实际工程中的应用和注意事项。
教学内容安排和进度：1. 基本结构和原理（1课时）：泵的组成部分、工作原理及性能参数关系。
单作用叶片泵的变量原理
单作用叶片泵是一种常见的液压泵，其变量原理主要涉及以下几个方面：
1.叶片数量和形状：单作用叶片泵的叶片数量和形状会影响在泵的某
个位置叶片与泵壳的接触面积和叶片倾斜角度，从而影响泵的流量和压力。
2.转子直径：叶片泵的转子直径会影响泵的排量和压力，直径越大流
量越大，但压力越小。
3.叶片的活动方式：单作用叶片泵的叶片可以采用弹性或活塞式的活
动方式，不同的叶片活动方式会影响泵的输送能力和稳定性。
4.转速和负载：泵的运转转速和负载大小会影响叶片泵的输出流量和
压力。
总之，单作用叶片泵的变量原理涉及到泵本身的内部结构和运动方式，以及外部工作条件和负载要求等因素。
在实际应用中，需要综合考虑这些
因素来选择合适的泵型和工作参数，以实现稳定可靠的液压传动。
单作用叶片泵工作原理一、前言单作用叶片泵是一种常见的液压元件，广泛应用于机械设备、工业生产等领域。
它的工作原理相对简单，但却非常重要。
本文将详细介绍单作用叶片泵的工作原理。
二、单作用叶片泵的定义单作用叶片泵是一种通过旋转叶轮将液体压缩并推送到管道或其他设备中的液压元件。
它只能实现单向流动，即只能将液体从进口推送到出口，并不能反向流动。
三、单作用叶片泵的结构单作用叶片泵主要由以下几个部分组成：1. 叶轮：由多个弯曲形状相同的叶片组成，可以旋转。
2. 壳体：包裹着叶轮，形成一个密闭空间。
3. 进口：液体从这里进入壳体。
4. 出口：经过压缩后的液体从这里流出。
5. 排气孔：排出壳体内部气体和残留液体。
四、单作用叶片泵的工作原理1. 初始状态下，进口和出口之间是没有连接的。
此时，壳体内部的液体处于静止状态。
2. 当叶轮开始旋转时，叶片与壳体之间的空间逐渐变小。
这时，进口处的液体被吸入到这个空间中。
3. 随着叶轮的继续旋转，空间中的液体被压缩。
当压力达到一定程度时，出口处的阀门打开，压缩后的液体从出口流出。
4. 叶轮继续旋转，此时进口处的阀门关闭。
由于叶轮只能实现单向流动，因此无法将液体反向推回进口。
5. 当叶轮旋转到某个位置时，排气孔会打开，将壳体内部残留的气体和液体排出。
6. 叶轮继续旋转，回到初始状态。
整个工作循环完成。
五、单作用叶片泵的优缺点1. 优点：结构简单、工作可靠、价格低廉、易于维护等。
2. 缺点：只能实现单向流动、压力较低、噪音较大等。
六、应用领域单作用叶片泵广泛应用于机械设备、工业生产等领域。
例如，农业机械、建筑机械、矿山机械、船舶等都需要使用液压元件，其中单作用叶片泵就是其中一种重要的液压元件。
七、总结单作用叶片泵是一种常见的液压元件，其工作原理相对简单，但却非常重要。
通过本文的介绍，相信读者已经对单作用叶片泵有了更深入的了解。
