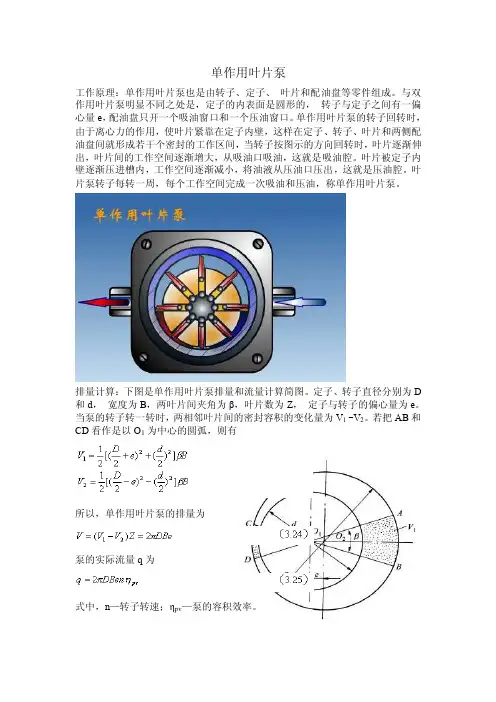

单作用叶片泵

单作用叶片泵工作原理：单作用叶片泵也是由转子、定子、叶片和配油盘等零件组成。

与双作用叶片泵明显不同之处是，定子的内表面是圆形的，转子与定子之间有一偏心量e，配油盘只开一个吸油窗口和一个压油窗口。

单作用叶片泵的转子回转时，由于离心力的作用，使叶片紧靠在定子内壁，这样在定子、转子、叶片和两侧配油盘间就形成若干个密封的工作区间，当转子按图示的方向回转时，叶片逐渐伸出，叶片间的工作空间逐渐增大，从吸油口吸油，这就是吸油腔。

叶片被定子内壁逐渐压进槽内，工作空间逐渐减小，将油液从压油口压出，这就是压油腔。

叶片泵转子每转一周，每个工作空间完成一次吸油和压油，称单作用叶片泵。

排量计算：下图是单作用叶片泵排量和流量计算简图。

定子、转子直径分别为D 和d，宽度为B，两叶片间夹角为β，叶片数为Z，定子与转子的偏心量为e。

当泵的转子转一转时，两相邻叶片间的密封容积的变化量为V1-V2。

若把AB和CD看作是以O1为中心的圆弧，则有所以，单作用叶片泵的排量为泵的实际流量q为式中，n—转子转速；ηpv—泵的容积效率。

为了使叶片运动自如、减小磨损，叶片槽通常向后（注意，这里与双作用叶片泵不同）倾斜20o～30o。

下图为单作用叶片泵的配油盘和转子结构简图。

特点：单作用叶片泵的特点可以通过改变定子的偏心距e 来调节泵的排量和流量。

叶片槽根部分别通油，叶片厚度对排量无影响。

因叶片矢径是转角的函数，瞬时理论流量是脉动的。

叶片数取为奇数，以减小流量的脉动。

单作用叶片泵与双作用叶片泵的区别:一：单作用1、单数叶片（使流量均匀）2、定子、转子和轴受不平衡径向力3、轴向间隙大，容积效率低4、叶片底部的通油槽采取高压区通高压、低压区通低压，以使叶片底部和顶部的受力平衡，叶片靠离心力甩出。

5、叶片常后倾（压力角较小）二：双作用1、双数叶片（使流量均匀）2、定子、转子和轴受平衡径向力3、叶片底部的通油槽均通以压力油（定子曲线矢径的变化率较大，在吸油区外伸的加速度较大，叶片的离心力不足以克服惯性力和摩擦力）4、叶片常前倾（叶片在吸油区和压油区的压力角变化较大）总结：叶片泵流量大，压力大、压力稳定、噪音小。

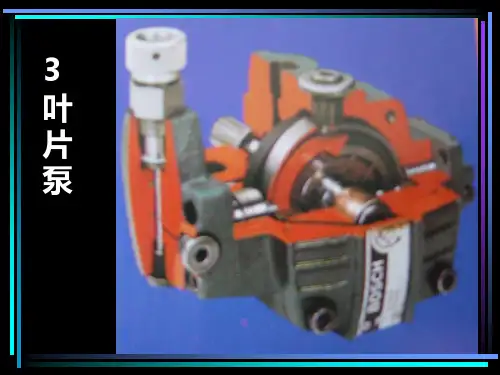

第三章　动力元件 概述液压泵的性能参数齿轮泵叶片泵柱塞泵叶片泵特 点 优点：结构紧凑，工作压力较高，流量脉动小，工作平稳，噪声 小，寿命较长。

缺点：吸油特性不太好，对油液的污染也比较敏感，结构复杂，制造工艺要求比较高。

广泛用于完成“各种中等负荷工作”的设备中。

分 类按工作原理分单作用式——通常为变量泵；双作用式—— 通常为定量泵；按工作压力分中低压——≤7MPa；中高压—— 7MPa>p≤16MPa；高 压——20~30 MPa；一、 单作用叶片泵1. 定 义 泵的转子每旋转一周，每个密封工作容积吸/排油各一次，称为单作用叶片泵，也称非卸荷式泵。

2. 工作原理 组成:由定子、转子、叶片、配油盘、泵体及传动轴组成。

结构定子内表面为圆柱形；配油盘沿轴线方向对称或不对称布置；定子与转子安装的偏心距为e 。

3.结构特点由叶片、定子内表面、转子外表面与两侧配流盘 密闭容积围成；由于安装时存在偏心距，使密闭容积可变； 配流作用由配油盘和叶片共同作用实现。

叶片将吸、压油腔隔开；配油盘分别与吸、压油腔连通；二、 双作用叶片泵1. 定 义 泵的转子每旋转一周，每个密封工作容积吸/排油各两次，称为双作用叶 片泵，又称为卸荷式/平衡式叶片泵。

2. 工作原理 组成 双作用叶片泵的结构与单作用叶片泵的结构基本相同，也是由定子、转子、叶片、配油盘、壳体及传动轴等组成。

☐ 转子和定子同心；☐ 定子内表面的曲线由两段大半径圆弧（R ），两段小半径圆弧（r ）及两段过渡曲线所组成；其不同之处在于：　工作原理以单位时间内相邻叶片间的密封工作容积的变化量为依据。

　流量计算 B —— 叶片宽度；δ —— 叶片厚度；θ —— 叶片倾角，叶片与径向半径的夹角222()cos V R r q B R r z n πδηθ-⎡⎤=--⋅⋅⎢⎥⎣⎦高压叶片泵•叶片槽根部全部通压力油会带来以下副作用：•定子的吸油腔部被叶片刮研，造成磨损；减少了泵的理论排量;可能引起瞬时理论流量脉动。

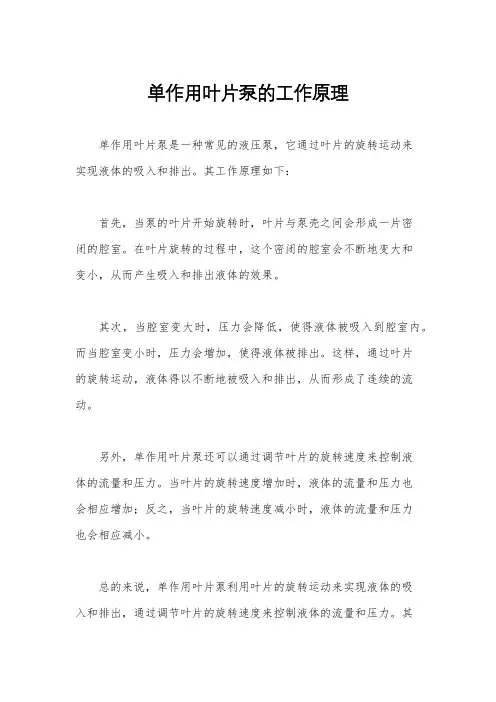

单作用叶片泵的工作原理
单作用叶片泵是一种常见的液压泵，它通过叶片的旋转运动来
实现液体的吸入和排出。

其工作原理如下：
首先，当泵的叶片开始旋转时，叶片与泵壳之间会形成一片密
闭的腔室。

在叶片旋转的过程中，这个密闭的腔室会不断地变大和
变小，从而产生吸入和排出液体的效果。

其次，当腔室变大时，压力会降低，使得液体被吸入到腔室内。

而当腔室变小时，压力会增加，使得液体被排出。

这样，通过叶片
的旋转运动，液体得以不断地被吸入和排出，从而形成了连续的流动。

另外，单作用叶片泵还可以通过调节叶片的旋转速度来控制液
体的流量和压力。

当叶片的旋转速度增加时，液体的流量和压力也
会相应增加；反之，当叶片的旋转速度减小时，液体的流量和压力
也会相应减小。

总的来说，单作用叶片泵利用叶片的旋转运动来实现液体的吸
入和排出，通过调节叶片的旋转速度来控制液体的流量和压力。

其
工作原理简单而有效，因此在工程领域中得到了广泛的应用。

以上就是关于单作用叶片泵的工作原理的介绍，希望对大家有所帮助。

如果还有其他问题，欢迎继续咨询。

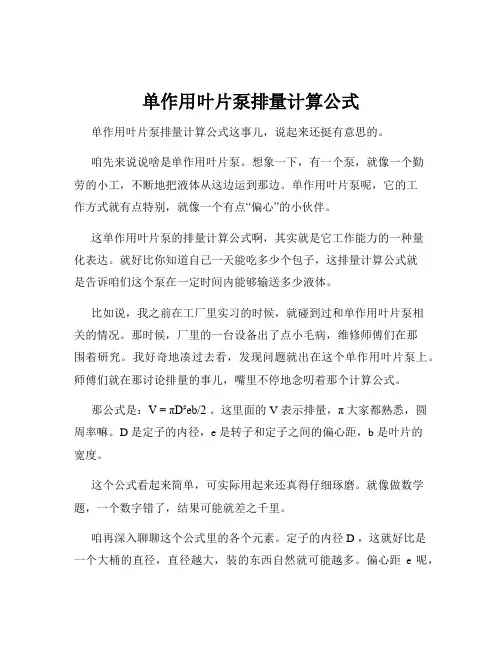

单作用叶片泵排量计算公式单作用叶片泵排量计算公式这事儿，说起来还挺有意思的。

咱先来说说啥是单作用叶片泵。

想象一下，有一个泵，就像一个勤劳的小工，不断地把液体从这边运到那边。

单作用叶片泵呢，它的工作方式就有点特别，就像一个有点“偏心”的小伙伴。

这单作用叶片泵的排量计算公式啊，其实就是它工作能力的一种量化表达。

就好比你知道自己一天能吃多少个包子，这排量计算公式就是告诉咱们这个泵在一定时间内能够输送多少液体。

比如说，我之前在工厂里实习的时候，就碰到过和单作用叶片泵相关的情况。

那时候，厂里的一台设备出了点小毛病，维修师傅们在那围着研究。

我好奇地凑过去看，发现问题就出在这个单作用叶片泵上。

师傅们就在那讨论排量的事儿，嘴里不停地念叨着那个计算公式。

那公式是：V = πD²eb/2 。

这里面的 V 表示排量，π 大家都熟悉，圆周率嘛。

D 是定子的内径，e 是转子和定子之间的偏心距，b 是叶片的宽度。

这个公式看起来简单，可实际用起来还真得仔细琢磨。

就像做数学题，一个数字错了，结果可能就差之千里。

咱再深入聊聊这个公式里的各个元素。

定子的内径 D ，这就好比是一个大桶的直径，直径越大，装的东西自然就可能越多。

偏心距e 呢，它决定了泵工作时的“偏心程度”，就像人的性格特点一样，影响着泵的工作表现。

叶片的宽度 b ，宽一点窄一点，也会对排量产生影响。

在实际应用中，要准确地测量和计算这些参数可不容易。

有时候，哪怕是一点点的误差，都可能导致整个系统的运行出现问题。

我还记得有一次，我们在实验室里做实验，就是为了验证这个单作用叶片泵排量计算公式的准确性。

大家都特别认真，拿着各种测量工具，一遍又一遍地测量、计算。

那紧张的气氛，就好像在参加一场重要的考试。

总之，单作用叶片泵排量计算公式虽然看起来只是几个字母和数字的组合，但背后却蕴含着复杂的原理和实际的应用价值。

无论是在工业生产中，还是在学术研究里，搞清楚这个公式，都能让我们更好地理解和运用单作用叶片泵，让它为我们的工作和生活服务。

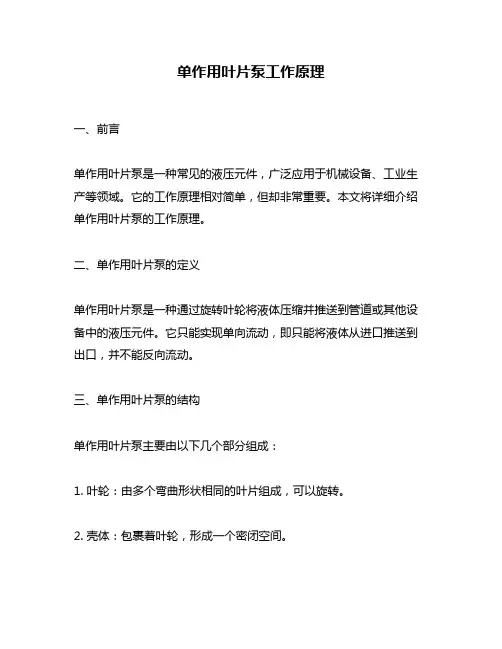

单作用叶片泵工作原理一、前言单作用叶片泵是一种常见的液压元件，广泛应用于机械设备、工业生产等领域。

它的工作原理相对简单，但却非常重要。

本文将详细介绍单作用叶片泵的工作原理。

二、单作用叶片泵的定义单作用叶片泵是一种通过旋转叶轮将液体压缩并推送到管道或其他设备中的液压元件。

它只能实现单向流动，即只能将液体从进口推送到出口，并不能反向流动。

三、单作用叶片泵的结构单作用叶片泵主要由以下几个部分组成：1. 叶轮：由多个弯曲形状相同的叶片组成，可以旋转。

2. 壳体：包裹着叶轮，形成一个密闭空间。

3. 进口：液体从这里进入壳体。

4. 出口：经过压缩后的液体从这里流出。

5. 排气孔：排出壳体内部气体和残留液体。

四、单作用叶片泵的工作原理1. 初始状态下，进口和出口之间是没有连接的。

此时，壳体内部的液体处于静止状态。

2. 当叶轮开始旋转时，叶片与壳体之间的空间逐渐变小。

这时，进口处的液体被吸入到这个空间中。

3. 随着叶轮的继续旋转，空间中的液体被压缩。

当压力达到一定程度时，出口处的阀门打开，压缩后的液体从出口流出。

4. 叶轮继续旋转，此时进口处的阀门关闭。

由于叶轮只能实现单向流动，因此无法将液体反向推回进口。

5. 当叶轮旋转到某个位置时，排气孔会打开，将壳体内部残留的气体和液体排出。

6. 叶轮继续旋转，回到初始状态。

整个工作循环完成。

五、单作用叶片泵的优缺点1. 优点：结构简单、工作可靠、价格低廉、易于维护等。

2. 缺点：只能实现单向流动、压力较低、噪音较大等。

六、应用领域单作用叶片泵广泛应用于机械设备、工业生产等领域。

例如，农业机械、建筑机械、矿山机械、船舶等都需要使用液压元件，其中单作用叶片泵就是其中一种重要的液压元件。

七、总结单作用叶片泵是一种常见的液压元件，其工作原理相对简单，但却非常重要。

通过本文的介绍，相信读者已经对单作用叶片泵有了更深入的了解。

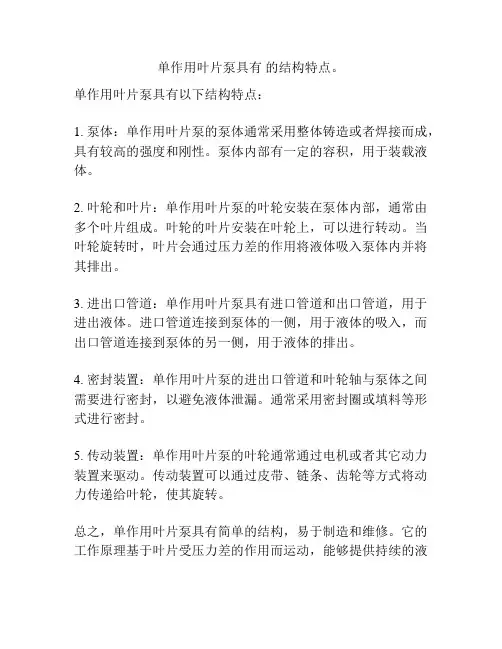

单作用叶片泵具有的结构特点。

单作用叶片泵具有以下结构特点：
1. 泵体：单作用叶片泵的泵体通常采用整体铸造或者焊接而成，具有较高的强度和刚性。

泵体内部有一定的容积，用于装载液体。

2. 叶轮和叶片：单作用叶片泵的叶轮安装在泵体内部，通常由多个叶片组成。

叶轮的叶片安装在叶轮上，可以进行转动。

当叶轮旋转时，叶片会通过压力差的作用将液体吸入泵体内并将其排出。

3. 进出口管道：单作用叶片泵具有进口管道和出口管道，用于进出液体。

进口管道连接到泵体的一侧，用于液体的吸入，而出口管道连接到泵体的另一侧，用于液体的排出。

4. 密封装置：单作用叶片泵的进出口管道和叶轮轴与泵体之间需要进行密封，以避免液体泄漏。

通常采用密封圈或填料等形式进行密封。

5. 传动装置：单作用叶片泵的叶轮通常通过电机或者其它动力装置来驱动。

传动装置可以通过皮带、链条、齿轮等方式将动力传递给叶轮，使其旋转。

总之，单作用叶片泵具有简单的结构，易于制造和维修。

它的工作原理基于叶片受压力差的作用而运动，能够提供持续的液
体流动。

但由于单作用叶片泵只有一个工作方向，因此其流量相对较小且不连续，适用于一些流量要求不高的场合。

单作用叶片泵单作用叶片泵是一种常用的离心泵，具有简单结构、运行稳定、流量大等特点，广泛应用于工农业生产中的输送水、污水和其他液体的领域。

单作用叶片泵一般由泵体、叶轮、进出口管道、轴承等组成。

其工作原理是通过叶轮的旋转产生离心力，使液体从进口处注入泵体，经过叶轮转动后，液体受到离心力的作用从出口处排出。

泵体通常采用铸铁或不锈钢制造，能够承受一定的压力和温度。

叶轮由叶片固定在轴上，转动时产生离心力，驱动液体流动。

轴承则支撑叶轮轴，保证转动的平稳。

单作用叶片泵的优点之一是具有较大的流量能力。

由于叶轮旋转产生的离心力，使泵体内的液体被迫向出口方向移动，从而形成稳定的流动。

叶片泵的流量通常可达到几千升/分，能够满足大量液体输送的需求。

此外，单作用叶片泵还能够适应不同类型的液体输送。

因为叶片泵的叶轮是靠离心力推动液体流动的，对液体的性质要求较低。

它可以处理含有悬浮物、颗粒物或纤维物等杂质的液体，不会造成堵塞或损坏泵体。

因此，叶片泵适用于污水、河水、海水等各种液体输送。

另外，单作用叶片泵还可以自吸。

这意味着它能够从较低的液位处吸取液体，不需要外部吸入管道。

这对于液体位于较低位置或需要远距离输送时非常方便。

叶片泵的自吸能力通常较强，能够达到5-8米。

然而，单作用叶片泵也存在一些不足之处。

首先，由于叶轮只能产生单向流动，泵体内的液体在流动过程中会产生脉动，需要额外的减振设备来减少振动和噪音。

其次，叶片泵的效率较低，能量损失较大。

因为液体在流经叶轮时，不可避免地与叶片发生摩擦，消耗了一部分能量。

另外，叶轮运动也会带来一定的摩擦损失。

综上所述，单作用叶片泵是一种常用的离心泵，具有简单结构、运行稳定、流量大等特点。

它适用于各种液体输送，能够自吸，但也存在一些不足之处，需要在实际应用中加以注意和改进。

单作用叶片泵的变量原理
1.泵的结构
单作用叶片泵由叶轮、壳体、进出口管道、轴和轴承等组成。

叶轮固定在泵的轴上，轴由电机、发动机或其他能源驱动。

叶轮与壳体之间形成了一个密闭的腔体，当叶轮转动时，液体进入泵的进口管道，经由叶轮的离心力被排出泵的出口管道。

2.叶片的工作原理
叶片是单作用叶片泵的核心部件，它们被固定在叶轮上，用于从进口到出口的液体传输。

叶片的形状有很多种，常见的有拉伸型和弧形。

当叶轮旋转时，叶片被离心力作用向外侧张开，从而形成腔体。

当叶轮继续旋转时，叶片逐渐贴近壳体，将腔体中的液体压缩并推向出口管道。

3.变量原理
(1)叶片位置调节
叶片的位置调节是通过调整叶轮与壳体之间的间隙来实现的。

间隙越小，叶片与壳体的接触越紧密，排出的液体压力越高。

因此，通过调整间隙的大小，可以改变泵的输出压力。

一般来说，减小间隙会增加泵的输出压力，反之亦然。

(2)叶片角度调节
叶片角度调节是通过调整叶轮上的叶片角度来实现的。

改变叶片角度可以改变叶轮与壳体之间的腔体容积。

当叶轮转动时，叶片的角度决定了液体进入和排出泵的速度和压力。

增大叶片角度会增加泵的吸入压力，减小叶片角度会增加泵的排出压力。

通过组合调整叶片的位置和角度，可以在一定范围内改变单作用叶片泵的输出压力。

这使得单作用叶片泵具有一定的自适应性，能够适应不同工况下的液体输送需求。

另外，需要注意的是，单作用叶片泵的压力输出范围有限，一般适用于中小流量、中小压力的液体输送，不适用于高压力和大流量的工况。

在实际应用中，需根据具体需求选择合适的泵型和工作参数。

单作用叶片泵职能符号一、概述单作用叶片泵是一种常用的液压元件，广泛应用于工程机械、农业机械、航空航天、船舶等领域。

作为液压系统中的重要组成部分，单作用叶片泵的职能符号起到了标识和表示其作用及性能的关键作用。

本文将详细介绍单作用叶片泵的职能符号及其含义。

二、单作用叶片泵职能符号的结构组成单作用叶片泵的职能符号通常由以下几个部分组成： 1. 泵的类型标识：其中“P”表示泵的类型为叶片泵。

2. 工作行程标识：通常使用“A”表示单作用泵的工作行程为进液行程。

3. 流量控制装置标识：使用“E”表示泵的流量被外接流量控制装置控制。

4. 出液端口标识：通常使用“2”表示出液端口数量为2个，即双出液端口。

5. 泵的尺寸和型号标识：用于区分不同规格型号的单作用叶片泵。

三、单作用叶片泵职能符号示例下面是一个单作用叶片泵职能符号的示例：P - A - E - 2 - 25解读该职能符号：1. “P”表示该泵为单作用叶片泵。

2. “A”表示泵的工作行程为进液行程。

3. “E”表示泵的流量被外接流量控制装置控制。

4. “2”表示该泵具有双出液端口。

5. “25”表示该泵的尺寸和型号为25号。

四、单作用叶片泵职能符号的含义通过单作用叶片泵的职能符号，我们可以了解到以下信息： 1. 泵的类型：单作用叶片泵。

2. 工作行程：进液行程。

3. 流量控制方式：外接流量控制装置控制。

4. 出液端口数量：双出液端口。

5. 泵的尺寸和型号：25号。

五、单作用叶片泵职能符号的应用单作用叶片泵的职能符号在液压系统设计、安装和维护中起着重要作用。

在液压系统设计中，根据系统的流量要求和工作行程来选择适合的单作用叶片泵；在系统安装中，根据泵的职能符号来确认安装位置和连接方式；在系统维护中，根据泵的职能符号来选取相应的备件和维修方案。

六、总结单作用叶片泵职能符号是液压系统中重要的标识符号，它能够准确标识和描述单作用叶片泵的类型、工作行程、流量控制方式、出液端口数量以及尺寸和型号等关键信息。
