单作用叶片泵说课材料

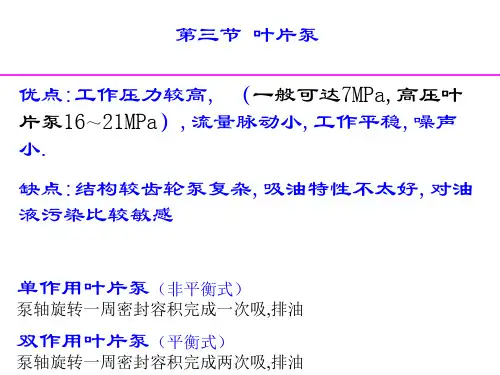

3.3.2 单作用叶片泵教学目标：单作用叶片泵的定义、结构及工作原理，变量特性，结构问题和应用特点14G电维5班程丁元一.单作用叶片泵1.定义：它与双作用泵的主要差别在于它的定子是一个与转子偏心放置的内圆柱面，转子每转一周，每个密封工作腔吸油、压油各一次，故称单做用叶片泵。

（泵只有一个吸油区，和一个压油区，因而作用在转子上的径向液压力不平衡，所以又称为非平衡式叶片泵）由于转子于定子偏心距e和偏心方向可调，所以单作用叶片泵也可作为双向变量泵使用。

2.结构1-配油盘，2-转动轴，3-转子，4-定子，5-叶片3.结构特点及工作原理由转、定子，叶片，转动轴，配油盘组成。

转子有径向斜槽，内装叶片，配油盘装在转子两边，旋转时惯性和油压力的作用使叶片紧靠定子，使其形成多个密封空间。

配油盘有吸油口和压油口，工作时叶片伸出，密封容积增大行成真空从吸油口吸油，叶片逐渐压入，油从压油口出。

二.变量特性（了解内容）1.限压式变量叶片泵结构：1-转子，2-定子，3-限压弹簧4-调节螺钉5-反馈缸柱塞4.工作过程2.工作原理及特性曲线①工作原理：限压式变量叶片泵是单作用叶片泵根据前面介绍的单作用叶片泵的工作原理改变定子和转子间的偏心距e,就能改变泵的输出流量限压式变量叶片泵能借助输出压力的大小自动改变偏心距e的大小来改变输出流量②特性曲线：曲线AB段稍有下降是泵的泄露引起的，当泵的工作压力升高而大于限定压力Pb是，PA≥Fs（左侧限压弹簧的预紧力），定子左移，偏心量减小，泵的流量也减小。

当泵的压力达到极限压力Pc时，偏心量接近零，泵不再有流量输出。

3.流量计算①定义：所谓流量，是指单位时间内流经封闭管道或明渠有效截面的流体量，又称瞬时流量。

②计算：（排量，平均实际流量）如果不考虑叶片厚度，设定子内径为D，定子与转子的偏心量为e，叶片宽度为b，转子转速为n，则泵的排量近似为2π=V beD单作用叶片泵的平均实际流量为π=qηbeDnv24.结构问题1）叶片底部单作用叶片泵底部的油液是自动切换的，即当叶片在压油区时，其底部通压力油；在吸油区时则与吸油腔接通。

课程设计叶片泵一、教学目标通过本章节的学习，学生需要达到以下教学目标：1.了解叶片泵的基本结构和工作原理。

2.掌握叶片泵的性能参数和应用范围。

3.理解叶片泵的工作特点和优缺点。

4.能够绘制叶片泵的简单示意图。

5.能够计算叶片泵的主要性能参数。

6.能够分析叶片泵在不同工况下的工作效果。

情感态度价值观目标：1.培养学生对机械设备的兴趣和好奇心。

2.培养学生对科学原理和实践操作的重视。

3.培养学生对工程技术和创新的积极态度。

二、教学内容本章节的教学内容主要包括以下几个部分：1.叶片泵的基本结构：介绍叶片泵的组成部分，包括叶轮、泵体、密封装置等。

2.叶片泵的工作原理：讲解叶片泵的工作原理，包括吸入、压缩和排出过程。

3.叶片泵的性能参数：介绍叶片泵的主要性能参数，如流量、扬程、功率等。

4.叶片泵的应用范围：分析叶片泵在各个领域的应用情况。

5.叶片泵的工作特点和优缺点：讨论叶片泵的优点和缺点，以及其在不同工况下的表现。

三、教学方法为了提高教学效果，本章节将采用以下教学方法：1.讲授法：通过讲解叶片泵的基本原理和性能参数，引导学生掌握相关知识。

2.讨论法：学生讨论叶片泵的应用范围和工作特点，培养学生的思考和表达能力。

3.案例分析法：分析具体的叶片泵应用案例，让学生了解叶片泵在实际工程中的应用。

4.实验法：安排叶片泵实验，让学生亲身体验叶片泵的工作原理和性能。

四、教学资源为了支持教学内容和教学方法的实施，将采用以下教学资源：1.教材：选用权威的叶片泵教材，为学生提供系统的理论知识。

2.参考书：提供相关的参考书籍，为学生提供更多的学习资料。

3.多媒体资料：制作叶片泵的工作原理和实验操作的多媒体课件，增强学生的学习兴趣。

4.实验设备：准备叶片泵实验设备，让学生能够亲身体验叶片泵的工作过程。

五、教学评估为了全面、客观地评估学生在叶片泵学习过程中的表现和成果，将采用以下评估方式：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和积极性。

单作用叶片泵工作原理
单作用叶片泵是一种常用的液压泵，其工作原理如下：
1. 泵的构造
单作用叶片泵由泵体、转子、叶片和排液管等部件组成。

泵体内有一个椭圆形的内部腔室，里面装有转子和叶片。

转子通过连接杆与传动机构相连，使其能够旋转。

叶片则安装在转子上，与内壁形成密闭的工作腔。

2. 入口阀门
当泵的转子开始旋转时，液体通过入口阀门进入泵体内。

入口阀门是一个球形或圆锥形的金属件，在泵体前部连接入口管道。

它具有两个作用：一是防止回流，只允许液体流入泵体；二是通过控制进入泵腔的液体量来调节流量。

3. 工作腔
液体进入泵体后，会被叶片分离到转子的腔室中。

随着转子的旋转，叶片与内壁形成一系列封闭的工作腔室。

当转子旋转时，液体被挤压到较小的腔室中，从而增加其压力。

4. 排液管
随着转子的进一步旋转，液体通过排液管离开泵体。

排液管连接到泵体的后部，液体在此处被释放到外部系统或储液容器中。

5. 工作过程
当转子旋转至接近最高点时，叶片会与泵体内壁完全接触，形成最小腔室。

此时，液体被挤压至最高压力，泵的输出压力也
达到最大值。

随后，转子继续旋转，叶片开始与泵体内壁分离，液体压力降低。

在转子旋转一圈后，液体被完全抽出泵体，泵的一个工作周期完成。

总之，单作用叶片泵通过转子和叶片的旋转运动将液体吸入、挤压和排出，实现液体的输送和压力增加。

其工作过程简单、结构紧凑，适用于一些低压、大流量的液压系统。

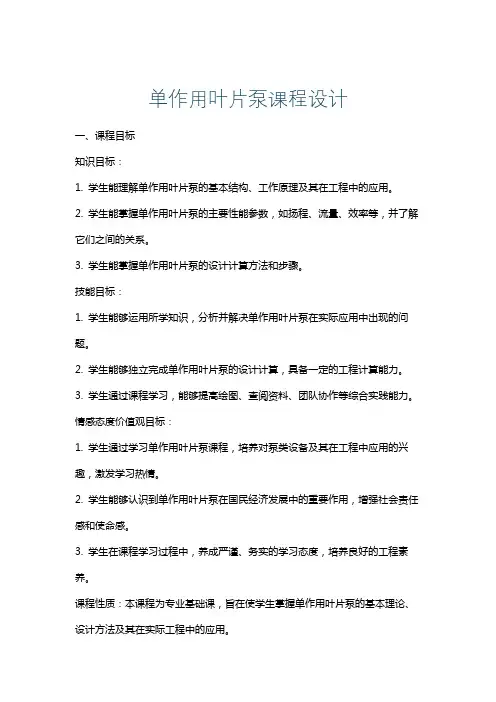

单作用叶片泵课程设计一、课程目标知识目标：1. 学生能理解单作用叶片泵的基本结构、工作原理及其在工程中的应用。

2. 学生能掌握单作用叶片泵的主要性能参数，如扬程、流量、效率等，并了解它们之间的关系。

3. 学生能掌握单作用叶片泵的设计计算方法和步骤。

技能目标：1. 学生能够运用所学知识，分析并解决单作用叶片泵在实际应用中出现的问题。

2. 学生能够独立完成单作用叶片泵的设计计算，具备一定的工程计算能力。

3. 学生通过课程学习，能够提高绘图、查阅资料、团队协作等综合实践能力。

情感态度价值观目标：1. 学生通过学习单作用叶片泵课程，培养对泵类设备及其在工程中应用的兴趣，激发学习热情。

2. 学生能够认识到单作用叶片泵在国民经济发展中的重要作用，增强社会责任感和使命感。

3. 学生在课程学习过程中，养成严谨、务实的学习态度，培养良好的工程素养。

课程性质：本课程为专业基础课，旨在使学生掌握单作用叶片泵的基本理论、设计方法及其在实际工程中的应用。

学生特点：学生具备一定的机械基础知识和流体力学基础，但对泵类设备的设计和应用了解有限。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和综合素养。

通过本课程的学习，使学生能够达到上述课程目标，为后续相关课程和工程实践打下坚实基础。

二、教学内容1. 单作用叶片泵的基本结构：泵体、转子、叶片、吸入阀、排出阀等组成部分，以及各部分的作用和相互关系。

2. 单作用叶片泵的工作原理：讲解泵内流体的运动规律，阐述泵的工作过程及其性能参数之间的关系。

3. 单作用叶片泵的性能参数：扬程、流量、效率、功率、转速等参数的定义、计算及相互影响。

4. 单作用叶片泵的设计计算：介绍泵的设计计算方法、步骤，包括泵的选型、几何参数计算、性能预测等。

5. 单作用叶片泵的应用案例分析：分析实际工程中泵的应用案例，使学生了解泵在实际工程中的应用和注意事项。

教学内容安排和进度：1. 基本结构和原理（1课时）：泵的组成部分、工作原理及性能参数关系。

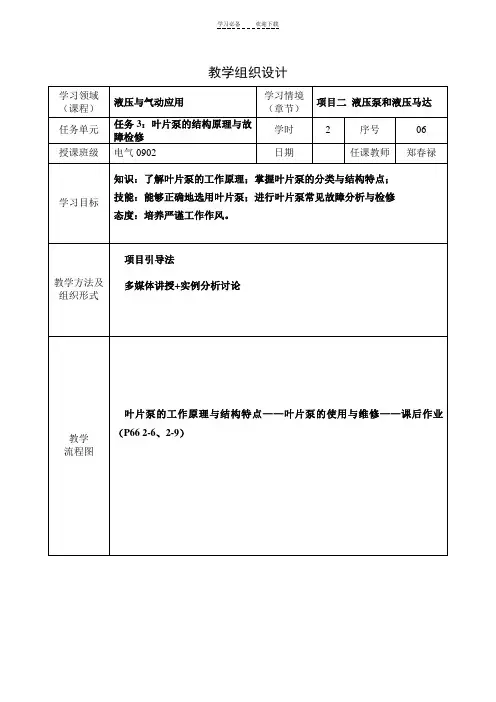

教学组织设计
⏹密封工作腔（转子、定子、叶片、配油盘组成）⏹吸油过程：叶片伸出→V ↑→p ↓→吸油；
特点：
●定子和转子偏心；
●定子内曲线是圆；
●配油盘有二个月牙形窗口。

●叶片靠离心力伸出。

单作用叶片泵的流量是有脉动的，理论分析表明：泵内叶片数越多，流量脉动率越小，此外，奇数叶片泵的脉动率比偶数叶片泵的脉动率小，所以单作用叶片泵的叶片数均为奇数，一般为13或15片。

（2）单作用叶片泵的结构特点
①改变定子和转子之间的偏心便可改变流量。

偏心反向时，吸油压油方向也相反。

⏹②处在压油腔的叶片顶部受到压力油的作用，该作用要把叶片推入
YB1型叶片泵
1、5—配油盘；
2、8—轴承；3—转动轴；4—定子；6—后泵体；9—密封圈；10—盖；11—叶片；12—转子；13—定位销。

单作用叶片泵的工作原理
单作用叶片泵是一种常见的液压泵，它通过叶片的旋转运动来
实现液体的吸入和排出。

其工作原理如下：
首先，当泵的叶片开始旋转时，叶片与泵壳之间会形成一片密
闭的腔室。

在叶片旋转的过程中，这个密闭的腔室会不断地变大和
变小，从而产生吸入和排出液体的效果。

其次，当腔室变大时，压力会降低，使得液体被吸入到腔室内。

而当腔室变小时，压力会增加，使得液体被排出。

这样，通过叶片
的旋转运动，液体得以不断地被吸入和排出，从而形成了连续的流动。

另外，单作用叶片泵还可以通过调节叶片的旋转速度来控制液
体的流量和压力。

当叶片的旋转速度增加时，液体的流量和压力也
会相应增加；反之，当叶片的旋转速度减小时，液体的流量和压力
也会相应减小。

总的来说，单作用叶片泵利用叶片的旋转运动来实现液体的吸
入和排出，通过调节叶片的旋转速度来控制液体的流量和压力。

其
工作原理简单而有效，因此在工程领域中得到了广泛的应用。

以上就是关于单作用叶片泵的工作原理的介绍，希望对大家有所帮助。

如果还有其他问题，欢迎继续咨询。

单作用叶片泵的变量原理
1.泵的结构
单作用叶片泵由叶轮、壳体、进出口管道、轴和轴承等组成。

叶轮固定在泵的轴上，轴由电机、发动机或其他能源驱动。

叶轮与壳体之间形成了一个密闭的腔体，当叶轮转动时，液体进入泵的进口管道，经由叶轮的离心力被排出泵的出口管道。

2.叶片的工作原理
叶片是单作用叶片泵的核心部件，它们被固定在叶轮上，用于从进口到出口的液体传输。

叶片的形状有很多种，常见的有拉伸型和弧形。

当叶轮旋转时，叶片被离心力作用向外侧张开，从而形成腔体。

当叶轮继续旋转时，叶片逐渐贴近壳体，将腔体中的液体压缩并推向出口管道。

3.变量原理
(1)叶片位置调节
叶片的位置调节是通过调整叶轮与壳体之间的间隙来实现的。

间隙越小，叶片与壳体的接触越紧密，排出的液体压力越高。

因此，通过调整间隙的大小，可以改变泵的输出压力。

一般来说，减小间隙会增加泵的输出压力，反之亦然。

(2)叶片角度调节
叶片角度调节是通过调整叶轮上的叶片角度来实现的。

改变叶片角度可以改变叶轮与壳体之间的腔体容积。

当叶轮转动时，叶片的角度决定了液体进入和排出泵的速度和压力。

增大叶片角度会增加泵的吸入压力，减小叶片角度会增加泵的排出压力。

通过组合调整叶片的位置和角度，可以在一定范围内改变单作用叶片泵的输出压力。

这使得单作用叶片泵具有一定的自适应性，能够适应不同工况下的液体输送需求。

另外，需要注意的是，单作用叶片泵的压力输出范围有限，一般适用于中小流量、中小压力的液体输送，不适用于高压力和大流量的工况。

在实际应用中，需根据具体需求选择合适的泵型和工作参数。
