表面淬火

表面淬火技术及其应用
表面淬火技术是一种通过对工件表面进行加热、快速冷却的方式，来改变工件表面硬度、耐磨性、耐腐蚀性等性能的热处理工艺。

以下是表面淬火技术及其应用的一些介绍：
1.感应加热表面淬火技术：感应加热是通过电磁感应来加热工件
表面的一种方式，适用于各种形状的工件，如轴、齿轮、带轮
等。

该技术可提高工件表面的硬度、耐磨性和疲劳强度，同时
保持心部材料的韧性。

2.火焰加热表面淬火技术：火焰加热是通过氧气和乙炔等可燃气
体燃烧后对工件表面进行加热的一种方式，适用于大型工件和
批量生产的工件，如齿轮、轴等。

该技术可提高工件表面的硬
度、耐磨性和耐腐蚀性。

3.电接触加热表面淬火技术：电接触加热是通过电极与工件表面
接触，通过电流加热工件表面的一种方式，适用于小型工件，
如轴、齿轮等。

该技术可提高工件表面的硬度、耐磨性和耐腐
蚀性。

4.电解液加热表面淬火技术：电解液加热是通过将工件作为阴极
插入电解液中，利用电解反应来加热工件表面的一种方式，适
用于小型工件，如轴、齿轮等。

该技术可提高工件表面的硬度、
耐磨性和耐腐蚀性。

表面淬火技术的应用广泛，可应用于汽车、航空航天、机械制造等领域中的各种工件，如轴、齿轮、曲轴、连杆等。

通过表面淬火处理，可以提高工件的使用寿命和可靠性，降低维修成本，提高生产效率。

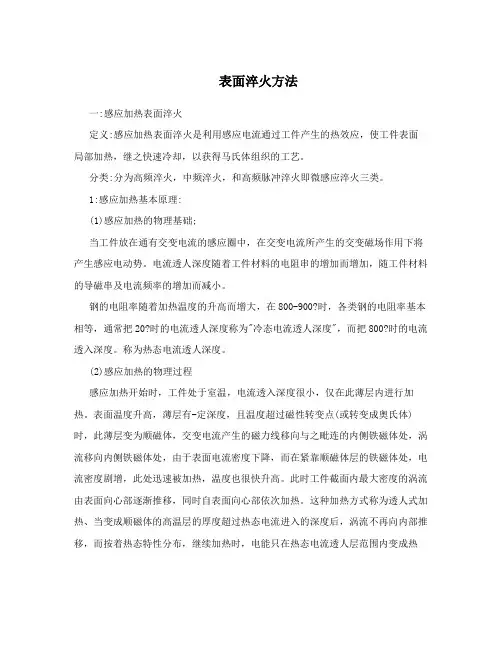

表面淬火方法一:感应加热表面淬火定义:感应加热表面淬火是利用感应电流通过工件产生的热效应，使工件表面局部加热，继之快速冷却，以获得马氏体组织的工艺。

分类:分为高频淬火，中频淬火，和高频脉冲淬火即微感应淬火三类。

1:感应加热基本原理:(1)感应加热的物理基础;当工件放在通有交变电流的感应圈中，在交变电流所产生的交变磁场作用下将产生感应电动势。

电流透人深度随着工件材料的电阻串的增加而增加，随工件材料的导磁串及电流频率的增加而减小。

钢的电阻率随着加热温度的升高而增大，在800-900?时，各类钢的电阻率基本相等，通常把20?时的电流透人深度称为"冷态电流透人深度"，而把800?时的电流透入深度。

称为热态电流透人深度。

(2)感应加热的物理过程感应加热开始时，工件处于室温，电流透入深度很小，仅在此薄层内进行加热。

表面温度升高，薄层有-定深度，且温度超过磁性转变点(或转变成奥氏体)时，此薄层变为顺磁体，交变电流产生的磁力线移向与之毗连的内侧铁磁体处，涡流移向内侧铁磁体处，由于表面电流密度下降，而在紧靠顺磁体层的铁磁体处，电流密度剧增，此处迅速被加热，温度也很快升高。

此时工件截面内最大密度的涡流由表面向心部逐渐推移，同时自表面向心部依次加热。

这种加热方式称为透人式加热、当变成顺磁体的高温层的厚度超过热态电流进入的深度后，涡流不再向内部推移，而按着热态特性分布，继续加热时，电能只在热态电流透人层范围内变成热量，此层的温度继续升高。

与此同时，由于热传导的作用，热量向工件内部传递，加热层厚度增厚，这时工件内部的加热和普通加热相同，称为传导式加热。

透入式加热较传导式加热有如下特点:(a)表面的温度超过A2点以后，最大密度的涡流移向内层，表层加热速度开始变慢，不易过热，而传导式加热随着加热时间的延长，表面继续加热容易过热;(b)加热迅速，热损失小，热效率高;(c)热量分布较陡，淬火后过渡层较窄，使表面压应力提高，2.感应加热表面淬火工艺(1)根据零件尺寸及硬化层深度的要求，合理选择设备。

表面淬火的原理及应用1. 表面淬火的原理表面淬火是一种通过在金属零件的表面形成硬质保护层来增加零件的耐磨性和抗疲劳性的热处理方法。

其原理主要包括以下几个方面：1.1 表面控制加热在表面淬火过程中，首先要对零件进行局部加热。

一般采用火焰、电加热、电子束加热等方式，通过对零件表面进行加热，使其达到淬火温度。

1.2 直冷在表面加热后，需要通过直冷的方式快速冷却零件的表面，以形成硬质的组织结构。

常用的直冷方式包括冷水喷射、喷油和气体喷射等，通过这些方式快速冷却零件表面，以增加表面硬度。

1.3 加工回火在表面淬火后，为了消除残余应力以及增加零件的韧性，常常需要对零件进行加工回火处理。

加工回火通常是通过将零件加热到一定温度后进行保温一段时间再冷却。

2. 表面淬火的应用表面淬火具有广泛的应用领域和重要的意义。

主要的应用领域包括以下几个方面：2.1 汽车零件在汽车零件制造过程中，常常会对发动机的曲轴、凸轮轴等部件进行表面淬火。

通过对这些关键零件进行淬火处理，可以显著提高零件的耐磨性和抗疲劳性，从而延长零件的使用寿命。

2.2 机械零件表面淬火也广泛应用于机械零件制造领域。

例如，对于齿轮、轴、导轨等部件，通过表面淬火处理可以提高其表面硬度，抵抗磨损和疲劳，从而提高整个机械系统的可靠性和寿命。

2.3 工具和刀具在制造工具和刀具时，表面淬火也是常用的工艺之一。

通过淬火，可以使工具表面形成硬质的保护层，提高其耐磨性和切削性能。

这些工具包括钻头、刻刀、铣刀等。

2.4 精密仪器表面淬火在精密仪器制造领域也有广泛应用。

例如，在测量仪器、光学仪器中，常采用表面淬火工艺，以提高仪器的表面硬度和精度。

2.5 电子设备在电子设备制造过程中，也常常会采用表面淬火技术。

通过对电子设备的金属外壳进行淬火处理，可以增加外壳的硬度和耐用性，提高设备的抗撞击性能。

结论表面淬火作为一种增加零件硬度和耐磨性的热处理方法，在各个领域都有广泛的应用。

淬火的原理主要包括表面控制加热、直冷和加工回火。

表面淬火定义表面淬火是一种金属热处理技术，通过控制金属材料的加热和冷却过程，使其表面形成一层具有较高硬度和耐磨性的淬火层。

这种技术广泛应用于各种机械零件和工具的制造中，能够提高其使用寿命和性能。

表面淬火的过程可以分为加热、保温和冷却三个阶段。

首先，将金属材料加热到适当的温度，以激活材料内部的晶体结构。

然后，通过保温使材料中的晶体结构重新排列，形成一种具有高硬度的相态结构。

最后，通过迅速冷却来固定这种相态结构，使其在表面形成一层淬火层。

表面淬火的关键是控制加热和冷却的速度。

加热温度和时间的选择需要根据金属材料的性质和要求进行调整。

过高的温度和时间可能导致材料内部的晶体结构发生变化，影响淬火效果；过低的温度和时间则无法激活和重组晶体结构。

冷却过程一般采用水、油或盐浴等介质，通过迅速吸热来实现快速冷却。

冷却介质的选择取决于材料的类型和形状。

表面淬火的优点是能够在保持材料的韧性和强度的同时，提高其硬度和耐磨性。

淬火层的硬度一般远高于材料的基体，能够有效抵抗磨损和变形。

因此，表面淬火广泛应用于汽车发动机零件、工具刀具、轴承等高负荷和高磨损的零件制造中。

然而，表面淬火也存在一些局限性和注意事项。

首先，淬火层的深度一般较浅，只有几个毫米左右，对于需要较深淬火层的零件不适用。

其次，淬火过程中会产生应力，可能导致材料的变形和开裂。

因此，在淬火后需要进行适当的回火处理，以减缓应力并提高材料的韧性。

最后，表面淬火的工艺要求较高，需要严格控制加热和冷却的参数，以保证淬火效果的稳定性和一致性。

表面淬火是一种能够提高金属材料硬度和耐磨性的热处理技术。

通过控制加热和冷却的过程，能够在材料表面形成一层具有高硬度的淬火层。

这种技术在机械制造和工具制造中得到广泛应用，能够提高零件的使用寿命和性能。

然而，表面淬火也存在一些局限性和注意事项，需要在实际应用中进行合理选择和控制。

常用热处理的分类1 表面淬火表面淬火是将钢件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。

表面淬火时通过快速加热，使刚件表面很快到淬火的温度，在热量来不及穿到工件心部就立即冷却，实现局部淬火。

表面淬火的目的在于获得高硬度，高耐磨性的表面，而心部仍然保持原有的良好韧性，常用于机床主轴，齿轮，发动机的曲轴等。

表面淬火采用的快速加热方法有多种，如电感应，火焰，电接触，激光等，目前应用最广的是电感应加热法。

2 表面淬火和回火将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。

或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。

一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。

3 物理气相沉积物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

4 化学气相沉积化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

与之相对的是物理气相沉积（PVD）。

整体热处理1 退火退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。

目的是降低硬度，改善切削加工性；消除残余应力，稳定尺寸，减少变形与裂纹倾向；细化晶粒，调整组织，消除组织缺陷。

表面淬火定义表面淬火是一种金属材料处理技术，旨在提高金属材料的硬度和耐磨性。

在表面淬火过程中，金属材料的表面被快速加热到高温，然后迅速冷却，使其细化晶粒并形成马氏体组织，从而获得优异的机械性能。

表面淬火是一种常用的金属材料处理方法，广泛应用于机械制造、汽车制造、航空航天等领域。

通过表面淬火处理，可以显著提高金属材料的硬度和耐磨性，增加其使用寿命和耐久性。

同时，表面淬火还可以改善金属材料的表面质量，提高其抗腐蚀性能，增强其抗拉强度和抗压强度。

表面淬火的基本原理是利用金属材料的相变规律。

当金属材料被加热到一定温度时，其晶体结构会发生变化，从而产生新的组织结构。

在表面淬火过程中，金属材料的表面被加热到临界温度以上，使其达到奥氏体相区，然后迅速冷却，使其迅速转变为马氏体组织。

马氏体组织具有高硬度和优异的耐磨性，可以显著提高金属材料的机械性能。

表面淬火可以采用多种方法进行，常见的方法包括火焰淬火、电火花淬火、激光淬火等。

不同的淬火方法适用于不同的金属材料和工件形状。

火焰淬火是一种较常用的表面淬火方法，它通过将金属材料的表面加热到高温并迅速冷却，使其形成马氏体组织。

电火花淬火利用电火花放电的高温和高能量特性，将金属材料的表面加热到临界温度以上，并通过迅速冷却形成马氏体组织。

激光淬火则利用激光的高能量和高密度特性，将金属材料的表面加热到临界温度以上，并通过迅速冷却形成马氏体组织。

表面淬火不仅可以提高金属材料的硬度和耐磨性，还可以改善其表面质量。

在表面淬火过程中，金属材料的表面会发生相变，原有的晶粒会细化并形成马氏体组织。

这种细化的晶粒结构可以显著提高金属材料的表面质量，使其更加光滑、均匀，减少表面缺陷和气孔的产生。

同时，表面淬火还可以提高金属材料的抗腐蚀性能，使其更加耐腐蚀和耐磨损。

表面淬火是一种有效的金属材料处理方法，可以显著提高金属材料的硬度和耐磨性，改善其表面质量，增强其机械性能和抗腐蚀性能。

在工业生产中，表面淬火被广泛应用于各个领域，为产品的质量和性能提供了有力支撑。

表面淬火工艺
表面淬火工艺是指在淬火冷却过程中，将工件加热到淬火温
度后迅速地放在油中或水中，并以一定的冷却介质使其迅速冷却
的一种热处理工艺。

表面淬火工艺主要用于某些高强度、高耐磨
性的钢或合金工具钢及一些冷变形大的结构钢和工具钢的表面。

淬火后工件表面获得马氏体组织，从而获得高硬度、高耐磨
性和高韧性，但表面硬度很低。

为了提高表面硬度，可对工件进
行表面淬火处理。

淬火时，工件加热温度一般控制在高于零件表层温度10~50℃左右。

具体升温速度可通过改变保温时间或采用大电流、小电流
等方法来控制，使工件表层温度达到奥氏体化温度后迅速冷却。

然后将表面层淬火组织（马氏体+残余奥氏体）去除，再以一定
的冷却介质进行后续热处理，如回火或正火等。

这种工艺称为表
面热处理或热加工。

淬火处理后工件表面硬度可达HRC60以上，甚至HRC62以上，但其耐磨性和耐腐蚀性较差。

因此，要求较高的表面机械性能或
耐磨性能的工件必须进行渗碳淬火或渗氮等其他表面强化处理。

—— 1 —1 —。

表面淬火概念
表面淬火是一种热处理工艺，用于改善材料表面的硬度和耐磨性，同时保持内部的韧性和强度。

它主要适用于金属材料，如钢和铁。

表面淬火的过程涉及将材料加热到足够高的温度，然后迅速冷却，以产生所需的组织和性能变化。

与传统的整体淬火相比，表面淬火仅对材料表面进行处理，因此能够改善表面的性能而不会对整体结构产生太大的影响。

在表面淬火过程中，常用的方法包括火焰淬火、电火花淬火、激光淬火和电子束淬火等。

这些方法都会在材料表面形成高温区域，并通过迅速冷却使表面发生相变，从而获得较高的硬度。

表面淬火可以增加材料表面的耐磨性、抗腐蚀性和抗疲劳性能。

它常用于制造工业中需要经受高应力和摩擦的部件，如齿轮、刀具、轴承等。

通过表面淬火，这些部件的使用寿命可以得到显著延长。

需要注意的是，表面淬火过程需要严格控制温度和冷却速度，以确保达到所需的材料性能。

不正确的淬火过程可能导致材料变形、裂纹和不均匀的硬度分布。

因此，在进行表面淬火之前，应仔细研究材料的性质和淬火工艺，以确保最佳的处理效果。

热处理工艺中的表面淬火处理及其应用热处理工艺是一种通过加热、保温和冷却等操作，改变材料的内部组织和性能的方法。

在热处理工艺中，表面淬火处理是一项重要的技术，它通过在材料表面形成硬度高、耐磨性好的淬硬层，提高材料的使用寿命和性能。

本文将重点探讨表面淬火处理的原理、方法以及在工业生产中的应用。

一、表面淬火处理的原理表面淬火处理是指在材料表面形成具有淬硬层的过程。

其原理是利用材料的相变规律，通过加热材料到相应的温度，使固态材料转变为奥氏体相，然后迅速冷却以保持其固体态，从而在材料表面形成淬硬层。

表面淬火处理的原理是基于材料的相变规律，也称为固溶-析出相变原理。

通过加热材料到固溶温度以上，使固溶体中的溶质原子溶解在基体中，形成固溶体。

随后迅速冷却使得不同原子浓度的固溶体开始析出，形成新的相，从而使材料表面形成淬硬层。

二、表面淬火处理的方法表面淬火处理有多种方法，常见的包括火焰淬火、电火花淬火和激光淬火等。

1. 火焰淬火火焰淬火是利用高温火焰对材料进行加热，然后迅速冷却进行淬火处理的方法。

通过喷射高温火焰使材料表面快速加热，然后利用喷射介质（如水）迅速冷却，使材料产生高温和高压的效果，形成淬硬层。

2. 电火花淬火电火花淬火是一种利用电放电产生的高温和高压作用在材料表面进行淬火处理的方法。

通过在材料表面施加高压电流，产生高温电弧和高能量火花，使材料表面瞬间加热至高温状态，然后迅速冷却，形成淬硬层。

3. 激光淬火激光淬火是利用激光束对材料表面进行加热，然后快速冷却的方法。

激光束能够精确聚焦在材料表面，产生高温和高能量的作用，使材料表面快速加热，然后通过冷却介质的喷射迅速冷却，形成淬硬层。

三、表面淬火处理的应用表面淬火处理在工业生产中有广泛的应用，主要体现在以下几个方面。

1. 增加材料的硬度和耐磨性表面淬火处理可以使材料在表面形成高硬度和耐磨性的淬硬层，提高材料的硬度和耐磨性。

这对于一些工作条件苛刻、需要耐磨性能的零件非常重要，如汽车发动机的曲轴、凸轮轴等。

表面淬火和化学热处理表面热处理和化学热处理都是改变钢件表面的组织和性能，仅对其表面进行热处理的工艺。

一、表面淬火表面淬火是通过快速加热，使钢的表层很快达到淬火温度，在热量来不及传到钢件心部时就立即淬火，从而使表层获得马氏体组织，而心部仍保持原始组织。

表面淬火的目的是使钢件表层获得高硬度和高耐磨性，而心部仍保持原有的良好韧性，常用于机床主轴、发动机曲轴、齿轮等。

表面淬火所采用的快速加热方法有多种，如电感应、火焰、电接触、激光等，目前应用最广泛的是电感应加热法。

感应加热表面淬火法就是在一个感应线圈中通以一定的交流电（有高频、中频、工频三种），使感应线圈周围产生频率相同、方向相反的感应电流，这个电流称为涡流。

由于集肤效应，涡流主要集中在钢件表层。

由涡流所产生的电阻热是钢件表层被迅速加热到淬火温度，随即向钢件喷水，将钢件表面淬硬。

感应电流的频率愈高，集肤效应愈强烈，故高频感应加热用途最广。

高频感应加热常用的频率为200~300 kHz，此频率加热速度极快，通常只有几秒钟，淬硬层深度一般为0.5~2mm，主要用于要求淬硬层较薄的中、小型零件。

感应加热表面淬火质量好，加热温度和淬硬层深度交易控制，易于实现机械化和自动化生产，缺点是设备昂贵，需要专门的感应线圈。

因此，主要用于成批或大量生产的轴、齿轮等零件。

二、化学热处理化学热处理是将钢件置于合适的化学介质中加热和保温，使介质中的活性原子渗入钢件表层，以改变钢件表层的化学成分和组织，从而获得所需的力学性能或理化性能。

化学热处理的种类很多，依照渗入元素的不同，有渗碳，渗氮，碳氮共渗等，以适应不同的场合，其中以渗碳应用最广。

渗碳是将钢件置于渗碳介质中加热、保温，使分解出来的活性碳原子渗入钢的表层。

渗碳是采用密闭的渗碳炉，并向炉内通以渗碳剂（如煤油），加热到900~950℃，经较长的时间保温，使钢件表层增碳。

渗碳件通常采用低碳钢或低碳合金钢，渗碳后渗层深一般为0.5~2mm，表层含碳量w c将增至1%左右，经淬火和低温回火后，表层硬度达到56~64HRC，因而耐磨；而心部因仍是低碳钢，故保持其良好的塑性和韧性。

表面淬火的优点
表面淬火的优点主要包括：
1. 提高零件的硬度和耐磨性：通过表面淬火处理，可以在零件表面形成一层高硬度的组织，从而提高零件的硬度和耐磨性。

2. 保持零件内部的韧性：表面淬火处理只影响零件的表面层，而内部组织仍然保持良好的韧性，从而提高了零件的强度和抗冲击力。

3. 变形小：与传统的整体淬火相比，表面淬火处理的变形量较小，可以减小因热处理引起的零件形状和尺寸变化。

4. 操作简便：表面淬火处理可以在零件的局部或整个表面进行，操作简便，易于实现自动化生产。

5. 成本低：表面淬火处理通常只需要对零件的表面进行处理，不需要对整个零件进行加热和冷却，因此成本相对较低。

6. 可以改善材料的抗腐蚀性、抗疲劳性和尺寸精度等性能，从而延长其使用寿命和提高其制造精度。

因此，表面淬火技术广泛应用于汽车、机械、模具等制造行业，以提高零件的性能和使用寿命。
