表面淬火材料的硬度及淬火深度检测方法

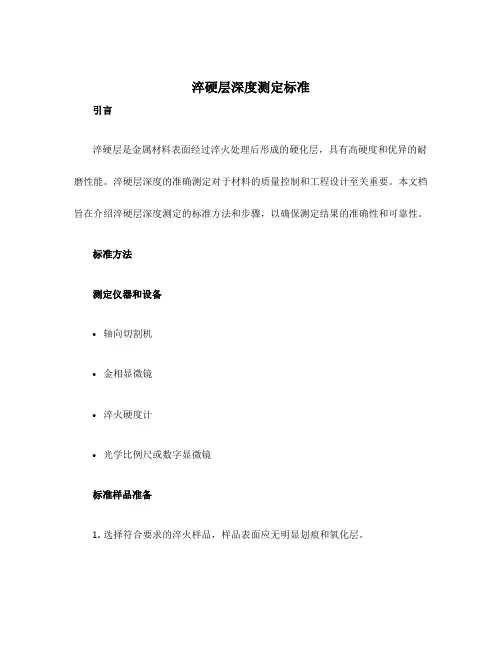

淬硬层深度测定标准引言淬硬层是金属材料表面经过淬火处理后形成的硬化层，具有高硬度和优异的耐磨性能。

淬硬层深度的准确测定对于材料的质量控制和工程设计至关重要。

本文档旨在介绍淬硬层深度测定的标准方法和步骤，以确保测定结果的准确性和可靠性。

标准方法测定仪器和设备•轴向切割机•金相显微镜•淬火硬度计•光学比例尺或数字显微镜标准样品准备1.选择符合要求的淬火样品，样品表面应无明显划痕和氧化层。

2.将样品进行必要的研磨和抛光处理，使其表面光滑、平整并去除样品表面的压痕和缺陷。

测定步骤1.将样品固定在轴向切割机上，调整切割速度和切割深度，以确保切割面的光滑和平整。

2.使用轴向切割机进行切割，以获得样品的横截面。

3.将切割面进行金相显微镜观察，找到淬硬层的起始点和终止点，并通过光学比例尺或数字显微镜测量两者之间的距离，即淬硬层的深度。

4.使用淬火硬度计对淬硬层进行硬度测试，以验证淬硬层的硬度性能。

测定结果报告根据上述测定方法，对淬硬层深度进行测定，并将结果记录在测定结果报告中。

报告应包括以下内容：1.样品信息：样品类型、编号等。

2.测定日期和地点。

3.测定仪器和设备的信息。

4.样品的切割面显微照片。

5.淬硬层起始点和终止点的位置和测量值。

6.淬硬层的平均深度。

7.淬硬层的硬度测试结果。

结论淬硬层深度的准确测定是评估材料质量和性能的重要指标之一。

本文档介绍了淬硬层深度测定的标准方法和步骤，旨在确保测定结果的准确性和可靠性。

使用合适的仪器和设备，并按照标准化的流程进行测量，可以获得准确的淬硬层深度数据，为材料的质量控制和工程设计提供重要依据。

淬火硬度hrc62全文共四篇示例，供读者参考第一篇示例：淬火硬度是一种表征材料硬度的重要指标，它反映了材料在淬火过程中获得的硬度水平。

在工程材料中，淬火硬度通常以HRC（硬度洛氏硬度）为单位进行表示，HRC62表示材料的硬度为62HRC。

HRC62的硬度水平处于中高水平，适用于对材料硬度要求较高的场合。

淬火硬度的提高可以通过控制淬火工艺参数来实现，例如淬火温度、保温时间、冷却速率等。

在淬火过程中，材料会受到快速冷却的作用，使其组织发生相变，从而提高硬度。

HRC62的硬度水平意味着材料经过淬火后能够获得较高的硬度，有较好的耐磨性和耐腐蚀性。

在实际工程中，HRC62的硬度通常应用于一些对材料硬度要求较高的零部件上，例如汽车发动机零部件、工程机械零部件、刀具等。

这些零部件需要具备较高的耐磨性和耐腐蚀性，以确保其在长期使用过程中不易发生磨损或腐蚀而导致失效。

HRC62的硬度水平还可以通过其他方式来实现，例如表面淬火、渗碳淬火等。

表面淬火是一种将薄层表面淬火以提高硬度的方法，适用于对零部件表面硬度要求较高的场合。

渗碳淬火则是通过在材料表面渗入碳元素再进行淬火，以提高表面硬度和耐磨性。

HRC62的硬度水平代表了材料具有一定的硬度和耐磨性，适用于对材料硬度要求较高的场合。

在工程中，我们可以通过控制淬火工艺参数或采用其他方式来实现HRC62的硬度水平，以满足不同零部件的硬度要求。

淬火硬度是实现材料硬度提高的一种有效方法，有助于提高材料的使用寿命和可靠性。

第二篇示例：淬火是一种金属热处理工艺，通过在高温下迅速冷却金属，使其获得一定的硬度和韧性。

淬火硬度是评价金属硬度和抗拉强度的一个重要指标，通常用HRC单位来表示。

HRC62是一种较高的淬火硬度，表明金属具有较高的硬度和抗磨损性能。

淬火硬度HRC62的金属通常包括碳素钢、合金钢、不锈钢等。

这些金属在经过淬火处理后，表面硬度可达HRC62以上，具有较高的耐磨性，适用于制造各种工具、模具、机械零件等高强度要求的产品。

渗碳淬火硬化层深度检测标准渗碳淬火是一种常用的表面处理方法，用于提高金属材料的硬度和耐磨性。

在渗碳淬火过程中，碳原子会渗透到金属表面，并与金属原子结合形成碳化物，从而形成硬化层。

硬化层的深度是评估渗碳淬火质量的重要指标之一。

渗碳淬火硬化层深度的检测标准主要有以下几种方法：1. 金相显微镜观察法：这是一种常用的检测方法，通过金相显微镜观察样品的横截面，可以清晰地看到硬化层的深度。

通常，硬化层的深度应符合相关标准要求。

2. 显微硬度计测量法：显微硬度计是一种常用的硬度测试仪器，可以测量材料的硬度。

通过在硬化层上进行一系列硬度测试，可以确定硬化层的深度。

通常，硬化层的深度应达到一定的数值范围。

3. 金相腐蚀法：金相腐蚀是一种将试样浸泡在特定腐蚀液中，以观察和测量试样表面的腐蚀情况的方法。

通过在硬化层上进行金相腐蚀实验，可以确定硬化层的深度。

通常，硬化层的深度应达到一定的腐蚀程度。

4. 电子显微镜观察法：电子显微镜是一种高分辨率的显微镜，可以观察到非常细小的结构。

通过在硬化层上使用电子显微镜观察，可以清晰地看到硬化层的深度。

通常，硬化层的深度应达到一定的微米级别。

以上是常用的渗碳淬火硬化层深度检测标准方法。

在实际应用中，可以根据具体情况选择合适的检测方法。

同时，还需要注意以下几点：1. 检测设备的准确性和精度：选择合适的检测设备，并确保其准确性和精度。

只有准确的检测结果才能有效评估渗碳淬火的质量。

2. 标准要求的合理性：检测标准应该合理，符合实际应用需求。

标准要求过高或过低都会影响渗碳淬火的质量评估。

3. 检测结果的可靠性：在进行检测时，需要保证样品的代表性和一致性。

只有可靠的检测结果才能准确评估渗碳淬火的质量。

总之，渗碳淬火硬化层深度的检测标准是评估渗碳淬火质量的重要指标之一。

通过选择合适的检测方法，并注意检测设备的准确性和精度，以及标准要求的合理性和检测结果的可靠性，可以有效评估渗碳淬火的质量。

这对于提高金属材料的硬度和耐磨性具有重要意义。

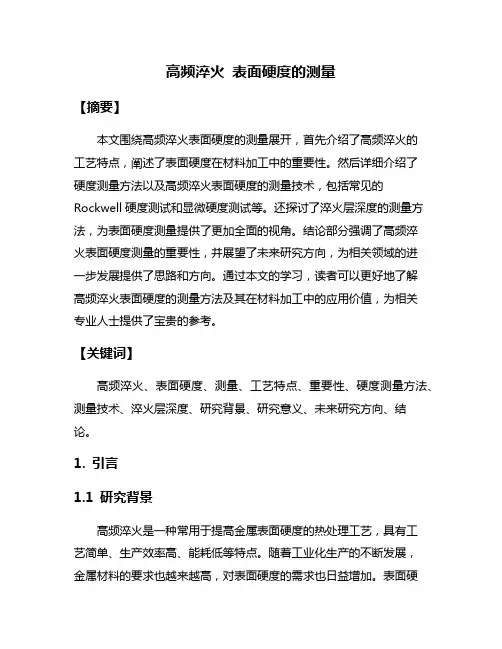

高频淬火表面硬度的测量【摘要】本文围绕高频淬火表面硬度的测量展开，首先介绍了高频淬火的工艺特点，阐述了表面硬度在材料加工中的重要性。

然后详细介绍了硬度测量方法以及高频淬火表面硬度的测量技术，包括常见的Rockwell硬度测试和显微硬度测试等。

还探讨了淬火层深度的测量方法，为表面硬度测量提供了更加全面的视角。

结论部分强调了高频淬火表面硬度测量的重要性，并展望了未来研究方向，为相关领域的进一步发展提供了思路和方向。

通过本文的学习，读者可以更好地了解高频淬火表面硬度的测量方法及其在材料加工中的应用价值，为相关专业人士提供了宝贵的参考。

【关键词】高频淬火、表面硬度、测量、工艺特点、重要性、硬度测量方法、测量技术、淬火层深度、研究背景、研究意义、未来研究方向、结论。

1. 引言1.1 研究背景高频淬火是一种常用于提高金属表面硬度的热处理工艺，具有工艺简单、生产效率高、能耗低等特点。

随着工业化生产的不断发展，金属材料的要求也越来越高，对表面硬度的需求也日益增加。

表面硬度的高低直接影响着金属材料的使用寿命和性能，因此对高频淬火表面硬度的测量变得至关重要。

当前常用的测量方法包括硬度计、显微硬度计和超声波测厚仪等，通过这些测量技术可以准确地获取高频淬火表面的硬度值。

淬火层深度的测量方法则可以帮助我们了解淬火过程的效果，从而指导生产中的调整和改进。

本文将对高频淬火表面硬度的测量进行深入探讨，旨在为相关领域的研究和生产提供参考和指导。

通过对表面硬度的准确测量，可以更好地评估材料的质量，指导工程设计和生产加工，满足不同领域的需求。

的内容到此结束。

1.2 研究意义高频淬火是一种常用的金属热处理工艺，可以显著提高材料的表面硬度和耐磨性。

随着工业领域对材料性能要求越来越高，研究高频淬火表面硬度的测量方法变得尤为重要。

表面硬度是材料抗压强度和耐磨性的重要指标，直接影响着材料的使用寿命和性能表现。

准确测量高频淬火表面硬度对于确保材料质量、提高产品的使用性能具有重要意义。

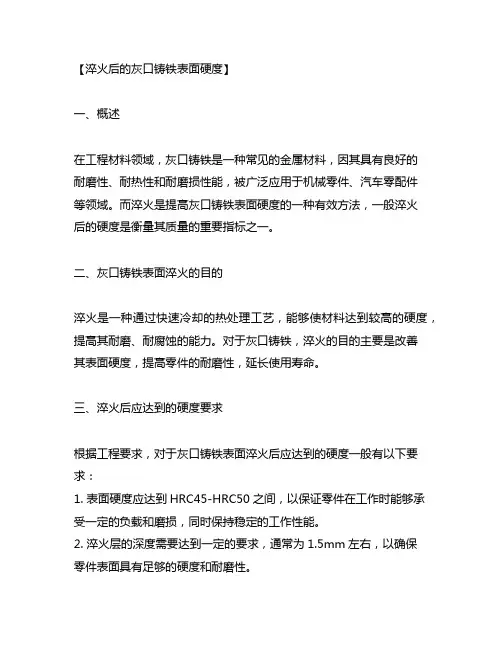

【淬火后的灰口铸铁表面硬度】一、概述在工程材料领域，灰口铸铁是一种常见的金属材料，因其具有良好的耐磨性、耐热性和耐磨损性能，被广泛应用于机械零件、汽车零配件等领域。

而淬火是提高灰口铸铁表面硬度的一种有效方法，一般淬火后的硬度是衡量其质量的重要指标之一。

二、灰口铸铁表面淬火的目的淬火是一种通过快速冷却的热处理工艺，能够使材料达到较高的硬度，提高其耐磨、耐腐蚀的能力。

对于灰口铸铁，淬火的目的主要是改善其表面硬度，提高零件的耐磨性，延长使用寿命。

三、淬火后应达到的硬度要求根据工程要求，对于灰口铸铁表面淬火后应达到的硬度一般有以下要求：1. 表面硬度应达到HRC45-HRC50之间，以保证零件在工作时能够承受一定的负载和磨损，同时保持稳定的工作性能。

2. 淬火层的深度需要达到一定的要求，通常为1.5mm左右，以确保零件表面具有足够的硬度和耐磨性。

四、淬火工艺对硬度的影响在灰口铸铁表面淬火的过程中，淬火工艺参数的选择对硬度有着重要的影响。

主要包括淬火温度、保温时间、冷却介质的选择等因素。

适当的工艺参数能够保证淬火层的硬度达到要求，而不当的选择则会影响淬火效果，导致硬度不达标或者出现裂纹等缺陷。

五、个人观点对于灰口铸铁表面淬火后应达到的硬度，我认为淬火工艺的选择和控制是非常重要的。

只有在严格控制工艺参数的基础上，才能够保证淬火层达到要求的硬度，同时避免零件出现不良的变形和裂纹。

对淬火后的零件进行合理的热处理回火，能够进一步提高其硬度和耐磨性，从而满足不同工况下的使用要求。

六、总结在本文中，我对灰口铸铁表面淬火后应达到的硬度进行了探讨，并就淬火的目的、硬度要求、淬火工艺的影响以及个人观点进行了阐述。

通过深入分析和论证，相信读者对灰口铸铁的淬火硬度要求有了更为全面和深入的理解。

希望本文能够为相关领域的专业人士提供一些参考和借鉴。

七、淬火工艺的优化为了确保灰口铸铁表面淬火后达到要求的硬度，淬火工艺的优化是至关重要的。

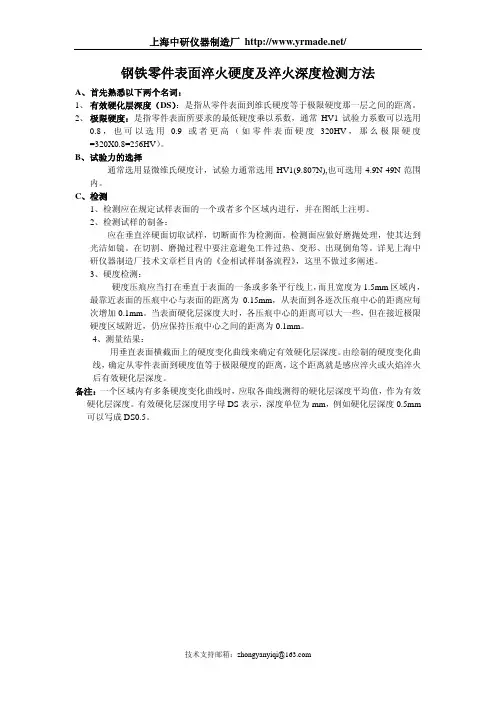

上海中研仪器制造厂 /钢铁零件表面淬火硬度及淬火深度检测方法A、首先熟悉以下两个名词：1、有效硬化层深度（DS）：是指从零件表面到维氏硬度等于极限硬度那一层之间的距离。

2、极限硬度：是指零件表面所要求的最低硬度乘以系数，通常HV1试验力系数可以选用0.8，也可以选用0.9或者更高（如零件表面硬度320HV，那么极限硬度=320X0.8=256HV）。

B、试验力的选择通常选用显微维氏硬度计，试验力通常选用HV1(9.807N),也可选用4.9N-49N范围内。

C、检测1、检测应在规定试样表面的一个或者多个区域内进行，并在图纸上注明。

2、检测试样的制备：应在垂直淬硬面切取试样，切断面作为检测面。

检测面应做好磨抛处理，使其达到光洁如镜。

在切割、磨抛过程中要注意避免工件过热、变形、出现倒角等。

详见上海中研仪器制造厂技术文章栏目内的《金相试样制备流程》，这里不做过多阐述。

3、硬度检测：硬度压痕应当打在垂直于表面的一条或多条平行线上，而且宽度为1.5mm区域内，最靠近表面的压痕中心与表面的距离为0.15mm，从表面到各逐次压痕中心的距离应每次增加0.1mm。

当表面硬化层深度大时，各压痕中心的距离可以大一些，但在接近极限硬度区域附近，仍应保持压痕中心之间的距离为0.1mm。

4、测量结果：用垂直表面横截面上的硬度变化曲线来确定有效硬化层深度。

由绘制的硬度变化曲线，确定从零件表面到硬度值等于极限硬度的距离，这个距离就是感应淬火或火焰淬火后有效硬化层深度。

备注：一个区域内有多条硬度变化曲线时，应取各曲线测得的硬化层深度平均值，作为有效硬化层深度。

有效硬化层深度用字母DS表示，深度单位为mm，例如硬化层深度0.5mm 可以写成DS0.5。

技术支持邮箱：zhongyanyiqi@。

感应淬火硬化层深度检测标准引言：感应淬火硬化是一种常用的表面处理方法，可使金属件表面形成硬且耐磨的淬火层，提高零件的使用寿命和耐磨性。

而淬火层的深度是影响零件性能的重要指标之一，因此对感应淬火硬化层深度进行准确检测是非常重要的。

本文将详细介绍感应淬火硬化层深度检测的标准和方法。

一、感应淬火硬化层深度的定义感应淬火硬化层深度是指在感应淬火后，金属件表面形成的硬化层的厚度。

它直接影响零件的强度、耐磨性和使用寿命。

淬火层深度的合理控制是确保零件质量的重要保证。

二、感应淬火硬化层深度检测标准的制定为了确保感应淬火硬化层深度的准确检测，制定相应的检测标准是必要的。

通常，感应淬火硬化层深度的检测标准应包括以下几个方面：1. 检测方法的选择：常用的感应淬火硬化层深度检测方法有金相显微镜法、硬度计法和微区分析法等。

根据具体情况选择合适的检测方法。

2. 检测仪器的要求：确保所使用的检测仪器的精度和稳定性，以保证检测结果的准确性。

3. 检测位置的选取：对于大批量生产的零件，应在不同位置进行淬火层深度的检测，以确保整体质量的稳定性。

4. 淬火层深度的要求：根据具体应用要求和零件的使用环境，制定合理的淬火层深度要求。

同时，还应考虑到加工余量和工艺控制的因素。

三、感应淬火硬化层深度检测方法目前常用的感应淬火硬化层深度检测方法主要有以下几种：1. 金相显微镜法：使用金相显微镜对感应淬火硬化层进行观察和测量，通过显微镜的放大倍数和图像分析软件，可以准确测量淬火层的深度。

2. 硬度计法：利用硬度计对感应淬火硬化层进行表面硬度测试，通过硬度值的变化来判断淬火层的深度。

3. 微区分析法：使用扫描电子显微镜（SEM）和能谱仪等设备，对感应淬火硬化层进行微区分析，从而确定淬火层的深度和成分。

以上方法各有优缺点，选择合适的方法需要根据具体情况进行综合考虑。

四、感应淬火硬化层深度检测的注意事项在进行感应淬火硬化层深度检测时，需要注意以下几个方面：1. 样品制备：对于不同形状和尺寸的零件，需要根据实际情况进行样品制备，以确保检测的准确性和可靠性。

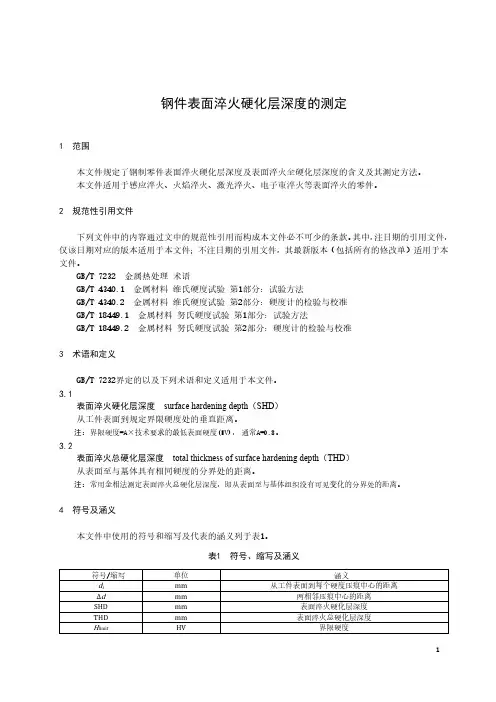

钢件表面淬火硬化层深度的测定1 范围本文件规定了钢制零件表面淬火硬化层深度及表面淬火全硬化层深度的含义及其测定方法。

本文件适用于感应淬火、火焰淬火、激光淬火、电子束淬火等表面淬火的零件。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 7232 金属热处理 术语GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法GB/T 4340.2 金属材料 维氏硬度试验 第2部分：硬度计的检验与校准GB/T 18449.1 金属材料 努氏硬度试验 第1部分：试验方法GB/T 18449.2 金属材料 努氏硬度试验 第2部分：硬度计的检验与校准3 术语和定义GB/T 7232界定的以及下列术语和定义适用于本文件。

表面淬火硬化层深度 surface hardening depth（SHD）从工件表面到规定界限硬度处的垂直距离。

注：界限硬度=A×技术要求的最低表面硬度(HV)，通常A=0.8。

表面淬火总硬化层深度 total thickness of surface hardening depth（THD）从表面至与基体具有相同硬度的分界处的距离。

注：常用金相法测定表面淬火总硬化层深度，即从表面至与基体组织没有可见变化的分界处的距离。

4 符号及涵义本文件中使用的符号和缩写及代表的涵义列于表1。

表1 符号、缩写及涵义符号/缩写 单位 涵义d i mm从工件表面到每个硬度压痕中心的距离Δd mm两相邻压痕中心的距离SHD mm表面淬火硬化层深度THD mm表面淬火总硬化层深度H limit HV界限硬度5 测定原理根据垂直于工件表面的横截面上硬度梯度曲线来确定硬化层深度。

用图解法从硬度与距表面距离的分布曲线上得出硬化层深度。

表面淬火总硬化层深度采用硬度法（检测硬度变化）或用金相法（观察组织变化）测定。

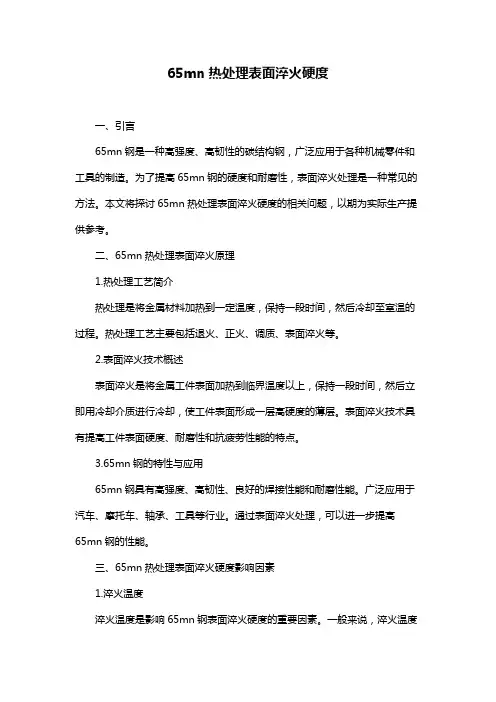

65mn热处理表面淬火硬度一、引言65mn钢是一种高强度、高韧性的碳结构钢，广泛应用于各种机械零件和工具的制造。

为了提高65mn钢的硬度和耐磨性，表面淬火处理是一种常见的方法。

本文将探讨65mn热处理表面淬火硬度的相关问题，以期为实际生产提供参考。

二、65mn热处理表面淬火原理1.热处理工艺简介热处理是将金属材料加热到一定温度，保持一段时间，然后冷却至室温的过程。

热处理工艺主要包括退火、正火、调质、表面淬火等。

2.表面淬火技术概述表面淬火是将金属工件表面加热到临界温度以上，保持一段时间，然后立即用冷却介质进行冷却，使工件表面形成一层高硬度的薄层。

表面淬火技术具有提高工件表面硬度、耐磨性和抗疲劳性能的特点。

3.65mn钢的特性与应用65mn钢具有高强度、高韧性、良好的焊接性能和耐磨性能。

广泛应用于汽车、摩托车、轴承、工具等行业。

通过表面淬火处理，可以进一步提高65mn钢的性能。

三、65mn热处理表面淬火硬度影响因素1.淬火温度淬火温度是影响65mn钢表面淬火硬度的重要因素。

一般来说，淬火温度越高，工件表面硬度越高。

但过高的淬火温度可能导致工件变形或断裂。

因此，在实际生产中需要合理控制淬火温度。

2.保温时间保温时间是指工件在加热温度下保持的时间。

适当的保温时间可以保证65mn钢表面淬火硬度的提高。

但过长的保温时间可能导致工件心部硬度不足，影响整体性能。

3.冷却介质冷却介质的选择对65mn钢表面淬火硬度也有很大影响。

常用的冷却介质有水、油、气体等。

冷却介质的特性和冷却速度会影响淬火硬度。

合理选择冷却介质可以提高65mn钢表面淬火硬度。

四、65mn热处理表面淬火硬度检测与分析1.硬度检测方法常用的硬度检测方法有布氏硬度法、洛氏硬度法和维氏硬度法等。

在本研究中，采用洛氏硬度法对65mn钢表面淬火硬度进行检测。

2.硬度测试结果与分析根据实验检测数据，65mn钢表面淬火硬度在不同的淬火温度、保温时间和冷却介质条件下存在差异。

热处理工件硬度的检测方法表面热处理分为两大类，一类是表面淬火回火热处理，另一类是化学热处理，其硬度检验方法如下：1、表面淬火回火热处理表面淬火回火热处理通常用感应加热或火焰加热的方式进行。

主要技术参数是表面硬度、局部硬度和有效硬化层深度。

硬度检测可采用维氏硬度计，也可采用洛氏或表面洛氏硬度计。

试验力（标尺）的选择与有效硬化层深度和工件表面硬度有关。

维氏硬度计、表面洛氏硬度计和洛氏硬度计试验的选择可参照表1、表2和表3。

表1 维氏试验力的选择表2 表面洛氏硬度标尺的选择表3洛氏硬度标尺的选择表1~表3分别是采用维氏硬度计、表面洛氏硬度计和洛氏硬度计时，对应于不同的热处理工件表面硬化层深度和热处理工件表面硬度值维氏硬度试验力和洛氏、表面洛氏硬度标尺的选择表。

由表1~表3可知：1.1维氏硬度计是测试热处理工件表面硬度的重要手段，它可选用0.5~100kg的试验力，测试薄至0.05mm厚的表面硬化层，它的精度是最高的，可分辨出热处理工件表面硬度的微小差别。

另外，有效硬化层浓度也要由维氏硬度计来检测，所以，对于进行表面热处理加工或大量使用表面热处理工件的单位，配备一台维氏硬度计是有必要的。

1.2表面洛氏硬度计也是十分适于测试表面淬火工件硬度的，表面洛氏硬度计有三种标尺可以选择。

可以测试有效硬化深度超过0.1mm的各种表面硬化工件。

尽管表面洛氏硬度计的精度没有维氏硬度计高，但是作为热处理工厂质量管理和合格检查的检测手段，已经能够满足要求。

况且它还具有操作简单、使用方便、价格较低，测量迅速、可直接读取硬度值等特点，利用表面洛氏硬度计可对成批的表面热处理工件进行快速无损的逐件检测。

这一点对于金属加工和机械制造工厂具有重要意义。

1.3当表面热处理硬化层较厚时，也可采用洛氏硬度计。

当热处理硬化层厚度在0.4~0.8mm时，可采用HRA标尺，当硬化层厚度超过0.8mm时，可采用HRC标尺。

1.4维氏、洛氏和表面洛氏三种硬度值可以方便地进行相互换算，转换成标准、图纸或用户需要的硬度值。

高频淬火的淬硬层深度（最新版）目录一、高频淬火概述二、高频淬火淬硬层深度的测量方法1.破坏性测量方法2.非破坏性测量方法三、影响淬硬层深度的因素1.感应加热电流的频率2.加热功率3.淬火温度四、如何检测高频淬火淬硬层深度1.测量工具和设备2.检测步骤五、结论正文一、高频淬火概述高频淬火是一种金属热处理方法，主要应用于工业金属零件表面淬火。

这种方法通过使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火，以提高工件表面的硬度和耐磨性。

二、高频淬火淬硬层深度的测量方法高频淬火淬硬层深度的测量方法主要有破坏性测量和非破坏性测量两种。

1.破坏性测量方法破坏性测量方法是通过取截面进行硬度分析来测量淬硬层深度。

这种方法可以直接得到淬硬层的深度，但会对工件造成一定的破坏。

2.非破坏性测量方法非破坏性测量方法主要是通过 X 光透射检测来测量淬硬层深度。

这种方法不会对工件造成破坏，但测量结果可能存在一定的误差。

三、影响淬硬层深度的因素淬硬层深度的影响因素主要有感应加热电流的频率、加热功率和淬火温度。

1.感应加热电流的频率感应加热电流的频率越低，淬硬层越浅；反之，频率越高，硬层越深。

2.加热功率加热功率越大，淬硬层深度越深；反之，加热功率越小，淬硬层深度越浅。

3.淬火温度淬火温度越高，淬硬层深度越浅；反之，淬火温度越低，淬硬层深度越深。

四、如何检测高频淬火淬硬层深度检测高频淬火淬硬层深度需要使用硬度计和 X 光透射设备。

具体检测步骤如下：1.测量工件的厚度或直径，查一下工件要求硬化层层深要求的下限。

2.将此下限尺寸磨去，再查一下硬度要求的下限。

3.如硬度正好是下限，测量一下现在工件的厚度或直径，将工件原尺寸减去工件的现尺寸，就是它的淬硬层。

4.如硬度偏高或偏低，重复上述操作即可。

五、结论高频淬火淬硬层深度的测量是一个重要的环节，影响着工件的使用效果。

硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力，是衡量材料软硬的判据，是一个综合的物理量。

材料的硬度越高，耐磨性越好，故常将硬度值作为衡量材料耐磨性的重要指标之一。

硬度的测定常用压入法。

把规定的压头压入金属材料表面层，然后根据压痕的面积或深度确定其硬度值。

根据压头和压力不同，常用的硬度指标有布氏硬度（HBS、HBW）、洛氏硬度（HRA、HRB、HRC等）和维氏硬度（HV）。

一、布氏硬度1、试验原理用直径为D的淬火钢球或硬质合金球，以相应的试验力F压入试样表面，保持规定的时间后卸除试验力，在试样表面留下球形压痕，如左图所示。

布氏硬度值用球面压痕单位面积上所承受的平均压力表示。

用淬火钢球作压头时，布氏硬度用符号“HBS”表示;用硬质合金球作压头，布氏硬度用符号“HBW”表示。

HBS(HBW)：用钢球（硬质合金球）试验的布氏硬度值；F：试验力（N）；d：压痕平均直径（mm）；D：钢球（硬质合金球）直径（mm）．布氏硬度的单位为N/mm2，但习惯上只写明硬度值而不标出单位。

2、选择试验规范在进行布氏硬度试验时，钢球直径Ｄ、施加的试验力Ｆ和试验力保持时间、应根据被测试金属的种类和试样厚度，按下表所示的布氏硬度试验规范正确地进行选择。

布氏硬度试验规范材料布氏硬度0.102Ｆ/D 2 备注钢及铸铁＜ 140＞ 1401030Ｆ单位：ＮＤ单位： mm由布氏硬度值的计算公式可以看出，当所加试验力Ｆ与钢球（或硬质合金球）直径Ｄ已选定时，硬度埴HBS（HBW）只与压痕直径d 有关。

d 越大，则HBS（HBW）值越小，表明材料越软；反之，d 越小，HBS（HBW）值越大，表明材料越硬。

除了采用钢球（或硬质合金球）直径Ｄ为10ｍｍ，试验力Ｆ为3000ｋｇｆ（２９４２１Ｎ），保持时间10－15s的试验条件外，在其它试验条件下测得的硬度值，应在符号HBS的后面用相应的数字注明压头直径、试验力大小和试验力保持时间。

淬火层深度测试淬火是指利用快速冷却的方式来改善金属材料的硬度和强度，常应用于制造汽车、航空、军事等领域中的零部件和配件。

而淬火层深度是淬火过程中的关键参数之一，对于材料的性能变化有着非常重要的影响。

下面将详细介绍淬火层深度的测试方法和相关知识。

一、什么是淬火层深度？淬火层深度是指在淬火过程中形成的硬度超过临界硬度的表面层深度，通常取硬度降低到临界硬度时的深度来进行衡量。

淬火层深度越大，表面的硬度和强度也就越高，相应地，材料的耐磨性和耐腐蚀性也会得到提高。

二、淬火层深度的测试方法1、金相分析法金相分析法是通过对目测淬火层形态、显微组织和图像进行分析，确定淬火层深度的一种方法。

在测试时，首先需对样品进行金相制备，然后使用金相显微镜或扫描电子显微镜对样品进行观察和分析，最后根据观察结果来确定淬火层深度。

2、硬度测试法硬度测试法可以通过测量表面硬度的变化来确定淬火层深度。

在测试时通常会使用硬度测量仪或者洛氏硬度计等设备，将其置于样品表面，施加一定的压力，然后读取硬度值，根据不同材料的情况，结合硬度-深度曲线图进行计算，得到淬火层深度。

3、腐蚀测试法腐蚀测试法主要是通过在淬火后，将样品置于一定的腐蚀介质中，测量腐蚀后的淬火层深度来确定。

在测试时需要注意的是，腐蚀介质应当是一个理想的化学试剂，不会对金属样品产生氢气、气体泡等影响，否则无法得出准确的淬火层深度。

三、影响淬火层深度的因素1、淬火方法和工艺参数淬火方法和工艺参数是影响淬火层深度的主要因素之一，淬火时的温度、时间、冷却速度等工艺参数都会影响淬火层深度的形成，不同的淬火方法和工艺参数会在一定程度上影响淬火层的深度和组织形态。

2、材料类型和组织结构材料类型和组织结构也是影响淬火层深度的重要因素之一。

同样的淬火工艺，在不同材料类型中所形成的淬火层深度并不一样，而且在不同的组织结构中，淬火层深度也会出现差异。

3、处理前材料状态处理前的材料状态也会对淬火层深度形成产生影响。

淬火层测量
淬火层是金属材料表面的一层薄膜，它的硬度和强度更高，可以有效地提高材料的耐磨性和抗拉力，在金属加工中起着至关重要的作用。

因此，在生产加工中，需要对淬火层进行测量，以确保材料的质量和性能符合要求。

淬火层的测量可以通过多种方法进行，其中比较成熟的技术包括金相显微镜、超声波探伤、磁粉探伤等。

在实际应用中，通常选择合适的方法进行测量，并根据实际需要进行调整和优化。

金相显微镜是常用的测量淬火层的方法之一，它采用高倍率显微镜观察淬火层的形貌和组织结构，可以非常直观地判断淬火层的质量和深度。

但是，金相显微镜需要对样品进行打磨和抛光，影响生产效率，也容易对材料进行二次加工。

因此，在实际应用中，超声波探伤和磁粉探伤逐渐成为更为普遍的选择。

超声波探伤是一种无损检测的技术，采用超声波测量淬火层的硬度和厚度，其优点是可以对大量样品进行快速测量，且不需要对样品进行打磨和抛光，有利于提高生产效率。

同时，超声波探测器的应用范围广泛，可适用于多种不同材质的淬火层测量。

磁粉探伤是另一种常见的测量淬火层的方法，它利用磁场和磁粉粒子来检测材料表面的缺陷和裂纹。

磁粉探伤具有测量深度大、检测精度高、非接触式等优点，但也存在一定的局限性，例如对材料的表面质量和清洁度要求较高等。

总之，测量淬火层是一项非常重要的生产环节，它不仅可以确保产品的质量和性能，还可以为生产过程中的优化提供参考。

对于具体的测量方法，需要根据实际需要进行选择，并在实际应用中不断优化和改进。

表面淬火深度表面淬火深度是指在材料表面形成的淬火层的厚度。

淬火是金属加工中常用的一种热处理方法，通过迅速冷却材料使其硬化和强化。

而表面淬火深度则是淬火过程中最外层的一层淬火层的厚度。

表面淬火深度的大小对材料的性能有着重要影响。

淬火层的形成可以使材料表面硬度大幅度提高，从而增加材料的耐磨性、耐蚀性和抗疲劳性能。

同时，淬火层还可以提高材料的强度和韧性，使其具有更好的抗拉强度和冲击韧性。

淬火的原理是通过快速冷却使材料表面产生相变，并形成马氏体结构。

马氏体结构具有较高的硬度和脆性，可以使材料的表面硬度得到显著提高。

而淬火层的深度则取决于材料的成分、形状和冷却介质等因素。

表面淬火深度的测量一般采用显微硬度测试方法。

通过在淬火层上进行硬度测试，可以确定淬火层的硬度和厚度。

常用的测试方法有巴氏硬度测试和维氏硬度测试等。

其中，巴氏硬度测试是通过在材料表面施加一定压力，然后测量压痕的尺寸来计算淬火层深度的。

淬火层深度的大小与材料的性能密切相关。

一般来说，淬火层越深，材料的表面硬度越高，抗磨损能力和耐蚀性能也越强。

但是，过大的淬火层深度也会导致材料的韧性下降，容易产生裂纹和断裂。

因此，在实际应用中，需要根据材料的具体要求和使用环境选择合适的淬火层深度。

提高表面淬火深度的方法有很多。

一种常用的方法是调节冷却介质的温度和浸泡时间，以控制淬火层的形成。

另外，还可以通过改变材料的成分和添加合适的合金元素来增加淬火层的深度。

此外，采用适当的淬火工艺参数，如冷却速度、温度梯度等，也可以有效地提高淬火层的深度。

表面淬火深度是表征材料淬火层厚度的重要参数，对材料的性能有着重要影响。

通过合适的淬火工艺和参数，可以控制和调节淬火层的深度，从而使材料具有更好的性能和使用寿命。

在实际应用中，需要根据具体要求和使用环境选择合适的淬火层深度，以达到最佳的加工效果和使用效果。
