变压器基础知识介绍

变压器基础知识变压器基础知识有哪些变压器基础知识有哪些第一章：通用部分1.1 什么是变压器？答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

1.2 什么是局部放电？答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。

1.3 局放试验的目的是什么？答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。

1.4 什么是铁损？答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。

包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。

1.5 什么是铜损？答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。

1.6 什么是高压首端？答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。

1.7 什么是高压首头？答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。

1.8 什么是主绝缘？它包括哪些内容？答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。

它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。

1.9 什么是纵绝缘？它包括哪些内容？答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。

它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。

1.10 高压试验有哪些？分别考核重点是什么？答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。

变压器基础知识有哪些变压器基础知识有哪些第一章：通用部分1.1 什么是变压器？答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

1.2 什么是局部放电？答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。

1.3 局放试验的目的是什么？答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。

1.4 什么是铁损？答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。

包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。

1.5 什么是铜损？答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。

1.6 什么是高压首端？答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。

1.7 什么是高压首头？答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。

1.8 什么是主绝缘？它包括哪些内容？答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。

它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。

1.9 什么是纵绝缘？它包括哪些内容？答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。

它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。

1.10 高压试验有哪些？分别考核重点是什么？答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。

变压器的基础知识一、变压器:就是一种静止的电机,它利用电磁感应原理将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。

换句话说,变压器就就是实现电能在不同等级之间进行转换。

二、结构:铁心与绕组:变压器中最主要的部件,她们构成了变压器的器身。

铁心:构成了变压器的磁路,同时又就是套装绕组的骨架。

铁心由铁心柱与铁轭两部分构成。

铁心柱上套绕组,铁轭将铁心柱连接起来形成闭合磁路。

铁心材料:为了提高磁路的导磁性能,减少铁心中的磁滞、涡流损耗,铁心一般用高磁导率的磁性材料——硅钢片叠成。

硅钢片有热轧与冷轧两种,其厚度为0、35～0、5mm,两面涂以厚0、02～0、23mm的漆膜,使片与片之间绝缘。

绕组:绕组就是变压器的电路部分,它由铜或铝绝缘导线绕制而成。

一次绕组(原绕组):输入电能二次绕组(副绕组):输出电能她们通常套装在同一个心柱上,一次与二次绕组具有不同的匝数,通过电磁感应作用,一次绕组的电能就可传递到二次绕组,且使一、二次绕组具有不同的电压与电流。

其中,两个绕组中,电压较高的我们称为高压绕组,相应的电压较低的称为低压绕组。

从高、低压绕组的相对位置来瞧,变压器的绕组又可分为同心式、交迭式。

由于同心式绕组结构简单,制造方便,所以,国产的均采用这种结构,交迭式主要用于特种变压器中。

其她部件:除器身外,典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。

三、额定值额定值就是制造厂对变压器在指定工作条件下运行时所规定的一些量值。

额定值通常标注在变压器的铭牌上。

变压器的额定值主要有:1、额定容量S N额定容量就是指额定运行时的视在功率。

以 V A 、kV A 或MV A 表示。

由于变压器的效率很高,通常一、二次侧的额定容量设计成相等。

2、额定电压U 1N 与U 2N正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压U 1N 。

二次侧的额定电压U 2N 就是指变压器一次侧加额定电压时二次侧的空载电压。

变压器基础知识变压器是一种电气设备，主要用于改变交流电的电压。

它是电力系统中非常重要的组成部分，广泛应用于发电、输电和配电系统中。

一、基本原理变压器的基本原理是电磁感应。

当交流电通过一个线圈时，会在线圈中产生一个交变磁场。

当另一个线圈靠近时，这个交变磁场会感应出电动势，从而在第二个线圈中产生电流。

这样，交流电的电能就被从第一个线圈传递到第二个线圈，实现了电压的变换。

二、结构组成变压器主要由两个线圈和一个铁芯组成。

铁芯通常由硅钢片叠压而成，用于增强磁路，减小磁通漏磁。

两个线圈分别称为原线圈和副线圈。

原线圈接入电源，副线圈则输出电压。

原线圈和副线圈之间通过磁场相互耦合，形成了电压变换的效果。

三、工作原理变压器的工作原理可以分为两种模式：步进模式和连续模式。

1. 步进模式：在步进模式下，变压器的输入和输出电压是以不连续的形式变化的。

当原线圈电流变化时，磁场也会随之变化，从而引起副线圈中的电动势变化，最终导致输出电压的变化。

2. 连续模式：在连续模式下，变压器的输入和输出电压是以连续的形式变化的。

当原线圈电流变化时，磁场也会相应地变化，但副线圈中的电动势不会立即变化，而是随着时间的推移逐渐变化，从而实现输出电压的稳定。

四、类型分类根据用途和结构的不同，变压器可以分为很多不同的类型。

常见的变压器类型包括：配电变压器、互感器、自耦变压器等。

1. 配电变压器：用于将高压输电线路的电压降低到适合家庭、工业和商业用电的电压。

2. 互感器：主要用于测量、保护和控制电力系统中的电流和电压。

3. 自耦变压器：在自耦变压器中，原线圈和副线圈是通过共用一部分线圈实现的，这种类型的变压器常用于电力系统中的电压调节。

五、应用领域变压器在电力系统中起着至关重要的作用。

它们被广泛应用于发电厂、变电站和配电系统中。

1. 发电厂：发电厂通过变压器将发电机产生的高电压变成适合输送的电压，然后送入输电系统。

2. 变电站：变电站是电力系统中的重要节点，变压器在变电站中用于升压、降压、分配电能等功能。

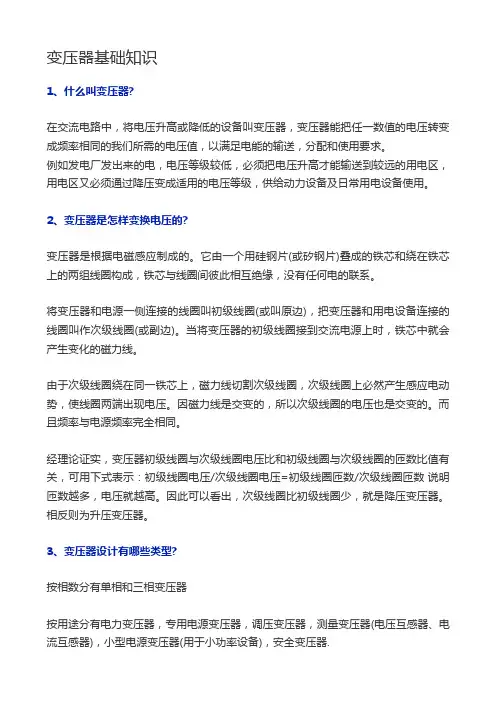

变压器基础知识1、什么叫变压器?在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。

例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。

2、变压器是怎样变换电压的?变压器是根据电磁感应制成的。

它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系。

将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)，把变压器和用电设备连接的线圈叫作次级线圈(或副边)。

当将变压器的初级线圈接到交流电源上时，铁芯中就会产生变化的磁力线。

由于次级线圈绕在同一铁芯上，磁力线切割次级线圈，次级线圈上必然产生感应电动势，使线圈两端出现电压。

因磁力线是交变的，所以次级线圈的电压也是交变的。

而且频率与电源频率完全相同。

经理论证实，变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有关，可用下式表示：初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数 说明匝数越多，电压就越高。

因此可以看出，次级线圈比初级线圈少，就是降压变压器。

相反则为升压变压器。

3、变压器设计有哪些类型?按相数分有单相和三相变压器按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变压器.按结构分有芯式和壳式两种。

线圈有双绕组和多绕组，自耦变压器。

按冷却方式分有油浸式和空气冷却式。

4、变压器部件是由哪些部分组成的?变压器部件主要是由铁芯、线圈组成，此外还有油箱、油枕、绝缘套管及分接开头等。

5、变压器油有什么用处?变压器油的作用是：(1)、绝缘作用(2)、散热作用(3)、消灭电弧作用6、什么是自耦变压器?自耦变压器只有一组线圈，次级线圈是从初级线圈抽头出来的，它的电能传递，除了有电磁感应传递外，还有电的传送，这种变压器硅钢片和铜线数量比一般变压器要少，常用作调节电压。

变压器的基础知识变压器是一种电力传输和转换设备，广泛应用于电力系统中。

它通过电磁感应原理实现了电压的升降转换。

本文将介绍变压器的基础知识，包括工作原理、结构和应用等方面。

一、工作原理变压器的工作原理是基于电磁感应现象。

当变压器的一侧通以交流电流时，产生的交变磁场会穿过另一侧的线圈，从而在该线圈中感应出电动势。

根据楞次定律，感应电动势的大小与磁场的变化率成正比。

通过合理设计线圈的匝数比，可以实现输入端电压和输出端电压的升降转换。

二、结构组成变压器主要由铁心、一次线圈和二次线圈组成。

铁心是由高导磁率的硅钢片叠压而成，以提高磁通的传导效率。

一次线圈位于铁心的输入端，通以输入电流；二次线圈位于铁心的输出端，输出电流经由其流出。

通过铁心的引导和线圈的匝数比例，可以实现输入输出电压的转换。

三、工作模式根据输入输出电压的关系，变压器可分为升压变压器和降压变压器两种工作模式。

升压变压器将输入电压升高到输出电压，适用于输电线路中远距离输送电能；降压变压器将输入电压降低到输出电压，适用于家庭和工业用电。

四、应用领域变压器被广泛应用于电力系统中。

在输电过程中，变压器起到调整电压、降低线路损耗和提高传输效率的作用。

在家庭和工业用电中，变压器被用于将高电压的输电线路电压降低到安全可靠的电压，以供给各类电器设备使用。

此外，变压器还应用于电力设备的测试、实验和研究等领域。

五、常见问题1. 变压器有哪些常见故障？常见的变压器故障包括短路故障、绝缘损坏、线圈过热和冷却系统故障等。

2. 变压器的效率如何衡量？变压器的效率可以通过输入功率和输出功率的比值来衡量，通常以百分比形式表示。

3. 变压器的额定容量是什么意思？变压器的额定容量是指其设计和制造时可以连续运行的功率上限，通常以千伏安（kVA）为单位。

六、总结变压器是电力系统中不可或缺的设备，通过电磁感应原理实现了电压的升降转换。

它具有结构简单、工作可靠、效率高等优点，被广泛应用于输电和配电系统中。

变压器基础知识培训变压器是电力系统中常见且重要的电气设备，承担着改变电压、输配电、节能减排等重要任务。

为了更好地了解和应用变压器，下面将对变压器的基础知识进行培训。

一、什么是变压器变压器是一种通过电磁感应原理，将交流电能从一个电路传输到另一个电路的静态电气设备。

它由两个或多个线圈（一般为铜线绕制）和铁芯组成，其中一个线圈为输入侧，另一个线圈为输出侧。

通过变压器，可以实现电压的升高或降低。

二、变压器的工作原理变压器的工作原理基于电磁感应现象。

当输入端通入交流电流时，通过线圈产生的磁场会在铁芯中形成磁通。

磁通的变化又会诱导出输出线圈中的电动势，进而产生输出电流。

变压器工作时，输入和输出的电能通过铁芯以电磁能量的形式进行传递。

三、变压器的结构变压器的主要组成部分包括铁芯、线圈和外壳。

铁芯通常由层叠的硅钢片组成，其目的是增加磁阻，从而减小铁芯的功率损耗。

线圈则是由导线绕制而成，一般采用铜线，以减小线圈的电阻和电能损耗。

外壳则是保护变压器内部零部件，并使其具有结构完整性和耐腐蚀性。

四、变压器的类型根据使用场合和用途的不同，变压器可以分为多种类型，包括配电变压器、电力变压器、自耦变压器、隔离变压器等。

配电变压器主要用于城市或工业区的低压电网中，将高压电能转换为低压供给用户；电力变压器通常用于电力系统中的发电厂、变电站等，起到输电、分配和传输电能的作用。

五、变压器的额定容量和参数变压器的额定容量和参数是指变压器设计和制造时的设计工作条件和技术规格。

额定容量表示变压器设计能够正常运行的最大容量，一般以千伏安（KVA）为单位。

额定电压则是指输入侧和输出侧的额定电压值。

此外，变压器还具有负载损耗、空载损耗、短路阻抗等参数，这些参数直接影响着变压器的运行效率和质量。

六、变压器的保护和维护为了保障变压器的正常运行和延长使用寿命，必须进行相应的保护和维护措施。

主要的保护装置包括过流保护、过压保护、温度保护等，这些装置可以监测变压器的工作状态，并在故障发生时采取相应的措施。

变压器的基础知识一、变压器的分类1、按照变压器的冷却方式分类冷却形式（一般用4各字母表示）字母代表的意义․对于变压器，一般用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质，其中：O代表矿物油或燃点不大于300℃的合成绝缘液体；K代表燃点大于300℃的绝缘液体；L代表燃点不可测出的绝缘液体。

․第二个字母表示内部冷却介质的循环方式，其中：N代表流经冷却设备和绕组内部的油流是自然的热对流循环；F代表冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D代表冷却设备中的油流是强迫循环，至少在主要绕组内的油流是强迫导向循环。

․第三个字母表示外部冷却介质，其中：A代表空气；W代表水。

․第四个字母表示外部冷却介质的循环方式，其中：N代表自然对流；F代表强迫循环（风扇、泵等）。

现在高电压、大容量变压器均采用变压器油作为变压器绕组内部的冷却介质，因此变压器冷却方式的字母表示第一个字母均为O。

油在变压器绕组内部的循环方式有三种：自然热对流循环；非导向强油循环；导向强油循环，分别用N、F、D表示。

变压器的外部冷却介质有空气和水，分别用A和W表示，现在变压器一般采用空气作为外部冷却介质，因此第三个字母一般为A。

空气有两种循环方式：自然对流和强迫循环，分别用N和F表示。

因此对于油浸式变压器，一般有以下几种冷却方式：․ONAN（油浸自冷式）：通过油的自然热对流带走热量，没有其他冷却设备。

․ONAF（油浸风冷式）：在油浸自冷式(ONAN)的基础上，另加风扇给油箱壁和油管或片散吹风，以加强散热作用。

․OFAF（强迫油循环非导向风冷式）：用油泵将变压器上部的热油吸入冷却器，流过冷却管簇，将热量传给冷却管，由冷却管簇对空气放出热量。

空气侧则通过变压器风扇将空气吸入，使之流过空气管簇，吸收热量，吹出冷却器外，从而达到变压器冷却的目的。

流经绕组内部的油流是热对流循环。

․ODAF（强迫油循环导向风冷却式）：用油泵将变压器上部的热油吸入冷却器，流过冷却管簇，将热量传给冷却管，由冷却管簇对空气放出热量。

变压器专业基础知识
变压器是电力系统中最基本的电力设备之一，用于将交流电的
电压从一个电平转换到另一个电平。

本文将介绍变压器的基础知识，包括基本原理、构造、工作原理和类型。

1. 基本原理
变压器的基本原理是磁感应定律和法拉第电磁感应定律。

当交
流电通过变压器中的一条线圈时，产生的磁感应力将导致在另一条
线圈中产生电动势，从而改变电压大小。

简单来说，变压器通过磁
场将电能从一端传输到另一端，从而改变电压大小。

2. 构造
变压器由铁芯和线圈组成。

铁芯是用来在变压器内部建立磁场的，一般由硅钢板制成，具有低磁导率和高电阻率。

线圈分为一次
线圈和二次线圈。

一次线圈接在输入电源上，二次线圈接在输出电
负载上。

由于铁芯的存在，一次线圈和二次线圈被隔离开了，因此
可以实现不同电压的传输。

3. 工作原理
在变压器内部，一次线圈被连接到交流电源，流过线圈的电流
将导致交变磁通量在铁芯内产生。

这个交变磁通量穿过二次线圈，
并在其中产生电动势。

根据法拉第电磁感应定律，这个电动势的大
小与磁通量的变化率有关，因此也与输入电压的大小成正比。

如果
二次线圈上有电负载，那么电势差将推动电流通过负载。

由于一次
和二次线圈的匝数比例，输出电压可以大于或小于输入电压。

1。

1、空载电流、负载损耗、阻抗电压空载电流：当额定频率下的额定电压(分接电压)，施加到一个绕组的端子，其它绕组开路时，流经该绕组线路端子的电流的方均根值。

其较小的有功分量用以补偿铁心的损耗，其较大的有功分量用以励磁，以平衡铁心的磁压降。

空载电流Io通常以额定电流的百分数表示。

变压器额定容量越大，Io越小。

负载损耗：在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时，在额定频率及参考温度下所吸取的有功功率。

负载损耗也称短路损耗，它与负载电流的平方成正比，是线圈发热的热源。

阻抗电压：双绕组变压器当二次绕组短路，一次绕组流通额定电流而施加的电压称阻抗电压。

阻抗电压大小与变压器的成本和性能、系统稳定性和供电质量有关。

2、局部放电局部放电：指引起导体之间的绝缘只发生局部桥接的一种放电，即在电场作用下，绝缘系统中有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿。

局部放电产生的原因：绝缘体各部位承受的电场是不均匀的，而且电介质也是不均匀的。

另外在制造或使用过程中会残留一些气泡或其它杂质等，于是在绝缘体内部或表面就会出现某些区域的电场强度高于平均电场强度，某些区域的电场强度低于平均电场强度。

因此，某些区域就会首先发生放电，而其它区域仍保持绝缘的特性，这就形成了局部放电。

3、干式变压器局部放电有几种形式?(1)绕组内部放电，即层、匝间绝缘介质局部放电;(2)表面局部放电;(3)电晕放电。

4、干式变压器绕组散热有哪几种形式?(1)辐射：即绕组以红外线辐射波向周围温度较低的空间传播热量;(2)对流：是发热体通过温度较低运动着的空气而散热;(3)传导：是热源从温度较高处直接到温度较低处。

5、三相变压器接线Y，yn0和D，yn11有什么区别?(1)当变压器二次侧负载不对称时D，yn11接线比Y，yn0接线零位偏移小;(比Y，yn0零序阻抗小)(2)采用D，yn11接线方式可提高变压器过电流继电保护装置的灵敏度，简化保护接线;(3)采用D，yn11接线方式可提高低压干线保护装置的灵敏度，有利于保证各级保护装置的选择性和扩大馈电半径;(4)D，yn11接线的变压器，其二次零线电流不作限制。
