变压器基础知识变压器基础知识有哪些变压器基础知识有哪些第一章：通用部分1.1 什么是变压器？答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

1.2 什么是局部放电？答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。

1.3 局放试验的目的是什么？答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。

1.4 什么是铁损？答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。

包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。

1.5 什么是铜损？答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。

1.6 什么是高压首端？答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。

1.7 什么是高压首头？答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。

1.8 什么是主绝缘？它包括哪些内容？答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。

它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。

1.9 什么是纵绝缘？它包括哪些内容？答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。

它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。

1.10 高压试验有哪些？分别考核重点是什么？答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。

目录第一节变压器的基本知识第二节变压器的基本工作原理第三节变压器的并联运行第四节变压器的投运及维护第五节变压器的异常运行及处理第六节变压器有载分接开关运行维护第一节变压器的基本知识一、变压器的用途变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

变压器的用途很广，在国民经济的各部门，都十分广泛应用着各种各样的变压器。

从电力系统角度而言，一个电力网将许多发电厂和用户连在一起。

发电厂发出的电能往往需经远距离传输才能到达用电地区，在传输的功率恒定时，传输电压越高，则所需电流越小。

因为电压降正比于电流，电能损耗正比于电流的平方，所以用较高的输电电压可以大大降低线路的电压降和电能损耗。

要制造电压很高的发电机，目前技术上还很困难，所以需用升压变压器将发电机端的电压升高以后再输送出去。

随着输送距离的增加，输电功率的增大，对变压器的容量和电压等级的要求也就越来越高。

而电力网内部存在多种电压等级，这就需要用各种规格电压等级和容量的变压器来连接。

另一方面，当电能输送到受电端时，又必须用降压变压器将输电线路上的高电压降低到配电系统的电压，然后再经过配电变压器将电压降低到符合用户各种电气设备要求的电压。

由此可见，在电力系统中变压器的地位是十分重要的，不仅需要变压器数量多，通常变压器的安装总容量为发电机的安装总容量的8～10倍。

而且要求其性能好，运行安全可靠。

变压器除了应用在电力系统中，还应用在需要特种电源的工矿企业中。

例如：冶炼用的电炉变压器，电解或化工用的整流变压器，焊接用的电焊变压器，试验用的试验变压器，铁路用的牵引变压器。

属于变压器类产品范畴的还有互感器、电抗器、消弧线圈等。

由于其基本原理和结构与变压器相似，常和变压器一起统称为变压器类产品。

它们的用途更为广泛，品种更多。

二、变压器的分类(1)按用途分类，有电力变压器、电炉变压器、整流变压器、电焊变压器、试验变压器、调压变压器、电抗器和互感器等。

变压器基础知识1．什么叫变压器？变压器是一种用于交流电能转换的电气设备。

它可以把一种交流电压、交流电流的电能转换成相同频率的另一种交流电压、交流电流的电能。

2．变压器在电力系统中的主要作用是什么？变压器在电力系统中的主要作用是变换电压，以利于电能的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电经济性，达到远距离送电的目的；电压经降压变压器降压后，获得各级用电设备的所需电压，以满足用户使用的需要。

3．简述变压器的基本原理变压器几乎在所有的输变电系统中都要用到，变压器虽种类较多，但其工作原理相同，根据不同的使用场合（不同的用途），变压器的绕制工艺会有不同的要求。

变压器的功能主要有：电压变换、阻抗变换、隔离及稳压（磁饱和变压器）等。

变压器常用的铁心形状一般有E形和C形。

图1-1是变压器的基本工作原理，当一个正弦交流电压U1 加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通φ1,沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。

在次级线圈中感应出互感电势U2，同时φ1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1的方向相反而幅度相近，从而限制了I1的大小。

为了保持磁通φ1的存在就需要有一定的电能消耗,并且变压器本身也有一定的损耗,尽管此时次级线圈没接负载,而初级线圈中仍有一定的电流,这个电流我们称为“空载电流”.图1-1 变压器的基本工作原理图如果变压器次级接上负载,次级线圈就产生电流I2,并因此而产生磁通φ2, φ2的方向与φ1相反,起了互相抵消的作用,使铁心中总的磁通量有所减少,从而使初级自感电势E1减少,其结果使I1增大,可见初级电流与次级负载有密切关系.当次级负载电流加大时, I1增加,并且φ1增加部分正好补充了被所抵消的那部分磁通,以保持铁心里总磁通量不变.如果考虑变压器的损耗,可以认为一个理想的变压器,次级负载消耗的电功率也就是初级人电源取得的电功率.变压器能根据需要通过改变次级线圈的圈数而改变次级电压,但是不能改变允许负载消耗的功率.4.简述电力变压器的基本构成电力变压器由器身、油箱、冷却装置、出线装置及调压装置等几部分组成：①器身包括铁心、绕组、绝缘结构及引线等；②油箱包括本体（箱盖、箱壁和箱底）和一些附件（放油阀门、小车、油样油门、接地螺栓及铭牌等）；③冷却装置包括散热器和冷却器；④保护装置包括储油柜、油位计、安全气道、吸湿器、测温元件、净油器及气体继电器等；⑤出线装置包括高压套管、低压套管等；⑥调压装置即分接开关，分为无载调压和有载调压装置。

高中物理变压器知识点
1. 变压器的基本构造：变压器主要由两个线圈组成，一个是输入线圈（初级线圈），另一个是输出线圈（次级线圈）。

两个线圈之间通过磁铁或铁芯进行磁耦合。

2. 变压器的原理：根据法拉第电磁感应定律，变压器通过交变电流在初级线圈中产生磁场，这个磁场会穿过次级线圈并在其中产生感应电动势，从而使电压在次级线圈中产生改变。

3. 变压器的工作原理：变压器通过改变输入线圈和输出线圈的匝数比来实现电压的升降。

当输入线圈的匝数大于输出线圈的匝数时，输出线圈的电压就会降低；反之，当输入线圈的匝数小于输出线圈的匝数时，输出线圈的电压就会升高。

4. 变压器的电压关系：根据电压守恒定律，变压器的输入功率等于输出功率。

因此，电流的大小和电压的比例是有关系的，即输入电压和输出电压的比例等于输入电流和输出电流的比例。

5. 变压器的效率：变压器的效率是指输出功率与输入功率之比，通常用η来表示。

理想情况下，变压器的效率接近于100%，
但实际变压器由于存在一些能量损耗，效率会略低于100%。

6. 变压器的类型：常见的变压器有两种类型，即升压变压器和降压变压器。

升压变压器用于将输入电压升高，降压变压器则用于将输入电压降低。

7. 变压器的应用：变压器广泛应用于电力系统中，用于在输电
过程中升降电压。

此外，变压器还用于电子设备、电炉、充电器等。

以上是关于高中物理变压器的一些基本知识点，希望对你有所帮助。

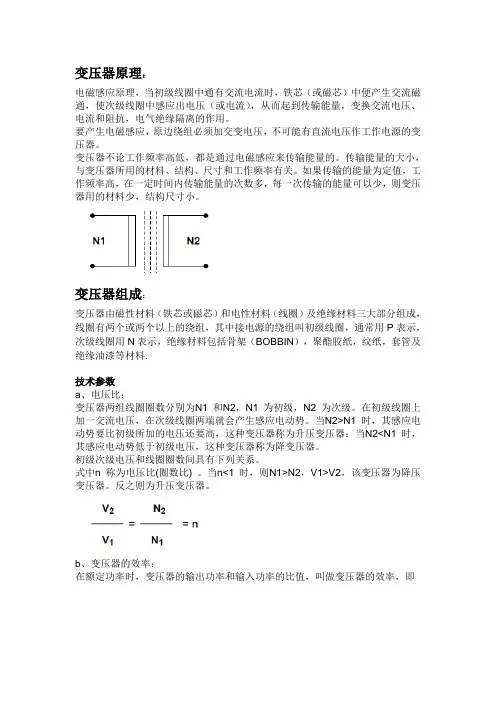

变压器原理：电磁感应原理，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流），从而起到传输能量，变换交流电压、电流和阻抗，电气绝缘隔离的作用。

要产生电磁感应，原边绕组必须加交变电压，不可能有直流电压作工作电源的变压器。

变压器不论工作频率高低，都是通过电磁感应来传输能量的。

传输能量的大小，与变压器所用的材料、结构、尺寸和工作频率有关。

如果传输的能量为定值，工作频率高，在一定时间内传输能量的次数多，每一次传输的能量可以少，则变压器用的材料少，结构尺寸小。

变压器组成：变压器由磁性材料（铁芯或磁芯）和电性材料（线圈）及绝缘材料三大部分组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，通常用P表示，次级线圈用N表示，绝缘材料包括骨架（BOBBIN），聚酯胶纸，纹纸，套管及绝缘油漆等材料.技术参数a、电压比：变压器两组线圈圈数分别为N1 和N2，N1 为初级，N2 为次级。

在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。

当N2>N1 时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2<N1 时，其感应电动势低于初级电压，这种变压器称为降变压器。

初级次级电压和线圈圈数间具有下列关系。

式中n 称为电压比(圈数比) 。

当n<1 时，则N1>N2，V1>V2，该变压器为降压变压器。

反之则为升压变压器。

b、变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即式中η 为变压器的效率；P1 为输入功率，P2 为输出功率。

当变压器的输出功率P2 等于输入功率P1 时，效率η 等于100%，变压器将不产生任何损耗。

但实际上这种变压器是没有的。

变压器传输电能时总要产生损耗，当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好像一个旋涡所以称为“涡流”。

主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。

（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。

2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。

3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。

4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。

5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。

（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。

（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。

（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。

7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。

（2）双绕组变压器：只包括高、低压两绕组的变压器。

（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。

常见的为三绕组变压器，即有高、中、低三个绕组。

（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。

（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。

（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。

（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。

变压器的基础知识一.变压器：是一种静止的电机，它利用电磁感应原理将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。

换句话说，变压器就是实现电能在不同等级之间进行转换。

二.结构：铁心和绕组：变压器中最主要的部件，他们构成了变压器的器身。

铁心：构成了变压器的磁路，同时又是套装绕组的骨架。

铁心由铁心柱和铁轭两部分构成。

铁心柱上套绕组，铁轭将铁心柱连接起来形成闭合磁路。

铁心材料：为了提高磁路的导磁性能，减少铁心中的磁滞、涡流损耗，铁心一般用高磁导率的磁性材料——硅钢片叠成。

硅钢片有热轧和冷轧两种，其厚度为0.35～0.5mm，两面涂以厚0.02～0.23mm的漆膜，使片与片之间绝缘。

绕组：绕组是变压器的电路部分，它由铜或铝绝缘导线绕制而成。

一次绕组（原绕组）：输入电能二次绕组（副绕组）：输出电能他们通常套装在同一个心柱上，一次和二次绕组具有不同的匝数，通过电磁感应作用，一次绕组的电能就可传递到二次绕组，且使一、二次绕组具有不同的电压和电流。

其中，两个绕组中，电压较高的我们称为高压绕组，相应的电压较低的称为低压绕组。

从高、低压绕组的相对位置来看，变压器的绕组又可分为同心式、交迭式。

由于同心式绕组结构简单，制造方便，所以，国产的均采用这种结构，交迭式主要用于特种变压器中。

其他部件：除器身外，典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。

三.额定值额定值是制造厂对变压器在指定工作条件下运行时所规定的一些量值。

额定值通常标注在变压器的铭牌上。

变压器的额定值主要有：1.额定容量S N额定容量是指额定运行时的视在功率。

以 V A 、kV A 或MV A 表示。

由于变压器的效率很高，通常一、二次侧的额定容量设计成相等。

2.额定电压U 1N 和U 2N正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压U 1N 。

二次侧的额定电压U 2N 是指变压器一次侧加额定电压时二次侧的空载电压。

关于变压器的基本知识
变压器是干嘛的呢？
其实，变压器就是用来调整电压的家伙。

你知道吗，有些地方
的电压太高，直接用会烧坏电器，而有些地方电压又太低，电器都
转不起来。

这时候，变压器就派上用场了，它能把电压变得刚刚好，让电器正常工作。

变压器是怎么工作的呢？
其实，变压器就像一个魔法箱子。

它里面有两个线圈，一个进电，一个出电。

当电流流过进电线圈时，它会产生磁场，这个磁场
又会影响到出电线圈，让出电线圈的电压发生变化。

就这样，变压
器通过魔法般的电磁感应，实现了电压的升降。

变压器都有哪些种类呢？
嘿，你可别小看这个变压器，它的种类可是多得很。

有油浸式的，这种变压器就像个泡在油里的家伙，用油来散热和绝缘。

还有
干式的，这种变压器就像个不怕水的手机，用特殊的材料来绝缘。

另外还有非晶合金的，这种变压器就像是用了高科技材料，效率更高，更环保。

各种各样的变压器，都有它们自己的特点和用途。

变压器需要怎么照顾呢？
变压器虽然强大，但也需要我们的关爱。

要定期检查它的各项
指标，看看电压、电流是不是都正常。

还要定期清洁，保持它的干
净卫生。

如果发现有什么不对劲的地方，比如温度过高、声音不对，那就得赶紧处理了，不然它可能会罢工哦！所以，对待变压器，我
们要像对待自己的好朋友一样，关心它，照顾它。

选择磁芯材料，确定变压器的视在功率
选择磁芯材料，确定变压器的视在功率P P；
原、副边峰值电流
原、副边及辅助绕
原、副边及辅助绕
组的匝数
2012-3-124
2012-3-125 为了避免磁芯饱和，在磁回路中加入一个适当的气隙，计为了避免磁芯饱和，在磁回路中加入一个适当的气隙，计算如下：2
8
20.4***10l 0.4*3.14156*106*84.80.831434*0.001
p e g p
N A L m m −Π===d 1.13*0.346prms wp I mm
J
== 5.5.5.原、副边及辅助绕组的线径
原、副边及辅助绕组的线径有两种方法：有两种方法：11、求裸线面积；、求裸线面积；
2、求导线直径、求导线直径
（J 电流密度取4A/mm 2) 用两根直径为用两根直径为用两根直径为0.18mm 0.18mm 0.18mm线并绕，或者用线并绕，或者用线并绕，或者用AWG #28AWG #28AWG #28单股线单股线32
*0.77A 0.731*10rms xp I cm J
−== 可能要用气隙磁通边缘效应校正匝数
以。

变压器知识点总结总结一、变压器的基本原理1. 变压器的定义变压器是一种通过电磁感应作用，在电路中实现电压变换的装置，它由铁芯和绕组组成。

2. 变压器的工作原理变压器工作原理基于电磁感应定律和能量守恒定律。

当交流电压加在一端的绕组上时，由于电压的变化导致绕组中产生感应电动势，使得电流流过绕组。

通过铁芯的磁场作用，感应电动势将被传导到另一端的绕组上，从而实现电压的变换。

变压器工作时将功率从一个电路传输到另一个电路，实现了电压和电流的变换。

3. 变压器的结构变压器的主要结构包括铁芯、初级绕组和次级绕组。

铁芯用于传导磁感应，初级绕组受到输入电压，次级绕组输出变压后的电压。

4. 变压器的分类根据用途和结构，变压器可分为电力变压器和专用变压器。

电力变压器广泛应用于电力系统中，用于升压、降压和配电；专用变压器包括焊接变压器、隔离变压器等，用于特定的应用场景。

二、变压器的工作原理1. 变压器的电磁感应当交流电压加在变压器的初级绕组上时，由于电压的变化导致初级绕组中产生感应电动势，使得电流流过初级绕组，产生磁场。

通过铁芯传导，这个磁场将感应到次级绕组上，从而产生次级电压。

2. 变压器的变压原理变压器通过变化绕组的匝数比例来实现电压的变压。

当初级绕组的匝数比次级绕组的匝数大时，变压器为升压变压器；反之为降压变压器。

3. 变压器的运行工况在变压器正常运行时，应保持铁芯和绕组的正常温度和湿度。

同时，变压器应根据电压和电流的变化来调节工作状态，以保证其安全可靠运行。

4. 变压器的能量损失变压器在工作过程中会产生铁损和铜损。

铁损是由于铁芯中涡流和焦耳热导致的能量损失，而铜损是由于绕组电阻导致的能量损失。

这些损失会导致变压器的效率下降，需要及时进行维护和检修。

三、变压器的特点和应用1. 变压器的特点变压器具有电压转换、功率传输、绝缘隔离和运行稳定等特点。

它能够在不改变频率的情况下实现电压的变压，同时转换功率和保证电气设备的安全运行。

1、空载电流、负载损耗、阻抗电压空载电流：当额定频率下的额定电压(分接电压)，施加到一个绕组的端子，其它绕组开路时，流经该绕组线路端子的电流的方均根值。

其较小的有功分量用以补偿铁心的损耗，其较大的有功分量用以励磁，以平衡铁心的磁压降。

空载电流Io通常以额定电流的百分数表示。

变压器额定容量越大，Io越小。

负载损耗：在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时，在额定频率及参考温度下所吸取的有功功率。

负载损耗也称短路损耗，它与负载电流的平方成正比，是线圈发热的热源。

阻抗电压：双绕组变压器当二次绕组短路，一次绕组流通额定电流而施加的电压称阻抗电压。

阻抗电压大小与变压器的成本和性能、系统稳定性和供电质量有关。

2、局部放电局部放电：指引起导体之间的绝缘只发生局部桥接的一种放电，即在电场作用下，绝缘系统中有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿。

局部放电产生的原因：绝缘体各部位承受的电场是不均匀的，而且电介质也是不均匀的。

另外在制造或使用过程中会残留一些气泡或其它杂质等，于是在绝缘体内部或表面就会出现某些区域的电场强度高于平均电场强度，某些区域的电场强度低于平均电场强度。

因此，某些区域就会首先发生放电，而其它区域仍保持绝缘的特性，这就形成了局部放电。

3、干式变压器局部放电有几种形式?(1)绕组内部放电，即层、匝间绝缘介质局部放电;(2)表面局部放电;(3)电晕放电。

4、干式变压器绕组散热有哪几种形式?(1)辐射：即绕组以红外线辐射波向周围温度较低的空间传播热量;(2)对流：是发热体通过温度较低运动着的空气而散热;(3)传导：是热源从温度较高处直接到温度较低处。

5、三相变压器接线Y，yn0和D，yn11有什么区别?(1)当变压器二次侧负载不对称时D，yn11接线比Y，yn0接线零位偏移小;(比Y，yn0零序阻抗小)(2)采用D，yn11接线方式可提高变压器过电流继电保护装置的灵敏度，简化保护接线;(3)采用D，yn11接线方式可提高低压干线保护装置的灵敏度，有利于保证各级保护装置的选择性和扩大馈电半径;(4)D，yn11接线的变压器，其二次零线电流不作限制。
