超高层建筑给排水设计

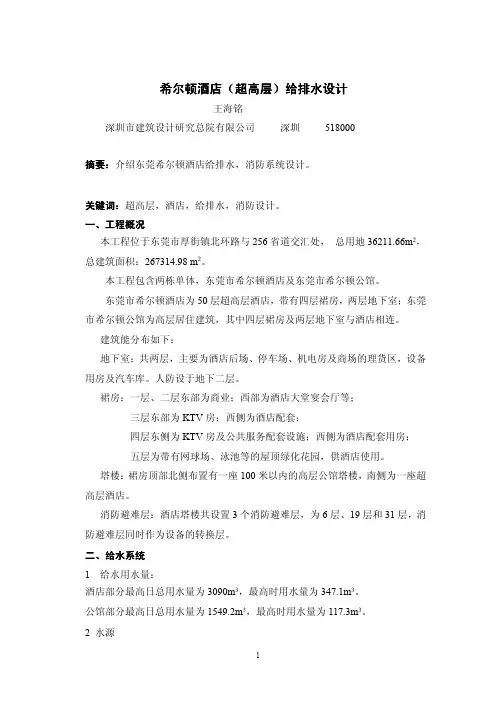

希尔顿酒店（超高层）给排水设计王海铭深圳市建筑设计研究总院有限公司深圳518000摘要：介绍东莞希尔顿酒店给排水，消防系统设计。

关键词：超高层，酒店，给排水，消防设计。

一、工程概况本工程位于东莞市厚街镇北环路与256省道交汇处，总用地36211.66m2，总建筑面积：267314.98m2。

本工程包含两栋单体，东莞市希尔顿酒店及东莞市希尔顿公馆。

东莞市希尔顿酒店为50层超高层酒店，带有四层裙房，两层地下室；东莞市希尔顿公馆为高层居住建筑，其中四层裙房及两层地下室与酒店相连。

建筑能分布如下：地下室：共两层，主要为酒店后场、停车场、机电房及商场的理货区，设备用房及汽车库。

人防设于地下二层。

裙房：一层、二层东部为商业；西部为酒店大堂宴会厅等；三层东部为KTV房；西侧为酒店配套；四层东侧为KTV房及公共服务配套设施；西侧为酒店配套用房；五层为带有网球场、泳池等的屋顶绿化花园，供酒店使用。

塔楼：裙房顶部北侧布置有一座100米以内的高层公馆塔楼，南侧为一座超高层酒店。

消防避难层：酒店塔楼共设置3个消防避难层，为6层、19层和31层，消防避难层同时作为设备的转换层。

二、给水系统1给水用水量：酒店部分最高日总用水量为3090m3，最高时用水量为347.1m3。

公馆部分最高日总用水量为1549.2m3，最高时用水量为117.3m3。

2水源供水水源为市政给水管，根据甲方提供的本建筑物周围的给水管网现状，拟从北环路引入一路DN350的市政接口，在小区路引入一路DN200的市政接口，在室外布置成DN200环状，供室外消防用水，各引入管上设置消防水表组。

在北环路DN350的市政接口上再引入DN300、DN200、DN150、DN150接口四个,分别供应酒店、公馆用水、商业、绿化用水，其上设置倒流防止器及水表组计量。

市政水压力为0.28~0.30Mpa。

3室内管网系统根据本建筑高度、水源条件、防二次污染、节能和供水安全原则，酒店部分供水系统设计如下：1）管网系统竖向分区的压力控制参数为：各区最不利的出水压力不小于0.15MPa，最低用水点最大静水压力（0流量状态）不大于0.35Mpa。

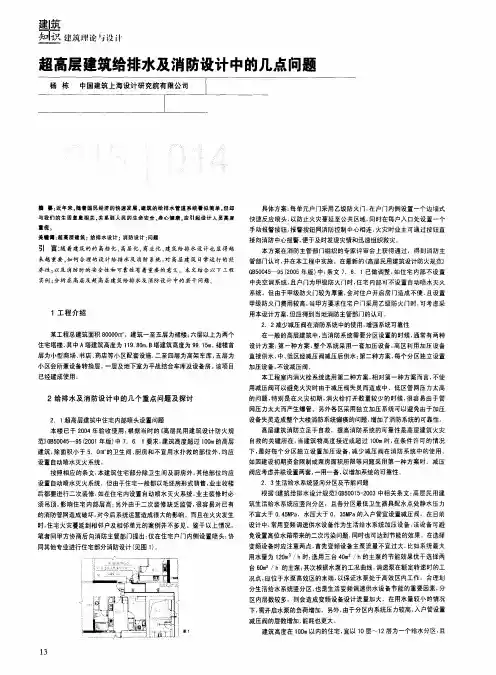

超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。

为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。

关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。

含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。

地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。

1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。

其中12F、21F、30F、39F为避难层。

此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。

以本项目最高楼1#楼为例分析相关设计要点。

二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。

（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。

分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。

⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。

生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。

浅析超高层建筑给排水设计
超高层建筑的排水设计是一种复杂的技术系统，需要考虑建筑高度、建筑型式、现有
条件下的水文环境因素以及土壤质量等多方面因素，合理布置排水渠系统、完善其下水系统，让系统运行良好，保证建筑的安全可靠性。

超高层建筑的排水设计首先要从排水渠的设计来考虑，弄清楚现有的水流状态和水位，选择有效的水流路径，使上、下水渠系统能处理更多级别的水位变化，保证排水渠×的通畅，减少淤积的发生。

其次，在设计排水设备时需要考虑自然力和施工结构抗拉力的平衡，确保建筑结构混
凝土及胶结力能够达到设计要求，排水设备结构密实，考虑超高层建筑的表面地形形态，
合理设计排水管道的排水位置，以确保排水管道的质量。

最后，在考虑超高层建筑的排水设计时，需要考虑渗漏问题，结构下端安装水泥混凝
土排水板，通过水泥混凝土侧窗与排水渠接口，有效排水，防止排水渠渗漏。

综上所述，超高层建筑的排水设计要求考虑建筑结构、水文环境、土壤质量及排水渠
系统等多方面因素，提高排水系统的质量，以满足蒙水降温、维护森林生态平衡等特殊要求。

同时，设计排水设备时，要考虑自然力和施工结构抗拉力的平衡，确保排水系统体系
的稳定及安全性。

另外，需要通过安装排水管、水泥混凝土排水板及水泥混凝土侧窗等，
有效防止渗漏及建筑物的腐蚀破坏，同时确保建筑安全可靠性。

高层建筑室内给排水设计与施工技术要点分析与探讨摘要:本文主要对建筑室内给排水设计与施工技术要点进行了分析与探讨，以供同仁参考。

关键词:高层建筑；给排水设计；施工技术；要点分析一、前言随着我国城镇化建设的快速发展，城市人口也在不断增长，这了满足人们的居住需求，城市高层建筑向着层数更多，设备更完善、功能更齐全、技术更先进的方向发展、高层建筑成为了现代化大都市的一种标志。

给排水及消防系统作为高层建筑设备的重要组成部分，其系统设计是否合理、管路是否通畅，对今后建筑的消防安全、装修、日常使用与维护将产生重要影响。

下面就对建筑室内给排水设计与施工技术要点进行了分析与探讨，以供同仁参考。

二、高层建筑室内给排水工程设计要点分析（1）给水设计。

高层建筑生活给水系统竖向应合理分区，各分区最低卫生器具配水点处的静水压不宜大于0.45Mpa，同时各分区最不利配水点的水压应满足用水水压要求。

为节约能耗，应充分利用市政管网的水压供水，市政供水保障性高且允许从市政管网吸水的建筑采用无负压加压供水设备，能充分利用市政水压从而降低能耗，无需设生活水池，节约占地面积同时减少水质二次污染；对于供水安全性要求高且市政供水稳定性不高的建筑采用变频加压供水系统，底层设生活水池，储存一定用水量，市政停水时也可继续保障供水一段时间，供水保障性高。

（2）排水设计。

高层建筑给排水系统与一般的房屋建筑存在很大的差别，在高层建筑给排水设计的时候，一定要进行差异性设计，不能与其他的建筑类型一概而论。

在排水系统设计的过程中，必须要保证排水系统的设置可以满足高层建筑的排水需要，这关系到了人们的生活便利性和生活环境。

同给水系统一样，高层建筑的排水系统也要与一般的建筑进行差异化对待，对各种污水进行差异性分析。

生活污水主要包含两个方面内容，第一个为生活废水，主要指人们洗菜、洗衣服产生的废水。

第二种为生活污水，这种主要是指人的排泄物。

要根据这两种情况，开展差异化的排水设计。

超高层办公建筑给排水系统设计的要点分析摘要：新时期背景下，随着城市化建设规模不断的增加，尤其是超高层建筑，已成为各公司核心竞争力的重要组成部分。

目前全国各地陆续开始涉及超过百米甚至300米以上的超高层项目。

这些超高层项目作为城市和地区的标志性重点工程，如何做好此类项目的相关设计管理工作意义重大。

因此为了能够全面的将高层办公建筑给排水系统设计难点问题解决，文章结合高层办公建筑给排水工程的特点以及系统设计方案进行了研究，希望论述后可以给该领域的设计者提供参考。

关键词：超高层；办公；给排水；系统设计；难点与控制引言超高层给排水系统设计中，需要考虑到超高层对给排水系统压力的要求，同时还需要严格执行设计规范要求。

针对超高层办公给排水系统设计要点分析，探寻出科学有效的设计方案是本文的研究重点。

1.超高层办公建筑概述在中国，我们的建筑规范将100米以上高度的建筑定义为超高层建筑，而目前的建筑实践中，大部分的超高层建筑使用功能为办公建筑，高度在100米到300米之间，随着对超高层的研发和应用，超高层具备多业态是未来建筑领域发展的必然趋势。

2.超高层办公建筑给排水系统2.1给水系统因超高层建筑的高差大导致了其给排水系统中的静水压力偏大，因此正确选择给水方式与竖向分区是超高层建筑生活给水设计工作的关键内容，并且结合减压阀和水箱来保证给排水系统的良好运行。

2.1.1水源首先了解项目当地市政供水情况：包括供水路由，供水水压和水质等，水源优先采用市政双路供水提升可靠性，如只能保证单路供水，生活储水容积可以考虑适当加大。

双路供水应在室外成环并保证室外消防系统，如市政为单路水源供给，需单独储存室外消防用水并自成系统。

2.1.2用量标准2.1.3系统设计根据《建筑给水排水设计标准》(GB50015-2019)3.4.6条规定：建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式；建筑高度超过100m的建筑，宜采用垂直串联供水方式。

超高层建筑给排水设计探讨
一、高度对给排水系统的设计影响
超高层建筑的建筑高度通常超过200米，因此给排水系统设计需考虑许多因素。

首先，由于水的从上往下的压力增加，所以高楼更容易出现管道漏水现象。

高楼的下水井一般设
于地下，需要通过提升泵将废水提升至下水道或处理设施，但是设备所要承受的水压也必
须相应增加，因此设备的选择和安装就尤为重要。

超高层建筑日常生活用水量巨大，泵房水量也居高不下。

由于楼房比一般建筑更高，
所以水的流速也更快。

因此，超高层建筑需要更大、更高效的泵设备，以满足日常生活用
水和消防用水的需求。

同时，需要对水管及阀门进行严格维护，确保其正常运行。

三、防止管道堵塞
大量的水量和快速的水流速度容易让管道堵塞，为了防止管道的堵塞，超高层建筑的
下水道必须更加坚固耐用，同时还需要进行定期清洗和维护。

此外，也需要将大型固体废
弃物处理掉，以防止它们阻塞下水道。

四、考虑环保因素
超高层建筑的给排水系统设计要考虑环保因素，以保障周围环境和居民健康。

对于废
水处理，需确保废水经过净化后质量符合国家标准，达到排放要求。

此外，对于雨水管道，需适时地将雨水收集并进行处理，以防止对周围环境造成污染。

综上所述，超高层建筑的给排水系统设计应该综合考虑各种因素，以保障其正常运行
和满足居民需求。

在设计过程中，应针对排水管道选用适合的管道材料，安装适合的设备，制定科学、完善的维护管理制度，以确保建筑物的安全和生命健康的正常运转。

同时，还
要重视环保问题，设法减少对周围环境的影响，以保护大自然的珍贵资源。

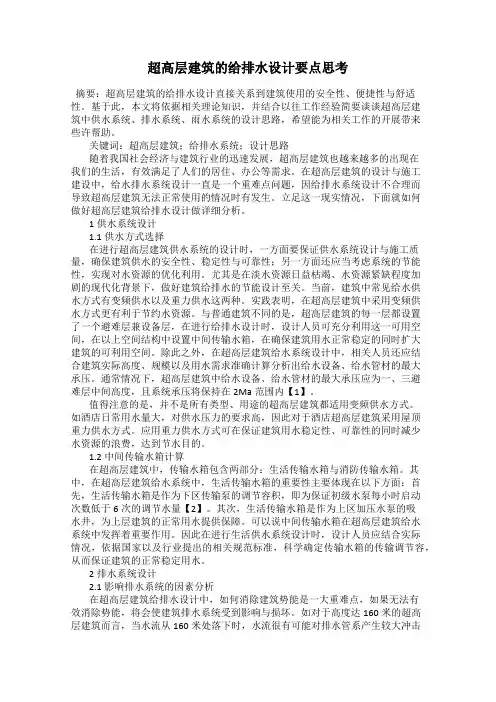

超高层建筑的给排水设计要点思考摘要：超高层建筑的给排水设计直接关系到建筑使用的安全性、便捷性与舒适性。

基于此，本文将依据相关理论知识，并结合以往工作经验简要谈谈超高层建筑中供水系统、排水系统、雨水系统的设计思路，希望能为相关工作的开展带来些许帮助。

关键词：超高层建筑；给排水系统；设计思路随着我国社会经济与建筑行业的迅速发展，超高层建筑也越来越多的出现在我们的生活，有效满足了人们的居住、办公等需求。

在超高层建筑的设计与施工建设中，给水排水系统设计一直是一个重难点问题，因给排水系统设计不合理而导致超高层建筑无法正常使用的情况时有发生。

立足这一现实情况，下面就如何做好超高层建筑给排水设计做详细分析。

1供水系统设计1.1供水方式选择在进行超高层建筑供水系统的设计时，一方面要保证供水系统设计与施工质量，确保建筑供水的安全性、稳定性与可靠性；另一方面还应当考虑系统的节能性，实现对水资源的优化利用。

尤其是在淡水资源日益枯竭、水资源紧缺程度加剧的现代化背景下，做好建筑给排水的节能设计至关。

当前，建筑中常见给水供水方式有变频供水以及重力供水这两种。

实践表明，在超高层建筑中采用变频供水方式更有利于节约水资源。

与普通建筑不同的是，超高层建筑的每一层都设置了一个避难层兼设备层，在进行给排水设计时，设计人员可充分利用这一可用空间，在以上空间结构中设置中间传输水箱，在确保建筑用水正常稳定的同时扩大建筑的可利用空间。

除此之外，在超高层建筑给水系统设计中，相关人员还应结合建筑实际高度、规模以及用水需求准确计算分析出给水设备、给水管材的最大承压。

通常情况下，超高层建筑中给水设备、给水管材的最大承压应为一、三避难层中间高度，且系统承压将保持在2Ma范围内【1】。

值得注意的是，并不是所有类型、用途的超高层建筑都适用变频供水方式。

如酒店日常用水量大，对供水压力的要求高，因此对于酒店超高层建筑采用屋顶重力供水方式。

应用重力供水方式可在保证建筑用水稳定性、可靠性的同时减少水资源的浪费，达到节水目的。

浅析超高层建筑给排水设计随着城市人口的不断增加和土地资源的有限，超高层建筑在现代城市中越来越常见。

超高层建筑的给排水设计是一个极为复杂的工程问题，需要考虑诸多因素。

本文将从超高层建筑的特点、给排水系统的设计原则以及相关的技术手段等方面对超高层建筑的给排水设计进行浅析。

一、超高层建筑的特点超高层建筑一般指高度超过150米的建筑物，这类建筑物常常具有很高的人口密度和建筑密度，同时还面临着较大的风荷载和地震荷载等力学挑战。

由于建筑高度的增加，给排水系统的设计也变得更加复杂。

超高层建筑的给排水系统需要考虑垂直的高度差。

在一般的低层建筑中，给水系统和排水系统可以依靠自然压力完成水的输送和排放。

但是在超高层建筑中，由于高度的增加，自然压力的作用会受到限制，需要通过其他手段来实现水的供应和排放。

超高层建筑的给排水系统还需考虑建筑结构的承载能力。

由于超高层建筑的高度较大，给排水系统的管道也需要沿着建筑结构纵向布置，因此需要保证管道的重量和水压不会给建筑结构带来过大的负荷。

超高层建筑还需要考虑人口密度较大、用水量大的特点，这就需要给排水系统拥有更大的处理能力和更稳定的运行。

二、超高层建筑的给排水设计原则在设计超高层建筑的给排水系统时，需要遵循一些基本原则，以保证系统的可靠性和安全性。

需要考虑水的供应和排放。

给排水系统的设计要保证能够满足超高层建筑人口密度大和用水量大的特点，同时也要能够应对突发情况。

在给水系统设计中，需要保证供水的稳定性和卫生安全，在排水系统设计中，需要考虑到排水管道的通畅性和排水的迅速性。

需要考虑系统的稳定性和安全性。

在超高层建筑中，给排水系统是一个重要的公共基础设施，在设计时需要充分考虑系统的稳定性和安全性，防止因为系统故障导致人员伤亡和财产损失。

需要注重节能和环保。

随着能源消耗和环境污染的日益严重，超高层建筑的给排水系统设计也需要考虑节能和环保的原则。

在系统设计中可以采用一些节能的技术手段，比如回收利用排水热能，减少供水压力等。

浅析超高层建筑给排水设计超高层建筑是指高度超过300米的建筑，随着城市化进程的加快和土地资源的有限性，超高层建筑在城市中越来越普遍。

超高层建筑在给排水设计方面有着独特的挑战和要求，因为建筑的高度和复杂性给排水系统带来了很多问题。

本文将对超高层建筑给排水设计进行浅析，探讨其设计原则和技术要点。

超高层建筑由于其高度和复杂性，其给排水设计具有以下特点：1. 垂直高度大：超高层建筑通常高度在300米以上，其给排水系统需要考虑垂直高度对管道水压的影响；2. 复杂结构：超高层建筑的复杂结构会导致给排水系统的布置和管道连接更加复杂；3. 大流量：超高层建筑的用水量通常比较大，给排水系统需要考虑大流量的排水需求；4. 防火要求高：超高层建筑对于给排水系统的防火要求也更为严格。

以上特点使得超高层建筑给排水设计需要更加细致和严谨。

二、超高层建筑给排水设计的原则1. 安全性：给排水系统应保证在大流量的情况下，能够及时、有效地排放废水；2. 可靠性：给排水系统应考虑建筑的结构和防火要求，保证系统在突发情况下的正常运行；3. 经济性：给排水系统的设计应考虑其成本和运营费用，保证在满足需求的前提下尽可能节约投资和运营成本。

以上原则是超高层建筑给排水设计的基本指导思想，设计人员在设计过程中应该充分考虑这些原则。

1. 垂直管道设计超高层建筑的垂直管道设计是给排水系统中非常重要的一部分，因为建筑的高度决定了管道水压的变化。

在设计垂直排水系统时，需要考虑以下几个技术要点：（1）水流速度：根据建筑的高度和用水量确定管道的直径和水流速度，保证废水能够迅速、顺利地排放。

（2）防回流措施：由于建筑高度较大，废水排放后会产生负压力，容易造成污水倒灌。

需要设计一定的防回流措施，避免这种情况的发生。

（3）管道材料选择：由于管道高度和水压的影响，需要选择高强度、耐压的管道材料，确保系统的安全可靠性。

2. 排水系统布置超高层建筑的排水系统布置需要考虑建筑的复杂结构和大流量的排水需求。

超高层建造给排水规划前言华源大厦位于广东省东莞市厚街镇107国道边，地势较平坦，总建筑面积约124100㎡，主楼高52层，地面以上高度，地下室共二层，地下二层为六级人防掩蔽所，平时用作停车场，地下一层主要用作空调机房及水池，裙楼下半地下层用作车库，配电房。

首层至六层为裙房，含大堂﹑厨房﹑餐厅﹑宴会厅﹑健身房﹑桑拿房﹑卡拉OK包房﹑会议室等综合配套设施。

主楼九至二十三层为办公用房，二十五至五十一层为酒店客房，五十二层为特色餐厅，其中二十四﹑三十九层为避难层及设备用房。

1生活给水系统1.1，室外给水系统从107国道市政给水管引入一根DN200给水管，且在旁边嘉华酒店引入一根DN200给水管形成两路供水。

市政水压不低于0.20MPa，供水量可满足本工程要求。

在本建筑周围设DN200环状给水管，每隔100m左右设一室外地上式消火栓，共设4套，以供火灾时消防车取用。

室外给水管采用球墨给水铸铁管，柔性胶圈接口。

1.2，室内给水系统（1）室内生活、消防给水系统分开设置。

（2）生活给水系统采用并联与串联相结合的给水方式，共分为七个压力分区。

一区：（直供区）：地下二层至半地下层，由市政管网直供。

本区考虑生活水箱，消防水池、中餐厅厨房等用水。

二区：首层至八层，由地下一层水泵房内的变频调速给水设备供给。

本区考虑中餐包房、卡拉OK房、桑拿等用水。

三区：九层至二十层，转自由设在二十四房避难房的中间水箱供给，九、十层支管减压。

本区考虑办公用水。

四区：二十一层至二十九层，由屋顶水箱经减少阀减压后供给本区考虑部分办公及部分客房用水。

五区：三十层至三十八层，由屋顶水箱经减压阀减压后供给。

本区考虑部分客房用水。

六区：三十九层至四十六层，由屋顶水箱直接供给。

本区考虑部分客房用水。

七区：四十七至五十二层，由屋顶水箱经变频调速给水设备加压后供给。

本区考虑部分客房及顶层餐厅用水。

（3）地下一层生活水箱有效容积225m3，二十四层避难层中间水箱有效容积30m3，屋顶生活水箱有效容积80m3.（4）给水深度处理为改善水质，市政自来水进入地下室先经过石英砂压力过滤器处理后进入生活用水箱，以去除自来水中的杂质。

超高层建筑给排水系统设计与探讨摘要：随着我国社会与国民经济的迅速发展，其带动了城市化建设水平的逐步提高，超高层建筑物在给排水系统设计方面出现的问题就越显突出。
