高层建筑给水系统的几种方式 十层的民用建筑至少在30米，即使以24米的公用建筑计算，市政管网的压力肯定需要二次加压才能满足要求，不存在直接供水的可能。但是，根据建筑的高度、管道的承压能力、用水器具的压力要求，又可以分为以下几种方式。 （1）分区减压系统这种系统目前可以说是最受欢迎的，因为减压阀的价格已经降到3000元/件左右，相比而言，管材和安装工程量以及系统得维护难度等均大幅度下降，其经济效率大大提高。系统的组成方式为：、生活水池、水泵、主管道、直接入户管、减压阀、阀后入户管等。目前的高层或小高层采用这种方式的很多。系统原理：一般由建筑地下室的泵房进行一次性集中加压，高压水沿主干管送至建筑上部用户，并满足要求；但是对于建筑下部的用户水压过高，则需要进行集中减压（减压阀组），再送至用户。缺点就是减压区的水头损失大，水泵功耗较大。 1 高层建筑给水方式的选择 选择给水方式是高层建筑给水系统设计的关键，它直接关系到给水系统的使用和工程造价。对于高层建筑，城市给水管网的水压一般不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，即低区部分直接由城市给水管网供水，高区部分由水泵加压供水。 高区部分可以采用的分区给水方式有：高位水箱给水方式；变频调速水泵给水方式或气压罐给水方式。目前绝
大多数高层建筑采用高位水箱给水方式。 高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式和高位水箱串联给水方式，或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压，而减压阀占地面积小，不影响水质，无噪声，国内减压阀产品质量逐渐提高，性能可靠，故采用减压阀减压方式的日渐增多。 2 给水减压阀的应用 随着我国建筑给排水科技的发展，近十余年来各种类型进口和国内自行研制的给水减压阀已在高层建筑乃至超高层建筑给水系统中得到广泛应用。实践表明：应用减压阀的给水减压保障系统与传统的中间水箱减压系统相比，有占用空间小、技术特性稳定、压力比调节灵活、使用寿命长、维护管理便捷等优点。但如何保障高层建筑减压阀给水系统的正常工作，使高层建筑用户获得良好的供用水环境，并确保楼宇内消防灭火设施(消火栓、喷洒)遇警显效的作用，离不开对减压阀给水系统科学有序的维护管理。下面结合实际工作经验，对高层建筑给水系统中减压阀的使用及维护管理谈一些体会。 2．1 1用1备的减压阀组应定期轮换工作。大部分高层建筑生活给水减压保障系统，是以给水竖向分区设置的，一般设在每一给水分区总管上。考虑到众多用户的用水

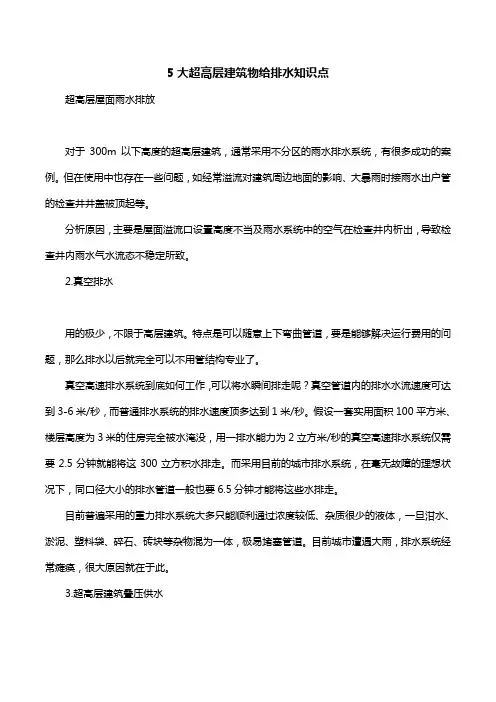

超高层给排水五大知识点 1.超高层屋面雨水排放 对于300m以下高度的超高层建筑，通常采用不分区的雨水排水系统，有很多 成功的案例。但在使用中也存在一些问题，如经常溢流对建筑周边地面的影响、大暴雨时接雨水出户管的检查井井盖被顶起等。 分析原因，主要是屋面溢流口设置高度不当及雨水系统中的空气在检查井内析出，导致检查井内雨水气水流态不稳定所致。 2.真空排水 用的极少，不限于高层建筑。特点是可以随意上下弯曲管道，要是能够解决运行费用的问题，那么排水以后就完全可以不用管结构专业了。 真空高速排水系统到底如何工作，可以将水瞬间排走呢？真空管道内的排水水流速度可达到3-6米/秒，而普通排水系统的排水速度顶多达到1米/秒。假设一套实用面积100平方米、楼层高度为3米的住房完全被水淹没，用一排水能力为2立方米/秒的真空高速排水系统仅需要2.5分钟就能将这300立方积水排走。而采用目前的城市排水系统，在毫无故障的理想状况下，同口径大小的排水管道一般也要6.5分钟才能将这些水排走。 目前普遍采用的重力排水系统大多只能顺利通过浓度较低、杂质很少的液体，一旦泔水、淤泥、塑料袋、碎石、砖块等杂物混为一体，极易堵塞管道。目前城市遭遇大雨，排水系统经常瘫痪，很大原因就在于此。 3.超高层建筑叠压供水 利用室外给水管网余压直接抽水再增压的二次供水方式 一般来说，高层建筑只需采用并联分区供水，不存在叠压。但是100m以上超 高层推荐使用串联供水。现在一般采用的多是设备层设中间转输水池，占用空间不说，还给结构增加负担。新技术应该会采用管道泵直接叠压供水，不设中间转输水池，但是要解决的问题是供水的可靠性以及系统的稳定性问题，现在还极少采用。 市政管网压力理论上只能供应到4层，但是现在楼宇层数都很高，原来都是在楼 底有个水箱，市政管网的水自动流到水箱，然后再用水泵打上去，只不过这样不
摘要：通过高层建筑生活给水系统各种给水方式的分析比较，认为根据具体情况采用高位水箱减压给水方式或几种给水方式的结合在目前是比较经济合理的给水方式。 关键词：高层建筑给水方式减压给水 选择给水方式是高层建筑生活给水系统设计的关键，它直接关系到生活给水系统的使用和工程造价。对于高层建筑，城市给水管网的水压一般不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，即低区部分直按由城市给水管网供水，高区部分由水泵加压供水。就目前我国城市给水状况而言，水压一般可满足建筑五～六层的生活用水要求，高区部分的供水应根据具体情况确定。《建筑给水排水设计规范》（gbj15－88）（以下简称《规范》）第2.3.4条规定：“高层建筑生活给水系统的竖向分区，应根据使用要求、材料设备性能、维修管理、建筑物层数等条件，结合利用室外给水管网的水压合理确定。分区最低卫生器具配水点处的静水压，住宅、旅馆、医院宜为300～350kpa；办公楼宜为350～450kpa。”因此，根据《规范》规定的分区给水静水压，兼顾消防给水系统的给水方式，高层建筑生活给水系统高区部分应进行合理的竖向分区。高区部分可以采用的分区给水方式有：高位水箱给水方式；变频调速水泵给水方式或气压罐给水方式。《高层民用建筑设计防火规范》（gb50045－95）第7.4.7条规定：“采用高压给水系统时，可不设高位消防水箱。当采用临时高压给水系统时，应设高位消防水箱……。”我国目前消防给水系统中临时高压制居多，一般高层建筑都设有高位消防水箱。在高位水箱有效容积增加不多的情况下，生活贮水与消防贮水同时贮存于一个水箱中，这既经济又便于管理。高位水箱具有稳压作用，使冷热水系统水压保持平衡，方便洗浴。变频调速水泵不能满足消防贮水量，存在小流量和零流量供水问题，同时变频控制股价格较高，在高层建筑中采用较少。气压罐给水方式的主要缺点是气压罐调节容积小，同样存在不能满足消防贮水的问题，一般作为消防给水系统中的经常性增压设备，对于高层建筑生活给水一般用于少数楼层水压不足时的增压。由于以上诸多原因，目前绝大多数高层建筑采用高位水箱给水方式，尽管高位水箱存在增加建筑荷载和防止生活用水受到二次污染的问题。高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式或高位水箱串联给水方式，或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压。减压水箱占用一定的建筑面积，并且增加了防止生活用水二次污染的困难，有噪音影响。减压阀造价虽然较高，但占地面积大大减小，不影响水质而且无噪声，国内减压阀产品质量提高，性能可靠，故采用减压阀减压方式的日渐增多。高位水箱给水方式在实际应用中可以按以下情况考虑。1、建筑高度50m左右的高层建筑，高区部分可采用贮水池——水泵——屋顶水箱——减压阀给水方式。如果低区部分对供水安全要求较高，可以直接从屋顶水箱引下一根立管至低区管网，该立管上设电动阀门和减压阀，平时电动阀门关闭，在城市给水管网停止供水时打开电动阀门向低区供水。如图1所示。此方式供水安全可靠，充分利用了城市管网的水压，节省能源。这种方式普遍采用。2、建筑高度50～80m左右的高层建筑，高区部分可采用贮水池——水屋顶水箱——减压阀给水方式（见图2）或高位水箱并联给水方式（见图3）。并联给水方式各分区为独立的给水系统，供水安全可靠，水泵集中布置，便了管理维护，运行动力费川省。但走必须设水泵——水箱两套设备，增加了水泵和水箱占用的建筑面积，造价增大，这在大城市尤为显著。减压阀给水方式系统简单，设备费用少，占地面积小，管理维护方便。但是其供水安全性比并联给水较差，运行动力费用较高。目前我国各地供电情况逐步改善，电费比较适中，采用高位水箱分区减压给水方式具有较大优越性。这种情况病区部分有两个分区。此种方式应用较多。如由重庆建筑大学设计的重庆医科大学附属第一医院外科大楼，总建筑面积 37756m2，地下有两层，地上有二十三层，建筑高度 89.1m。生活给水系统采用分区给水方式，四层及四层以下由城市管网直接供水，五层及五层以上由贮水池——水泵—
1、高层建筑给水系统 1.1概述 1.1．1分类 1）生活给水系统 （1）生活冷水系统 （2）生活热水系统 （3）饮用水系统 （4）中水系统 2)生产给水系统 （1）软化水系统 （2）循环冷却水系统 （3）游泳池及观赏水池给水系统 3）消防给水系统 1.1.2高层给水系统的组成 引入管、水表节点、升压和贮水设备、管网及给水附件4部分 与底层民用建筑相比，高层给水管网和附件具有如下特点 （1）系统必须进行竖向分区 （2）管网布置一般呈环状 （3）给水附件的形式、类别、数量多，标准高。 （4）竖直干管通常敷设在专用的管道竖井内，水平干管布置在专用管道层或技术层（夹）内。 （5）施工安装及维护工作量较大，技术水平要求高，需与建筑内其他工种配合。 1.1.3给水系统的竖向分区 高层建筑给水方式可高位水箱、气压罐和无水箱三种方式。 1）高位水箱给水方式 （1）高位水箱并联给水方式 （2）高位水箱串联给水方式 （3）减压水箱给水方式 （4）减压阀给水方式
（a ） （b ） （c ） （d ） 图1.1高层建筑高位水箱给水方式 （a ）并联（b ）串联（c ）减压水箱（d ）减压阀 2)气压给水设备给水方式 其中供水设备包括离心泵和气压罐 3）无水箱给水方式 近年来，人们对水质的要求越来越高，国内外高层建筑采用无水箱的调速水泵供水方式成为工程应用主流。 特点：保证水质；省去高位水箱，能保证压力；利用变频调速使水泵处于较高效率的运行。缺点是变频价格贵，维修复杂，一旦停电则断水。 1.2.2 各种给水方式比较 为了直观地分析比较给水方式水泵耗能情况，假设如下：某一建筑采用同样 分区和不同的给水方式，各区的供水负荷分别占建筑供水负荷的的比例为：低区（35米）占50%、中区（30米）占25%、高区（30米）占25%；各区的水头损失设定为该区高度的10%；各区的水泵效率相同，则表1.2中水泵扬水功率计算方法如下： 1) 高位水箱给水方式
超高层建筑给排水设计策略与注意事项 【摘要】国民经济的迅速发展直接促进了建筑行业的进步，与此同时人们对于超高层建筑安全性以及舒适性的要求越来越高。建筑给排水作为超高层建筑建设的重要环节，对于人们生活水平的提高，满足人们生活需要都有着重大的作用。只有创新建筑给排水设计理念，创新给排水设计方法，才可以设计出高质量高水平的给排水系统。本文旨在研究超高层建筑给排水问题，针对出现建筑给排水问题提出建筑给排水设计策略，为我国在超高层建筑给排水设计方面的开展提供思路。 【关键词】超高层建筑；给排水；设计策略；注意事项；分析研究 近年来，随着人们生活水平的不断提高，人们都在关注着住宅面积、位置以及住宅室内设计等问题，超高层建筑室给排水很受人们关注。超高建筑由于自身高大以及给排水设计繁琐等原因，其在设计方面不同于其他建筑上给排水设计，要根据其特点进行设计，体现出超高层建筑给排水设计不同风格。本文主要研究超高层建筑给排水常见问题。探讨超高层建筑给排水设计策略，为我国在超高层建筑给排水设计方面的进一步开展提供借鉴。 1 超高层建筑给排水常见问题 总体来讲，超高层建筑给排水常见问题主要体现在以下几个方面：第一，给水压力过大。第二，超高层建筑经常遇到的问题便是给水压力过大，给水压力过大直接使得卫生器具以及管材的使用寿命得到损害，同时也使得大量的电能被浪费掉。第二，高峰期时，建筑内使用人员的供水压力太小，使得用户的正常生活受到威胁。第三，外界条件变化后，不能及时的调整供水方案，从而引起了水压水量不足。第四，排水的布置方式、存水弯、地漏、噪音等现象依旧存在。布置方式主要是由于楼板配置较多的孔洞，不仅影响了楼板的整体性，还加大了施工的难度，在使用的过程中容易发生渗漏。 2 超高层建筑给排水设计策略 2.1 给排水设计规划 在实际的超高层建筑给排水设计过程中，由于设计以及技术原因，给排水设计往往会出现很多的问题，主要问题包括：管道渗漏问题，管道口径不一问题，给排水降压降噪问题，塑料给排水管道设置阻火圈和室内消火栓安装不符合要求等问题。针对这些问题，有关单位可以采取以下措施进行解决：首先，加强对给排水系统设计时的审核，尽量减少设计过程中的差错，通过设计发现施工中容易发生的问题，并设计相应对策措施进行解决。其次，在超高层建筑给排水设计过程中，应根据给排水的设计方案，留有必要的孔洞，方便给排水系统的施工，这就要求加强对超高层建筑给排水设计管理，严格按照要求图纸设计，确保设计的质量。最后，加强设计过程中的技术管理，提高设计人员的在设计过程中的质量
超高层给排水与消防设计探讨 发表时间：2017-06-09T09:52:22.777Z 来源：《建筑学研究前沿》2017年2月上作者：胡甜 [导读] 某项目地上办公楼46层，地下室1～3层为停车库及设备房。 摘要：超高层给排水设计工作中，消防系统作为比较关键的部分，受到内人士的重视。设计好给排水消防系统，可以有效保障人们的生命和财产安全。本文根据工程案例，对项目的生活冷水系统、中水系统、雨水回收利用系统、生活排水系统、消火栓系统，自动喷淋系统及其他灭火系统等的设计参数和系统的选择进行探讨。 关键词：超高层建筑；给排水设计；消防设计 一、工程概况 某项目地上办公楼46层，地下室1～3层为停车库及设备房；1层为入口大厅及配套商务用房，2层为出租办公区入口大厅，3层为物业管理办公用房，4～6层为技术机房区，7～9层为悬挑裙房层，10层员工食堂，10～15层为高层办公区，16、32层为避难层，17～31层、33～43层为出租办公区，44～46为会所。 二、系统设计 （一）室外给水系统 项目临近的市政道路均预留有市政供水接口，预留的管径及市政管道压力（管网压力大于0.15MPa）均能满足项目的生活及消防用水需求。根据市政供水条件，本工程为两路供水，室外消防供水由市政管网直接供水。 （二）室内给水系统 根据《建筑给水排水系统设计规范》：建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式；建筑高度超过100m的建筑，宜采用垂直串联供水方式。本项目采用垂直串联供水方式；在16层避难层和32层避难层设中间水箱及转输水泵，在47层设置屋顶高位水箱。地下3层装置水泵，从地下3层生活水箱提升生活用水至16层避难层之中间水箱，然后由16层转输水泵提升生活用水至32层避难层之中间水箱，最后由32层转输水泵提升生活用水至47层屋顶高位水箱。 按各分区最低配水点处的净水压力不大于0.45MPa，同时各卫生器具给水配件承受的最大工作压力，不得大于0.6MPa的原则进行供水分区：一区为地下室～首层，由市政自来水管网直供；二区为3层～10层，由16层避难层生活水箱重力配水；三区为11层～28层，由32层避难层生活水箱重力配水；四区为29层～44层，由47层屋顶水箱重力配水；45层～47层由设于屋顶的生活变频泵组加压供给。 （三）中水系统 为节省水资源及应业主的要求，项目设计中水回用系统及雨水收集利用系统，中水主要用于公共卫生间的冲厕。将本大楼的淋浴、盥洗优质杂排水及空调冷凝水全部收集，重力流排至地下三层中水处理机房，经处理后用于本大楼1～43层冲厕用水。中水系统分区按室内给水分区的原则进行划分，中水系统分区与室内给水分区相同。 项目中水处理采用膜生物反应器处理工艺流程： 中水系统独立设置，水池、阀门、水表、管道等均标有“中水”字样，采取了严格的防止误饮误用的措施。 （四）雨水回用系统 根据屋面及地面雨水的污染程度，项目分设雨水回收处理系统。将塔楼屋顶雨水、抬升裙楼屋面雨水收集至室外1010m3雨水蓄水池，雨水经沉淀、过滤处理后用于空调冷却塔补水；将室外广场雨水收集至室外320m3雨水蓄水池，雨水经处理后用于抬升裙楼屋面、室外地面的冲洗和绿化浇洒以及地下车库地面冲洗。 （五）生活排水系统 项目设置中水系统，收集淋浴及盥洗排水，因此本项目采用雨、污、废分流的排水系统，卫生间污、废水共用专用通气立管。因抬升裙楼部分的屋面外挑36m，整个外挑屋面面积约11060m2，按该市暴雨强度公式，10年重现期，5分钟降雨历时，雨水设计流量约为 624L/S，若设重力流雨水排水系统需要DNl00雨水斗53个或DNl50的雨水斗25个，需设DNl50排水立管25根，悬吊管需一直引至裙房主核心筒附近的水井内设排水立管，管道安装占用顶板下的安装高度较大；根据以上几种原因，该项目抬升裙楼屋面采用虹吸雨水排水系统，减少排水立管的数量以及悬吊管安装占用的空间高度。 因项目属于低于250m的超高层建筑，需特别注意排水立管的材质，需选择能够承压的排水管材，且排水立管需按规范的要求设置消能措施。根据此要求：屋面虹吸雨水管采用HDPE排水专用管材（PE80），管道连接方式采用热熔连接。塔楼屋顶雨水排水管采用内外涂塑无缝钢管，卡箍连接，承压2.5MPa，室内污、废水及通气管采用离心铸铁排水管，管箍连接。DN200壁厚5.0mm，DN250壁厚5.5mm，DN300壁厚6.0mm。其它雨水管采用离心铸铁排水管，管箍连接。 （六）室内消火栓系统 本工程属一类超高层建筑，超高层建筑因其建筑高度高、功能复杂，所以消防灭火必须立足于自救，因而消防供水设计的安全可靠性就变得尤为重要。通常情况下，超高层建筑高度均超过普通消防车的救火高度，所以其设计更应遵循“预防为主，防消结合”的设计理念，提高建筑的自防自救能力，采取可靠的防火措施，消防设计做到安全适用、技术先进、经济合理。 该项目采用串联供水方式，竖向分为4个区。其中地下室及地上1～9层为1区；10～16层为2区；17～32层为3区；33～47层为4区；各
超高层建筑给排水设计 简介：华源大厦是一栋高度为182.60米的综合性办公楼。文章介绍了本工程的生活给水系统、生活热水系统、消火栓给水系统、自动喷水灭火系统、其他灭火系统、排水系统等方面设计要点。 关键字：高层建筑竖向分区耗热量减压阀 超高层建筑给排水设计: 4自动喷水灭火系统 本建筑的公共活动用房、走道、厨房、餐厅、客房、办公室、库房、地下车库以及面积大于5m2的卫生间等处均设置自动喷水灭火系统；自动喷水灭火系统按中危险等级设计，其中车库、厨房等按中危Ⅱ级，其它场所按中危Ⅰ级设计。中危Ⅰ级的设计流量为20.8l/s，中危Ⅱ级的设计流量为27.7l/s。自动喷水灭火系统竖向分为高、低两个区；高低区各设两台喷淋泵供水，水泵为一用一备。高区：二十四层~五十二层低区：地下二层~二十三层自动喷水灭火系统接屋顶消防水箱，在屋顶设备房设稳压装置，喷淋系统低区设消防水泵接合器。 5其他灭火系统 5.1，气体灭火系统 发电机房、锅炉房采用高压CO2气体灭火系统灭火，设计与施工应委托专业消防工程公司完成。 5.2，灭火器的配置 本建筑火灾危险等级除中餐厅厨房为严重危险级外，其它场所大部分为中危险级。主要火灾种类为A类火灾，厨房及地下车库为A、B类火灾，电气设备用房为带电类火灾。按《建筑灭 火器配置设计规范》GBJ140－90（1997年版）要求，在本建筑内的公共场所、走道、宴会厅、厨房、地下车库、机电设备用房等处均设置手提式干粉或二氧化碳灭火器，在地下车库增设推车型泡沫灭火器。 6排水系统 6.1，生活排水系统 市政排水系统采用雨、污分流制。故室外排水采用雨、污分流制。 (1)地下室污水无法自流排出室外，采用潜污泵抽升排出。 (2)消防电梯机坑设容积不小于2m3的集水井，排水泵的流量取大于10L/s。 (3)厨房及餐厅污水单独排至裙楼半地下层的污水处理间。 (4)主楼卫生间采用粪、污立管及专用通气管的三管制排水方式。并在每个客房卫生间设器具通气支管以改善排水条件，降低噪声。粪便污水经化粪池预处理后与生活污水一起排入市政污水管网。 （5）餐厅厨房含油污水必须进行预处理后，方能排入市政下水道。 6.2，雨水系统 屋面雨水系统采用有组织内排水系统。裙楼屋顶采用压力流（虹吸）排水，重现期P取5年，超出5年重现期至重现期50年的雨水采用开溢流口的方式排放。主楼屋顶采用重力流排水，重现期取50年。室内雨水管材，重力流采用柔性抗震排水铸管，节套式柔性接口；压力流采用HDPE排水管材，热熔连接；室外雨水排水管材采用高密度聚乙烯双壁波纹管（PVC-u）排水管材。 超高层建筑给排水设计:
超高层建筑给排水设计 前言 华源大厦位于广东省东莞市厚街镇107 国道边，地势较平坦，总建筑面积约124100m2，主楼高52 层，地面以上高度182.60m，地下室共二层，地下二层为六级人防掩蔽所，平时用作停车场，地下一层主要用作空调机房及水池，裙楼下半地下层用作车库，配电房。首层至六层为裙房，含大堂﹑厨房﹑餐厅﹑宴会厅﹑健身房﹑桑拿房﹑卡拉O K 包房﹑会议室等综合配套设施。主楼九至二十三层为办公用房，二十五至五十一层为酒店客房，五十二层为特色餐厅，其中二十四﹑三十九层为避难层及设备用房。 1、生活给水系统 1.1 ，室外给水系统 从107 国道市政给水管引入一根DN200 给水管，且在旁边嘉华酒店引入一根DN200 给水管形成两路供水。市政水压不低于0.20MPa，供水量可满足本工程要求。在本建筑周围设DN200 环状给水管，每隔100m 左右设一室外地上式消火栓，共设4 套，以供火灾时消防车取用。室外给水管采用球墨给水铸铁管，柔性胶圈接口。 1.2 ，室内给水系统 （1）室内生活、消防给水系统分开设置。 （2）生活给水系统采用并联与串联相结合的给水方式，共分为七个压力分区。一区：（直供区）：地下二层至半地下层，由市政管网直供。本区考虑生活水箱，消防水池、中餐厅厨房等用水。二区：首层至八层，由地下一层水泵房内的变频调速给水设备供给。本区考虑中餐包房、卡拉O K 房、桑拿等用水。三区：九层至二十层，由设在二十四房避难房的中间水箱供给，九、十层支管减压。本区考虑办公用水。四区：二十一层至二十九层，由屋顶水箱经减少阀减压后供给本区考虑部分办公及部分客房用水。五区：三十层至三十八层，由屋顶水箱经减压阀减压后供给。本区考虑部分客房用水。六区：三十九层至四十六层，由屋顶水箱直接供给。本区考虑部分客房用水。七区：四十七至五十二层，由屋顶水箱经变频调速给水设备加压后供给。本区考虑部分客房及顶层餐厅用水。 （3）地下一层生活水箱有效容积225m3，二十四层避难层中间水箱有效容积30m3，屋顶生活水箱有效容积80m3. （4）给水深度处理为改善水质，市政自来水进入地下室先经过石英砂压力过滤器处理后进入生活用水箱，以去除自来水中的杂质。
关于超高层建筑给排水设计几个问题看法 1，生活供水方式的选择 超高层建筑基本每隔15层会设置一个避难层兼设 备层,可利用避难民设置中间转输水箱供水。基本上可以30层（差不 多100m以内）设成一个大区，这样有两种做法: 1、每个大区在避难层(首个大区在地下室)设四套 变频泵分四个小区往上供水；2、每个大区在避难层(首个大区在地下室)设两套变频泵分两个小区往上15层，同时采用重力流往下供15层(首个大区没有此情况)——中间转输水箱兼高位重力水箱，可以满足 每个用水点水压在0.05MPa~0.35MPa之间。变频泵采用压力自动控制，而转输水泵采用水位控制。这样基本上可以每隔一个避难层设置中间 转输水箱，有效减少机房占用面积。住宅的避难层设的比较少，一般 也可以这样设计。采用上述系统给水设备及管材是最大承压一般为30 层的高度，系统承压不会超过1.6MPa，目前的技术及设备承受此压力 还是比较安全的。 重力供水和变频供水的节能性在学术界存在较大 的分歧，目前为止没有国家性的法规及权威资料表明哪种供水方式更 有利于节能。变频器的工作原理是把工频电源( 50Hz或60Hz)变换 成各种频率的交流电源，以实现电机的变速运行。一般是实际用水量 越按近设计用水量就越节能，且一天用水量变化越小越节能。因此.根 据《建筑给水排水设计规范》GB50015-2003第3.1.9条及3.1. 10条 要求可知：办公楼采用变频设备节能效果比较好，住宅楼采用变顿设 备节能放果比较差。为了解决住宅楼时变化系数比较大的问题，住宅 楼在配泵的时候应多配几台，通过多台水泵来调节水量的变化。 因为采用多泵并联恒压供水，变顿泵的功率降低， 从而可以降低多泵并联变频恒压供水系统的能耗.改善节能状况(因变 频器必须24h通电)。多泵并联恒压供水系统采用具有自动睡眠功能的
给水排水部分 一、 生活给水部分 系统分区：I 区：D3F~2F ；II 区：3F~9F ：III 区：10F~18F ； 1．I 区：生活给水 当量数量小计流量 管径N ∑N l/s mm 洗手盆12323淋浴器0.7510.75洗涤盆166坐式大便器0.542蹲式大便器619114开水间100小便斗0.5 10 5 合计 150.75 3.683409 总当量：∑=75.150N 流量： s l q /98.3= 管径：DN65 II 区：生活给水 当量数量小计流量管径N ∑N l/s mm 洗手盆15656淋浴器0.7500洗涤盆11414坐式大便器0.500蹲式大便器600开水间100小便斗0.5 0合计 70 2.50998 总当量：∑=70N 流量： s l q /51.2= 管径：DN50 III 区：生活给水 当量数量小计流量管径N ∑N l/s mm 洗手盆17272淋浴器0.759 6.75洗涤盆11818坐式大便器0.500蹲式大便器600开水间100小便斗0.5 0合计 96.75 2.950847 总当量：∑=75.96N 流量： s l q /95.2= 管径：DN65
2．中水回用水系统分区：I区：3F~9F；II区：10F~18F； I区：中水回用水 当量数量小计流量管径 N∑N l/s mm 洗手盆100 淋浴器0.7500 洗涤盆100 坐式大便器0.500 蹲式大便器656336 开水间100 小便斗0.52814 合计350 5.612486总当量：∑=350 N流量：s .5 61 =管径：DN80 q/ l 两根立管，每根DN65 II区：中水回用水 当量数量小计流量管径 N∑N l/s mm 洗手盆100 淋浴器0.7500 洗涤盆100 坐式大便器0.513 6.5 蹲式大便器668408 开水间100 小便斗0.53618 合计432.5 6.23899总当量：∑=432 N流量：s =管径：DN80 .6 q/ l 24 3．直饮水系统分区：I区：2F~9F；II区：10F~18F； I区：直饮水 当量数量小计流量管径 N∑N l/s mm 洗手盆0.7500 淋浴器0.7500 小便斗0.500 洗菜池100 开水间11414 洗衣机100 洗涤盆100 坐式大便器600 坐式大便器0.500 合计14 1.12
第2章建筑内部给水系统的计算 2.7 高层建筑给水系统
需要采用耐高压的管材、附件和配水器材，费用高；启闭水嘴、阀门易产生水锤，不但会引起噪声，还可能损坏管道、附件，造成漏水；开启水嘴水流喷溅，既浪费水量，又影响使用，同时由于配水水嘴前压力过大，水流速度加快，出流量增大，水 头损失增加，使设计工况与实际工况不 符，不但会产生水流噪声，还将直接影 响高层供水的安全可靠性。 整幢高层建筑 若采用同一给水 系统供水，则垂 直方向管线过长， 下层管道中的静 水压力很大，必 然带来以下弊病：因此，高层建筑给水系统必须解决低层管道中静水压力过大的问题。
为克服高层建筑同一给水系统供水，低层管道中静 水压力过大的弊病，保证建筑供水的安全可靠性，高层 建筑给水系统应采取竖向分区供水，即在建筑物的垂直 方向按层分段，各段为一区，分别组成各自的给水系统。 确定分区范围时应充分利用室外给水管网的水压，以节省能量，并要结合其他建筑设备工程的情况综合考虑，尽量将给水分区的设备层与其他相关工程所需设备层共同设置，以节省土建费用，同时要使各区最低卫生器具或用水设备配水装置处
2.7 高层建筑给水系统 2.7.2 技术措施 的静水压力小于其工作压力，以免配水装置的零件损坏漏水， 住宅、旅馆、医院宜为0.30—0.35Mpa，办公楼因卫生器具较以 上建筑少，且使用不频繁，故卫生器具配水装置处的静水压力 可略高些，宜为0.35—0.45Mpa。 高层建筑给水系统竖向分区的基本形式有以下几种： 1、串联式 各区分设水箱和水泵，低区的水箱兼作上区的水池，如图2-21。 其优点是：无需设置高压水泵和高压管线；水泵可保持在
超高层建筑设计中给水系统分区及加压方案的合理选择 https://www.doczj.com/doc/431417441.html, 2013-7-29 0:00:00 田静1 宋涛2 (1西安市建筑设计研究院，西安 710054； 2西北综合勘察设计研究院，西安 710003) 摘要：作者对已建成的超高层建筑的给水方案进行评析，对新设计的超高层建筑的给水系统方案的选择进行了介绍，提出在超高层建筑的给水系统设计中要根据国家现行规范标准、建筑物的使用功能、市政给水管网的水压水量合理确定给水系统分区及加压形式，同时合理选用新技术新设备以达到节能增效的效果。 关键词：超高层建筑系统分区转输变频调速无负压供水设备 R引言 随着时代的进步和中国的高速发展，越来越多的超高层建筑已经建成或正在建设中，在超高层建筑的给水设计中，如何合理的选择给水系统的分区及加压形式使其既能满足使用功能又能达到国家目前对节水节能的标准要求，同时也不增加土建及其它专业的工程造价，是我们给排水技术人员值得讨论的问题[1~4]。下面笔者就以在乾元金融大厦、阳光财富大厦工程设计中对给水系统设计方案的确定过程为例来探讨一下上述问题。 1.工程实例分析 对已建成投入使用的超高层项目进行调研，分析其给水系统的可借鉴之处及存在的问题： 在确定乾元金融大厦、阳光财富大厦的给水系统方案之前笔者调研了一些已建成或已设计完成的超高层建筑做为本工程设计的一些参考和借鉴。现以银星大厦工程为例谈谈笔者对其给水系统设计的看法和见解。
银星大厦位于西安市，于2002年完成设计，2005年建成投入使用，总建筑面积约为52000平方米，建筑高度约为126m，地下三层，地上31层，地下部分的主要功能为汽车库及水、暖、电各专业的设备用房，地上部分的功能主要为：一层为大厅、二层为餐厅，三层以上为办公及业务用房，其中16层为避难层，一—六层为裙房。地下三层层高为4.5m，一层层高为为4.5m，二层层高为4.8m，三层层高为4.5m，四层以上层高为3.8m。给排水专业设计内容包括：给排水系统、热水系统、消火栓系统、自喷系统。 项目水源接自城市自来水管网，市政供水水压约为0.20MPa，从市政给水管网引一根DN300mm给水管网进入基地成环状管网供本建筑生活和消防用水。 银星大厦的给水系统形式为：给水系统采用生活水池-水泵-水箱的联合供水方式，在地下室设生活水池一座和低区、中区生活加压泵各两台，在裙房顶设低区生活水箱一座，在16层避难层设中区水箱（转输水箱）一座和供高区水箱的转输水泵两台，在屋顶设高区生活水箱一座。 给水系统的竖向分区如下：30-31层由高区水箱经屋顶增压泵加压后供给；23-29层由屋顶高区水箱直接供水；14-22层由屋顶高区水箱经减压阀减压后供给；6-13层由避难层的中区水箱供给；3-5层由低区水箱经增加泵加压后供给；地下二层-2层由自来水管网直接供给。 1.1笔者认为本项目给水系统的设计有以下优点： 项目给水系统采用水池-水泵-水箱的联合供水方式，供水安全可靠性高，中低区水泵及转输水泵均采用工频泵，水泵启、停与水箱水位联动，因办公用水量较小，水泵启动次数低，加压设备在前期投入的费用及平时运行费用上相对于变频泵较低，经济性好。 给水系统竖向分为六个区，各分区的压力均小于0.45MPa，减压阀设置较少，各分区给水立管承压较小，管材的造价低，使用寿命长。 1.2笔者认为本项目给水系统的设计中存在以下缺点： （1）各区给水均由水箱供给，没有有效的利用市政管网水压。 本项目设计时间较早为2002年，设计所依据的规范均为老版本，但近年来国家对建筑设计中的节水节能提出了更高的要求，在《建筑给水排水设计规范》（GB50015-2003）2009年版、《城镇给水排水技术规范》（GB50788-2012）及《民用建筑绿色设计规范》中都明确规定“供水系统应充分利用市政供水压力”，所以有效的利用市政压力是现在建筑给排水设计和审图中非常注意的一个重要问题。同时随着一些高新技术及设备在给水上的广泛运用，如无负压供水设备等的应用都很好的利用了市政水压。
浅谈高层建筑给排水系统特点问题 随着国民经济的发展，人们居住理念的变化，高层建筑如雨后春笋般越来越多地矗立于城市之中。城市住宅由纯多层住宅或纯高层住宅向多功能，多用途，大面积，综合性强的智能化小区发展。高层建筑的给水排水设计也就成为影响建筑小区日后使用的重要因素。为此，本文笔者结合自己的工作经验从高层建筑给排水工程实际工作特点入手，就供水方式﹑生活排水系统﹑雨水排水系统及空调冷凝水排水系统分别进行阐述。 标签给排水工程 1 引言 我国改革开放的深化和经济的快速发展,人民生活水平的不断提高,住宅建设进入完全商品化阶段,并成为我国国民经济新的增长点。目前乃至今后时期,建筑设计市场将会以住宅为主,消费者强烈要求解决住宅设计中普遍存在的厨房、卫生间面积过小,布局不合理、设计粗糙、功能低下的突出矛盾;改变居民进住后二次施工所造成的大量资源、材料、资金的浪费现象;将功能、空间、设备、管道及节水、节能综合考虑。所以住宅给水排水设计遇到了许多新问题,有待于我们去探索研究。 2 高层建筑给排水工程的特点 由于高层建筑独有的特点，使得对高层建筑的给排水工程的设计、施工、材料及管理方面都提出了较高的要求，与低层建筑给排水工程相比，高层建筑给排水工程具有以下特点： 2.1 高层建筑给水热水消防系统静水压力大，如果只采用一个区供水，不仅影响使用，而且管道及配件容易被破坏。因此，供水必须进行合理的竖向分区，使静水压力降低，保证系统的安全运行。 2.2 高层建筑引发火灾的因素多。高层建筑的结构功能复杂，失火可能性较大，失火后也容易迅速蔓延，人员疏散困难。所以，必须设置安全可靠的室内消防给水系统，满足各类消防的需要，而且消防给水的设计应“立足自救”，方可保证即使扑灭火灾，也要防止重大事故发生。 2.3 高层建筑的给排水量大。高层建筑给水排水设备的使用人数较多，瞬时的给水量和排水量，若发生停水和排水管道堵塞的事故，影响范围较大，所以必须具备安全可靠的水源，以及经济合理的给水排水系统形式，并妥善处理排水管道的通气问题，以保证供水安全可靠、排水通畅和维护管理方便。
浅谈超高层建筑给排水设计 摘要：超高层建筑用水和排水系统设计是一个非常重要的问题，其设计要求严格，绝不可马虎。同时，随着人们的知识水平越来越高，已经有很多人开始关注 这一部分，因为这些问题都关系到建居住者的日常生活。从工程角度来看，该设 计需要大量的规定和标准，如果不努力为人们提供更好、更安全的生活条件，那 么就会导致企业发展受阻，所以必须保证人们对供水和排水设施的满意。 关键词：超高层建筑；给排水设计；设计要点 1超高层建筑中给排水设计体系 1.1超高层建筑中生活的给水体系 由于高层建筑的高度与其他建筑物无法比较，因此高层建设的供水设施会比 其他的建设地增加很多。因为供水设施安装的严重性，所以对供水和排水系统有 关的机械设备要求相对较高，同时对建筑设计的需求也在增加。在高层建筑物中 因为高压供水的压力不够，高度不符合压力要求，造成管道质量必须提高，当然 也不节能，所以高层建筑必须分区分压供水。因此，我们常用无负压叠压供水方式，在叠压自来水本身压力的情况下，能根据用户用水量的变化来调节水泵转速，使水泵始终在高效区，节能节电效果显著。这可以说是满足高层用户正常用水， 最好的节能高效方式。 1.2超高层建筑中雨水体系 降雨是高层建筑排水系统中非常重要的一部分，雨水解决方案可能是高层建 筑最重要的排水问题。与其他家庭或工业用水不同，雨水是无法控制的，由于无 法控制意外降水，这对建筑中雨水排出系统是非常有害的。对于非常高的建筑物，应该考虑如何充分利用雨水解决供水问题，项目设计也应该包含明确的排水和卫 生供水系统规则。在这方面，排水方法的安全和排水设计的有效是相对清楚和具 体的。在规则中，大型公共建筑屋顶上的排水施工会考虑如何再利用。在10年内，雨水收集工程的总能力应该是保证屋顶供水设施使用寿命超过50年。当然，雨水量不是高层建筑唯一要考虑的问题，由于雨水的收集度较高，所以这个问题 是与建筑供、排水效率直接相关的最重要因素之一。 2当前超高层建筑给排水设计中存在的几个问题分析 2.1排水系统设计问题 超高层建筑在设计排水系统时，污水立管的长度普遍都要比普通建筑的长度 多出许多，需要连接的卫生器具也是十分得多，长期下去排水管十分容易出现管 内堵塞的现象，导致楼内的卫生器具无法正常使用，污水管中污水无法及时排出，臭气散发到室内，导致居民的生活受到严重的影响。同时，长期使用过程中，房 屋吊顶位置的管道容易出现老化问题，导致管道漏水现象的出现，使建筑的美观 性与使用性能受到严重的影响。 2.2消防水系统设计不完善 在高层建筑当中，对于消防系统而言它是高层建筑中最为重要的一项保障。 但是根据我国相关的研究以及调查，我们可以发现，由于超高层建筑的垂直高度 过高，水压提升困难，导致设计的消防给水系统并不能有效的满足消防工作的需求，给建筑物的安全性造成较大的隐患。另外，当我们在进行施工后期的维护工 作中，如果不能充分的留意对于消防管道以及相关设备的保护，就会导致发生危
哈尔滨工程大学继续教育学院 高层建筑给水排水工程考试题库 一、填空题（本题共10题，每小题1分共10分）30题 1、建筑给水管道根据安装位置和起的作用不同分为给水干管，给水立管，给水支管。 2、自动喷水灭火系统喷头布置形式一般有正方形布置，长方形布置，菱形布置。 3、高层建筑给水方式分为串联给水方式，并联给水方式，减压给水方式。 4、建筑内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不小于0.50m；交叉埋设时不小于0.15m；且给水管应布置在排水管的上面。 5、在高层建筑中，塑料排水立管明设且管径大于等于110mm时，在立管穿越楼层处应设阻火装置或阻火圈。 6、伸顶通气管管径与排水立管管径相同。但在最冷月平均气温低于-13℃的地区，应在室内平顶或吊顶以下0.3m处将管径放大一级。 7、建筑物雨水管道应单独设置，在缺水或严重缺水地区宜设置雨水贮存池。 8.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室内消火栓系统。9.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即
生活排水系统、工业废水排水系统、屋面雨雪水排水系统。 10.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。 11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。 12.建筑消火栓给水系统一般由水枪、水带、消火栓、消 防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。 13.建筑内排水通气管系统的作用主要是____排除臭气、保持气压稳定__、__补充新鲜空气_____、____降低噪音___。 14.化粪池是一种具有结构简单、便于管理、不消耗动力、和____造价低___等优点。局部处理生活污水的构筑物。 15.自动喷水灭火系统管道水力常见的计算方法有：作用面积法和特性系数法。 16.某由市政管网供水的住宅楼，管网服务压力为0.2MPa时，可供水至__四_层楼。 17、自动喷水灭火系统的报警装置主要有__水流指示器__、_压力开关__、__水力警铃_。 18.排水横管水力计算设计要素充满度、自净流速、管道坡度、最小管径 19.在高层建筑中常采用特殊单立管排水通气系统，其中有____苏维托，汽水分离汽水混合___. 20.高层建筑内给水系统由---引入管—水表节点—升压和贮水设备—管网—给
超高层建筑给排水设计要点-国内知名案例分析 最近几年，随着经济的发展和新技术、新材料的不断应用，各地超高层建筑不断涌现，一些著名的超高层建筑也成为了一座城市的代表和文化。随着建筑高度的增加，在给排水设计上也存在一些难点。本专题从给水系统、排水系统、消防系统这三个方面对国内知名的超高层案例做了详细的解析，希望能对设计者有帮助。 一、超高层建筑给排水设计--给水系统 超高层建筑给排水设计供水方式的选择 重力供水和变频供水的节能性在学术界存在较大的分歧，目前为止没有国家性的法规及权威资料表明哪种供水方式更有利于节能。就笔者所参与的几个项目，笔者认为办公楼采用变频供水更为合理。首先超高层建筑大概每隔15层会设置一个避难层兼设备层，可利用第一个避难层以及每隔一个避难层设置中间转输水箱，每两个避难层中间楼层分为一个大区采用一组变频泵加压供水，每个大区再采用减压阀分为两个小区，二转输水泵采用液位控制启停的工频泵，这样基本上只用在第一个避难层及第三个避难层设置中间转输水箱，有效减少机房占用面积。此外，采用上述系统给水设备及管材最大承压为一、三避难层中间的高度，系统承压不会超过2MPa，目前的技术及设备承受此压力还是比较安全的，另外一方面由于办公楼的用水量较小，时变化系数为1.5，在变频加压水泵的选型上采用一个流量分配采用100%-50%-100%，其中最后一个100%为备用，其水泵的出水量基本可以和系统的用水量相吻合，同时转输水泵采用工频泵，可以保证各水泵在高效区运行，达到变频节能的目的，并相应减少了机房的面积以及二次污染的几率。 对于酒店，由于其对压力的稳定性要求较高，为避免变频加压供水出现的用水忽冷忽热，酒店采用屋顶水箱重力供水更加合理。对于屋顶水箱二次污染问题，酒店一般有比较完善的物业管理，同时屋顶水箱设置为2个，可定时冲洗，并且酒店为24小时用水，水箱里的储水可得到及时更新，有效避免出现二次污染。此外，酒店建筑的用水特点是用水变化比较大，时变化系数为2~2.5，如采用变频给水其水泵配置很难与用水曲线吻合，因此水泵不能保证在高效区运行，从而造成效率下降，能源浪费。因此酒店建筑的超高层建筑建议采用屋顶水箱重力供水。
超高层建筑的给水系统分区方案比较 摘要：超高层建筑对于给排水专业来说，不同于其他建筑的主要设计难点在于给水系统的分区设计。如何才能相对合理地设置分区，本文就此问题，结合笔者在实际工作中经验提出自己的见解。 关键词：建筑给排水；超高层建筑；给水系统分区 随着时代的进步和对高度的追求，中国出现了越来越多的超高层建筑。在中国，建筑规范规定100米以上高度的属于超高层建筑。有资料显示，当前中国正在建设的超高大楼总数超过200座，相当于美国同类摩天大楼的总数。而对于给排水专业来说，在设计中，超高层建筑不同于其他建筑的主要设计难点在于给水及消防系统的分区设计。现结合具体工程，鼎和大厦，来共同探讨给水系统中分区的问题。 1 工程概况 鼎和大厦位于深圳市中心区福华三路与金田路交汇处，东侧为财富大厦，北侧为金中环国际商务大厦，西侧为星河丽思卡尔顿酒店，南侧面对深圳市会展中心。总用地面积：8205㎡，总建筑面积：134544㎡，办公建筑面积：96716.14㎡，商业建筑面积：6670㎡，地下室建筑面积：28395.22㎡，避难层建筑面积：2761.51㎡。 总体布局沿街呈“L”型布置，场地西北边形成一开阔广场。副楼部分共6层，一层层高6米，功能为办公入口、商业。二层至四层层高5.5米，功能为商业、办公。五至六层层高4.5米，功能为办公。七层层高4.5米，功能为屋顶花园、避难区。八、二十一、三十四层层高4.8米，功能为数据中心。九至十九层、二十二至三十二、三十五至四十六层层高4.2米，功能为办公。二十、三十三层层高4.5米，功能为设备房、避难区。地下室共4层。地下一层层高5.2米，功能为车库、自行车库。地下二层层高5.2米，功能为车库和设备机房；地下三层层高3.8米，功能为车库；地下四层层高3.8米，功能为车库和人防工程。 本项目水源为城市自来水，市政供水水压约0.30Mpa。由地块东侧金田路DN1000及南侧福华三路DN500市政给水管道上分别引入一路DN200给水接口，并在建筑物地下一层形成DN200环状给水管网，供本工程生活、消防用水。接口处设水表计量，并于水表后设置管道倒流防止器防止市政管道被倒流污染。 2 给水系统供水方式 超高层建筑给水系统供水方式一般采用分区串联供水方式，按以下四种方案进行讨论：2.1 方案一：在33F避难层设置生活中转水箱，33F以上采用变频加压水泵供水，4-7层采用变频加压水泵供水
