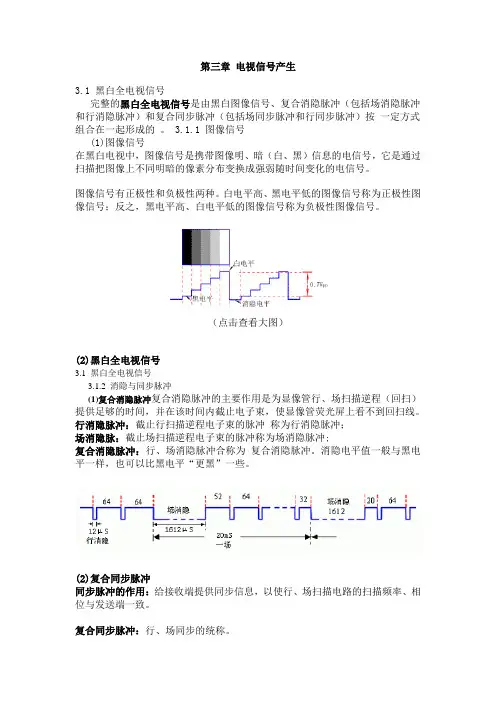

第三章电视信号产生3.1 黑白全电视信号完整的黑白全电视信号是由黑白图像信号、复合消隐脉冲（包括场消隐脉冲和行消隐脉冲）和复合同步脉冲（包括场同步脉冲和行同步脉冲）按一定方式组合在一起形成的。
3.1.1 图像信号(1)图像信号在黑白电视中，图像信号是携带图像明、暗（白、黑）信息的电信号，它是通过扫描把图像上不同明暗的像素分布变换成强弱随时间变化的电信号。
图像信号有正极性和负极性两种。
白电平高、黑电平低的图像信号称为正极性图像信号；反之，黑电平高、白电平低的图像信号称为负极性图像信号。
（点击查看大图）(2)黑白全电视信号3.1 黑白全电视信号3.1.2 消隐与同步脉冲(1)复合消隐脉冲复合消隐脉冲的主要作用是为显像管行、场扫描逆程（回扫）提供足够的时间，并在该时间内截止电子束，使显像管荧光屏上看不到回扫线。
行消隐脉冲：截止行扫描逆程电子束的脉冲称为行消隐脉冲；场消隐脉：截止场扫描逆程电子束的脉冲称为场消隐脉冲;复合消隐脉冲：行、场消隐脉冲合称为复合消隐脉冲。
消隐电平值一般与黑电平一样，也可以比黑电平“更黑”一些。
(2)复合同步脉冲同步脉冲的作用：给接收端提供同步信息，以使行、场扫描电路的扫描频率、相位与发送端一致。
复合同步脉冲：行、场同步的统称。
①行同步脉冲：每行一个，宽度为4.7μs；叠加在行消隐脉冲上；一行的起始时刻以行同步的前沿为基准。
即从行同步前沿时刻开始行扫描电流逆程。
②场同步脉冲：每场一个，宽度为2.5H＝160μs；叠加在场消隐脉冲上；场同步前沿规定为一场逆程的起始时刻。
(3)开槽场同步作用：保证在场同步期间不丢失行同步信息。
(4)均衡脉冲作用：保证奇偶场光栅的精确镶嵌。
同时，相应均衡脉冲的前沿仍提供行同步信息。
3.2 视频信号带宽和频谱3.2.1 视频信号的带宽(1) 垂直分解力理想的垂直分解力：电视系统理想的垂直分解力等于有效扫描行数。
在625行/50场电视系统中，理想的垂直分解力为：M＝Z(1-β)＝575TVL 电视线实际的垂直分解力由于画面垂直细节与电子束扫描线间的相对位置关系有随机性，实际的垂直分解力：Z(1-β)Mˊ＝Kv为小于1的垂直凯尔系数，概率上取=0.75。
