RRU与天线一体化设备在TD-LTE网络建设中的应用研究李坤江【摘要】在TD-LTE网络建设中，由于TD-LTE采用的频段较高（2GHz以上），使得新建网络需要增加较多站点。
然而对于部分天面资源匮乏的站点，采用传统的新建抱杆、新增RRU+天线的方式将面临诸多困难。
介绍了RRU与天线一体化的新形态设备用于解决天馈紧张站点的TD-LTE网络建设方案，并详细对比分析了RRU天线一体化与传统RRU+天线方案的差异，最后对RRU与天线一体化设备的应用场景提供了详细的建议，用于指导TD-LTE网络建设。

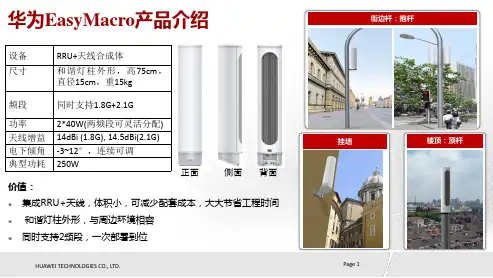

%Due to the high frequency band(2GHz or more) of TD-LTE, new network needs more sites in TD-LTE network construction. The traditional way by building new derrick or increasing new RRU and antenna will face many difficulties for some sites short of antenna resources. A new RRU integrated antenna equipment used to solve the insufficiency of antenna feeder in TD-LTE network construction is introduced. The differences between integrated proposal and the traditional proposal are compared in detail. At last, detail advice for application scenarios of the RRU integrated antenna equipment is provided, guiding the TD-LTE network construction.【期刊名称】《移动通信》【年(卷),期】2013(000)024【总页数】4页(P80-83)【关键词】RRU与天线一体化设备;TD-LTE;有源天线;MIMO;波束赋形;载波聚合【作者】李坤江【作者单位】中国移动通信集团公司计划建设部，北京100032【正文语种】中文【中图分类】TN929.51 引言在无线网络建设过程中，由于需要架设天面实现无线网络覆盖，会遇到多种多样的天面建设场景，包括楼顶抱杆、楼顶增高架、楼顶拉线杆、角钢塔、单管塔、灯杆、美化天线等多种形态。
一体化天线流程

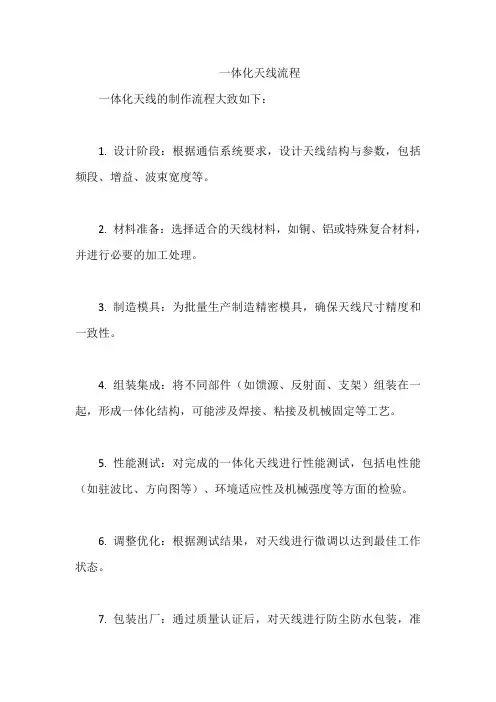

一体化天线的制作流程大致如下：
1. 设计阶段：根据通信系统要求，设计天线结构与参数，包括频段、增益、波束宽度等。
2. 材料准备：选择适合的天线材料，如铜、铝或特殊复合材料，并进行必要的加工处理。
3. 制造模具：为批量生产制造精密模具，确保天线尺寸精度和一致性。
4. 组装集成：将不同部件（如馈源、反射面、支架）组装在一起，形成一体化结构，可能涉及焊接、粘接及机械固定等工艺。
5. 性能测试：对完成的一体化天线进行性能测试，包括电性能（如驻波比、方向图等）、环境适应性及机械强度等方面的检验。
6. 调整优化：根据测试结果，对天线进行微调以达到最佳工作状态。
7. 包装出厂：通过质量认证后，对天线进行防尘防水包装，准
备交付给客户使用。
一体化天线技术规范书一、一体化天线概述为减少城市环境移动天线不断增多产生的负面影响，需要在有需求的基站安装一体化天线，要求施工后的天线达到美观、隐蔽且与周边环境协调的整体效果。
传统加罩美化天线是在普通天线外增加一层外罩的方式进行美化，相当于在天线阵子外包围了两层外罩;而一体化美化天线则采用一层外罩的方式，即天线自身外罩已经过美化，可减少两层外罩带来的电气损耗。
二、必须满足的技术标准/规范下列标准包含的条文，通过在本文件中引用而成为本文件的条文。
所有标准都会被修改，使用本文件的各方应探讨使用下列标准最新版本的可能性。
1.YD/T 1059-2004 《移动通信系统基站天线技术条件》2.GB/T 9410-2008 《移动通信天线通用技术规范》3.YD/T 828.22-1996 《数字微波传输系统中所用设备的测量方法第2部分：地面无线接力系统的测量第2节：天线》4.GB/T 2423.1-2008 《电工电子产品环境试验第2部分：试验方法试验A：低温》5.GB/T 2423.2-2008 《电工电子产品环境试验第2部分：试验方法试验B：高温》6.GB/T 2423.3-2006 《电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验》7.GB/T 2423.5-1995 《电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击》8.GB/T 2423.6-1995 《电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞》9.GB/T 2423.10-2008 《电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）》10.GB/T 2423.38-2008 《电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则》11.GB 191-2008 《包装储运图示标志》12.GB/T 2828.1-2003 《计数抽样检验程序第1部分：按接收质量限(AQL) 检索的逐批检验抽样计划》13.GB/T 2829-2002 《周期检验计数抽样程序及表（适用于对过程稳定性的检验）》14.GB/T 3873-1983 《通信设备产品包装通用技术条件》15.GB 15842-1995 《移动通信设备安全要求和试验方法》16.Q/CT 2294-2010《中国电信CDMA无线网络配套设备总体技术规范-天线分册》17.2013 SX-080 《LTE（混合组网）系统设备技术要求-天线(试行)》18.YD/T 2010-2342《移动通信基站用一体化美化天线技术条件》1.1.1卖方提供的无线设备和系统应优先采用已有行业标准（中国电信的企业标准与中国行业标准不一致的地方，以中国电信的企业标准为准；本文件提出的具体技术要求高于上述文件和规范要求的，以本文件为准）；无行业标准的，应符合技术标准的要求如下:1.符合有关标准（如GB、ISO、ITU-T、3GPP2、ETSI等），卖方应在建议书中具体说明。
隐蔽天线产品单页资料 ※基站、直放站及室内分布类※（V1001）天馈事业部2010年5月目录一、排气管型电调天线 (4)1）65度15dBi电调天线 (4)型号：MPQ-ODV065R15B(1) (4)2）65度18dBi电调天线 (5)型号：MPQ-ODV065R18K(1) (5)3）65度CDMA800+GSM900+WCDMA+GSM180015/18dBi多频共用天线 (6)型号：MPQ-ODV065R15B18K(1) (6)4）65度WCDMA+GSM180018/18dBi双频共用天线 (7)型号：MPQ-ODV065R18K18K(1) (7)二、集束型电调天线 (8)1）65度15dBi电调天线 (8)型号：MJS-065R15DB（1-V） (8)型号：MJS-065R15DK（5-V） (9)型号：MJS-065R18DK（3-V） (10)3）65度CDMA800+GSM900+ GSM1800+WCDMA15/17dBi多频共用天线 (11)型号：MJS-ODV065R15B17K(6) (11)3）65度GSM1800+WCDMA18/18dBi双频共用天线 (12)型号：MJS-ODV065R18K18K(9) (12)三、方柱型电调天线 (13)1）65度15dBi电调天线 (13)型号：MFZ-ODR065R15B(1) (13)2）65度GSM900+GSM180015/18dBi双频共用天线 (14)型号：MFZ-ODR065R15G18C(1) (14)3）65度18dBi电调天线 (15)型号：MFZ-ODR065R18K(1) (15)4）65度CDMA800+GSM900+ GSM1800+WCDMA15/18dBi多频共用天线 (16)型号：MFZ-ODR065R15B18K(1) (16)四、圆柱型电调天线 (17)1）65度15dBi电调天线 (17)型号：MYZ-ODR065R15B(1) (17)2）65度GSM900+GSM180015/18dBi双频共用天线 (18)型号：MYZ-ODR065R15G18C(1) (18)3）65度18dBi电调天线 (19)型号：MYZ-ODR065R18K(1) (19)五、排水管型电调天线 (20)1）90度14dBi电调天线 (20)型号：MPS-ODV090R14B(1) (20)2）65度WCDMA+GSM180018/18dBi双频共用天线 (21)型号：MPS-ODV065R18K18K(1) (21)3）65度18dBi电调天线 (22)型号：MPS-ODV065R18K(1) (22)六、壁挂型电调天线 (23)1）65度15dBi电调天线 (23)2）65度CDMA800+GSM900+WCDMA+GSM1800多频共用天线 (24)型号：MBG-ODR065R15B18K(1) (24)3）65度18dBi电调天线 (25)型号：MBG-ODR065R18K(1) (25)第二部分小区类 (26)一、路灯型天线 (26)型号：MLD-OOA360V06NB(1/2/3/4/5) (26)型号：MLD-OOA360V08NB(1/2/3/4/5) (27)型号：MLD-OOA360V08NN(1/2/3/4/5) (28)二、草坪灯型天线 (29)型号：MCD-OOA360V06NN(1/2/3/4) (29)型号：MCD-OOA360V07NN(1/2/3/4) (30)三、射灯型天线 (31)型号：MSD-ODP060V09NB(1) (31)型号：MSD-ODP065V09NN(1) (32)型号：MSD-ODP070V07NN(2) (33)型号：MSD-ODP065R09NB(3) (34)型号：MSD-ODP065V06NN(L1)（可亮灯） (35)型号：MSD-ODP065R08B10K(1N) (36)四、广告牌型天线 (37)型号：MGP-ODP065V09NN(1) (37)型号：MGP-ODP065V09NN(2) (38)型号：MGP-ODP065V09NN(3) (39)型号：MGP-OOA360V06NN(4) (40)型号：MGP-OOA360V06NN(5) (41)型号：MGP-ODP065V09NN(6) (42)五、草坪牌型天线 (43)型号：MCP-ODP065V09NN(2) (43)型号：MCP-ODP065V09NN(3) (44)型号：MCP-ODP065V09NN(4) (45)六、蘑菇型天线 (46)型号：MMG-OOA360V03NN(1) (46)七、石头型天线 (47)型号：MST-OOA360V03NN(1) (47)型号：MST-ODP065V09NN(1) (48)八、空调型天线 (49)型号：MKT-ODP065V09NN(C-1) (49)型号：MKT-ODP065V11NN(C-1) (50)第三部分室内分布类 (51)一、吸顶灯型天线 (51)型号：MXD-IXD360V03NN(E-1)（可亮灯/不可亮灯均有） (51)型号：MXD-IXD360V04NN(A-1)（不可亮灯） (52)型号：MXD-IXD360V04NN(A-3)（不可亮灯） (53)型号：MXD-IXD090V02NN(F-1)（可亮灯/不可亮灯均有） (54)二、空调风口型天线 (55)型号：MFK-IXD360V03NN(B-1) (55)三、壁画型天线 (56)型号：MBH-IWH065V06NN(C-1) (56)四、壁灯型天线 (57)型号：MBD-IWH090V06NN(B-1) (57)五、烟感型天线 (58)型号：MYG-IXD360V03NN(B-1) (58)第一部分基站类一、排气管型电调天线1）65度15dBi电调天线型号：MPQ-ODV065R15B(1)工作频率(MHz) 820～960阻抗(Ω) 50增益(dBi) 14.5功率容量(W) 200驻波比 ≤1.5极化方向 ±45°垂直面波瓣宽度 约12水平面波瓣宽度 65±6三阶交调(dBm) ＜-107(参考)交叉极化比(dB) 轴向：≥17；±60º：≥10端口隔离度（dB） ≥28前后比(dB) ＞25第一上旁瓣抑制(dB) ≥15第一下零点填充（dB）＜25电下倾角 0°～14°连续可调电气性能指标接头类型 7/16 Din 阴接头机械调倾角 0°水平面方位角 水平：±20°天线罩材料 PVC-U重量(kg) 约15体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200机械性能指标雷电保护 直接接地方向图H面 V面图实物图2）65度18dBi 电调天线型号：MPQ-ODV065R18K(1)工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W) 100 驻波比<1.5 极化方向 ±45° 垂直面波瓣宽度 8 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28 前后比(dB) ＞25 º电下倾角（）2～10连续可调 电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角 水平：±20°天线罩材料PVC-U 重量（kg） 约10体积(mm) 直径160，高度1500环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图水平面方向图 垂直面方向图图实物图3）65度CDMA800+GSM900+WCDMA+GSM180015/18dBi多频共用天线型号：MPQ-ODV065R15B18K(1)工作频率(MHz) 820～960/1710～2170阻抗(Ω) 50增益(dBi) 14.5/17.5功率容量(W) 200/100驻波比 <1.5极化方向 ±45°垂直面波瓣宽度 12/8水平面波瓣宽度 65±6三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB)820～960：轴向：≥17；±60º：≥101710～2170：轴向：≥17；±60º：≥10 同频端口隔离度（dB）≥28前后比(dB) ＞25º电下倾角（）820～960:2～10连续可调1710～2170:0～14连续可调电气性能指标接头类型 7/16 Din 阴接头机械倾角 0°水平面方位角 水平：±20°天线罩材料 PVC-U重量（kg） 约40体积(mm) 直径200，高度3300环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200机械性能指标雷电保护 直接接地方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V 图实物图4）65度WCDMA+GSM180018/18dBi 双频共用天线型号：MPQ-ODV065R18K18K(1)工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5/17.5 功率容量(W) 100 驻波比<1.5 极化方向 ±45°交叉极化垂直面波瓣宽度 约7 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB) 1710～2170：轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28 前后比(dB) ＞25 º电下倾角（）2～10连续可调 电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角 水平：±20°天线罩材料 PVC-U 重量（kg）约30体积(mm) 直径160，高度3300环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图水平面方向图 垂直面方向图图实物图隐蔽天线产品单页资料二、集束型电调天线1）65度15dBi电调天线型号：MJS-065R15DB（1-V）注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图指标/性能序号项目名称标准值1 工作频段 820~870MHz870-960 MHz2 增益 14.5dBi 15dBi3 水平面波束宽度 65±6°4 垂直面波束宽度 约12 °5 第一上旁瓣抑制 ≥15dB6 可调电下倾角 0°～14°7 功率容限 200W8 极化方式 ±45°极化（轴向）≥17dB9 交叉极化比(±60°) ≥10dB10 隔离度 ≥28dB11 扇区间隔离度 ≥40dB12 阻抗 50Ω13 电压驻波比 <1.5:114 雷电保护 避雷针和直接接地15 接口型号 7/16-50K16 整体方位角调节 水平±20°17 单扇区方位角调节水平±10°18 集束天线外形尺寸Φ474×1991 mm19 天线重量 55kg20 天线罩材料 玻璃钢隐蔽天线产品单页资料型号：MJS-065R15DK（5-V）注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图指标/性能序号 项目名称标准值1 工作频段(MHz) 1710~21702 增益(dBi)1710~1850MHz： 14.5dBi1850~1990MHz： 14.7dBi1920~2170MHz： 15.0dBi3 阻抗 50Ω4 电压驻波比 ≤1.55 隔离度 ≥28dB6 扇区间隔离度 ≥40dB7 水平面波束宽度 65±6°8 垂直面波束宽度 约12°10 前后比 ≥25dB11 极化方式 ±45°双极化12 电下倾角 0°～14°连续可调13 第一上旁瓣抑制 ≥15dB（轴向）≥17dB14 交叉极化比(±60°) ≥10dB15 功率容限 100W16 雷电保护 避雷针和直接接地17 接口型号 7/16-50K18 整体方位角调节 水平±20°19 单扇区方位角调节水平±10°20 集束天线外形尺寸Φ358×1100 mm21 天线重量 40kg22 天线罩材料 玻璃钢2）65度18dBi电调天线型号：MJS-065R18DK（3-V）注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图指标/性能序号 项目名称标准值1 工作频段 1710-2170 MHz2 增益 1710~1850MHz： 17.0dBi 1850~1990MHz： 17.2dBi 1920~2170MHz： 17.5dBi3 水平面波束宽度 65±6°4 垂直面波束宽度 约8°5 第一上旁瓣抑制 ≥18dB6 可调电下倾角 0～8°7 功率容限 100W8 极化方式 ±45°极化10 交叉极化鉴别率 轴向：≥17，±60º：≥1011 前后比 ≥25dB12 隔离度 ≥28dB13 扇区间隔离度 ≥40 dB14 阻抗 5015 电压驻波比 <1.516 天线重量 48kg17 雷电保护 避雷针和直接接地18 接口型号 7/16-50K19 整体方位角调节 水平±20°20 单扇区方位角调节 水平±10°21 集束天线外形尺寸 φ358mm×2027mm22 天线罩材料 玻璃钢3）65度CDMA800+GSM900+ GSM1800+WCDMA15/17dBi多频共用天线型号：MJS-ODV065R15B17K(6)1、电性能指标集束天线提供三个覆盖扇区，实现水平面360度均匀覆盖，单扇区电性能指标工作频段(MHz) 820～896 870～960 1710～1880 1850～21700°增益（dBi）14.5 15 16.5 17 水平面半功率波束宽度(º) 65±6 65±6 65±6 65±6垂直面半功率波束宽度(º)13 12 9 8（参考）前后比（dB）≥25端口隔离度（dB）≥28扇区间同频隔离度（dB）≥40交叉极化比（dB）轴向：≥17；±60º：≥10极化方式±45°阻抗(Ω) 50电压驻波比≤1.5电下调角（º）0～14 0～10第一上旁瓣抑制（dB）≥16(0º),≥14(7º),≥12(14º) ≥17(0º),≥14(5º),≥13(10º) 功率容限(W) 200 100 环境条件要求满足YD/T1059-2004接口类型7/16 DIN 阴接头2 机械特性序号项目名称性能/指标1 安装方式法兰安装2 集束天线整体方位角调节水平±20°3 单扇区方位角调节水平±10°4 集束天线封装方式三扇区共一个天线罩封装5 集束天线最大外径 430mm6 迎风面积 0.65m27 集束天线外形尺寸￠430mm×1515mm8 天线重量 55Kg9 天线罩材料玻璃钢注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图3）65度GSM1800+WCDMA18/18dBi双频共用天线型号：MJS-ODV065R18K18K(9)1、电性能指标集束天线提供三个覆盖扇区，实现水平面360度均匀覆盖，单扇区电性能指标工作频段(MHz) 1710～1880 1850～21700°增益（dBi）17.5 18 水平面半功率波束宽度(º) 65±6 65±6垂直面半功率波束宽度(º)8 7（参考）前后比（dB）≥25端口隔离度（dB）≥28扇区间同频隔离度（dB）≥40交叉极化比（dB）轴向：≥17；±60º：≥10极化方式±45°阻抗(Ω) 50电压驻波比≤1.5电下调角（º）2～10第一上旁瓣抑制（dB）≥17(2º),≥15(6º),≥14(10º)功率容限(W) 100环境条件要求满足YD/T1059-2004接口类型7/16 DIN 阴接头2 机械特性序号项目名称性能/指标1 安装方式法兰安装2 集束天线整体方位角调节水平±20°3 单扇区方位角调节水平±10°4 集束天线封装方式三扇区共一个天线罩封装5 集束天线最大外径 474mm6 迎风面积 0.72m27 集束天线外形尺寸￠474mm×1818mm8 天线重量 65Kg9 天线罩材料玻璃钢注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图三、方柱型电调天线 1）65度15dBi 电调天线型号：MFZ-ODR065R15B(1)工作频率(MHz) 820～960阻抗(Ω) 50 增益(dBi) 820~896: 14.3 870~960: 14.5功率容量(W) 200 驻波比≤1.5 极化方向 ±45° 垂直面波瓣宽度 约12 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化比(dB) 轴向：≥17；±60º：≥10端口隔离度（dB）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB)≥15电下倾角 0°～14°连续可调 电气性能指标接头类型 7/16 Din 阴接头机械调倾角 0° 水平面方位角 水平：±20° 天线罩材料玻璃钢 重量(kg) 约60 体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速2000 机械性能指标雷电保护直接接地方向图H 面 V 面图实物图2）65度GSM900+GSM180015/18dBi双频共用天线型号：MFZ-ODR065R15G18C(1)工作频率(MHz) 880～960，1710～1880阻抗(Ω) 50增益(dBi)880～960： 14.51710～1880：17.5功率容量(W) 880～960: 200，1710～1880: 100驻波比 <1.5极化方向 ±45°垂直面波瓣宽度（°）880～960：约121710～1880：约8水平面波瓣宽度（°）65±6三阶交调(dBm) ＜-107（参考）交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10端口隔离度（dB） ≥28前后比(dB) ＞25电下倾角（°） 880～960 ：0～14 ，1710～1880：0～7电气性能指标接头类型 7/16 Din 阴接头机械倾角 0°水平面方位角 水平：±20°重量（kg） 约70体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200机械性能指标雷电保护 直接接地方向图880～960 H 1710～1880 H 880～960 V 1710～1880 V 图实物图3）65度18dBi 电调天线型号：MFZ-ODR065R18K(1)工作频率(MHz) 1710~2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W) 100 驻波比<1.5 极化方向 ±45° 垂直面波瓣宽度 8° 水平面波瓣宽度 65±6 三阶交调(dBm) ≤-107(参考) 电下倾角范围 0°～8°交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10端口隔离度(dB)≥28 前后比(dB) ≥25第一上旁瓣抑制(dB)≥17(0º), ≥15(4º),≥14(8º)电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 玻璃钢 重量（kg） 约55 体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图H 面 V 面图实物图4）65度CDMA800+GSM900+ GSM1800+WCDMA15/18dBi多频共用天线型号：MFZ-ODR065R15B18K(1)工作频率(MHz) 820～960，1710～2170阻抗(Ω) 50增益(dBi)820～960： 14.51710～2170：17.5功率容量(W) 820～960: 200，1710～2170: 100驻波比 <1.5极化方向 ±45°垂直面波瓣宽度820～960：约121710～2170：约8水平面波瓣宽度 65±6三阶交调(dBm) ＜-107（参考）交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28前后比(dB) ＞25º电下倾角（） 820～960：0～14 ，1710～2170：0～7电气性能指标接头类型 7/16 Din 阴接头机械倾角 0°水平面方位角 水平：±20°天线罩材料 玻璃钢重量（kg） 约70体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200机械性能指标雷电保护 直接接地方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V 图实物图四、圆柱型电调天线 1）65度15dBi 电调天线型号：MYZ-ODR065R15B(1)工作频率(MHz) 820～960阻抗(Ω) 50 增益(dBi) 820~870: 14.3 870~960: 14.5功率容量(W) 200 驻波比 ≤1.5 极化方向±45° 垂直面波瓣宽度 约12 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化比(dB) 轴向：≥17；±60º：≥10端口隔离度（dB）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15 第一下零点填充（dB）＜25电下倾角 0°～14°连续可调 电气性能指标接头类型 7/16 Din 阴接头机械调倾角 0° 水平面方位角 水平：±20° 天线罩材料玻璃钢 重量(kg) 约36体积(mm) 直径430，高度2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图H 面 V 面图实物图2）65度GSM900+GSM180015/18dBi双频共用天线型号：MYZ-ODR065R15G18C(1)工作频率(MHz) 880～960，1710～1880阻抗(Ω) 50增益(dBi)880～960： 14.51710～1880：17.5功率容量(W) 880～960: 200，1710～1880: 100驻波比 <1.5极化方向 ±45°垂直面波瓣宽度880～960：约121710～1880：约8水平面波瓣宽度 65±6三阶交调(dBm) ＜-107（参考）交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28前后比(dB) ＞25º电下倾角（） 880～960：0～14，1710～1880：0～7电气性能指标接头类型 7/16 Din 阴接头机械倾角 0°水平面方位角 水平：±20°天线罩材料 玻璃钢重量（kg） 约45体积(mm) 直径430，高度2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200机械性能指标雷电保护 直接接地方向图880～960 H 1710～1880 H 880～960 V 1710～1880 V 图实物图3）65度18dBi 电调天线型号：MYZ-ODR065R18K(1)工作频率(MHz) 1710~2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W) 100 驻波比<1.5 极化方向 ±45° 垂直面波瓣宽度 8° 水平面波瓣宽度 65±6 三阶交调(dBm) ≤-107（参考） 可调电下倾角 0°～8°连续可调 交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10端口隔离度(dB)≥28 前后比(dB) ≥25第一上旁瓣抑制(dB)≥17(0º), ≥15(4º),≥14(8º)电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 玻璃钢 重量（kg） 约38体积(mm) 直径430，高度2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图H 面 V 面图实物图五、排水管型电调天线 1）90度14dBi 电调天线型号：MPS-ODV090R14B(1)工作频率(MHz) 820～960阻抗(Ω) 50 增益(dBi) 820~870: 13.5 870~960: 14功率容量(W) 200 驻波比≤1.5 极化方向 ±45° 垂直面波瓣宽度 约14 水平面波瓣宽度 90±8 三阶交调(dBm) ＜-107(参考)交叉极化比(dB) 轴向：≥17；±60º：≥10端口隔离度（dB）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB)≥15电下倾角 0°～14°连续可调 电气性能指标接头类型 7/16 Din 阴接头机械调倾角 0° 水平面方位角 水平：±20°天线罩材料PVC-U 重量(kg) 约31体积(mm) 直径200，高度1914环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图水平面方向图 垂直面方向图图实物图2）65度WCDMA+GSM180018/18dBi 双频共用天线型号：MPS-ODV065R18K18K(1)工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5/17.5 功率容量(W) 100/100 驻波比<1.5 极化方向 ±45° 垂直面波瓣宽度 约8 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15 º电下倾角范围（）2～10 电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角 水平：±20°天线罩材料 PVC-U 重量（kg）约48体积(mm) 直径160，高度2800环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图水平面方向图 垂直面方向图图实物图3）65度18dBi 电调天线型号：MPS-ODV065R18K(1)工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W) 100 驻波比<1.5 极化方向 ±45° 垂直面波瓣宽度 约7 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28 前后比(dB) ＞25 º电下倾角范围（）2～10 电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角 水平：±20° 天线罩材料 玻璃钢 重量（kg）约26体积(mm) 直径160，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图水平面方向图 垂直面方向图图实物图六、壁挂型电调天线 1）65度15dBi 电调天线型号：MBG-ODR065R15B(1)工作频率(MHz) 820～960阻抗(Ω) 50增益(dBi) 820~870: 14.3 870~960: 14.5功率容量(W) 200 驻波比 ＜1.5 极化方向±45° 垂直面波瓣宽度 约12 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化比(dB) 轴向：≥17；±60º：≥10端口隔离度（dB）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB)≥15电下倾角 0°～14°连续可调 电气性能指标接头类型 7/16 Din 阴接头机械调倾角 0° 水平面方位角 水平：±20° 天线罩材料玻璃钢 重量(kg) 约68 体积(mm) Φ450×450×1910环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图H 面 V 面图实物图2）65度CDMA800+GSM900+WCDMA+GSM1800多频共用天线型号：MBG-ODR065R15B18K(1)工作频率(MHz) 820～960 1710～2170阻抗(Ω) 50增益(dBi) 820～960： 14.5，1710～2170：17.5 功率容量(W) 820～960：200；1710～2170：100驻波比<1.5 极化方向 ±45° 垂直面波瓣宽度 820～960：约12 1710～2170：约8水平面波瓣宽度 65±5 三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10端口隔离度（dB）≥28 前后比(dB) ＞25电下倾角范围（°）820～960：0～14 1710～2170：2～10 电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 玻璃钢 重量（kg） 约70 体积(mm) Φ450×450×1910环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V图实物图3）65度18dBi 电调天线型号：MBG-ODR065R18K(1)工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W) 100 驻波比 <1.5 极化方向±45° 垂直面波瓣宽度 约8 水平面波瓣宽度 65±6 三阶交调(dBm) ＜-107(参考)交叉极化鉴别率(dB) 1710～2170：轴向：≥17；±60º：≥10同频端口隔离度（dB）≥28 前后比(dB) ＞25 º电下倾角范围（）0～8 电气性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角 水平：±20°天线罩材料玻璃钢 重量（kg） 约65 体积(mm) Φ450×450×1910环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200机械性能指标雷电保护直接接地方向图水平面方向图 垂直面方向图图实物图第二部分 小区类一、路灯型天线型号：MLD-OOA360V06NB(1/2/3/4/5)工作频率(MHz) 824-960MHz 输入阻抗（Ω） 50Ω 增益 (dBi)6功率容量(W) 50W 驻波比 <1.5 仰角预置上倾15°极化方式垂直副瓣电平 <-6dB 接头类型N 型阴头，出5DFB 电缆H 面波瓣宽度 360° E 面波瓣宽度 22°～ 25° 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 1型为Ø76×3110；2型为Ø76×2500；3型为Ø76×3080 4型为Ø76×3044；5型为Ø76×3120天线罩材料 玻璃钢 辐射元材料 黄铜天线毛重（Kg ） 1、3、4、5型为21kg ，2型为19 kg抗风能力（km/h ）200 安装方式混凝土预埋地笼机 械 特 性图片工作频率(MHZ) 824-960MHZ 输入阻抗（Ω） 50Ω 增益 (dBi)8dBi功率容量(W) 50W 驻波比 <1.5极化方式 垂直接头类型N 型阴头，出5DFB 电缆H 面波瓣宽度 360° E 面波瓣宽度 13°～ 16°仰角 预置上倾15° 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 1型为Ø76×3110；2型为Ø76×2500；3型为Ø76×30804型为Ø76×3044；5型为Ø76×3120天线罩材料 玻璃钢 辐射元材料 黄铜天线毛重（Kg ）1、3、4、5型为21kg ，2型为19 kg抗风能力（km/h ） 200安装方式混凝土预埋地笼机 械 特 性图片工作频率 (MHz)824-960MHz 1710-2500MHz增益(dBi)824-960MHz 6dBi 1710-2500MHz 8dBi水平波瓣宽度(°) 360° 垂直波瓣宽度(°)824-960MHz 22°～ 25° 1710-2500MHz 13°～ 16°仰角预置上倾15°极化方式垂直驻波比 <1.5 输入阻抗（Ω） 50Ω接口形式N 型阴头，出5DFB 电缆功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 1型为Ø76×3110；2型为Ø76×2500；3型为Ø76×30804型为Ø76×3044；5型为Ø76×3120天线罩材料 玻璃钢 辐射元材料 黄铜天线毛重（Kg ）1、3、4、5型为21kg ，2型为19 kg抗风能力（km/h ） 200安装方式混凝土预埋地笼机 械 特 性图片二、草坪灯型天线型号：MCD-OOA360V06NN(1/2/3/4)工作频率 (MHz)824-960MHz 1710-2500MHz 增益(dBi)824~960MHz:4.5 1710~2500MHz:6水平波瓣宽度(°) 360° 垂直波瓣宽度(°)824-960MHz 33－37° 1710-2500MHz 22－25°仰角 824～960MHz:预置电上倾10°，1710～2500MHz:预置电上倾11°极化方式垂直电压驻波比 <1.5 输入阻抗（Ω） 50Ω接口形式N 型阴头，出5DFB 电缆功率容量(W) 50W 工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 1型φ144×968；2型φ144×850；3型φ144×893；4型φ144×890；天线罩材料 玻璃钢 辐射元材料黄铜天线毛重（Kg ） 8.5kg抗风能力（km/h ） 200安装方式膨胀螺栓直接锚固机 械 特 性图片型号：MCD-OOA360V07NN(1/2/3/4)工作频率(MHz)824-960MHz 1710-2500MHz 增益(dBi)824~960MHz:4.5 1710~2500MHz:7水平波瓣宽度(°) 360°垂直波瓣宽度(°) 824-960MHz 33°～ 37° 1710-2200MHz 18°～ 21°仰角824～960MHz:预置电上倾25° 1710～2500MHz:预置电上倾16°极化方式垂直电压驻波比 <1.5 输入阻抗（Ω） 50Ω接口形式N 型阴头，出5DFB 电缆功率容量(W) 50W 工作温度(°C) -55～70℃电气 性 能工作湿度 95% 外形尺寸(mm) 1型φ144×968；2型φ144×850；3型φ144×893；4型φ144×890；天线罩材料 玻璃钢 辐射元材料黄铜天线毛重（Kg ） 11kg抗风能力（km/h ） 200安装方式膨胀螺栓直接锚固机 械 特 性图片三、射灯型天线型号：MSD-ODP060V09NB(1)工作频率 (MHz)820-960增益(dBi) 9 水平波瓣宽度(°) 59°～ 71° 垂直波瓣宽度(°) 53°～ 63°极化方式垂直电压驻波比 <1.5 前后比 18~22dB 输入阻抗（Ω） 50Ω 接口形式N 型阴头，出电缆5DFB功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 362×339×125 天线罩材料 玻璃钢 辐射元材料铜天线毛重（Kg ） 6.5kg 抗风能力（km/h ） 200安装方式 同实际射灯 俯仰角机械调节±45°机 械 特 性图片增益(dBi) 820-960：8 1710-2500：10 水平波瓣宽度(°) 820-960MHz 65°～ 75° 1710-2500MHz 59°～ 65° 垂直波瓣宽度(°)820-960MHz 58°～ 68° 1710-2500MHz 43°～ 53°极化方式垂直电压驻波比 <1.5 前后比 18~22dB 输入阻抗（Ω） 50Ω接口形式N 型阴座功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 362×339×125天线罩材料 PC 辐射元材料铜天线毛重（Kg ） 6.5kg 抗风能力（km/h ） 200安装方式 同实际射灯 俯仰角机械调节±45°机 械 特 性图片增益(dBi) 820~960：7，1710~2500：10 水平波瓣宽度(°) 820-960 62°～ 70° 1710-2500 70°～ 78° 垂直波瓣宽度(°)820-960 90°～ 100° 1710-2500 80°～ 98°极化方式垂直电压驻波比 <1.5 前后比 18~22dB 输入阻抗（Ω） 50Ω接口形式N 型阴座功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 362×339×125 天线罩材料 玻璃钢 辐射元材料铜天线毛重（Kg ） 6.5kg抗风能力（km/h ） 200安装方式 同实际射灯 俯仰角机械调节±45°机 械 特 性图片工作频率 (MHz)820-960增益(dBi) 9 水平波瓣宽度(°) 65°～ 75° 垂直波瓣宽度(°) 58°～ 68°极化方式±45°电压驻波比 <1.5 前后比(dB) 23 输入阻抗（Ω） 50Ω接口形式N 型阴头功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 366×348×126 天线罩材料 有机玻璃 辐射元材料铝天线毛重（Kg ） 2.7kg 抗风能力（km/h ） 200安装方式 同实际射灯 俯仰角机械调节±45°机 械 特 性图片型号：MSD-ODP065V06NN(L1)（可亮灯）工作频率 (MHz)824-960 1710-2500增益(dBi) 824-960:6 1710-2500:7 水平波瓣宽度(°) 824-960 :65°～ 75° 1710-2500: 59°～ 65° 垂直波瓣宽度(°) 824-960 :110°～ 120° 1710-2500: 100°～ 110°极化方式垂直极化电压驻波比 <1.5 前后比(dB) 15 输入阻抗（Ω） 50Ω接口形式N 型阴头，50－3电缆功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电气 性 能工作湿度 95% 外形尺寸(mm) 430×420×136 天线罩材料 POM 辐射元材料 黄铜 灯具类型节能灯灯具瓦数(W) 26 灯具使用寿命（h ） 6000天线毛重（Kg ） 3.5 抗风能力（km/h ） 110安装方式 地脚螺丝紧固 俯仰角机械调节±90°机 械 特 性图片型号：MSD-ODP065R08B10K(1N)工作频率 (MHz)824-960 1710-2500增益(dBi) 824-960:8 1710-2500:10 水平波瓣宽度(°) 824-960:65°～ 75° 1710-2500:59°～ 65° 垂直波瓣宽度(°) 820-960:58°～ 68° 1710-2500:43°～ 53°极化方式±45°电压驻波比 <1.5 端口隔离度(dB) 26 前后比(dB) 28 输入阻抗（Ω） 50Ω接口形式 N-K 功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电气 性 能工作湿度 95% 外形尺寸(mm) 366×348×126 天线罩材料 PC 辐射元材料铜天线毛重（Kg ） 2.8 抗风能力（km/h ） 110安装方式 夹码安装 俯仰角机械调节±45机 械 特 性图片四、广告牌型天线型号：MGP-ODP065V09NN(1)工作频率 (MHz)820-960 1710-2500增益(dBi) 820-960：8 1710-2500：10 水平波瓣宽度(°) 820-960MHz 65°～ 75° 1710-2500MHz 59°～ 65° 垂直波瓣宽度(°)820-960MHz 58°～ 68° 1710-2500MHz 43°～ 53°极化方式垂直倾角 0° 电压驻波比 <1.5 前后比(dB) 18~22dB 输入阻抗（Ω） 50Ω接口形式N 型阴座, 出5DFB 电缆功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 550×400×170，总高：2550 天线罩材料 玻璃钢 辐射元材料铜抗风能力（km/h ） 200安装方式混凝土预埋地笼机 械 特 性图片增益(dBi) 820-960：8 1710-2500：10 水平波瓣宽度(°) 820-960MHz 65°～ 75° 1710-2500MHz 59°～ 65° 垂直波瓣宽度(°)820-960MHz 58°～ 68° 1710-2500MHz 43°～ 53°极化方式垂直倾角 0°电压驻波比 <1.5 前后比(dB) 18~22 输入阻抗（Ω） 50Ω接口形式N 型阴座, 出5DFB 电缆功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 550×400×80,总高：2000 天线罩材料 玻璃钢 辐射元材料铜抗风能力（km/h ） 200安装方式膨胀螺栓直接锚固机 械 特 性图片增益(dBi) 820-960：8 1710-2500：10 水平波瓣宽度(°) 820-960MHz 65°～ 75° 1710-2500MHz 59°～ 65° 垂直波瓣宽度(°)820-960MHz 58°～ 68° 1710-2500MHz 43°～ 53°极化方式垂直倾角 0°电压驻波比 <1.5 前后比(dB) 18~22 输入阻抗（Ω） 50Ω接口形式N 型阴座, 出5DFB 电缆功率容量(W) 50W 雷电保护直流接地工作温度(°C) -55～70℃电 气 性 能工作湿度 95% 外形尺寸(mm) 400×600×90 天线罩材料 玻璃钢 辐射元材料铜抗风能力（km/h ） 200安装方式抱箍安装，抱杆直径Φ100机 械 特 性图片。
