RLC串联谐振电路的频率特性电路的频率特性是指电路中电流

rlc 串联电路思考题答案篇一：rlc 串联谐振电路的实验报告】txt> 一、摘要：从rlc 串联谐振电路的方程分析出发，推导了电路在谐振状态下的谐振频率、品质因数和输入阻抗，并且基于multisim 仿真软件创建rlc 串联谐振电路，利用其虚拟仪表和仿真分析，分别用测量及仿真分析的方法验证它的理论根据。

其结果表明了仿真与理论分析的一致性，为仿真分析在电子电路设计中的运用提供了一种可行的研究方法。

二、关键词：rlc ；串联；谐振电路；三、引言谐振现象是正弦稳态电路的一种特定的工作状态。

通常，谐振电路由电容、电感和电阻组成，按照其原件的连接形式可分为串联谐振电路、并联谐振电路和耦合谐振电路等。

由于谐振电路具有良好的选择性，在通信与电子技术中得到了广泛的应用。

比如，串联谐振时电感电压或电容电压大于激励电压的现象，在无线电通信技术领域获得了有效的应用，例如当无线电广播或电视接收机调谐在某个频率或频带上时，就可使该频率或频带内的信号特别增强，而把其他频率或频带内的信号滤去，这种性能即称为谐振电路的选择性。

所以研究串联谐振有重要的意义。

在含有电感l 、电容 c 和电阻r 的串联谐振电路中，需要研究在不同频率正弦激励下响应随频率变化的情况，即频率特性。

multisim 仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用，其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法，同时也缩短了产品的研发时间。

四、正文(1) 实验目的：1. 加深对串联谐振电路条件及特性的理解。

2. 掌握谐振频率的测量方法。

3. 理解电路品质因数的物理意义和其测定方法。

4. 测定rlc 串联谐振电路的频率特性曲线。

(2) 实验原理：rlc 串联电路如图所示，改变电路参数l 、c 或电源频率时，都可能使电路发生谐振。

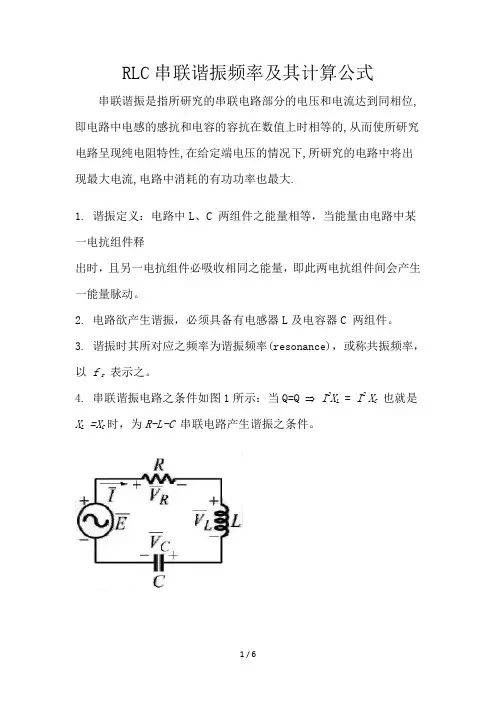

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。

4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。

即 Z =R+jX L−jX C=R(2) 电路电流为最大。

即(3) 电路功率因子为1。

即(4) 电路平均功率最大。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。

7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。

(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。

一般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。

(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。

(3) 电容抗与频率成反比，故为一曲线。

(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。

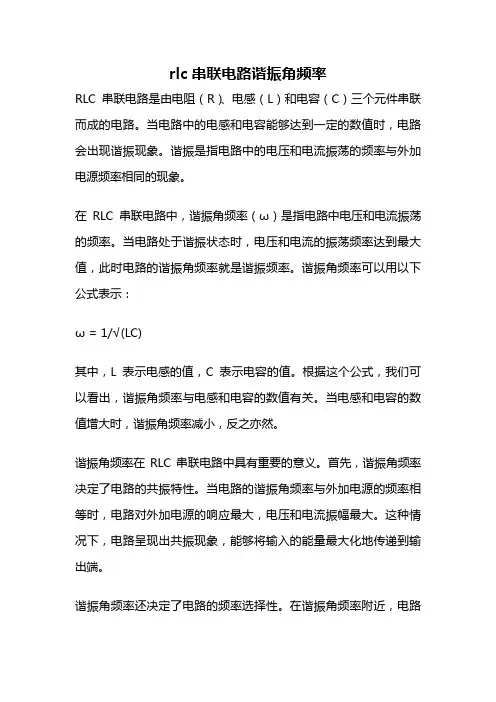

rlc串联电路谐振角频率RLC串联电路是由电阻（R）、电感（L）和电容（C）三个元件串联而成的电路。

当电路中的电感和电容能够达到一定的数值时，电路会出现谐振现象。

谐振是指电路中的电压和电流振荡的频率与外加电源频率相同的现象。

在RLC串联电路中，谐振角频率（ω）是指电路中电压和电流振荡的频率。

当电路处于谐振状态时，电压和电流的振荡频率达到最大值，此时电路的谐振角频率就是谐振频率。

谐振角频率可以用以下公式表示：ω = 1/√(LC)其中，L表示电感的值，C表示电容的值。

根据这个公式，我们可以看出，谐振角频率与电感和电容的数值有关。

当电感和电容的数值增大时，谐振角频率减小，反之亦然。

谐振角频率在RLC串联电路中具有重要的意义。

首先，谐振角频率决定了电路的共振特性。

当电路的谐振角频率与外加电源的频率相等时，电路对外加电源的响应最大，电压和电流振幅最大。

这种情况下，电路呈现出共振现象，能够将输入的能量最大化地传递到输出端。

谐振角频率还决定了电路的频率选择性。

在谐振角频率附近，电路对外加电源的响应最大，而在其他频率下，电路的响应则相对较小。

这意味着，RLC串联电路可以根据输入信号的频率进行选择性放大或抑制，实现对特定频率信号的处理。

谐振角频率还与电路的带宽有关。

带宽是指电路能够有效工作的频率范围。

在RLC串联电路中，带宽可以通过谐振角频率和品质因数（Q值）来计算。

品质因数是电路的谐振频率与带宽之比。

当电路的品质因数越大时，电路的带宽越窄，能够对更窄的频率范围进行选择性放大或抑制。

在实际应用中，RLC串联电路的谐振角频率被广泛应用于无线通信、音频放大、滤波器设计等领域。

通过合理选择电感和电容的数值，可以实现对特定频率信号的处理和控制。

同时，谐振角频率也是电路设计中的重要参数，能够帮助工程师进行电路分析和优化设计。

RLC串联电路的谐振角频率是电路中电压和电流振荡的频率。

它决定了电路的共振特性、频率选择性和带宽。

竭诚为您提供优质文档/双击可除rlc串联电路频率特性实验报告篇一：RLc串联电路的幅频特性与谐振现象实验报告_-_4(1)《电路原理》实验报告实验时间：20XX/5/17一、实验名称RLc串联电路的幅频特性与谐振现象二、实验目的1．测定R、L、c串联谐振电路的频率特性曲线。

2．观察串联谐振现象，了解电路参数对谐振特性的影响。

1．R、L、c串联电路(图4-1)的阻抗是电源频率的函数，即：Z?R?j(?L?1)?Zej??c三、实验原理当?L?1时，电路呈现电阻性，us一定时，电流达最大，这种现象称为串?c联谐振，谐振时的频率称为谐振频率，也称电路的固有频率。

即?0?1Lc或f0?12?LcR无关。

图4-12．电路处于谐振状态时的特征：①复阻抗Z达最小，电路呈现电阻性，电流与输入电压同相。

②电感电压与电容电压数值相等，相位相反。

此时电感电压(或电容电压)为电源电压的Q倍，Q称为品质因数，即Q?uLuc?0L11ususR?0cRRc在L和c为定值时，Q值仅由回路电阻R的大小来决定。

③在激励电压有效值不变时，回路中的电流达最大值，即：I?I0?usR3．串联谐振电路的频率特性：①回路的电流与电源角频率的关系称为电流的幅频特性，表明其关系的图形称为串联谐振曲线。

电流与角频率的关系为：I(?)?us1??R2??L???c??2?us0??R?Q2?0??I00??1?Q2?0?2当L、c一定时，改变回路的电阻R值，即可得到不同Q 值下的电流的幅频特性曲线(图4-2)图4-2有时为了方便，常以?I为横坐标，为纵坐标画电流的幅频特性曲线(这称?0I0 I下降越厉害，电路的选择性就越好。

I0为通用幅频特性)，图4-3画出了不同Q值下的通用幅频特性曲线。

回路的品质因数Q越大，在一定的频率偏移下，为了衡量谐振电路对不同频率的选择能力引进通频带概念，把通用幅频特性的幅值从峰值1下降到0.707时所对应的上、下频率之间的宽度称为通频带(以bw表示)即：bw??2?1??0?0由图4-3看出Q值越大，通频带越窄，电路的选择性越好。

实验三 RLC 串联电路的谐振一、实验目的1. 通过对电路谐振现象的探讨，进一步理解串联谐振电路的特点。

2. 学习串联电路频率特性曲线的绘制。

3. 了解品质因数Q 对谐振曲线的影响。

二、实验原理与说明 1. RLC 串联电路电路如图2-2-26所示，在正弦电压作用下，电路的阻抗Z 为 ||)1(Z jX R CL j R Z =+=-+=ωω 当CL ωω1=时，阻抗虚部为零，ϕ为零，端口电压与电流同相，电路处于谐振状态，谐振角频率为LC10=ω 谐振频率为LCf π210=当电路参数一定时，改变电源频率而实现谐振，称为变频调谐。

2. 串联电路在谐振点的特点（1）谐振时回路总阻抗R Z =为最小，ϕ为零，回路呈电阻性。

（2）当电路电压U 一定时，串联电路电流在谐振点最大，RU I I ==0。

（3）CL 001ωω=，谐振时电感电压和电容电压大小相等、相位相反，即 .00...U jQ L j RU L j I U LO ===ωω.1..0U jQ C j IU CO -==ω 式中，CL R R U U Q LO 10===ω,称为品质函数。

（4）谐振时电阻电压R U .等于总电压U .。

3. 电流谐振曲线电路中电流与电源频率的关系称为幅频率特性，表明其关系的特性曲线称为电流谐振曲线，表达式为)1(22|)(|)(CL R R Z UI ωωωω-+==)(100220ωωωω-+=Q I式中，ω为谐振角频率，当U 为常数，L 、C 一定时，电流谐振曲线如图2-2-27所示，品质因数高的曲线陡。

4. U L 与U C 的频率特性电感电压和电容电压的频率特性如图2-2-28所示，其图形也与Q 值有关，当Q >0.707时，U L 与U C 才出现峰值，并且均在谐振点附近。

他们与角频率关系为()CL R LULI U L ωωωω122-+==()CL R U CI LU C ωωωω11122-+==三、实验任务（1) 自拟实验线路，用变频调谐方法实现谐振，测量谐振点的电压U RO (电阻电压）、U LO （电感电压）、U CO （电容电压），并将结果记入表2-2-11中。

电路期末复习题（含答案）电路试题第⼀部分填空题1. 对于理想电压源⽽⾔，不允许短路，但允许开路。

2. 当取关联参考⽅向时，理想电容元件的电压与电流的⼀般关系式为dtdu C i ?=。

3. 当取⾮关联参考⽅向时，理想电感元件的电压与电流的相量关系式为u=-Ri 。

4. ⼀般情况下，电感的电流不能跃变，电容的电压不能跃变。

5. 两种实际电源模型等效变换是指对外部等效，对内部并⽆等效可⾔。

当端⼦开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 0 ，电流源发出的功率为s2s R I ；当端⼦短路时，电压源发出的功率为ss R U 2，电流源发出的功率为 0 。

6. 对于具有n 个结点b 个⽀路的电路，可列出n-1个独⽴的KCL ⽅程，可列出b-(n-1)个独⽴的KVL ⽅程。

7. KCL 定律是对电路中各⽀路电流之间施加的线性约束关系。

8. 理想电流源在某⼀时刻可以给电路提供恒定不变的电流，电流的⼤⼩与端电压⽆关，端电压由外电路/负载来决定。

9. 两个电路的等效是指对外部⽽⾔，即保证端⼝的伏安特性/VCR 关系相同。

10. RLC 串联谐振电路的谐振频率ω11. 理想电压源和理想电流源串联，其等效电路为理想电流源。

理想电流源和电阻串联，其等效电路为理性电流源。

12. 在⼀阶RC 电路中，若C 不变，R 越⼤，则换路后过渡过程越长。

13. RLC 串联谐振电路的谐振条件是 CL ωω1-=0。

14. 在使⽤叠加定理适应注意：叠加定理仅适⽤于线性电路；在各分电路中，要把不作⽤的电源置零。

不作⽤的电压源⽤短路代替，不作⽤的电流源⽤开路/断路代替。

受控源不能单独作⽤；原电路中的受控源不能使⽤叠加定理来计算。

15. 诺顿定理指出：⼀个含有独⽴源、受控源和电阻的⼀端⼝，对外电路来说，可以⽤⼀个电流源和⼀个电导的并联组合进⾏等效变换，电流源的电流等于⼀端⼝的电流，电导等于该⼀端⼝全部置零后的输⼊电导。

电路分析》实验实验一简单万用表线路计算和校验一、实验目的1．了解万用表电流档、电压档及欧姆档电路的原理与设计方法。

2．了解欧姆档的使用方法。

3．了解校验电表的方法。

二、实验说明万用表是测量工作中最常见的电表之一，用它可以进行电压、电流和电阻等多种物理量的测量，每种测量还有几个不同的量程。

万用表的内部组成从原理上分为两部分：即表头和测量电路。

表头通常是一个直流微安表，它的工作原理可归纳为：“表头指针的偏转角与流过表头的电流成正比”。

在设计电路时，只考虑表头的“满偏电流Im”和“内阻Ri”值就够了。

满偏电流是指表针偏转满刻度时流过表头的电流值，内阻则是表头线圈的铜线电阻。

表头与各种测量电路连接就可以进行多种电量的测量。

通常借助于转换开关可以将表头与这些测量电路分别连接起来，就可以组成一个万用表。

本实验分别研究这些实验。

1．直流电流档多量程的分流器有两种电路。

图1-1的电路是利用转换开关分别接入不同阻值的分流器来改变它的电流量程的。

这种电路计算简单，缺点是可能由于开关接触不太好致使测量不准。

最坏情况（在开关接触不通或带电转换量程时有可能发生）是开关断路，这时全部被测电流都流过表头造成严重过载（甚至损坏）。

因此多量程分流器都采用图1－2的电路，以避免上述缺点。

计算时按表头支路总电阻r0’＝2250Ω来设计，其中ｒ’是一个“补足”电阻，数值视r0大小而定。

图1-1 利用转换开关的分流器图1-2 常用的多量程分流器电路图1-3 实验用万用表直流电流档电路给定表头参数：Ω='μ=2250r A 100I 0m ， 由图1-3得知：1m 10m R )I I (r I -=' 1110m R I )R r (I =+' 1101m I )R r (R I +'=同理，可推得：2102m I )R r (R I +'=合并上两式1101I )R r (R +'=2102I )R r (R +'将10R r +'消去有：2211R I R I = 现将已知数据代入计算如下：)I I (r I R m 10m 1-'=Ω==-⨯⨯=---250922501010225010100R 4361 2211R I R I =1212R I I R =Ω=⨯=5025051R 2 Ω==Ω=50R r 200r 221，2．直流电压档图1-4为实验用万用表直流电压档线路，给定表头参数同上。

rlc串联谐振电路总结RLC串联谐振电路总结引言RLC串联谐振电路是一种基础的电路，广泛应用于各个领域，如通信、电力系统、医疗设备等。

本文将详细介绍RLC串联谐振电路的基本原理、特性以及应用，并结合实际案例进行分析和讨论。

一、RLC串联谐振电路的基本原理1.1 RLC电路元件介绍RLC电路由电阻（R）、电感（L）和电容（C）组成。

电阻是消耗电能的元件，电感是储存电能的元件，电容是储存电能的元件。

1.2 谐振的概念谐振是指电路中某些电压或电流的幅度具有最大值的现象。

RLC串联电路中，当电感、电容和电阻的参数选择合适时，可以实现谐振。

1.3 LRC电路的阻抗RLC串联电路的总阻抗可表示为Z = R + j(Xl - Xc)，其中R是电阻，j是虚数单位，Xl是电感的感抗（即感性阻抗），Xc是电容的容抗（即容性阻抗）。

感抗和容抗在不同频率下具有不同的大小和方向。

1.4 谐振频率谐振频率是指电路中感抗和容抗大小相等，阻抗最小的频率。

谐振频率可通过求解总阻抗为实数的频率得出。

二、RLC串联谐振电路的特性2.1 幅频特性幅频特性是指在不同频率下电压或电流的大小变化规律。

RLC串联电路在谐振频率附近，电压或电流的幅度较大，达到最大值；而在谐振频率之外，幅度逐渐减小。

2.2 相频特性相频特性是指在不同频率下电压或电流的相位差变化规律。

在谐振频率附近，电压与电流的相位差为0，即电压和电流完全同相；而在谐振频率之外，相位差逐渐增大。

2.3 幅相特性幅相特性是指在不同频率下电压或电流的幅值与相位差的关系。

在RLC串联电路中，幅值与相位差之间存在一定的关系，通常在Bode图中表示。

三、RLC串联谐振电路的应用3.1 通信领域RLC串联谐振电路在通信领域中被广泛应用于滤波器、调谐器等电路中。

通过合理选择电阻、电感和电容参数，可以实现滤波、频率选择功能。

3.2 电力系统RLC串联谐振电路在电力系统中用于电力因数校正、电力滤波等应用。

电路分析》实验实验一简单万用表线路计算和校验一、实验目的1．了解万用表电流档、电压档及欧姆档电路的原理与设计方法。

2．了解欧姆档的使用方法。

3．了解校验电表的方法。

二、实验说明万用表是测量工作中最常见的电表之一，用它可以进行电压、电流和电阻等多种物理量的测量，每种测量还有几个不同的量程。

万用表的内部组成从原理上分为两部分：即表头和测量电路。

表头通常是一个直流微安表，它的工作原理可归纳为：“表头指针的偏转角与流过表头的电流成正比”。

在设计电路时，只考虑表头的“满偏电流Im”和“内阻Ri”值就够了。

满偏电流是指表针偏转满刻度时流过表头的电流值，内阻则是表头线圈的铜线电阻。

表头与各种测量电路连接就可以进行多种电量的测量。

通常借助于转换开关可以将表头与这些测量电路分别连接起来，就可以组成一个万用表。

本实验分别研究这些实验。

1．直流电流档多量程的分流器有两种电路。

图1-1的电路是利用转换开关分别接入不同阻值的分流器来改变它的电流量程的。

这种电路计算简单，缺点是可能由于开关接触不太好致使测量不准。

最坏情况（在开关接触不通或带电转换量程时有可能发生）是开关断路，这时全部被测电流都流过表头造成严重过载（甚至损坏）。

因此多量程分流器都采用图1－2的电路，以避免上述缺点。

计算时按表头支路总电阻r0’＝2250Ω来设计，其中ｒ’是一个“补足”电阻，数值视r0大小而定。

图1-1 利用转换开关的分流器图1-2 常用的多量程分流器电路图1-3 实验用万用表直流电流档电路给定表头参数：Ω='μ=2250r A 100I 0m ， 由图1-3得知：1m 10m R )I I (r I -=' 1110m R I )R r (I =+' 1101m I )R r (R I +'=同理，可推得：2102m I )R r (R I +'=合并上两式1101I )R r (R +'=2102I )R r (R +'将10R r +'消去有：2211R I R I = 现将已知数据代入计算如下：)I I (r I R m 10m 1-'=Ω==-⨯⨯=---250922501010225010100R 4361 2211R I R I =1212R I I R =Ω=⨯=5025051R 2 Ω==Ω=50R r 200r 221，2．直流电压档图1-4为实验用万用表直流电压档线路，给定表头参数同上。

RLC串联谐振频率及其计算公式RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从⽽使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最⼤电流,电路中消耗的有功功率也最⼤.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某⼀电抗组件释出时，且另⼀电抗组件必吸收相同之能量，即此两电抗组件间会产⽣⼀能量脉动。

2. 电路欲产⽣谐振，必须具备有电感器L及电容器C 两组件。

3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表⽰之。

4. 串联谐振电路之条件如图1所⽰：当Q=Q ? I2X L = I2 X C也就是X L =X C 时，为R-L-C 串联电路产⽣谐振之条件。

图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最⼩且为纯电阻。

即Z =R+jX L?jX C=R(2) 电路电流为最⼤。

即(3) 电路功率因⼦为1。

即(4) 电路平均功率最⼤。

即P=I2R(5) 电路总虚功率为零。

即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C 串联电路欲产⽣谐振时，可调整电源频率f 、电感器L 或电容器C 使其达到谐振频率f r ，⽽与电阻R完全⽆关。

7. 串联谐振电路之质量因⼦：(1) 定义：电感器或电容器在谐振时产⽣的电抗功率与电阻器消耗的平均功率之⽐，称为谐振时之品质因⼦。

(2) 公式：(3) 品质因⼦Q值愈⼤表⽰电路对谐振时之响应愈佳。

⼀般Q值在10～100 之间。

8. 串联谐振电路阻抗与频率之关系如图(2)所⽰：(1) 电阻R 与频率⽆关，系⼀常数，故为⼀横线。

(2) 电感抗X L=2 π fL ，与频率成正⽐，故为⼀斜线。

(3) 电容抗与频率成反⽐，故为⼀曲线。

(4) 阻抗Z = R+ j(X L ?X C)当f = f r时，Z = R 为最⼩值，电路为电阻性。

RLC谐振电路实验，华天电力是串联谐振装置的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找串联谐振，就选华天电力。

RLC串联谐振电路目的及要求：（1）设计电路（包括参数的选择）（2）不断改变函数信号发生器的频率，测量三个元件两端的电压，以验证幅频特性（3）不断改变函数信号发生器的频率，利用示波器观察端口电压与电流相位,以验证发生谐振时的频率与电路参数的关系。

RLC串联谐振电路设计原理：在电路参数不变的情况下，可调整信号源的频率使电路产生串联谐振；在信号源频率不变的情况下，改变L或C使电路产生串联谐振是。

电路的频率特性，电路的电流与外加电压角频率的关系称为电流的幅频特性。

串联谐振电路总阻抗Z=R，其值最小，如电源电压不变，回路电流I=U/R，其值最大；改变信号源的频率时，可得出电流与频率的关系曲线。

若R、L、C和U的大小不变，阻抗角和电流将随着信号电压频率的改变而改变，这种关系称之为频率特性。

当信号频率为f=f0，且电路具有以下特性：（1）电路呈纯电阻性，所以电路阻抗具有最小值。

（2）I=I。

=U/R即电路中的电流最大，因而电路消耗的功率最大。

同时线圈磁场和电容电时，即出现谐振。

（3）电路品质因数Q值的两种测量方法。

根据公式RLC串联谐振电路的研究测定，UL0与UC0分别为谐振时 电感和电容上的电压；通过测量谐振曲线的通频带宽度再根据求出值，式中f0为谐振频率，fh和fl是失谐时，幅度下降到最大值的0.707倍时的上、下频率点。

Q值越大，曲线越尖锐，通频带越窄，电路选频特性越好。

RLC谐振电路实验内容及步骤按图电路接线，取R＝200Ω，C=0.1uf，调节函数信号发生器，使其输出一个1V的正弦信号，并在整个实验过程中保持Ui=1V幅值不变。

找出电路的谐振频率。

其方法是，将数字万用表接在电阻R两端，令信号源的频率由小逐渐变大（注意要维持信号发生器的输出电压幅度不变），当UO的读数为最大时，读出信号发生器的频率显示值，即为谐振频率fo，然后测量出U0、UC0、UL0之值RLC谐振电路实验注意事项1．实验过程中测量电压时，注意万用表的当前状态应设置为交流电压2．实验过程中要始终保持Ui电压值为1V不变，特别是改变频率时尤其要注意。

rlc串联谐振电路特点RLC串联谐振电路是一种基本的电路结构，它由一个电感、一个电容和一个电阻组成。

在这个电路中，电感和电容组成了谐振回路，电阻则是负责消耗电路中的能量。

当电路中的电感和电容的值恰好满足一定条件时，电路会出现共振现象，这种现象被称为谐振。

在这篇文章中，我们将探讨RLC串联谐振电路的特点。

1.频率选择性RLC串联谐振电路具有很强的频率选择性。

当电路中的电感和电容的值符合一定条件时，电路会在特定的频率下出现共振。

在共振频率下，电路的阻抗达到最小值，电路中的电流和电压达到最大值。

在其他频率下，电路的阻抗会增大，电流和电压也会降低。

因此，RLC串联谐振电路可以用来选择特定的频率信号。

2.相位差在RLC串联谐振电路中，电感和电容会引起电压和电流之间的相位差。

在共振频率下，电路中的电流和电压是同相的，而在其他频率下，电流和电压之间会出现相位差。

这种相位差可以用来将信号进行相位移动，因此RLC串联谐振电路也可以用来作为相移电路。

3.电路品质因数电路品质因数是衡量电路的谐振特性的一个重要参数。

在RLC 串联谐振电路中，品质因数越高，电路的谐振特性就越好。

品质因数可以通过电路中的电阻、电感和电容值来计算。

在实际应用中，我们需要选择合适的电阻、电感和电容值来提高电路的品质因数。

4.电路稳定性RLC串联谐振电路的稳定性取决于电路中的元件的质量和工作条件。

在实际应用中，电路中的元件可能会受到温度、湿度等环境因素的影响，从而导致电路的性能发生变化。

因此，我们需要选择高品质的电路元件，并且在设计电路时要考虑到环境因素对电路的影响。

5.应用广泛RLC串联谐振电路在电子工程中应用广泛。

例如，在收音机中，RLC串联谐振电路被用来选择特定的频率信号。

在滤波器中，RLC串联谐振电路被用来滤除或增强特定频率的信号。

在发生器中，RLC串联谐振电路被用来产生特定频率的信号。

总结RLC串联谐振电路是一种基本的电路结构，具有很强的频率选择性、相位差、电路品质因数、电路稳定性和广泛的应用。

rlc串联电路谐振特点
RLC串联电路谐振特点如下：
1. 电路的阻抗最小并呈电阻性：在谐振状态下，电感和电容的阻抗相互抵消，使得电路总阻抗最小。

此时，电路中的电流最大。

2. 电容和电感两端产生高电压：在谐振状态下，电感和电容之间的电流相互交换，导致电容和电感两端电压幅值增大，可能产生高电压。

3. 谐振频率固定：RLC串联电路的谐振频率取决于电路元件的参数，如电感、电容和电阻的数值。

在特定条件下，电路的谐振频率固定不变。

4. 能量在储能元件间转换：在谐振过程中，电能会在电感和电容之间来回转换。

电阻元件则负责消耗部分电能，转化为热能。

5. 电压和电流相位相同：在谐振状态下，电路中的电压和电流波形相位相同，呈正弦分布。

6. 谐振稳定性：RLC串联电路在谐振状态下具有稳定性，即当外部干扰导致谐振频率发生变化时，电路会自动调整至新的谐振状态。

总之，RLC串联电路的谐振特点表现为阻抗最小、电流最大、电容和电感两端产生高电压、谐振频率固定、能量在储能元件间转换、电压和电流相位相同以及谐振稳定性。

RLC串联谐振实验报告一、实验目的通过实验测量并分析串联RLC电路的谐振现象，掌握串联RLC电路的谐振特性。

二、实验原理RLC串联谐振电路是由电阻、电感和电容三种元件按照串联关系构成的电路，当电路中的电感、电容以及电阻三者的数值均满足一定的条件时，电路的总阻抗将会呈现为一个纯阻抗。

此时，电路中的谐振频率就是电路的固有频率，电路的振荡呈现出明显的谐振特性。

三、实验器材和材料1. 指示电压表、万用表2. 电感L、电容C、电阻R3. 信号发生器、示波器四、实验步骤1. 将电感L串联于电容C和电阻R后，构成一个串联RLC电路。

2. 将信号发生器接入串联RLC电路中，调节信号发生器输出频率，找到串联RLC电路的谐振频率。

3. 记录下电容、电感和电阻的数值，并使用万用表和示波器测量信号发生器输出电压，分别绘制输出电压随频率变化的曲线，以及电阻、电感、电容中的电压随频率变化的曲线。

五、实验结果分析1. 绘制输出电压随频率变化的曲线。

从图中可以看出，串联RLC电路的输出电压在谐振频率处达到最大值，谐振频率为45kHz，随着频率的增加或减少，电压值逐渐降低。

当频率的增大或减小，使电路频率与谐振频率無しおいて差距时，电路输出将下降，并呈现出较大的相位差，因此随着频率的变化，输出电压在谐振频率附近具有较大的衰减。

2. 绘制电阻、电感以及电容中的电压随频率变化的曲线。

从图中可以看出，在串联RLC电路的谐振频率处，电感和电容中的电压分别为83.7mV和8.9mV，而电阻中的电压为8.7V，电路中的电阻值为1000Ω，电感值为10mH，电容值为0.01μF。

在谐振频率处，电路中的总电流最大，且电压波形是完全相位同步的，不同元件之间的相位差为0度。

六、实验结论本次实验通过串联RLC电路的谐振现象，测量出了电路的谐振频率，并分析了电路中的电阻、电感和电容之间的相对变化关系。

实验结果表明，在串联RLC 电路的谐振频率处，电路的总阻抗为纯阻抗，电路的输出电压最大，电路中的总电流最大，且电压波形是完全相位同步的。

rlc串联电路谐振时角频率rlc串联电路是由电阻、电感和电容连接而成的串联电路。

当该电路处于谐振状态时，其电流和电压会达到最大值，且相位差为零。

这种状态下，电路的角频率和谐振频率是一样的。

本文将详细介绍rlc串联电路的谐振以及其角频率。

首先，我们先了解一下rlc串联电路的基本原理。

在这种电路中，电阻R、电感L和电容C都是串联连接在一起。

电流依次通过电阻、电感和电容。

电压也同样是依次经过了这些元件。

当电路中没有外加电源时，我们称为自然响应。

在r-l-c串联电路中，在初始时刻，电容电压和电感电流都是零。

当电路开关被打开时，电感上的电流会随时间发生改变，其变化规律遵循经典的二阶微分方程。

二阶微分方程的一般形式为：L(i''(t)) + R(i'(t)) + (1/C)(∫i(t)dt) = 0其中L是电感的亨利数，R是电阻的欧姆数，C是电容的法拉数，i(t)是电感上的电流。

我们可以通过求解这个微分方程来得到电感上的电流i(t)随时间的变化规律。

但是由于这个微分方程比较复杂，求解起来会比较困难。

不过在某些特殊情况下，我们可以得到简化的解析解。

当电路中有外加交流电源时，我们称为强迫响应。

在rlc串联电路中，外加交流电源可以表示为v(t) = Vm*exp(j*ωt)，其中Vm是电源的幅值，ω是角频率，t是时间。

通过将此交流电源代入到上述微分方程中，我们可以得到i(t)的解析解。

具体的求解过程，在此不再详细阐述。

现在，我们回到rlc串联电路的谐振特性。

谐振是指当外加交流电源的频率和电路的固有频率相等时，电路的电流和电压达到最大值，且相位差为零。

在rlc串联电路中，固有频率ω0可以表示为：ω0 = 1/√(LC)当外加交流电源的频率等于固有频率ω0时，电路就处于谐振状态。

此时，我们可以通过简化后的微分方程求得电流i(t)的解析解。

解析解将包含两部分，一部分是自由响应，另一部分是强迫响应。

RLC串联谐振电路引言RLC串联谐振电路是一种重要的电路结构，它是由电感（L）、电阻（R）和电容（C）组成的。

在谐振频率下，RLC 串联谐振电路的阻抗为纯电阻，电路呈现出最大的输出。

本文将对RLC串联谐振电路的基本原理、特性以及应用进行详细的介绍。

基本原理RLC串联谐振电路的基本原理是利用电感、电阻和电容之间的相互作用来实现频率选择性。

在谐振频率下，电感和电容的阻抗大小相等但方向相反，从而产生了一个纯电阻。

这个纯电阻对电路中的电流来说是最大的，因此在谐振频率下，RLC 串联谐振电路的输出电压也是最大的。

特性频率响应RLC串联谐振电路的频率响应曲线呈现出一个尖峰，称为谐振峰。

谐振峰对应的频率就是电路的谐振频率。

在谐振频率附近，电路的阻抗接近纯电阻，而在谐振频率的两侧，阻抗则呈现出不同的特性。

幅频特性RLC串联谐振电路的幅频特性指的是在不同频率下，输出电压的幅值与输入电压的幅值之间的关系。

在谐振频率下，输出电压的幅值是最大的，而在谐振频率的两侧，输出电压的幅值则逐渐减小。

相频特性RLC串联谐振电路的相频特性指的是在不同频率下，输出电压的相位与输入电压的相位之间的关系。

在谐振频率下，输出电压与输入电压的相位差为零，而在谐振频率的两侧，相位差则逐渐增大或减小。

应用通信系统RLC串联谐振电路在通信系统中广泛应用。

例如，在调频调幅（FM/AM）广播中，需要将电磁波信号转换为音频信号或者将音频信号转换为电磁波信号。

这个过程中需要通过RLC串联谐振电路来实现频率选择性，将特定频率的信号传输到下一级电路。

滤波器RLC串联谐振电路可以用作滤波器，在电子设备中用于滤除或增强特定频率范围内的信号。

例如，低通滤波器通过RLC 串联谐振电路实现从输入信号中滤除高于某个截止频率的频率成分。

反之，高通滤波器则滤除低于某个截止频率的频率成分。

谐振器RLC串联谐振电路还可以用作谐振器，用于产生特定频率的振荡信号。

谐振器在无线电设备中常用于产生载波信号或参与频率选择。
