LC电路的选频特性

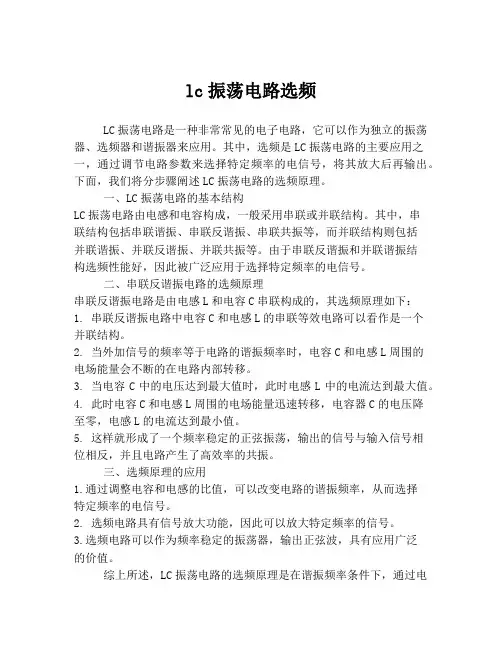

lc振荡电路选频LC振荡电路是一种非常常见的电子电路，它可以作为独立的振荡器、选频器和谐振器来应用。

其中，选频是LC振荡电路的主要应用之一，通过调节电路参数来选择特定频率的电信号，将其放大后再输出。

下面，我们将分步骤阐述LC振荡电路的选频原理。

一、LC振荡电路的基本结构LC振荡电路由电感和电容构成，一般采用串联或并联结构。

其中，串联结构包括串联谐振、串联反谐振、串联共振等，而并联结构则包括并联谐振、并联反谐振、并联共振等。

由于串联反谐振和并联谐振结构选频性能好，因此被广泛应用于选择特定频率的电信号。

二、串联反谐振电路的选频原理串联反谐振电路是由电感L和电容C串联构成的，其选频原理如下：1. 串联反谐振电路中电容C和电感L的串联等效电路可以看作是一个并联结构。

2. 当外加信号的频率等于电路的谐振频率时，电容C和电感L周围的电场能量会不断的在电路内部转移。

3. 当电容C中的电压达到最大值时，此时电感L中的电流达到最大值。

4. 此时电容C和电感L周围的电场能量迅速转移，电容器C的电压降至零，电感L的电流达到最小值。

5. 这样就形成了一个频率稳定的正弦振荡，输出的信号与输入信号相位相反，并且电路产生了高效率的共振。

三、选频原理的应用1.通过调整电容和电感的比值，可以改变电路的谐振频率，从而选择特定频率的电信号。

2. 选频电路具有信号放大功能，因此可以放大特定频率的信号。

3.选频电路可以作为频率稳定的振荡器，输出正弦波，具有应用广泛的价值。

综上所述，LC振荡电路的选频原理是在谐振频率条件下，通过电容和电感的相互作用选择出特定频率信号的电路。

其应用广泛，如在无线电、电视、通讯等领域中经常使用。

同时选频电路还具有放大和稳定频率的功能，为电子电路的实际应用提供了不可替代的价值。

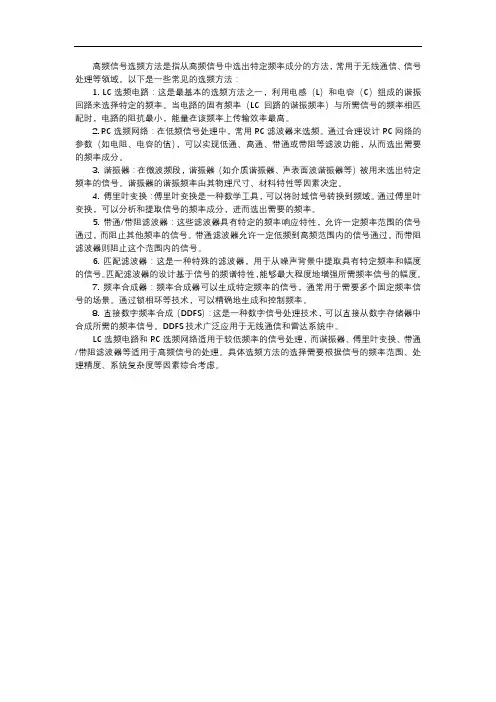

高频信号选频方法是指从高频信号中选出特定频率成分的方法，常用于无线通信、信号处理等领域。

以下是一些常见的选频方法：1. LC选频电路：这是最基本的选频方法之一，利用电感（L）和电容（C）组成的谐振回路来选择特定的频率。

当电路的固有频率（LC回路的谐振频率）与所需信号的频率相匹配时，电路的阻抗最小，能量在该频率上传输效率最高。

2. RC选频网络：在低频信号处理中，常用RC滤波器来选频。

通过合理设计RC网络的参数（如电阻、电容的值），可以实现低通、高通、带通或带阻等滤波功能，从而选出需要的频率成分。

3. 谐振器：在微波频段，谐振器（如介质谐振器、声表面波谐振器等）被用来选出特定频率的信号。

谐振器的谐振频率由其物理尺寸、材料特性等因素决定。

4. 傅里叶变换：傅里叶变换是一种数学工具，可以将时域信号转换到频域。

通过傅里叶变换，可以分析和提取信号的频率成分，进而选出需要的频率。

5. 带通/带阻滤波器：这些滤波器具有特定的频率响应特性，允许一定频率范围的信号通过，而阻止其他频率的信号。

带通滤波器允许一定低频到高频范围内的信号通过，而带阻滤波器则阻止这个范围内的信号。

6. 匹配滤波器：这是一种特殊的滤波器，用于从噪声背景中提取具有特定频率和幅度的信号。

匹配滤波器的设计基于信号的频谱特性，能够最大程度地增强所需频率信号的幅度。

7. 频率合成器：频率合成器可以生成特定频率的信号，通常用于需要多个固定频率信号的场景。

通过锁相环等技术，可以精确地生成和控制频率。

8. 直接数字频率合成（DDFS）：这是一种数字信号处理技术，可以直接从数字存储器中合成所需的频率信号。

DDFS技术广泛应用于无线通信和雷达系统中。

LC选频电路和RC选频网络适用于较低频率的信号处理，而谐振器、傅里叶变换、带通/带阻滤波器等适用于高频信号的处理。

具体选频方法的选择需要根据信号的频率范围、处理精度、系统复杂度等因素综合考虑。

简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。

常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。

这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。

LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。

当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。

所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。

有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。

开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。

并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。

设基极的瞬间电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。

lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。

实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。

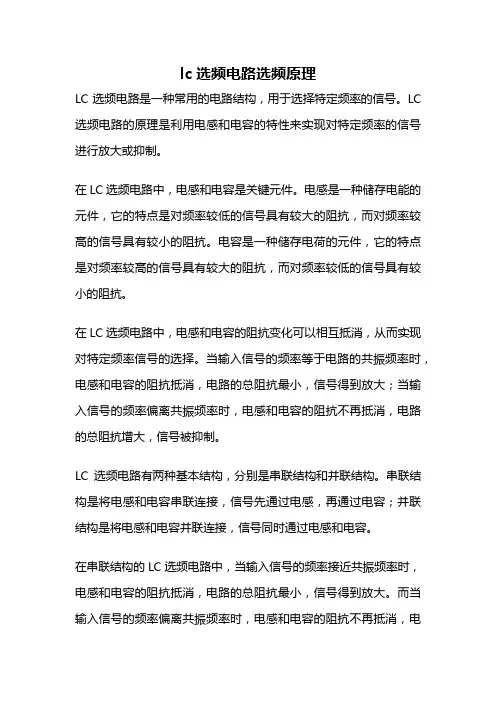

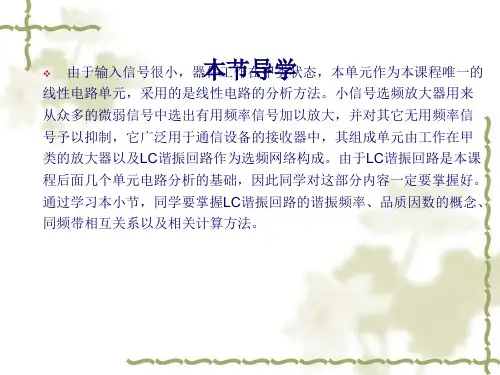

lc选频电路选频原理LC选频电路是一种常用的电路结构，用于选择特定频率的信号。

LC 选频电路的原理是利用电感和电容的特性来实现对特定频率的信号进行放大或抑制。

在LC选频电路中，电感和电容是关键元件。

电感是一种储存电能的元件，它的特点是对频率较低的信号具有较大的阻抗，而对频率较高的信号具有较小的阻抗。

电容是一种储存电荷的元件，它的特点是对频率较高的信号具有较大的阻抗，而对频率较低的信号具有较小的阻抗。

在LC选频电路中，电感和电容的阻抗变化可以相互抵消，从而实现对特定频率信号的选择。

当输入信号的频率等于电路的共振频率时，电感和电容的阻抗抵消，电路的总阻抗最小，信号得到放大；当输入信号的频率偏离共振频率时，电感和电容的阻抗不再抵消，电路的总阻抗增大，信号被抑制。

LC选频电路有两种基本结构，分别是串联结构和并联结构。

串联结构是将电感和电容串联连接，信号先通过电感，再通过电容；并联结构是将电感和电容并联连接，信号同时通过电感和电容。

在串联结构的LC选频电路中，当输入信号的频率接近共振频率时，电感和电容的阻抗抵消，电路的总阻抗最小，信号得到放大。

而当输入信号的频率偏离共振频率时，电感和电容的阻抗不再抵消，电路的总阻抗增大，信号被抑制。

在并联结构的LC选频电路中，当输入信号的频率接近共振频率时，电感和电容的阻抗抵消，电路的总阻抗最小，信号得到放大。

而当输入信号的频率偏离共振频率时，电感和电容的阻抗不再抵消，电路的总阻抗增大，信号被抑制。

LC选频电路可以应用于许多领域，例如无线通信、无线电广播、音频放大等。

在无线通信中，LC选频电路可以用于信号的调制和解调，提高信号的传输质量和可靠性。

在无线电广播中，LC选频电路可以用于接收和解调广播信号，使得广播信号能够被正常地接收和播放。

在音频放大中，LC选频电路可以用于对特定频率的音频信号进行放大，提高音频的音质和音量。

LC选频电路是一种基于电感和电容特性的电路结构，用于选择特定频率的信号。

实验7 LC正弦波振荡电路和选频放大电路实验一、实验目的（1）研究、学习LC正弦波振荡器的特性；（2）研究、学习LC选频放大电路的特性。

二、实验仪器示波器、信号发生器、交流毫伏表、数字多用表。

三、预习内容（1）复习LC正弦波振荡器的基础知识；（2）复习LC选频放大回路的基础知识。

四、实验内容（1）电容三端式LC振荡器电路原理：图1 电容三端式LC振荡器电路如图1所示。

这是一个电容三端式LC振荡器，其简化的原理示意图如图2，它由一个放大器A和一个LC回路组成。

设振荡回路内流过电容的振荡电流为i F 。

放大器输出电压为v o =i F X C1，反馈电压为v F =-i F X C2，反馈系数为12122F o v C F v C ==-=-放大器反向输入端的反馈电压为v F =Fv o =–(C 1/C 2)v o ，从输出、经反馈到反相输入端、经放大器反相、再到输出端，信号的相移为零，满足振荡器起振的相位条件。

若放大器A 不接LC 回路时的放大倍数V A 大于22，则满足振荡器起振的幅值条件1V A F >，电路就能起振。

显然，对于图1所示电路，通过调整电位器R P 2，使放大器A 的放大倍数大于22，该电路就能起振。

图2 图1电路简化的原理示意图 若电路起振后，V A 能自动地减小，达到稳定时使1V A F =，那么，振荡器就能输出幅值稳定的正弦波。

图1所示电路具有自动调节放大倍数的能力。

电路刚起振时，电路输出v o 较小。

由于1V A F >，信号在从输出端、经反馈到反相输入端、再到输出端的过程中被放大，集电极电压和电流不断被放大，电路输出v o 不断增大。

在此过程中，集电极电流逐步被限幅，由于发射极PN 结的非线性特性，使基极、发射极电流正半周幅值大，负半周幅值小，由此产生直流电流分量。

直流电流分量对发射极旁路电容C e 充电，使发射极直流电位上升，从而使V BE 下降，三极管Q 1的电流放大倍数β下降，放大器A 的放倍数下降。

简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。

常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。

这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。

LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。

当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。

所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。

有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。

开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。

并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。

设基极的瞬间电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

品质因素q影响二 lc串联谐振电路的选频特性查阅资料分析1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+（-j/ωC）=R+j（ωL-1/ωC）。

上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示，ω是外加信号的角频率。

当X=0时，电路处于谐振状态，此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU 品质因素Q=ωL/R 因为：UC=UL 所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

电路的选择性：总电流I=U/Z=U/［R2+（ωL-1/ωC）2］1/2=U/［R2+（ωLω0/ω0-ω0/ωCω0）2］1/2 ω0是电路谐振时的角频率。

当电路谐振时有：ω0L=1/ω0C，所以I=U/{R2+［ω0L（ω/ω0-ω0/ω）］2}1/2= U/{R2+［R2（ω0L/R）2］（ω/ω0-ω0/ω）2}1/2= U/R［1+Q2（ω/ω0-ω0/ω）2］1/2因为电路谐振时电路的总电流I0=U/R，所以I=I0/［1+Q2（ω/ω0-ω0/ω）2］1/2有：I/I0=1/［1+Q2（ω/ω0-ω0/ω）2］1/2作此式的函数曲线。
