机械制图基础介绍

机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。

在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。

本文将会从这些方面介绍机械制图的基础知识。

一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。

在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。

二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。

常用的标注包括尺寸标注、表面质量标注、公差标注等等。

为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。

三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。

实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。

粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。

四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。

图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。

另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。

五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。

图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。

六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。

自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。

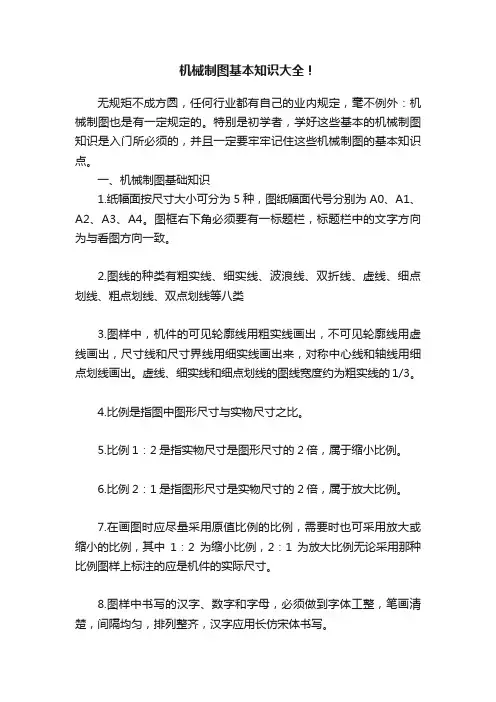

机械制图基本知识大全！无规矩不成方圆，任何行业都有自己的业内规定，毫不例外：机械制图也是有一定规定的。

特别是初学者，学好这些基本的机械制图知识是入门所必须的，并且一定要牢牢记住这些机械制图的基本知识点。

一、机械制图基础知识1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。

2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

4.比例是指图中图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。

9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。

15.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。

一、机械制图基础知识1.机械制图的概念机械制图是机械设计师用来表达和传达机械产品设计意图的一种图形语言和工具。

通过机械制图可以清晰地描述机械产品的结构、尺寸、形状和运动关系，以便于制造、装配和维护。

2.机械制图的分类按照用途和内容，机械制图可以分为装配图、零件图、工艺图等；按照表现方式，可以分为平面图、立体图等。

3.机械制图的规定机械制图的制作和表现需要遵循一定的规范和标准，如GB/T文稿标准、GB/T 技术制图标准和GB/T 图样构成和表现等。

4.机械制图的机构基本构成机械制图包括图面、状态、尺寸、表面处理、间隙、标注等基本构成要素。

5.机械制图的常用标准符号机械制图中常用的标准符号有直线、圆、弧线、螺纹、键槽、刀具、润滑、轴承、连接、焊接等。

6.机械制图的常用尺度机械制图常用的尺度有全尺、缩尺、比例尺，按照设计和使用要求选择合适的尺度。

7.机械制图的投影法机械制图的投影法是通过平行投影或透视投影来表现物体的各个面，其中平行投影分为正投影和斜投影。

8.机械制图的视图机械制图中的视图包括主视图、剖视图、局部放大视图、展开视图等，可以清晰地表现物体的各个部分。

9.机械零件的图样标注机械零件制图需要进行标注，包括尺寸、公差、表面粗糙度、键槽符号、螺纹符号等标注内容。

1.绘制简单零件图与装配图绘制简单零件图需要掌握主视图和剖视图的绘制方法，以及标注尺寸、公差和表面粗糙度等内容。

绘制装配图需要掌握零件的符号标注和装配关系的表现。

2.绘制螺纹与键槽图样绘制螺纹图样要求掌握各种规格和类型螺纹的标准表示方法，包括内螺纹和外螺纹的绘制；绘制键槽图样要求掌握各种规格和类型键槽的标准表示方法，包括平键、止动键、花键等的绘制。

3.绘制轴承、联接和焊接图样绘制轴承图样需要掌握各种轴承的标准表示方法，包括滚动轴承、滑动轴承等的绘制；绘制联接图样要求掌握各种联接的标准表示方法，包括螺栓连接、销钉连接等的绘制；绘制焊接图样要求掌握各种焊接的标准表示方法，包括角焊缝、对接焊缝等的绘制。

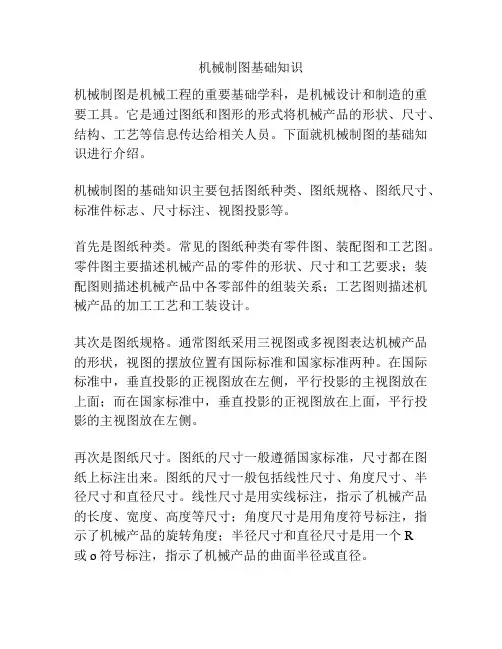

机械制图基础知识机械制图是机械工程的重要基础学科，是机械设计和制造的重要工具。

它是通过图纸和图形的形式将机械产品的形状、尺寸、结构、工艺等信息传达给相关人员。

下面就机械制图的基础知识进行介绍。

机械制图的基础知识主要包括图纸种类、图纸规格、图纸尺寸、标准件标志、尺寸标注、视图投影等。

首先是图纸种类。

常见的图纸种类有零件图、装配图和工艺图。

零件图主要描述机械产品的零件的形状、尺寸和工艺要求；装配图则描述机械产品中各零部件的组装关系；工艺图则描述机械产品的加工工艺和工装设计。

其次是图纸规格。

通常图纸采用三视图或多视图表达机械产品的形状，视图的摆放位置有国际标准和国家标准两种。

在国际标准中，垂直投影的正视图放在左侧，平行投影的主视图放在上面；而在国家标准中，垂直投影的正视图放在上面，平行投影的主视图放在左侧。

再次是图纸尺寸。

图纸的尺寸一般遵循国家标准，尺寸都在图纸上标注出来。

图纸的尺寸一般包括线性尺寸、角度尺寸、半径尺寸和直径尺寸。

线性尺寸是用实线标注，指示了机械产品的长度、宽度、高度等尺寸；角度尺寸是用角度符号标注，指示了机械产品的旋转角度；半径尺寸和直径尺寸是用一个R或ø符号标注，指示了机械产品的曲面半径或直径。

另外是标准件标志。

在机械图纸中，标准件采用统一的标志符号进行标注。

标志符号一般分为实线标志和虚线标志两种。

实线标志用实线和一对相互垂直的短划线标示，虚线标志用虚线和一对相互垂直的短划线标示。

最后是尺寸标注和视图投影。

在机械图纸中，尺寸标注是非常重要的。

尺寸标注是通过在图纸上划线和数字标注的方式来体现机械产品的尺寸。

视图投影是指通过垂直和平行两种投影方式来表达机械产品的形状。

在图纸上，通常采用三视图的方式进行投影，分别是平行投影的主视图、垂直投影的正视图和剖视图。

以上就是机械制图的基础知识的介绍。

机械制图是机械工程师必备的技能之一，掌握了机械制图的基础知识，才能准确、规范地进行机械产品的设计和制造。

《机械制图基础知识综合性概述》一、引言机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计与制造过程中的重要环节，被誉为“工程语言”。

从古老的手工绘图到现代的计算机辅助设计，机械制图经历了漫长的发展历程，为人类的工业进步做出了巨大贡献。

本文将全面介绍机械制图的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、基本概念1. 图样图样是根据投影原理、标准或有关规定表示工程对象，并有必要的技术说明的图。

它是机械制图的核心成果，主要包括零件图和装配图。

零件图用于表达单个零件的形状、尺寸和技术要求；装配图则展示了多个零件组成的部件或机器的结构和装配关系。

2. 投影法投影法是机械制图的基础原理之一。

它通过将三维物体投射到二维平面上，形成图形。

常见的投影法有中心投影法和平行投影法。

中心投影法具有立体感强的特点，但图形的大小和形状会随物体与投影面的距离而变化。

平行投影法又分为正投影法和斜投影法，其中正投影法能够准确地表达物体的形状和尺寸，是机械制图中最常用的投影方法。

3. 视图视图是根据投影法绘制的物体在不同投影面上的图形。

主要有主视图、俯视图、左视图等六个基本视图。

主视图是从物体的正面进行投影得到的视图，反映了物体的主要形状和特征；俯视图是从物体的上方进行投影得到的视图，与主视图配合可以确定物体的长度和宽度；左视图是从物体的左侧进行投影得到的视图，与主视图和俯视图配合可以确定物体的高度。

4. 尺寸标注尺寸标注是机械制图中用于表示物体大小的重要手段。

它包括尺寸线、尺寸界线、尺寸数字等要素。

尺寸线用于表示尺寸的度量范围；尺寸界线用于限定尺寸线的位置；尺寸数字则表示物体的实际尺寸大小。

在标注尺寸时，需要遵循一定的标准和规范，确保尺寸的准确性和清晰度。

三、核心理论1. 三视图投影规律主视图、俯视图和左视图之间存在着“长对正、高平齐、宽相等”的投影规律。

即主视图与俯视图的长度相等；主视图与左视图的高度相等；俯视图与左视图的宽度相等。

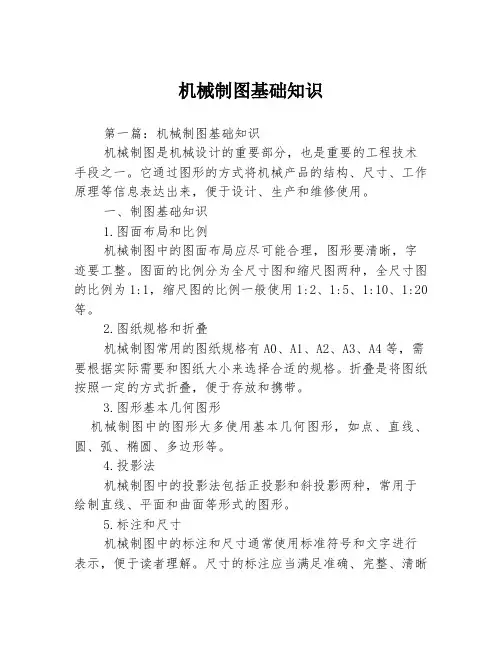

机械制图基础知识第一篇：机械制图基础知识机械制图是机械设计的重要部分，也是重要的工程技术手段之一。

它通过图形的方式将机械产品的结构、尺寸、工作原理等信息表达出来，便于设计、生产和维修使用。

一、制图基础知识1.图面布局和比例机械制图中的图面布局应尽可能合理，图形要清晰，字迹要工整。

图面的比例分为全尺寸图和缩尺图两种，全尺寸图的比例为1:1，缩尺图的比例一般使用1:2、1:5、1:10、1:20等。

2.图纸规格和折叠机械制图常用的图纸规格有A0、A1、A2、A3、A4等，需要根据实际需要和图纸大小来选择合适的规格。

折叠是将图纸按照一定的方式折叠，便于存放和携带。

3.图形基本几何图形机械制图中的图形大多使用基本几何图形，如点、直线、圆、弧、椭圆、多边形等。

4.投影法机械制图中的投影法包括正投影和斜投影两种，常用于绘制直线、平面和曲面等形式的图形。

5.标注和尺寸机械制图中的标注和尺寸通常使用标准符号和文字进行表示，便于读者理解。

尺寸的标注应当满足准确、完整、清晰的原则。

二、机械制图的分类1.构图图构图图是机械工程师在设计过程中首先完成的图，它是设计的初步表达方式，也称为设计草图。

构图图通常使用简单的线条和图形来表示产品的基本形态。

2.装配图装配图是机械制图中一个非常重要的部分，它可以清晰地表达整个机器的组装结构和零部件之间的关系。

装配图主要包括装配图正视图、并线图、轴测图和展开图等。

3.零件图零件图是机械设计中最常见的图形类型，它们可以清晰地表达产品的形状、尺寸、制造材料等信息。

根据不同的需求和产品形状，可以绘制不同类型的零件图，如正投影图、三视图、轴测图、断面图等。
