机械制图基础完整版

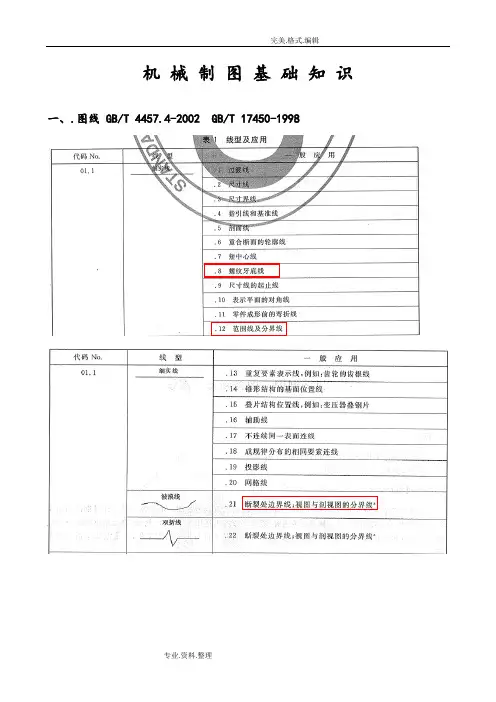

机械制图基础知识一、 . 图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的采用（1）两种粗线都用来指示部件上的某一部分有特别要求。

但应用处合不尽同样。

粗虚线特意用于指示该表面有表面办理要求。

（表面办理包含镀（涂）覆、化学办理和冷作硬化办理。

）（2）粗点画线是限制范围的表示线常有于以下场合：a.限制局部热办理的范围（如上图）b.限制不镀（涂）范围（以下左图）c.限制形位公差的被测因素和基准因素的范围（以下右图）二、视图1.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“ 向”三、剖视图及剖面地区的表示法GB/T 17452～图形不对称时，移出断面不得画在中止四、简化画法1.管子1）可仅在端部画出部分形状，其他用细点画线画出此中心线2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003不论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

依据 GB/T 197-2003 的规定，将一般螺纹的标志方法介绍以下：六、弹簧表示法七、尺寸注法GB/T 4458.4-2003 GB/T 19096-20031.在圆滑过渡处标明尺寸时，应用细实线将轮廓线延伸，从它们的交点处引出尺寸界限。

（以下列图）2.标明角度的尺寸界限应沿径向引出（图5），标明弦长的尺寸界限应平行于该弦的垂直平分线（图 6），标明弧长的尺寸界限应平行于该弧所对圆心角的角均分线（图 7），但当弧度较大时，可沿径向引出（图 8）。

3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超出对称中心线或断裂处的界限，此时仅在尺寸线的一端画出箭头。

尺寸数字：标明尺寸的符号及缩写词（如上图）标明尺寸的符号及缩写词（以下表）八、尺寸的简化注法九、极限与配合的标明方法十、形状和地点公差的图样表示法GB/T 1182-19961.形位公差分类及特点项目符号其端点应画一个黑* 形位公差带的定义（见GB/T 1182-1996 ）* 形位公差标明符号的比率和尺寸（见GB/T 1182-1996 ）十一、形位公差的未注公差GB/T 1184-19961. 定义见 GB/T 1184-1996十二、表面粗拙度标明GB/T 131-2006特别说明：4- ￠6（×）4×￠ 6（√）。

一、机械制图基础知识1.机械制图的概念机械制图是机械设计师用来表达和传达机械产品设计意图的一种图形语言和工具。

通过机械制图可以清晰地描述机械产品的结构、尺寸、形状和运动关系，以便于制造、装配和维护。

2.机械制图的分类按照用途和内容，机械制图可以分为装配图、零件图、工艺图等；按照表现方式，可以分为平面图、立体图等。

3.机械制图的规定机械制图的制作和表现需要遵循一定的规范和标准，如GB/T文稿标准、GB/T 技术制图标准和GB/T 图样构成和表现等。

4.机械制图的机构基本构成机械制图包括图面、状态、尺寸、表面处理、间隙、标注等基本构成要素。

5.机械制图的常用标准符号机械制图中常用的标准符号有直线、圆、弧线、螺纹、键槽、刀具、润滑、轴承、连接、焊接等。

6.机械制图的常用尺度机械制图常用的尺度有全尺、缩尺、比例尺，按照设计和使用要求选择合适的尺度。

7.机械制图的投影法机械制图的投影法是通过平行投影或透视投影来表现物体的各个面，其中平行投影分为正投影和斜投影。

8.机械制图的视图机械制图中的视图包括主视图、剖视图、局部放大视图、展开视图等，可以清晰地表现物体的各个部分。

9.机械零件的图样标注机械零件制图需要进行标注，包括尺寸、公差、表面粗糙度、键槽符号、螺纹符号等标注内容。

1.绘制简单零件图与装配图绘制简单零件图需要掌握主视图和剖视图的绘制方法，以及标注尺寸、公差和表面粗糙度等内容。

绘制装配图需要掌握零件的符号标注和装配关系的表现。

2.绘制螺纹与键槽图样绘制螺纹图样要求掌握各种规格和类型螺纹的标准表示方法，包括内螺纹和外螺纹的绘制；绘制键槽图样要求掌握各种规格和类型键槽的标准表示方法，包括平键、止动键、花键等的绘制。

3.绘制轴承、联接和焊接图样绘制轴承图样需要掌握各种轴承的标准表示方法，包括滚动轴承、滑动轴承等的绘制；绘制联接图样要求掌握各种联接的标准表示方法，包括螺栓连接、销钉连接等的绘制；绘制焊接图样要求掌握各种焊接的标准表示方法，包括角焊缝、对接焊缝等的绘制。

机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下：六、弹簧表示法 GB/T 4459.4-2003七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-20031.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。

（如下图）2.标注角度的尺寸界线应沿径向引出（图5），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图7），但当弧度较大时，可沿径向引出（图8）。

3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。

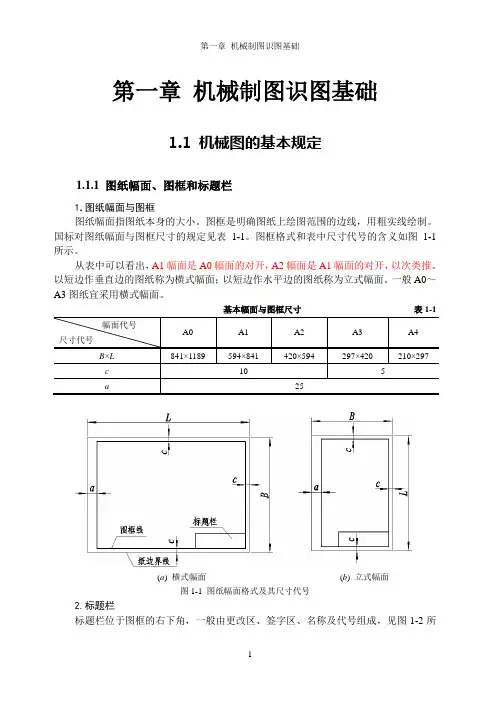

第一章机械制图识图基础1.1 机械图的基本规定1.1.1 图纸幅面、图框和标题栏1.图纸幅面与图框图纸幅面指图纸本身的大小。

图框是明确图纸上绘图范围的边线，用粗实线绘制。

国标对图纸幅面与图框尺寸的规定见表1-1。

图框格式和表中尺寸代号的含义如图1-1所示。

从表中可以看出，A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，以次类推。

以短边作垂直边的图纸称为横式幅面；以短边作水平边的图纸称为立式幅面。

一般A0～A3图纸宜采用横式幅面。

基本幅面与图框尺寸表1-1(a) 横式幅面(b) 立式幅面图1-1 图纸幅面格式及其尺寸代号2.标题栏标题栏位于图框的右下角，一般由更改区、签字区、名称及代号组成，见图1-2所示。

每个区内的具体内容参图1-3所示，也可根据实际情况需要进行增减。

图1-2 标题栏组成图1-3标题栏格式和内容1.1.2 图样比例、字体与图线1.图样比例图样的比例指图形与实物对应要素的线性尺寸之比。

比例的大小指比值的大小，如1:50大于1:100。

比值为1的比例称为原值比例，即1:1；比值大于1的比例称为放大比例，如2:1；比值小于1的比例称为缩小比例，如1:2。

比例一般注写在标题栏内，也可注写在视图名称的下方或右侧，如图1-4所示。

图1-4 比例的注写一个图样一般选用一种比例。

根据需要，同一图样也可选用两种比例。

绘图时，根据图样的用途和所绘物体的复杂程度，从表1-2中选取适当的比例，并优先选用表中的常用比例。

绘图所用比例表1-2为了表达工程图样中的不同内容，并且能够分清主次，必须使用不同的线型和不同粗细的图线。

GB/T4457.4-2002明确规定了图线的线宽、线型和画法。

（1）线宽图线按线宽分为粗线、中粗线和细线三种。

工程图样中，习惯把粗实线的宽度用b 表示（有0.18、0.25、0.35、0.5、0.7、1、1.4、2mm系列）。

同一图样中，同类图线的宽度应一致。

（2）线型在机械制图中，常用的线型如表1-3所示。
