齿轮齿条的基本知识与应用.

斜齿轮与齿条配合一、斜齿轮与齿条的概念及特点斜齿轮与齿条是机械传动中常用的一种组合。

斜齿轮是一种圆柱形齿轮，其齿面倾斜于轴线。

而齿条则是一种长方形横截面的直线导向元件，其表面有着与斜齿轮配合的倾斜齿形。

斜齿轮与齿条之间的配合具有以下特点：1.传动效率高：由于斜齿轮和齿条之间的配合方式，使得它们在传动过程中摩擦小、噪音低、效率高。

2.精度高：由于斜齿轮和齿条都是直线导向元件，所以它们之间的配合精度较高，能够保证传动精度。

3.可靠性好：由于斜齿轮和齿条之间没有滑动，在传动过程中不会产生磨损，因此其可靠性较好。

二、斜齿轮与齿条的应用领域1.数控机床：数控机床需要进行高精度运动控制，而使用斜齿轮和齿条可以保证传动精度，从而提高数控机床的加工精度。

2.汽车行驶控制系统：汽车行驶控制系统需要进行转向、刹车等操作，而使用斜齿轮和齿条可以保证操作的准确性和可靠性。

3.电梯：电梯需要进行垂直运动，而使用斜齿轮和齿条可以保证电梯的平稳运行。

4.风力发电机：风力发电机需要将风能转换为电能，而使用斜齿轮和齿条可以将风能传递到发电机中，从而实现发电。

三、斜齿轮与齿条的设计1.设计原则在设计斜齿轮与齿条时，需要遵循以下原则：（1）满足传动要求：根据传动功率、转速等参数确定斜齿轮与齿条的尺寸、模数等参数。

（2）保证配合精度：根据应用场合确定配合精度要求，并在设计中采取相应的措施来保证配合精度。

（3）考虑材料选择：根据工作环境、工作负荷等因素选择适合的材料。

2.设计步骤（1）确定传动要求：根据传动功率、转速等参数确定斜齿轮与齿条的尺寸、模数等参数。

（2）确定齿形参数：根据配合要求和传动要求，确定斜齿轮和齿条的齿形参数，包括压力角、顶隙等。

（3）计算齿数：根据模数和直径计算出斜齿轮和齿条的齿数。

（4）计算传动比：根据斜齿轮和齿条的齿数计算出传动比。

（5）选择材料：根据工作环境、工作负荷等因素选择适合的材料。

四、斜齿轮与齿条的制造1.加工方法制造斜齿轮与齿条时，常用的加工方法有：（1）铣削法：利用铣床进行加工，可以实现高精度加工。

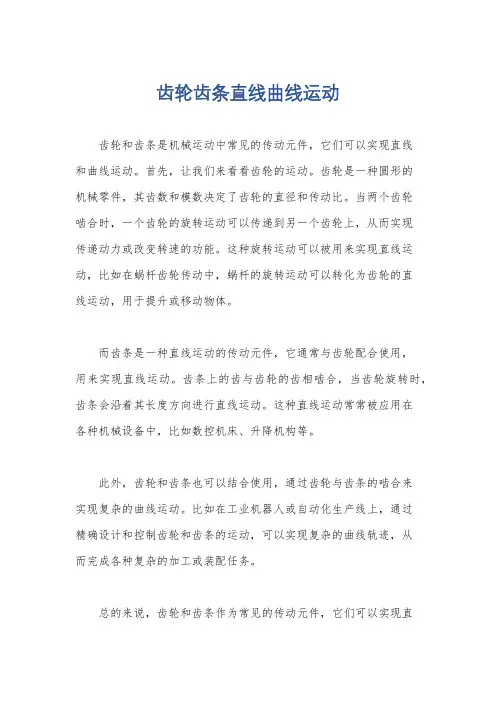

齿轮齿条直线曲线运动
齿轮和齿条是机械运动中常见的传动元件，它们可以实现直线
和曲线运动。

首先，让我们来看看齿轮的运动。

齿轮是一种圆形的
机械零件，其齿数和模数决定了齿轮的直径和传动比。

当两个齿轮
啮合时，一个齿轮的旋转运动可以传递到另一个齿轮上，从而实现
传递动力或改变转速的功能。

这种旋转运动可以被用来实现直线运动，比如在蜗杆齿轮传动中，蜗杆的旋转运动可以转化为齿轮的直
线运动，用于提升或移动物体。

而齿条是一种直线运动的传动元件，它通常与齿轮配合使用，
用来实现直线运动。

齿条上的齿与齿轮的齿相啮合，当齿轮旋转时，齿条会沿着其长度方向进行直线运动。

这种直线运动常常被应用在
各种机械设备中，比如数控机床、升降机构等。

此外，齿轮和齿条也可以结合使用，通过齿轮与齿条的啮合来
实现复杂的曲线运动。

比如在工业机器人或自动化生产线上，通过
精确设计和控制齿轮和齿条的运动，可以实现复杂的曲线轨迹，从
而完成各种复杂的加工或装配任务。

总的来说，齿轮和齿条作为常见的传动元件，它们可以实现直
线和曲线运动，并在工业生产和机械设备中发挥着重要的作用。

通过合理的设计和控制，它们能够满足各种不同的运动需求，促进机械系统的高效运行。

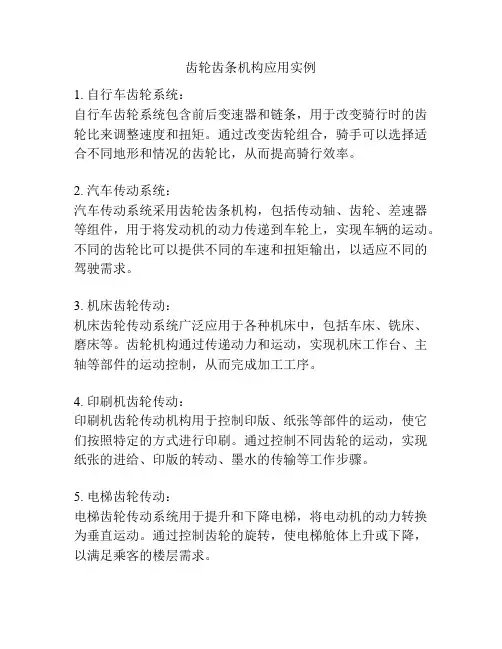

齿轮齿条机构应用实例
1. 自行车齿轮系统：
自行车齿轮系统包含前后变速器和链条，用于改变骑行时的齿轮比来调整速度和扭矩。

通过改变齿轮组合，骑手可以选择适合不同地形和情况的齿轮比，从而提高骑行效率。

2. 汽车传动系统：
汽车传动系统采用齿轮齿条机构，包括传动轴、齿轮、差速器等组件，用于将发动机的动力传递到车轮上，实现车辆的运动。

不同的齿轮比可以提供不同的车速和扭矩输出，以适应不同的驾驶需求。

3. 机床齿轮传动：
机床齿轮传动系统广泛应用于各种机床中，包括车床、铣床、磨床等。

齿轮机构通过传递动力和运动，实现机床工作台、主轴等部件的运动控制，从而完成加工工序。

4. 印刷机齿轮传动：
印刷机齿轮传动机构用于控制印版、纸张等部件的运动，使它们按照特定的方式进行印刷。

通过控制不同齿轮的运动，实现纸张的进给、印版的转动、墨水的传输等工作步骤。

5. 电梯齿轮传动：
电梯齿轮传动系统用于提升和下降电梯，将电动机的动力转换为垂直运动。

通过控制齿轮的旋转，使电梯舱体上升或下降，以满足乘客的楼层需求。

这些是齿轮齿条机构在不同领域的应用实例，它们利用齿轮齿条机构的特性来实现特定的运动控制和动力传递需求。

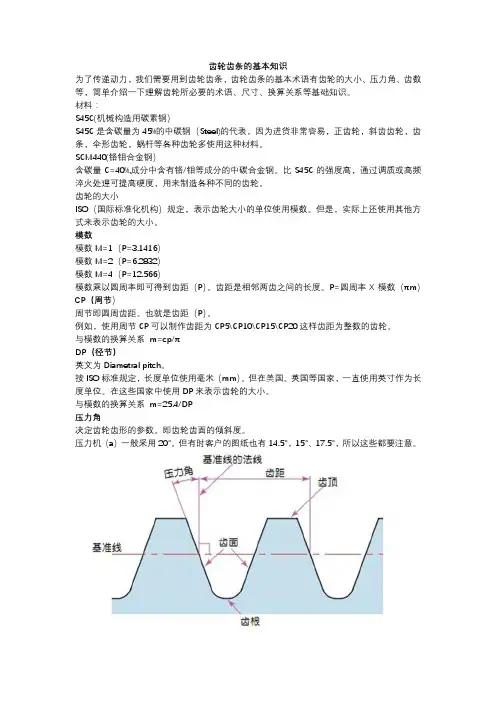

齿轮齿条的基本知识为了传递动力，我们需要用到齿轮齿条，齿轮齿条的基本术语有齿轮的大小、压力角、齿数等，简单介绍一下理解齿轮所必要的术语、尺寸、换算关系等基础知识。

材料：S45C(机械构造用碳素钢）S45C是含碳量为45%的中碳钢（Steel)的代表，因为进货非常容易，正齿轮，斜齿齿轮，齿条，伞形齿轮，蜗杆等各种齿轮多使用这种材料。

SCM440(铬钼合金钢）含碳量C=40%,成分中含有铬/钼等成分的中碳合金钢。

比S45C的强度高，通过调质或高频淬火处理可提高硬度，用来制造各种不同的齿轮。

齿轮的大小ISO（国际标准化机构）规定，表示齿轮大小的单位使用模数。

但是，实际上还使用其他方式来表示齿轮的大小。

模数模数M=1（P=3.1416）模数M=2（P=6.2832）模数M=4（P=12.566）模数乘以圆周率即可得到齿距（P）。

齿距是相邻两齿之间的长度。

P=圆周率X模数（πm）CP（周节）周节即圆周齿距。

也就是齿距（P）。

例如，使用周节CP可以制作齿距为CP5\CP10\CP15\CP20这样齿距为整数的齿轮。

与模数的换算关系m=cp/πDP（径节）英文为Diametral pitch。

按ISO标准规定，长度单位使用毫米（mm）。

但在美国、英国等国家，一直使用英寸作为长度单位。

在这些国家中使用DP来表示齿轮的大小。

与模数的换算关系m=25.4/DP压力角决定齿轮齿形的参数。

即齿轮齿面的倾斜度。

压力机（a）一般采用20°。

但有时客户的图纸也有14.5°，15°、17.5°，所以这些都要注意。

齿数以上所叙述的模数，压力角，齿数是齿轮的三大基本参数。

以此参数为基础计数齿轮各部尺寸。

齿高和齿厚齿轮的高度由模数（m）来决定。

在这里我简单介绍一下齿高（h）/齿顶高（ha）/齿根高（hf）齿高（h）是从齿顶到齿根的高度。

h=2.25m（=齿顶高+齿根高）齿顶高（ha）是从齿顶到分度线（中线）的高度。

1.动力传递：齿轮齿条可以通过齿轮的旋转运动将动力从一个轴转移到另一个
轴。

这种传动方式能够实现改变输出端的转速、调整输出端的扭矩以及改变旋转方向等功能。

2.运动转换：齿轮齿条还能够将旋转运动转换为直线运动，或者反过来，将直
线运动转换为旋转运动。

这种转换可以在不同的机械设备中找到应用实例，如汽车的转向系统中，齿轮组件负责将旋转运动转换为平移运动。

3.工作原理：齿轮齿条的工作原理是基于齿轮的旋转运动和齿条的直线运动来
实现传递动力和扭矩。

当齿轮开始旋转时，其齿与齿条相接触，使齿条随之运动。

齿条的齿数和齿形与齿轮的匹配固定，因此齿条的运动速度和方向也是相对固定的。

4.类型：齿条可以分为直齿齿条和斜齿齿条，分别与直齿圆柱齿轮和斜齿圆柱
齿轮配合使用。

齿条的齿廓为直线而非渐开线，相当于分度圆半径为无穷大圆柱齿轮。

5.应用广泛：齿轮齿条因其高负载能力和高精度的特性而被广泛应用于各种机
械设备中，如汽车、火车、农业机械、工程机械等。

齿轮齿条传动的齿数比1. 引言齿轮齿条传动是一种常见的机械传动方式，在许多机械设备中起着重要的作用。

齿轮和齿条是两种常见的传动元件，通过它们之间的啮合来传递力和运动。

在设计齿轮齿条传动时，齿数比是一个关键参数，它决定了传动的速度比和力矩比。

本文将详细介绍齿轮齿条传动的齿数比及其相关知识。

2. 齿轮与齿条2.1 齿轮齿轮是一种具有一定形状和数量的圆盘，其表面上有一定数量的突出部分，称为齿。

通过两个或多个啮合的齿轮之间的转动，可以实现力和运动的传递。

常见的齿轮有圆柱齿轮、斜齿轮、锥齿轮等。

2.2 齿条与齿轮相对应，齿条是一种长条形元件，其侧面上有一系列等距离排列的突起部分，称为齿。

齿条通常与齿轮配合使用，通过齿轮的旋转将运动和力传递到齿条上。

3. 齿数比的定义齿数比是指两个传动元件（通常为齿轮和齿条）之间的齿数之比。

在齿轮齿条传动中，通常用N1表示驱动元件（如驱动齿轮）的齿数，用N2表示被动元件（如被动齿轮或齿条）的齿数。

则齿数比可以表示为：i=N1 N2其中，i为齿数比。

4. 齿数比的意义4.1 速度比在理想情况下，当两个传动元件之间的速度比为1时，它们以相同的速度旋转或移动。

而当速度比不等于1时，它们之间存在着速度差。

在实际应用中，通过选择合适的驱动元件和被动元件的齿数，可以实现所需的速度比。

4.2 力矩比除了速度比外，齿轮齿条传动还可以实现力矩的传递和放大。

通过选择合适的齿数比，可以实现所需的力矩比。

当齿数比大于1时，被动元件上的输出力矩将大于驱动元件上的输入力矩。

5. 齿数比的选择5.1 速度比的选择在实际应用中，我们常常需要根据具体要求选择合适的速度比。

对于一些需要保持恒定速度的设备，如时钟、计时器等，可以选择速度比为1的齿数比。

而对于一些需要变速或调节速度的设备，可以根据具体要求选择不同的齿数比。

5.2 力矩比的选择在设计齿轮齿条传动时，通常需要考虑所需的力矩传递和放大效果。

通过选择合适的齿数比，可以实现所需的力矩比。

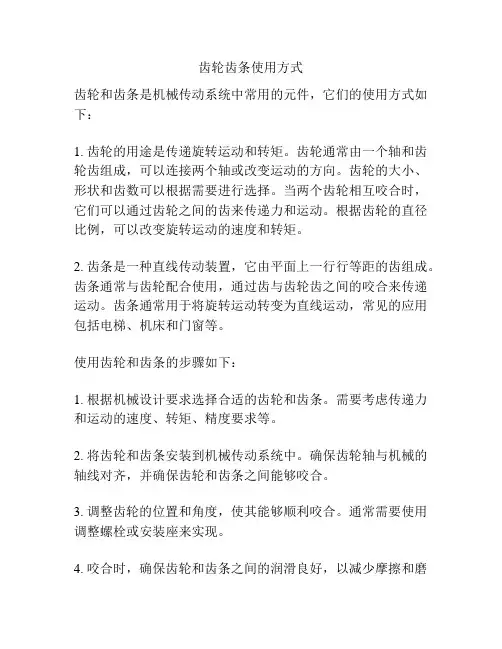

齿轮齿条使用方式
齿轮和齿条是机械传动系统中常用的元件，它们的使用方式如下：
1. 齿轮的用途是传递旋转运动和转矩。

齿轮通常由一个轴和齿轮齿组成，可以连接两个轴或改变运动的方向。

齿轮的大小、形状和齿数可以根据需要进行选择。

当两个齿轮相互咬合时，它们可以通过齿轮之间的齿来传递力和运动。

根据齿轮的直径比例，可以改变旋转运动的速度和转矩。

2. 齿条是一种直线传动装置，它由平面上一行行等距的齿组成。

齿条通常与齿轮配合使用，通过齿与齿轮齿之间的咬合来传递运动。

齿条通常用于将旋转运动转变为直线运动，常见的应用包括电梯、机床和门窗等。

使用齿轮和齿条的步骤如下：
1. 根据机械设计要求选择合适的齿轮和齿条。

需要考虑传递力和运动的速度、转矩、精度要求等。

2. 将齿轮和齿条安装到机械传动系统中。

确保齿轮轴与机械的轴线对齐，并确保齿轮和齿条之间能够咬合。

3. 调整齿轮的位置和角度，使其能够顺利咬合。

通常需要使用调整螺栓或安装座来实现。

4. 咬合时，确保齿轮和齿条之间的润滑良好，以减少摩擦和磨
损。

5. 在使用过程中，定期检查齿轮和齿条的磨损情况，如有需要及时更换或修理。

总之，齿轮和齿条是一种常见的机械传动装置，通过齿与齿之间的咬合来传递力和运动。

正确选择和使用齿轮和齿条，可以改变运动的方向、速度和转矩，从而满足不同机械传动系统的要求。

齿轮齿条应用在门时的原理1. 引言齿轮齿条是一种常见的传动机构，广泛应用在门的开闭系统中。

本文将介绍齿轮齿条应用在门时的原理。

2. 原理齿轮齿条机构是一种基于齿轮和齿条的传动方式，通过齿轮和齿条的配合运动来实现门的开闭。

其中，齿轮作为动力传递的元件，齿条作为动力接收的元件。

2.1 齿轮齿轮是一种轮状机械零件，具有多个齿齿槽，通过与齿条配合运动，实现动力的传递。

齿轮有不同的类型，包括圆柱齿轮、锥齿轮等。

齿轮的功能是将输入的转速和扭矩转变为输出的转速和扭矩，同时实现方向的改变。

2.2 齿条齿条是一种长条状机械零件，具有一系列的齿槽，用于与齿轮配合运动。

齿条的主要功能是接收齿轮传递的动力，并将其转化为门的开闭运动。

在齿条运动的过程中，门可以实现平稳、可靠的开闭动作。

3. 动力传递过程齿轮齿条应用在门时，动力传递过程如下：1.齿轮传动：通过齿轮的旋转，将输入的动力传递给齿条。

2.齿条运动：齿轮的旋转将动力传递给齿条，使其进行直线运动。

3.门的开闭：齿条的直线运动带动门进行开闭动作。

4. 优点与应用4.1 优点齿轮齿条应用在门时具有以下优点：•动力传递效率高：齿轮齿条传动机构具有高效、可靠的特点，在门的开闭过程中能够有效地传递动力。

•可靠稳定：齿轮齿条传动机构采用齿轮和齿条的配合运动，具有良好的机械稳定性和寿命。

•适应性强：齿轮齿条传动机构可以适应不同类型的门，包括滑动门、摆动门等，具有较强的适应性。

4.2 应用领域齿轮齿条应用在门时的原理在以下领域得到广泛应用：•家庭门：齿轮齿条传动机构常用于家庭门的开闭系统，如车库门、大门等。

•工业门：在工业领域，齿轮齿条传动机构被广泛应用于各种类型的工业门，如厂房门、货车门等。

•商业门：商业门包括商场门、超市门等，齿轮齿条传动机构可实现自动开闭，提高门的使用便利性。

5. 总结齿轮齿条应用在门时的原理是基于齿轮和齿条的配合运动，通过齿轮传递动力给齿条，实现门的开闭。

齿轮齿条传动机构具有高效、可靠的特点，广泛应用于家庭门、工业门和商业门等领域。

齿轮齿条计算齿轮和齿条是机械传动中常用的两种传动方式，它们之间的配合合理与否直接影响到机械传动的效率和性能。

本文将从齿轮齿条的基本原理、设计计算方法以及注意事项等方面进行详细介绍，旨在帮助读者深入了解齿轮齿条的计算方法，并指导实际应用。

一、齿轮齿条的基本原理1.齿轮的基本原理齿轮是由一对或多对齿数不同的圆盘组成的，通过齿的啮合来实现转动和传动。

它具有传递扭矩和改变速度比的作用。

2.齿条的基本原理齿条是一种线性运动的传动装置，由具有一定齿数的直条状齿轮构成。

齿条通过与齿轮的啮合实现力的传递和工件的移动。

二、齿轮齿条的设计计算方法1.齿轮设计计算方法（1）确定传动比：根据所需的转速比和传动功率，选择合适的齿轮组合。

（2）计算模数：通过传动功率和转速来确定齿轮的模数。

（3）计算齿数：根据齿轮的模数和传动比，计算齿轮的齿数。

（4）计算齿轮尺寸：根据齿数和模数，计算齿轮的直径、齿宽等尺寸。

2.齿条设计计算方法（1）确定齿条的模数：根据工作载荷和所需的尺寸精度，选择合适的齿条模数。

（2）计算齿条的齿数：根据齿条的模数和长度，计算齿条的齿数。

（3）计算齿条的尺寸：根据齿数和模数，计算齿条的宽度、高度等尺寸。

三、齿轮齿条计算的注意事项1.合理设计齿轮齿条的啮合角和啮合线速度，避免啮合不良和过高的载荷。

2.设计时要考虑齿轮齿条的工作环境和要求，选择合适的材料和表面处理方式，以提高其使用寿命和性能。

3.在实际应用中，要注意齿轮齿条的润滑和保养，定期检查和更换磨损严重的齿轮齿条部件。

齿轮齿条作为机械传动中常用的方式之一，其设计计算方法的合理与否对传动效率和性能有着直接的影响。

通过本文的介绍，读者不仅可以全面了解齿轮齿条的基本原理和设计计算方法，还能掌握齿轮齿条计算的注意事项，有助于在实际应用中对齿轮齿条进行准确的计算和选用，以提高机械传动的效率和使用寿命。

了解齿轮机构的类型及应用齿轮机构是一种由齿轮组成的传动装置，广泛应用于各个行业中，它的类型和应用也非常多样。

下面我将详细介绍齿轮机构的几种主要类型和常见的应用。

一、齿轮机构的类型1. 平行轴齿轮机构：平行轴齿轮机构是指齿轮的轴线平行排列的一种传动形式。

常见的平行轴齿轮机构有直齿轮、斜齿轮、锥齿轮等。

其中，直齿轮是最常见的，适用于传递轴上速比不变或接近1的场合；斜齿轮适用于不平行的轴系，可以实现轴线间的交角传动；锥齿轮适用于轴线交叉或交叉变位的场合。

2. 交叉轴齿轮机构：交叉轴齿轮机构是指齿轮轴线相交或交叉的传动形式。

常见的交叉轴齿轮机构有交叉齿轮、曲柄齿轮机构等。

其中，交叉齿轮机构是一种常见的齿轮传动形式，适用于平行齿轮轴和能够传递大扭矩的场合；曲柄齿轮机构适用于输出轴速度或转矩要求变化的场合。

3. 锁定齿轮机构：锁定齿轮机构是指通过锁止装置将齿轮固定不动的传动形式。

常见的锁定齿轮机构有钩齿轮机构、棘轮机构等。

其中，钩齿轮机构适用于以连续运动为主且随时可以切换的场合；棘轮机构适用于需要间歇工作的场合。

4. 齿条齿轮机构：齿条齿轮机构是一种由齿条和齿轮组成的传动形式，齿条的传输方式为直线传输，齿轮则将旋转运动转换为直线运动。

齿条齿轮机构适用于需要直线运动的场合，如升降设备、翻盖机构等。

二、齿轮机构的应用1. 汽车行业：齿轮机构在汽车行业中有着广泛的应用，常见的应用场景包括变速器、差速器、传动轴等。

通过不同类型的齿轮组合，实现不同速比和扭矩的变化，从而实现车辆行驶过程中的高、低速变换和转向控制。

2. 机械设备：齿轮机构在机械设备中起到传动力、速度和转矩变换的作用。

比如，工厂中的机床设备、输送机、提升设备等都广泛使用齿轮机构来实现驱动和传动。

3. 电力传动：齿轮机构在发电厂、输电线路等电力传动领域中也有着重要的应用。

例如，发电机组中的主动齿轮与发动机相连，通过齿轮传动转化为电能。

4. 航空航天：在航空航天领域，由于其重量轻、强度高和可靠性好的特点，齿轮机构被广泛应用于飞行器的起落架、引擎传动等关键部件中。

齿轮齿条的应用实例齿轮和齿条是机械传动中常见的组件，它们广泛应用于各种机械设备中。

下面将介绍几个齿轮齿条的应用实例，以帮助读者更好地了解它们的功能和作用。

1. 自行车变速器自行车变速器是齿轮齿条应用的一个典型例子。

通过齿轮和齿条的组合，可以实现自行车的变速功能。

一般来说，自行车后轮上有一组齿轮，而自行车链条上则有齿条。

当骑手转动齿轮时，齿条会与齿轮咬合，从而传递动力给后轮，使自行车前进。

通过改变齿轮和齿条的组合方式，骑手可以轻松调整自行车的速度和阻力。

2. 打印机齿轮齿条也被广泛应用于打印机中。

在打印机的传动系统中，齿轮和齿条起到了非常重要的作用。

通过齿轮和齿条的配合，打印机可以精确地控制打印头的移动，从而实现高质量的打印效果。

齿轮齿条传动系统的优点是精度高、稳定性好，可以确保打印机在高速运行时的准确性和可靠性。

3. 工业机械设备在工业机械设备中，齿轮和齿条被广泛应用于传动系统中。

例如，齿轮和齿条可以用于起重机的升降系统、机床的进给系统、输送带的传动系统等。

通过齿轮和齿条的组合，可以将电动机的转速和转矩传递给机械设备，实现不同速度和力矩的调节。

4. 电动车电动车也是齿轮齿条应用的一个典型例子。

在电动车的传动系统中，齿轮和齿条被用于控制电动机的转速和转矩，从而实现车辆的前进和制动。

通过改变齿轮和齿条的组合方式，可以调节电动车的速度和动力输出，提供更好的驾驶体验。

5. 机器人齿轮齿条也广泛应用于机器人领域。

在机器人的关节传动系统中，齿轮和齿条被用于控制机器人关节的运动。

通过改变齿轮和齿条的组合方式，可以实现机器人的精确定位和灵活运动，提高机器人的工作效率和精度。

总结起来，齿轮和齿条在各个领域中都有着广泛的应用。

它们通过咬合传递动力和运动，实现机械设备的运行和控制。

无论是自行车、打印机、工业机械设备、电动车还是机器人，齿轮齿条都发挥着重要的作用，为人们的生活和工作带来了便利和效益。

通过不断的创新和发展，相信齿轮齿条在未来会有更广泛的应用领域，为我们的生活和工作创造更多的可能性。

齿轮齿条的基本知识(2012-02-21 09:05:31)转载▼台湾原亿昌yyc齿轮齿条模数齿根分度高频淬火调质处理财经分类：技术文单为了传递动力，我们需要用到齿轮齿条，齿轮齿条的基本术语有齿轮的大小、压力角、齿数等，在这里，我将简单介绍一下理解齿轮所必要的术语、尺寸、换算关系等基础知识。

齿轮的大小ISO（国际标准化机构）规定，表示齿轮大小的单位使用模数。

但是，实际上还使用其他方式来表示齿轮的大小。

模数模数M=1（P=3.1416）模数M=2（P=6.2832）模数M=4（P=12.566）模数乘以圆周率即可得到齿距（P）。

齿距是相邻两齿之间的长度。

P=圆周率X模数（πm）CP（周节）周节即圆周齿距。

也就是齿距（P）。

例如，使用周节CP可以制作齿距为CP5\CP10\CP15\CP20这样齿距为整数的齿轮。

与模数的换算关系m=cp/πDP（径节）英文为Diametral pitch。

按ISO标准规定，长度单位使用毫米（mm）。

但在美国、英国等国家，一直使用英寸作为长度单位。

在这些国家中使用DP来表示齿轮的大小。

与模数的换算关系 m=25.4/DP压力角决定齿轮齿形的参数。

即齿轮齿面的倾斜度。

压力机（a）一般采用20°。

但有时客户的图纸也有14.5°，15°、17.5°，所以这些都要注意。

齿数以上所叙述的模数，压力角，齿数是齿轮的三大基本参数。

以此参数为基础计数齿轮各部尺寸。

齿高和齿厚齿轮的高度由模数（m）来决定。

在这里我简单介绍一下齿高（h）/齿顶高（ha）/齿根高（hf）齿高（h）是从齿顶到齿根的高度。

h=2.25m（=齿顶高+齿根高）齿顶高（ha）是从齿顶到分度线（中线）的高度。

（分度线是计算齿条尺寸的基准线）ha=1.00m齿根高（hf）是从齿根到分度线（中线）的高度。

hf=1.25m齿厚（s）的基准是齿距（P）的一半。

S=πm/2P=πm直齿轮到此为之，我已经向各位介绍了有关齿轮的基本参数，接下来，我们将介绍有关直齿齿轮齿条的各部分的名称和尺寸计算决定齿轮大小的参数是齿轮的分度圆直径（d）。

齿条和齿轮的配合引言齿条和齿轮是机械传动中常见的配对元件，在许多机械装置中起着关键作用。

它们通过齿与齿的直接接触传递力量和运动，具有传动效率高、稳定可靠等优点。

本文将深入探讨齿条和齿轮的配合原理与特点，并介绍它们在机械传动中的应用。

一、齿条和齿轮的基本原理齿条是一种具有等距齿槽的直线轴，而齿轮是一种具有等距齿的回转轴。

当齿条和齿轮配合时，它们之间的齿形可以完全相同，也可以通过调整齿形参数进行改变。

1. 齿条的齿形齿条的齿形通常为矩形，齿的宽度与齿间的间隔相等。

齿条的齿距是指相邻两个齿顶之间的距离，可以通过改变齿条的齿距来调整传动比。

2. 齿轮的齿形齿轮的齿形通常为圆弧形，齿的形状可以根据需要进行优化设计，如圆弧形、齿顶加圆弧等。

齿轮的模数决定了齿的大小，模数越大，齿轮越大，承载能力越高。

二、齿条和齿轮的配合特点齿条和齿轮的配合具有以下特点：1. 传动效率高由于齿轮与齿条的齿形具有一定的接触面积，能够传递较大的力矩和动力。

因此，齿条和齿轮的传动效率较高，能够满足大功率传动的需求。

2. 传动平稳可靠齿轮与齿条的配合是由于齿的直接接触，故传动平稳可靠、无滑动、无间隙。

传动过程中几乎没有冲击和振动，不会产生额外的噪音和能源损耗。

3. 传动精度高齿轮和齿条的配合能够实现精确的运动定位，能够满足高精度传动和定位控制的需求。

通过改变齿轮与齿条的齿距和模数，可以调整传动精度。

4. 传动速度变化范围有限齿轮的传动速度与齿数成反比，即齿数越多，传动速度越低。

因此，当需要实现大范围速度变化时，齿轮和齿条的配合的适用范围有限。

三、齿条和齿轮的应用齿条和齿轮的配合广泛应用于机械传动中，下面介绍几个常见的应用场景。

1. 机床传动齿条和齿轮的配合常用于机床传动系统，如数控机床、刨床和磨床等。

齿条作为主动轴，通过齿轮传动将运动和力量传递给工件，实现加工和工件定位。

2. 输送机传动齿条和齿轮的配合在输送机传动系统中也有广泛应用。

齿条和齿轮的配合一、引言齿条和齿轮是机械传动中常用的两种零件，它们的配合质量直接影响到传动系统的工作效率和寿命。

本文将从齿条和齿轮的基本概念、配合方式、设计要点、加工方法等方面进行详细阐述。

二、基本概念1. 齿条：是一种具有直线齿轮形状的机械零件，通常由金属材料制成。

其主要作用是与齿轮配合，实现转动传递动力或运动。

2. 齿轮：是一种具有圆形齿形状的机械零件，通常由金属材料制成。

其主要作用是与齿条或其他齿轮配合，实现转动传递动力或运动。

3. 配合：指两个零件之间的相互作用关系。

在机械传动中，齿条和齿轮之间需要良好的配合才能保证传递效率和寿命。

三、配合方式1. 直接配合：即将齿条直接嵌入到齿轮内部，并通过摩擦力来实现转动传递。

这种方式简单易行，但由于齿条与齿轮之间的摩擦会产生磨损和热量，因此不适用于高速、高负荷的传动系统。

2. 间接配合：即通过齿轮上的凸缘来传递动力或运动。

这种方式可以减少齿条与齿轮之间的摩擦，适用于高速、高负荷的传动系统。

但由于需要额外的凸缘结构，因此设计和加工难度较大。

四、设计要点1. 齿数：齿条和齿轮的齿数应该匹配，否则会影响传动效率和寿命。

一般来说，齿数越多，传动效率越高。

2. 齿形：齿条和齿轮的齿形应该相同或相近，以保证良好的配合。

常见的齿形有直线、圆弧等。

3. 模数：模数是指每个齿所占据的圆周长度。

同样大小模数的齿条和齿轮可以互相配合。

一般来说，模数越大，传动能力越强。

4. 压力角：压力角是指啮合时两个相邻垂线之间的夹角。

常见的压力角有20度、25度等。

合理选择压力角可以减小齿条和齿轮之间的摩擦。

5. 齿宽：齿条和齿轮的齿宽应该相同或相近，以保证良好的配合。

齿宽越大，传动能力越强。

五、加工方法1. 铣削法：利用铣床进行加工，可以获得高精度和高表面质量的零件。

2. 滚切法：利用滚刀进行加工，可以获得高效率和高精度的零件。

3. 切割法：利用锯床或线切割机进行加工，适用于较小尺寸的零件。
