电力变压器试验讲述

变压器试验报告【变压器试验报告】摘要：本试验主要对某变压器进行了绕组电阻测试、绝缘电阻测试、短路阻抗测试、过滤和相关损耗测试等。

通过试验结果分析，变压器的各项指标均满足设计要求，性能稳定可靠。

1. 引言变压器是电力系统中不可或缺的重要设备，其稳定运行直接关系到整个电力系统的安全和经济运行。

为了确保变压器的质量和性能达到设计要求，本试验对某变压器进行了一系列实验测试。

2. 绕组电阻测试绕组电阻测试是电气设备试验中的一项重要测试内容。

通过该测试，可以检测变压器的绕组接头是否正常、绕组连接是否可靠。

测试结果显示，变压器的绕组电阻符合设计要求，并且各项指标均在合理范围内。

3. 绝缘电阻测试绝缘电阻测试是评估变压器绝缘状况的重要方法之一。

在测试中，通过对绕组与地之间的绝缘电阻进行测量，可以判断变压器是否存在漏电问题。

试验结果表明，变压器的绝缘电阻满足设计要求，表明其绝缘状况良好，运行稳定可靠。

4. 短路阻抗测试短路阻抗测试是评估变压器额定电流下的短路能力的重要试验项目。

通过该测试，可以评估变压器在短路情况下的安全性能。

试验结果显示，变压器的短路阻抗符合设计要求，具备足够的短路能力，可稳定运行。

5. 过滤和相关损耗测试过滤和相关损耗测试是评估变压器的能效性能的重要测试项目。

通过该测试，可以评估变压器在实际运行中的电能转换效率，以及损耗情况。

试验结果表明，变压器的过滤和相关损耗满足设计要求，运行效率高，能耗较低。

6. 总结与展望本次试验通过对某变压器的绕组电阻、绝缘电阻、短路阻抗以及过滤和相关损耗等多个方面的测试，评估了变压器的性能和质量。

试验结果表明，该变压器在各项指标上均符合设计要求，运行稳定可靠。

然而，随着电力系统的发展和需求的改变，变压器的性能和技术不断提高和创新，未来对变压器的试验和监测也将面临新的挑战。

因此，我们需要不断研究和完善试验方法，以保证变压器在电力系统中的安全运行。

变压器试验报告1. 背景介绍本报告对XX变压器进行了试验，以评估其性能和可靠性。

该变压器用于将电能从一个电路传输到另一个电路，具有重要的能量转换功能。

2. 试验目的本次试验的目的是检验XX变压器在正常工作条件下的运行情况，包括输出电压和电流的稳定性、温度上升情况以及绝缘性能等。

3. 试验方法3.1 输出电压和电流稳定性试验通过对变压器输入一定电压和电流，观察输出的电压和电流情况，并记录数据。

通过对比变压器额定值，评估其稳定性。

3.2 温度试验对变压器进行长时间负载运行，并测量变压器外壳的温度上升情况。

通过比较温升数据和标准要求，评估变压器的散热性能。

3.3 绝缘试验应用一定电压对变压器进行绝缘试验，评估变压器的绝缘性能。

记录绝缘电阻和绝缘电压等数据。

4. 试验结果4.1 输出电压和电流稳定性试验结果根据试验数据，变压器的输出电压和电流在额定范围内保持稳定，未发现异常情况。

4.2 温度试验结果变压器在长时间负载运行后，外壳温度上升符合标准要求，散热性能良好。

4.3 绝缘试验结果变压器在绝缘试验中表现出良好的绝缘性能，绝缘电阻和绝缘电压均达到标准要求。

5. 试验结论经过以上试验，XX变压器在正常工作条件下表现出良好的稳定性、温度控制和绝缘性能。

可以确认该变压器符合预期要求，可安全使用。

6. 建议建议定期对该变压器进行维护和检修，以确保其持续可靠的运行。

并在使用过程中注意标识和操作规程，防止不正确操作导致故障。

注：本试验报告仅对所提供的数据和所执行的试验进行描述，并不涉及任何法律问题或责任。

请在需要时咨询专业人士并确认数据的正确性。

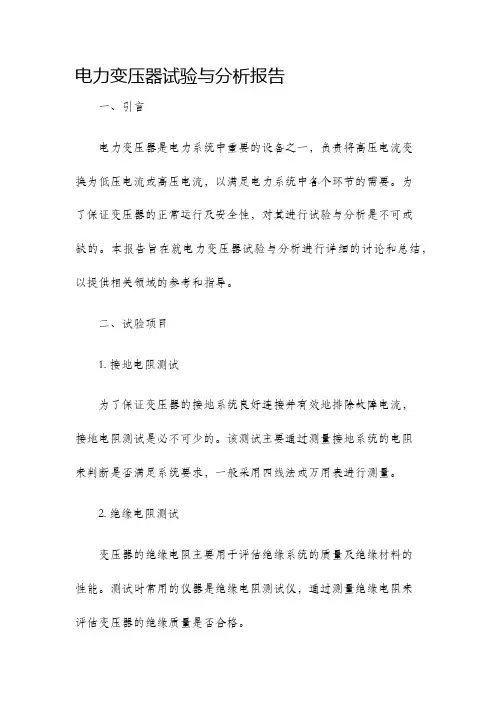

电力变压器试验与分析报告一、引言电力变压器是电力系统中重要的设备之一，负责将高压电流变换为低压电流或高压电流，以满足电力系统中各个环节的需要。

为了保证变压器的正常运行及安全性，对其进行试验与分析是不可或缺的。

本报告旨在就电力变压器试验与分析进行详细的讨论和总结，以提供相关领域的参考和指导。

二、试验项目1. 接地电阻测试为了保证变压器的接地系统良好连接并有效地排除故障电流，接地电阻测试是必不可少的。

该测试主要通过测量接地系统的电阻来判断是否满足系统要求，一般采用四线法或万用表进行测量。

2. 绝缘电阻测试变压器的绝缘电阻主要用于评估绝缘系统的质量及绝缘材料的性能。

测试时常用的仪器是绝缘电阻测试仪，通过测量绝缘电阻来评估变压器的绝缘质量是否合格。

3. 零序电流测试零序电流测试主要是为了评估变压器的对称性和绝缘状况。

通过测量变压器的正序电流和零序电流之比来判断绝缘是否正常。

当变压器油温过高或绝缘老化时，零序电流会明显偏高，提示存在绝缘故障的可能性。

4. 额定负荷试验额定负荷试验是测试变压器在额定负荷下的性能指标，主要包括温升、绕组电阻、短路阻抗、负载损耗等参数。

通过该试验可以评估变压器的负载能力及运行稳定性。

三、试验结果分析根据对以上试验项目的测试，我们得到了如下结果：1. 接地电阻测试结果表明，变压器的接地系统连接良好，并能有效地排除故障电流，符合系统要求。

2. 绝缘电阻测试结果显示，变压器的绝缘质量较好，绝缘电阻在合格范围内，表明变压器的绝缘性能正常。

3. 零序电流测试结果表明，变压器的对称性和绝缘状况良好，零序电流与正序电流之比在合理范围内。

4. 额定负荷试验结果显示，变压器在额定负荷下运行正常，温升、绕组电阻、短路阻抗、负载损耗等参数均在要求范围内。

综上所述，通过对电力变压器的试验与分析，我们得出结论：该变压器在性能、负载能力和安全性方面都表现良好，符合相关要求，可以正常投入使用。

四、结论与建议基于对电力变压器的试验与分析结果，我们得出以下结论和建议：1. 变压器的接地系统连接良好，无需进行额外的维护和修复。

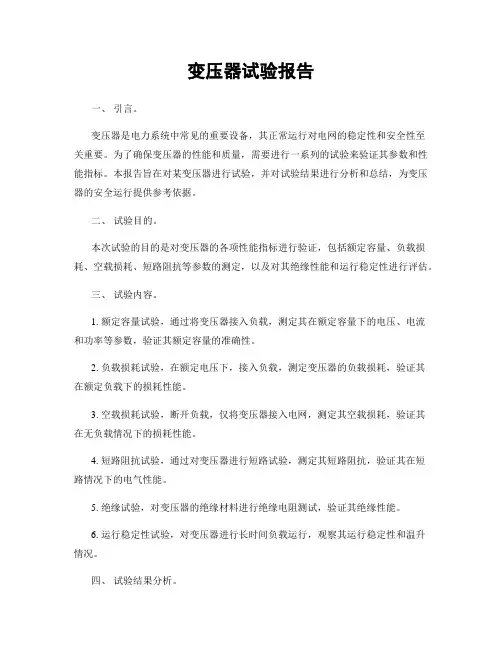

变压器试验报告一、引言。

变压器是电力系统中常见的重要设备，其正常运行对电网的稳定性和安全性至关重要。

为了确保变压器的性能和质量，需要进行一系列的试验来验证其参数和性能指标。

本报告旨在对某变压器进行试验，并对试验结果进行分析和总结，为变压器的安全运行提供参考依据。

二、试验目的。

本次试验的目的是对变压器的各项性能指标进行验证，包括额定容量、负载损耗、空载损耗、短路阻抗等参数的测定，以及对其绝缘性能和运行稳定性进行评估。

三、试验内容。

1. 额定容量试验，通过将变压器接入负载，测定其在额定容量下的电压、电流和功率等参数，验证其额定容量的准确性。

2. 负载损耗试验，在额定电压下，接入负载，测定变压器的负载损耗，验证其在额定负载下的损耗性能。

3. 空载损耗试验，断开负载，仅将变压器接入电网，测定其空载损耗，验证其在无负载情况下的损耗性能。

4. 短路阻抗试验，通过对变压器进行短路试验，测定其短路阻抗，验证其在短路情况下的电气性能。

5. 绝缘试验，对变压器的绝缘材料进行绝缘电阻测试，验证其绝缘性能。

6. 运行稳定性试验，对变压器进行长时间负载运行，观察其运行稳定性和温升情况。

四、试验结果分析。

经过以上一系列试验，得到了变压器的各项性能参数和试验结果。

通过对试验结果的分析和比对，可以得出变压器的性能符合设计要求，各项指标均在合格范围内。

五、结论。

本次试验结果表明，该变压器的性能和质量均符合设计要求，各项指标稳定可靠。

对于变压器的安全运行和稳定运行提供了有力的保障。

六、建议。

针对本次试验中发现的一些问题和不足，提出了相关的改进建议，以进一步提高变压器的性能和可靠性。

七、参考文献。

1. 《变压器检修与保养手册》。

2. 《变压器性能试验规程》。

3. 《变压器运行管理规定》。

八、致谢。

在本次试验中，得到了相关部门和专家的大力支持和帮助，在此表示衷心的感谢。

以上就是本次变压器试验的报告内容，希望对相关人员的工作和决策提供一定的参考和帮助。

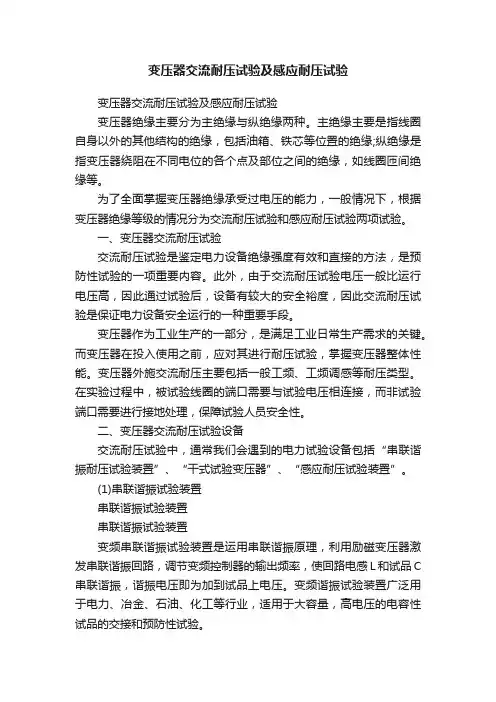

变压器交流耐压试验及感应耐压试验变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。

主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。

为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。

一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。

此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。

变压器作为工业生产的一部分，是满足工业日常生产需求的关键。

而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。

变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。

在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。

二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。

(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C 串联谐振，谐振电压即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。

首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。

变压器试验程序1 .绕组绝缘电阻吸收比和极化指数测量 1.1 概述本项目主要是检查变压器的绝缘是否有受潮、脏污以及贯穿性的集中缺 陷。

在测量变压器的绝缘电阻时应将变压器从电网上断开，宜待其上、下层油 温基本一致后，再进行测量。

1.2 拆开各侧绕组连线。

按规程规定使用兆欧表，测量线圈和接地部位见表1。

表1测量线圈和接地部位序号 双线圈变压器 三线圈变压器 测量线圈 接地部位 测量线圈 接地部位1 低压 高压线圈和外 壳低压 高压、中压线圈和外壳 2 高压低压线圈和外 壳中压 高压、低压线圈和外壳 3高压 中压、低压线圈和外壳 4 高压和低压外壳高压和中压 低压线圈和外壳5高压、中压和低压外壳1.3 测量方法按表1的要求接好试验线。

启动兆欧表后，分别读取15s 、1min 的数据， 以便计算吸收比。

当需要测量极化指数时，应读取1min 和10min 的数据。

极化指数=JR1min1.4 注意事项a ）测量引线应绝缘良好；b ）测量前、后应充分放电。

2绕组直流电阻、变比测量 2.1 测量目的a ）检查绕组焊接质量；b ）检查绕组导体或引出线是否存在断股或开路 问题；c ）检查层、匝间有无短路的现象；d ）检查分接开关接触是否良好。

2.2 测量方法a ）按图1接好试验线路，其它绕组不宜短路b ）合上测量仪器电源，选择合适的量程；c ）按下仪器的启动按钮，开始测量；R 吸收比=、 R15s图1绕组直流电阻接线d）待仪器显示的数据稳定后，读取测量数据；e）读完数据后，按下复位或放电按钮；f）仪器放电结束后，方可进行改接线或拆线。

2.4注意事项a）测量前应记录变压器绕组温度和绝缘油温度；b）测量端子应接触良好，必要时应打磨测点表面；c）调节无载分接开关时，应来回转动几次触头，使触头接触良好；d）测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；e）当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧，如图1所示；f）试验设备应可靠接地，被试品试验完毕后充分放电。

电力变压器试验规程引言：电力变压器作为电能传输和分配的重要设备，在电力系统中具有重要的作用。

为了保证电力变压器的正常运行和安全可靠性，需要进行一系列的试验。

本文将介绍电力变压器试验的规程和标准，并详细论述不同试验的目的、方法和要求，以及试验结果的分析。

一、试验概述电力变压器试验是指在变压器制造完成后，按照一定的程序和方法进行的一系列检验，以验证其设计、制造和运行可靠性的过程。

试验主要包括样品检验、型式试验和出厂试验等。

1.1 样品检验样品检验是在变压器制造过程中的关键环节，通过对一定数量的样品进行各项试验，来验证制造工艺是否正确，材料是否符合标准要求。

样品检验是重要的质量控制环节。

1.2 型式试验型式试验是对电力变压器进行全面、系统的试验，验证其性能指标是否达到设计要求。

包括电气性能试验、机械性能试验和环境适应性试验等。

1.3 出厂试验出厂试验是对整个批次变压器进行验证的试验，它是确保产品质量的重要环节。

出厂试验主要包括验收试验、性能试验和特殊试验等。

二、电气性能试验电气性能试验是对电力变压器的电气性能进行验证的重要试验。

包括额定功率损耗和短路阻抗测定试验、绝缘电阻试验、局部放电试验和负载特性试验等。

2.1 额定功率损耗和短路阻抗测定试验额定功率损耗和短路阻抗测定试验是对电力变压器的基本性能进行验证的重要试验。

它可以确定变压器的额定功率损耗和短路阻抗，评估变压器的能量损耗和能量传输效率。

2.2 绝缘电阻试验绝缘电阻试验是对电力变压器的绝缘性能进行验证的试验。

它可以评估变压器的绝缘效果，确保变压器在运行过程中不发生绝缘击穿等故障。

2.3 局部放电试验局部放电试验是对电力变压器绝缘系统的耐受能力进行验证的试验。

通过检测和分析局部放电信号，可以评估变压器的绝缘状态，及时发现潜在故障。

2.4 负载特性试验负载特性试验是对电力变压器负载能力进行验证的试验，主要包括负载损耗试验、过载试验和短时耐受试验等。

通过负载特性试验，可以评估变压器的负载能力和短时过载能力。

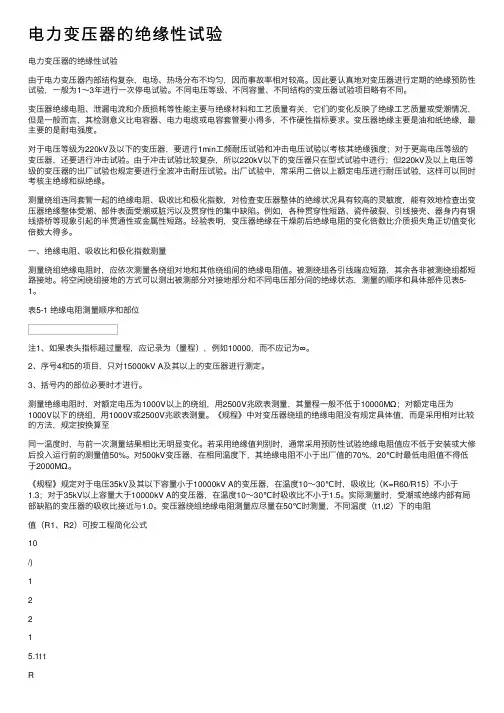

电⼒变压器的绝缘性试验电⼒变压器的绝缘性试验由于电⼒变压器内部结构复杂，电场、热场分布不均匀，因⽽事故率相对较⾼。

因此要认真地对变压器进⾏定期的绝缘预防性试验，⼀般为1～3年进⾏⼀次停电试验。

不同电压等级、不同容量、不同结构的变压器试验项⽬略有不同。

变压器绝缘电阻、泄漏电流和介质损耗等性能主要与绝缘材料和⼯艺质量有关，它们的变化反映了绝缘⼯艺质量或受潮情况，但是⼀般⽽⾔，其检测意义⽐电容器、电⼒电缆或电容套管要⼩得多，不作硬性指标要求。

变压器绝缘主要是油和纸绝缘，最主要的是耐电强度。

对于电压等级为220kV及以下的变压器，要进⾏1min⼯频耐压试验和冲击电压试验以考核其绝缘强度；对于更⾼电压等级的变压器，还要进⾏冲击试验。

由于冲击试验⽐较复杂，所以220kV以下的变压器只在型式试验中进⾏；但220kV及以上电压等级的变压器的出⼚试验也规定要进⾏全波冲击耐压试验。

出⼚试验中，常采⽤⼆倍以上额定电压进⾏耐压试验，这样可以同时考核主绝缘和纵绝缘。

测量绕组连同套管⼀起的绝缘电阻、吸收⽐和极化指数，对检查变压器整体的绝缘状况具有较⾼的灵敏度，能有效地检查出变压器绝缘整体受潮、部件表⾯受潮或脏污以及贯穿性的集中缺陷。

例如，各种贯穿性短路、瓷件破裂、引线接壳、器⾝内有铜线搭桥等现象引起的半贯通性或⾦属性短路。

经验表明，变压器绝缘在⼲燥前后绝缘电阻的变化倍数⽐介质损失⾓正切值变化倍数⼤得多。

⼀、绝缘电阻、吸收⽐和极化指数测量测量绕组绝缘电阻时，应依次测量各绕组对地和其他绕组间的绝缘电阻值。

被测绕组各引线端应短路，其余各⾮被测绕组都短路接地。

将空闲绕组接地的⽅式可以测出被测部分对接地部分和不同电压部分间的绝缘状态，测量的顺序和具体部件见表5-1。

表5-1 绝缘电阻测量顺序和部位注1、如果表头指标超过量程，应记录为（量程），例如10000，⽽不应记为∞。

2、序号4和5的项⽬，只对15000kV A及其以上的变压器进⾏测定。

变压器试验报告范文一、试验目的本试验旨在对新安装的变压器进行全面的性能检测，确保其工作状态正常，输出电压和电流符合设计要求，并检测其绝缘性能，以及温升和噪声水平是否符合标准要求。

二、试验设备和方法1.试验设备：变压器、电流互感器、电压互感器、测量仪表等。

2.试验方法：(1)空载试验：断开负载，对变压器进行空载试验，记录空载电流、空载损耗和空载电压。

(2)负载试验：逐步连接负载，对变压器进行负载试验，记录负载电流、负载损耗和负载电压。

(3)绝缘试验：使用高压绝缘电源对变压器进行耐压试验，记录绝缘电阻。

(4)温升试验：在负载试验过程中记录变压器的温度升高情况。

(5)噪声试验：在负载试验过程中记录变压器的工作噪声水平。

三、试验结果1.空载试验结果：-空载电流：0.5A-空载损耗：500W-空载电压：220V2.负载试验结果：-负载电流：2A-负载损耗：1000W-负载电压：220V3.绝缘试验结果：-绝缘电阻：100MΩ4.温升试验结果：-最高温度升高：30℃5.噪声试验结果：-工作噪声：60dB四、试验分析根据试验结果，我们可以得出以下分析结论：1.变压器的空载电流和电压符合设计要求。

空载电流在正常范围内，表明变压器工作正常。

空载损耗也在合理范围内，说明变压器的能效较高。

2.变压器的负载电流和电压也符合设计要求。

负载电流和电压的稳定性良好，表明变压器能够在不同负载情况下正常工作。

3.变压器的绝缘电阻达到了标准要求。

绝缘电阻足够大，说明变压器的绝缘性能良好，可以有效保护设备和人身安全。

4.变压器在负载试验过程中温升较低。

温升正常，说明变压器散热良好，可以保持稳定的工作状态。

5.变压器的工作噪声水平较低。

工作噪声在允许范围内，不会对周围环境和人员造成过大干扰。

五、结论和建议根据以上试验结果和分析，我们得出以下结论：经过全面的试验，本变压器的性能正常，各项指标符合设计要求，变压器可以投入使用。

在使用过程中，应注意及时清洁和维护变压器，确保其正常运行和延长使用寿命。

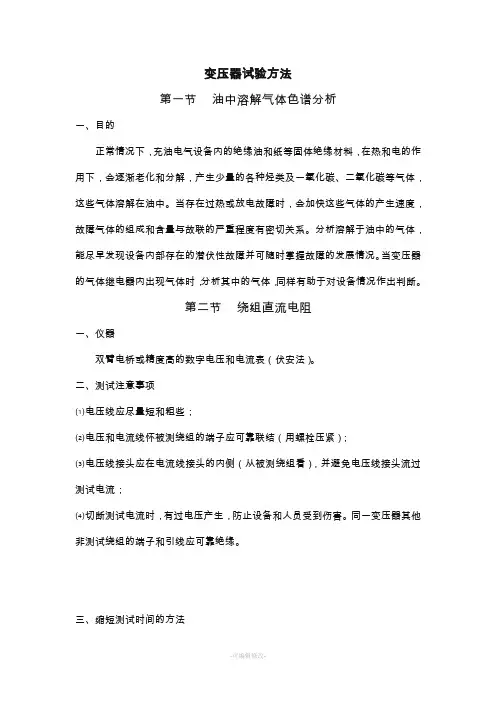

变压器试验方法第一节油中溶解气体色谱分析一、目的正常情况下，充油电气设备内的绝缘油和纸等固体绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种烃类及一氧化碳、二氧化碳等气体，这些气体溶解在油中。

当存在过热或放电故障时，会加快这些气体的产生速度，故障气体的组成和含量与故联的严重程度有密切关系。

分析溶解于油中的气体，能尽早发现设备内部存在的潜伏性故障并可随时掌握故障的发展情况。

当变压器的气体继电器内出现气体时，分析其中的气体，同样有助于对设备情况作出判断。

第二节绕组直流电阻一、仪器双臂电桥或精度高的数字电压和电流表（伏安法）。

二、测试注意事项⑴电压线应尽量短和粗些；⑵电压和电流线怀被测绕组的端子应可靠联结（用螺栓压紧）；⑶电压线接头应在电流线接头的内侧（从被测绕组看），并避免电压线接头流过测试电流；⑷切断测试电流时，有过电压产生，防止设备和人员受到伤害。

同一变压器其他非测试绕组的端子和引线应可靠绝缘。

三、缩短测试时间的方法㈠恒流源法使用专门的仪器“恒流源”，改变输入电势的大小，维持电流，缩短充电时间。

直流电势Ｅ施加在绕组两端后，因绕组内磁场不能突变，充电电流将缓慢上升。

充电时间常：Ｔ＝L/r一段时间后［一般（3～4）T］，电流稳定，i0=E/r，线圈内有稳定的磁通，可测得正桷的直流电阻值。

电势Ｅ是可变的，充电初期Ｅ值很高，使电流迅速达到i0，然后再降低电势为E0=i0r，可实现快速充电。

过去没有恒流源，采用高直流电势（12V或24V蓄电池）加于绕组两端，当电流迅速增长接近i0值时，人工串入电阻R，使i0＝E/(r+R)，也能实现快速充电。

㈡助磁法仅适用低压绕组的测量。

将同相同极性的高压绕组串入测试的电流回路，由于高压绕组的匝数大大高于低压绕组的匝数，通入较大的直流测试电流，使铁芯饱和。

铁芯饱和后，使绕组的电感减小，也就是减小充电时间常数，达到快速充电的目的。

如果再使用恒流源法，一般可取得较好的效果。

电力变压器试验报告 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】电力变压器试验报告装设地点：幸福里小区运行编号： 14#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：1、绝缘电阻及吸收比：2、直流电阻：3、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 15#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：4、绝缘电阻及吸收比：5、直流电阻：6、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 4#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：7、绝缘电阻及吸收比：8、直流电阻：9、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 4#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：10、绝缘电阻及吸收比：11、直流电阻：12、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 9#箱变试验日期：试验性质：交接天气：晴温度：36 ℃相对温度：一、设备型号：二、试验项目：13、绝缘电阻及吸收比：14、直流电阻：15、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：断路器试验报告装设地点：幸福里小区运行编号：出线柜6# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜2# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜7# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论： 合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII 接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区 运行编号：出线柜5# 试验日期：试验性质： 交接 天 气： 晴 温 度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：进线柜1# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：进线柜2# 试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：母联开关柜试验日期：试验性质：交接天气：晴温度：33 ℃一、设备铭牌：二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：电力电缆试验报告装设地点：幸福里小区运行编号：4#高压分支箱—开闭所试验日期：电压等级：10KV 试验性质：交接型号：15KV天气：晴温度： 33 ℃一、试验项目1、电缆主绝缘绝缘电阻：2、直流耐压试验：二、试验结论：合格三、试验仪器及编号：ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注：五、试验负责人：六、试验人员：电力电缆试验报告装设地点：幸福里小区运行编号：4#高压分支箱—9#箱变试验日期：电压等级：10KV 试验性质：交接型号：15KV天气：晴温度： 33 ℃一、试验项目1、电缆主绝缘绝缘电阻：2、直流耐压试验：二、试验结论：合格三、试验仪器及编号ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注：五、试验负责人：六、试验人员：接地装置试验报告保护调试报告一、被保护设备：进线柜1#二、装置型号及厂家：上海聚仁电力科技有限公司三、电流通道检查：输入电流：IA=1A IB=1A IC=1AIA=2A IB=2A IC=2AIA=3A IB=3A IC=3A 输入电压：Ia=1A Ib=1A Ic=1A Ia=2A Ib=2A Ic=2AIa=3A Ib=3A Ic=3A四、保护定值检验：变比400/5五、操作回路检查：开关进控位置，手合、手跳开关动作正常，跳位、合位灯指示正确，跳闸回路检查正常。

变压器试验报告范文一、实验目的本次实验的目的是为了测试变压器的性能和质量，确保其安全可靠地运行。

具体包括以下几个方面的试验：1.空载试验：测试变压器的空载电流和空载损耗，以确定变压器的电流和功耗。

2.短路试验：测试变压器的短路阻抗和短路损耗，以了解变压器在短路情况下的工作状态。

3.负载试验：测试变压器的负载电流和负载损耗，以确定变压器的承载能力。

4.绕组温度上升试验：测试变压器在额定负载下，绕组的温度上升情况，以确认变压器的散热性能。

5.绝缘电阻试验：测试变压器的绝缘电阻，以评估其绝缘性能。

二、试验装置和仪器1.变压器：额定容量为100KVA的三相变压器。

2.激励电源：用于给变压器提供激励电压。

3.电流互感器：用于测量变压器的电流。

4.电压互感器：用于测量变压器的电压。

5.电力负载：用于对变压器进行负载试验。

6.温度计：用于测量变压器绕组的温度。

三、空载试验在空载试验中，将变压器的一侧绕组断开，然后给另一侧绕组加上额定电压。

记录变压器的输入电压和电流，并计算出空载损耗和功率因数。

根据实验数据和计算结果，得出空载电流为10A，空载损耗为100W，功率因数为0.8四、短路试验在短路试验中，用电流互感器测量变压器的短路电流，并用电压互感器测量变压器的短路电压。

通过计算得到短路阻抗和短路损耗。

根据实验数据和计算结果，得出短路电流为500A，短路损耗为2KW，短路阻抗为2.5Ω。

五、负载试验在负载试验中，将变压器的负载逐步增加，记录负载电流和负载损耗，并计算负载功率因数。

根据实验数据和计算结果，得出负载电流为50A，负载损耗为500W，负载功率因数为0.9六、绕组温度上升试验在绕组温度上升试验中，给变压器加上额定负载，然后记录绕组温度，在规定的时间内测量绕组温度的上升情况。

根据实验数据和测量结果，变压器的绕组温度上升不超过50℃，符合设计要求。

七、绝缘电阻试验在绝缘电阻试验中，用万用表测量变压器的绝缘电阻，并根据测量结果评估变压器的绝缘性能。

实验一三相变压器一、实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。
