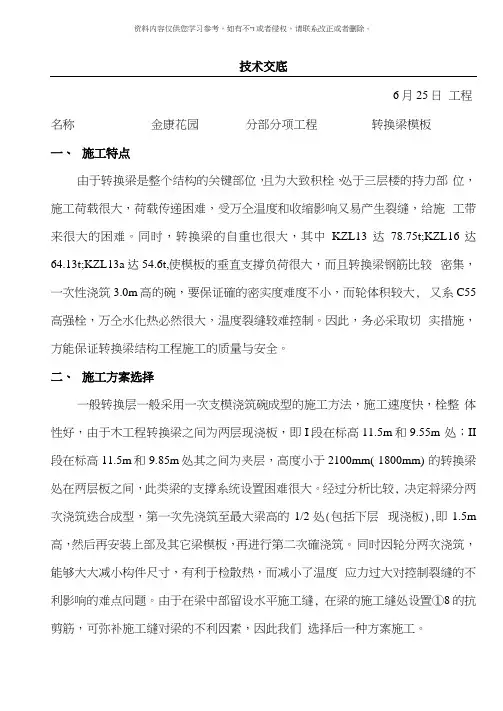

技术交底6月25日工程名称金康花园分部分项工程转换梁模板一、施工特点由于转换梁是整个结构的关键部位，且为大致积栓，处于三层楼的持力部位，施工荷载很大，荷载传递困难，受万仝温度和收缩影响又易产生裂缝，给施工带来很大的困难。

同时，转换梁的自重也很大，其中KZL13达78.75t;KZL16 达64.13t;KZL13a达54.6t,使模板的垂直支撐负荷很大，而且转换梁钢筋比较密集，一次性浇筑3.0m高的碗，要保证確的密实度难度不小，而轮体积较大, 又系C55高强栓，万仝水化热必然很大，温度裂缝较难控制。

因此，务必采取切实措施，方能保证转换梁结构工程施工的质量与安全。

二、施工方案选择一般转换层一般采用一次支模浇筑碗成型的施工方法，施工速度快，栓整体性好，由于木工程转换梁之间为两层现浇板，即I段在标高11.5m和9.55m 处；II 段在标高11.5m和9.85m处其之间为夹层，高度小于2100mm( 1800mm) 的转换梁处在两层板之间，此类梁的支撐系统设置困难很大。

经过分析比较, 决定将梁分两次浇筑迭合成型，第一次先浇筑至最大梁高的1/2处(包括下层现浇板),即1.5m 高，然后再安装上部及其它梁模板，再进行第二次確浇筑。

同时因轮分两次浇筑，能够大大减小构件尺寸，有利于检散热，而减小了温度应力过大对控制裂缝的不利影响的难点问题。

由于在梁中部留设水平施工缝, 在梁的施工缝处设置①8的抗剪筋，可弥补施工缝对梁的不利因素，因此我们选择后一种方案施工。

资料内容仅供您学习参考，如有不'“1或者佞权，请联系改正或者删除。

施工单位：交底人：班组长：技术交底6月25日工程名称金康花园分部分项工程转换梁模板B、梁模板：高在900mm以下的梁模板采用12mm厚竹胶板，次龙骨采用50X 100mm的方木间距300mm,梁底采用①48普通钢管@600mm,梁侧主龙骨采用2^48普通钢管@600mm,且在梁的中部加①14对拉螺杆一道，见图二示。

鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。

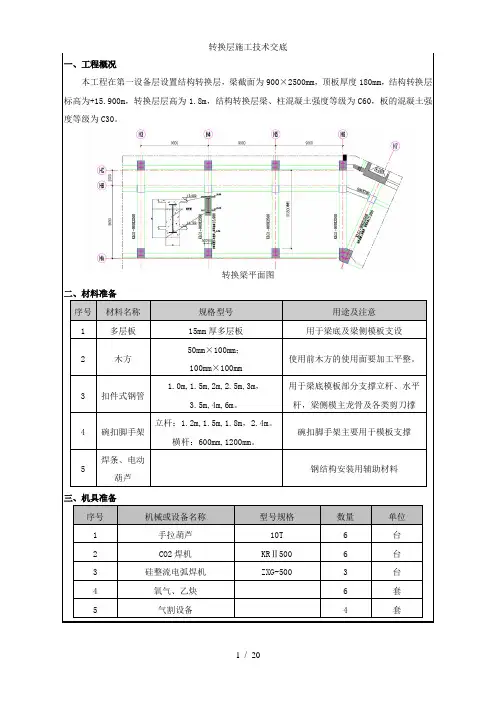

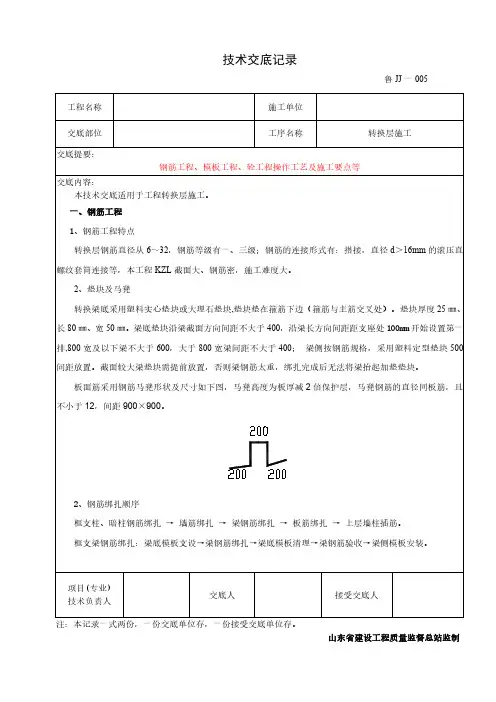

山东省建设工程质量监督总站监制鲁JJ一005工程名称交底部位工序名称转换层施工交底提要：钢筋工程、模板工程、砼工程操作工艺及施工要点等交底内容：1）框支柱钢筋绑扎柱钢筋绑扎前，要把柱钢筋上的水泥浆等污垢清理干净。

柱钢筋绑扎工序：柱放线→调整柱筋→柱纵筋连接→标箍筋间距→套箍筋→加顶板定位箍筋→绑扎箍筋。

箍筋绑扎：根据箍筋间距在柱纵筋上用粉笔从楼面标高起50mm开始标注出各箍筋位置，把所有箍筋套在柱筋上，在此层顶板处及顶板之上位置分别加一道尺寸定位箍。

主筋与箍筋相交点绑扎牢固，角部钢筋绑扎到位，主筋、箍筋间距均匀。

箍筋的接头应沿柱竖向交错布置，箍筋的四角绑扎要水平，拉筋绑扎位置正确。

柱筋绑扎完毕后沿竖向800mm、横向500mm间距在柱角和柱中的箍筋上安放塑料环型垫块。

2）框支梁钢筋的绑扎梁钢筋直径≤16的钢筋采用绑扎搭接，钢筋直径＞16采用直螺纹连接。

同一截面接头不超过50%，可以不限接头位置。

框支梁高度较高，截面尺寸较大，待梁底模搭设完后，进行梁钢筋绑扎，绑扎完成钢筋验收后封侧模。

3、注意事项1）钢筋翻样时要认真查阅图纸及相应设计变更及工程洽商等文件。

2）A4转换层柱、梁、板砼为C45，特一级抗震，Lae=32d,La=28d，大于25钢筋乘1.1。

3）YAZ、墙上部收头按弯折12d。

4）位于板中KZZ、DZ上部收头弯折Lae,板边的按伸至柱外Lae弯折，上部有墙体的位置竖筋直通至上一层的板顶，内排竖筋伸至梁顶不用加弯折。

5）KZL底、腰筋在中支座拉通设置，在端支座按KL锚固。

面筋在端支座第一排弯折长度为梁下Lae，第二排伸至柱边弯15d，超过二排的按KL直锚。

（当第一排锚入柱内大于2米时，伸至柱中后下弯，超过一项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。

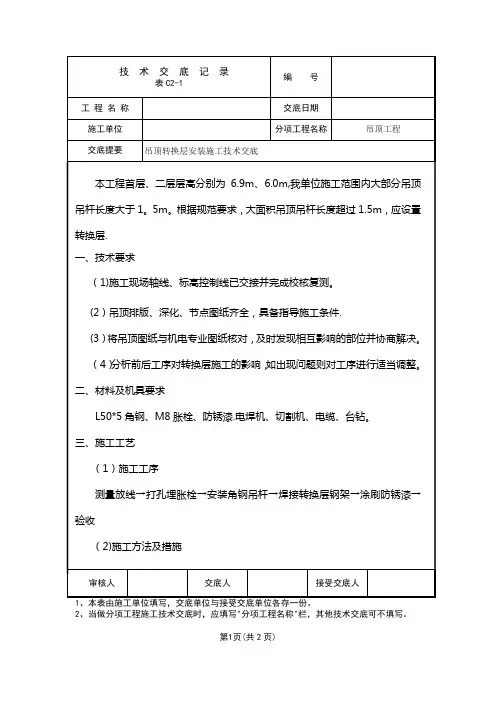

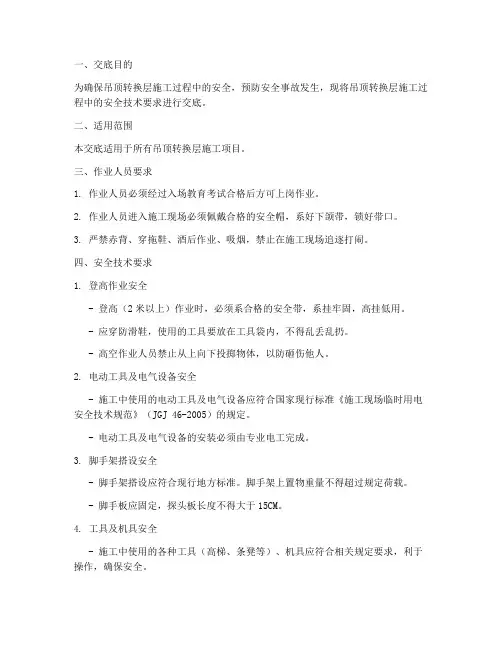

一、交底目的为确保吊顶转换层施工过程中的安全，预防安全事故发生，现将吊顶转换层施工过程中的安全技术要求进行交底。

二、适用范围本交底适用于所有吊顶转换层施工项目。

三、作业人员要求1. 作业人员必须经过入场教育考试合格后方可上岗作业。

2. 作业人员进入施工现场必须佩戴合格的安全帽，系好下颌带，锁好带口。

3. 严禁赤背、穿拖鞋、酒后作业、吸烟，禁止在施工现场追逐打闹。

四、安全技术要求1. 登高作业安全- 登高（2米以上）作业时，必须系合格的安全带，系挂牢固，高挂低用。

- 应穿防滑鞋，使用的工具要放在工具袋内，不得乱丢乱扔。

- 高空作业人员禁止从上向下投掷物体，以防砸伤他人。

2. 电动工具及电气设备安全- 施工中使用的电动工具及电气设备应符合国家现行标准《施工现场临时用电安全技术规范》（JGJ 46-2005）的规定。

- 电动工具及电气设备的安装必须由专业电工完成。

3. 脚手架搭设安全- 脚手架搭设应符合现行地方标准。

脚手架上置物重量不得超过规定荷载。

- 脚手板应固定，探头板长度不得大于15CM。

4. 工具及机具安全- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。

- 在高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。

5. 明火作业安全- 使用电、气焊等明火作业时，应清除周围及焊渣溅落区的可燃物，并设专人监护。

6. 玻璃处理安全- 裁割玻璃应在房间内进行。

边角余料要集中堆放，并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。

7. 材料堆放安全- 吊顶下方不得有其他人员来回行走，以防掉物伤人。

- 脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。

8. 特殊要求- 吊顶的房间或部位要由专业架子工搭设满堂红脚手架。

- 吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。

- 高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输。

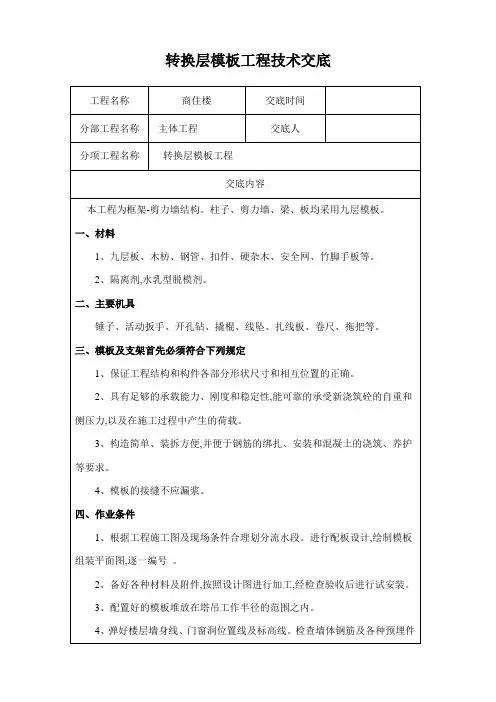

转换层模板工程技术交底(水电线盒、预埋件、门窗洞口等),办理隐蔽工程。

5、用水泥砂浆沿墙身线外侧粉出两条找平层。

为防止模板下跑浆,墙根及外墙接槎处的海绵条、应预先粘完。

提前支好供外墙模板操作的架子,并应确保安全可靠。

大模板的板面清净并涂刷脱模剂。

五、施工操作工艺1、模板制作工艺流程模板进场→放模板就位线→做砂浆找平层→安装穿墙螺栓→固定调整模板垂直→混凝土浇筑拆模板清理→下段施工。

2、模板支设方法1)校正清理模板。

2)复核轴线并用油漆标记清楚,顶板、墙柱预留洞位置在模板上弹出。

3)墙柱模板封模前,应对其钢筋的规格、数量、种类、预留洞口位置、预埋铁件、管道预埋等应会同有关人员进行全面验收,合格后方可封模板。

4)梁跨度大于4m时,按2‰起拱,悬臂梁按悬臂长度的0.4%起拱,起拱高度不少于20mm,支撑时严格控制梁底、板底标高,检查支撑加固是否牢靠,模板拼装时保持密封,缝隙较大处用宽胶带密封。

5) 梁柱接头是模板施工的难点,处理不好将严重影响砼的外观质量。

梁柱接头模板一定要精心制作,固定牢靠,严禁胡乱拼凑,剪力墙层与层之间的接头处,支模时要保证上一层模板和下一层已浇筑砼墙体牢固贴紧。

3、对拉螺杆的布置模板对拉螺杆采用φ14钢筋制作,对拉螺杆的布置以500×500的间距为宜,柱子截面小于和等于1000mm的,中间设一道对拉螺杆,截面大于1000×1000mm 的,每个面应设两排螺杆,高度方向间隔500mm。

墙柱最下面的一道螺杆距地不能大于250mm。

对高度大于700mm的梁,中间应加一道对拉螺杆,水平间距约为600mm。

4、模板支撑梁及楼板支撑均采用高度可调节的φ48×3.5的钢管作支撑,该支撑应搭设合理,牢固可靠,钢管支撑下垫50mm厚硬杂木。

梁下钢管支撑沿梁长度方向间距为400mm,梁宽度方向立杆间距460mm,每根梁下增设2根立杆,即每根梁由4根立杆支撑；楼板的钢管支撑立杆间距为纵横向800×800mm,所有支撑均要与钢管扫地杆连接,扫地杆距地200mm,纵横杆步距1300～1400mm。

技1-5 技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日495014001813520060059960020090090011001100200745745745200200200200200200200200郑州市工程质量监督站监制技术交底记录年 月 日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日郑州市工程质量监督站监制技术交底记录年月日六、安全注意事项1、模板上架设电线和使用电动工具宜采用36V的低压电源。

登高作业时，各种配件放在工具箱内或工具袋内，严禁放在模板或脚手架上。

2、装拆施工时，上下有人接应，随拆随运转，并把活动部件固定牢靠，严禁堆放在脚手板和抛扔。

安装与拆除3m以上的模板，应搭脚手架、工作台，并设防护栏杆，防止上下在同一垂直面操作。

3、安装墙柱模板时，随时支撑固定，防止倾覆。

预拼装模板的安装，边就位、边校正、边安设连接件，并加设临时支撑稳固。

4、雨、雪及五级大风等天气情况下禁止施工。

5、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作，不准站在大梁上行走。

操作人员严禁穿硬底鞋及有跟鞋作业。

6、模板上堆料和施工设备应合理分散堆放，不应造成荷载过多集中，当模板上荷载有特殊要求时，应按施工方案、设计要求进行施工和检查。

7、抬运模板时要互相配合，协同工作。

传递模板，工具应有运输工具或绳子系牢后升降，不得乱抛。

模板上有预留洞者，应在安装后将洞口盖好。

8、支撑过程中，如需中途停歇，应将支撑、搭头、柱头板钉牢。

拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。

施工技术交底
工程名称：岳阳彩虹阁商住楼工程施工单位：中建五局一公司编号：014
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
