技术交底6月25日工程名称金康花园分部分项工程转换梁模板一、施工特点由于转换梁是整个结构的关键部位，且为大致积栓，处于三层楼的持力部位，施工荷载很大，荷载传递困难，受万仝温度和收缩影响又易产生裂缝，给施工带来很大的困难。
同时，转换梁的自重也很大，其中KZL13达78.75t;KZL16 达64.13t;KZL13a达54.6t,使模板的垂直支撐负荷很大，而且转换梁钢筋比较密集，一次性浇筑3.0m高的碗，要保证確的密实度难度不小，而轮体积较大, 又系C55高强栓，万仝水化热必然很大，温度裂缝较难控制。
因此，务必采取切实措施，方能保证转换梁结构工程施工的质量与安全。
二、施工方案选择一般转换层一般采用一次支模浇筑碗成型的施工方法，施工速度快，栓整体性好，由于木工程转换梁之间为两层现浇板，即I段在标高11.5m和9.55m 处；II 段在标高11.5m和9.85m处其之间为夹层，高度小于2100mm( 1800mm) 的转换梁处在两层板之间，此类梁的支撐系统设置困难很大。
经过分析比较, 决定将梁分两次浇筑迭合成型，第一次先浇筑至最大梁高的1/2处(包括下层现浇板),即1.5m 高，然后再安装上部及其它梁模板，再进行第二次確浇筑。
同时因轮分两次浇筑，能够大大减小构件尺寸，有利于检散热，而减小了温度应力过大对控制裂缝的不利影响的难点问题。
由于在梁中部留设水平施工缝, 在梁的施工缝处设置①8的抗剪筋，可弥补施工缝对梁的不利因素，因此我们选择后一种方案施工。
资料内容仅供您学习参考，如有不'“1或者佞权，请联系改正或者删除。
施工单位：交底人：班组长：技术交底6月25日工程名称金康花园分部分项工程转换梁模板B、梁模板：高在900mm以下的梁模板采用12mm厚竹胶板，次龙骨采用50X 100mm的方木间距300mm,梁底采用①48普通钢管@600mm,梁侧主龙骨采用2^48普通钢管@600mm,且在梁的中部加①14对拉螺杆一道，见图二示。
一、交底目的为确保钢平台转层作业过程中的安全，预防事故发生，特进行本次安全技术交底。
本交底针对钢平台转层作业中的各项安全操作规程、注意事项及应急预案进行详细说明。
二、适用范围本交底适用于所有进行钢平台转层作业的施工人员、管理人员及监督人员。
三、交底内容1. 作业前的准备（1）对钢平台进行全面检查，确保其结构完整、稳固，不存在安全隐患。
（2）检查钢平台上的所有连接件、螺栓、焊接点等，确保其牢固可靠。
（3）确认作业区域内的电源、水源、气源等已切断，防止误操作造成安全事故。
（4）检查作业区域内是否存在易燃、易爆、有毒有害等危险物质，确保作业环境安全。
2. 作业过程中的安全操作（1）作业人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。
（2）操作人员应熟悉钢平台的构造、性能及操作方法，严格遵守操作规程。
（3）作业前应检查钢平台转层装置是否正常，确认其能够承受作业过程中的负荷。
（4）作业过程中，操作人员应保持与钢平台的连接牢固，不得擅自离开作业岗位。
（5）严禁在钢平台上进行敲击、焊接等作业，防止损坏钢平台结构。
（6）作业过程中，应密切关注钢平台的倾斜、变形等情况，发现异常立即停止作业，采取措施进行处理。
3. 作业结束后的安全检查（1）作业结束后，应对钢平台进行全面检查，确认无安全隐患。
（2）清理作业现场，防止遗留工具、材料等物品。
（3）恢复作业区域内的电源、水源、气源等。
4. 应急预案（1）发生钢平台倾斜、变形等异常情况时，应立即停止作业，采取措施进行处理。
（2）如遇突发事故，应立即启动应急预案，组织人员撤离作业现场，并及时报告相关部门。
四、交底要求1. 施工单位应将本交底内容告知所有参与钢平台转层作业的人员。
2. 作业人员应认真学习本交底内容，掌握安全操作规程。
3. 管理人员及监督人员应加强对钢平台转层作业的监督检查，确保安全措施落实到位。
4. 发现安全隐患，应立即采取措施进行处理，防止事故发生。
五、附件1. 钢平台转层作业安全操作规程2. 钢平台转层作业应急预案六、交底时间年月日七、交底人（签名）八、验收人（签名）九、备注本交底自签署之日起生效，如有未尽事宜，可另行补充。

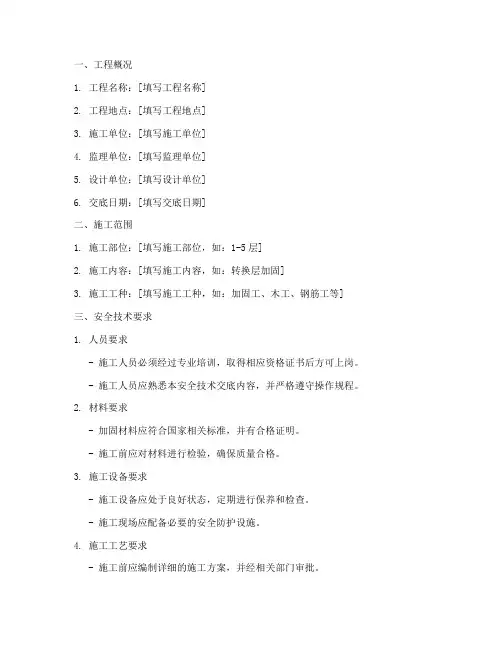

一、工程概况1. 工程名称：[填写工程名称]2. 工程地点：[填写工程地点]3. 施工单位：[填写施工单位]4. 监理单位：[填写监理单位]5. 设计单位：[填写设计单位]6. 交底日期：[填写交底日期]二、施工范围1. 施工部位：[填写施工部位，如：1-5层]2. 施工内容：[填写施工内容，如：转换层加固]3. 施工工种：[填写施工工种，如：加固工、木工、钢筋工等]三、安全技术要求1. 人员要求- 施工人员必须经过专业培训，取得相应资格证书后方可上岗。
- 施工人员应熟悉本安全技术交底内容，并严格遵守操作规程。
2. 材料要求- 加固材料应符合国家相关标准，并有合格证明。
- 施工前应对材料进行检验，确保质量合格。
3. 施工设备要求- 施工设备应处于良好状态，定期进行保养和检查。
- 施工现场应配备必要的安全防护设施。
4. 施工工艺要求- 施工前应编制详细的施工方案，并经相关部门审批。
- 施工过程中应严格按照施工方案执行，确保施工质量。
四、安全注意事项1. 高处作业- 高处作业人员必须佩戴安全带，并做好安全防护措施。
- 高处作业时，下方应设置安全网或防护栏杆。
- 严禁在高处作业时吸烟、打闹。
2. 用电安全- 施工现场用电必须符合国家相关标准。
- 施工人员应掌握用电安全知识，严禁私拉乱接电线。
- 电器设备应定期检查，确保绝缘良好。
3. 机械安全- 施工机械应进行定期检查和维护，确保运行正常。
- 操作机械的人员必须经过培训，并取得相应操作资格。
- 机械操作过程中，严禁酒后操作、疲劳作业。
4. 消防安全- 施工现场应配备足够的消防器材，并确保其完好有效。
- 施工人员应掌握消防器材的使用方法，并定期进行消防演练。
5. 环境保护- 施工过程中应采取有效措施，防止环境污染。
- 施工现场应设置废弃物堆放点，并定期清理。
五、应急措施1. 高处坠落- 发生高处坠落事故时，应立即组织救援，并向上级报告。
- 对伤者进行初步急救，并尽快送往医院治疗。
一、工程名称：_______项目二、交底部位：_______层转换层三、施工班组：_______四、交底日期：_______五、交底内容：一、施工前准备1. 施工人员需经过安全技术培训，掌握转换层加固的相关知识和操作技能，合格后方可上岗作业。
2. 作业前，施工人员应充分了解施工现场情况，包括转换层结构、施工环境、施工设备等，确保施工安全。
3. 严格按照施工方案和操作规程进行施工，确保工程质量。
二、施工安全注意事项1. 人员安全：（1）施工人员必须佩戴安全帽、安全带等个人防护用品，并确保其完好。
（2）施工人员应遵守施工现场的安全规定，不得酒后作业、疲劳作业。
（3）高空作业人员必须系好安全带，并做好防坠落措施。
2. 设备安全：（1）施工设备应定期检查、维护，确保其正常运行。
（2）操作设备时，应严格按照操作规程进行，避免设备故障引发事故。
3. 施工现场安全：（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工通道应保持畅通，不得堆放杂物。
（3）施工区域应设置围挡，防止非施工人员进入。
三、施工流程及注意事项1. 施工流程：（1）施工人员到达现场后，先进行现场安全检查，确认无误后方可开始施工。
（2）根据施工方案，进行转换层加固材料的准备和施工。
（3）施工过程中，密切关注施工质量，发现问题及时处理。
（4）施工完成后，进行质量验收，确保符合设计要求。
2. 施工注意事项：（1）在施工过程中，严格遵守操作规程，确保施工质量。
（2）加强施工现场的通风，降低有害气体浓度。
（3）施工过程中，注意保护施工材料，避免损坏。
（4）施工结束后，及时清理施工现场，恢复原状。
四、应急处理1. 发生安全事故时，立即停止施工，迅速组织人员救援。
2. 保护现场，等待相关部门进行调查处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
五、总结1. 施工人员应充分认识到转换层加固施工的安全重要性，严格遵守安全操作规程。
鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制鲁JJ一005工程名称交底部位工序名称转换层施工交底提要：钢筋工程、模板工程、砼工程操作工艺及施工要点等交底内容：1）框支柱钢筋绑扎柱钢筋绑扎前，要把柱钢筋上的水泥浆等污垢清理干净。
柱钢筋绑扎工序：柱放线→调整柱筋→柱纵筋连接→标箍筋间距→套箍筋→加顶板定位箍筋→绑扎箍筋。
箍筋绑扎：根据箍筋间距在柱纵筋上用粉笔从楼面标高起50mm开始标注出各箍筋位置，把所有箍筋套在柱筋上，在此层顶板处及顶板之上位置分别加一道尺寸定位箍。
主筋与箍筋相交点绑扎牢固，角部钢筋绑扎到位，主筋、箍筋间距均匀。
箍筋的接头应沿柱竖向交错布置，箍筋的四角绑扎要水平，拉筋绑扎位置正确。
柱筋绑扎完毕后沿竖向800mm、横向500mm间距在柱角和柱中的箍筋上安放塑料环型垫块。
2）框支梁钢筋的绑扎梁钢筋直径≤16的钢筋采用绑扎搭接，钢筋直径＞16采用直螺纹连接。
同一截面接头不超过50%，可以不限接头位置。
框支梁高度较高，截面尺寸较大，待梁底模搭设完后，进行梁钢筋绑扎，绑扎完成钢筋验收后封侧模。
3、注意事项1）钢筋翻样时要认真查阅图纸及相应设计变更及工程洽商等文件。
2）A4转换层柱、梁、板砼为C45，特一级抗震，Lae=32d,La=28d，大于25钢筋乘1.1。
3）YAZ、墙上部收头按弯折12d。
4）位于板中KZZ、DZ上部收头弯折Lae,板边的按伸至柱外Lae弯折，上部有墙体的位置竖筋直通至上一层的板顶，内排竖筋伸至梁顶不用加弯折。
5）KZL底、腰筋在中支座拉通设置，在端支座按KL锚固。
面筋在端支座第一排弯折长度为梁下Lae，第二排伸至柱边弯15d，超过二排的按KL直锚。
（当第一排锚入柱内大于2米时，伸至柱中后下弯，超过一项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制鲁JJ一005注：本记录一式两份，一份交底单位存，一份接受交底单位存。
一、工程名称：__________二、交底日期：__________三、交底内容：一、工程概况1. 工程名称：__________2. 施工部位：__________3. 施工单位：__________4. 施工项目负责人：__________二、满堂架搭设要求1. 满堂架搭设前，应进行详细的施工方案设计，包括满堂架的立杆、横杆、剪刀撑等各部件的规格、数量、间距等。
2. 满堂架立杆应采用直径不小于φ48mm的钢管，横杆、剪刀撑等采用直径不小于φ48mm的钢管。
3. 满堂架立杆间距应控制在1.5m～2.0m之间，横杆间距应控制在1.0m～1.2m之间，剪刀撑间距应控制在3.0m～4.0m之间。
4. 满堂架搭设前，应清除施工部位地面杂物，确保地面平整、坚实。
三、安全技术措施1. 作业人员必须经过专业培训，具备一定的安全知识和操作技能。
2. 作业人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
3. 满堂架搭设过程中，严禁酒后作业、疲劳作业。
4. 搭设过程中，应随时检查满堂架的稳定性，确保满堂架在施工过程中保持稳定。
5. 满堂架搭设完成后，应进行整体检查，确认无安全隐患后方可投入使用。
6. 施工现场应设置安全警示标志，明确警示范围，提醒作业人员注意安全。
7. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
四、拆除与清理1. 满堂架拆除前，应制定详细的拆除方案，明确拆除顺序、方法及注意事项。
2. 拆除过程中，应逐层拆除，严禁整片拆除。
3. 拆除过程中，应随时检查满堂架的稳定性，确保拆除安全。
4. 拆除后的废料应分类堆放，及时清理出场。
五、注意事项1. 满堂架搭设过程中，严禁擅自改变设计方案，确保满堂架的稳定性。
2. 满堂架搭设过程中，严禁超负荷使用，确保满堂架的安全性能。
3. 满堂架搭设过程中，严禁违规操作，确保作业人员的人身安全。
六、责任分工1. 施工单位负责满堂架搭设、拆除及施工现场安全管理。
一、工程概况1. 工程名称：_______项目_______层转换层钢结构工程2. 工程地点：_______地址3. 施工单位：_______施工单位4. 监理单位：_______监理单位二、施工前准备1. 施工人员：施工人员必须经过专业培训，了解钢结构转换层施工的工艺流程和安全操作规程，并取得相应资格证书。
2. 施工材料：所有施工材料必须符合国家相关标准，并经过检验合格。
3. 施工设备：确保所有施工设备安全可靠，定期进行维护保养。
三、安全技术交底1. 人员安全- 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
- 严禁酒后作业、疲劳作业和违章操作。
- 施工人员必须接受安全教育培训，了解事故应急处理措施。
2. 高空作业安全- 高空作业人员必须持有相关资格证书。
- 高空作业平台必须牢固可靠，定期进行检查和维护。
- 高空作业时，必须使用安全带，并确保安全带正确佩戴。
- 高空作业区域应设置安全警戒线，禁止无关人员进入。
3. 机械设备安全- 施工机械设备必须符合国家相关标准，定期进行检验和维护。
- 操作人员必须经过专业培训，熟悉设备操作规程。
- 设备操作过程中，严禁超载、超速、违规操作。
4. 电气安全- 电气设备必须符合国家相关标准，定期进行检验和维护。
- 电气设备操作人员必须持有相关资格证书。
- 严禁私拉乱接电线，禁止使用不合格的电气设备。
5. 吊装作业安全- 吊装作业前，必须进行详细的安全技术交底。
- 吊装作业人员必须持有相关资格证书。
- 吊装设备必须经过检验合格，并符合吊装作业要求。
- 吊装作业区域应设置安全警戒线，禁止无关人员进入。
6. 防火安全- 施工现场应配备足够的消防器材，并确保消防器材完好有效。
- 施工人员必须了解火灾应急处理措施。
- 严禁在施工现场吸烟、使用明火。
四、安全检查与验收1. 施工过程中，必须定期进行安全检查，发现问题及时整改。
2. 施工完成后，必须进行安全验收，确保工程质量符合安全要求。
一、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 设计单位：_______5. 监理单位：_______二、交底目的为确保钢结构转换层施工安全，预防安全事故发生，提高施工质量，特进行本次安全技术交底。
三、施工人员要求1. 施工人员必须经过专业培训，持证上岗。
2. 严格遵守操作规程，不得违章作业。
3. 施工过程中应加强安全意识，发现安全隐患及时上报。
四、安全技术措施1. 施工准备（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工人员必须佩戴好个人防护用品，如安全帽、安全带、防滑鞋等。
（3）现场施工机械、设备应定期检查，确保其完好。
2. 施工过程（1）钢结构转换层施工前，应先进行测量放样，确保位置准确。
（2）施工过程中，应严格按照设计图纸进行施工，确保结构安全。
（3）高空作业时，必须系好安全带，使用安全绳，防止坠落。
（4）焊接作业时，应采取防火、防毒、防辐射措施，确保施工人员安全。
（5）吊装作业时，必须由专职信号工指挥，确保吊装安全。
3. 施工结束（1）施工结束后，应对施工现场进行全面清理，确保无安全隐患。
（2）对施工过程中发现的问题进行整改，确保工程质量。
五、安全注意事项1. 严禁酒后作业、违章作业。
2. 高空作业时，必须系好安全带，使用安全绳。
3. 焊接作业时，应采取防火、防毒、防辐射措施。
4. 吊装作业时，必须由专职信号工指挥。
5. 临时用电线路架空敷设，并做好绝缘措施，严防触电事故。
6. 施工现场禁止吸烟、追逐打闹。
六、应急措施1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 向相关部门报告事故情况，积极配合调查处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
七、交底人及验收人1. 交底人：_______2. 验收人：_______八、交底时间_______年_______月_______日九、备注1. 本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
一、交底目的为确保吊顶转换层施工过程中的安全，预防安全事故发生，现将吊顶转换层施工过程中的安全技术要求进行交底。
二、适用范围本交底适用于所有吊顶转换层施工项目。
三、作业人员要求1. 作业人员必须经过入场教育考试合格后方可上岗作业。
2. 作业人员进入施工现场必须佩戴合格的安全帽，系好下颌带，锁好带口。
3. 严禁赤背、穿拖鞋、酒后作业、吸烟，禁止在施工现场追逐打闹。
四、安全技术要求1. 登高作业安全- 登高（2米以上）作业时，必须系合格的安全带，系挂牢固，高挂低用。
- 应穿防滑鞋，使用的工具要放在工具袋内，不得乱丢乱扔。
- 高空作业人员禁止从上向下投掷物体，以防砸伤他人。
2. 电动工具及电气设备安全- 施工中使用的电动工具及电气设备应符合国家现行标准《施工现场临时用电安全技术规范》（JGJ 46-2005）的规定。
- 电动工具及电气设备的安装必须由专业电工完成。
3. 脚手架搭设安全- 脚手架搭设应符合现行地方标准。
脚手架上置物重量不得超过规定荷载。
- 脚手板应固定，探头板长度不得大于15CM。
4. 工具及机具安全- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。
- 在高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。
5. 明火作业安全- 使用电、气焊等明火作业时，应清除周围及焊渣溅落区的可燃物，并设专人监护。
6. 玻璃处理安全- 裁割玻璃应在房间内进行。
边角余料要集中堆放，并及时处理。
- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。
7. 材料堆放安全- 吊顶下方不得有其他人员来回行走，以防掉物伤人。
- 脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。
8. 特殊要求- 吊顶的房间或部位要由专业架子工搭设满堂红脚手架。
- 吊顶的主、副龙骨与结构面要连接牢固，防止吊顶脱落伤人。
- 高大工业厂房的吊顶，搭设满堂红脚手架要有马道，以供作业人员上下行走及材料的运输。
一、交底目的为确保转换层高支模施工过程中的安全，预防事故发生，特制定本安全技术交底。
二、适用范围本交底适用于所有转换层高支模施工项目。
三、安全注意事项1. 施工人员必须经过专业培训，具备相关操作技能，并熟悉本交底内容。
2. 进入施工现场必须佩戴安全帽，系好安全带，穿防滑鞋，遵守安全生产十大纪律和文明施工规定。
3. 施工前应检查施工工具、设备是否安全可靠，确保施工条件符合安全要求。
4. 按照高支模施工方案进行施工，不得擅自更改施工方案。
5. 施工现场应设置警示标志，明确警示区域，防止非施工人员进入危险区域。
6. 施工过程中，注意高空坠落、物体打击、触电等安全风险。
7. 施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故。
8. 严禁酒后作业、疲劳作业，确保施工人员精神状态良好。
9. 施工现场严禁吸烟，防止火灾事故。
10. 施工过程中，严禁使用不合格的材料、设备。
四、施工操作要点1. 施工前，对支架基础进行夯实，确保其承载力符合要求。
2. 支架立杆底部应设置底座或垫板，并设置纵横向扫地杆，立杆间距不得大于900mm，梁底加密。
3. 支架立杆应竖直设置，高度方向每隔4.5m与周边柱设置一道刚性连接，2m高度垂直度允许偏差为15mm。
4. 钢管连接应采用接驳管和直管接驳扣件扭紧螺母，不得松动。
5. 当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心处，且偏心距不应大于25mm。
6. 模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置，剪刀撑钢管间连接不少于三个扣件。
7. 传递钢管等材料时，严禁碰、触、压电源电线。
8. 扳手、扣件、螺母应放入工具袋，不准抛扔。
9. 模板尺寸准确，安装模板必须及时钉（扣）顶牢固，不得留松板或浮板，预留孔口应及时盖板封闭牢固。
10. 使用手持电钻、电锯等电动工具时，必须戴绝缘手套，穿绝缘鞋，确保操作安全。
五、应急处理1. 发生事故时，立即停止施工，迅速组织人员抢救受伤人员。
一、工程概况1. 工程名称：_________________________2. 施工单位：_________________________3. 施工部位：_________________________4. 施工时间：_________________________5. 施工负责人：_________________________二、安全技术交底1. 工程特点及施工难点（1）工程特点：本工程吊顶转换层设计复杂，涉及多种材料及施工工艺，需确保施工质量和安全。
（2）施工难点：吊顶转换层施工过程中，存在高空作业、交叉作业等安全隐患，需严格控制。
2. 安全技术措施（1）人员安全：1）所有施工人员必须经过安全教育培训，持证上岗。
2）高空作业人员必须佩戴安全帽、安全带，并系好安全绳。
3）交叉作业时，必须设置隔离设施，确保人员安全。
（2）材料安全：1）材料堆放整齐，不得超高堆放，严禁占用消防通道。
2）易燃、易爆物品应单独存放，并采取防火、防爆措施。
（3）施工设备安全：1）施工设备必须符合国家规定，定期进行检修和维护。
2）施工现场电线、电缆必须符合安全标准，不得乱拉乱接。
3. 施工流程及注意事项（1）施工流程：1）清理现场，确保施工环境安全。
2）搭建脚手架，确保脚手架稳固可靠。
3）进行吊顶转换层施工，包括吊杆、龙骨、面板等。
4）检查施工质量，确保符合设计要求。
5）拆除脚手架，清理现场。
（2）注意事项：1）施工过程中，严格按照施工图纸和施工方案进行操作。
2）施工过程中，密切关注施工环境，发现异常情况立即停止施工。
3）施工完成后，及时清理现场，确保现场整洁。
三、三级安全技术交底1. 班组级安全技术交底由施工班长组织，对班组人员进行安全技术交底，确保每个施工人员掌握安全操作规程。
2. 项目级安全技术交底由项目经理组织，对项目全体施工人员进行安全技术交底，强调施工过程中的安全注意事项。
3. 公司级安全技术交底由公司安全部门组织，对项目全体施工人员进行安全技术交底，传达公司安全管理制度和要求。
技1-5技术交底记录
年月日
郑州市工程质量监督站监制技术交底记录
年月日
郑州市工程质量监督站监制技术交底记录
年月日
郑州市工程质量监督站监制技术交底记录
年月日
郑州市工程质量监督站监制技术交底记录
年月日
4950
1400
180
135200600599600200900900
1100
1100200745
745745200200200200200200200200
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容11
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容13
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容15
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容17
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容19
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容21
郑州市工程质量监督站监制
技术交底记录
年月日
页脚内容23
郑州市工程质量监督站监制页脚内容25。
转换层模板工程技术交底(水电线盒、预埋件、门窗洞口等),办理隐蔽工程。
5、用水泥砂浆沿墙身线外侧粉出两条找平层。
为防止模板下跑浆,墙根及外墙接槎处的海绵条、应预先粘完。
提前支好供外墙模板操作的架子,并应确保安全可靠。
大模板的板面清净并涂刷脱模剂。
五、施工操作工艺1、模板制作工艺流程模板进场→放模板就位线→做砂浆找平层→安装穿墙螺栓→固定调整模板垂直→混凝土浇筑拆模板清理→下段施工。
2、模板支设方法1)校正清理模板。
2)复核轴线并用油漆标记清楚,顶板、墙柱预留洞位置在模板上弹出。
3)墙柱模板封模前,应对其钢筋的规格、数量、种类、预留洞口位置、预埋铁件、管道预埋等应会同有关人员进行全面验收,合格后方可封模板。
4)梁跨度大于4m时,按2‰起拱,悬臂梁按悬臂长度的0.4%起拱,起拱高度不少于20mm,支撑时严格控制梁底、板底标高,检查支撑加固是否牢靠,模板拼装时保持密封,缝隙较大处用宽胶带密封。
5) 梁柱接头是模板施工的难点,处理不好将严重影响砼的外观质量。
梁柱接头模板一定要精心制作,固定牢靠,严禁胡乱拼凑,剪力墙层与层之间的接头处,支模时要保证上一层模板和下一层已浇筑砼墙体牢固贴紧。
3、对拉螺杆的布置模板对拉螺杆采用φ14钢筋制作,对拉螺杆的布置以500×500的间距为宜,柱子截面小于和等于1000mm的,中间设一道对拉螺杆,截面大于1000×1000mm 的,每个面应设两排螺杆,高度方向间隔500mm。
墙柱最下面的一道螺杆距地不能大于250mm。
对高度大于700mm的梁,中间应加一道对拉螺杆,水平间距约为600mm。
4、模板支撑梁及楼板支撑均采用高度可调节的φ48×3.5的钢管作支撑,该支撑应搭设合理,牢固可靠,钢管支撑下垫50mm厚硬杂木。
梁下钢管支撑沿梁长度方向间距为400mm,梁宽度方向立杆间距460mm,每根梁下增设2根立杆,即每根梁由4根立杆支撑；楼板的钢管支撑立杆间距为纵横向800×800mm,所有支撑均要与钢管扫地杆连接,扫地杆距地200mm,纵横杆步距1300～1400mm。
