苏科版九年级物理第十四章第一节电阻同步测试卷

苏科版九年级物理上册第十四章欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于导体的电阻下列说法正确的是（）A．导体的横截面积越大，电阻越大B．长度相同的铜导线和铝导线，铝导线的电阻大C．导体电阻的大小取决于导体本身D．由RUI可知，导体的电阻与其两端的电压和通过导体的电流有关2、在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A．灯L2断路，灯L1亮度变亮B．灯L2断路，灯L1亮度不变C．灯Ll断路，灯L2亮度不变D．灯L1断路，灯L2亮度变亮3、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A1的示数变小C．电压表V与电流表A1的示数之比不变D．电压表V与电流表A的示数之比变大4、如题图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。

abc是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。

下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将ab接入电路，顺时针转动旋钮时灯泡变亮D．若只将bc接入电路，顺时针转动旋钮时灯泡变暗5、在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。

过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（）A．灯L可能短路B．灯L可能开路C．电阻R一定开路D．电阻R可能短路6、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体的电阻越大，这段导体两端的电压就越高B．通过导体的电流越小，导体的电阻越大C．导体两端的电压为0V时，导体的电阻为0D．一段导体两端的电压越高，通过这段导体的电流就越大7、在图所示的电路中，闭合电键S，电路正常工作。

苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

苏科版九年级物理上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

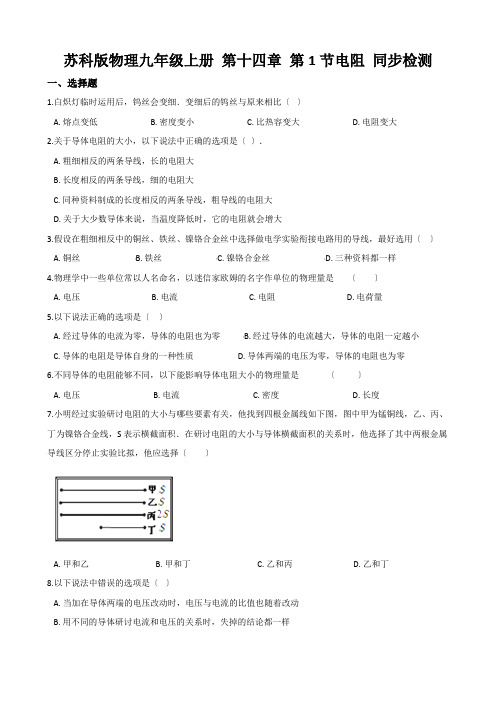

苏科版物理九年级上册第十四章第1节电阻同步检测一、选择题1.白炽灯临时运用后，钨丝会变细．变细后的钨丝与原来相比〔〕A. 熔点变低B. 密度变小C. 比热容变大D. 电阻变大2.关于导体电阻的大小，以下说法中正确的选项是〔〕．A. 粗细相反的两条导线，长的电阻大B. 长度相反的两条导线，细的电阻大C. 同种资料制成的长度相反的两条导线，粗导线的电阻大D. 关于大少数导体来说，当温度降低时，它的电阻就会增大3.假设在粗细相反中的铜丝、铁丝、镍铬合金丝中选择做电学实验衔接电路用的导线，最好选用〔〕A. 铜丝B. 铁丝C. 镍铬合金丝D. 三种资料都一样4.物理学中一些单位常以人名命名，以迷信家欧姆的名字作单位的物理量是〔〕A. 电压B. 电流C. 电阻D. 电荷量5.以下说法正确的选项是〔〕A. 经过导体的电流为零，导体的电阻也为零B. 经过导体的电流越大，导体的电阻一定越小C. 导体的电阻是导体自身的一种性质D. 导体两端的电压为零，导体的电阻也为零6.不同导体的电阻能够不同，以下能影响导体电阻大小的物理量是〔〕A. 电压B. 电流C. 密度D. 长度7.小明经过实验研讨电阻的大小与哪些要素有关，他找到四根金属线如下图，图中甲为锰铜线，乙、丙、丁为镍铬合金线，S表示横截面积．在研讨电阻的大小与导体横截面积的关系时，他选择了其中两根金属导线区分停止实验比拟，他应选择〔〕A. 甲和乙B. 甲和丁C. 乙和丙D. 乙和丁8.以下说法中错误的选项是〔〕A. 当加在导体两端的电压改动时，电压与电流的比值也随着改动B. 用不同的导体研讨电流和电压的关系时，失掉的结论都一样C. 相反的电压加在电阻不同的导体两端，电流一定不同D. 同一导体，两端电压越大，经过的电流也越大9.应用如图电路和一根金属丝，探求影响电阻大小的要素，那么该实验〔〕A. 只能探求电阻与长度的关系B. 只能探求电阻与横截面积的关系C. 电阻与长度、横截面积的关系都能探求D. 电阻与长度、横截面积的关系都不能探求10.如下图的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路局部的电阻增大的是〔〕A. B.C. D.11.一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻〔〕A. 大于RB. 等于RC. 小于RD. 因条件缺乏，无法判别其变化12.在〝探求影响导体电阻大小的要素〞的活动中，小李发理想验器材中金属丝只要一根，其他器材足够．假设要他完成下面的一些实验探求活动，其中他不能够完成的是〔〕A. 探求导体电阻与长度的关系B. 探求电阻大小与横截面积的关系C. 探求导体电阻与资料的关系D. 探求导体电阻与温度的关系二、填空题13.导体电阻的大小由导体的________、长度、横截面积决议，且与温度有关．14.图中所示，是研讨决议电阻大小要素的实验，AB和CD是粗细不同、长度相反的镍铬合金线。

苏科版九年级物理上册第十四章欧姆定律综合测试卷（word含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

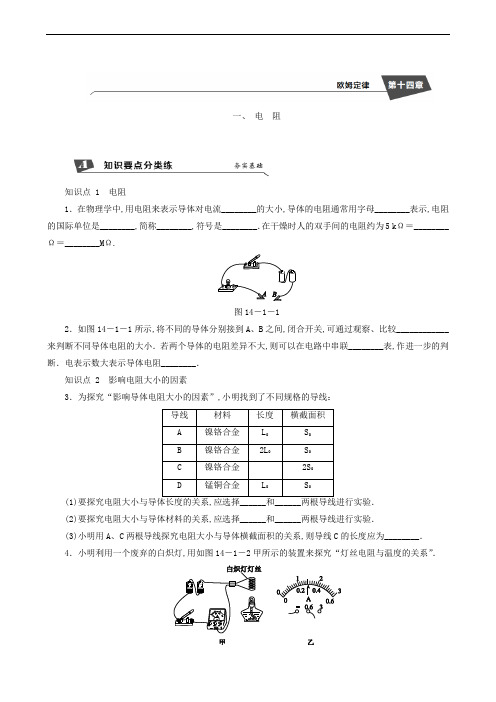

一、电阻知识点 1 电阻1．在物理学中,用电阻来表示导体对电流________的大小,导体的电阻通常用字母________表示,电阻的国际单位是________,简称________,符号是________．在干燥时人的双手间的电阻约为5 kΩ＝________Ω＝________MΩ.图14－1－12．如图14－1－1所示,将不同的导体分别接到A、B之间,闭合开关,可通过观察、比较____________来判断不同导体电阻的大小．若两个导体的电阻差异不大,则可以在电路中串联________表,作进一步的判断．电表示数大表示导体电阻________．知识点 2 影响电阻大小的因素3．为探究“影响导体电阻大小的因素”,小明找到了不同规格的导线：导线材料长度横截面积A 镍铬合金L0S0B 镍铬合金2L0S0C 镍铬合金2S0D 锰铜合金L0S0(1)(2)要探究电阻大小与导体材料的关系,应选择______和______两根导线进行实验．(3)小明用A、C两根导线探究电阻大小与导体横截面积的关系,则导线C的长度应为________．4．小明利用一个废弃的白炽灯,用如图14－1－2甲所示的装置来探究“灯丝电阻与温度的关系”．图14－1－2(1)闭合开关,电流表的示数如图乙所示,其示数为________A.(2)点燃酒精灯给白炽灯灯丝加热,发现电流表示数变小,由此可知：灯丝温度升高,其电阻的变化情况是________．知识点 3 物质的导电性5．2017·宜昌下列每组物体在通常情况下都是绝缘体的是( )A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒、橡胶棒D．人体、大地6．有下列物体：橡胶,石墨,陶瓷,人体,塑料,大地,纯水,酸、碱、盐的水溶液,玻璃,空气,油．其中是导体的有____________________________．导体和绝缘体是没有绝对界限的,在一定条件下可以相互转化．常温下的玻璃是________,而炽热状态下的玻璃是________．7．下列关于电阻的说法中正确的是( )A．绝缘体有电阻,导体没有电阻B．导电性能好的导体电阻小C．电阻的大小由导体本身的性质决定D．导体的电阻越大,对电流的阻碍作用越小8．下列事实中最能说明导体的电阻跟导体的材料有关的是( )A．长度相同的镍铬合金丝,粗的比细的电阻小B．横截面积相同的铜丝,短的比长的电阻小C．长度和横截面积都相同的铜丝和铁丝,铜丝的电阻比铁丝的电阻小D．长度相同的铜丝和铁丝,铜丝的电阻可能比铁丝的电阻大9．下列做法中,使电阻丝的电阻变大的是( )A．把电阻丝拉长B．把电阻丝对折C．把电阻丝剪掉一段D．把电阻丝绕成螺线管10．小明在“探究电阻的大小与什么因素有关”的活动中,发现实验器材中电阻丝只有一根,其他器材足够,如果要他完成下面的实验探究活动,不可能完成的是( )A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系11．A、B、C三个由同种材料制成的导体,已知A、B等长,但B比A粗；C和A等粗,但C比A长,则三个导体电阻的大小关系是____________．12．小明同学根据如图14－1－3所示的数据,认为4B铅笔导电性能比2B铅笔要好,你认为小明的观点：________(选填“合理”或“不合理”),理由是铅笔芯的______________________．图14－1－313．在“探究影响导体电阻大小的因素”实验中,为了探究电阻大小跟导体长度的关系,应该选择材料和____________都相同、长度不同的多根金属丝,实验数据记录如下表所示：请你分析表中数据,．14．小明为了研究物质的导电性能或电阻大小与温度的关系,连接了如图14－1－4所示的电路,开关S1、S2闭合后,分别用酒精灯给玻璃芯柱、细铁丝加热．图14－1－4(1)在玻璃芯柱温度不断升高而发红的过程中,看到灯泡L1逐渐________,说明________________________________________．(2)在细铁丝温度不断升高而发红的过程中,看到灯泡L2亮度逐渐________,说明__________________________________________．15．在“探究电阻的大小与什么因素有关”的实验中,如图14－1－5所示是某实验小组进行探究的实验装置．演示板上固定了四条合金线,a、b、c的长度均是1 m,d的长度是0.5 m；a、b、d的横截面积相同,c的横截面积比a、b、d的小；a、c是镍铬合金线,b、d是锰铜合金线．图14－1－5(1)依次把M、N跟b和d的两端连接,闭合开关,记下____________示数,分析比较b、d两根合金线电阻的大小,可探究电阻跟______________的关系,其结论是________________________________________________________________________________________________________________________________________________.(2)类似步骤(1),依次把M、N跟__________的两端连接,可探究电阻跟材料的关系．(3)以上方法在研究物理问题时经常用到,称为控制变量法．试根据你学过的物理知识再列举出一个用这种方法研究的例子：________________________________________________________________________ ________________________________________________________________________.16．2017·绥化金属、人体等是导体,导电性能好．塑料、橡胶等是________体,导电性能比较差．锗、硅导电性能介于导体和绝缘体之间,称为________．17．2017·长沙关于导体的电阻,下列说法正确的是( )A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大,它对电流的阻碍作用越小C．相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻和材料有关D．导体的电阻由它两端的电压和通过它的电流决定18．2017·长春材料、横截面积均相同的两根电阻丝(温度相同),a的长度大于b的长度,则( ) A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小教师详解详析1．阻碍作用R 欧姆欧Ω5×1035×10－32．灯泡的亮度电流小[解析] 若将某一导体接到电路A、B之间,则电流会先后经过灯泡与导体,它们是串联的．如果将不同的导体分别接到A、B之间,闭合开关,可通过观察、比较灯泡的亮度来判断不同导体电阻的大小；若两个导体的电阻差异不大,则可以在电路中串联电流表,作更为准确的判断．电流表示数大表示导体电阻小．3．(1)A B (2)A D (3)L0[点评] 本题是针对教材P87活动14.2“探究影响导体电阻大小的因素”设计的一道实验探究题,主要考查学生运用控制变量法分析问题的能力．4．(1)0.3 (2)变大5．C [解析] 陶瓷不容易导电,是绝缘体,硬币是由金属制作的,是导体,故A错误．铅笔芯是导体,刻度尺是用塑料制作的,不容易导电,是绝缘体,故B错误．玻璃棒和橡胶棒不容易导电,是绝缘体,故C正确．人体和大地是导体,故D错误．6．石墨,人体,大地,酸、碱、盐的水溶液绝缘体导体7．C [解析] 导体的电阻与长度、材料和横截面积有关,所以导体有电阻,故A选项错误；由于导体的长度和横截面积未知,所以,导电性能好的导体,其电阻不一定小,故B选项错误；电阻的大小是由导体本身的性质决定的,故C选项正确；导体的电阻越大,对电流的阻碍作用越大,故D选项错误．8．C9．[导学号：29762075]A [解析] 电阻大小与导体的长度、横截面积、材料、温度有关．同种材料制成的导体,导体长度越长,横截面积越小,其电阻越大,故选A.10．C11．[导学号：29762076]R C＞R A＞R B[解析] 由控制变量法可知,A和B材料相同,长度相等,但B比A粗,因此R A＞R B.A和C材料相同,等粗(横截面积相同),但C比A长,因此R C＞R A.故三个导体电阻的大小关系为R C＞R A＞R B.12．不合理粗细不同[解析] 导体的电阻是导体本身的一种性质,电阻大小取决于导体的材料、长度、横截面积,同时还与温度有关．要研究2B铅笔和4B铅笔的导电性能,应使它们的长度和横截面积相同,而题图中2B铅笔和4B 铅笔的笔芯粗细不同,所以不合理．13．横截面积7L[解析] 为了探究电阻大小跟导体长度的关系,应该选择材料和横截面积都相同、长度不同的多根金属丝进行实验；由表中数据知,在导体材料与导体横截面积不变的情况下,导体的电阻阻值与导体长度成正比；设R＝kL,将表中的R＝2.1 Ω,L＝0.3 m代入得：2.1 Ω＝0.3 m×k,则k＝7 Ω/m,则R＝7L.14．(1)变亮玻璃在常温下是绝缘体,高温状态下就会变成导体(或导体和绝缘体没有绝对界限)(2)变暗铁丝的电阻随温度升高而变大[解析] (1)玻璃在常温下是绝缘体,炽热状态下就会变成导体,灯泡L1逐渐变亮,说明导体和绝缘体没有绝对界限．(2)细铁丝的温度不断升高而发红的过程中,灯泡L2的亮度逐渐变暗,说明铁丝的电阻随温度的升高而变大．15．(1)电流表导体长度在导体的横截面积和材料相同的情况下,导体越长,电阻越大(2)a和b(3)探究压力的作用效果与哪些因素有关(合理即可)16．绝缘半导体17．C [解析] 导体导电的同时,也对电流有阻碍作用,故A错误；导体的电阻越大,说明它对电流的阻碍作用越大,故B错误；电阻大小与导体的材料、长度、横截面积有关,相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关,故C正确；电阻大小与导体的材料、长度、横截面积有关,与导体中的电流、导体两端的电压无关,故D错误．18．C [解析] 影响电阻大小的因素：导体的材料、长度和横截面积,当材料和横截面积一定时,导体的电阻与导体的长度成正比；由于a、b两根电阻丝的材料、横截面积均相同,a的长度大于b的长度,所以a的电阻大于b的电阻,故C正确．。

14章1-2节电阻和变阻器测试一.选择:（每题只有一个正确答案。

每题3分，计45分）1.关于导体电阻的正确说法是( )A.因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零B.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小C.导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系D.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大2.下列关于导体的电阻说法中，错误的是( )A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小B.长短相同的铜导线，粗的导线比细的导线电阻小C.粗细相同的铝导线，长的导线比短的导线电阻大D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样3.一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取( )A.将这根铝导线拉长后接入电路中B.将这根铝导线对折后接入电路中C.降低导线两端的电压或增大通过导线的电流强度D.以上做法都不能使电阻变大4. 通过甲乙两个导体的电流强度分别是2安培和3安培，下列说法正确的是( )A.甲导线的电阻一定大B.乙导线两端的电压一定大C.乙导线的电阻可能大D.两导体可能是串联关系5．为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析是（）A．选铁线，因铁线坚硬B．选铝线，因铝线易于架设C．选铁线，因铁线便宜D．选铝线，因铝线电阻小6. 将两个滑动变阻器如图1所示串联起来．如果把a、b两接线柱接入电路后，要使这两只图1滑动变阻器的总电阻最大，滑片P1和P2所处的位置是（ ） A ．P1在最右端，P2在最左端 B ．P1在最左端，P2在最右端 C ．P1在最左端，P2在最左端D. P1在最右端，P2在最右端 7. 以下说法正确的是（ ） A ．绝缘体有电阻，导体没有电阻 B ．空气是绝缘体，任何情况下都不会导电 C ．导体两端电压为零时，电流为零，但电阻不为零 D ．只有导体才能用作电工材料8. 如图2所示，长度相同、横截面积不同的铁棒AB 和CD 连接在一起接入电路中，则下列说法中正确的是（ ） A. AB 段电阻大，电流小 B. CD 段电阻大，电流大C. AB 段电阻大，电流与CD 段相等D. CD 段电阻大，电流与AB 段相等9. 图3中，A 为导线，B 、C 为两根相同的电阻丝，当滑片P 向左移动时，要使灯泡L 的亮度不变，则开关S 应（ ） A ．和A 接触 B ．一定要和B 接触 C ．一定要和C 接触 D ．和B 、C 接触均可10.白炽灯的灯丝断了，若搭接上后仍能使用，则灯丝的电阻将（ ） A ．变大 B ．变小 C ．不变 D ．无法确定11．下列用电器中，不需要用变阻器的是（ ）图2图3A．可调光台灯B．普通家用白炽电灯C．收音机或电视机D．电风扇的调速开关12．常用的变阻器有两种，滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出它连入的阻值B．滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值C．电阻箱能够表示出它连入电路时的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何的限制图413．如图4所示是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接图中的（）A．d点B．c点C．b点D．a点14.物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘落到供电设备上而使供电系统瘫痪。

第十四章欧姆定律单元测试一、选择题1.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大2.如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。

闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2A B．1.5A C．1.2A D．0.5A3．如图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（）A．B和C B．B和D C．A和D D．A和B4. 如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗，D．电流表示数变小，灯泡变亮5．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍6.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是（）A.滑片向右移动,甲表示数变小,乙表示数变大B滑片向左移动,甲表示数变大,乙表示数变大C.滑片向左移动,甲表示数变大,乙表示数变小D.滑片向右移动,甲表示数变小,乙表示数不变7．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确8．如图所示电路中，电源电压不变，R是定值电阻，当a、b两点接入10Ω的电阻时，通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻，通过定值电阻R的电流（）A.等于0.25AB.小于0.25AC.大于0.25AD.无法判断9. 如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（）A电流表示数变小，电压表示数从U到3U/4B电流表示数不变，电压表示数从U到U/4C电流表示数不变，电压表示数不变D电流表示数变小，电压表示数从U到U/310．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1，R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，图中能正确反映两个电阻大小关系的是（）二、填空题11、滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小，从而改变电路中或的大小。

第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。

乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。

调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

苏教版九年级物理第十四章第一节电阻同步测试卷苏教版九年级物理第十四章第一节电阻同步测试卷一、选择题为维护消费者权益，某技术质量监督部门对市场上的电线产品进行了抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，使这种电线电阻不符合规格的主要原因是〔〕A．电线的长度B．电线的横截面积 C．电线的材料D．电线的温度2. 对于某个导体电阻的大小，以下说法中正确的选项是〔〕A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．通过导体的电流减小一半，那么导体的电阻增大两倍C．当导体两端的电压和通过导体的电流为零时，导体的电阻为零D．电阻是导体本身的一种性质，与电压和电流无关在“探究影响导体电阻大小的因素〞的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是〔〕A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系在如下图的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于滑动变阻器的最左端处，此时灯泡 L恰好正常发光，电流表A和电压表V均有示数．滑动变阻器的总电阻大于灯泡L的电阻，以下判断正确的选项是〔〕A．假设保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B．假设保持P在a处不动S1仍断开，闭合S2后，A表和V表示数均不变C．假设保持P在a处不动S1仍断开，闭合S2后，A表和V表示数将变大D．假设保持S2断开，将P移至滑动变阻器最右端b，再闭合S1后，A表和V表仍均有示数5. 导体的电阻大小与以下哪个因素无关〔〕A．导体的材料B．导体的横截面积C．导体的长度D．通过导体的电流6. 关于导体的电阻，以下说法中正确的选项是〔〕A．同种材料制成的导线，横截面积大的电阻一定小B．材料不同、长度相同的导线的电阻，细的电阻一定大C．长度、粗细都相同的铜导线和铁导线，铁导线的电阻大D．长度、粗细都相同的导线，其电阻一样大1/5在研究“导体电阻的大小与哪些因素有关〞的实验中，将一根粗细均匀 的导体截成两段后分别接入电路中，如下图，那么这是用来研究〔〕A ．导体电阻与横截面积的关系B ．导体电阻与材料的关系C ．导体电阻与长度的关系D ．导体电阻与温度的关系8. 白炽灯的灯丝被烧断了，假设能搭上，可以继续使用，此时灯丝的电阻〔 〕A ．不变B ．变小C ．变大D ．无法确定9. 现有 A 、B 、C 三根同种材料制成的导线，A 和B 的长度一样， 但A 比B 粗；B 和C 一样粗细，但B 比C 短，那么A 、B 、C 三根导线中电阻最小的是〔〕 A ．A 导线 B ．B 导线 C ．C 导线D ．无法确定白炽灯泡用的时间长了，灯泡壁往往会发黑，这是灯丝在发光时温度很 高，钨先升华后凝华在灯泡壁上造成的，此时灯丝的电阻将〔〕 A ．变大 B ．变小 C ．不变 D ．条件缺乏，无法确定11. 有一盏家庭照明灯泡，正常发光时的电阻设为R 1，灯泡熄灭后的电阻 设为R 2，那么R 1与R 2 的大小关系是〔〕 ． R 1＝R 2．R 1＞R 2 C ．R 1＜R 2 ．无法确定 A BD 12. 如下图，电源电压恒定不变，当S 1闭合、S 2断开时，电压表的示数 为3V ；当S 1断开，S 2 闭合时，电压表的示数为 9V ，那么R 1:R 2为〔〕A ．1:3B ．3:1C ．1:2D ．2:113.如下图，电源电压不变，电路中电阻为R ，电流表的示数为I ，假设使电流表的示数变为4I ，那么要在电路中〔〕A ．串联一个3R 的电阻B ．并联一个3R 的电阻苏教版九年级物理第十四章第一节电阻同步测试卷C．串联一个R的电阻D．并联一个R的电阻如下图的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时〔〕A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大15.在做“伏安法测电阻〞的实验中，假设调节变阻器滑片P使被测电阻两端的电压由1V增加到2V，被测电阻的阻值〔〕A．是原来的两倍 B．是原来的一半 C．保持不变D．无法确定其大小二、填空题小阳要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取______材料做电阻丝，因为在相同条件下，这种材料的电阻值______〔填“较大〞或“较小〞〕．导线电阻R/Ω铜铝铁镍铬合金小明在探究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图象如下图，与时刻t2相比拟，时刻t1的温度较______〔填“高〞“低〞或“一样高〞〕．白炽灯灯泡内的钨丝正常工作时温度高达2000℃左右〔钨的熔点是3410℃〕，长期使用后，钨丝因升华而变细，导致灯丝电阻变________，升华后的钨又________，使灯泡内壁变黑．三、实验题小明和小华做探究“导体电阻大小与长度关系〞的实验．他们准备在图中的A、B两点间接入待研究的电阻丝，电源两端电压保持不变，忽略灯丝电阻随温度变化的影响，电阻丝的规格如下表所示：序号材料长度横截面积1锰铜合金丝L S3/52镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S〔1〕他们应选择序号为______的两根电阻丝来探究．〔2〕正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比拟电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值____________〔填“较大〞或“较小〞〕．四、综合题如下图，电源电压6V保持不变，滑动变阻器R3的最大阻值为20Ω，R2的阻值是30Ω.当开关S断开，滑片P在a端时，电流表的示数为求：（1〕R1的阻值；2〕当开关S闭合，滑片P在b端时，电流表的示数是多少？苏教版九年级物理第十四章第一节电阻同步测试卷参考答案 一、选择题1、B2、D3、C4、B5、D6、C7、C8、B9、A10、A11、B12、C13、D14、A15、C 二、填空题 16、镍铬合金 较大17、高18、大 凝华 三、实验题19、〔1〕2、4 〔2〕较大 四、综合题20、〔1〕当开关S 断开，滑片 P 在a 端时， 滑动变阻器 R 3阻值最大 R 3＝20Ω，R 1＝R －R3＝30Ω－20Ω＝10Ω．〔〕当开关S 闭合，滑片P 在b 端时，滑动变阻器R 3＝，R 1和R 2并联，2I ＝I 1＋I2＝ ＋ ＝．1/5。
