三种信号处理方法的对比分析【摘要】本文主要对三种常见的信号处理方法进行了对比分析，分别是时域分析方法、频域分析方法和小波变换方法。
首先对每种方法的原理和特点进行了详细介绍，然后分别进行了它们的优缺点比较，从而为读者提供了更清晰的了解和选择依据。
最后通过案例分析，展示了这三种方法在实际应用中的不同情况。
通过本文的研究，读者能够更全面地了解三种信号处理方法的特点和优劣，为其在具体问题中的选择提供参考。
【关键词】信号处理方法、时域分析、频域分析、小波变换、优缺点比较、案例分析、对比分析、结论。
1. 引言1.1 三种信号处理方法的对比分析信号处理方法是一种重要的数据处理方法，广泛应用于通信、图像处理、音频处理等领域。
时域分析方法、频域分析方法和小波变换方法是三种常见的信号处理方法。
这三种方法各有特点，可以根据具体的需求选择合适的方法来处理信号数据。
时域分析方法是最常见的信号处理方法之一，通过对信号波形的时间属性进行分析来揭示信号的特征。
时域分析方法可以直观地显示信号的波形，有利于了解信号的变化规律和周期性特征。
频域分析方法则是通过将信号转换到频域来分析信号的频率成分和频域特征。
频域分析可以揭示信号的频率分布情况，有利于分析信号的频谱特性和频率成分。
小波变换方法是一种在时域和频域上都具有较好性能的信号处理方法，能够同时捕捉信号的时域和频域特征。
小波变换方法在信号去噪、压缩、特征提取等方面有着广泛的应用。
通过对这三种信号处理方法进行对比分析，可以更好地了解它们各自的优缺点，从而选择最适合具体应用场景的方法。
在本文中，将对这三种信号处理方法进行深入比较和分析，并结合案例分析来展现它们的实际应用效果。
2. 正文2.1 时域分析方法时域分析方法是一种常用的信号处理方法，它主要通过对信号在时间轴上的变化进行分析来提取有用的信息。
时域分析方法主要包括信号的平均值、方差、自相关函数、互相关函数等统计量的计算，以及滤波、时域窗函数等处理技术。
连续时间系统的时域分析时域分析是对连续时间系统进行分析和研究的一种方法。
通过时域分析，可以了解系统的时间响应特性、稳定性以及系统的动态行为。
本文将从连续时间系统的时域分析方法、常用的时域参数以及时域分析在系统设计中的应用等方面进行详细介绍。
一、连续时间系统的时域分析方法连续时间系统的时域分析方法主要有两种：解析法和数值法。
1. 解析法：通过解析方法可以得到系统的解析表达式，从而分析系统的时间响应特性。
常用的解析方法包括微分方程法、拉普拉斯变换法和傅里叶变换法等。
- 微分方程法：对于线性时不变系统，可以通过设立系统输入和输出之间的微分方程，然后求解微分方程来得到系统的时间响应。
- 拉普拉斯变换法：通过对系统进行拉普拉斯变换，将微分方程转化为代数方程，从而得到系统的传递函数，进而分析系统的时间响应。
- 傅里叶变换法：通过对系统输入和输出进行傅里叶变换，将时域信号转化为频域信号，从而分析系统的频率响应。
2. 数值法：当系统的解析表达式难以获得或无法求解时，可以通过数值方法进行时域分析。
常用的数值方法包括欧拉法、中点法和四阶龙格-库塔法等。
- 欧拉法：通过差分近似，将微分方程转化为差分方程，然后通过计算差分方程的递推关系来得到系统的时间响应。
- 中点法：在欧拉法的基础上，在每个时间步长内，通过计算两个相邻时间点上的导数平均值来改进估计值，从而提高精度。
- 四阶龙格-库塔法：在中点法的基础上，通过对导数进行多次计算和加权平均，从而进一步提高精度。
二、常用的时域参数时域分析除了对系统的时间响应进行分析外，还可以提取一些常用的时域参数来描述系统的性能和特性。
1. 零点：系统的零点是指系统传递函数中使得输出为零的输入值。
2. 极点：系统的极点是指系统传递函数中使得输出无穷大的输入值。
3. 零极点图：零极点图是用来描述系统传递函数中的零点和极点分布情况的图形。
4. 频率响应：频率响应是指系统对不同频率的输入信号的响应。

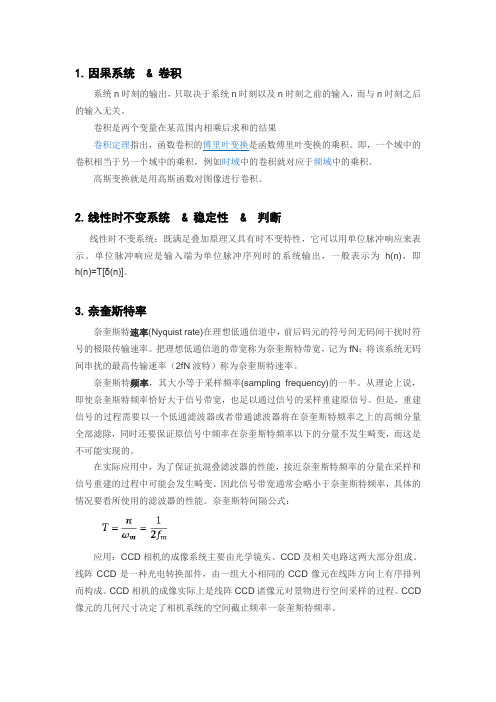

1.因果系统 & 卷积系统n时刻的输出，只取决于系统n时刻以及n时刻之前的输入，而与n时刻之后的输入无关。
卷积是两个变量在某范围内相乘后求和的结果卷积定理指出，函数卷积的傅里叶变换是函数傅里叶变换的乘积。
即，一个域中的卷积相当于另一个域中的乘积，例如时域中的卷积就对应于频域中的乘积。
高斯变换就是用高斯函数对图像进行卷积。
2.线性时不变系统 & 稳定性 & 判断线性时不变系统：既满足叠加原理又具有时不变特性，它可以用单位脉冲响应来表示。
单位脉冲响应是输入端为单位脉冲序列时的系统输出，一般表示为h(n)，即h(n)=T[δ(n)]。
3.奈奎斯特率奈奎斯特速率(Nyquist rate)在理想低通信道中，前后码元的符号间无码间干扰时符号的极限传输速率。
把理想低通信道的带宽称为奈奎斯特带宽，记为fN；将该系统无码间串扰的最高传输速率（2fN波特）称为奈奎斯特速率。
奈奎斯特频率，其大小等于采样频率(sampling frequency)的一半。
从理论上说，即使奈奎斯特频率恰好大于信号带宽，也足以通过信号的采样重建原信号。
但是，重建信号的过程需要以一个低通滤波器或者带通滤波器将在奈奎斯特频率之上的高频分量全部滤除，同时还要保证原信号中频率在奈奎斯特频率以下的分量不发生畸变，而这是不可能实现的。
在实际应用中，为了保证抗混叠滤波器的性能，接近奈奎斯特频率的分量在采样和信号重建的过程中可能会发生畸变。
因此信号带宽通常会略小于奈奎斯特频率，具体的情况要看所使用的滤波器的性能。
奈奎斯特间隔公式：应用：CCD相机的成像系统主要由光学镜头、CCD及相关电路这两大部分组成。
线阵CCD是一种光电转换部件，由一组大小相同的CCD像元在线阵方向上有序排列而构成。
CCD相机的成像实际上是线阵CCD诸像元对景物进行空间采样的过程。
CCD 像元的几何尺寸决定了相机系统的空间截止频率一奈奎斯特频率。
4.信号的傅立叶变换傅立叶变换，表示能将满足一定条件的某个函数表示成三角函数（正弦和/或余弦函数）或者它们的积分的线性组合。
动态电路瞬态过程的时域分析与复频域分析动态电路瞬态过程的时域分析与复频域分析动态电路是现代电子技术中的重要内容之一，它涉及到大量的瞬态过程。
对于这些瞬态过程的分析，常使用时域分析和复频域分析两种方法。
本文将分别对这两种方法进行介绍和分析。
一、时域分析时域分析是指对电路的时间响应进行分析。
在分析中，假设电路中的各种参数以及输入信号都是时间函数，因此需要将它们表示为某种数学形式，然后通过对这些数学形式的运算进行分析。
其中，最基本的数学工具是微积分，因为微积分可以表示出电路中的各种参数以及输入信号的变化规律。
对于时域分析来说，最常用的工具是拉普拉斯变换和傅里叶变换。
其中，拉普拉斯变换是把时间域函数转变为复频域函数的一种数学方法，它可以方便地求出电路的瞬态响应和稳态响应。
而傅里叶变换是把一个周期信号转化为谱函数的一种数学方法，它可以对电路中的各种波形进行分析和处理。
在进行时域分析时，需要注意以下几点：1.需要对电路进行合理简化：电路越简单，分析就越容易。
2.需要根据电路的性质选择合适的求解方法：对于不同的电路，可以采用不同的求解方法，例如微积分、拉普拉斯变换或傅里叶变换等。
3.需要进行量化分析：对于电路中的各种参数和信号，需要进行量化分析，例如幅度、相位角、频率等。
二、复频域分析复频域分析是指对电路的复频特性进行分析。
在分析中，假设电路中的各种参数都是复数函数，因此需要对这些复数函数进行分析。
其中，最常用的工具是复数函数的运算和分析。
与时域分析相比，复频域分析更注重电路的频率响应特性，例如幅频特性、相频特性、群延迟特性等。
而复频域分析最重要的工具是频谱分析和极坐标分析。
在进行复频域分析时，需要注意以下几点：1.需要正确理解电路的频域特性：对于不同的电路，具有不同的频域特性，例如低通滤波器、高通滤波器、带通滤波器等。
2.需要正确分析电路的复频域函数：对于电路中的各种复数函数，需要进行运算和分析，例如求导、求积、傅里叶变换等。
三种信号处理方法的对比分析信号处理是指对信号进行采样、滤波、编码、译码等操作的过程，是数字通信、雷达、声纳等系统中的重要组成部分。
在信号处理过程中，常用的方法包括时域分析、频域分析和小波变换分析。
本文将对这三种信号处理方法进行对比分析，以便读者了解它们的优缺点及适用范围。
一、时域分析时域分析是指在时间维度上对信号进行分析。
常用的时域分析方法包括时域滤波、自相关函数、互相关函数等。
时域分析的主要特点是能够直观地展现信号在时间轴上的波形变化，能够清晰地观察信号的周期性、幅度和相位等特征。
时域分析的优点是操作简单，计算速度快，适合处理对实时性要求较高的信号处理任务。
例如语音信号处理、实时通信系统等。
并且时域分析方法对于瞬态信号的处理效果较好，能够准确地捕捉信号的瞬时特征。
时域分析的局限性也比较明显。
由于时域分析直接对信号进行处理，无法很好地将频域信息展现出来，因此对于频率特征较为复杂的信号处理任务效果较差。
由于时域分析只能对信号进行整体分析，对信号内部细节特征的把握相对较弱，对信号内部的故障和噪声的探测能力有限。
三、小波变换分析小波变换分析是指将信号在时间频率维度上进行分析的一种新型信号处理方法。
小波变换将信号分解成不同尺度和不同频率的小波包，能够将信号的时域和频域特征结合起来，利于对信号的整体特征和内部细节特征进行分析。
时域分析、频域分析和小波变换分析各有其优缺点。
在实际应用中，需要根据信号的特征和处理任务的要求来选择合适的分析方法。
希望本文的对比分析能够为读者对不同信号处理方法的选择提供一些帮助。
