简述通孔安装工艺技术通孔安装工艺技术是电子元器件安装工艺的一部分，主要指的是在电路板上安装通过孔（Through-Hole）组件的技术。
通孔的安装工艺对于电路板的性能稳定性和可靠性具有重要影响。
下面将简述通孔安装工艺技术的主要内容。
首先，在通孔安装之前，需要进行电路板的表面处理。
电路板的表面处理方式主要有有机保护层和金属保护层两种。
有机保护层主要是涂覆一层保护膜在电路板的金属表面上，起到保护电路板的作用；金属保护层是将电路板表面镀上一层金属膜，可以增加电路板的导电性和焊接性能。
其次，通孔的安装过程包括钻孔、蒜孔、插件焊接等步骤。
钻孔是将孔径合适的钻头钻入电路板，形成通孔。
蒜孔是将电路板的另一侧进行穿孔处理，以便通孔组件的引脚通过蒜孔连接到另一侧的电路。
插件焊接是将通孔组件的引脚通过螺柱或焊接接头与电路板的连接点焊接，确保连接的稳固性和可靠性。
然后，在通孔安装过程中还需要注意一些关键问题。
首先是通孔的位置和尺寸的准确性，通孔的位置和孔径必须与设计规范相符，否则会导致安装不稳定或无法安装。
其次是焊点的质量，焊点必须均匀且牢固，以确保通孔组件的连接可靠。
另外，通孔组件的封装质量和引脚的形状也会影响安装的稳定性和可靠性。
最后，通孔安装工艺技术还需要进行质量检验。
质量检验是确保通孔安装质量的重要手段。
常用的检验方法有目视检验、X射线检测等。
目视检验是通过人眼观察焊点和连接孔的质量，发现焊点的缺陷、接触不良和引脚的变形等问题。
而X射线检测则可以检测隐藏在电路板底层的焊点和连接孔的质量，可以发现更为微小的问题。
综上所述，通孔安装工艺技术是电子元器件安装工艺中的重要环节。
通过正确处理电路板的表面、准确钻孔和蒜孔、牢固焊接通孔组件的引脚以及进行质量检验，可以保证通孔安装的质量稳定性和可靠性。

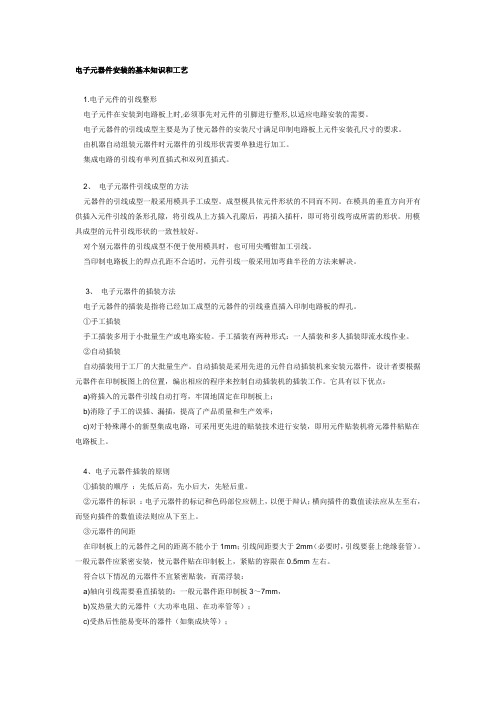

电子元器件安装的基本知识和工艺1.电子元件的引线整形电子元件在安装到电路板上时,必须事先对元件的引脚进行整形,以适应电路安装的需要。
电子元器件的引线成型主要是为了使元器件的安装尺寸满足印制电路板上元件安装孔尺寸的要求。
由机器自动组装元器件时元器件的引线形状需要单独进行加工。
集成电路的引线有单列直插式和双列直插式。
2、电子元器件引线成型的方法元器件的引线成型一般采用模具手工成型。
成型模具依元件形状的不同而不同。
在模具的垂直方向开有供插入元件引线的条形孔隙，将引线从上方插入孔隙后，再插入插杆，即可将引线弯成所需的形状。
用模具成型的元件引线形状的一致性较好。
对个别元器件的引线成型不便于使用模具时，也可用尖嘴钳加工引线。
当印制电路板上的焊点孔距不合适时，元件引线一般采用加弯曲半径的方法来解决。
3、电子元器件的插装方法电子元器件的插装是指将已经加工成型的元器件的引线垂直插入印制电路板的焊孔。
①手工插装手工插装多用于小批量生产或电路实验。
手工插装有两种形式：一人插装和多人插装即流水线作业。
②自动插装自动插装用于工厂的大批量生产。
自动插装是采用先进的元件自动插装机来安装元器件，设计者要根据元器件在印制板图上的位置，编出相应的程序来控制自动插装机的插装工作。
它具有以下优点：a)将插入的元器件引线自动打弯，牢固地固定在印制板上；b)消除了手工的误插、漏插，提高了产品质量和生产效率；c)对于特殊薄小的新型集成电路，可采用更先进的贴装技术进行安装，即用元件贴装机将元器件粘贴在电路板上。
4、电子元器件插装的原则①插装的顺序：先低后高，先小后大，先轻后重。
②元器件的标识：电子元器件的标记和色码部位应朝上，以便于辩认；横向插件的数值读法应从左至右，而竖向插件的数值读法则应从下至上。
③元器件的间距在印制板上的元器件之间的距离不能小于1mm；引线间距要大于2mm（必要时，引线要套上绝缘套管）。
一般元器件应紧密安装，使元器件贴在印制板上，紧贴的容限在0.5mm左右。
元器件的主要安装方式
电子元器件的安装方式主要有以下几种：
1. 表面贴装技术（SMT）：这是一种将元器件直接安装在印制电路板（PCB）表面的方法。
SMT 通常使用自动化设备进行组装，包括贴片机和回流焊机。
这种安装方式具有高密度、高效率和良好的可靠性。
2. 通孔安装（THM）：在这种方式中，元器件的引脚穿过电路板上的孔，并在另一侧进行焊接。
THM 常用于较大尺寸的元件或需要高强度连接的情况。
3. 插座安装：对于可插拔的元器件，如集成电路（IC），可以使用插座进行安装。
插座提供了一种方便更换元器件的方式，而无需焊接。
4. 压接安装：压接是一种无需焊接的连接方式，常用于连接电线和端子。
它通过使用压接工具将导线压接到端子上，形成可靠的电气连接。
5. 螺栓安装：对于较大或重型的元器件，如散热器、大功率电阻等，可以使用螺栓进行安装。
螺栓连接提供了更高的机械强度和更好的热传导。
6. 胶粘剂安装：在某些情况下，可以使用胶粘剂将元器件固定在电路板上。
胶粘剂可以提供额外的机械支撑和减震作用。
7. 焊接安装：焊接是将元器件引脚与电路板上的铜箔连接的传统方法。
它可以提供可靠的电气连接，但需要一定的技能和设备。
选择适当的安装方式取决于元器件的类型、尺寸、电路板设计以及最终产品的要求。
在设计和制造过程中，需要考虑到安装方式对可靠性、生产效率和成本的影响。
高低压开关设备（柜、屏、台）元器件安装调整工艺守则29 • 95精选文库元器件安装调整工艺守则 29.9521. 适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。
2. 工具气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、 （挫 刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。
3. 操作前准备工作3.1所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。
（注：合格证和说明书出厂时随机附上）3.2查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。
3.3备齐所有的安装元器件及紧固件。
3.4领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。
4. 安装要求4.1元器件安装必须按施工接线图、按标准、按工艺文件进行安装。
4.2元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和 维护。
4.3低压柜一、二次出线位置，元器件安装位置距地面不得小于250mm 以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于底图总号咼低压开关设备（柜、屏、台）共18页第1页700mm 。
旧底图总号标准化日期提出部门工艺部审定标记处数更改文件号签字日期批准文号批准兀器件安装调整工艺守则29.95咼低压开关设备（柜、、屏、台）共18页第2页4.4在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。
4.5显示元件及按钮的颜色排列见二次配线工艺守则。
4.5.1在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。
4.6所有元器件应按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。
电子行业电子装配基础工艺1.引言在现代电子行业中，电子装配是一个至关重要的环节。
电子装配涉及到将各类电子器件组装到电路板上，以便实现电子产品的功能。
电子装配基础工艺是指一系列的步骤和技术，用于完成电子器件的安装和连接。
本文将介绍电子行业中常见的电子装配基础工艺。
2.元器件安装元器件安装是电子装配的第一步。
在元器件安装过程中，操作人员需要将各类电子元器件精确地安装到指定的位置上。
这些元器件包括电阻、电容、二极管、晶体管等。
元器件安装可以使用手工进行，也可以借助自动化设备完成。
以下是常见的元器件安装工艺：2.1 手工贴片手工贴片是一种传统的元器件安装方式。
在手工贴片中，操作人员使用镊子或吸嘴等工具，将元器件逐个贴片到印刷电路板上。
这种方式的优点是成本低，适用于小批量生产。
然而，手工贴片的速度比较慢，容易出现误差。
2.2 自动贴片自动贴片是一种高效的元器件安装方式。
在自动贴片中，操作人员通过自动贴片机，将元器件从供料器中自动吸取，然后精确地贴片到印刷电路板上。
自动贴片机可以实现高速、高准确度的贴片过程，适用于大规模生产。
然而，自动贴片设备的价格较高。
3.焊接工艺焊接是电子装配中常见的连接技术，通过焊接可以将元器件或电路板上的导线连接起来。
下面是两种常见的焊接工艺：3.1 手工焊接手工焊接是一种传统的焊接方式。
在手工焊接过程中，操作人员使用焊台和焊锡，通过手工将焊锡熔化，将元器件和导线焊接在一起。
手工焊接的优点是灵活性高，可以适应多种焊接情况。
然而，手工焊接需要操作人员具备一定的焊接技能，且焊接质量容易受到人为因素影响。
3.2 波峰焊接波峰焊接是一种自动化的焊接工艺。
在波峰焊接中，电路板经过预热并涂上焊剂，然后通过传送带将焊剂涂层的电路板送入波峰焊接机中。
波峰焊接机通过波峰将焊锡液形成焊点，将元器件和导线固定在一起。
波峰焊接的优点是高效、稳定、一致的焊接质量，适用于大规模生产。
4.检测与质量控制为了保证电子装配产品的质量，检测与质量控制是必不可少的环节。

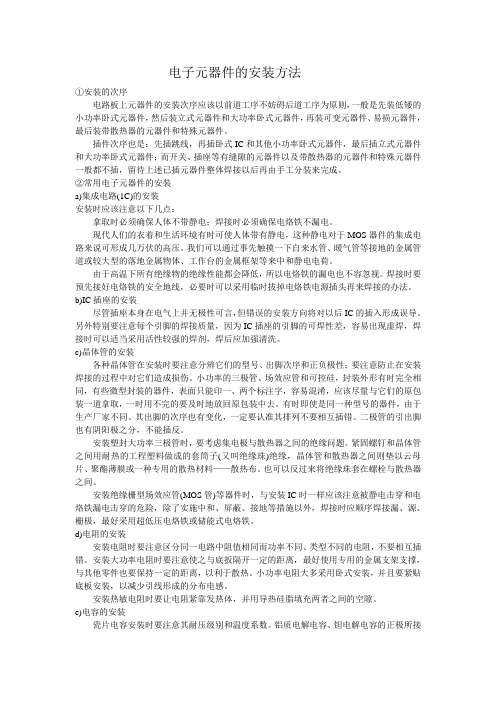

电子元器件的安装方法①安装的次序电路板上元器件的安装次序应该以前道工序不妨碍后道工序为原则，一般是先装低矮的小功率卧式元器件，然后装立式元器件和大功率卧式元器件，再装可变元器件、易损元器件，最后装带散热器的元器件和特殊元器件。
插件次序也是：先插跳线，再插卧式IC和其他小功率卧式元器件，最后插立式元器件和大功率卧式元器件；而开关、插座等有缝隙的元器件以及带散热器的元器件和特殊元器件一般都不插，留待上述已插元器件整体焊接以后再由手工分装来完成。
②常用电子元器件的安装a)集成电路(1C)的安装安装时应该注意以下几点：拿取时必须确保人体不带静电；焊接时必须确保电烙铁不漏电。
现代人们的衣着和生活环境有时可使人体带有静电，这种静电对于MOS器件的集成电路来说可形成几万伏的高压。
我们可以通过事先触摸一下自来水管、暖气管等接地的金属管道或较大型的落地金属物体、工作台的金属框架等来中和静电电荷。
由于高温下所有绝缘物的绝缘性能都会降低，所以电烙铁的漏电也不容忽视。
焊接时要预先接好电烙铁的安全地线，必要时可以采用临时拔掉电烙铁电源插头再来焊接的办法。
b)IC插座的安装尽管插座本身在电气上并无极性可言，但错误的安装方向将对以后IC的插入形成误导。
另外特别要注意每个引脚的焊接质量，因为IC插座的引脚的可焊性差，容易出现虚焊，焊接时可以适当采用活性较强的焊剂，焊后应加强清洗。
c)晶体管的安装各种晶体管在安装时要注意分辨它们的型号、出脚次序和正负极性；要注意防止在安装焊接的过程中对它们造成损伤。
小功率的三极管、场效应管和可控硅，封装外形有时完全相同，有些微型封装的器件，表面只能印一、两个标注字，容易混淆，应该尽量与它们的原包装一道拿取，一时用不完的要及时地放回原包装中去。
有时即使是同一种型号的器件，由于生产厂家不同、其出脚的次序也有变化，一定要认准其排列不要相互插错。
二极管的引出脚也有阴阳极之分，不能插反。
安装塑封大功率三极管时，要考虑集电极与散热器之间的绝缘问题。
怎样安装和焊接电子电路中的电子元器件电子电路中的元器件通常采纳卧式安装。
安装时要对电子元器件的引线成形。
电子元器件引线的成形主要是为了满意安装尺寸与电路板的协作等要求。
引线成形时要留意引线不应在根部弯曲，弯曲处的圆角半径R要大于两倍的引线直径。
弯曲后的两根引线要与元件本体垂直，且与元件中心位于同一平面内。
元器件的标志符号应方向全都，便于观看。
在安装电子元器件时，电阻、电容、晶体管和集成电路的标记和色码应当朝上，易于辨认。
若安装方向在工艺图样上没有明确规定时，必需以某一基准来统一元器件的安装方向。
对于有极性的元器件，可通过极性标记方向打算安装方向，如电解电容、晶体二极管等。
安装时只要求能看出极性标记即可。
安装挨次应当为先轻后重，先里后外，先低后高。
如先安装卧式电阻、二极管，再安装立式电阻、电容和三极管，最终安装大体积元器件，如大电容、变压器等。
在安装较大、较重的元器件，像大电解电容、变压器、扼流圈及磁棒等时，必需用金属固定件或固定架加强固定。
在焊接前，要做的预备工作之一是对电子元器件引线进行处理。
一般电子元器件的引线都比较长，当焊接到电路板上时要将引线剪短，但也不要剪得过短，至少要保留5mm左右。
晶体管的引线要留得长一些，其长度应大于10mm。
保留部分的引线的表面要刮除洁净，若已有镀层的就不要刮了。
刮除后要进行上锡处理，即用松香和焊锡在元件脚上搪上一层较薄的锡。
焊接前要做的预备工作之二是预备电烙铁。
一般电子元件的焊接选用20W或25W的电烙铁就可以了。
若焊接导线及电缆可选用40～75W的电烙铁。
焊接较大元件时可选用100W以上的电烙铁。
电烙铁的头上应保持清洁，为了简单焊接、传热效果好，应在烙铁头上镀上一层锡钎料。
假如是新的烙铁，使用前应按需要将烙铁头挫成肯定外形，再通电加热，把烙铁沾上锡钎料在松香中来回摩擦，直至烙铁头上镀上一层锡。
用久了的烙铁表面会产生氧化层，有时会凹凸不平，此时应挫去氧化层，在修整后再镀锡。
贴片式元器件的安装与测试一、贴片式元器件简介贴片式元器件（Surface Mount Device，简称SMD）是一种加工精度高、体积小、重量轻、可靠性高的电子元器件，已广泛应用于电子产品中。
二、贴片式元器件的安装贴片式元器件的安装分为手工贴装和自动贴装两种方式。
1. 手工贴装手工贴装适用于样机或需要紧急处理的少量元器件安装。
具体操作流程如下：（1）将SMD元器件按照图纸上的要求拆下来，用吸锡器或吸嘴把元器件从膜冷板上吸起来。
（2）同种元器件用手指捏在指甲缝中，然后用镊子拿起，尽量保持元器件的正确方向。
（3）将元器件搭放在部件点位上，使用电烙铁和焊锡搭配使用，注意控制镊子和烙铁的温度，避免过热损坏元器件。
2. 自动贴装自动贴装是现在工厂化生产的主要方式。
自动贴装生产线具有高效、准确、自动化的特点，是现代电子生产必不可少的工具。
（1）搭配使用载带上的元器件，是安装自动化的重要手段。
将元器件粘扣在载带上，然后将载带与自动贴装机连接即可。
（2）调整自动贴装机的锡膏块、联盟块等相关工艺参数，并根据产品样式调整焊点参数，例如铅柱长度、间距、角度等。
（3）将已标识好的PCB板放入机器中，机器自动进行元器件的定位、抽取、印制锡膏、粘贴元器件等步骤。
三、贴片式元器件的测试1. 万用表测试万用表对于测试电子元器件具有广泛的适用性和可靠性。
一般通过万用表测试的元器件包括电感、电容、电阻等。
测试过程如下：（1）将测试电源接触在电容电极上，同时将万用表的测试笔也接触在元器件的两极上，开始测试。
（2）通过之前的判断得出元器件的实际数值，进行比较，判断元器件是否损坏或者参数是否正确。
2. 调试测试仪测试调试测试仪是用于测试SMD元器件的专项工具，既可以测试贴片式有源器件，也可以测试有源器件。
调试测试仪具有测试精度高、速度快、使用方便等特点，是目前工厂化生产必不可少的专业工具。
（1）将被测试的元器件平铺在测试仪测试平台的电路上，然后将测试仪连接到元器件。
元器件安装工艺概要什么是元器件安装工艺?元器件安装工艺是指将一系列元器件（如电阻、电容、晶体管等）安装到电路板上的过程。
该工艺需要遵循一定的规范和步骤，以确保电路板的可靠性和稳定性。
元器件安装工艺的步骤步骤一：PCB准备在元器件安装之前，需要对PCB（Printed Circuit Board）进行准备工作，包括布线、板厚、板材、电路图设计等。
同时还需要检查PCB板的表面质量是否符合生产要求。
步骤二：元器件安装元器件安装需要按照一定的规范和步骤进行，如下所示：1.元器件预备：包括检查元器件数量、型号、规格是否符合要求。
2.插件元器件安装：将插件元器件（如表面贴装电阻、电容）用电吹风或其他工具吹热，通过SMT贴装机进行安装。
3.焊接元器件安装：像晶体管这样不易插入PCB板的元器件需要进行焊接，使用自动焊机或手工焊进行。
步骤三：检查和测试元器件安装完成后，需要进行检查和测试，包括视觉检查、功能测试和电气测试等。
这些测试的目的是确保元器件安装正确、连接可靠，仪器性能稳定。
元器件安装工艺的注意事项1.注意元器件的取放顺序和放置位置。
2.选择合适的焊接工艺和方法。
3.注意防静电、温度和湿度等因素，以防止元器件在安装过程中受损。
4.定期检查设备、仪器，确保其处于正常工作状态。
元器件安装工艺的优点和局限性元器件安装工艺的优点：1.安装效率高，可自动化生产，提高生产效率。
2.安装精度高，能够确保元器件安装的正确性和连接的可靠性。
3.设备占用空间小，可大大节省生产空间。
元器件安装工艺的局限性：1.需要高质量的PCB板，否则会影响元器件的安装和连接质量。
2.元器件的取放、焊接过程需要技术工人进行，需要培训和考核电路板生产操作工人。
3.焊点质量对产品质量影响较大，直接关系到产品的可靠性和稳定性。
元器件安装工艺是电路板制造的关键步骤之一，在电子制造行业中广泛应用。
该工艺需要按照一定规范进行，注意细节和质量要求，才能够确保电路板的质量和性能。
