铂电阻检定规程学习

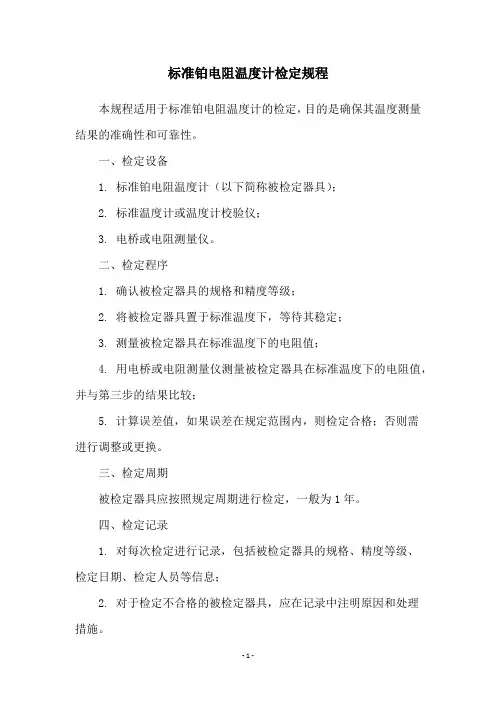

标准铂电阻温度计检定规程
本规程适用于标准铂电阻温度计的检定，目的是确保其温度测量结果的准确性和可靠性。

一、检定设备
1. 标准铂电阻温度计（以下简称被检定器具）；
2. 标准温度计或温度计校验仪；
3. 电桥或电阻测量仪。

二、检定程序
1. 确认被检定器具的规格和精度等级；
2. 将被检定器具置于标准温度下，等待其稳定；
3. 测量被检定器具在标准温度下的电阻值；
4. 用电桥或电阻测量仪测量被检定器具在标准温度下的电阻值，并与第三步的结果比较；
5. 计算误差值，如果误差在规定范围内，则检定合格；否则需
进行调整或更换。

三、检定周期
被检定器具应按照规定周期进行检定，一般为1年。

四、检定记录
1. 对每次检定进行记录，包括被检定器具的规格、精度等级、
检定日期、检定人员等信息；
2. 对于检定不合格的被检定器具，应在记录中注明原因和处理
措施。

五、检定结果处理
1. 对于检定合格的被检定器具，应在其上标注检定日期和检定机构；
2. 对于检定不合格的被检定器具，应按照规定进行处理，不得继续使用。

MV_RR_CNG_0029 标准铂电阻温度计检定规程1. 标准铂电阻温度计检定规程说明编号 JJG 160—1992名称 （中文）标准铂电阻温度计检定规程（英文）Verification Regulation of the Standard Platinum ResistanceThermometer归口单位 中国计量科学研究院起草单位 中国计量科学研究院主要起草人 王玉兰 (中国计量科学研究院)批准日期 1992年6月15日实施日期 1992年12月1日替代规程号JJG 160-89 适用范围 本规程适用于新制造、使用中及修理后的测量范围为0～419.527℃的标准铂电阻温度计的检定。

主要技术 要求 1 外观尺寸2 结构3 电阻特性4 稳定性5 热性能和其它性能是否分级 否检定周期（年） 2附录数目3 出版单位 中国计量出版社检定用标准物质相关技术文件备注2. 标准铂电阻温度计检定规程摘要一 概 述标准铂电阻温度汁(以下简称温度计)是根据金属铂的电阻随温度变化而变化的规律来测量温度的。

在0～419.527℃温区内，1990年国际温标(ITS－90) 采用标准铂电阻温度计作为温标的内插仪器，它使用一组规定的定义固定点和参考函数和相应的差值函数内插。

在0～419.527℃温区内，温度t 由下列公式确定：W r (t )＝C 0 f i ∑=91C i 〔(t /℃－481)/481〕i (1)t /℃＝D 0i ∑=91D i 〔(W r (t )－2.64)/1.64〕i (2)116△W8(t)＝W(t)－W r(t) (3)△W8(t)＝a8〔W(t)－1〕＋b8〔W(t)－1〕2(4)式中 W r(t)——参考函数，在0～419.527℃范围内参考函数W r(t)的数值表见附录1；C i及D i——系数，可参看《1990年国际温标宣贯手册》表2－2；△Wε(t)——差值函数；W(t)——电阻比；a8和b8——温度计分度系数。

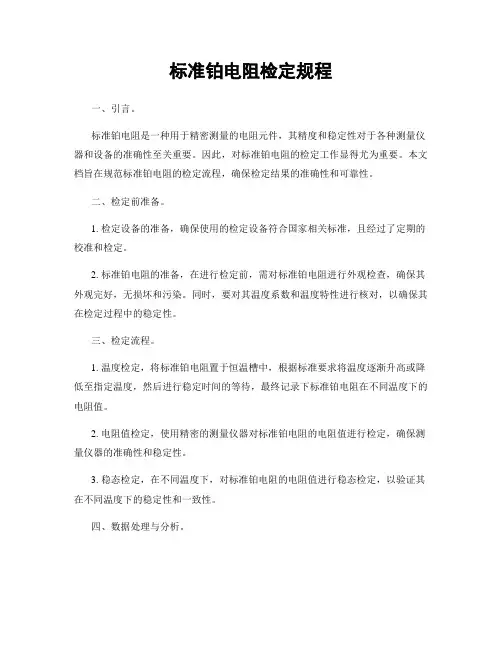

标准铂电阻检定规程一、引言。

标准铂电阻是一种用于精密测量的电阻元件，其精度和稳定性对于各种测量仪器和设备的准确性至关重要。

因此，对标准铂电阻的检定工作显得尤为重要。

本文档旨在规范标准铂电阻的检定流程，确保检定结果的准确性和可靠性。

二、检定前准备。

1. 检定设备的准备，确保使用的检定设备符合国家相关标准，且经过了定期的校准和检定。

2. 标准铂电阻的准备，在进行检定前，需对标准铂电阻进行外观检查，确保其外观完好，无损坏和污染。

同时，要对其温度系数和温度特性进行核对，以确保其在检定过程中的稳定性。

三、检定流程。

1. 温度检定，将标准铂电阻置于恒温槽中，根据标准要求将温度逐渐升高或降低至指定温度，然后进行稳定时间的等待，最终记录下标准铂电阻在不同温度下的电阻值。

2. 电阻值检定，使用精密的测量仪器对标准铂电阻的电阻值进行检定，确保测量仪器的准确性和稳定性。

3. 稳态检定，在不同温度下，对标准铂电阻的电阻值进行稳态检定，以验证其在不同温度下的稳定性和一致性。

四、数据处理与分析。

在完成标准铂电阻的检定后，需对所得数据进行处理与分析。

首先，对检定结果进行统计分析，计算其平均值和标准偏差，以评估检定结果的准确性和稳定性。

其次，将检定结果与标准要求进行对比，确保检定结果符合标准要求。

五、结果记录与报告。

最后，将检定结果记录在检定报告中，并加盖检定单位的公章。

检定报告应包括标准铂电阻的基本信息、检定过程中所用的设备和方法、检定结果及分析、检定人员签名等内容，以便于日后的追溯和管理。

六、结论。

本文档对标准铂电阻的检定规程进行了详细的阐述，旨在规范检定流程，确保检定结果的准确性和可靠性。

通过严格遵循本文档所述的检定规程，可有效提高标准铂电阻的检定质量，为各种测量仪器和设备的准确性提供可靠的保障。

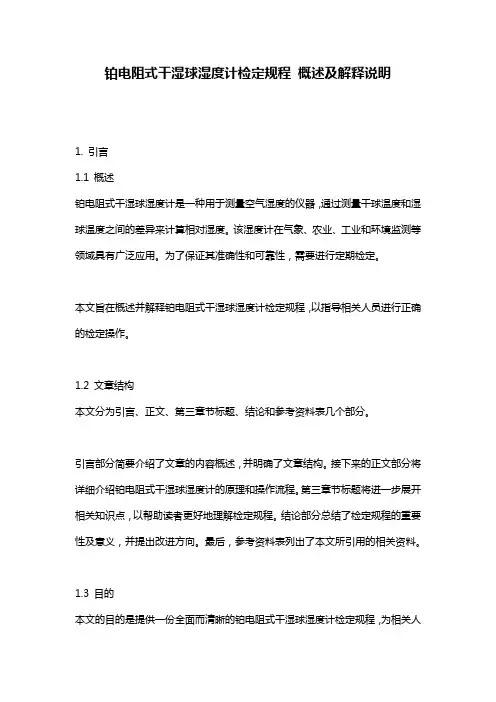

铂电阻式干湿球湿度计检定规程概述及解释说明1. 引言1.1 概述铂电阻式干湿球湿度计是一种用于测量空气湿度的仪器，通过测量干球温度和湿球温度之间的差异来计算相对湿度。

该湿度计在气象、农业、工业和环境监测等领域具有广泛应用。

为了保证其准确性和可靠性，需要进行定期检定。

本文旨在概述并解释铂电阻式干湿球湿度计检定规程，以指导相关人员进行正确的检定操作。

1.2 文章结构本文分为引言、正文、第三章节标题、结论和参考资料表几个部分。

引言部分简要介绍了文章的内容概述，并明确了文章结构。

接下来的正文部分将详细介绍铂电阻式干湿球湿度计的原理和操作流程。

第三章节标题将进一步展开相关知识点，以帮助读者更好地理解检定规程。

结论部分总结了检定规程的重要性及意义，并提出改进方向。

最后，参考资料表列出了本文所引用的相关资料。

1.3 目的本文的目的是提供一份全面而清晰的铂电阻式干湿球湿度计检定规程，为相关人员提供正确的操作指南。

通过本文的阐述，读者将理解铂电阻式干湿球湿度计的原理和测量方法，并能够根据检定规程进行准确、可靠的检定工作。

同时，本文也旨在强调检定规程对于保证仪器准确性和可靠性的重要性，并提出改进方向以进一步优化检定过程。

以上是1. 引言部分的内容介绍，请根据需要补充或修改相关信息。

2. 正文：2.1 铂电阻式干湿球湿度计简介：铂电阻式干湿球湿度计是一种常用的湿度测量仪器，可用于测量空气中的相对湿度。

该仪器由两个温度传感器和一个水箱组成。

其中一个温度传感器（干球温度传感器）测量空气中的干球温度，另一个温度传感器（湿球温度传感器）则通过蒸发作用测量空气中的湿球温度。

通过比较这两个温度值可以确定空气中的相对湿度。

2.2 检定流程和步骤：铂电阻式干湿球湿度计的检定是为了确保其准确性和可靠性。

以下是该检定流程的一般步骤：1. 确定检定设备：选择适当的检定设备，包括标准温湿计、恒温恒湿设备等。

2. 准备工作：将铂电阻式干湿球湿度计放置在稳定环境中，使其与周围环境达到热平衡。

铂电阻温度计检定操作程序.doc
1 范围
本程序规定了铂电阻温度计检定实验操作方法。

本程序适用于在计量检测中心理化室铂电阻温度计检定作业。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

工业铂、铜热电阻检定规程JJG 229
检定/校准工作程序DSHJL/CX08
3 安全总则
3.1危害识别
3.1.1检定过程中存在高温、低温风险可能造成操作人员烫伤、冻伤。

3.1.2检定过程中存在油烟可能造成人员咳呛中毒。

3.1.3检定过程中油槽油位低于加热丝可能造成火灾事故。

3.1.4刨冰操作中可能存在机械伤害事故。

3.1.5标准铂电阻温度计使用过程中较大的震动可能造成温度计损坏。

3.2 防范措施
3.2.1作业前班组负责人就作业安全风险进行安全交底。

3.2.2操作该设备的人员应经过安全培训，掌握安全方面存在的风险及防范措施和应急处理方法。

3.2.3按要求穿戴劳保用品：手套，口罩，劳保衣裤，劳保鞋。

3.2.4检定过程中保持全程通风。

3.2.5设备运行过程中操作人员随时检查油位，确保油位高于加热丝。

3.2.6严禁在刨冰机转动时加冰或用手掏出冰口的冰。

3.2.7标准铂电阻温度计使用过程中应轻拿轻放，避免较大震动。

4 操作要求
中油独石化公司信息网络公司计量检测中心。

jjg 229-2010,工业铂,铜热电阻检定规程[s] 解释说明1. 引言1.1 概述本文将详细解释和讨论JJG 229-2010工业铂、铜热电阻检定规程[s]的内容。

通过深入剖析该规程，我们可以更好地理解工业铂、铜热电阻检定的流程、方法与要点。

同时，文章还会介绍工业铂、铜热电阻的基本概念和背景知识，为后续内容提供必要的前提了解。

1.2 文章结构文章从引言开始，共分为五个主要部分进行阐述。

首先是引言部分，对整篇文章进行简要介绍，并概述了每个章节的主要内容。

其次是JJG 229-2010简介，该部分将对规范进行概述，并明确其适用范围和目的与意义。

第三章探讨了工业铂热电阻检定规程，包括简介、检定流程以及相关方法与要点。

接下来是本文重点讨论的铜热电阻检定规程[s]解释说明，在该章节中将详细说明铜热电阻的基本情况、检定流程以及相关方法与要点。

1.3 目的本文旨在提供读者对于JJG 229-2010工业铂、铜热电阻检定规程[s]的全面理解，并为工业铂、铜热电阻的检定提供准确的解释和说明。

通过阅读本文，读者将能够了解工业铂、铜热电阻检定所遵循的规范和流程，掌握相应的方法与要点，从而保证在实际工作中能够正确、可靠地进行铂、铜热电阻的检定工作。

同时，本文也为进一步讨论和发展方向提供了思路和参考。

在文章末尾，我们将总结主要观点，并给出进一步讨论和发展方向的建议。

通过本文的阅读，希望能够为相关领域的专业人士提供实用且有价值的信息。

2. jjg 229-2010简介:2.1 规范概述:jjg 229-2010是国家质量监督检验检疫总局发布的工业铂、铜热电阻检定规程，该规程旨在提供准确和可靠的工业铂和铜热电阻的检定方法和要求，以确保其测量结果的准确性和可追溯性。

2.2 规范适用范围:jjg 229-2010适用于各类工业生产和测试过程中使用的铂、铜热电阻的检定。

这些热电阻广泛应用于温度测量领域，包括但不限于化工、冶金、能源、电力等行业。

工业铂、铜热电阻检定规程
工业铂、铜热电阻检定规程是指对工业热电阻进行检定的具体规程。

以下是一般情况下常见的工业铂、铜热电阻检定规程的主要内容：
1. 检定对象：包括工业铂热电阻和工业铜热电阻。

2. 检定方法：通常采用标准电流源和标准测温仪进行检定。

检定时，将标准电流源与待检热电阻连接，通过标准测温仪测量热电阻的电阻值，并与标准值进行比较。

3. 检定标准：根据国家标准或行业标准，确定热电阻的检定标准。

一般情况下，工业铂热电阻的检定标准为GB/T 1617-
2009《铂铑型工业抵抗温度计》或IEC60751-2008《铂铑型抵
抗温度元件第一部分：概述和选择》等；工业铜热电阻的检定标准为国际电工委员会(IEC)的IEC 60751或IEC584等。

4. 检定环境：检定过程中，要求在恒定的环境温度下进行，以保证测量的准确性。

5. 检定记录：对于每次检定，需要记录检定的日期、环境温度、使用的标准电流源和标准测温仪、热电阻的序列号和规格、检定结果等信息，并签名确认。

6. 检定周期：一般情况下，工业热电阻的检定周期为1年，但具体的检定周期可以根据热电阻的使用情况和环境条件进行具体确定。

以上是一般情况下常见的工业铂、铜热电阻检定规程的主要内容，具体的规程还需根据国家标准、行业标准以及企业的实际情况进行确定。

标准铂电阻温度计检定细则1 范围本规程适用于-189.3442℃～+660.323℃（或各分温区）工作基准，一等和二等标准铂电阻温度计的首次检定和后续检定。

2 技术要求2.1外观尺寸2.1.1温度计应标有制造厂的铭牌标志，出厂编号，温度计及其感温元件的支撑骨架应完整无裂痕。

保护管内不应有任何碎片，各部件之间应固定牢固。

2.1.2使用在600℃以上的温度计其外护管的长度为510mm±10mm，使用在600℃以下的温度计其外护管的长度为470mm±10mm，其外径均小于6mm～7.5mm。

管的外壁需进行抑制热辐射的处理。

感温元件应位于保护管顶端60mm范围内。

2.1.3温度计外套应干净，无油污或其他附着物。

2.2 结构2.2.1 温度计感温元件应采用无应力结构，温度变化时感温元件的铂丝应能自由的膨胀和收缩。

2.2.2 温度计为四端电阻器，即从感温元件两端各引出两根引线，外引线末端应焊接紫铜接线片。

2.2.3 温度计的外护管应密封，管内应充含有氧气的干燥空气，外护管不得有破损、划痕及析晶。

3环境要求环境温度为15～30℃、相对湿度不大于80%。

4检定项目和检定方法4.1 外观检查检查温度计外观，应符合本规程的规定。

4.2 工作电流温度计工作电流为1mA4.3 绝缘电阻的测量环境温度为15～30℃、相对湿度不大于80%，用兆欧表测量温度计手柄的金属外壳和引线之间的电阻，不应小于20MΩ。

4.4温度计的清洗经外观检查合格的温度计，在退火前及铝凝固点检定前应用无水乙醇将温度计保护管擦洗干净，擦洗过的温度计不应用手或其他物品接触及其保护管表面，以防止在高温下析晶。

4.5首次检定温度计的稳定性检查在600或660℃退火4h随炉温将至420℃以下，取出温度计测量Rtp 和上限Wt，然后在600或660℃退火100h随炉温将至420℃以下，测量Rtp ，再在600或660℃退火100h，测量Rtp，温度计在600或660℃进行100h退火前后的Rtp最大差值换算成温度应符合规程的规定。

福禄克计量校准部，李欣第三，这个新的要求只涉及AA 级和A 级(使用0.02级测温仪表)铂电阻的检定，而B 和C 不适用。

所以对于只检定B 和C 级铂电阻的用户，新的规程没有什么影响。

第四，测温仪表的指标。

由于需要在用户计量实验室直接测量二等铂电阻的水三相点值，同时AA 级铂电阻的准确度要求也比较高。

因此要求测温仪的准确度更高。

按照规程的要求，A 级和AA 级要使用0.005级及以上测温仪，也就是50ppm ！由于实际测量的是电阻值，因此应该理解为电阻的测量准确度。

目前很多用户使用的是通用六位半和七位半台式数字表。

这些数字表给出的最佳准确度实际上是直流电压的测量准确度，而其电阻准确度往往会大于这个值。

例如市面上常见的六位半数字表，虽然其直流电压准确度可高达24ppm ，但是其一年期的电阻准确度却只有100ppm 。

显然不满足规程的要求。

对于市面上常见的七位半数字表，其一年期的电阻准确度指标为56ppm 读数+7ppm 量程，也同样不能满足规程0.005级（也就是50ppm ）的要求。

因此必须要选择准确度等级更高的电测仪器。

第五，结果的计算和评价。

1998年版工业铂电阻规程中，对于R0和R100的计算，大量使用了电阻相对于温度的微分值，如dR/dt ，算法显得繁琐。

2010版中，使用电阻比W 值来描述，公式更加准确和简单。

用户可以直接从二等铂电阻的检定证书中插到W0和W100的值，计算更加方便。

这里值得一提的是，公式的修改给部分用户造成迷惑，以为计算方法变了，计算结果也不同了。

实际上，虽然计算公式的形式上有所改变，但前后两版的公式实际上是可以互相推导出来的，计算得到的结果是相同的。

在对计算结果的评价上，新规程有了明显的变化。

以前主要是看α值是否合格，新版规程不仅要评价α值，同时也要评价R0和R100，三个值都合格才算合格。

这实际上提高了对于工业铂电阻的要求，有利于在保证工业生产中测量温度的准确度。

铂电阻操作规程
一、绝缘电阻测试
1. 对仪表进行维护。

2. 断开仪表的接线。

3. 使用数字兆欧表检查铂电阻相与相及相与地间的电阻值。

4. 作好记录，恢复仪表接线。

5. 恢复仪表的正常工作。

二、示值检定
1. 将使用铂电阻的测量参数设为维护方式。

2. 断开铂电阻回路的电源。

3. 拆下需更换铂热电阻的接线，做好标记。

4. 拆下需检定的铂热电阻。

5. 利用FLUKE恒温炉与标准温度计进行比较完成检定。

6. 重新安装铂热电阻，给仪表上电,检查参数显示。

三、更换铂电阻
1. 断开待更换铂电阻回路的电源。

2. 拆下需更换铂热电阻的接线，记好接线顺序。

3. 拆下需更换的铂热电阻。

4. 安装新铂热电阻。

5. 利用FLUKE测量新铂电阻的温度示值。

6. 恢复铂电阻接线。

7. 恢复铂电阻供电，检查参数显示。

四、更换套管
1. 停止待更换套管铂电阻回路运行，放空相应管线。

2. 断开待更换套管铂电阻回路的电源。

3. 拆下需更换套管铂热电阻的接线，记好接线顺序。

4. 拆下需更换套管的铂热电阻。

5. 拆下旧套管，安装新套管。

6. 给管线缓慢充压并随时检漏。

7. 在套管内加入适量的导热油。

8. 安装铂热电阻；恢复接线。

9. 恢复回路电源，检查参数显示。
