绝缘电阻表的使用方法及注意事项一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。

用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。

电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。

有的标准规定每kV电压，绝缘电阻不小于1MΩ等。

在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。

如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。

如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。

在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全。

二、绝缘电阻的结构及组成：（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。

直流高压的产生一般有三种方法。

第一种手摇发电机式。

我国生产的兆欧表约80%是采用这种方法。

第二种是通过市电变压器升压，整流得到直流高压。

一般市电式兆欧表采用的方法。

第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。

（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。

它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。

表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。

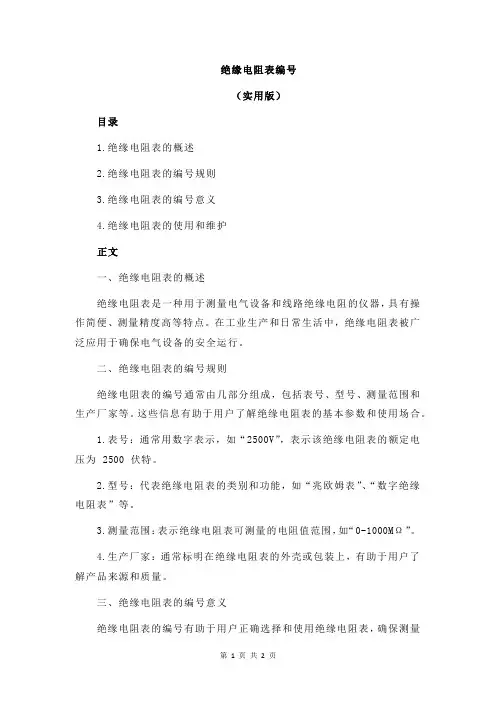

绝缘电阻表编号（实用版）目录1.绝缘电阻表的概述2.绝缘电阻表的编号规则3.绝缘电阻表的编号意义4.绝缘电阻表的使用和维护正文一、绝缘电阻表的概述绝缘电阻表是一种用于测量电气设备和线路绝缘电阻的仪器，具有操作简便、测量精度高等特点。

在工业生产和日常生活中，绝缘电阻表被广泛应用于确保电气设备的安全运行。

二、绝缘电阻表的编号规则绝缘电阻表的编号通常由几部分组成，包括表号、型号、测量范围和生产厂家等。

这些信息有助于用户了解绝缘电阻表的基本参数和使用场合。

1.表号：通常用数字表示，如“2500V”，表示该绝缘电阻表的额定电压为 2500 伏特。

2.型号：代表绝缘电阻表的类别和功能，如“兆欧姆表”、“数字绝缘电阻表”等。

3.测量范围：表示绝缘电阻表可测量的电阻值范围，如“0-1000MΩ”。

4.生产厂家：通常标明在绝缘电阻表的外壳或包装上，有助于用户了解产品来源和质量。

三、绝缘电阻表的编号意义绝缘电阻表的编号有助于用户正确选择和使用绝缘电阻表，确保测量结果的准确性和可靠性。

此外，编号还可以方便生产厂家和维修人员对产品进行管理、维护和维修。

四、绝缘电阻表的使用和维护为了保证绝缘电阻表的准确性和可靠性，用户需要注意以下几点：1.使用前，应检查绝缘电阻表的外观和接线是否完好，保证表笔和测量线路的连接正确。

2.在测量过程中，应避免触碰其他设备和线路，以免影响测量结果。

3.使用结束后，应及时关闭绝缘电阻表，并将表笔收纳到保护套内，防止损坏。

4.定期对绝缘电阻表进行维护和校准，确保测量精度。

总之，绝缘电阻表的编号有助于用户了解其基本参数和使用场合，正确选择和使用绝缘电阻表，从而确保电气设备的安全运行。

绝缘电阻表的使用步骤绝缘电阻表是一种用于测试电器和电气设备绝缘性能的仪器，它通过测量该设备中的绝缘电阻来判断其是否安全可靠。

以下是绝缘电阻表使用步骤的详细介绍。

步骤一：选择适当的量程和电压绝缘电阻表的量程和电压应选择适当的值，以确保测试数据的准确性和安全性。

根据被测试设备的额定电压等级和绝缘材料的厚度，选择合适的电压和量程，一般来说，电压越高，量程也应相应增加。

步骤二：准备测试仪器在进行测试前，需要先对测试仪器进行准备。

打开绝缘电阻表，并根据电源电压进行设置。

接下来，将测试线夹子连接到被测试设备的两个端点上，并保证良好接触。

同时确认测试仪器的接地端是否正常连接。

步骤三：开始测试开始测试前，需要先将被测试设备所有开关关闭，并断开所有功率线。

接下来，按下测试按钮，等待绝缘电阻表测量完成，在显示屏上读取测试结果。

一般来说，测试时间为1-10分钟之间。

步骤四：分析测试数据在测量完成后，需要对测试数据进行分析，查看测试结果是否符合设计规范。

如果测试数据正常，即设备的绝缘电阻足够高，则设备安全可靠。

如果测试数据异常，应及时确定故障原因，并进行修复。

步骤五：結束測試当测试完成后，应先关闭测试时使用的开关和电源，并将测试线夹子从被测试设备上拆下，接着关闭绝缘电阻表。

在结束测试前，应清洁并保护测试仪器，确保下次使用时设备状态正常。

以上就是绝缘电阻表使用步骤的详细介绍。

需要提醒的是，在使用绝缘电阻表的过程中，一定要牢记安全第一，并按照说明书上的步骤进行操作。

这样才能保证测试结果的准确性，同时保证测试人员的安全。

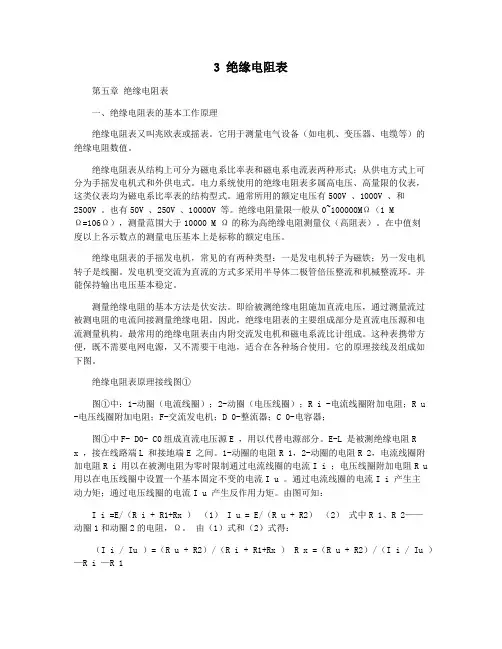

3 绝缘电阻表第五章绝缘电阻表一、绝缘电阻表的基本工作原理绝缘电阻表又叫兆欧表或摇表。

它用于测量电气设备（如电机、变压器、电缆等）的绝缘电阻数值。

绝缘电阻表从结构上可分为磁电系比率表和磁电系电流表两种形式；从供电方式上可分为手摇发电机式和外供电式。

电力系统使用的绝缘电阻表多属高电压、高量限的仪表，这类仪表均为磁电系比率表的结构型式。

通常所用的额定电压有500V 、1000V 、和2500V 。

也有50V 、250V 、10000V 等。

绝缘电阻量限一般从0~100000MΩ（1 MΩ=106Ω），测量范围大于10000 M Ω的称为高绝缘电阻测量仪（高阻表）。

在中值刻度以上各示数点的测量电压基本上是标称的额定电压。

绝缘电阻表的手摇发电机，常见的有两种类型：一是发电机转子为磁铁；另一发电机转子是线圈。

发电机变交流为直流的方式多采用半导体二极管倍压整流和机械整流环。

并能保持输出电压基本稳定。

测量绝缘电阻的基本方法是伏安法。

即给被测绝缘电阻施加直流电压，通过测量流过被测电阻的电流间接测量绝缘电阻。

因此，绝缘电阻表的主要组成部分是直流电压源和电流测量机构。

最常用的绝缘电阻表由内附交流发电机和磁电系流比计组成。

这种表携带方便，既不需要电网电源，又不需要干电池，适合在各种场合使用。

它的原理接线及组成如下图。

绝缘电阻表原理接线图①图①中：1-动圈（电流线圈）；2-动圈（电压线圈）；R i -电流线圈附加电阻；R u -电压线圈附加电阻；F-交流发电机；D 0-整流器；C 0-电容器；图①中F- D0- C0组成直流电压源E ，用以代替电源部分。

E-L 是被测绝缘电阻Rx ，接在线路端L 和接地端E 之间。

1-动圈的电阻R 1，2-动圈的电阻R 2，电流线圈附加电阻R i 用以在被测电阻为零时限制通过电流线圈的电流I i ；电压线圈附加电阻R u 用以在电压线圈中设置一个基本固定不变的电流I u 。

通过电流线圈的电流I i 产生主动力矩；通过电压线圈的电流I u 产生反作用力矩。

说明绝缘电阻表的使用方法及注意事项

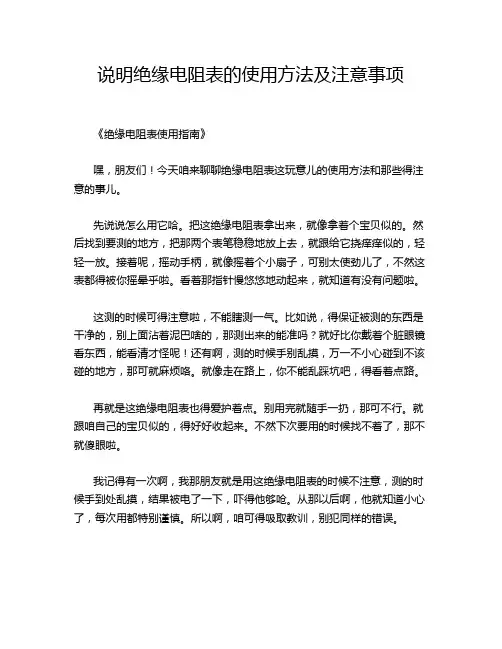

《绝缘电阻表使用指南》
嘿，朋友们！今天咱来聊聊绝缘电阻表这玩意儿的使用方法和那些得注意的事儿。

先说说怎么用它哈。

把这绝缘电阻表拿出来，就像拿着个宝贝似的。

然后找到要测的地方，把那两个表笔稳稳地放上去，就跟给它挠痒痒似的，轻轻一放。

接着呢，摇动手柄，就像摇着个小扇子，可别太使劲儿了，不然这表都得被你摇晕乎啦。

看着那指针慢悠悠地动起来，就知道有没有问题啦。

这测的时候可得注意啦，不能瞎测一气。

比如说，得保证被测的东西是干净的，别上面沾着泥巴啥的，那测出来的能准吗？就好比你戴着个脏眼镜看东西，能看清才怪呢！还有啊，测的时候手别乱摸，万一不小心碰到不该碰的地方，那可就麻烦咯。

就像走在路上，你不能乱踩坑吧，得看着点路。

再就是这绝缘电阻表也得爱护着点。

别用完就随手一扔，那可不行。

就跟咱自己的宝贝似的，得好好收起来。

不然下次要用的时候找不着了，那不就傻眼啦。

我记得有一次啊，我那朋友就是用这绝缘电阻表的时候不注意，测的时候手到处乱摸，结果被电了一下，吓得他够呛。

从那以后啊，他就知道小心了，每次用都特别谨慎。

所以啊，咱可得吸取教训，别犯同样的错误。

总之呢，这绝缘电阻表是个好东西，能帮咱检测好多问题。

但咱得会用它，还得注意那些小细节。

就像咱过日子一样，得细心，才能把日子过好。

大家可别小瞧了这些注意事项，认真对待，才能让这绝缘电阻表发挥出它最大的作用呀！咱可不能让这好东西在咱手里浪费了，得让它为咱的生活和工作保驾护航！。

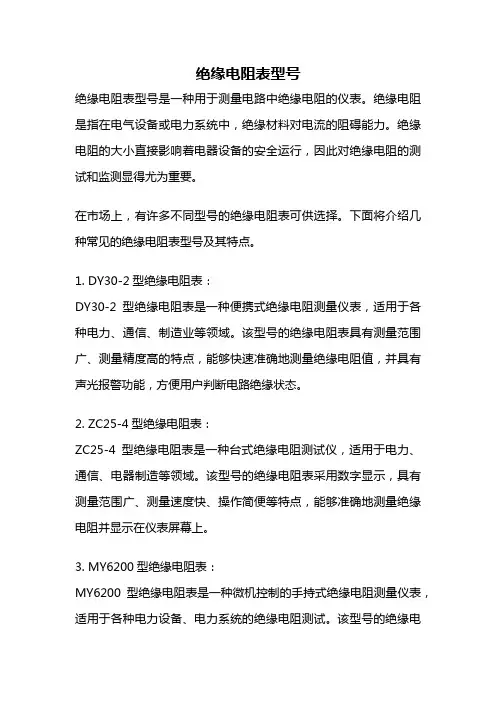

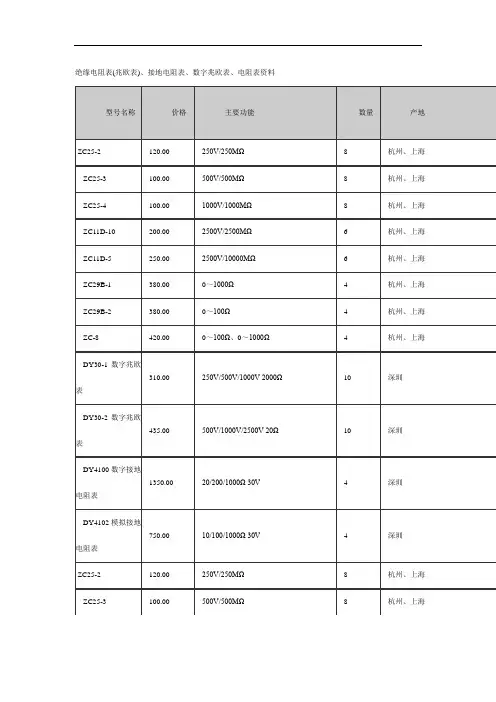

绝缘电阻表型号绝缘电阻表型号是一种用于测量电路中绝缘电阻的仪表。

绝缘电阻是指在电气设备或电力系统中，绝缘材料对电流的阻碍能力。

绝缘电阻的大小直接影响着电器设备的安全运行，因此对绝缘电阻的测试和监测显得尤为重要。

在市场上，有许多不同型号的绝缘电阻表可供选择。

下面将介绍几种常见的绝缘电阻表型号及其特点。

1. DY30-2型绝缘电阻表：DY30-2型绝缘电阻表是一种便携式绝缘电阻测量仪表，适用于各种电力、通信、制造业等领域。

该型号的绝缘电阻表具有测量范围广、测量精度高的特点，能够快速准确地测量绝缘电阻值，并具有声光报警功能，方便用户判断电路绝缘状态。

2. ZC25-4型绝缘电阻表：ZC25-4型绝缘电阻表是一种台式绝缘电阻测试仪，适用于电力、通信、电器制造等领域。

该型号的绝缘电阻表采用数字显示，具有测量范围广、测量速度快、操作简便等特点，能够准确地测量绝缘电阻并显示在仪表屏幕上。

3. MY6200型绝缘电阻表：MY6200型绝缘电阻表是一种微机控制的手持式绝缘电阻测量仪表，适用于各种电力设备、电力系统的绝缘电阻测试。

该型号的绝缘电阻表具有测量范围广、测量精度高、数据存储功能强的特点，可以通过USB接口将测量数据传输至电脑进行分析和处理。

4. VC60B型绝缘电阻表：VC60B型绝缘电阻表是一种经济实用的手持式绝缘电阻测试仪表，适用于电力、电力系统、电器制造等行业。

该型号的绝缘电阻表具有测量范围广、测量速度快、体积小巧、重量轻的特点，操作简单方便，适合现场测试使用。

绝缘电阻表的选型应根据实际需要和使用环境来进行。

在选择绝缘电阻表时，需要考虑测量范围、测量精度、使用便捷性等因素。

此外，还应注意绝缘电阻表的质量和可靠性，选择具有良好品质和售后服务的品牌和型号。

对于使用绝缘电阻表进行测量的操作，一般需要先将被测电路与绝缘电阻表连接好，然后根据实际需要设置测量范围和精度，最后进行测量。

在测量过程中，需要保证被测电路处于断电状态，并注意操作安全，避免触电和短路等危险。

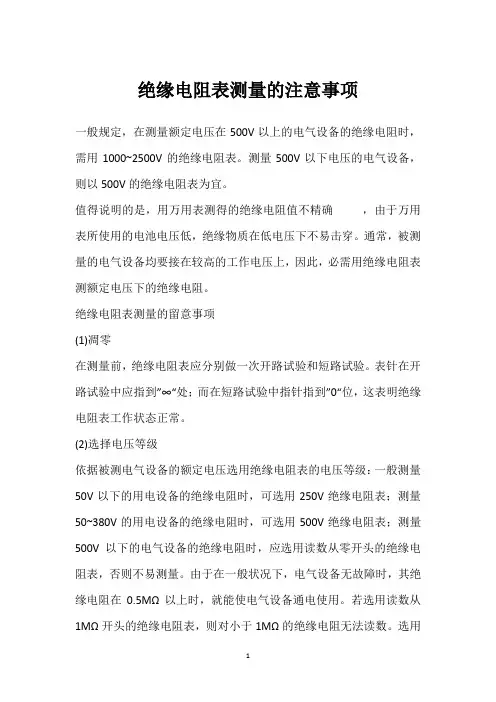

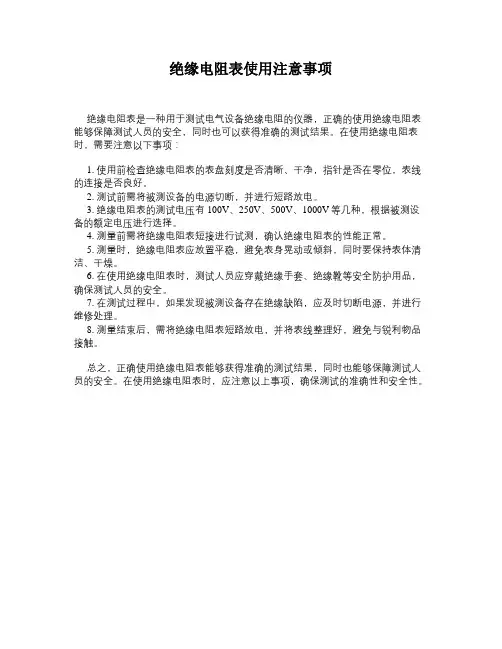

绝缘电阻表测量的注意事项一般规定，在测量额定电压在500V以上的电气设备的绝缘电阻时，需用1000~2500V的绝缘电阻表。

测量500V以下电压的电气设备，则以500V的绝缘电阻表为宜。

值得说明的是，用万用表测得的绝缘电阻值不精确，由于万用表所使用的电池电压低，绝缘物质在低电压下不易击穿。

通常，被测量的电气设备均要接在较高的工作电压上，因此，必需用绝缘电阻表测额定电压下的绝缘电阻。

绝缘电阻表测量的留意事项(1)凋零在测量前，绝缘电阻表应分别做一次开路试验和短路试验。

表针在开路试验中应指到”∞“处；而在短路试验中指针指到”0“位，这表明绝缘电阻表工作状态正常。

(2)选择电压等级依据被测电气设备的额定电压选用绝缘电阻表的电压等级：一般测量50V以下的用电设备的绝缘电阻时，可选用250V绝缘电阻表；测量50~380V的用电设备的绝缘电阻时，可选用500V绝缘电阻表；测量500V以下的电气设备的绝缘电阻时，应选用读数从零开头的绝缘电阻表，否则不易测量。

由于在一般状况下，电气设备无故障时，其绝缘电阻在0.5MΩ以上时，就能使电气设备通电使用。

若选用读数从1MΩ开头的绝缘电阻表，则对小于1MΩ的绝缘电阻无法读数。

选用绝缘电阻表外接导线时，应选用单根的多股铜导线，不能用双股绝缘线，绝缘强度要在500V以上，否则会影响测量的精确度。

(3)通过电阻放电测量电气设备绝缘电阻时，肯定要先断开设备的电源。

假如是电容器或较长的电缆线路，应先放电后测量。

(4)平放、防磁、防振使用绝缘电阻表时将表平放，并远离强磁场。

摇动绝缘电阻表时，不要使表上下振动。

(5)正确接线用绝缘电阻表进行测量时，还需留意绝缘电阻表上”L“端子应与电气设备的带电体一端相连接。
