JJG 绝缘电阻表 兆欧表 检定规程

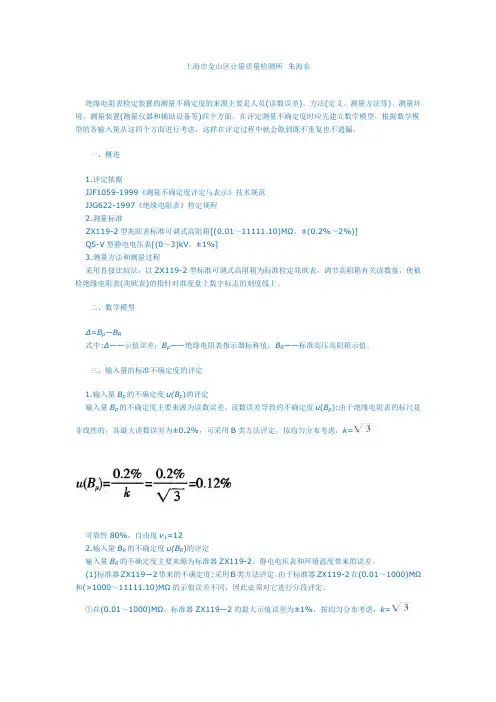

上海市金山区计量质量检测所朱海东绝缘电阻表检定装置的测量不确定度的来源主要是人员(读数误差)、方法(定义、测量方法等)、测量环境、测量装置(测量仪器和辅助设备等)四个方面。

在评定测量不确定度时应先建立数学模型，根据数学模型的各输入量从这四个方面进行考虑，这样在评定过程中就会做到既不重复也不遗漏。

一、概述1.评定依据JJF1059-1999《测量不确定度评定与表示》技术规范JJG622-1997《绝缘电阻表》检定规程2.测量标准ZX119-2型兆欧表标准可调式高阻箱[(0.01～11111.10)MΩ，±(0.2%～2%)]Q5-V型静电电压表[(0～3)kV，±1%]3.测量方法和测量过程采用直接比较法，以ZX119-2型标准可调式高阻箱为标准检定兆欧表，调节高阻箱有关读数盘，使被检绝缘电阻表(兆欧表)的指针对准度盘上数字标志的刻度线上。

二、数学模型Δ=B p—B R式中:Δ——示值误差；B p——绝缘电阻表指示器标称值；B R——标准高压高阻箱示值。

三、输入量的标准不确定度的评定1.输入量B p的不确定度u(B p)的评定输入量B p的不确定度主要来源为读数误差。

读数误差导致的不确定度u(B p):由于绝缘电阻表的标尺是非线性的，其最大读数误差为±0.2%，可采用B类方法评定，按均匀分布考虑，k=可靠性80%，自由度ν1=122.输入量B R的不确定度u(B R)的评定输入量B R的不确定度主要来源为标准器ZX119-2、静电电压表和环境温度带来的误差。

(1)标准器ZX119—2带来的不确定度:采用B类方法评定。

由于标准器ZX119-2在(0.01～1000)MΩ和(>1000～11111.10)MΩ的示值误差不同，因此必须对它进行分段评定。

①在(0.01～1000)MΩ，标准器ZX119—2的最大示值误差为±1%，按均匀分布考虑，k=②在(>1000～11111.10)MΩ，标准器ZX119-2的示值误差为±2%，按均匀分布考虑，k=(2)静电电压表导致的不确定度u4:采用B类方法评定静电电压表的示值误差为±1%，按均匀分布考虑，k=(3)环境温度导致的不确定度u5:采用B类方法评定环境温度引起的误差为±0.1%，按均匀分布考虑，k=(4)标准不确定度u(B R)的评定由于u3(u′3)、u4、u5彼此相互独立，因此①在(0.01～1000)MΩ，②在(>1000～11111.10)MΩ，四、合成标准不确定度的评定由于输入量B p和B R相互间彼此独立，且灵敏系数c1=1，c2=-1(1)在(0.01～1000)MΩ(2)在(>1000～11111.10)MΩ五、扩展不确定度的评定(1)在(0.01～1000)MΩU=ku c=2×0.86%=1.7% k=2(2)在(>1000～11111.10)MΩU=ku′c=2×1.35%=2.7% k=2六、本检定装置的测量不确定度根据规程的要求，检定总不确定度不应超过绝缘电阻表允许误差限值的1/3，这是在置信概率为99%，包含因子k为2.58的情况下考虑的。

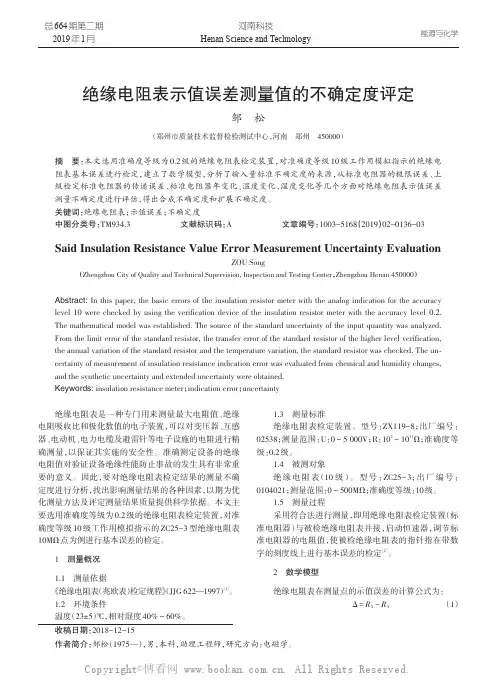

绝缘电阻表示值误差测量结果的不确定度评定1、概述1、测量依据：JJG622-1997绝缘电阻表（兆欧表）检定规程。

2、测量环境条件：温度（23±5）℃,相对湿度＜80％3、测量标准：Zx117a 可调高阻箱3.1、测量范围(0.0001～10000)ΩM 3.2、最大允许误差（±0.5％～±2.0％）4、被测对象：准确度级10.0级，量程：V 500/ΩM 500，V 1000/ΩM 1000模拟式绝缘电阻表和准确定等级20级量程V 2500/ΩM 2500的模拟式绝缘电阻表。

5、测量方法：调节可调高阻箱的十进盘，使绝缘电阻表的指针对准带有数字标记的刻度线即指示值R x ，此时可调高阻箱上的读数值为R s ，则示值与读数值之差为电阻示值误差。

6、评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定方法，其中10ΩM 、500ΩM 、1000ΩM 测量点可直接使用本不确定度的评定结果。

2、数学模型SX R R R -=∆R ∆-----------绝缘电阻表示值误差；X R -----------绝缘电阻表示值；S R -----------可调高阻箱读数值。

3、输入量的标准不确定度评定计量装置的不确定度来源，根据标准检定装置的准确度,按三个区段进行分析（0.00001ΩM ～10ΩM ，10ΩM ～100ΩM 、100M ΩM ～1000ΩM 、1000ΩM ～10000ΩM ）。

1、输入量R x 的标准不确定度1u 的评定输入量R x 的标准不确定度1u 主要是被测表的测量重复性，采用A 类方法进行评定。

由于每次测量结果相同，所以A 类不确定度可以忽略不计。

故：%000.0u 1=2、输入量R s 的标准不确定度2u 的评定输入量R s 的标准不确定度主要由绝缘电阻表检定装置的误差所引入，采用B 类方法进行评定。

绝缘电阻表检定仪步进值为（0.00001～10）ΩM 的测量盘最大允许误差为±0.2％，在测量10MΩ时允许误差限为：±（0.2％×10ΩM ）＝±0.02ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%115.031002.0u 2==绝缘电阻表检定仪步进值为（10～100）ΩM 的测量盘最大允许误差为±0.5％，在测量100MΩ时允许误差限为：±（0.5％×ΩM 100）＝±0.5ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%289.031005.0u 2==绝缘电阻表检定仪步进值为（100～1000）ΩM 的测量盘最大允许误差为±1％，在测量1000ΩM 时允许误差限为：±（1％×1000ΩM ）＝±10ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%577.03100010u 2==绝缘电阻表检定仪步进值为（1000～10000）ΩM 的测量盘最大允许误差为±2％，在测量10000MΩ时允许误差限为：±（2％×10000ΩM ）＝±200ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%155.1310000200u 2==3、ZX117A 标准可调式高阻箱的最小调节值为Ω100，测量时在区间内认为服从均匀分布,3k =，则%000.0R 1074.573100X6-3=⨯==X R u 4、由标准装置温度影响引入的标准不确定度，用B 类标准不确定度评定。

1．目的为了确保绝缘电阻表量值的准确可靠，特制定本实施细则，供各操作者使用。

2．范围本细则适用于测量范围为R:(0~12111.111)MΩ，准确度等级为5.0级以下的绝缘电阻表的校准/检定。

3．引用标准JJG 622-1997《绝缘电阻表检定规程》注：使用本方法时，应注意使用上述引用标准的现行有效版本。

4．校准/检定条件4.1 绝缘电阻表检定时温度为（23±5）℃，相对湿度小于80%。

4.2仪表和附件的温度应与周围空气温度相同4.3检定场所除地磁场外应无其他强外磁场。

4.4电网供电电压允许偏差±5%，频率允许误差±1%。

5．检定/校准项目和检定/校准方法5.1外观检查：绝缘电阻表应有保证该表正确使用的必要标志。

从外表看，零部件完整，无松动，无裂痕，无明显残缺或污损。

当倾斜或轻摇仪表时，内部无撞击声。

对有机械调零器的绝缘电阻表向左右两方向转动机械调零器时，指示器应转动灵活，左右对称，指针不应弯曲，与标度盘表面的距离要适当。

5.2初步试验：(1)在被检表测量端钮（L，E）开路情况下，接通电源或摇动发电机摇柄，指针应指在∞的位置，不得偏离标度线的中心位置±1mm。

若有无穷大调节旋钮，则应能调节到∞分度线，且有余量。

(2)将绝缘电阻表线路端钮和接地端钮短接，指针应指在零分度线上，不得偏离标度线的中心位置±1mm。

(3)对于没有零分度线的绝缘电阻表，应接以起点电阻进行检验。

5.3基本误差的校准：(1)将被检表的端钮L、E与兆欧表检定装置的L、E两端连接。

(2)将被检表在恒转速源上接好，开动转速源使手柄转速应在额定转速120 r/min(或150r/min)范围内。

(3)调节兆欧表检定装置的读数盘使被检表的指针指在其带数字的刻度线处时，检定装置的读数盘上读数即为该被检表的基本误差。

5.4端钮电压及其稳定性测量：端钮电压在L,E两端钮间进行，使手摇发电机转速在120r/min(或150 r/min)内，兆欧表检定装置上电压显示装置所显示的电压即被检表的端钮电压；其中调节兆欧表检定装置的读数盘使被检表指针指向∞时，兆欧表检定装置上电压显示装置所显示的电压即被检表的开路电压；调节兆欧表检定装置的读数盘使被检表指针指向中值时，兆欧表检定装置上电压显示装置所显示的电压即被检表的中值电压。

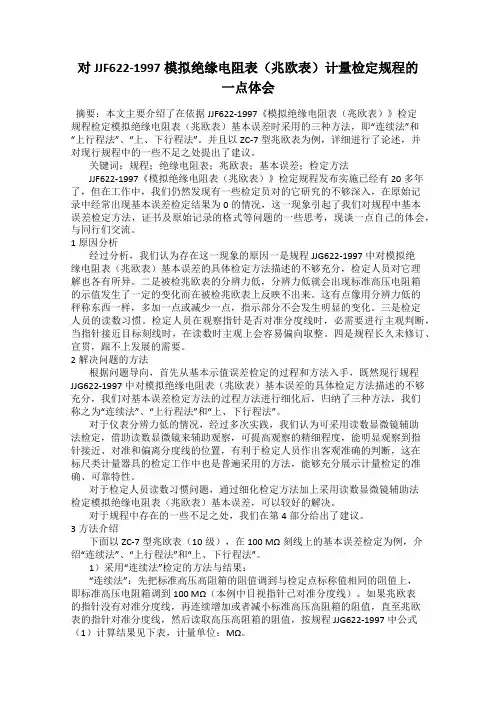

对JJF622-1997模拟绝缘电阻表（兆欧表）计量检定规程的一点体会摘要：本文主要介绍了在依据JJF622-1997《模拟绝缘电阻表（兆欧表）》检定规程检定模拟绝缘电阻表（兆欧表）基本误差时采用的三种方法，即“连续法”和“上行程法”、“上、下行程法”。

并且以ZC-7型兆欧表为例，详细进行了论述，并对现行规程中的一些不足之处提出了建议。

关键词：规程；绝缘电阻表；兆欧表；基本误差；检定方法JJF622-1997《模拟绝缘电阻表（兆欧表）》检定规程发布实施已经有20多年了，但在工作中，我们仍然发现有一些检定员对的它研究的不够深入，在原始记录中经常出现基本误差检定结果为0的情况，这一现象引起了我们对规程中基本误差检定方法，证书及原始记录的格式等问题的一些思考，现谈一点自己的体会，与同行们交流。

1 原因分析经过分析，我们认为存在这一现象的原因一是规程JJG622-1997中对模拟绝缘电阻表（兆欧表）基本误差的具体检定方法描述的不够充分，检定人员对它理解也各有所异。

二是被检兆欧表的分辨力低，分辨力低就会出现标准高压电阻箱的示值发生了一定的变化而在被检兆欧表上反映不出来。

这有点像用分辨力低的秤称东西一样，多加一点或减少一点，指示部分不会发生明显的变化。

三是检定人员的读数习惯。

检定人员在观察指针是否对准分度线时，必需要进行主观判断，当指针接近目标刻线时，在读数时主观上会容易偏向取整。

四是规程长久未修订、宣贯，跟不上发展的需要。

2解决问题的方法根据问题导向，首先从基本示值误差检定的过程和方法入手，既然现行规程JJG622-1997中对模拟绝缘电阻表（兆欧表）基本误差的具体检定方法描述的不够充分，我们对基本误差检定方法的过程方法进行细化后，归纳了三种方法，我们称之为“连续法”、“上行程法”和“上、下行程法”。

对于仪表分辨力低的情况，经过多次实践，我们认为可采用读数显微镜辅助法检定，借助读数显微镜来辅助观察，可提高观察的精细程度，能明显观察到指针接近、对准和偏离分度线的位置，有利于检定人员作出客观准确的判断，这在标尺类计量器具的检定工作中也是普遍采用的方法，能够充分展示计量检定的准确、可靠特性。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人： 黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参 加 起 草 人： 谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一 概 述1 规格1.1 绝缘电阻表按额定电压分为9种：50，100，250，500，1000， 2000，2500，5000，10000V 。

1.2 绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0， 20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二 技 术 要 求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。

PR F 100%B B E A ⎛⎫-=⨯ ⎪⎝⎭ (1) 式中 B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。

1．目的
为了确保绝缘电阻表量值的准确可靠，特制定本实施细则，供各操作者使用。

2．范围
本细则适用于测量范围为R:(0~12111.111)MΩ，准确度等级为5.0级以下的绝缘电阻表的校准/检定。

3．引用标准
JJG 622-1997《绝缘电阻表检定规程》
注：使用本方法时，应注意使用上述引用标准的现行有效版本。

4．校准/检定条件
4.1 绝缘电阻表检定时温度为（23±5）℃，相对湿度小于80%。

4.2仪表和附件的温度应与周围空气温度相同
4.3检定场所除地磁场外应无其他强外磁场。

4.4电网供电电压允许偏差±5%，频率允许误差±1%。

5．检定/校准项目和检定/校准方法
5.1外观检查：
绝缘电阻表应有保证该表正确使用的必要标志。

从外表看，零部件完整，无松动，无裂痕，无明显残缺或污损。

当倾斜或轻摇仪表时，内部无撞击声。

对有机械调零器的绝缘电阻表向左右两方向转动机械调零器时，指示器应转动灵活，左右对称，指针不应弯曲，与标度盘表面的距离要适当。

5.2初步试验：
(1)在被检表测量端钮（L，E）开路情况下，接通电源或摇动发电机摇柄，指针应指在∞的位置，不得偏离标度线的中心位置±1mm。

若有无穷大调节旋钮，则应能调节到∞分度线，且有余量。

(2)将绝缘电阻表线路端钮和接地端钮短接，指针应指在零分度线上，不得偏离标度线的中心位置±1mm。

(3)对于没有零分度线的绝缘电阻表，应接以起点电阻进行检验。

5.3基本误差的校准：
(1)将被检表的端钮L、E与兆欧表检定装置的L、E两端连接。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997 年10 月24 日批准，并自1998 年5 月1 日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人：黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人：谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一概述1 规格1.1 绝缘电阻表按额定电压分为9 种：50，100，250，500，1000，2000，2500，5000，10000V。

1.2 绝缘电阻表按准确度等级分为 5 级：1.0，2.0，5.0，10.0，20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二技术要求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表 1 的规定。

E B BP RAF100%(1)式中B p——绝缘电阻表指示器标称值；B R——标准高压高阻箱示值；A F——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图 1 所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。

文件制修订记录
绝缘电阻表检定装置期间核查方案
一. 核查目的：证明该装置在检定周期内能保持其准确度
二. 核查对象:绝缘电阻表检定装置
三. 核查方法：选用稳定性好、灵敏度高的样品在不同的时间、不同的地点进行多次重复测量，并采用统计的方法对每次测量结果进行评估。

四.核查条件
4.1环境条件要求:
核查时环境温度: 23±5℃湿度:小于80％
电磁干扰等：无其他强磁场
4.2核查所用的仪器或标准
4.3
核查时的操作方法：JJG622-97《绝缘电阻表检定规程》。

期间核查报告
一.核查技术依据： 绝缘电阻表检定装置期间核查方案 二.期间核查时间：2021年 3 月10日
三.期间核查方法：选用稳定性好、灵敏度高的样品在不同的时间、不同的地点进行多次重复测量，并采用统计的方法对每次测量结。

果进行评估。

四.期间核查情况记录 1、核查条件 (1)环境
(2) 本次核查使用的（测量）标准及设备.
1、测量数据见原始记录
2、最终结果测量值：
(1)由原始记录可以看出：多次测量的最大变化量是0.02，而检定装置的测量不确定度为0.14，由此可以算出E n . En=
2122IAB
U
x x —=
2
14
.0*202.0=0.72＜1
3、不确定度评定: 本次测量不确定度评定的结果符合JJF1059-1999《测量不确定度评写与表示》要求。

六. 其间核查总结:依据核查方法中结果判断,该装置满足该装置满足E n<1，证明该装置在检定周期内能保持其准确度，可持续使用。
