绝缘电阻表示值误差测量结果的不确定度评定1、概述1、测量依据：JJG622-1997绝缘电阻表（兆欧表）检定规程。
2、测量环境条件：温度（23±5）℃,相对湿度＜80％3、测量标准：Zx117a 可调高阻箱3.1、测量范围(0.0001～10000)ΩM 3.2、最大允许误差（±0.5％～±2.0％）4、被测对象：准确度级10.0级，量程：V 500/ΩM 500，V 1000/ΩM 1000模拟式绝缘电阻表和准确定等级20级量程V 2500/ΩM 2500的模拟式绝缘电阻表。
5、测量方法：调节可调高阻箱的十进盘，使绝缘电阻表的指针对准带有数字标记的刻度线即指示值R x ，此时可调高阻箱上的读数值为R s ，则示值与读数值之差为电阻示值误差。
6、评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定方法，其中10ΩM 、500ΩM 、1000ΩM 测量点可直接使用本不确定度的评定结果。
2、数学模型SX R R R -=∆R ∆-----------绝缘电阻表示值误差；X R -----------绝缘电阻表示值；S R -----------可调高阻箱读数值。
3、输入量的标准不确定度评定计量装置的不确定度来源，根据标准检定装置的准确度,按三个区段进行分析（0.00001ΩM ～10ΩM ，10ΩM ～100ΩM 、100M ΩM ～1000ΩM 、1000ΩM ～10000ΩM ）。
1、输入量R x 的标准不确定度1u 的评定输入量R x 的标准不确定度1u 主要是被测表的测量重复性，采用A 类方法进行评定。
由于每次测量结果相同，所以A 类不确定度可以忽略不计。
故：%000.0u 1=2、输入量R s 的标准不确定度2u 的评定输入量R s 的标准不确定度主要由绝缘电阻表检定装置的误差所引入，采用B 类方法进行评定。
绝缘电阻表检定仪步进值为（0.00001～10）ΩM 的测量盘最大允许误差为±0.2％，在测量10MΩ时允许误差限为：±（0.2％×10ΩM ）＝±0.02ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%115.031002.0u 2==绝缘电阻表检定仪步进值为（10～100）ΩM 的测量盘最大允许误差为±0.5％，在测量100MΩ时允许误差限为：±（0.5％×ΩM 100）＝±0.5ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%289.031005.0u 2==绝缘电阻表检定仪步进值为（100～1000）ΩM 的测量盘最大允许误差为±1％，在测量1000ΩM 时允许误差限为：±（1％×1000ΩM ）＝±10ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%577.03100010u 2==绝缘电阻表检定仪步进值为（1000～10000）ΩM 的测量盘最大允许误差为±2％，在测量10000MΩ时允许误差限为：±（2％×10000ΩM ）＝±200ΩM ，在此区间内认为均匀分布，包含因子k 取3，则标准不确定度为：%155.1310000200u 2==3、ZX117A 标准可调式高阻箱的最小调节值为Ω100，测量时在区间内认为服从均匀分布,3k =，则%000.0R 1074.573100X6-3=⨯==X R u 4、由标准装置温度影响引入的标准不确定度，用B 类标准不确定度评定。
绝缘电阻表检定规程宝珠寺⽔⼒发电⼚企业标准电⽓设备检修技术标准绝缘电阻表检定规程 Q/BZS.JS.DQ.49-20001 主题内容与适⽤范围本标准规定了绝缘电阻表的检定技术要求、检定条件、检定周期等内容。
本标准适⽤于我⼚所有测量绝缘电阻的直接作⽤模拟指⽰的绝缘电阻表的检定⼯作。
2 引⽤标准国标ＪＪＧ６２２－97《绝缘电阻表检定规程》3 技术要求3.1 基本误差3.1.1 绝缘电阻表的基本误差按式（１）计算EB BAP RF=-100% (1)式中：ＢＰ－绝缘电阻表指⽰器标称值ＢＲ－标准电阻箱⽰值ＡＦ－基准值3.1.2 基准值的选取原则a 对⾮线性标尺的绝缘电阻表的基准值规定为测量指⽰值。
b 对线性标尺的绝缘电阻表的基准值为量程。
3.1.3 对⾮线性标尺的绝缘电阻表的整个量程划分为三个区段，II区段长度由⼚家提出，但不得⼩于标尺全长的５０％且为⾼准确度区，Ｉ区段为起始刻度点到Ⅱ区段始点，Ⅲ区段为Ⅱ区段终点到最⼤有效量程点，且Ｉ和Ⅲ区段为低准确度区，绝缘电阻表准确度等级与各区段允许误差限值的关系见表１。
额定电压⼩于或等于１kＶ时，应⾼于２０ＭΩ，当额定电压⼤于１kＶ时，应⾼于３０ＭΩ。
3.3 倾斜影响：绝缘电阻表的⼯作位臵向任⼀⽅向倾斜５°，其指⽰值的改变不应超过基本误差极限值的５０％。
3.4.1 绝缘电阻表在开路时端钮电压称为开路电压，其应在额定电压的９０％～１0０％范围内，开路电压的峰值与有效值之⽐应不⼤于１．５。
3.4.2 绝缘电阻表测量端钮接⼊电阻等于中值电阻时，端钮电压称为中值电压，中值电压应不低于绝缘电阻表额定电压值的９０％。
宝珠寺⽔⼒发电⼚2000-00-00批准 2000-00-00实施Q/BZS.JS.DQ.49-20003.4.3 在１ｍｉｎ内绝缘电阻表开路电压最⼤指⽰值与最⼩指⽰值之差应不⼤于额定电压的5%。
3.5 绝缘强度：绝缘电阻的输出最⼤电流为１０Ａ以下时，测量电路与外壳之间的电压试验应能耐受频率５０ＨＺ正弦波畸变系数不超过５％交流电压历时１ｍｉｎ，其试验电压见表２。

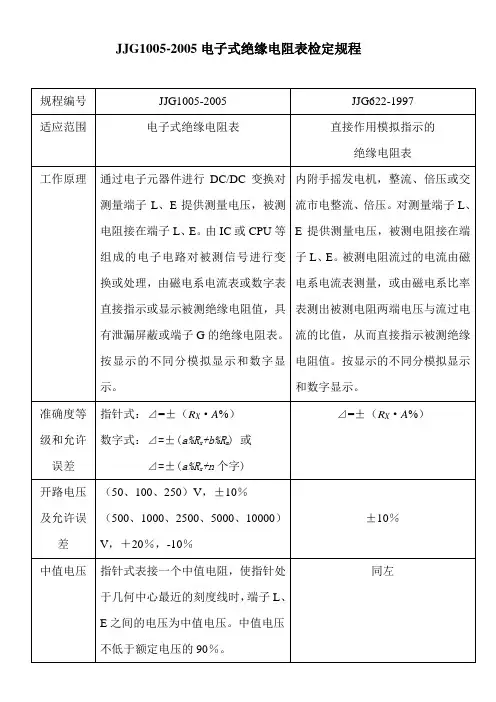

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。
归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。
本规程主要起草人： 黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参 加 起 草 人： 谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。
一 概 述1 规格1.1 绝缘电阻表按额定电压分为9种：50，100，250，500，1000， 2000，2500，5000，10000V 。
1.2 绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0， 20.0。
1.3 绝缘电阻表检定环境的参考温度为23℃。
1.4 绝缘电阻表的原理图见附录1。
它的主要组成部分是直流电源装置的指示仪表。
1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。
1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。
二 技 术 要 求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。
在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。
PR F 100%B B E A ⎛⎫-=⨯ ⎪⎝⎭ (1) 式中 B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。
2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。
2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。
图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
![电子式绝缘电阻表检定规程[1]](https://img.taocdn.com/s1/m/5af50ab479563c1ec4da7108.png)
绝缘电阻表检定规程绝缘电阻表检定规程一、绝缘电阻表检定要求1、检定前，用户应采取必要的措施保证原始绝缘电阻表的正常使用。
2、检定前，应确认检定仪器及耗材良好，无明显破裂、损坏等情况，并应按照供应商的说明使用。
3、检定时，应提前检查检定环境、空调调节器、温度计、湿度计等、检定仪器的状态是否正常，确保检定的精度和可靠性。
二、绝缘电阻表检定方法1、安装测试：用户在安装前首先应将绝缘电阻表连接到引线上，然后将表的面板安装好。
2、准备检定：检定前，应根据实际情况，确定使用哪种检定仪器及检定仪器的参数设置，并确保检定仪器及耗材良好，无明显损坏情况出现。
3、检定步骤：(1)将电源输出电压调节至额定电压，检查电路的接线是否正确和良好。
(2)检查电路是否有杂散电流。
(3)启动测试，调节检定仪器的参数，按要求完成检定。
(4)将检定结果记录在检定报告中。
4、检定完成：检定完成之后，应对检定结果进行评估，完成检定报告，并将本次检定结果记录在相关文件中。
三、注意事项1、绝缘电阻表检定前，应检查绝缘电阻表是否损坏，如果发现绝缘电阻表有破裂或其他情况，应将其报废，不能使用。
2、检定时，应严格遵守检定规程，操作正确，避免出现绝缘电阻表出现损坏的情况。
3、应按照检定结果进行后续处理。
检定出的结果超出技术标准的，应进行维修处理；检定出的结果处于技术标准范围内，则可以正常使用。
以上就是绝缘电阻表检定规程，不仅要求用户在安装前确保检定条件正确，检定仪器及耗材良好，还要在检定时严格按照检定规程操作，检定完毕，应当对检定结果进行评估，根据检定结果进行后续处理，以保证检定结果的准确性和可靠性。
绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997 年10 月24 日批准，并自1998 年5 月1 日起施行。
归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。
本规程主要起草人：黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人：谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。
一概述1 规格1.1 绝缘电阻表按额定电压分为9 种：50，100，250，500，1000，2000，2500，5000，10000V。
1.2 绝缘电阻表按准确度等级分为 5 级：1.0，2.0，5.0，10.0，20.0。
1.3 绝缘电阻表检定环境的参考温度为23℃。
1.4 绝缘电阻表的原理图见附录1。
它的主要组成部分是直流电源装置的指示仪表。
1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。
1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。
二技术要求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。
在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表 1 的规定。
E B BP RAF100%(1)式中B p——绝缘电阻表指示器标称值；B R——标准高压高阻箱示值；A F——基准值。
2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。
2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图 1 所示。
图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。

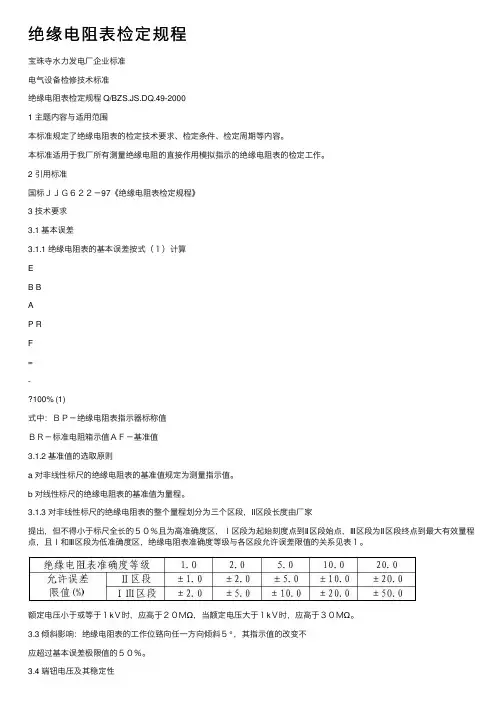

宝珠寺水力发电厂企业标准
电气设备检修技术标准
绝缘电阻表检定规程 Q/BZS.JS.DQ.49-2000
1 主题内容与适用范围
本标准规定了绝缘电阻表的检定技术要求、检定条件、检定周期等内容。
本标准适用于我厂所有测量绝缘电阻的直接作用模拟指示的绝缘电阻表的检定工作。
2 引用标准
国标ＪＪＧ６２２－97《绝缘电阻表检定规程》
3 技术要求
3.1 基本误差
3.1.1 绝缘电阻表的基本误差按式（１）计算
E
B B
A
P R
F
=
-
⨯100% (1)
式中：ＢＰ－绝缘电阻表指示器标称值
ＢＲ－标准电阻箱示值ＡＦ－基准值
3.1.2 基准值的选取原则
a 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。
b 对线性标尺的绝缘电阻表的基准值为量程。
3.1.3 对非线性标尺的绝缘电阻表的整个量程划分为三个区段，II区段长度由厂家
提出，但不得小于标尺全长的５０％且为高准确度区，Ｉ区段为起始刻度点到Ⅱ区段始点，Ⅲ区段为Ⅱ区段终点到最大有效量程点，且Ｉ和Ⅲ区段为低准确度区，绝缘电阻表准确度等级与各区段允许误差限值的关系见表１。
额定电压小于或等于１kＶ时，应高于２０ＭΩ，当额定电压大于１kＶ时，应高于３０ＭΩ。
3.3 倾斜影响：绝缘电阻表的工作位臵向任一方向倾斜５°，其指示值的改变不
应超过基本误差极限值的５０％。
3.4 端钮电压及其稳定性
3.4.1 绝缘电阻表在开路时端钮电压称为开路电压，其应在额定电压的９０％～１
0０％范围内，开路电压的峰值与有效值之比应不大于１．５。
3.4.2 绝缘电阻表测量端钮接入电阻等于中值电阻时，端钮电压称为中值电压，中
值电压应不低于绝缘电阻表额定电压值的９０％。
宝珠寺水力发电厂2000-00-00批准 2000-00-00实施
Q/BZS.JS.DQ.49-2000
3.4.3 在１ｍｉｎ内绝缘电阻表开路电压最大指示值与最小指示值之差应不大于额
定电压的5%。
3.5 绝缘强度：绝缘电阻的输出最大电流为１０Ａ以下时，测量电路与外壳之间
的电压试验应能耐受频率５０ＨＺ正弦波畸变系数不超过５％交流电压历时１ｍｉｎ，其试验电压见表２。
表２
Ｃ－绝缘电阻表端钮峰值电压与有效值电压之比
3.6 屏蔽装臵：上量限５００ＭΩ以上的绝缘电阻表，应有防止测量电路泄漏电
流的屏蔽装臵和独立的引出端钮，当接地端钮和屏蔽揣钮及线路端钮和屏蔽端钮各接入电阻值等于绝缘电阻表测量回路串联电阻Ｒi１００倍的电阻值，仪表应能满足其准确度等级。
4 检定条件
4.1 绝缘电阻表检定时温度为（２３±５）℃，相对湿度小于８０％。
4.2 仪表和附件的温度应与周围空气温度相同。
4.3 检定场所除地磁场外应无其他强外磁场。
4.4 检定用设备包括：标准电阻箱、恒速器、整流器、电容器、电压表及交流耐
压装臵。
5 检定项目
5.1 绝缘电阻表的检查项目如表３
表３
6 检定方法
6.1 外观检查
6.1.1 绝缘电阻表应有保证该表正确使用的必要标志
6.1.2 从外表看，零部件完整，无松动，无裂缝，无明显残缺和污损，当倾斜或
轻摇仪表时，内部无撞击声。
6.1.3 摇动该表指针应活动灵活，与标度盘表面的距离要适当，指针应无弯曲现
象。
6.2 初步检查
6.2.1 首先在被检绝缘电阻表测量端钮（Ｌ、Ｅ）开路情况下，摇动发电机摇柄，
指针应指在∞的位臵，不得偏离标度线中心位臵±１ｍｍ。
6.2.2 将绝缘电阻表线路端钮和接地端钮短接，指针应指在零分度线上，不得偏离
标度线中心位臵±１ｍｍ。
6.3 基本误差测定
6.3.1 绝缘电阻表进行基本误差检定时，由标准电阻箱，检定辅助设备及环境条
件所引起的检定总不确定度，不应超过绝缘电阻表允许误差限值的1/3。
6.3.2 检定时的基准条件
a 手柄转速应在额定转速120+5r/min--120-2r/min（或150+5r/min--150-
2r/min）范围内
b 连接导线应有良好绝缘,可采用硬导线悬空连接或高压聚四氟乙烯导线。
c 标准电阻箱应在绝缘电阻表额定电压下检定，检定电压变化10%时，高压高阻
箱的附加误差不大于误差限值的1/10。
d 标度尺工作部分的所有分度线允许误差不超过表１的规定。
e 标准电阻箱的调节分辨度应小于被检绝缘电阻表分度线指示值与a/2000的乘
积，其中a为被检绝缘电阻表准确度等级指数。
6.4 端钮电压及其稳定性测量。
6.4.1 测量回路见图１
图1
6.4.2 测量绝缘电阻表端钮电压在Ｌ、Ｅ两端钮间进行，手摇发电机转速120+5--
120-2r/min（或150+5r/min--150-2r/min）范围内。
6.4.3 绝缘电阻表在开路状态测量时，即指针指向∞时，其端钮电压的峰值、有
效值的测量按图1进行，并按绝缘电阻表多功能试验箱面板上相应旋钮操作。
6.4.4 测量绝缘电阻表在接入中值电阻的端钮电压按图１进行，在图１中被检表
Ｌ、Ｅ端并联上等于中值电阻的电阻器。
6.4.5 测量端钮电压稳定性，即是读取在测量端钮电压有效值时1分钟内的最大
值和最小值。
6.4.6 绝缘电阻表标尺几何中心附近分度线的电阻值称为中值电阻。
6.5 倾斜影响检验
6.5.1 将仪表臵于标志位臵
6.5.2 在标准条件下，在II 区段测量范围上限、下限及中值三分度线上进行检测,记录每分度线实际电阻(B S )。
6.5.3 将仪表向前、后、左、右倾斜５°，在II 区段测量范围上限、下限及中值三分度线上进行检测。
记录每分度线实际电阻（B W 、B X 、B Y 、B Z ）。
6.5.4 对于每一选定分度线，由于位臵引起的以百分数表示的改变量的绝对值，应取标志位臵和向前、后、左、右倾斜５°测定值的最大偏差，计算如式（２）。
E B B A W XYZ S W XYZ F
()()=-⨯100% (2)
6.6 绝缘电阻测量
6.6.1 测量被检绝缘电阻表的绝缘电阻时,所选用的绝缘电阻表的额定电压应与被检表等级一致,但不得低于500V,准确度等级应不小于被检表准确度等级。
6.6.2 将被检表“L 、E 、G ”短路，用已检定的绝缘电阻表测被检表短路点与外壳金属之间的绝缘电阻值，所得结果应满足第3.2项要求。
6.7 绝缘强度试验
6.7.1 进行绝缘电阻表测量回路与外壳之间的绝缘强度试验时，应把其他回路与金属外壳短接，进行其他回路与金属外壳绝缘强度试验时，应将测量回路与外壳相接。
6.7.2 试验电压应为正弦波形，试验电压应平稳地升至表２规定值，此时应无明显击穿现象，保持１ｍｉｎ，然后平稳降至为零，在加压试验时，没有异常响声，电流无突变，没有击穿或飞弧，说明该表通过绝缘强度试验。
6.8 屏蔽装臵作用检查
6.8.1 检查屏蔽装臵作用时，按图２接线．
6.8.2 分别在Ｌ和Ｇ及Ｅ和Ｇ之间各接入一个电阻值等于绝缘电阻表电流回路串联电阻Ｒｉ１００倍的电阻值，测得在II 区段测量范围上限、下限及中值每分度线的实际电阻Ｂｂ。
6.8.3 按式（３）计算，其结果应满足表１的要求。
%100⨯-=F
b p B A B E E (3)
7 检查结果处理和检定周期
7.1 被检绝缘电阻表最大基本误差的数据计算后都要化整,采用允许误差1/10，用
四舍五入及偶数法进行化整。
7.2 绝缘电阻表的检定周期不得超过二年。
附加说明：
本标准由宝珠寺水力发电厂标准化委员会提出
本标准由机电公司起草
本标准主要起草人：李洪
本标准由机电公司负责解释。
