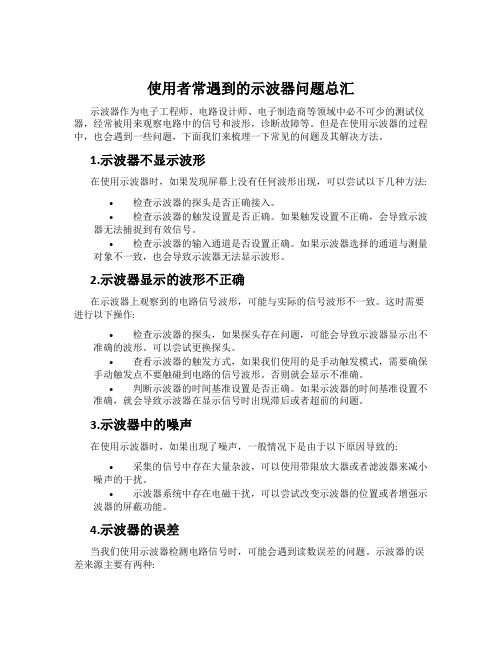

使用者常遇到的示波器问题总汇示波器作为电子工程师、电路设计师、电子制造商等领域中必不可少的测试仪器，经常被用来观察电路中的信号和波形，诊断故障等。
但是在使用示波器的过程中，也会遇到一些问题，下面我们来梳理一下常见的问题及其解决方法。
1.示波器不显示波形在使用示波器时，如果发现屏幕上没有任何波形出现，可以尝试以下几种方法: •检查示波器的探头是否正确接入。
•检查示波器的触发设置是否正确。
如果触发设置不正确，会导致示波器无法捕捉到有效信号。
•检查示波器的输入通道是否设置正确。
如果示波器选择的通道与测量对象不一致，也会导致示波器无法显示波形。
2.示波器显示的波形不正确在示波器上观察到的电路信号波形，可能与实际的信号波形不一致。
这时需要进行以下操作:•检查示波器的探头，如果探头存在问题，可能会导致示波器显示出不准确的波形。
可以尝试更换探头。
•查看示波器的触发方式，如果我们使用的是手动触发模式，需要确保手动触发点不要触碰到电路的信号波形。
否则就会显示不准确。
•判断示波器的时间基准设置是否正确。
如果示波器的时间基准设置不准确，就会导致示波器在显示信号时出现滞后或者超前的问题。
3.示波器中的噪声在使用示波器时，如果出现了噪声，一般情况下是由于以下原因导致的: •采集的信号中存在大量杂波，可以使用带限放大器或者滤波器来减小噪声的干扰。
•示波器系统中存在电磁干扰，可以尝试改变示波器的位置或者增强示波器的屏蔽功能。
4.示波器的误差当我们使用示波器检测电路信号时，可能会遇到读数误差的问题。
示波器的误差来源主要有两种:•示波器自身的误差，主要是由示波器自身的参数变化和环境气候变化等因素引起。
可以使用标准信号源进行校准来消除误差。
•示例器探头的误差, 示波器探头和插头的接触质量、插头长度等会对重要工程信号的精度产生影响。
5.示波器的带宽限制示波器的带宽是指示波器能够显示的最高频率，一般情况下我们需要选用带宽比被测信号频率高几倍的设备。

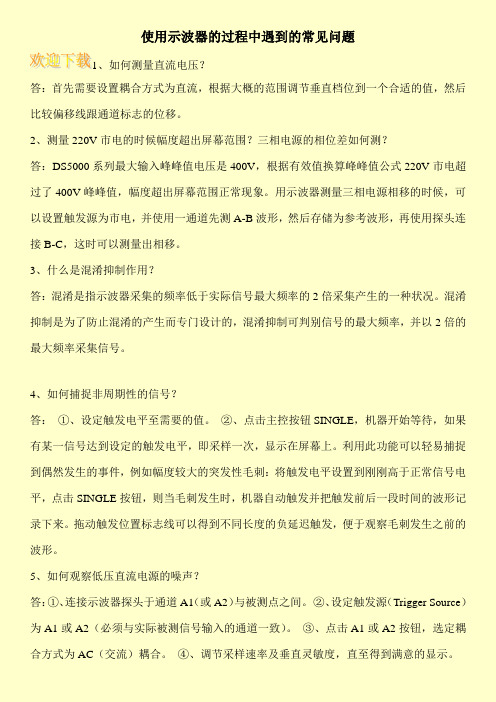

使用示波器的过程中遇到的常见问题1、如何测量直流电压？答：首先需要设置耦合方式为直流，根据大概的范围调节垂直档位到一个合适的值，然后比较偏移线跟通道标志的位移。
2、测量220V市电的时候幅度超出屏幕范围？三相电源的相位差如何测？答：DS5000系列最大输入峰峰值电压是400V，根据有效值换算峰峰值公式220V市电超过了400V峰峰值，幅度超出屏幕范围正常现象。
用示波器测量三相电源相移的时候，可以设置触发源为市电，并使用一通道先测A-B波形，然后存储为参考波形，再使用探头连接B-C，这时可以测量出相移。
3、什么是混淆抑制作用？答：混淆是指示波器采集的频率低于实际信号最大频率的2倍采集产生的一种状况。
混淆抑制是为了防止混淆的产生而专门设计的，混淆抑制可判别信号的最大频率，并以2倍的最大频率采集信号。
4、如何捕捉非周期性的信号？答：①、设定触发电平至需要的值。
②、点击主控按钮SINGLE，机器开始等待，如果有某一信号达到设定的触发电平，即采样一次，显示在屏幕上。
利用此功能可以轻易捕捉到偶然发生的事件，例如幅度较大的突发性毛刺：将触发电平设置到刚刚高于正常信号电平，点击SINGLE按钮，则当毛刺发生时，机器自动触发并把触发前后一段时间的波形记录下来。
拖动触发位置标志线可以得到不同长度的负延迟触发，便于观察毛刺发生之前的波形。
5、如何观察低压直流电源的噪声？答：①、连接示波器探头于通道A1（或A2）与被测点之间。
②、设定触发源（Trigger Source）为A1或A2（必须与实际被测信号输入的通道一致）。
③、点击A1或A2按钮，选定耦合方式为AC（交流）耦合。
④、调节采样速率及垂直灵敏度，直至得到满意的显示。

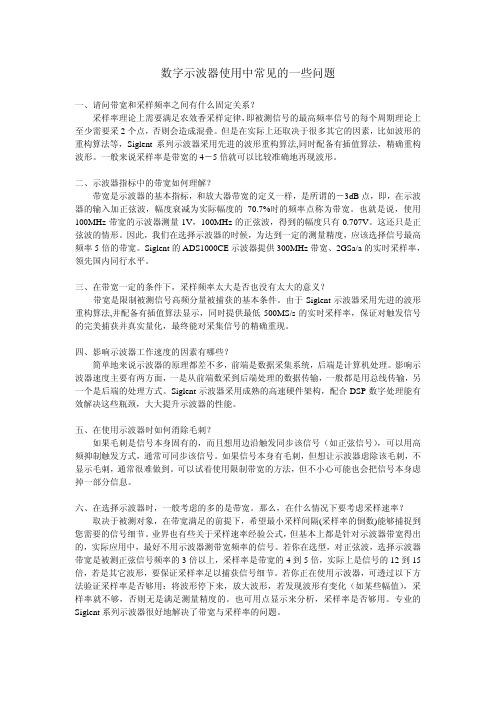

数字示波器使用中常见的一些问题一、请问带宽和采样频率之间有什么固定关系？采样率理论上需要满足农效香采样定律，即被测信号的最高频率信号的每个周期理论上至少需要采2个点，否则会造成混叠。
但是在实际上还取决于很多其它的因素，比如波形的重构算法等，Siglent系列示波器采用先进的波形重构算法,同时配备有插值算法，精确重构波形。
一般来说采样率是带宽的4－5倍就可以比较准确地再现波形。
二、示波器指标中的带宽如何理解？带宽是示波器的基本指标，和放大器带宽的定义一样，是所谓的－3dB点，即，在示波器的输入加正弦波，幅度衰减为实际幅度的70.7%时的频率点称为带宽。
也就是说，使用100MHz带宽的示波器测量1V，100MHz的正弦波，得到的幅度只有0.707V。
这还只是正弦波的情形。
因此，我们在选择示波器的时候，为达到一定的测量精度，应该选择信号最高频率5倍的带宽。
Siglent的ADS1000CE示波器提供300MHz带宽、2GSa/a的实时采样率，领先国内同行水平。
三、在带宽一定的条件下，采样频率太大是否也没有太大的意义？带宽是限制被测信号高频分量被捕获的基本条件。
由于Siglent示波器采用先进的波形重构算法,并配备有插值算法显示，同时提供最低500MS/s的实时采样率，保证对触发信号的完美捕获并真实量化，最终能对采集信号的精确重现。
四、影响示波器工作速度的因素有哪些？简单地来说示波器的原理都差不多，前端是数据采集系统，后端是计算机处理。
影响示波器速度主要有两方面，一是从前端数采到后端处理的数据传输，一般都是用总线传输，另一个是后端的处理方式。
Siglent示波器采用成熟的高速硬件架构，配合DSP数字处理能有效解决这些瓶颈，大大提升示波器的性能。
五、在使用示波器时如何消除毛刺？如果毛刺是信号本身固有的，而且想用边沿触发同步该信号（如正弦信号），可以用高频抑制触发方式，通常可同步该信号。
如果信号本身有毛刺，但想让示波器虑除该毛刺，不显示毛刺，通常很难做到。

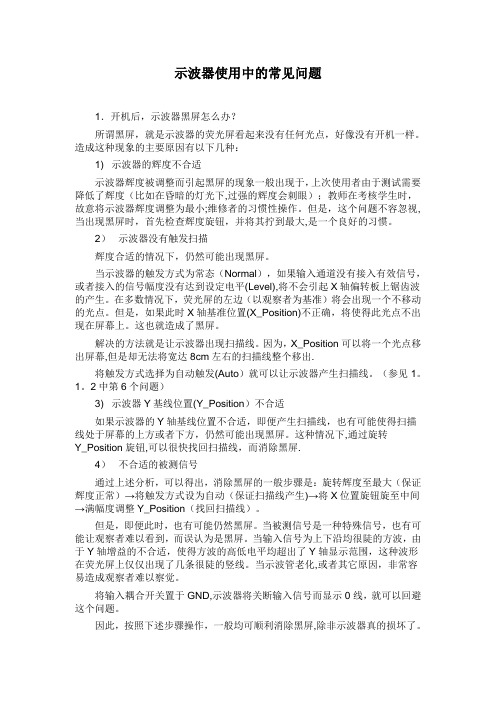

示波器使用中的常见问题1．开机后，示波器黑屏怎么办？所谓黑屏，就是示波器的荧光屏看起来没有任何光点，好像没有开机一样。
造成这种现象的主要原因有以下几种：1) 示波器的辉度不合适示波器辉度被调整而引起黑屏的现象一般出现于，上次使用者由于测试需要降低了辉度（比如在昏暗的灯光下,过强的辉度会刺眼）；教师在考核学生时，故意将示波器辉度调整为最小;维修者的习惯性操作。
但是，这个问题不容忽视,当出现黑屏时，首先检查辉度旋钮，并将其拧到最大,是一个良好的习惯。
2）示波器没有触发扫描辉度合适的情况下，仍然可能出现黑屏。
当示波器的触发方式为常态（Normal），如果输入通道没有接入有效信号，或者接入的信号幅度没有达到设定电平(Level),将不会引起X轴偏转板上锯齿波的产生。
在多数情况下，荧光屏的左边（以观察者为基准）将会出现一个不移动的光点。
但是，如果此时X轴基准位置(X_Position)不正确，将使得此光点不出现在屏幕上。
这也就造成了黑屏。
解决的方法就是让示波器出现扫描线。
因为，X_Position可以将一个光点移出屏幕,但是却无法将宽达8cm左右的扫描线整个移出.将触发方式选择为自动触发(Auto）就可以让示波器产生扫描线。
（参见1。
1。
2中第6个问题）3) 示波器Y基线位置(Y_Position）不合适如果示波器的Y轴基线位置不合适，即便产生扫描线，也有可能使得扫描线处于屏幕的上方或者下方，仍然可能出现黑屏。
这种情况下,通过旋转Y_Position旋钮,可以很快找回扫描线，而消除黑屏.4）不合适的被测信号通过上述分析，可以得出，消除黑屏的一般步骤是：旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生)→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
但是，即便此时，也有可能仍然黑屏。
当被测信号是一种特殊信号，也有可能让观察者难以看到，而误认为是黑屏。
当输入信号为上下沿均很陡的方波，由于Y轴增益的不合适，使得方波的高低电平均超出了Y轴显示范围，这种波形在荧光屏上仅仅出现了几条很陡的竖线。
12项示波器疑问的回答及维护和修理保养12项示波器疑问的回答1、示波器最值钱的指标是什么？带宽，档次级别参数，提升带宽对成本的提升也是档次级别。
2、采样率要多高才能充分？一般来说采样率是带宽的5倍即可，比如200M带宽的示波器，配1G采样率就可以了。
努力探求更高的采样率无非为了抓小毛刺，但是这些高频毛刺在带宽层已经被滤掉了，更高的采样率并不能带来很好的收益。
3、一般触发和自动触发有什么区分？Normal：一般（标准）触发，必需有充分条件的触发事件才会采样波形；Auto：自动触发，在等待一段时间后，若没有符合条件的触发事件显现，则会强制触发并采样波形；由于触发位置是随机的，往往会导致波形显示不稳定。
假如显现上述情况，请使用Normal模式。
4、如何捕获不能确定条件的异常信号？可以使用模板触发来捕获。
当模板触发打开之后，模板其实是作为一个图层来的，它会不断地检测是否有波形会碰触到模板的区域，当有波形触碰到模板时，就会检测到一个信号，进而就会把它过滤，显示出来。
5、示波器的通道是否隔离？示波器的通道不是隔离的；示波器的地与大地相连，不能直接与零线相连；加了隔离变压器的确可以直接测量220V市电，但不是推举的做法，最安全正确的做法应是使用差分探头。
6、测电压示波器和万用表哪个准？通用示波器的垂直辨别率是8bit。
测量精度跟垂直辨别率及垂直档位有关。
万用表的精度高多了，六位半万用表ADC可达24bit，手持表也远不止8位，万用表测得的电压值更可信。
7、示波器探头X1档位X10档位有什么区分？核心有两点：衰减带宽不同，X1档位信号幅值不衰减，X10档位信号衰减为原来的特别之一；带宽不同，X1档位带宽只有10M左右，而X10档位带宽在250M 左右。
8、一般的示波器探头需不需要定期的标定？标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必需进行探头补偿调整。
9、决议示波器探头价格紧要因素是什么？价格的紧要决议因素当然是带宽和功能。
示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。
但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。
1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。
如果信号不稳定，可能会出现波形抖动、信号失真等问题。
一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。
解决方法是检查探头的接触情况并重新连接。
•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。
如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。
解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。
•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。
•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。
解决方法是更换探头为质量好的探头。
2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。
以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。
为了解决这个问题，可以使用示波器的内部功能进行探头校准。
•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。
这种情况最好将示波器送回厂家进行维修。
•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。
解决方法是：进行维护保养或尝试进行软件更新。
3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。
使用高质量的电源可以帮助解决这个问题。
•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。
一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。
•探头质量：探头的质量也会影响噪声的出现。
示波器的故障定位和故障排除指南示波器作为一种重要的电子设备，在电子技术领域中扮演了至关重要的角色。
然而，在使用示波器过程中，我们不可避免地会遇到一些故障问题。
本文将为大家介绍示波器的常见故障，以及故障的定位和排除方法，帮助读者了解和解决示波器故障的难题。
一、示波器的常见故障1. 无法开机或无显示：示波器无法开机或无显示是最常见的故障之一。
可能原因包括电源故障、控制板故障、显示屏连接问题等。
2. 波形异常或失真：当示波器显示的波形异常或失真时，可能是由于输入信号幅度过大、探头或测试线路存在问题、示波器采样率设置不当等引起的。
3. 无法进行触发：触发故障是示波器使用中经常遇到的问题，可能是由于触发电路故障、触发级联设置不正确、触发源信号不稳定等原因导致。
4. 噪声干扰：如果示波器在测量信号时出现噪声干扰，可能是由于示波器本身信号处理部分故障、电源供电不稳定、周围环境干扰等引起的。
二、示波器故障定位方法1. 检查电源供电：当示波器无法开机或无显示时，首先应检查电源供电情况。
可以检查电源线连接是否良好，以及示波器后面板的电源开关是否打开。
2. 检查连接线路和探头：对于波形异常或失真的情况，应检查示波器的连接线路和探头是否存在松动或损坏的情况。
可以尝试更换探头或重新连接线路来确认问题。
3. 调整采样率和触发设置：若示波器无法进行触发或触发不稳定，可以尝试调整示波器的采样率和触发设置。
适当降低采样率或更改触发级联设置，可能有助于解决触发故障问题。
4. 降低输入信号幅度：当示波器显示的波形异常或失真时，可能是由于输入信号幅度过大造成的。
可以尝试降低输入信号的幅度，看是否能够使波形恢复正常。
5. 加强屏蔽处理和环境隔离：若示波器存在噪声干扰问题，可以考虑加强示波器本身的屏蔽处理，或者将示波器放置在噪声较小的环境中，以减少外部干扰对示波器的影响。
三、示波器故障排除技巧1. 确认故障出现的频率和条件：在排除示波器故障时，需要准确定位故障出现的频率和条件。
①合上电源开关指示灯不亮。
方法：检查供电电源、保险丝、电源线、电源变压器。
②合上电源开关指示灯亮，但无扫描光迹。
方法：将垂直水平位移居中，Y方式置“Y1”,t/cm置“1ms”，扫描方式置“自动”，X方式置“A”，增加辉度若仍无光迹出现，进入下一步；
第二步；先后拔掉机板上的Y输出插座和内部触发信号输出，并将其短接，若此时出现光迹说明Z轴放大器正常，检查Y输出放大器或X输出放大器，反之，检查Z轴放大器；
第三步，检查X输出放大器和产生锯齿波的扫描发生器。
③Y位移不正常。
方法：短路延迟线，看光迹线或光点能否回到屏中心？若能回到屏中心则检查Y前置放大器和延迟线电路，若不能回到屏中心则检查Z输出放大器。
④水平位移不正常，检查X输出放大器。
⑤所测试波形不同步，将Y方式和内触发置“Y”，触发耦合置“AC”，触发源置“内”，调节电平，若还不稳定显示则检查触发发生器和触发信号放大器。
⑥Y位移正常，但Y方式置“交替”或“继续”异常，检查垂直位移开关电路。
⑦聚焦不良或亮度太暗，检查示波管控制电路。
此外，与X输出放大器有关的故障现象还有信号周期测试误差大，与Y输出放大器有
关的故障现象有信号幅度测试误差大，还有一些使用不当而造成的假故障，如：触发选择按钮没选择“自动”或“触发”时无扫描基线，示波器的探头接触不良时无测试信号或测试信号不良，同步触发选择错误造成的不能同步等。
示波器使用中的常见问题数字示波器使用中常见的一些问题一、请问带宽和采样频率之间有什么固定关系？采样率理论上需要满足农效香采样定律，即被测信号的最高频率信号的每个周期理论上至少需要采2个点，否则会造成混叠。
但是在实际上还取决于很多其它的因素，比如波形的重构算法等，Siglent系列示波器采用先进的波形重构算法,同时配备有插值算法，精确重构波形。
一般来说采样率是带宽的4－5倍就可以比较准确地再现波形。
二、示波器指标中的带宽如何理解？带宽是示波器的基本指标，和放大器带宽的定义一样，是所谓的－3dB点，即，在示波器的输入加正弦波，幅度衰减为实际幅度的70.7%时的频率点称为带宽。
也就是说，使用100MHz带宽的示波器测量1V，100MHz的正弦波，得到的幅度只有0.707V。
这还只是正弦波的情形。
因此，我们在选择示波器的时候，为达到一定的测量精度，应该选择信号最高频率5倍的带宽。
Siglent的ADS1000CE示波器提供300MHz带宽、2GSa/a的实时采样率，领先国内同行水平。
三、在带宽一定的条件下，采样频率太大是否也没有太大的意义？带宽是限制被测信号高频分量被捕获的基本条件。
由于Siglent示波器采用先进的波形重构算法,并配备有插值算法显示，同时提供最低500MS/s的实时采样率，保证对触发信号的完美捕获并真实量化，最终能对采集信号的精确重现。
四、影响示波器工作速度的因素有哪些？简单地来说示波器的原理都差不多，前端是数据采集系统，后端是计算机处理。
影响示波器速度主要有两方面，一是从前端数采到后端处理的数据传输，一般都是用总线传输，另一个是后端的处理方式。
Siglent示波器采用成熟的高速硬件架构，配合DSP数字处理能有效解决这些瓶颈，大大提升示波器的性能。
五、在使用示波器时如何消除毛刺？如果毛刺是信号本身固有的，而且想用边沿触发同步该信号（如正弦信号），可以用高频抑制触发方式，通常可同步该信号。
示波器使用中的常见问题1．开机后，示波器黑屏怎么办？所谓黑屏，就是示波器的荧光屏看起来没有任何光点，好像没有开机一样。
造成这种现象的主要原因有以下几种：1）示波器的辉度不合适示波器辉度被调整而引起黑屏的现象一般出现于，上次使用者由于测试需要降低了辉度（比如在昏暗的灯光下，过强的辉度会刺眼）；教师在考核学生时，故意将示波器辉度调整为最小；维修者的习惯性操作。
但是，这个问题不容忽视，当出现黑屏时，首先检查辉度旋钮，并将其拧到最大，是一个良好的习惯。
2）示波器没有触发扫描辉度合适的情况下，仍然可能出现黑屏。
当示波器的触发方式为常态（Normal），如果输入通道没有接入有效信号，或者接入的信号幅度没有达到设定电平（Level），将不会引起X轴偏转板上锯齿波的产生。
在多数情况下，荧光屏的左边（以观察者为基准）将会出现一个不移动的光点。
但是，如果此时X轴基准位置（X_Position）不正确，将使得此光点不出现在屏幕上。
这也就造成了黑屏。
解决的方法就是让示波器出现扫描线。
因为，X_Position可以将一个光点移出屏幕，但是却无法将宽达8cm左右的扫描线整个移出。
将触发方式选择为自动触发（Auto）就可以让示波器产生扫描线。
（参见1.1.2中第6个问题）3）示波器Y基线位置（Y_Position）不合适如果示波器的Y轴基线位置不合适，即便产生扫描线，也有可能使得扫描线处于屏幕的上方或者下方，仍然可能出现黑屏。
这种情况下，通过旋转Y_Position旋钮，可以很快找回扫描线，而消除黑屏。
4）不合适的被测信号通过上述分析，可以得出，消除黑屏的一般步骤是：旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生）→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
但是，即便此时，也有可能仍然黑屏。
当被测信号是一种特殊信号，也有可能让观察者难以看到，而误认为是黑屏。
当输入信号为上下沿均很陡的方波，由于Y轴增益的不合适，使得方波的高低电平均超出了Y轴显示范围，这种波形在荧光屏上仅仅出现了几条很陡的竖线。
当示波管老化，或者其它原因，非常容易造成观察者难以察觉。
将输入耦合开关置于GND，示波器将关断输入信号而显示0线，就可以回避这个问题。
因此，按照下述步骤操作，一般均可顺利消除黑屏，除非示波器真的损坏了。
旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生）→将输入耦合开关置于GND（保证不受到奇异被测信号的影响）→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
2．张同学和李同学分别制作了一个波形发生器，输出都是1000Hz的方波。
当将这两个被测信号分别接入一个示波器的通道1和通道2，每一路信号都可以稳定显示，用双踪显示却怎么也无法稳定显示两路波形，为什么？任何两个非通源的波形发生器，要做到频率完全相同是不可能的。
随着时间的推移，它们之间存在的相位差将不停地改变，因此，数字示波器可以记录某一个瞬间它们之间的相差关系，并稳定显示，而模拟示波器由于没有记录功能，只能显示观察的时刻它们之间不稳定的相差，因此，不稳定显示是正常的，稳定了反而是此前某一个时刻的记录或者出现了什么问题。
3．一个周期性信号如图1.1.23A所示，周同学无论如何也无法将其在示波器上稳定显示，你有什么办法吗？之所以难以稳定显示的原因是：无论使用上升沿还是下降沿触发，在图中显示的每个周期中，都存在2个满足电平触发条件的时刻（用纵向虚线表示）。
这就造成如图1.1.23B所示的两个不同的触发位置，导致波形显示的不重叠。
仔细调整扫速的微调旋钮（内圈），可以使得第二个满足触发条件被正在发生的锯齿波所覆盖，而使波形稳定显示，如图1.1.23C所示。
但是，这样就造成显示的波形无法读取时间参数（一旦改变微调，则示波器不在测量状态）。
复杂一些，但是可以解决问题的方法如下：用比较器对输入信号进行数字化处理，产生如图1.1.23D所示的信号。
然后，用2进制计数器将信号变为1.1.23E所示。
用E图信号作为触发源，就可以稳定显示上述波形。
在数字电路中，预将图D所示的信号稳定显示，也经常使用这种方法。
4．赵同学发现，示波器的触发方式选择存在与书上介绍不一致的地方。
他将触发方式选择由常态（Normal）变为自动（Auto），按道理，触发将按照自动节律，波形会出来，但不会稳定。
可是，他怎么改变信号频率，示波器仍然稳定显示，这是为什么？现在生产的多数示波器，都丰富了AUTO（自动触发）的功能：当触发源信号满足电平触发条件，触发电路按照触发源产生锯齿波，这与NORM（常态触发）没有任何区别；当触发源信号不满足电平触发条件，才按照固定频率产生无法稳定波形显示的锯齿波。
赵同学实验中输入的信号，满足电平触发条件，所以可以稳定显示。
5．陈同学将一个峰峰值为1V的正弦波，用两根电缆线分别接入通道1和通道2，在示波器上读数，通道1为峰峰值1V，通道2却是0.8V，为什么？陈同学没有将通道2的Y轴增益开关内圈旋钮右旋到底。
应该右旋内圈旋钮，听到“啪嗒”声响，示波器才进入测量状态。
6．王同学将一个峰峰值为1V的正弦波，用两根电缆线分别接入通道1和通道2，并且他学会了问题5，将两个通道的Y轴增益均设为测量状态，在示波器上读数，通道1为峰峰值1V，通道2却是0.1V，为什么？王同学使用的是带衰减开关的电缆线。
这种电缆线具有“×1”和“×10”两种选择。
当置于“×10”位置时，电缆对输入信号进行1/10衰减，导致输入到示波器的信号幅度变为原信号的1/10。
7．杨同学在一旁观察到了陈同学和王同学所犯的测量错误，他也将一个峰峰值为1V的正弦波，用两根没有任何衰减的电缆线分别接入自己示波器的通道1和通道2，并将两个通道的Y轴增益均设为测量状态，在示波器上读数，通道1为峰峰值1V，通道2却是0.85V，为什么？这种情况，几乎可以肯定，是示波器的通道2发生了故障，通常是Y轴放大器的增益控制出现了问题，应该检修。
8．输入信号是1Hz的方波，在示波器上却看到如图1.1.24所示的波形，为什么？错误地将输入耦合开关置于AC，改变为DC就可以消除这种故障。
9．能够用模拟示波器观察1Hz的信号吗？模拟示波器是利用被测信号的周期性，在荧光屏上重复扫描获得稳定波形的。
当被测信号频率较低时，用于扫描的锯齿波，其周期也会相应变长。
这就造成观察者可以在屏幕上看到光点的缓慢移动，而不是波形连续的曲线。
图1.1.24所示的波形，更确切地说，应该是光点移动的轨迹。
但是，有些观察者可以通过大脑的记忆，而在大脑中形成这样的波形。
因此，应该说，模拟示波器可以显示低频信号，但是效果不好。
有一种被称为“长余辉”的示波器，利用一种特殊的荧光粉——这种荧光粉，在电子束轰击并停止轰击后，会继续发出较长时间的余辉，余辉时间的长短，也是示波器的一个指标——可以使模拟示波器稳定显示更加低频的被测信号。
10．将一个信号源的正弦波输出直接接到示波器的通道1，却看到一条直线。
这是为什么？这是教师在指导实验时，最常遇到的问题，只要同学们认真分析，就不难解决。
可能造成这种现象的主要原因有：l 信号源本身就是损坏的；l 信号源没有使用正确；l 信号源存在过量的衰减，输出值太小；l 信号源的输出线断了；l 示波器是损坏的；l 示波器的通道选择错误（常见）；l 示波器的输入耦合开关错误地置于GND上（常见）；l 示波器扫速太快（常见）；l 示波器通道1的电缆线断了；l 其它可能的错误。
很显然，同学们遇到这样的问题，立即叫老师，是错误地认为，不是信号源坏了，就是示波器坏了，而仪器损坏自己是无能为力的，只好叫老师。
实际上，以我们的经验，多数情况下，发生这种现象的原因是仪器损坏之外的。
正确的处理方法是：将信号源和示波器断开，用示波器的校准信号单独测试示波器，以保证示波器工作良好，然后用替换的方法，按照上述可能的故障，逐步查找，很快就可以找到故障所在。
11．孙同学发现了一个奇怪的现象：他将信号源输出电缆线的红线和示波器电缆线的红线连接在一起，却忘记将这两根电缆线的地线（黑线）接在一起。
可是，他却在示波器上看到了清晰的信号源输出。
这是为什么？出于安全和抗干扰的要求，许多仪器设备都将机壳、信号地和电源引线中的大地相连（仪器的大地来源于建筑物就近的接地点，并且通过墙内的交流电源线，出现在电源插板上）。
因此，当信号源和示波器共用一个电源插板，它们的信号地实际上已经连接在一起了。
这就造成了张同学发现的奇怪现象：信号的单线传输。
12．许同学明白了问题11后，心想，既然信号源的地线和示波器的地线已经在电源插板上连接在一起，以后只需要连接信号线就可以了，地线可以不接了。
这样做，对吗？这样做不对。
不管外部连接与否，正确的使用规定的接地线是必须的。
13．钱同学希望将输入信号反相后接入，于是他将信号源的黑线和示波器的红线连接，信号源红线与示波器黑线连接，这样做，可以吗，有危险吗？由于问题11已经解释的原因，信号源和示波器的地线实际上已经连接在一起。
当将信号源的红线和示波器的黑线连接在一起，实际上就等于将信号源的红线和自己的地线连接在一起，肯定会造成信号源的输出短路。
轻则烧毁保险，重则引发更大的故障或者危险。
14．何同学也发现了一个奇怪的现象：他用手接触示波器探头中的红线，发现示波器上显示出高达几十伏的，频率大约是50Hz的，很难看的信号。
难道自己是一个信号源吗？或者自己的身体可以发电吗？人体类似于一个大天线，在目前的环境中，接收50Hz交流电引起电磁场变化产生的干扰信号，是一种客观存在。
这种干扰信号的特点是：电压幅度较大，高达几十伏，但是输出电阻也很大。
因此，这种高电压干扰，既不能电击别人，也不能提供功率输出——点亮灯泡，或者电炉子。
但是，这种信号在遇到高输入阻抗的仪器时，却能够将电压体现在仪器的输入端。
示波器的输入电阻为1MΩ，接收并显示这个电压是正常的。
多数电路设计中，信号都具有较小的输出电阻，这些信号即便幅度很小，当它们与人体接触时，就类似于一个小幅度、低输出电阻的信号与一个大幅度、高输出电阻的信号的连接，实际的输出值几乎不会受到人体的干扰。
这就是很多电路中，用手指接触电路的裸露部分，几乎不会影响电路工作的原因。
而一旦电路设计中，出现某个裸露部分，具有较高的输出电阻，并且被人体接触，则电路有可能出现故障。
这就是为什么有些仪器的内部电路，不允许随意触摸的原因。
这种特性，也被应用于一些检测领域：比如有一种触摸台灯，台灯表面有一个金属片，连接一个高输入电阻的检测部分——通常用高阻的场效应管实现，当人体感应的干扰信号通过手指接触到金属片，则放大电路就接受到一个比较大的电压信号，利用这个电压信号作为人体接触台灯的标识，来点亮或者关闭台灯。
