3.3Fluent紊流模型

3 设置一般的多相流问题（Setting Up a General Multiphase Problem）3.1使用一般多相流模型的步骤（Steps for Using the General Multiphase Models）设置和求解一般多相流问题的步骤的要点如下，各个子部分详细的讲述在随后的章节中。

记住这里给出的仅是与一般多相流计算相关的步骤。

有关你使用的其它模型和相关的多相流模型的输入的详细信息，将在这些模型中合适的部分给出。

1)选中你想要使用的多相流模型（VOF, mixture, or Eulerian）并指定相数。

Define Models Multiphase...2)从材料库中复制描述每相的材料。

Define Materials...如果你使用的材料在库中没有，应创建一种新材料。

!!如果你的模型中含有微粒（granular）相，你必须在fluid materials category中为它创建新材料（not the solid materials category.）3)定义相，指定相间的相互作用（interaction）(例如，使用欧拉模型时的drag functions)Define Phases...4)(仅对欧拉模型)如果流动是紊流，定义多相紊流模型。

Define Models Viscous...5)如果体积力存在，turn on gravity and specify the gravitational acceleration.Define Operating Conditions...6)指定边界条件，包括第二相体积份额在流动边界和壁面上的接触角。

Define Boundary Conditions...7)设置模拟具体的解参数Solve Controls Solution...8)初始化解和为第二相设定初始体积份额。

Solve Initialize Patch...9)计算求解和检查结果*欧拉多相流模拟的附加指南（Additional Guidelines for Eulerian Multiphase Simulations）一旦你决定了欧拉多相流模型适合你的问题，你应当考虑求解你的多相流问题的需求计算能力。

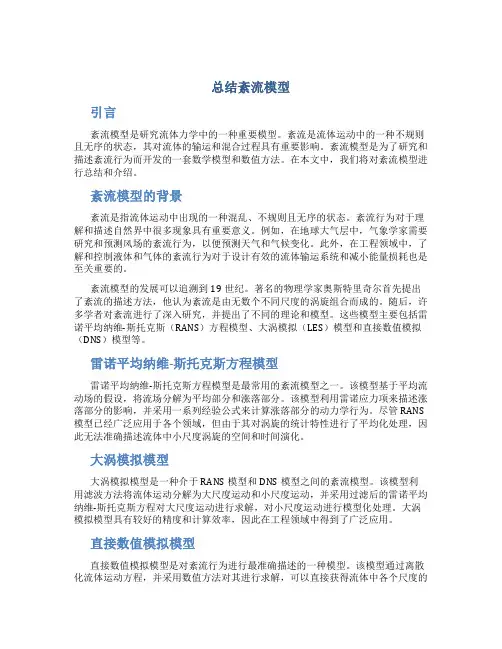

总结紊流模型引言紊流模型是研究流体力学中的一种重要模型。

紊流是流体运动中的一种不规则且无序的状态，其对流体的输运和混合过程具有重要影响。

紊流模型是为了研究和描述紊流行为而开发的一套数学模型和数值方法。

在本文中，我们将对紊流模型进行总结和介绍。

紊流模型的背景紊流是指流体运动中出现的一种混乱、不规则且无序的状态。

紊流行为对于理解和描述自然界中很多现象具有重要意义。

例如，在地球大气层中，气象学家需要研究和预测风场的紊流行为，以便预测天气和气候变化。

此外，在工程领域中，了解和控制液体和气体的紊流行为对于设计有效的流体输运系统和减小能量损耗也是至关重要的。

紊流模型的发展可以追溯到19世纪。

著名的物理学家奥斯特里奇尔首先提出了紊流的描述方法，他认为紊流是由无数个不同尺度的涡旋组合而成的。

随后，许多学者对紊流进行了深入研究，并提出了不同的理论和模型。

这些模型主要包括雷诺平均纳维-斯托克斯（RANS）方程模型、大涡模拟（LES）模型和直接数值模拟（DNS）模型等。

雷诺平均纳维-斯托克斯方程模型雷诺平均纳维-斯托克斯方程模型是最常用的紊流模型之一。

该模型基于平均流动场的假设，将流场分解为平均部分和涨落部分。

该模型利用雷诺应力项来描述涨落部分的影响，并采用一系列经验公式来计算涨落部分的动力学行为。

尽管RANS 模型已经广泛应用于各个领域，但由于其对涡旋的统计特性进行了平均化处理，因此无法准确描述流体中小尺度涡旋的空间和时间演化。

大涡模拟模型大涡模拟模型是一种介于RANS模型和DNS模型之间的紊流模型。

该模型利用滤波方法将流体运动分解为大尺度运动和小尺度运动，并采用过滤后的雷诺平均纳维-斯托克斯方程对大尺度运动进行求解，对小尺度运动进行模型化处理。

大涡模拟模型具有较好的精度和计算效率，因此在工程领域中得到了广泛应用。

直接数值模拟模型直接数值模拟模型是对紊流行为进行最准确描述的一种模型。

该模型通过离散化流体运动方程，并采用数值方法对其进行求解，可以直接获得流体中各个尺度的涡旋的空间和时间演化。

一般来说，DES和LES是最为精细的湍流模型，但是它们需要的网格数量大，计算量和内存需求都比较大，计算时间长，目前工程应用较少。

S-A模型适用于翼型计算、壁面边界层流动，不适合射流等自由剪切流问题。

标准K-Epsilon模型有较高的稳定性、经济性和计算精度，应用广泛，适用于高雷诺数湍流，不适合旋流等各相异性等较强的流动。

RNG K-Epsilon模型可以计算低雷诺数湍流，其考虑到旋转效应，对强旋流计算精度有所提供。

Realizable K-Epsilon模型较前两种模型的有点是可以保持雷诺应力与真实湍流一致，可以更加精确的模拟平面和圆形射流的扩散速度，同时在旋流计算、带方向压强梯度的边界层计算和分离流计算等问题中，计算结果更符合真实情况，同时在分离流计算和带二次流的复杂流动计算中也表现出色。

但是此模型在同时存在旋转和静止区的计算中，比如多重参考系、旋转滑移网格计算中，会产生非物理湍流粘性。

因此需要特别注意。

专用于射流计算的Realizable k-ε模型。

标准K-W模型包含了低雷诺数影响、可压缩性影响和剪切流扩散，适用于尾迹流动、混合层、射流、以及受壁面限制的流动附着边界层湍流和自由剪切流计算。

SST K-W模型综合了K-W模型在近壁区计算的优点和K-Epsilon模型在远场计算的优点，同时增加了横向耗散导数项，在湍流粘度定义中考虑了湍流剪切应力的输运过程，适用更广，可以用于带逆压梯度的流动计算、翼型计算、跨声速带激波计算等。

雷诺应力模型没有采用涡粘性各向同性假设，在理论上比前面的湍流模型要精确的多，直接求解雷诺应力分量（二维5个，三维7个）输运方程，适用于强旋流动，如龙卷风、旋流燃烧室计算等。

！！！！！所以在选择湍流模型时要注意各个模型是高雷诺数模型还是低雷诺数模型，前者采用壁面函数时，应该避免使用太好（对壁面函数方法）或太粗劣（对增强函数处理方法）的网格。

而对于低雷诺数模型，壁面应该有好的网格。

标题：深入探讨fluent中常见的湍流模型及各自应用场合在fluent中，湍流模型是模拟复杂湍流流动的重要工具，不同的湍流模型适用于不同的流动情况。

本文将深入探讨fluent中常见的湍流模型及它们各自的应用场合，以帮助读者更深入地理解这一主题。

1. 简介湍流模型是对湍流流动进行数值模拟的数学模型，通过对湍流运动的平均值和湍流运动的涡旋进行描述，以求解湍流运动的平均流场。

在fluent中，常见的湍流模型包括k-ε模型、k-ω模型、LES模型和DNS模型。

2. k-ε模型k-ε模型是最常用的湍流模型之一，在工程领域有着广泛的应用。

它通过求解两个方程来描述湍流场，即湍流能量方程和湍流耗散率方程。

k-ε模型适用于对流动场变化较为平缓的情况，如外流场和边界层内流动。

3. k-ω模型k-ω模型是另一种常见的湍流模型，在边界层内流动和逆压力梯度流动情况下有着良好的适用性。

与k-ε模型相比，k-ω模型对于边界层的模拟更加准确，能够更好地描述壁面效应和逆压力梯度情况下的流动。

4. LES模型LES（Large Ey Simulation）模型是一种计算密集型的湍流模拟方法，适用于对湍流细节结构和湍流的大尺度结构进行同时模拟的情况。

在fluent中，LES模型通常用于对湍流尾流、湍流燃烧和湍流涡流等复杂湍流流动进行模拟。

5. DNS模型DNS（Direct Numerical Simulation）模型是一种对湍流流动进行直接数值模拟的方法，适用于小尺度湍流结构的研究。

在fluent中，DNS模型常用于对湍流的微观结构和湍流的小尺度特征进行研究，如湍流能量谱和湍流的空间分布特性等。

总结与回顾通过本文的介绍，我们可以看到不同的湍流模型在fluent中各有其适用的场合。

从k-ε模型和k-ω模型适用于工程领域的实际流动情况，到LES模型和DNS模型适用于研究湍流细节结构和小尺度特征，每种湍流模型都有其独特的优势和局限性。

三维圆管紊流流动状况的数值模拟分析在工程和生活中，圆管内的流动是最常见也是最简单的一种流动，圆管流动有层流和紊流两种流动状况。

层流，即液体质点作有序的线状运动，彼此互不混掺的流动；紊流，即液体质点流动的轨迹极为紊乱，质点相互掺混、碰撞的流动。

雷诺数是判别流体流动状态的准则数。

本研究用CFD 软件来模拟研究三维圆管的紊流流动状况，主要对流速分布和压强分布作出分析。

1 物理模型三维圆管长2000mm l =，直径100mm d =。

流体介质：水，其运动粘度系数62110m /s ν-=⨯。

Inlet ：流速入口，10.005m /s υ=，20.1m /s υ= Outlet ：压强出口Wall ：光滑壁面，无滑移2 在ICEM CFD 中建立模型2.1 首先建立三维圆管的几何模型Geometry2.2 做Blocking因为截面为圆形，故需做“O ”型网格。

2.3 划分网格mesh注意检查网格质量。

在未加密的情况下，网格质量不是很好，如下图因管流存在边界层，故需对边界进行加密，网格质量有所提升，如下图2.4 生成非结构化网格，输出fluent.msh等相关文件3 数值模拟原理紊流流动当以水流以流速20.1m /s υ=，从Inlet 方向流入圆管，可计算出雷诺数10000υdRe ν==，故圆管内流动为紊流。

假设水的粘性为常数（运动粘度系数62110m /s ν-=⨯）、不可压流体，圆管光滑，则流动的控制方程如下：①质量守恒方程：()()()0u v w t x y zρρρρ∂∂∂∂+++=∂∂∂∂ (0-1)②动量守恒方程：2()()()()()()()()()()[]u uu uv uw u u ut x y z x x y y z z u u v u w p x y z xρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-2)2()()()()()()()()()()[]v vu vv vw v v v t x y z x x y y z z u v v v w px y z yρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-3)2()()()()()()()()()()[]w wu wv ww w w w t x y z x x y y z z u w v w w px y z zρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-4)③湍动能方程：()()()()[())][())][())]t t k k t k k k ku kv kw k k t x y z x x y yk G z zμμρρρρμμσσμμρεσ∂∂∂∂∂∂∂∂+++=+++∂∂∂∂∂∂∂∂∂∂+++-∂∂ (0-5)④湍能耗散率方程：212()()()()[())][())][())]t t k k t k k u v w t x y z x x y y C G C z z k kεεμμρερερερεεεμμσσμεεεμρσ∂∂∂∂∂∂∂∂+++=+++∂∂∂∂∂∂∂∂∂∂+++-∂∂ (0-6)式中，ρ为密度，u 、ν、w 是流速矢量在x 、y 和z 方向的分量，p 为流体微元体上的压强。

Fluent物理模型概述Fluent为各种不可压缩和可压缩、层流和湍流流体流动问题提供了全面的模拟能力。

可以进行稳态或瞬态分析。

在Fluent中，大量传输现象的数学模型(如传热和化学反应)与复杂几何模型的能力相结合。

Fluent应用实例包括:工艺设备层流非牛顿流;叶轮机械与汽车发动机部件的共轭传热；电站锅炉中煤粉燃烧的分析；外部空气动力学;通过压缩机、泵和风扇的流量;以及气泡塔和流化床中的多相流。

为了模拟工业设备和过程中的流体流动和相关的运输现象，本教程提供了各种有用的特性。

包括多孔介质、集总参数(风扇和热交换器)、流向周期性流动和传热、涡流和移动参考系模型。

模型的移动参照系系包括对单个或多个参照系建模的能力。

此外，还提供了一种时间精确的滑动网格方法，用于叶轮机械应用中的多级建模，例如，计算时间平均流场的混合平面模型。

Fluent中另一组非常有用的模型是一组自由面和多相流模型。

这些可用于分析气-液、气-固、液-固和气-液-固流动。

针对这类问题，Fluent提供了(VOF)、混合模型、欧拉模型以及离散相模型(DPM)。

DPM对分散相(粒子、液滴或气泡)进行拉格朗日轨迹计算，包括与连续相耦合。

多相流的例子包括明渠流、喷雾、沉降、分离和空化。

在Fluent模型中，鲁棒性和准确性是湍流模型至关重要的组成部分。

所提供的湍流模型具有广泛的适用性，而且还包括其他物理现象的影响，如浮力和压缩性。

通过使用壁面函数和分区处理模型来求解近壁区域。

各种传热模式可以模拟，包括自然对流、强迫对流、混合对流、多孔介质等。

辐射模型和一些子模型都是可以使用的，还可以计算燃烧。

Fluent的一个特别的优点是它能够使用多种模型来模拟燃烧现象，包括涡流耗散模型和概率密度函数模型。

还有许多其他模型对于反应流应用非常有用，包括煤和液滴燃烧、表面反应和污染物形成模型。

总之，fluent提供了丰富的模型让你来模拟你所感兴趣的问题。

对于所有流动，Fluent求解质量和动量守恒方程。

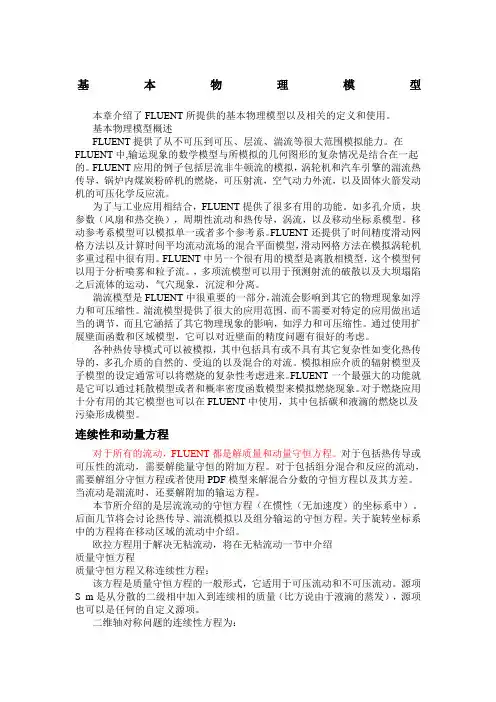

基本物理模型本章介绍了FLUENT所提供的基本物理模型以及相关的定义和使用。

基本物理模型概述FLUENT提供了从不可压到可压、层流、湍流等很大范围模拟能力。

在FLUENT中,输运现象的数学模型与所模拟的几何图形的复杂情况是结合在一起的。

FLUENT应用的例子包括层流非牛顿流的模拟，涡轮机和汽车引擎的湍流热传导，锅炉内煤炭粉碎机的燃烧，可压射流，空气动力外流，以及固体火箭发动机的可压化学反应流。

为了与工业应用相结合，FLUENT提供了很多有用的功能。

如多孔介质，块参数（风扇和热交换），周期性流动和热传导，涡流，以及移动坐标系模型。

移动参考系模型可以模拟单一或者多个参考系。

FLUENT还提供了时间精度滑动网格方法以及计算时间平均流动流场的混合平面模型，滑动网格方法在模拟涡轮机多重过程中很有用。

FLUENT中另一个很有用的模型是离散相模型，这个模型何以用于分析喷雾和粒子流。

，多项流模型可以用于预测射流的破散以及大坝塌陷之后流体的运动，气穴现象，沉淀和分离。

湍流模型是FLUENT中很重要的一部分，湍流会影响到其它的物理现象如浮力和可压缩性。

湍流模型提供了很大的应用范围，而不需要对特定的应用做出适当的调节，而且它涵括了其它物理现象的影响，如浮力和可压缩性。

通过使用扩展壁面函数和区域模型，它可以对近壁面的精度问题有很好的考虑。

各种热传导模式可以被模拟，其中包括具有或不具有其它复杂性如变化热传导的，多孔介质的自然的、受迫的以及混合的对流。

模拟相应介质的辐射模型及子模型的设定通常可以将燃烧的复杂性考虑进来。

FLUENT一个最强大的功能就是它可以通过耗散模型或者和概率密度函数模型来模拟燃烧现象。

对于燃烧应用十分有用的其它模型也可以在FLUENT中使用，其中包括碳和液滴的燃烧以及污染形成模型。

连续性和动量方程对于所有的流动，FLUENT都是解质量和动量守恒方程。

对于包括热传导或可压性的流动，需要解能量守恒的附加方程。

fluent中常见的湍流模型及各自应用场合湍流是流体运动中的一种复杂现象，它在自然界和工程应用中都非常常见。

为了模拟和预测湍流的行为，数学家和工程师们开发了各种湍流模型。

在Fluent中，作为一种流体动力学软件，它提供了多种常见的湍流模型，每个模型都有其自己的适用场合。

1. k-ε 模型最常见的湍流模型之一是k-ε模型。

该模型基于雷诺平均的假设，将湍流分解为宏观平均流动和湍流脉动两个部分，通过计算能量和湍动量方程来模拟湍流行为。

k-ε模型适用于边界层内和自由表面流动等具有高湍流强度的情况。

它还适用于非压缩流体和对称或旋转流动。

2. k-ω SST 模型k-ω SST模型是基于k-ε模型的改进版本。

它结合了k-ω模型和k-ε模型的优点，既能够准确地模拟边界层流动，又能够提供准确的湍流边界条件。

SST代表了"Shear Stress Transport"，意味着模型在对剪切流动的边界层进行处理时更为准确。

k-ω SST模型适用于各种湍流强度的流动，特别是在激烈湍流的边界层内。

3. Reynolds Stress 模型Reynolds Stress模型是一种基于雷诺应力张量模拟湍流的高级模型。

它考虑了流场中的各向异性和非线性效应，并通过解Reynolds应力方程来确定流场中的张应力。

由于对流场的湍流行为进行了更精确的建模，Reynolds Stress模型适用于湍流流动和涡旋流动等复杂的工程应用。

然而，由于模型的计算复杂度较高，使用该模型需要更多的计算资源。

4. Large Eddy Simulation (LES)Large Eddy Simulation是一种直接模拟湍流的方法，它通过将整个流场划分为大尺度和小尺度的涡旋来模拟湍流行为。

LES适用于高雷诺数的流动，其中小尺度涡旋的作用显著。

由于需要同时解决大尺度和小尺度涡旋的运动方程，LES计算的复杂度非常高，适用于需要高精度湍流求解的工程应用。

Fluent湍流模型小结（5篇）第一篇：Fluent 湍流模型小结Fluent 湍流模型小结湍流模型目前计算流体力学常用的湍流的数值模拟方法主要有以下三种：⌝直接模拟（direct numerical simulation, DNS）直接数值模拟（DNS）特点在湍流尺度下的网格尺寸内不引入任何封闭模型的前提下对Navier-Stokes方程直接求解。

这种方法能对湍流流动中最小尺度涡进行求解，要对高度复杂的湍流运动进行直接的数值计算，必须采用很小的时间与空间步长，才能分辨出湍流中详细的空间结构及变化剧烈的时间特性。

基于这个原因，DNS目前仅限于相对低的雷诺数中湍流流动模型。

另外，利用DNS模型对湍流运动进行直接的数值模拟对计算工具有很高的要求，计算机的内存及计算速度要非常的高，目前DNS模型还无法应用于工程数值计算，还不能解决工程实际问题。

⌝大涡模拟(large eddy simulation, LES)大涡模拟（LES）是基于网格尺度封闭模型及对大尺度涡进行直接求解N-S方程，其网格尺度比湍流尺度大，可以模拟湍流发展过程的一些细节，但其计算量仍很大，也仅用于比较简单的剪切流运动及管流。

大涡模拟的基础是：湍流的脉动与混合主要是由大尺度的涡造成的，大尺度涡是高度的非各向同性，而且随流动的情形而异。

大尺度的涡通过相互作用把能量传递给小尺度的涡，而小尺度的涡旋主要起到耗散能量的作用，几乎是各向同性的。

这些对涡旋的认识基础就导致了大涡模拟方法的产生。

Les大涡模拟采用非稳态的N-S方程直接模拟大尺度涡，但不计算小尺度涡，小涡对大涡的影响通过近似的模拟来考虑，这种影响称为亚格子Reynolds应力模型。

大多数亚格子Reynolds模型都是将湍流脉动所造成的影响用一个湍流粘性系数，既粘涡性来描述。

LES对计算机的容量和CPU的要求虽然仍然很高，但是远远低于DNS方法对计算机的要求，因而近年来的研究与应用日趋广泛。

fluent多组分多相流模型理论说明1. 引言1.1 概述本文旨在探讨fluent多组分多相流模型的理论说明。

随着科学技术的不断发展，多组分多相流模型在各个领域中得到了广泛应用。

该模型能够考虑多种组分和相态的存在，从而更准确地描述复杂的流体行为。

1.2 文章结构文章共分为五个部分，每个部分都包含了相关的内容。

首先，在引言部分介绍了本文的概述和结构。

接下来，第二部分将详细解释多组分流动模型、多相流动模型以及Fluent软件中的多组分多相流模型。

第三部分将探讨该模型在化工工艺过程、石油与天然气行业以及环境工程领域中的应用场景。

第四部分将评估该模型的优势和挑战，并提出可能面临的问题。

最后，在结论部分总结了主要观点和发现，并提出了对未来研究方向的展望和建议。

1.3 目的本文旨在深入理解fluent多组分多相流模型，并研究其在不同领域中的应用场景。

通过对该模型进行理论说明和分析，我们可以更好地了解其优势、挑战以及潜在问题。

此外，在总结主要观点和发现的同时，本文还将对未来的研究方向提出展望和建议，为该领域的科学研究和工程实践提供指导。

2. 多组分多相流模型理论说明：2.1 多组分流动模型：多组分流动模型是描述在系统中同时存在多个物质组分时的流动行为的数学模型。

在多组分流动模型中，每个物质组分都被视为一个单独的相，并且通过质量守恒方程和动量守恒方程来描述每个组分的运动。

此外，还引入了物质浓度、温度、压力等参数来完整描述系统状态。

2.2 多相流动模型：多相流动模型是用于描述具有不同物理性质的两种或更多相互作用的复杂系统中的流体行为的数学模型。

在传统单相流动模型中，假设介质是均匀连续的，但在实际情况下，往往存在着两种或者更多不同相态之间的界面。

因此，通过引入界面张力、表面张力等参数以及液滴或气泡等微观结构来描述这些不同相态之间的交互关系。

2.3 Fluent中的多组分多相流模型：Fluent是一种常用于计算流体力学仿真软件，在其中提供了丰富有效的多组分多相流建模工具和方法。

10.10.1 湍流选项湍流模型可用的不同的选项在10.3到10.7节已经详细的介绍过了。

这里将提供这些选项的用法。

如果你选择的是Spalart-Allmaras 模型，下列选项是有用的：● Vorticity-based production （基于漩涡的产出）● Strain/vorticity-based production （基于应变/漩涡的产出）● Viscous heating （对耦合算法总是激活）如果你选择的是标准的ε-k 模型或是可实行的ε-k 模型，下列选项是有用的： ● Viscous heating （对耦合算法总是激活）● Inclusion of buoyancy effects on ε（包含浮力对ε的影响）如果你选择的是RNG ε-k 模型，下列选项是有用的：● Differential viscosity model （微分粘性模型）● Swirl modification （涡动修正）● Viscous heating （对耦合算法总是激活）● Inclusion of buoyancy effects on ε（包含浮力对ε的影响）如果你选择的是标准的ω-k 模型，下列选项是有用的：● Transitional flows● Shear flow corrections● Viscous heating （对耦合算法总是激活）如果你选择的是剪切-应力传输ω-k 模型，下列选项是有用的：● Transitional flows （过渡流）● Viscous heating （对耦合算法总是激活）如果你选择的是雷诺应力模型（RSM ），下列选项是有用的：● Wall reflection effects on Reynolds stresses （壁面反射对雷诺应力的影响） ● Wall boundary conditions for the Reynolds stresses from the k equation （雷诺应力的壁面边界条件来自k 方程）● Quadratic pressure-strain model （二次的压力－应变模型）● Viscous heating （对耦合算法总是激活）● Inclusion of buoyancy effects on ε（包含浮力对ε的影响）如果你选择的是增强壁面处理（对ω-k 模型和雷诺应力模型可用），下列选项是有用的：● Pressure gradient effects （压力梯度的影响）● Thermal effects （热影响）如果你选择的是大漩涡模拟（LES ），下列选项是有用的：● Smagorinsky-Lilly model for the subgrid-scale viscosity● RNG model for the subgrid-scale viscosity● Viscous heating （对耦合算法总是激活）10．2．4 The Spalart-Allmaras 模型Spalart-Allmaras模型是设计用于航空领域的，主要是墙壁束缚流动。

FLUENT三相流动模拟本教程将通过VOF模型模拟空气、水和甘油三相流动问题。

1启动Workbench并建立分析项目（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令，启动Workbench 19.2，进入ANSYS Workbench 19.2界面。

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

2 导入几何体（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

（2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

3 划分网格（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

（2）分别右键选择模型上部出口边界和下部两个入口边界，在弹出快捷菜单中选择Create Named Selection，弹出Selection Name 对话框，输入名称inlet1、inlet2和outlet，单击OK按钮确认。

（3）设置网格尺寸为6e-04m，在Quality中，Smoothing选择High。

（4）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

（5）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（6）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（7）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

4设置材料（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

（2）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。
