下载文档原格式
建筑材料热物理性能计算参数
建筑材料的热物理性能是指材料在热力学条件下的热传导、热导率、
热膨胀系数、比热容和热阻等性能参数。
这些参数的计算对于建筑材料的
选择、施工设计和能源消耗的评估都具有重要意义。
以下是几个常用的建
筑材料热物理性能计算参数。
1.热传导率：热传导率是材料传导热量的能力，是一个物质对热量传
递的导热性能的描述。
它用λ表示，单位为W/(m·K)。
热传导率的计算
需要考虑材料的组成、密度、热导率等因素。
2.热膨胀系数：热膨胀系数是描述材料热胀冷缩特性的参数，它衡量
了材料在温度变化下的尺寸变化能力。
它用α表示，单位为1/°C。
热
膨胀系数可以通过实验或者理论计算来得到。
3. 比热容：比热容是指单位质量材料温度升高1度所需吸收的热量，也可以理解为材料储存热量的能力。
比热容用C表示，单位为J/(kg·K)。
比热容可以通过实验测量或者计算得到。
4.热阻：热阻描述了材料阻碍热量流动的能力，是材料的导热性能与
厚度的比值。
热阻用R表示，单位为m^2·K/W。
热阻的计算需要考虑材
料的热传导系数和厚度。
以上是几个常用的建筑材料热物理性能计算参数，这些参数的准确计
算对于建筑能源消耗的评估和选择合适的建筑材料具有重要意义。
在研究
和设计中，可以通过实验、理论计算和模拟等方式来获取这些参数的数值。
计算参数的准确性将有助于提高建筑材料的性能，并降低热能损失。

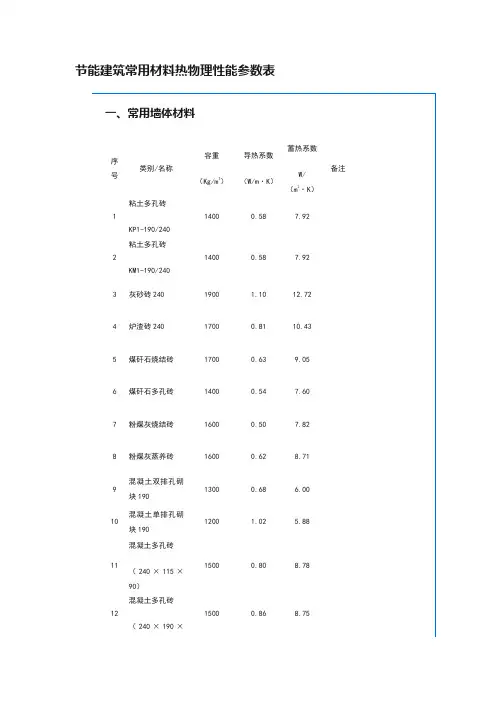

节能建筑常用材料热物理性能参数表90）13混凝土砌块内填膨胀珍珠岩（单排孔）13000.33 1.2814煤矸石砌块内填膨胀珍珠岩13000.27 3.2515ALC加气混凝土砌块5000.20 3.60用于墙体修正系数1.35；用于屋面修正系数1.45；16粉煤灰加气混凝土砌块7000.22 3.59用于墙体修正系数1.35；用于屋面修正系数1.45；17烧结淤泥普通砖17000.507.82修正系数1.1518烧结淤泥多孔砖13000.48 6.74修正系数1.1519页岩模数烧结砖13000.45 6.60修正系数1.15二、常用保温材料序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/备注（m2·K）20水泥基复合保温砂浆（W型）4000.08 1.56用于屋面修正系数1.30；用于墙体修正系数1.25；21水泥基复合保温砂浆（L型）2500.06 1.07用于屋面修正系数1.35；用于墙体修正系数1.25；22水泥基无机矿物轻集料保温砂浆4500.085 1.80适用于内保温23粉刷石膏保温砂浆5000.085 4.00适用于内保温24挤塑聚苯板（XPS）25～350.030.54用于屋面修正系数1.25；用于墙体修正系数1.15；25模塑聚苯板（EPS）18～220.0410.36用于墙体修正系数1.20；26聚氨酯（外墙外保温）300.0240.36用于墙体修正系数1.20；27聚氨酯（屋面保温）35～500.0240.54用于屋面修正系数1.35；注：保温装饰板根据所选保温材料不同，选用相应的热工性能参数及修正系数。
三、混凝土3.1普通混凝土序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注28钢筋混凝土2500 1.7417.06修正系数1.00；3.2轻骨料混凝土序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注29自然煤矸石、炉渣混凝土（ρ=1700）1700111.39修正系数1.00；30自然煤矸石、炉渣混凝土（ρ=1500）15000.769.33修正系数1.00；31自然煤矸石、炉渣混凝土（ρ=1300）13000.567.46修正系数1.00；32粉煤灰陶粒混凝土（ρ=1700）17000.9511.11修正系数1.00；33粉煤灰陶粒混凝土（ρ=1500）15000.78.95修正系数1.00；34粉煤灰陶粒混凝土（ρ=1300）13000.577.52修正系数1.00；35粉煤灰陶粒混凝土（ρ=1100）11000.44 6.08修正系数1.00；36粘土陶粒混凝土16000.8410.13修正系数1.00；（ρ=1600）37粘土陶粒混凝土（ρ=1400）14000.78.65修正系数1.00；38粘土陶粒混凝土（ρ=1200）12000.53 6.97修正系数1.00；39页岩渣、石灰、水泥混凝土13000.52 6.94修正系数1.00；40页岩陶粒混凝土（ρ=1500）15000.779.39修正系数1.00；41页岩陶粒混凝土（ρ=1300）13000.637.91修正系数1.00；42页岩陶粒混凝土（ρ=1100）11000.5 6.48修正系数1.00；43火山灰渣、砂、水泥混凝土17000.57 6.34修正系数1.00；44浮石混凝土（ρ=1500）（水泥焦渣）15000.678.76修正系数1.00；45浮石混凝土（ρ=1300）（水泥焦渣）13000.537.25修正系数1.00；46浮石混凝土（ρ=1100）11000.42 5.94修正系数1.00；（水泥焦渣）3.3轻质混凝土序号类别\名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注47泡沫混凝土（ρ=700）7000.22 3.59用于屋面修正系数1.50；48泡沫混凝土（ρ=500）5000.19 2.69用于屋面修正系数1.50；四、粉刷砂浆4.1砂浆序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注49水泥砂浆18000.9311.31修正系数1.00；50混合砂浆17000.8710.63修正系数1.00；51石灰砂浆16000.819.95修正系数1.00；52石灰石膏砂浆15000.769.33修正系数1.00；五、热绝缘材料5.1纤维材料序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注53矿棉、岩棉、玻璃棉板（ρ=80以下）800.050.60修正系数1.20；54矿棉、岩棉、玻璃棉板（ρ=80-200）1400.0450.75修正系数1.20；55矿棉、岩棉、玻璃棉毡（ρ=70以下）700.050.58修正系数1.20；56矿棉、岩棉、玻璃棉毡（ρ=70-200）1350.0450.77修正系数1.20；57矿棉、岩棉、玻璃棉松散料（ρ=70以下）700.050.46修正系数1.20；58矿棉、岩棉、玻璃棉松散料（ρ=70-120）950.0450.51修正系数1.20；59麻刀1500.07 1.27修正系数1.20；六、木材、建筑板材6.1木材序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注60橡木、枫树（热流方向垂直木纹）7000.17 4.66摘自《民用建筑热工设计规范GB50176-93》附录四；61橡木、枫树（热流方向顺木纹）7000.35 6.69摘自《民用建筑热工设计规范GB50176-93》附录四；62松、木、云杉（热流方向垂直木纹）5000.14 3.56摘自《民用建筑热工设计规范GB50176-93》附录四；63松、木、云杉（热流方向顺木纹）5000.29 5.15摘自《民用建筑热工设计规范GB50176-93》附录四；6.2建筑板材序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注64胶合板6000.17 4.32摘自《民用建筑热工设计规范GB50176-93》附录四；65软木板（ρ=300）3000.093 1.96摘自《民用建筑热工设计规范GB50176-93》附录四；66软木板（ρ=150）1500.058 1.09摘自《民用建筑热工设计规范GB50176-93》附录四；67纤维板（ρ=1000）10000.347.88摘自《民用建筑热工设计规范GB50176-93》附录四；68纤维板（ρ=600）6000.23 5.02摘自《民用建筑热工设计规范GB50176-93》附录四；69石棉水泥板18000.528.45摘自《民用建筑热工设计规范GB50176-93》附录四；70石棉水泥隔热板5000.16 2.47摘自《民用建筑热工设计规范GB50176-93》附录四；71石膏板10500.33 5.14摘自《民用建筑热工设计规范GB50176-93》附录四；72水泥刨花板（ρ=1000）10000.347.05摘自《民用建筑热工设计规范GB50176-93》附录四；73水泥刨花板（ρ=700）7000.19 4.41摘自《民用建筑热工设计规范GB50176-93》附录四；74稻草板3000.13 2.18摘自《民用建筑热工设计规范GB50176-93》附录四；75木屑板2000.065 1.41摘自《民用建筑热工设计规范GB501 76-93》附录四；七、松散材料7.1无机材料序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注76锅炉渣10000.29 4.41摘自《民用建筑热工设计规范GB50176-93》附录四；77粉煤灰10000.23 3.92摘自《民用建筑热工设计规范GB50176-93》附录四；78高炉炉渣9000.26 3.96摘自《民用建筑热工设计规范GB50176-93》附录四；79浮石、凝灰岩6000.23 3.04摘自《民用建筑热工设计规范GB50176-93》附录四；80膨胀蛭石（ρ=300）3000.14 1.79摘自《民用建筑热工设计规范GB50176-93》附录四；81膨胀蛭石（ρ=200）2000.1 1.24摘自《民用建筑热工设计规范GB50176-93》附录四；82硅藻土2000.076 1.01摘自《民用建筑热工设计规范GB50176-93》附录四；83膨胀珍珠岩（ρ=120）1200.070.85摘自《民用建筑热工设计规范GB50176-93》附录四；84膨胀珍珠岩（ρ=80）800.0580.63摘自《民用建筑热工设计规范GB50176-93》附录四；7.2有机材料序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注85木屑2500.093 1.84摘自《民用建筑热工设计规范GB50176-93》附录四；86稻壳1200.06 1.03摘自《民用建筑热工设计规范GB50176-93》附录四；87干草1000.0470.83摘自《民用建筑热工设计规范GB50176-9 3》附录四；八、其他材料8.1土壤序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注88夯实粘土（ρ=2000）2000 1.1613.05摘自《民用建筑热工设计规范GB50176-93》附录四；89夯实粘土（ρ=1800）18000.9311.09摘自《民用建筑热工设计规范GB50176-93》附录四；90加草粘土（ρ=1600）16000.769.45摘自《民用建筑热工设计规范GB50176-93》附录四；91加草粘土（ρ=1400）14000.587.72摘自《民用建筑热工设计规范GB50176-93》附录四；92轻质粘土12000.47 6.44摘自《民用建筑热工设计规范GB50176-93》附录四；93建筑用砂16000.588.26摘自《民用建筑热工设计规范GB50176-93》附录四；8.2石材序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注94花岗岩、玄武岩2800 3.4925.57摘自《民用建筑热工设计规范GB50176-93》附录四；95大理石2800 2.9123.35摘自《民用建筑热工设计规范GB50176-93》附录四；96砾石、石灰岩2400 2.0418.10摘自《民用建筑热工设计规范GB50176-93》附录四；97石灰石2000 1.1612.46摘自《民用建筑热工设计规范GB50176-93》附录四；8.3卷材、沥青材料序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注98沥青油毡、油毡纸6000.17 3.30摘自《民用建筑热工设计规范GB50176-93》附录四；99沥青混凝土2100 1.0516.41摘自《民用建筑热工设计规范GB50176-93》附录四；100石油沥青（ρ=1400）14000.27 6.80摘自《民用建筑热工设计规范GB50176-93》附录四；101石油沥青（ρ10500.17 4.67摘自《民用建筑热工设计规范GB50176-93》附录四；=1050）8.4玻璃序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注102平板玻璃25000.7610.77摘自《民用建筑热工设计规范GB50176-93》附录四；103玻璃钢18000.529.26摘自《民用建筑热工设计规范GB50176-93》附录四；8.5金属序号类别/名称容重（Kg/m3）导热系数（W/m·K）蓄热系数W/（m2·K）备注104紫铜8500407325.06摘自《民用建筑热工设计规范GB50176-93》附录四；105青铜800064118.950摘自《民用建筑热工设计规范GB50176-93》附录四；106建筑钢材785058.2126.28摘自《民用建筑热工设计规范GB50176-93》附录四；107铝2700203191.50摘自《民用建筑热工设计规范GB50176-93》附录四；108铸铁725049.9112.38摘自《民用建筑热工设计规范GB50176-93》附录四；九、窗的传热系数窗框材质窗户类型空气层厚度（mm）窗框窗洞面积比（%）传热系数K（W/m2.K）钢、铝单框单层玻璃—15~206.4单框9 3.912 3.75.双层窗传热阻=组成该双层窗的两樘单层窗的传热阻之和+0.07。

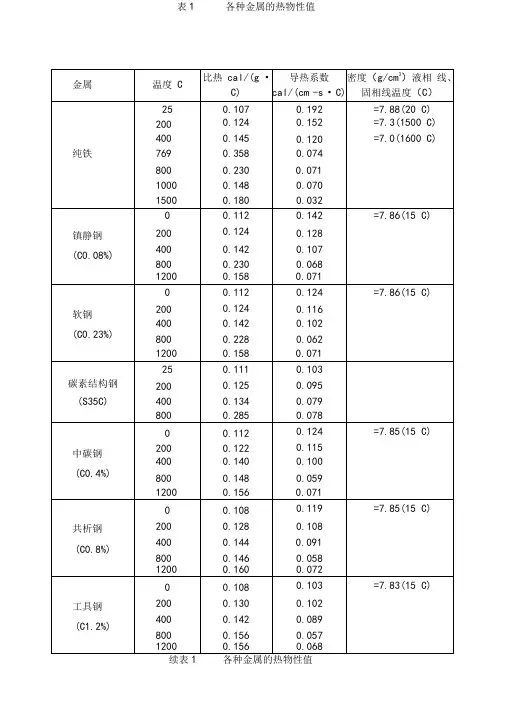

表1 各种金属的热物性值温度C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=7.88(20C)=7.3(1500C)=7.0(1600C)=7.86(15C)=7.86(15C)=7.85(15C)=7.85(15C)=7.83(15C)续表1 各种金属的热物性值温度C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=7.73(15C)Ts=1488T L=1497=7.84(15C)T S=1420T L=1520=7.7(15C)13.1Cr,0.5NiT S=1399T L=1454=7.0(15C)比热相对于普通铸铁=7.1(15C)温度C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=7.5~7.8(15C)=8.92T S=T L=1083s=2.70(15C) T S=T M=660.2温度C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)s=1.74T L=T S=651s=6.09T S=1395T L=1427表2 铸型的热物性计算公式硅砂，干型，呋喃铸型600C以下0.385<<0.4940.0058<D P<0.03790.03<W<0.07硅砂，干型由No9的公式求得c浇注合金：铸钢表3 流动临界固相率根据实测，V c=0.032C/s根据固相率与流过细管道的液体量测出,冷速V c=0.03C/s0.43~0.44(金属型，型温373C)表4 部分砂型热物性数据表(cal/s.cm.C)×10-2C(cal/g(g/cm3)5~15C900C，粒度50/1000~1300C0~1300C0~1300C干燥砂，16.5C 含水4.9%，18.9C 0~1100，T0~1100，T0~900C0~900C铁浇注法，界面平均1143C28~450C25~550C25~550C铝浇注法，666C铁浇注法，1155C钢浇注法，1155C钢浇注法，1155C钢浇注法，1155C钢浇注法钢浇注法常温~1490C铝浇注法，界面平均660C铝浇注法，界面平均660C铁浇注法，界面平均1155C铁浇注法，界面平均1155C钢浇注法，界面平均1490C表5 典型金属材料的常温密度表6典型液体金属的物性值低合金铸钢(1600)①普通铸铁(1400C)①纯铝(700C)①纯铜(1100C)①纯镁(700C)①液相线温度(C)0.12 (相对0.65m 的波长)0.1 (相对0.66m的波长)①表示所给物性值的温度条件。
建筑材料热物理性能计算参数建筑材料的热物理性能计算参数是指用来描述建筑材料在热学方面的性能的一组参数。
这些参数可以帮助我们评估建筑材料的隔热性能、导热性能、热传递系数等重要的热学性能。
1.热导率（λ）：热导率是指单位时间内通过单位面积的材料厚度上的热流量，它可以反映材料的导热性能。
热导率越低，表示材料的隔热性能越好。
2.导热系数（k）：导热系数是指单位时间通过单位面积与单位温度差的热流量，它是导热率与材料密度和比热容的乘积。
导热系数也可以反映材料的导热性能，其计算公式为k=λ/(ρ×c)，其中λ为热导率，ρ为密度，c为比热容。
3.热扩散系数（α）：热扩散系数是指材料在温度差下的热扩散速率，它可以反映材料的热稳定性和热传导性能。
热扩散系数一般通过测量材料的热导率和比热容来计算得到。
4.导热浸渍系数（EI）：导热浸渍系数是指材料的导热性能与环境温度和湿度变化之间的关系。
它可以表示材料的导热性能是否随着温度和湿度的变化而发生变化。
5.导热性能指数（Φ）：导热性能指数是指材料抗热流传导能力的量化指标，它可以通过实验测量方法来获取。
导热性能指数越高，表示材料的隔热能力越强。
6.蓄热系数（C）：蓄热系数是指材料单位体积的热容量，它可以反映材料的热惯性和储热性能。
蓄热系数越大，表示材料的储热能力越强。
7.热传递系数（U）：热传递系数是指单位时间内通过材料单位面积的热流量与温差之比，它可以用来评估材料的隔热性能。
热传递系数越低，表示材料的隔热性能越好。
8.阻燃性能：阻燃性能是指材料在受到火源热作用下的燃烧表现。
阻燃性能好的材料在燃烧时产生的烟气和有害物质含量较低，对人体健康和环境影响小。
以上是建筑材料热物理性能计算参数的一些常见指标，通过这些参数的计算和评估，可以帮助我们选择合适的建筑材料，提高建筑的能源效益和舒适性。
续表1 各种金属的热物性值
表
铸型的热物性计算公式
流动临界固相率
表
部分砂型热物性数据表
表
表
典型金属材料的常温密度
表典型液体金属的物性值
①表示所给物性值的温度条件。
表7其它物质的热物性值
表8铸型内的传热系数
表9合金的密度、潜热
表
单位换算表
善良是女人最好的修养，做一个善良的女人，在别人遇到困难时伸出援助之手，遭遇挫折时给予微笑和鼓励，懂得为他人着想，懂得谦让感恩。
善良的女人最美丽，似早春飞上枝头的一抹嫣红惹人怜爱，似山涧清冽的泉水清爽宜人，似冬日里的阳光温暖明媚。
做一朵优雅女人花，每天漾一抹浅浅的微笑。
对帮助自己的人，报以感激的微笑；对需要帮助的人，给予友善的微笑，一个浅浅的微笑，说不定便会点亮别人的生活。
微笑是一种魅力，更是一种优雅。
做一朵优雅女人花，以一朵花的姿态优雅地行走在尘世间，似玉簪花般恬静，似百合花般素雅，似波斯菊般坚强，在薄如蝉翼的时光里静静绽放，轻轻摇曳。
表1 各种金属的热物性值比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=(20C)=(1500C)=(1600C)=(15C)=(15C)=(15C)=(15C)=(15C)续表1 各种金属的热物性值温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=(15C)Ts=1488T L=1497=(15C)T S=1420T L=1520=(15C),T S=1399T L=1454=(15C)比热相对于普通铸铁=(15C)温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=~(15C)=T S=T L=1083s=(15C)T S=T M=温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)s=T L=T S=651s=T S=1395T L=1427表2 铸型的热物性计算公式硅砂，干型，呋喃铸型600C以下<<<D P<<W<硅砂，干型c由No9的公式求得浇注合金：铸钢表3 流动临界固相率根据实测，V c=0.032C/s根据固相率与流过细管道的液体量测出,冷速V c=0.03C/s~(金属型，型温373C)表4 部分砂型热物性数据表(cal/. C)×10-2C(cal/gC)(g/cm3)5~15C900C，粒度50/1000~1300C0~1300C0~1300C干燥砂，16.5C含水%，18.9C0~1100，T0~1100，T0~900C0~900C铁浇注法，界面平均1143C28~450C25~550C25~550C铝浇注法，666C铁浇注法，1155C 钢浇注法，1155C 钢浇注法，1155C 钢浇注法，1155C钢浇注法 钢浇注法常温~1490C铝浇注法，界面平均660C铝浇注法，界面平均660C铁浇注法，界面平均1155C铁浇注法，界面平均1155C钢浇注法，界面平均1490C表5 典型金属材料的常温密度表6典型液体金属的物性值普通铸铁(1400C)纯 铝(700C)纯 铜 (1100C) 纯 镁(700C)(1600)①液相线温度(C)(相对0.65m 的波长)(相对0.66m的波长)①表示所给物性值的温度条件。
常用建筑材料热物理性能计算参数-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN附件2常用建筑材料热物理性能计算参数取值膨胀聚苯板（EPS板） 0.038～0.041 挤塑聚苯板（XPS板） 0.028～0.03 岩棉板0.041～0.045胶粉聚苯颗粒保温浆料 0.057～0.06 聚氨酯发泡材料 0.025～0.028珍珠岩等浆料 0.07～0.09附件3常用建筑材料热物理性能计算参数取值《全国民用建筑工程设计技术措施／暖通空调．动力》（2009年版）实例1 华铜搬迁小区住宅建筑围护结构热工性能判定表3.1-2 建筑物屋面传热系数表3.1-3 建筑物外墙主断面传热系数表3.1-4 建筑分隔采暖与非采暖空间的隔墙传热系数表实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目住宅结构做法1.31 住宅屋面结构做法1.32住宅外墙结构做法实例3 春柳公园A区住宅项目住宅结构做法表3-9 分隔采暖与非采暖空间的隔墙传热系数实例1 华铜搬迁小区公建围护结构热工性能判定表3.8-2 公建屋面传热系数每层材料名称厚度mm 导热系数w/(m.k)修正系数热阻值m2.k/w砂浆找平层20 0.93 1 0.022 SBS高聚物改性沥青防水卷材 3 0.23 1 0.013 水泥砂浆找平层20 0.93 1 0.022 EPS保温板100 0.041 1.2 2.927 钢筋混凝土120 1.73 1 0.069 水泥砂浆找平层20 0.93 1 0.022 屋面各层之和 3.074屋面热阻R0=Ri +∑R+Re= 3.232屋面传热系数K=1/R= 0.309 表3.8-3 公建外墙主断面传热系数每层材料名称厚度mm 导热系数w/(m.k)修正系数热阻值m2.k/w聚合物水泥砂浆 5 0.93 1 0.005 硬泡聚氨酯喷涂40 0.025 1.1 1.760 EPS胶粉聚苯颗粒浆料15 0.06 1.25 0.313 水泥砂浆20 0.93 1 0.022 轻集料混凝土小型空心砌块240 0.53 1 0.453 水泥砂浆20 0.93 1 0.022 屋面各层之和 2.574屋面热阻R0=Ri +∑R+Re= 2.732屋面传热系数K=1/R= 0.366表3.8-4 公建底层地面热阻每层材料名称厚度mm导热系数w/(m.k)修正系数热阻值m2.k/w水泥砂浆20 0.93 1 0.022 混凝土垫层60 1.74 1 0.034表3.8-5 S-2公建架空楼板传热系数实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目公建结构做法1.36 公建底层地面结构做法1.37公建屋面结构做法1.38公建外墙结构做法实例3 春柳公园A区住宅项目公建结构做法建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》（GB50176）或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》（DG/TJ08）的规定。
常用材料的热物性参数1.金属材料：金属是最常用的工程材料之一，具有良好的导热性、导电性和热膨胀性。
以下是几种常见金属材料的热物性参数：- 铜：导热系数为401 W/(m·K)，比热容为394 J/(kg·K)，线膨胀系数为16.8 × 10^-6 K^-1- 铝：导热系数为237 W/(m·K)，比热容为897 J/(kg·K)，线膨胀系数为22.2 × 10^-6 K^-1- 钢（一般钢材）：导热系数为43-52 W/(m·K)，比热容为450-550 J/(kg·K)，线膨胀系数为12-14 × 10^-6 K^-12.无机非金属材料：无机非金属材料在工程应用中也非常常见，如陶瓷、玻璃等，它们通常具有较低的导热性和热膨胀性，但比较脆弱。
以下是几种常见无机非金属材料的热物性参数：- 石英：导热系数为1.3 W/(m·K)，比热容为745 J/(kg·K)，线膨胀系数为0.5 × 10^-6 K^-1- 硅胶：导热系数为0.007 W/(m·K)，比热容为1000 J/(kg·K)，线膨胀系数为1.2 × 10^-6 K^-1- 硅酸盐陶瓷：导热系数为1.5-3.5 W/(m·K)，比热容为700-1100 J/(kg·K)，线膨胀系数为5.0-10.0 × 10^-6 K^-13.有机材料：有机材料通常指由碳元素为主要成分的材料，如塑料、橡胶等。
- 聚乙烯：导热系数为0.3-0.4 W/(m·K)，比热容为2000-2300J/(kg·K)，线膨胀系数为80-140 × 10^-6 K^-1- 聚氯乙烯：导热系数为0.14-0.19 W/(m·K)，比热容为1000-1300 J/(kg·K)，线膨胀系数为50-90 × 10^-6 K^-1- 橡胶：导热系数为0.1 W/(m·K)，比热容为1700-2300 J/(kg·K)，线膨胀系数为80-200 × 10^-6 K^-1以上仅是几种常见材料的热物性参数，实际上不同的材料具有不同的热物性参数，因此在具体工程中应根据实际情况进行选择和计算。
附件1常用建筑材料热物理性能计算参数取值附件2常用建筑材料热物理性能计算参数取值膨胀聚苯板（EPS 板）0.038〜7.041 挤塑聚苯板（XPS 板）0.028 〜0.03 岩棉板0.041 〜0.045胶粉聚苯颗粒保温浆料0.057〜7.06聚氨酯发泡材料0.025 〜0.028 珍珠岩等浆料0.07 〜0.09附件3常用建筑材料热物理性能计算参数取值《全国民用建筑工程设计技术措施/暖通空调.动力》（2009年版）实用标准文案也征隣便辭仲下,材料的賊隹計其赛可膨肌2 计苹蔺用幅不式協正：A c■ A * rtM L—材斟的界掲茅盘«1咖林・删表H 卵L mtt. ^X2.2.3-3XW O3奋供®ft平跚对耀收为畑my的干iftlftlSd $砂粟冏泓的4 ±制体寻鶴果散UM A沙嘶5・KL 編站杀就可幕用§・】0 16 w/ （m1K）；MVRMft^1 ¥用时5-KL fflAtt-iiHS1»,4?W（rf'Kh4 OHAJHrMtftSc的单卷为難单也电崔雷际卄算中比滋麟亡的单岡谏厂“她g B 此覆中数值应靱按界购心皿5才附显从.1中■確验温廈为S3七宦窃・為和险两也陋瑕侯癒吃於资巫的鞠削附件4常用建筑材料导热系数的修正系数取值实例1华铜搬迁小区住宅建筑围护结构热工性能判定表3.1-2 建筑物屋面传热系数表3.1-3 建筑物外墙主断面传热系数表3.1-4 建筑分隔采暖与非采暖空间的隔墙传热系数表实例2 大连鲁能(厂家提供)优山美地北区1#地住宅项目住宅结构精彩文档做法实例3 春柳公园A区住宅项目住宅结构做法責弓-7 屋而传煦系敬兼3増外埴传热系數表3-9分隔采暖与非采暖空间的隔墙传热系数实例1 华铜搬迁小区公建围护结构热工性能判定表3.8-2 公建屋面传热系数表3.8-3 公建外墙主断面传热系数表3.8-4 公建底层地面热阻表3.8-5 S-2公建架空楼板传热系数实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目公建结构做法实例3 春柳公园A区住宅项目公建结构做法表3-2鮭面传热条敛表3・3 外墙传热系数表3T非釆暧空调房问与采暧空调房间的楼板传热系数建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》( GB50176 )或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》( DG/TJ08 )的规定。
表 1 各种金属的热物性值比热导热系数密度(g/cm 3) 液相金属温度 C cal/(g ·C) cal/(cm ·s·线、固相线温度C) ( C)25 =(20 C)200 =(1500 C)400 =(1600 C) 纯铁769800100015000 =(15 C)镇静钢200 400%)80012000 =(15 C)软钢200 400%)800120025碳素结构钢200(S35C) 4008000 =(15 C)中碳钢200 400%)80012000 =(15 C)共析钢200 400%)80012000 =(15 C)200工具钢400%)8001200续表 1各种金属的热物性值比 热导热系数密度 (g/cm 3) 液相金 属温度Ccal/(g· C) cal/(cm ·s ·线、固相线温度C) ( C) 0 =(15 C)200 Ts=1488 Si2%钢400 T L =1497800 120020=(15 C)200T =1420SCr1%钢400 T L =1520800 120020 =(15 C)不锈钢200,400S(AISI 420)T =1399800T =1454L120018~20Cr,8~12Ni200T =1399不锈钢S400 T L =1454(AISI 304)800 120020 （）=(15 C) 过共晶200 （）比热相对于400 （）普通铸铁灰口铸铁800 （）900 （）20200 共晶灰口铸铁400 800 120020 =(15 C)200 球墨铸铁400 8001000比 热 导热系数密度 (g/cm 3) 液相金 属温 度Ccal/(g · C) cal/(cm ·s ·线、固相线温度C) ( C)20 =~(15 C)200 白口铸铁400 800 120020 =纯铜200 T S =T L =1083600 1000 120020Cu90%~Al10%200 T S =1030 600 T L =1042100020 T S =915Cu70%~Zn30%200LT =95560090020T =900SCu60%~Zn40%200T L =905600 90020 T S =1170 Cu70%~Ni30%200 T L =1240600 100020 T S =1227Cu60%~Ni40%200LT =1280600 1000 120020 s=(15 C) 纯铝200 T S =T M =500660%20T S =502200 T L =638500比 热 导热系数密度 (g/cm 3) 液相金 属温 度Ccal/(g · C) cal/(cm ·s ·线、固相线温度C) ( C)20T =540SAl~Mg8%200 T L =625400 50020 s= 纯镁200 T L =T S =651400650~20T S =549~200T =641L( 相当于 MC6)400549~Al920T =468~~200ST =616L ( 相当于 MC2)400468Inconel 20 s= X(73Ni,15Cr,7200T S =1395Fe,,1Nb)600T =1427L1000耐盐酸镍基合600T S =1270金 C1000T =1305L1200表 2 铸型的热物性计算公式No视在物性值计算公式备注a 0.00171 0.00247 0.001440.00232浇注合金：铸铁 1 b0.0099 0.0250硅砂干型，呋喃铸型a 0.00216 0.00416浇注合金：铸铝 20.00221 0.00240硅砂b0.0163 0.0254干砂，呋喃铸型a 0.00787 0.00104浇注合金：铸钢 30000624. 0.00120硅砂 b 0.00456 0.0173干型a0.000407 0.00407 浇注合金：铸钢 40.002460.00310硅砂 b 0.00160 0.0301呋喃铸型 C P0173. 132. 10 4 T i硅砂121.26.98 10 11 3510 7 T iT iC P0131. 2.47 10 4T i177.210 11 310 7 T i4.53 T i6C P0193. 9.64 10 5 T i橄榄石砂619.2310 8 T i176. 10 11 T i7C P0128. 711. 10 5 T i锆砂4.882310 8 T i198. 10 11 T i8C P0156. 7.06 10 5 T i铬砂4.652132.310 8 T i10 11 T ic2 11硅砂，干型，呋喃铸型600 C 以下3(1 ) s3 s 1g< <g<D P < 90937.1.320.234<W<sg00996. 125.W 0.01060. 285D P 0.234sgc rr 616. 104 6.62 10 8T170. 10 9T2 2.63 10 12T3 10 7.98 10 16T 4r 349. 104 6.92 10 7T2.28 10 9T2 2.72 10 12T38..76 10 16T42.261 10 3 2157. 10 6 T 27311 13474. 109T 273 2C P 0.09725T0 .15414429. 10 3 18329. 106T 2731900. 10 9 T2 273C P 01307. 2.74 10 4 T 27312 1290. 10 7 T 2273T 760 CC P 0.2547 2.073 105T 273T 760 C1703. 10 3 8.3445 10 8 T 273 13 C P 0.09295T 0.1622.2488 10 3 180. 10 6 T 27314 13396. 109 T 273 2C P 0.07597T 0.1582.846 10 3 2.265 10 6 T 273 15 14518. 109 T 2732C P 0.06017T 0.170 硅砂，干型c 由No9的公式求得浇注合金：铸钢硅砂，呋喃铸型浇注合金：铸钢硅砂，膨润土 7%，水分 4% =硅砂=橄榄石砂，膨润土 %，水分 %=铬砂膨润土 %,水分 %=锆砂，膨润土 %,水分=表 3 流动临界固相率合金临界固相率文献备考% 80 考虑了浓化后决定固相% 率Al-Si3% 84% 0.8 0.05 85 根据浓度实测值和杠杆% 0.7 01. 定律算出固相率% ~ 86 用谢依尔公式算出固相率ACB (金属型 ) 87 用谢依尔公式算出固相2Al-Si9%-Cu4% ( 砂型 ) 89 率%铜80球墨铸铁88 没有说明数据的明确依据%Cu ( 自由凝固 ) 根据实测，V c=0.032 C/sCu-8%Sn 根据固相率与流过细管Cu-8%%Si ( 自由凝固 ) 道的液体量测出 , 冷速Cu-8%Sn-2%Fe V c=0.03 C/sCu-8%Sn ~ 根据固相率与流过细管( 金属型，型温道的液体量测出373 C)铸钢未说明依据铸钢，不锈钢未说明依据表 4 部分砂型热物性数据表型砂组成(cal/.C(cal/g 说明C)×10-2 (g/cm 3 )C)5~15 C石英砂900 C，粒度石50/100“干砂”未表明者为常温，下同“湿砂”英石英砂~ ~黄砂~ ~石~ ~ 0~1300 C~ ~ 0~1300 C砂英~ ~ 0~1300 C干燥砂， 16.5 C 砂含水 %，18.9 C~ ~ 0~1100，T锆锆~ ~ 0~1100，T砂砂~ ~ 0~900 C铬铁铬铁矿砂~ ~ 0~900 C矿砂石英砂 +5%水玻铁浇注法，界面平璃均 1143 C铬铁矿砂水+水玻璃钢浇注法玻铬镁矿砂 +水玻璃钢浇注法璃石英砂 +树脂钢浇注法砂石英砂 +5%酚醛 ~ 28~450 C 树脂石英砂 +3%~7%呋 ~ 25~550 C 喃树脂~ 25~550 C石英砂 +2%呋喃铝浇注法， 666 C 树脂石英砂 +%呋喃树铁浇注法，1155 C .440 钢浇注法，1155 C脂钢浇注法，1155 C 石英砂 +%树脂钢浇注法，1155 C~ ~ 钢浇注法铬铁矿砂 +1%树~ 钢浇注法脂铬砂 +树脂铬砂 +1%呋喃树钢浇注法脂~ ~ 常温 ~1490 C树石英砂 +6% 铝浇注法，界面平水均660 C脂玻铝浇注法，界面平璃均660 C砂铁浇注法，界面平均 1155 C铁浇注法，界面平均 1155 C钢浇注法，界面平均 1490 C表 5 典型金属材料的常温密度材质密度材质密度材质密度(g/cm 3) (g/cm 3) (g/cm 3)钢灰口铸铁铝合金碳素钢( 中碳，铁铝硅合金不锈钢~ 素体基体 ) 硬铝高速钢可锻铸铁ADC10 铸铁灰口铸铁铜合金锌合金( 高碳，铁7-3 黄铜ZDC2 素体基体 ) 6-4 黄铜镁合金球墨铸铁高强度黄铜表 6 典型液体金属的物性值低合金铸普通铸铁纯铝纯铜纯镁钢物性值(1400 C) (700 C) (1100 C) (700 C (1600 )①①①①) ①液相线温度 1400~1530 1123~1130 660 1083 851 ( C)密度 (g/cm 3) ~ ~比热导热系数40 ( 纯铁) -- 100 170 80凝固潜热251~268 209~268 394 204 230 凝固收缩率3~4 ~(%)表面张力 () 1700 920 900 1300 560 粘度 6 5~8 ~2 4~ ~( 相对( 相对--热辐射系数( 全辐射系( 全辐射系数) 数) 0.65 m 0.66 m的的波长 ) 波长 )①表示所给物性值的温度条件。
