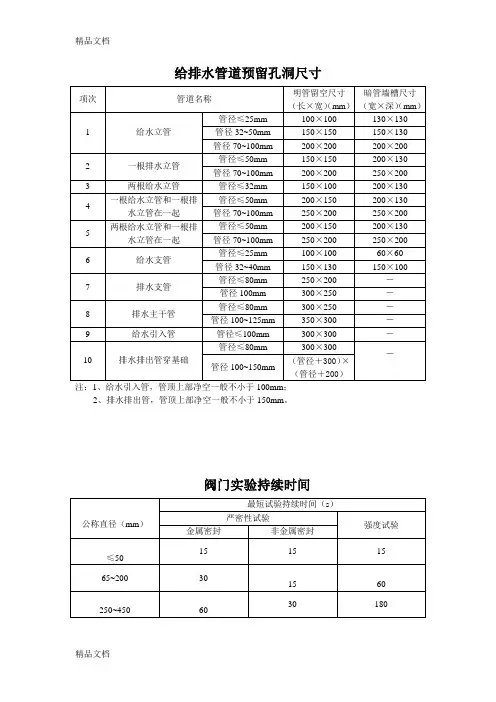

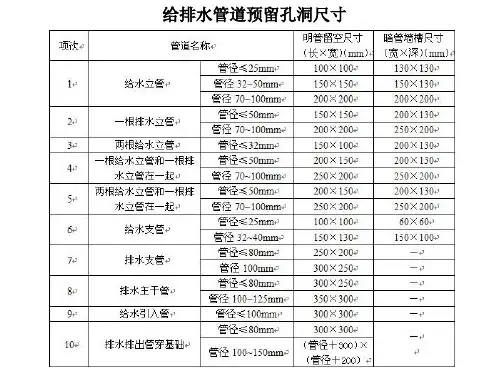

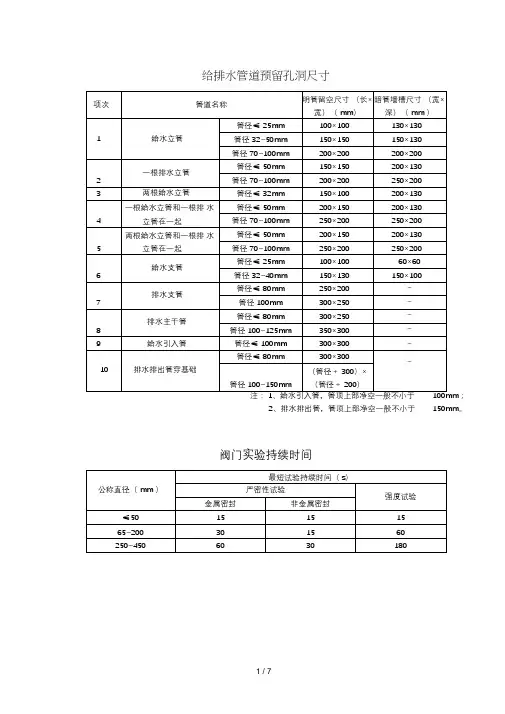

给排水管道预留孔洞尺寸

给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。

阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。

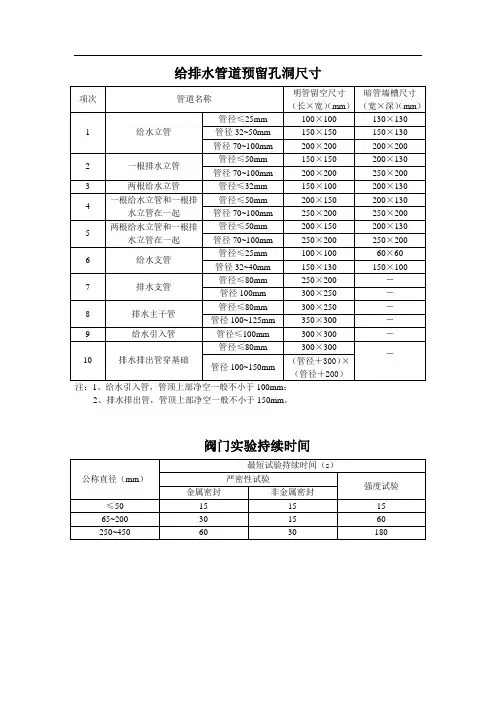

给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。

阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。

给排水管道工程施工方法和技术要求A、首先配合土建预留、预埋，凡安装图上有而土建图没有设计的，应及时和土建联系预留、预埋工作，商议各自的范围及责任，以免发生错误和遗漏。

B、预埋套管及管道属于特殊工序，施工项目部应首先写出《特殊工序施工措施》。

经审批后方可施工.在预埋时，要进一步核实预埋位置和尺寸，要有专人监护，以防预埋件移位或者损坏。

C、建造给排水安装基本要求按《采暖与卫生工程施工及验收规范》执行，由于新材料发展很快,新的规范没有出版的情况下，可参照生产厂家编制的技术要求进行。

D、地漏安装应结合土建完成面，施工时与土建配合。

E、立管加套管穿楼板时，按广州市质量通病防治方法处理.F、管道安装应结合具体条件,合理安排施工顺序，普通先地下后地上，先大管后小管再支管，当管道交叉中发生矛盾时，应该按以下原则避让。

(I) 小直径管道让大直径管道；(II) 可弯的管道让不可弯的管道;(III) 新设的管道让已建的管道(IV) 暂时性的管道让永久性管道；(V) 有压力的管道让自流的管道。

G、给水引入管与排出管的水平净距不小于1m。

室内给水管与排水管平行敷设时，管间最小水平净距为500mm,交叉时垂直净距150mm. 给水立管敷设在排水管下方时应加套管,套管长度不应小于排水管径的3 倍。

H、室内给水系统试验压力为0。

6~1.0Mpa,然后按规定冲冼和消毒。

室内排水按检验评定标准,分别进行灌水和通水试漏，埋地部份做好隐蔽工程记录，请甲方监理签证为准。

I、塑料管道配管与粘接管道系统的配管与管道粘接应按下列步骤进行:a、按设计图纸的坐标和标高放线,并绘制实测施工图；b、按实测施工图进行配管，并进行预装配；c、管道粘接；d 、接头养护。

、1、材料和设备在使用和安装前，应按设计要求核验规格、型号和质量，必须清除内部污垢和杂物，安装中断或者完毕的敞口处,应暂时封闭。

2 、镀锌管全部用套丝连接时，管子罗纹应规范，如有断丝或者缺丝不得大于罗纹全扣数的10％，安装罗纹零件时，应按旋紧方向一次装好, 不得倒回；安装后，露出2—3 牙螺旋，并清除剩余填烊；罗纹连接时, 在管子的外罗纹与管件或者阀门之间用油麻丝、白厚漆或者生胶带作填料，安装时，先将麻丝拉成薄而均匀的纤维(或者用生胶带)，然后从罗纹第二扣开始沿罗纹方向进行缠绕，缠好后表面涂上厚漆 (生胶带可不涂) 然后拧上管件，再用管子钳收紧，填料要适当，套丝不有过硬或者过软，以免引起连接不严密。

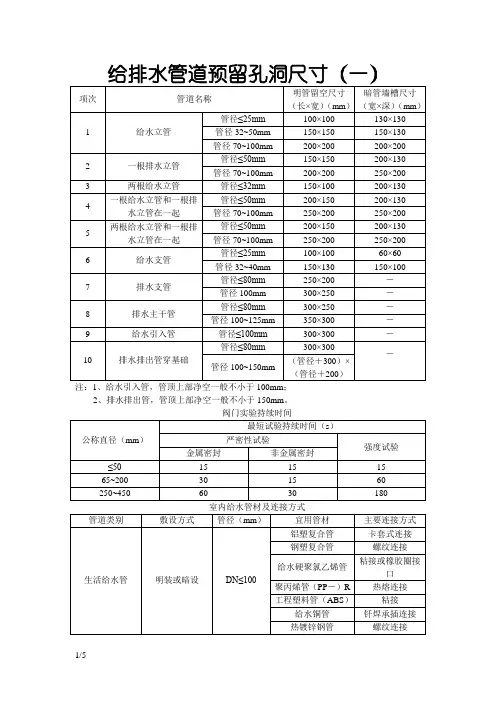

给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。

阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。

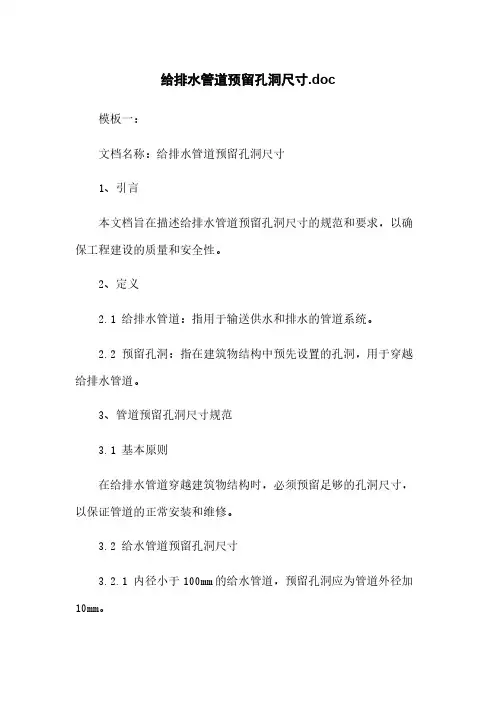

给排水管道预留孔洞尺寸.doc模板一：文档名称：给排水管道预留孔洞尺寸1、引言本文档旨在描述给排水管道预留孔洞尺寸的规范和要求，以确保工程建设的质量和安全性。

2、定义2.1 给排水管道：指用于输送供水和排水的管道系统。

2.2 预留孔洞：指在建筑物结构中预先设置的孔洞，用于穿越给排水管道。

3、管道预留孔洞尺寸规范3.1 基本原则在给排水管道穿越建筑物结构时，必须预留足够的孔洞尺寸，以保证管道的正常安装和维修。

3.2 给水管道预留孔洞尺寸3.2.1 内径小于100mm的给水管道，预留孔洞应为管道外径加10mm。

3.2.2 内径大于等于100mm的给水管道，预留孔洞应为管道外径加20mm。

3.3 排水管道预留孔洞尺寸3.3.1 内径小于100mm的排水管道，预留孔洞应为管道外径加20mm。

3.3.2 内径大于等于100mm的排水管道，预留孔洞应为管道外径加30mm。

4、材料与施工要求4.1 预留孔洞的构造与设备，应符合相关建筑规范和标准要求。

4.2 防水处理：在穿越建筑物结构时，要进行防水处理，以防止漏水和漏气。

5、附件本文档附带以下内容：5.1 给水管道尺寸表5.2 排水管道尺寸表6、法律名词及注释6.1 法律名词：本文档中涉及的法律名词包括建筑规范、标准要求等。

6.2 注释：为了更好地理解本文档的内容，附上相关法律名词的解释。

7、全文结束模板二：文档名称：给排水管道预留孔洞尺寸1、概述本文档详细描述了给排水管道预留孔洞尺寸的规范和要求，旨在确保工程建设的质量和安全。

2、定义与术语2.1 给排水管道：用于输送供水和排水的管道系统。

2.2 预留孔洞：预先设置在建筑物结构中，用于穿越给排水管道的孔洞。

3、给水管道预留孔洞尺寸规范3.1 内径小于100mm的给水管道，预留孔洞尺寸为管道外径加10mm。

3.2 内径大于等于100mm的给水管道，预留孔洞尺寸为管道外径加20mm。

4、排水管道预留孔洞尺寸规范4.1 内径小于100mm的排水管道，预留孔洞尺寸为管道外径加20mm。

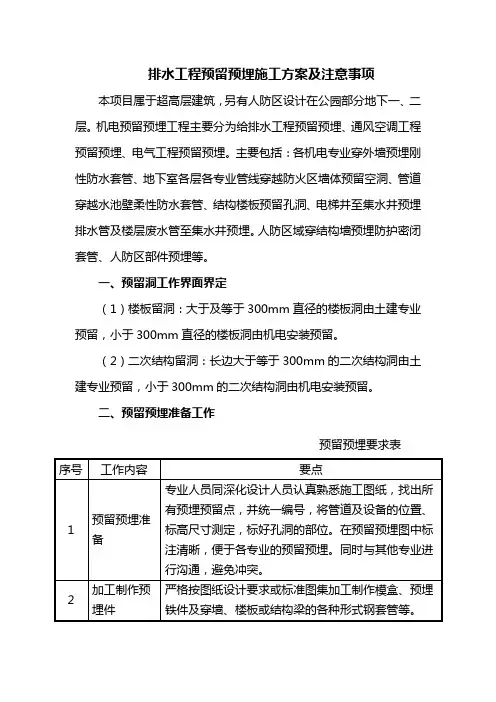

排水工程预留预埋施工方案及注意事项本项目属于超高层建筑，另有人防区设计在公园部分地下一、二层。

机电预留预埋工程主要分为给排水工程预留预埋、通风空调工程预留预埋、电气工程预留预埋。

主要包括：各机电专业穿外墙预埋刚性防水套管、地下室各层各专业管线穿越防火区墙体预留空洞、管道穿越水池壁柔性防水套管、结构楼板预留孔洞、电梯井至集水井预埋排水管及楼层废水管至集水井预埋。

人防区域穿结构墙预埋防护密闭套管、人防区部件预埋等。

一、预留洞工作界面界定（1）楼板留洞：大于及等于300mm直径的楼板洞由土建专业预留，小于300mm直径的楼板洞由机电安装预留。

（2）二次结构留洞：长边大于等于300mm的二次结构洞由土建专业预留，小于300mm的二次结构洞由机电安装预留。

二、预留预埋准备工作预留预埋要求表三、预留预埋技术要求（1）根据机电施工图各系统管道布置，绘制相应预留孔洞、套管图，并编制洞口、套管检查表，供施工和检查使用。

（2）会同各个专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时进行解决。

（3）留洞尺寸，必须符合有关规范和设计图中有关规格、间距的要求，按照设计图纸预留孔洞。

所有剪力墙上的预留洞必须事先绘制留洞图并与结构留洞图进行核查。

（4）在配合施工中，机电各专业人员必须随工程进度密切配合土建作好预留孔洞工作，管道穿过基础、墙壁、楼板等处都应注意加强检查，不能有遗漏。

四、结构预留孔洞（1）预留孔洞的位置应与本工程穿楼板管道的位置一致，管中距墙柱的距离应以平面图中标注为准，无标准的根据图纸设计说明要求进行安装，DN≤50，距墙柱距离为80mm；50＜DN≤100，距墙柱距离为120mm；100＜DN≤150，距墙柱距离为150mm；150＜DN≤200，距墙柱距离为200mm；200＜DN≤300，距墙柱距离为250mm。

（2）管井内成排管道预留洞，根据管井内管道排布间距进行成排模具加工预制，管井位置绑筋时，画出管道位置后固定好模具。

给排水立管预留洞口封堵施工方法
一、工艺流程：
管口封堵施工流程：预留孔洞——凿毛清洗——吊模——刷素水泥浆——浇细石砼——养护（如有渗漏现象——第二次浇细石砼——养护）——蓄水试验——办理工序交接验收手续——土建防水
二、排水管预留洞口封堵施工要点：
1. 将洞口凿毛成喇叭口，上大下小，上部最少要求保证比管道大4～6cm，下部最少要求每边
1:2水泥砂浆包管
保证比管道大2～3cm，并且要清洗干净后才能吊模。

2. 立管完成安装牢固后，吊模要求稳固，下部与底板面平，保证砼浇捣后的平整度。

3. 凿毛清洗干净后，紧接着在洞口刷一道素水泥浆。

4. 用细石砼（砼配合比：水泥1：中细沙3，可参占水泥比重8%膨胀剂）认真浇捣密实，12小时内进行蓄水养护，排水管道保证四周200mm范围内由管边向内适当找坡。

5. 2天以后方可拆模，并进行24h蓄水试验。

如有渗漏现象，则重新打凿表皮混凝土1公分用堵漏王重新浇捣密实，严重渗漏的需重新拆除再认真浇捣混凝土重复以上工作
6. 试验合格后，及时取得甲方监理认可，并办理工序交接检查手续。

三、注意事项：
1. 冬日施工注意不能低于5℃
2．预留洞口堵洞时，要先将洞口凿毛，凿成漏斗形式，然后用水冲洗干净；在进行封堵时，先在接口处刷素水泥浆，选用比原设计混凝土高一标号的细石混凝土进行封堵。

在支模时，严禁用铁丝对穿装吊模，应在底口加支撑支设模板。

3．为确保洞口能凿毛，凿打洞口应在立管安装前。

4．洞口浇注应从楼下向楼上进行。

5．预留洞口浇注必须在立管所处位置楼面的找平层完成前。

室内水电预留尺寸概述本文档旨在提供有关室内水电预留尺寸的相关信息和准则。

正确预留水电管道和设备的尺寸是室内装修中至关重要的一步，可以确保后续安装和维修工作顺利进行，并提供安全可靠的水电设施。

室内水电预留尺寸的重要性合理规划和预留室内水电尺寸的好处包括：1. 提供足够的空间容纳管道和设备，确保安装过程顺利进行。

2. 便于维修和维护，减少后期翻修和修复的麻烦。

3. 确保水电设施的安全性和可靠性，避免出现漏水、电路故障等问题。

室内水电预留尺寸的准则以下是一些常见的室内水电管道和设备的预留尺寸准则，供参考：1. 冷水管道：直径一般为Φ15mm，高离地面1.2m，距离室内墙面为10cm。

2. 热水管道：直径一般为Φ20mm，高离地面1.2m，距离室内墙面为10cm。

3. 水槽排水口：直径一般为Φ50mm，距离室内墙面为10cm。

4. 淋浴器出水口：距离室内地面1.8m，距离室内墙面为10cm。

5. 马桶出水口：距离室内地面30cm，距离室内墙面为25cm。

6. 插座：距离室内地面30cm，距离室内墙面为10cm。

请注意，以上准则只是一般性的参考，实际预留尺寸可能会因具体情况而有所不同。

在进行室内装修时，建议咨询专业装修人员或相关技术人员以获取准确的尺寸要求。

总结室内水电预留尺寸的规划和预留工作是室内装修中不可忽视的一环。

合理的预留尺寸不仅有利于安装和维修工作的顺利进行，还能提供安全可靠的水电设施。

因此，在装修前请务必了解和确认相关的室内水电预留尺寸准则，或者咨询专业人士以获取准确的尺寸要求。

给排水管道预留孔洞尺寸在建筑物的设计与施工中，给排水管道是一个十分重要的部分。

无论是住宅、商业建筑还是工业厂房，都需要合理安装给排水设施，以确保污水的迅速排放和供水的正常供应。

在给排水管道的安装过程中，正确确定管道的预留孔洞尺寸至关重要。

本文将介绍给排水管道预留孔洞尺寸的相关内容，并提供一些实用的建议。

首先，给排水管道的预留孔洞尺寸应根据管道的直径、类型和安装方式来确定。

常见的给排水管道类型有PVC管道、铸铁管道和钢管道等。

在选择预留孔洞尺寸时，需要考虑管道的直径，并留出足够的空间以便安装和维修管道。

一般而言，预留孔洞的尺寸应比管道直径大出一定的余量，避免管道的挤压和破裂。

其次，给排水管道的预留孔洞位置也需要合理安排。

一般情况下，排水管道的预留孔洞应位于建筑物的地板、墙面或屋顶等适当位置，以便于管道的布局和排水。

预留孔洞的数量和布置应根据具体情况进行确定，充分考虑建筑物的结构和功能需求。

此外，在给排水管道的预留孔洞尺寸确定过程中，还需要考虑施工的便利性和安全性。

管道的安装需要接触到建筑物的结构部分，因此需要合理预留孔洞以便于施工人员操作。

同时，在预留孔洞的安装过程中要注意保持建筑物的结构稳定，避免对建筑物的整体承重产生影响。

为确保给排水管道的顺利安装和使用，我们还可以采取一些实用的建议和措施。

首先，可以在设计阶段咨询专业的建筑设计师或给排水工程师，以获取准确的预留孔洞尺寸。

其次，在施工过程中，要严格按照设计要求进行操作，避免错误预留孔洞导致的问题。

最后，在安装完成后，要进行管道的检测和调试，确保管道的正常运行。

总结起来，给排水管道的预留孔洞尺寸对建筑物的正常使用和运营至关重要。

在确定预留孔洞尺寸时需要综合考虑管道的直径、类型、安装方式以及施工的便利性和安全性。

关于给排水管道预留孔洞尺寸的相关建议和措施，可以咨询专业的建筑设计师或给排水工程师。

同时，我们还可以通过严格按照设计要求操作和进行管道检测调试等方式来确保管道的正常运行。

给排水管道预留孔洞尺寸模板范本1：正文：1. 引言在建筑设计和施工过程中，给排水系统是一个重要的部分。

为了确保正常的给排水功能，管道预留孔洞的尺寸必须合理设置。

本文档旨在提供给排水管道预留孔洞尺寸的详细指导以及相关注意事项。

2. 给水管道预留孔洞尺寸2.1 水平管道的预留孔洞2.1.1 直管段预留孔洞：直管段的孔洞应根据给水管道直径和材料的特性来确定。

一般来说，管道预留孔洞尺寸应大于管道外径1.5倍至2倍。

2.1.2 弯头、三通和四通管道的预留孔洞：弯头、三通和四通管道的预留孔洞应留有一定的间隙，以便安装和维修。

2.2 垂直管道的预留孔洞2.2.1 上下水平管道的预留孔洞：上下水平管道的预留孔洞应留有一定的间隙，以便安装和维修。

2.2.2 竖井管道的预留孔洞：竖井管道的预留孔洞应根据竖井结构和给水管道的位置来确定，以确保管道的正常排放。

3. 排水管道预留孔洞尺寸3.1 水平管道的预留孔洞3.1.1 直管段预留孔洞：排水管道直管段的孔洞应根据管道直径和材料的特性来确定，一般来说，管道预留孔洞尺寸应大于管道外径1.5倍至2倍。

3.1.2 弯头、三通和四通管道的预留孔洞：排水管道弯头、三通和四通管道的预留孔洞应留有一定的间隙，以便安装和维修。

3.2 垂直管道的预留孔洞3.2.1 上下水平管道的预留孔洞：上下水平管道的预留孔洞应留有一定的间隙，以便安装和维修。

3.2.2 竖井管道的预留孔洞：排水管道竖井管道的预留孔洞应根据竖井结构和排水管道的位置来确定，以确保管道的正常排放。

4. 注意事项4.1 预留孔洞位置应合理，避免与其他建筑设备、结构等冲突。

4.2 在预留孔洞的施工过程中，要注意保持孔洞的平整和垂直度。

4.3 施工过程中要及时清理预留孔洞，避免防水层等建筑材料落入孔洞中。

附件：本文档未涉及附件。

法律名词及注释：暂无相关法律名词及注释。

模板范本2：正文：1. 引言在建筑施工中，给排水管道预留孔洞的尺寸设置是非常关键的。
