BIM机电工程师必备给排水管道距墙尺寸的完全汇总[详细]

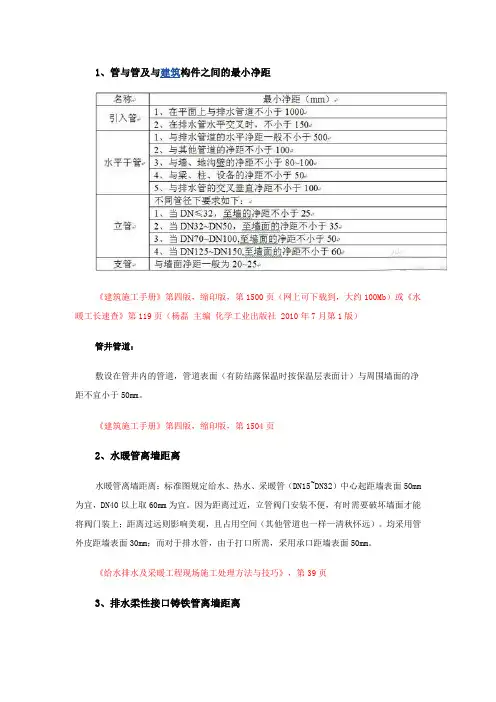

不知道大家在刚开始记忆规范、图集得时候有没有觉得特别得费劲,这个尺寸,那个数值得,为了方便大家记忆管道距墙距离,给大家找了一些资料,做了下汇总！并都标明了出处了！有需要得收藏！1、管与管及与建筑构件之间得最小净距《建筑施工手册》第四版,缩印版,第1500页(网上可下载到,大约100Mb)或《水暖工长速查》第119页(杨磊主编化学工业出版社 2010年7月第1版)管井管道:敷设在管井内得管道,管道表面(有防结露保温时按保温层表面计)与周围墙面得净距不宜小于50mm。

《建筑施工手册》第四版,缩印版,第1504页2、水暖管离墙距离水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DN32)中心起距墙表面50mm为宜,DN40以上取60mm为宜。

因为距离过近,立管阀门安装不便,有时需要破坏墙面才能将阀门装上;距离过远则影响美观,且占用空间(其她管道也一样—清秋怀远)。

均采用管外皮距墙表面30mm;而对于排水管,由于打口所需,采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》,第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时,应保证管道及附件得安装及检修距离,管道与墙体面层净距一般为40~60mm,管道及附件不得入墙,其卡箍与法兰压盖得螺栓位置应调整至墙(角)得外侧,以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》(DB11/T364-2006,北京地方标准,可在百度文库下载到),第6页4、立管管外皮距建筑装饰面得间距(mm)(明装给水立管)管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60 《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第42页;(此书为陕西地方标准,可在百度文库下载到)采暖干管距墙尺寸:供水干管沿内墙架空敷设,当管径＜DB80时,供水干管距墙尺寸为150mm;当管径≥DB80时,供水干管距墙尺寸为180mm。

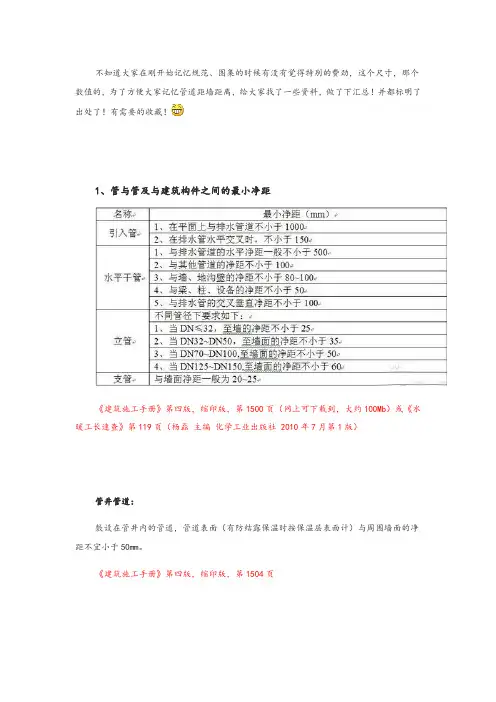

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm 为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

管道距墙距离（各种规范、图集、技术规程以及相关资料有关给排水管道距墙尺寸的汇总）1、管与管及与建筑构件之间的最小净距论坛|建筑给排水《建筑施工手册》第四版，缩即版，第1500页（两上可帀载到，大100Mb）或《水暖工长速查》第i 19页（杨磊主錮化学工业岀版社201卉?月第i版）管井管道：藏设在管井内的管道.管道衷面（有防结露保温时按保温层衷面计）与周围埴面的净距不宜小于5Ommo《建筑腌工手册》笫四版，缩甲版，第13D4页2、水暖管离墙距离水暖管离墻距离：标准图规定给加熱加采暖管（DN15-DN32）中心起距墙表面刃ME为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不使，有吋需爰破坏墙面才能将阀门裝上；距高过远则影响美观*且占用空问（算他管道也一样一清秋怀远）■均耒用管外皮距墻衰面30mm；而对于排朮管"由于打口所需，采用承口距墻表面50mm。

《给廉茨采暖工程现场施工处理方注与技巧> ,笫39頁3. 样水柔性接口铸铁管离墙距离当管道沿墙或墙角敷i殳时.应保证菅道及附件的安裝及检修距离，菅道与墙体面层挣距一般为40-GOmm,管道反附件不律入墙.其卡箍与法兰压盖的螺栓检置应调整至墙（ffi）的外侧.以使于拧紧螺栓*《推水柔性接口铸铁管技术规程》（0旳1门3園-200®北京地方标准.可在百度文库下载到），第&页4. 立管管外皮距建筑装饰面的间距（mm）（明装给水立管〉管径范以下32-50 65-100 125-150间距232525-30 30-50 60《建筑给申咪及采暖工程旄工工艺标准》〔麵列&1七8-2005）笫42员（此书为陕西地方标准』可在百度文库下载到）采暖干管距墙尺寸I供水干管沿内墙衆空敷设，当管径＜DB 的时，供水干管距埴尺寸为150mm ；当管径XDB80时，供水干管距墙尺寸対180mm.回水干管在室内地坪臥上沿内墙甦设嗽 当管径＜DN8Q 时，回水干管距墙尺寸为SOmms 当管径壬DM8Q 时，回水 干管距墙尺寸为砧m mo《建筑给挥水及釆瞪工程趙工工艺标准》CDBJ/T6P38-2005）第1朋贡 釆暧立管距墙尺寸I当设计采用单立管安装时，立管中心距后墙尺寸为50mm,如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为 65mm（如后墙和侧墙另一侧各有一绘散热器〔双背形）时，距侧墙尺寸仍为65mm ；如后墙和侧墙同侧有散熱器（直角形） 时，距侧墙尺寸为200mm ；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mnrio 立管之间距离：当设计采用双立暂安装吋，供水立管一般按照在右础 回水立管一般按照在左亂 立管距墙尺寸与单立管安裝时相同，管径兰 0阳2时’两立管中心距为80mm ；管径工DN40时’两立管中心距为130mnio 《建筑给菲水及釆暖工程脇工工艺标准》（DBJ/T& 138-2005）笫189-190®5、排水立管、支管距墙尺寸«怎;样当好水暖工长》表311-第垢3贞注：如想知道更多关于常用卫生器具摊水支管预留孔稠位曹与尺寸内容，可购买或管道工畏遠查伊（曲德仁主编化学工业出版卫生器具类熾孔洞平面位置及尺寸腐式大便器DM 00TVDV100坐式大便器zD.VlOOPM 00挂式小便器立武小愛器立骨洞200X200洞 200^200立管洞200X200W20CX200立背竊200X2002OOX2Off6、管道上部净空给水引入管管顶上部挣空一般不^lQQmm排水持出管管顶上部淨空一般不小于曙怎样当好水暖工长》电子版第茁2页7. 管道的中心线与梁、柱、楼板的最小距离(自喷系统)公称直径(mm) 25 32 40 50 70 80 100 125 150 200距离(mm) 40 40 50 60 70 B0 100 125 150 200《自动喷水灭火系统施工及验收規范》(GB 50261-2005)第［顶8,水平干管安装与塔弋柱表面的安装距离(给水管道)_11.2、表中管中心与墙、柱的安装距离使用于水平干管的安装《怎样当好水暧工长》«3-6,第12i贡(PDF电子版*可下载到)9.建筑排水金属管道距墙尺寸当建筑排水金属管道沿墙或墙角敷设时，管道外壁面与堵体面层的最小徹距离不得小于40mmC建筑排水金属管道工程技术规程》(CJJ 127-2009)第429条■,10.建筑排水塑料管道距埴尺寸设置于室內的雨、污水立管离墙挣距宜为20mm-5Dm m.室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mnrioC建筑排水塑料管道工程技术规程》(CJJ/T 29-2010)第5丄9条*11.建筑给水金属管道距墙尺寸明装管道的外壁或管道的保谧层外表面与装饰墻面的净距宜为lOmmo《建筑给水金属管道工程技术规程》(CJJ/T 154-2011)第£3.7条。

给排水管道距墙规尺寸总汇为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标了然出处了！有需要的珍藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500 页（网上可下载到，大概100Mb ）或《水暖工长速查》第119 页（磊主编化学工业2010 年7月第 1 版）管井管道：敷设在管井的管道，管道表面（有防结露保温时按保温层表面计）与四周墙面的净距不宜小于50mm 。

《建筑施工手册》第四版，缩印版，第1504页2 、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32 ）中心起距墙表面50mm 为宜，DN40 以上取60mm 为宜。

因为距离过近，立管阀门安装不便，有时需要损坏墙面才能将阀门装上；距离过远则影响雅观，且占用空间（其余管道也同样—清秋怀远）。

均采纳管外皮距墙表面30mm ；而对于排水管，因为打口所需，采纳承口距墙表面50mm 。

《给水排水及采暖工程现场施工办理方法与技巧》，第39 页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙风光层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓地点应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,地方标准，可在下载到），第 6 页4、立管管外皮距建筑装修面的间距（mm ）（明装给水立管）管径 32 以下 32~5065~100125~150间距 20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为地方标准，可在下载到）采暖干管距墙尺寸：供水干管沿墙架空敷设，当管径＜DB80 时，供水干管距墙尺寸为150mm ；当管径≥ DB80 时，供水干管距墙尺寸为180mm 。

回水干管在室地坪以上沿墙敷设时，当管径＜DN80 时，回水干管距墙尺寸为50mm ；当管径≥ DN80 时，回水干管距墙尺寸为65mm 。

给排水管道距墙规尺寸总汇为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（磊主编化学工业2010年7月第1版）管井管道：敷设在管井的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~5065~100125~150间距20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室地坪以上沿墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

给排水管道距墙尺寸的完全汇总1、管与管及与建筑构件之间的最小净距管井管道:敷设在管井内的管道，管道表面(有防结露保温时按保温层表面计)与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DN32)中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上;距离过远则影响美观，且占用空间(其他管道也一样)。

均采用管外皮距墙表面30mm;而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离:当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙(角)的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》(DB11/T364-2006,北京地方标准，可在百度文库下载到)，第6页4、立管管外皮距建筑装饰面的间距(mm)(明装给水立管)管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第42页;(此书为陕西地方标准，可在百度文库下载到)采暖干管距墙尺寸:供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm;当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm;当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第189页采暖立管距墙尺寸:当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器(一臂形)时，则立管中心距侧墙尺寸为65mm;如后墙和侧墙另一侧各有一组散热器(双臂形)时，距侧墙尺寸仍为65mm;如后墙和侧墙同侧有散热器(直角形)时，距侧墙尺寸为200mm;如后侧、侧墙同侧和另一侧各有一组散热器(丁字形)时，距侧墙尺寸为300mm。

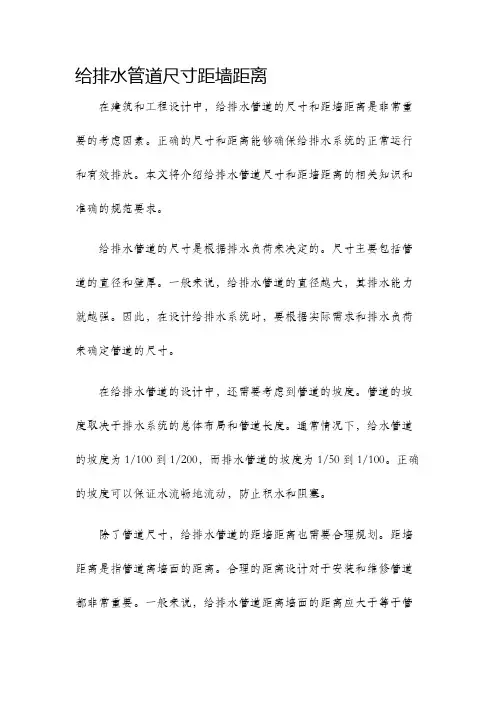

给排水管道尺寸距墙距离在建筑和工程设计中，给排水管道的尺寸和距墙距离是非常重要的考虑因素。

正确的尺寸和距离能够确保给排水系统的正常运行和有效排放。

本文将介绍给排水管道尺寸和距墙距离的相关知识和准确的规范要求。

给排水管道的尺寸是根据排水负荷来决定的。

尺寸主要包括管道的直径和壁厚。

一般来说，给排水管道的直径越大，其排水能力就越强。

因此，在设计给排水系统时，要根据实际需求和排水负荷来确定管道的尺寸。

在给排水管道的设计中，还需要考虑到管道的坡度。

管道的坡度取决于排水系统的总体布局和管道长度。

通常情况下，给水管道的坡度为1/100到1/200，而排水管道的坡度为1/50到1/100。

正确的坡度可以保证水流畅地流动，防止积水和阻塞。

除了管道尺寸，给排水管道的距墙距离也需要合理规划。

距墙距离是指管道离墙面的距离。

合理的距离设计对于安装和维修管道都非常重要。

一般来说，给排水管道距离墙面的距离应大于等于管道外径的一半。

这样可以确保在需要维修或更换管道时有足够的空间。

给排水管道的距墙距离还受到其他因素的影响，如管道的材料和安装方式。

不同材料的管道具有不同的热膨胀系数和强度。

因此，在距离墙面的设计中，需要考虑到管道的材料特点和变形情况。

此外，给排水管道的距墙距离还需要符合相关的建筑规范和标准。

各国和地区有不同的规定和规范，用于指导给排水系统的设计和施工。

设计人员在进行给排水管道设计时应参照当地的规范要求，以确保系统的合法合规和安全性。

总之，给排水管道的尺寸和距墙距离是建筑和工程设计中需要特别关注的要素。

合理的尺寸和距离设计可以确保给排水系统的有效运行和安全使用。

因此，在进行给排水管道设计时，设计人员应根据实际需求和相关规范要求来合理规划管道的尺寸和距离，以确保系统的正常运行。

给排水管道距墙规范尺寸总汇
在建筑中，给排水系统是一个至关重要的组成部分。

合理设置给排水管道的距墙规范尺寸不仅能够有效地保护管道安全，还能提高使用者的舒适度。

一、给排水管道基本概述
给排水管道是指用于供水和排水的管道系统。

在建筑中，主要包括供水管道系统和排水管道系统。

供水管道系统用于将水源引入建筑物，而排水管道系统则用于将废水排出建筑物。

这两种管道系统的设计和布局对于建筑物的正常运行和使用具有重要作用。

二、给排水管道距墙规范尺寸
合理设置给排水管道的距墙尺寸不仅关乎系统的安全可靠性，还与建筑的使用功能和设计要求密切相关。

以下是一些常见的给排水管道距墙规范尺寸总结：
1. 进水管距墙尺寸：
a. 主进水管道：一般距离墙体的最小距离应大于300mm。

b. 支管进水管道：一般距离墙体的最小距离应大于150mm。

2. 排水管距墙尺寸：
a. 主排水管道：一般距离墙体的最小距离应大于300mm。

b. 支管排水管道：一般距离墙体的最小距离应大于150mm。

3. 排气管距墙尺寸：
排气管道一般设置在排水管道的高点，用于排除管道内的空气。

距离墙体的最小距离应大于150mm。

4. 水泵进出口管距墙尺寸：
水泵的进出口管道需要保持一定的距离墙体以便安装和维修。

一般距离墙体的最小距离应大于500mm。

5. 排污管距墙尺寸：
排污管道用于排除建筑物内部的污水，其距离墙体的最小距
离应大于150mm。

6. 其他管道距墙尺寸：。

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管和管及和建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）和周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法和技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道和墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍和法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm 为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

给排水管道距墙规范尺寸总汇随着城市建设的不断发展，排水系统的设计和安装越来越重要。

在建筑物的排水系统中，给排水管道的距墙规范尺寸起着至关重要的作用。

本文将总结和介绍给排水管道距墙规范尺寸的相关要点。

I. 管道布局和设计原则在开始讨论给排水管道距墙规范尺寸之前，有几个与管道布局和设计相关的原则需要注意。

1.1 管道布局应尽量简洁和合理，以确保管道的排水效果和流畅性。

1.2 确保管道系统的整体设计符合相关的建筑法规和国家标准，以确保建筑物的安全和卫生。

II. 给排水管道距墙的基本要求2.1 立墙排水管道距墙的尺寸要求：在建筑物内，立墙排水管道距离墙面的最小距离应不小于50mm，以便维修和维护。

2.2 平行排水管道距墙的尺寸要求：平行排水管道距离墙面的最小距离如下：- 直径小于等于75mm的管道：不小于50mm- 直径大于75mm的管道：不小于100mm2.3 交叉排水管道距墙的尺寸要求：交叉排水管道距离墙面的最小距离如下：- 直径小于等于75mm的管道：不小于100mm- 直径大于75mm的管道：不小于150mmIII. 给排水管道与墙体结合的防漏措施除了距离墙面的尺寸要求外，给排水管道与墙体之间的结合也需要特别注意防止漏水。

3.1 对于立墙排水管道，应使用防水软连接，并且在软连接处增加密封胶圈。

3.2 平行排水管道与墙体之间的连接处应采用密封胶垫或经过密封处理的胶水。

3.3 交叉排水管道与墙体之间的连接处需要使用承插式接头，并且在连接处增加密封圈。

IV. 其他需要注意的因素除了距离和防漏措施之外，还有一些其他因素也需要注意。

4.1 给排水管道的通风口应尽量远离窗户和门口，以防止恶臭气味进入室内。

4.2 在给排水管道设计中，要避免在管道上方有横向和竖向的弯曲，以保证管道的流畅性和排水效果。

4.3 室内给排水管道的施工前，应对底层地面进行防水处理，以防止地面渗水。

总结：给排水管道距墙规范尺寸的合理设计和安装对于建筑物的正常排水起着至关重要的作用。

给排水及采暖管道距墙尺寸集合不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！有需要的收藏哦！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）《水暖工长速查》第119页（杨磊主编化学工业出版社2022年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离：当管道沿墙或墙角敷设时，应保证管道及附件的安装及检测修理距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~5065~XXX~150间距20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。
