给排水管道距墙距离汇总

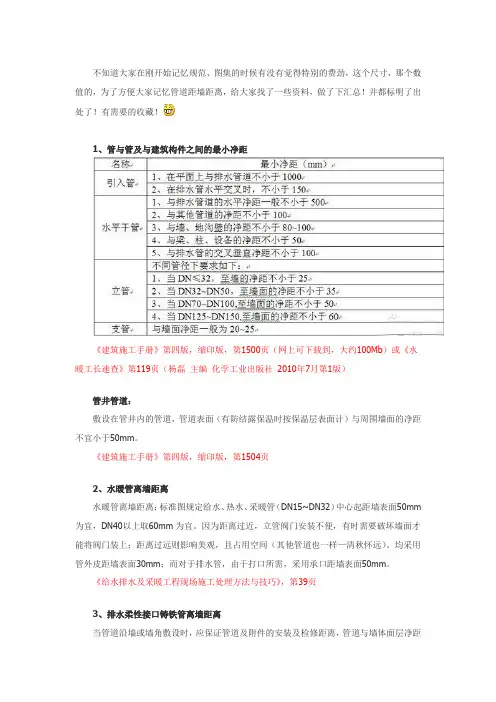

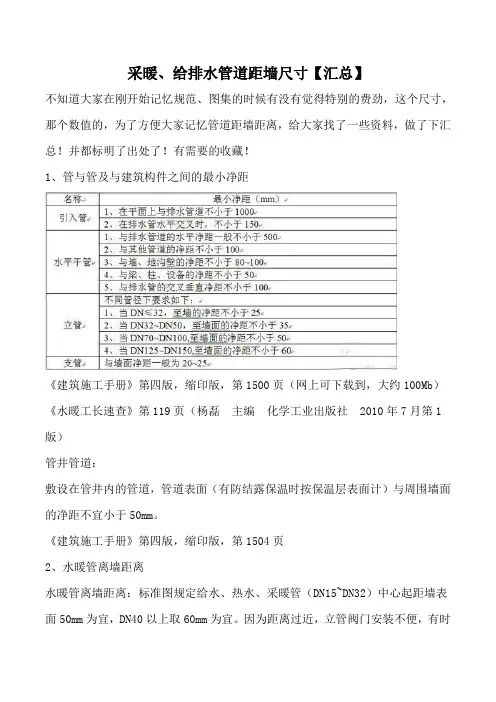

采暖、给排水管道距墙尺寸【汇总】不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下 32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

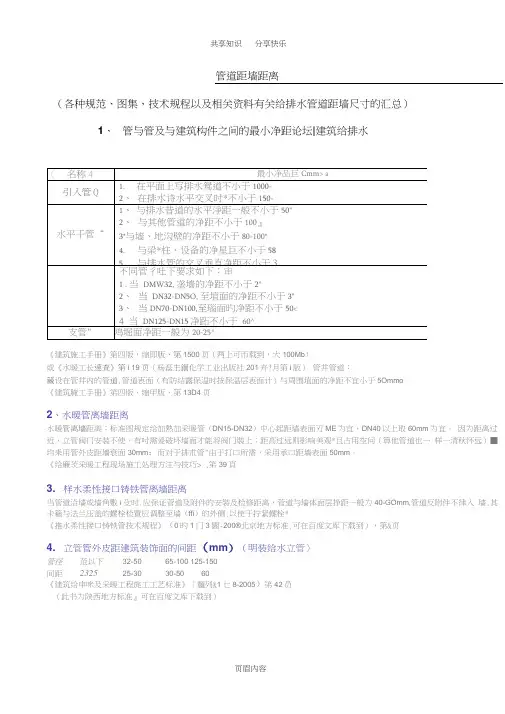

管道距墙距离（各种规范、图集、技术规程以及相关资料有关给排水管道距墙尺寸的汇总）1、管与管及与建筑构件之间的最小净距论坛|建筑给排水《建筑施工手册》第四版，缩即版，第1500页（两上可帀载到，大100Mb）或《水暖工长速查》第i 19页（杨磊主錮化学工业岀版社201卉?月第i版）管井管道：藏设在管井内的管道.管道衷面（有防结露保温时按保温层衷面计）与周围埴面的净距不宜小于5Ommo《建筑腌工手册》笫四版，缩甲版，第13D4页2、水暖管离墙距离水暖管离墻距离：标准图规定给加熱加采暖管（DN15-DN32）中心起距墙表面刃ME为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不使，有吋需爰破坏墙面才能将阀门裝上；距高过远则影响美观*且占用空问（算他管道也一样一清秋怀远）■均耒用管外皮距墻衰面30mm；而对于排朮管"由于打口所需，采用承口距墻表面50mm。

《给廉茨采暖工程现场施工处理方注与技巧> ,笫39頁3. 样水柔性接口铸铁管离墙距离当管道沿墙或墙角敷i殳时.应保证菅道及附件的安裝及检修距离，菅道与墙体面层挣距一般为40-GOmm,管道反附件不律入墙.其卡箍与法兰压盖的螺栓检置应调整至墙（ffi）的外侧.以使于拧紧螺栓*《推水柔性接口铸铁管技术规程》（0旳1门3園-200®北京地方标准.可在百度文库下载到），第&页4. 立管管外皮距建筑装饰面的间距（mm）（明装给水立管〉管径范以下32-50 65-100 125-150间距232525-30 30-50 60《建筑给申咪及采暖工程旄工工艺标准》〔麵列&1七8-2005）笫42员（此书为陕西地方标准』可在百度文库下载到）采暖干管距墙尺寸I供水干管沿内墙衆空敷设，当管径＜DB 的时，供水干管距埴尺寸为150mm ；当管径XDB80时，供水干管距墙尺寸対180mm.回水干管在室内地坪臥上沿内墙甦设嗽 当管径＜DN8Q 时，回水干管距墙尺寸为SOmms 当管径壬DM8Q 时，回水 干管距墙尺寸为砧m mo《建筑给挥水及釆瞪工程趙工工艺标准》CDBJ/T6P38-2005）第1朋贡 釆暧立管距墙尺寸I当设计采用单立管安装时，立管中心距后墙尺寸为50mm,如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为 65mm（如后墙和侧墙另一侧各有一绘散热器〔双背形）时，距侧墙尺寸仍为65mm ；如后墙和侧墙同侧有散熱器（直角形） 时，距侧墙尺寸为200mm ；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mnrio 立管之间距离：当设计采用双立暂安装吋，供水立管一般按照在右础 回水立管一般按照在左亂 立管距墙尺寸与单立管安裝时相同，管径兰 0阳2时’两立管中心距为80mm ；管径工DN40时’两立管中心距为130mnio 《建筑给菲水及釆暖工程脇工工艺标准》（DBJ/T& 138-2005）笫189-190®5、排水立管、支管距墙尺寸«怎;样当好水暖工长》表311-第垢3贞注：如想知道更多关于常用卫生器具摊水支管预留孔稠位曹与尺寸内容，可购买或管道工畏遠查伊（曲德仁主编化学工业出版卫生器具类熾孔洞平面位置及尺寸腐式大便器DM 00TVDV100坐式大便器zD.VlOOPM 00挂式小便器立武小愛器立骨洞200X200洞 200^200立管洞200X200W20CX200立背竊200X2002OOX2Off6、管道上部净空给水引入管管顶上部挣空一般不^lQQmm排水持出管管顶上部淨空一般不小于曙怎样当好水暖工长》电子版第茁2页7. 管道的中心线与梁、柱、楼板的最小距离(自喷系统)公称直径(mm) 25 32 40 50 70 80 100 125 150 200距离(mm) 40 40 50 60 70 B0 100 125 150 200《自动喷水灭火系统施工及验收規范》(GB 50261-2005)第［顶8,水平干管安装与塔弋柱表面的安装距离(给水管道)_11.2、表中管中心与墙、柱的安装距离使用于水平干管的安装《怎样当好水暧工长》«3-6,第12i贡(PDF电子版*可下载到)9.建筑排水金属管道距墙尺寸当建筑排水金属管道沿墙或墙角敷设时，管道外壁面与堵体面层的最小徹距离不得小于40mmC建筑排水金属管道工程技术规程》(CJJ 127-2009)第429条■,10.建筑排水塑料管道距埴尺寸设置于室內的雨、污水立管离墙挣距宜为20mm-5Dm m.室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mnrioC建筑排水塑料管道工程技术规程》(CJJ/T 29-2010)第5丄9条*11.建筑给水金属管道距墙尺寸明装管道的外壁或管道的保谧层外表面与装饰墻面的净距宜为lOmmo《建筑给水金属管道工程技术规程》(CJJ/T 154-2011)第£3.7条。

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm 为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

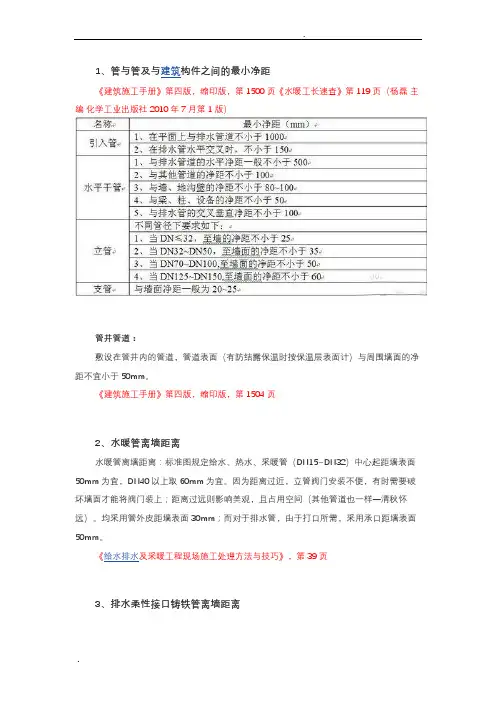

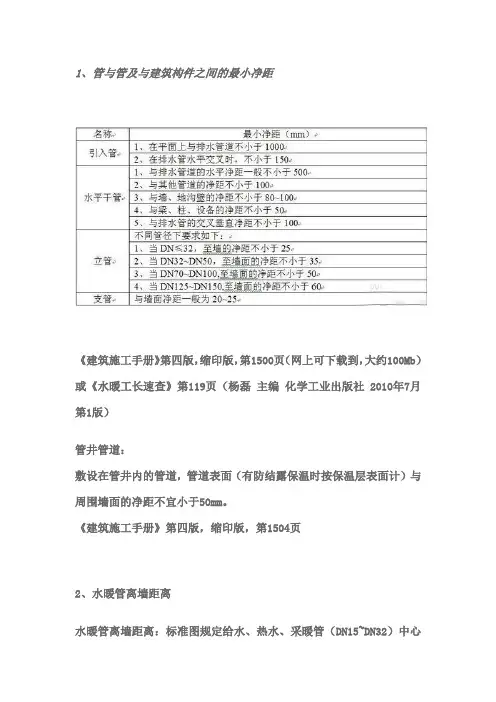

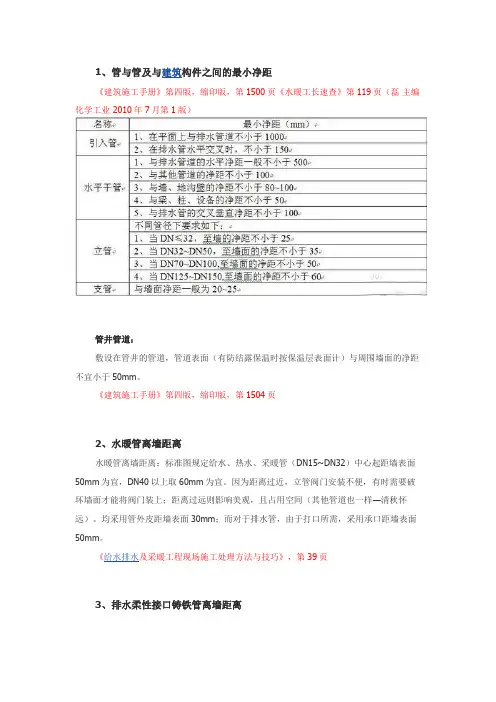

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

给排水管道距墙规尺寸总汇为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（磊主编化学工业2010年7月第1版）管井管道：敷设在管井的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~5065~100125~150间距20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室地坪以上沿墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm 为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

.给排水管道、燃气管道、电力电缆、化粪池、智能化与建筑物及各管道安全距离规范要求(GB50289-2016)根据《城市工程管线综合规划规范》1、2.5米。

规定：建筑物与污水管最小水平净距＝条：（GBJ15－88）第3.8.1、2《建筑给水排水设计规范》。

离建筑物净化粪池距离地下取水构筑物不得小于30m 。

距不宜小于5m里，GB50013-2006《室外给水设计规范》的符表A.0.1 3、筑物之间的最小水平净有给水管与其他管线及建（构）距，阀门井应该是随管线走的。

其中：时，与筑物之间的最小水平净距1米；给水管D≤200mm 米。

时，与筑物之间的最小水平净距3给水管D>200mm对给水管与建筑物之间最小水平距离的规定在《室外给4、米，时为即DN≤200mm1.0水设计规范》中有明文规定，米。

只要管井不影响建筑基础就可3.0＞200mm时为DN以。

5、GB50028-2006《城镇燃气设计规范》规定：地下燃气管道与建筑物基础的水平净距为：（1）低压燃管道（P＜0.01MPa）为0.7m；（2）中压燃气管道B级（P＜0.2MPa）为1.0m；..。

0.4MPa）为1.5m）中压燃气管道A级（P＜（ 3 《城镇燃气设计规范》规定：GB50028-2006燃气管道与建筑物外墙面（出地面处）的净距为：5.0m；P＜0.8MPa）为1 （）次高压燃气管道B级（。

1.6MPa）为13.5mA（2）次高压燃气管道级（P＜地下埋设电缆离建筑物外，和GB501686、根据国标GB50293米为安全距离，电缆埋地深度应不小缘平行距离不小于0.5米。

于0.7左50CM强弱电距离规范要求是不能共管共槽，距离要在、7右。

...。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~5065~100125~150间距20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

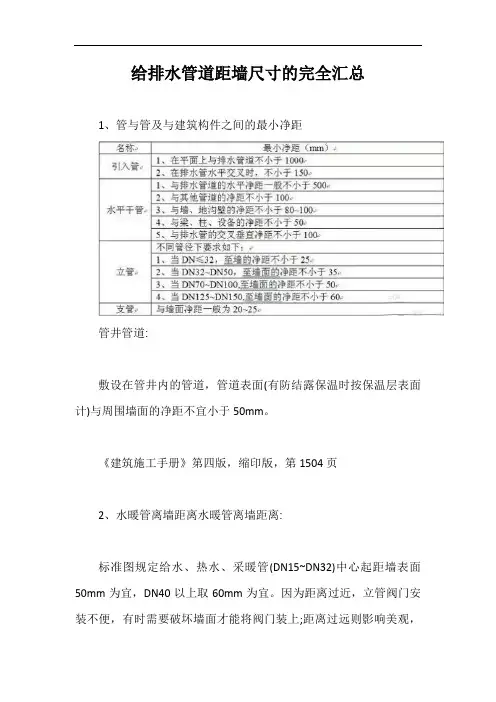

给排水管道距墙尺寸的完全汇总1、管与管及与建筑构件之间的最小净距管井管道:敷设在管井内的管道，管道表面(有防结露保温时按保温层表面计)与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DN32)中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上;距离过远则影响美观，且占用空间(其他管道也一样)。

均采用管外皮距墙表面30mm;而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离:当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙(角)的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》(DB11/T364-2006,北京地方标准，可在百度文库下载到)，第6页4、立管管外皮距建筑装饰面的间距(mm)(明装给水立管)管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第42页;(此书为陕西地方标准，可在百度文库下载到)采暖干管距墙尺寸:供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm;当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm;当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第189页采暖立管距墙尺寸:当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器(一臂形)时，则立管中心距侧墙尺寸为65mm;如后墙和侧墙另一侧各有一组散热器(双臂形)时，距侧墙尺寸仍为65mm;如后墙和侧墙同侧有散热器(直角形)时，距侧墙尺寸为200mm;如后侧、侧墙同侧和另一侧各有一组散热器(丁字形)时，距侧墙尺寸为300mm。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页《水暖工长速查》第119页（磊主编化学工业 2010年7月第1版）管井管道：敷设在管井的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室地坪以上沿墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

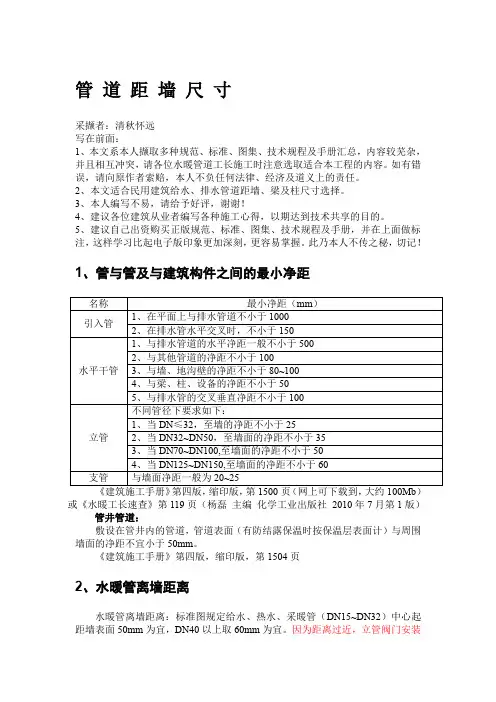

管道距墙尺寸采撷者：清秋怀远写在前面：1、本文系本人撷取多种规范、标准、图集、技术规程及手册汇总，内容较芜杂，并且相互冲突，请各位水暖管道工长施工时注意选取适合本工程的内容。

如有错误，请向原作者索赔，本人不负任何法律、经济及道义上的责任。

2、本文适合民用建筑给水、排水管道距墙、梁及柱尺寸选择。

3、本人编写不易，请给予好评，谢谢！4、建议各位建筑从业者编写各种施工心得，以期达到技术共享的目的。

5、建议自己出资购买正版规范、标准、图集、技术规程及手册，并在上面做标注，这样学习比起电子版印象更加深刻，更容易掌握。

此乃本人不传之秘，切记！1、管与管及与建筑构件之间的最小净距或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

给排水管道距墙规范尺寸总汇
在建筑中，给排水系统是一个至关重要的组成部分。

合理设置给排水管道的距墙规范尺寸不仅能够有效地保护管道安全，还能提高使用者的舒适度。

一、给排水管道基本概述
给排水管道是指用于供水和排水的管道系统。

在建筑中，主要包括供水管道系统和排水管道系统。

供水管道系统用于将水源引入建筑物，而排水管道系统则用于将废水排出建筑物。

这两种管道系统的设计和布局对于建筑物的正常运行和使用具有重要作用。

二、给排水管道距墙规范尺寸
合理设置给排水管道的距墙尺寸不仅关乎系统的安全可靠性，还与建筑的使用功能和设计要求密切相关。

以下是一些常见的给排水管道距墙规范尺寸总结：
1. 进水管距墙尺寸：
a. 主进水管道：一般距离墙体的最小距离应大于300mm。

b. 支管进水管道：一般距离墙体的最小距离应大于150mm。

2. 排水管距墙尺寸：
a. 主排水管道：一般距离墙体的最小距离应大于300mm。

b. 支管排水管道：一般距离墙体的最小距离应大于150mm。

3. 排气管距墙尺寸：
排气管道一般设置在排水管道的高点，用于排除管道内的空气。

距离墙体的最小距离应大于150mm。

4. 水泵进出口管距墙尺寸：
水泵的进出口管道需要保持一定的距离墙体以便安装和维修。

一般距离墙体的最小距离应大于500mm。

5. 排污管距墙尺寸：
排污管道用于排除建筑物内部的污水，其距离墙体的最小距
离应大于150mm。

6. 其他管道距墙尺寸：。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版,缩印版,第1500页《水暖工长速查》第119页(杨磊主编化学工业出版社 2010年7月第1版)管井管道:敷设在管井内的管道,管道表面(有防结露保温时按保温层表面计)与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版,缩印版,第1504页2、水暖管离墙距离水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DN32)中心起距墙表面50mm为宜,DN40以上取60mm为宜。

因为距离过近,立管阀门安装不便,有时需要破坏墙面才能将阀门装上;距离过远则影响美观,且占用空间(其她管道也一样—清秋怀远)。

均采用管外皮距墙表面30mm;而对于排水管,由于打口所需,采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》,第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时,应保证管道及附件的安装及检修距离,管道与墙体面层净距一般为40~60mm,管道及附件不得入墙,其卡箍与法兰压盖的螺栓位置应调整至墙(角)的外侧,以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》(DB11/T364-2006,北京地方标准,可在百度文库下载到),第6页4、立管管外皮距建筑装饰面的间距(mm)(明装给水立管)管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第42页;(此书为陕西地方标准,可在百度文库下载到)采暖干管距墙尺寸:供水干管沿内墙架空敷设,当管径＜DB80时,供水干管距墙尺寸为150mm;当管径≥DB80时,供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时,当管径＜DN80时,回水干管距墙尺寸为50mm;当管径≥DN80时,回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第189页采暖立管距墙尺寸:当设计采用单立管安装时,立管中心距后墙尺寸为50mm,如仅后墙有一组散热器(一臂形)时,则立管中心距侧墙尺寸为65mm;如后墙与侧墙另一侧各有一组散热器(双臂形)时,距侧墙尺寸仍为65mm;如后墙与侧墙同侧有散热器(直角形)时,距侧墙尺寸为200mm;如后侧、侧墙同侧与另一侧各有一组散热器(丁字形)时,距侧墙尺寸为300mm。

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb 或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15〜DN3）中心起距墙表面50mn为宜，DN4以上取60mn为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样一清秋怀远）。

均采用管外皮距墙表面30mm而对于排水管，由于打口所需，采用承口距墙表面50mm《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40〜60mm管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mr）（明装给水立管）管径32 以下32~50 65~100 125~150间距20〜25 25〜30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005 ）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径V DB80寸，供水干管距墙尺寸为150mm当管径A DB80寸，供水干管距墙尺寸为180mm回水干管在室内地坪以上沿内墙敷设时，当管径V DN80寸，回水干管距墙尺寸为50mm当管径A DN8时，回水干管距墙尺寸为65mm《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005 ）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm立管之间距离：当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。

给排水管道距墙尺寸的完全汇总不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了便利大家记忆管道距墙距离，我给大家找了一些资料，做了下汇总！并都标明白出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与四周墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15～DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

由于距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样）。

均采纳管外皮距墙表面30mm；而对于排水管，由于打口所需，采纳承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离：当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40～60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T3642023,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）《建筑给排水及采暖工程施工工艺标准》采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61382023）第189页采暖立管距墙尺寸：当设计采纳单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

给排水管道距墙距离汇总排水管道距墙的距离是一个非常重要的设计参数，它直接关系到排水系统的正常运行和建筑物的使用安全。

在建筑设计和施工过程中，需要根据相关标准和规范来确定排水管道距墙的距离。

本文将会从以下几个方面对排水管道距墙距离进行详细的介绍和汇总。

其次，排水管道距离墙面的距离还受到建筑物的类型和用途的影响。

在不同类型和用途的建筑物中，排水管道的距离要求可能会有所不同。

例如，在住宅建筑中，由于排水管道的维修和维护相对较少，并且排水量较小，所以可以适当减小排水管道距离墙面的距离。

而在工业建筑和公共建筑中，由于排水量较大，所以需要增加排水管道距离墙面的距离，以保证排水的顺畅和安全。

此外，排水管道距离墙面的距离还需要考虑到排水系统的布局和管道的连接。

在排水系统的设计中，需要尽量减少管道的弯曲和连接，以减少水流的阻力和水压的损失。

同时，还需要保证排水管道距离墙面的距离足够，以便进行排水管道的连接和维修。

再次，排水管道距离墙面的距离还需要考虑到墙体结构和防渗要求。

在建筑物的设计和施工中，墙体结构的强度和稳定性是非常关键的。

如果排水管道距离墙面的距离过小，可能会对墙体结构产生影响，导致墙体开裂或者倾斜。

因此，需要根据墙体结构和排水管道的布置来确定排水管道距离墙面的距离。

最后，排水管道距离墙面的距离还需要考虑到排水管道的保温和防冻要求。

在寒冷地区的建筑设计中，需要采取措施来保证排水管道的正常运行。

例如，在排水管道距离墙面的距离较大的情况下，可以在墙体内部设置保温层，以防止排水管道受到冷凝或者结冰的影响。

综上所述，排水管道距离墙面的距离对于排水系统的正常运行和建筑物的使用安全非常重要。

在建筑设计和施工过程中，需要根据相关标准和规范来确定排水管道距离墙面的距离，并综合考虑建筑物的类型和用途、排水系统的布局、墙体结构和防渗要求以及排水管道的保温和防冻要求等因素，以确保排水系统的顺畅和安全。

不知道大家在刚开始记忆规范图集的时候有没有觉得特别的费劲这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版,缩印版,第1500页（网上可下载到,大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（口雨5勺肥2）中心m为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门起距墙表面50m安装不便，有时需要破坏墙面才能将阀门装上;距离过远则影响美观, 且占用空间（其他管道也一样一清秋怀远）。

均采用管外皮距墙表面 30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40〜60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32 以下 32~50 65~100 125〜150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页；（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径V DB80时，供水干管距墙尺寸为150mm；当管径》DB80时，供水干管距墙尺寸为180mm。

技术通知单2、管道中心距和管中心距墙距离：
备注：非保温管道第一条、第二条有冲突执行第一条。

3、管道井及成排管道：
管道井立管、成排管道管外皮距墙宜为80-130mm（有保温时按保温层表面计），成排管道以最大管径距墙尺寸为准。

当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。

立管距墙尺寸与单立管安装时相同，管径≤DN32时，两立管中心距为80mm；管径≥DN40时，两立管中心距为130mm。

4、采暖支管（接散热器）管中距墙（完成墙面）50mm。

四、空调水系统：
空调水系统管道参考给水系统第二条、第三条。

中铁建工集团有限公司兰州国际商贸中心项目经理部
2015年5月18日。

给排水管道距墙规范尺寸总汇随着城市建设的不断发展，排水系统的设计和安装越来越重要。

在建筑物的排水系统中，给排水管道的距墙规范尺寸起着至关重要的作用。

本文将总结和介绍给排水管道距墙规范尺寸的相关要点。

I. 管道布局和设计原则在开始讨论给排水管道距墙规范尺寸之前，有几个与管道布局和设计相关的原则需要注意。

1.1 管道布局应尽量简洁和合理，以确保管道的排水效果和流畅性。

1.2 确保管道系统的整体设计符合相关的建筑法规和国家标准，以确保建筑物的安全和卫生。

II. 给排水管道距墙的基本要求2.1 立墙排水管道距墙的尺寸要求：在建筑物内，立墙排水管道距离墙面的最小距离应不小于50mm，以便维修和维护。

2.2 平行排水管道距墙的尺寸要求：平行排水管道距离墙面的最小距离如下：- 直径小于等于75mm的管道：不小于50mm- 直径大于75mm的管道：不小于100mm2.3 交叉排水管道距墙的尺寸要求：交叉排水管道距离墙面的最小距离如下：- 直径小于等于75mm的管道：不小于100mm- 直径大于75mm的管道：不小于150mmIII. 给排水管道与墙体结合的防漏措施除了距离墙面的尺寸要求外，给排水管道与墙体之间的结合也需要特别注意防止漏水。

3.1 对于立墙排水管道，应使用防水软连接，并且在软连接处增加密封胶圈。

3.2 平行排水管道与墙体之间的连接处应采用密封胶垫或经过密封处理的胶水。

3.3 交叉排水管道与墙体之间的连接处需要使用承插式接头，并且在连接处增加密封圈。

IV. 其他需要注意的因素除了距离和防漏措施之外，还有一些其他因素也需要注意。

4.1 给排水管道的通风口应尽量远离窗户和门口，以防止恶臭气味进入室内。

4.2 在给排水管道设计中，要避免在管道上方有横向和竖向的弯曲，以保证管道的流畅性和排水效果。

4.3 室内给排水管道的施工前，应对底层地面进行防水处理，以防止地面渗水。

总结：给排水管道距墙规范尺寸的合理设计和安装对于建筑物的正常排水起着至关重要的作用。
