报警主机238说明书
- 格式:pdf
- 大小:227.87 KB
- 文档页数:28

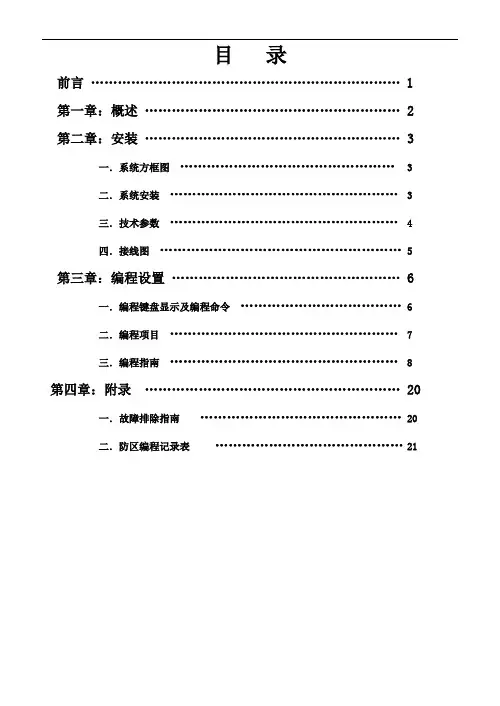

目录前言 (1)第一章:概述 (2)第二章:安装 (3)一.系统方框图 (3)二.系统安装 (3)三.技术参数 (4)四.接线图 (5)第三章:编程设置 (6)一.编程键盘显示及编程命令 (6)二.编程项目 (7)三.编程指南 (8)第四章:附录 (20)一.故障排除指南 (20)二.防区编程记录表 (21)前言感谢您选用我公司的防盗报警控制主机,希望我们先进、可靠的防盗系统给您的工作、生活带来安全与方便。
本安装编程手册适用于AL-238T/AL-2316T系列防盗报警控制主机的工程安装技术人员及用户日常使用。
本手册分五部分:概述、安装、编程、使用、附录。
第一章概述部分:包含主机功能说明。
第二章安装部分:包含防盗系统的原理框图,详细的连接、安装说明。
第三章编程设置部分:包含防盗报警系统的详细说明每一个编程步骤,实现每一个功能的方法。
第四章附录部分:包含故障排除、主机防区编程记录表等。
丢失密码(断开主机供电电源,重新上电10秒钟内进行以下操作)功能:将所有的编程学习资料全部恢复出厂状态(空机)操作步骤:同时按下编程地址★10~★62及用户密码恢复出厂状态清除所有无线设备(探头及遥控器)的学习码退出编程(蜂鸣器一长响)- 1 -AL-238T/AL-2316T防盗报警控制主机是集多项先进技术、功能于一体的卓越的智能安全技术防范产品。
它由可编程用户主机、分离式键盘、遥控器、红外探测器、门磁开关、烟雾探测器和强音警笛等组成。
安装容易、操作简便、可拨打多至八组报警电话,既可单独使用,亦可通过电话线实现区域联网,是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。
AL-238T系列为8有线防区接入,AL-2316T系列-2-一、系统方框图二、系统安装1.安装固定:主机的控制主板、变压器、后备电池等均安装在所配的主机箱内。
主机箱固定于隐蔽处,安装要牢固。
安装主板时应注意检查附配的塑料、金属柱等在安装箱的固定孔上是否安装好,以免短路主机板。
国兴科技GX-238W/GX-2316W 多功能防盗报警控制器目录前言 (3)第一章概述 (3)1.1概况 (3)1.2功能简介 (3)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (4)国兴科技GX-238W/2316W有线9-16防区打开、关闭设置 (6)2.2电源的连接 (6)2.3有线探测器的连接 (6)2.4警号的连接 (6)2.5电话线的连接 (6)2.6监听头的连接 (7)2.7键盘的安装 (7)2.8仅用无线防区,不接有线防区的安装(新宏晖DFG--B08J有此功能) (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作(新宏晖DFG--B08J有此功能) (8)3.3键盘面板及声光指示 (8)3.4布防 (10)3.5撤防:解除警戒状态 (10)3.6远程控制: (10)3.7电话接警控制: (11)3.8录音: (11)3.9消警 (11)3.10旁路防区查询: (11)第四章系统设置 (11)4.1系统出厂基本设置 (11)4.2复位 (12)4.3进入设置状态 (12)4.4退出设置状态 (12)4.5修改安装员密码 (12)4.6修改用户密码 (12)4.7无线探测器的学习(新宏晖DFG--B08J有此功能) (13)4.8无线探测器的删除(新宏晖DFG--B08J有此功能) (13)4.9防区类型及报警声输出设置 (13)4.10用户编号(中心编号)设置: (13)14.11布防延时时间设置 (14)4.12报警延时时间设置 (14)4.13设置报警电话号码 (14)4.14报告传输设置 (14)4.15远程控制打开/关闭 (15)4.16远程遥控振铃声次数设置 (15)4.17接警放录音方式的选择 (15)4.18电话线检测打开/关闭设置 (15)4.19主机中心通讯格式选择设置 (15)4.20可编程4+2代码需手动设置以适应不同的报警中心 (15)4.21主机自检报告时间间隔设置 (16)4.22警号响声时间设置 (16)4.23强制布防设置 (16)4.24布撤防警号响声设置 (16)4.25交流电断电报警设置 (16)4.26键盘防撤开关报警功能打开、关闭设置 (16)4.27键盘断线检测设置 (16)4.28中心精度设置 (16)4.29中心信号时间设置: (16)第五章疑难问题解答 (18)产品的质量保证 (19)安装资料 (19)2前言欢迎您选择使用铁盒国兴科技GX-238W/ 2316W多功能系列报警控制主机来保护您的生命和财产。

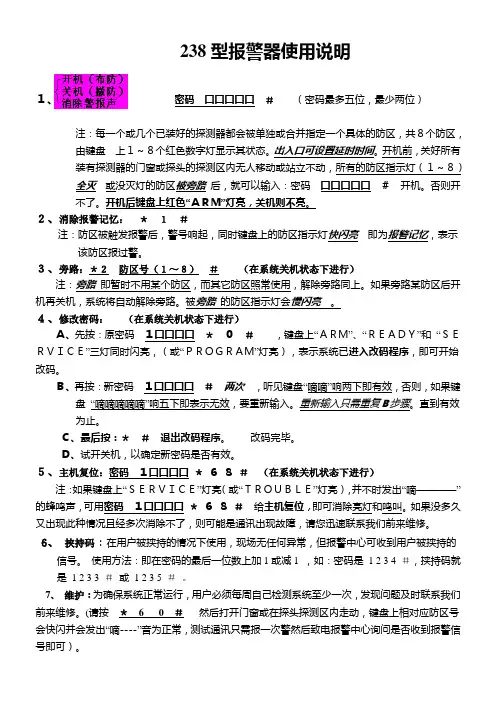

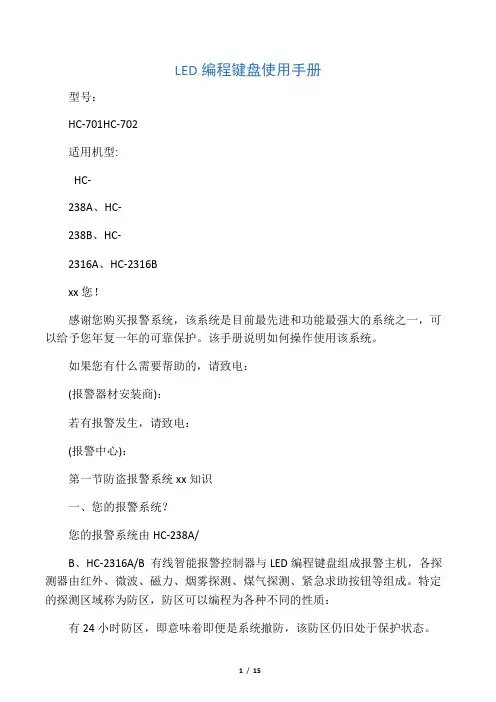

238型报警器使用说明1、密码囗囗囗囗囗#(密码最多五位,最少两位)注:每一个或几个已装好的探测器都会被单独或合并指定一个具体的防区,共8个防区,由键盘上1~8个红色数字灯显示其状态。
出入口可设置延时时间。
开机前,关好所有装有探测器的门窗或探头的探测区内无人移动或站立不动,所有的防区指示灯(1~8)全灭或没灭灯的防区被旁路后,就可以输入:密码囗囗囗囗囗#开机。
否则开不了。
开机后键盘上红色“ARM”灯亮,关机则不亮。
2、消除报警记忆:*1#注:防区被触发报警后,警号响起,同时键盘上的防区指示灯快闪亮即为报警记忆,表示该防区报过警。
3、旁路:*2防区号(1~8)#(在系统关机状态下进行)注:旁路即暂时不用某个防区,而其它防区照常使用,解除旁路同上。
如果旁路某防区后开机再关机,系统将自动解除旁路。
被旁路的防区指示灯会慢闪亮。
4、修改密码:(在系统关机状态下进行)A、先按:原密码1囗囗囗囗*0#,键盘上“ARM”、“READY”和“SERVICE”三灯同时闪亮,(或“PROGRAM”灯亮),表示系统已进入改码程序,即可开始改码。
B、再按:新密码1囗囗囗囗#两次,听见键盘“嘀嘀”响两下即有效,否则,如果键盘“嘀嘀嘀嘀嘀”响五下即表示无效,要重新输入。
重新输入只需重复B步骤。
直到有效为止。
C、最后按:*#退出改码程序。
改码完毕。
D、试开关机,以确定新密码是否有效。
5、主机复位:密码1囗囗囗囗*68#(在系统关机状态下进行)注:如果键盘上“SERVICE”灯亮(或“TROUBLE”灯亮),并不时发出“嘀————”的蜂鸣声,可用密码1囗囗囗囗*68#给主机复位,即可消除亮灯和鸣叫。
如果没多久又出现此种情况且经多次消除不了,则可能是通讯出现故障,请您迅速联系我们前来维修。
6、挟持码:在用户被挟持的情况下使用,现场无任何异常,但报警中心可收到用户被挟持的信号。
使用方法:即在密码的最后一位数上加1或减1 ,如:密码是1 2 3 4 #,挟持码就是1 2 3 3 #或1 2 3 5 #。

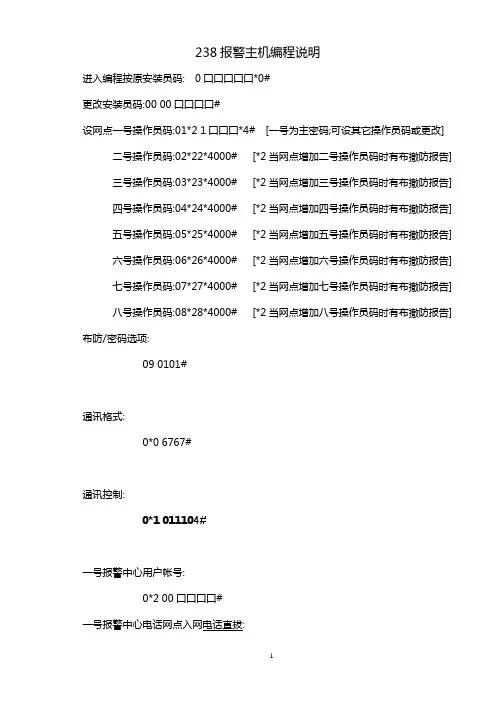

238报警主机编程说明进入编程按原安装员码: 0囗囗囗囗囗*0#更改安装员码:00 00囗囗囗囗#设网点一号操作员码:01*2 1囗囗囗*4# [一号为主密码;可设其它操作员码或更改] 二号操作员码:02*22*4000# [*2当网点增加二号操作员码时有布撤防报告] 三号操作员码:03*23*4000# [*2当网点增加三号操作员码时有布撤防报告] 四号操作员码:04*24*4000# [*2当网点增加四号操作员码时有布撤防报告] 五号操作员码:05*25*4000# [*2当网点增加五号操作员码时有布撤防报告] 六号操作员码:06*26*4000# [*2当网点增加六号操作员码时有布撤防报告] 七号操作员码:07*27*4000# [*2当网点增加七号操作员码时有布撤防报告] 八号操作员码:08*28*4000# [*2当网点增加八号操作员码时有布撤防报告] 布防/密码选项:09 0101#通讯格式:0*0 6767#通讯控制:0*1 011104#一号报警中心用户帐号:0*2 00囗囗囗囗#一号报警中心电话网点入网电话直拔:0*3 111111#[电话号码前六位数] (1为电话号)0*4 11*4000#[电话号码七至十二位数] (1为电话号)0*5 000000#[电话号码十三至十八位数]若网点入网电话分机需拔9时: (注:*5为停顿三秒,一般不用)0*3 9*51111#[电话号码前六位数] (1为电话号)0*4 1111*40#[电话号码七至十二位数] (1为电话号)0*5 000000#[电话号码十三至十八位数]二号报警中心用户帐号:10 00囗囗囗囗#二号报警中心电话网点入网电话直拔:11 222222#[电话号码前六位数](2为电话号)12 22*4000#[电话号码七至十二位数](2为电话号)13 000000#[电话号码十三至十八位数]若网点入网电话分机需拔9时:11 9*52222#[电话号码前六位数] (2为电话号)12 2222*40#[电话号码七至十二位数](2为电话号)13 000000#[电话号码十三至十八位数]摇控编程网点入网电话号码:14 111111##[电话号码前六位数](1为电话号)15 11*4000#[电话号码七至十二位数] (1为电话号)16囗囗囗囗囗囗#[电话号码十三至十八位数]防区报告码防区报告码选择紧急:2 红外、防拆及其它:317 囗15161#[一防区报告码] 18 囗25262#[二防区报告码]19 囗35363#[三防区报告码] 1*0 囗45464#[四防区报告码]1*1 囗55565#[五防区报告码] 1*2 囗65666#[六防区报告码] 1*3 囗75767#[七防区报告码] 1*4 囗85868#[八防区报告码]防区控制紧急防区选择:021923# 红外及其它即时防区选择:021223#红外及其它延时防区选择:021323# 防拆防区选择021923#1*5 囗囗囗囗囗囗#[一防区防区控制] 20 囗囗囗囗囗囗#[二防区防区控制]21 囗囗囗囗囗囗#[三防区防区控制] 22 囗囗囗囗囗囗#[四防区防区控制]23 囗囗囗囗囗囗#[五防区防区控制] 24 囗囗囗囗囗囗#[六防区防区控制]25 囗囗囗囗囗囗#[七防区防区控制] 26 囗囗囗囗囗囗#[八防区防区控制]键盘三个紧急按钮报告码:27 4102# 28 4102# 29 4102#事件报告码:2*0 000080#测试报告码:2*1 9904# (外资银行采用9901#)布撤防报告码:2*2 *20*10#劫持及进/出延时时间设定:2*3 00囗囗1# [1=10秒 2=20秒 6=60秒]进/出时间提示音及警号设定:2*4 11囗00#[1=防剪警号 0=12V供电警号]本地及联网控制:2*5 囗011#[0=联网 1=本地系统即不联网的]防区旁路开关设定:紧急防区选择:0000# 红外及其它防区选择:0100#30 囗囗囗囗#[一防区旁路开关设定] 31 囗囗囗囗#[二防区旁路开关设定]32 囗囗囗囗#[三防区旁路开关设定] 33 囗囗囗囗#[四防区旁路开关设定]34 囗囗囗囗#[五防区旁路开关设定] 35 囗囗囗囗#[六防区旁路开关设定]36 囗囗囗囗#[七防区旁路开关设定] 37 囗囗囗囗#[八防区旁路开关设定]定时测试倒计时:*00 囗# 8=10小时 9=12小时 *0=14小时 *1=16小时*3=20小时 *5=24小时退出编程按:*#由1号操作员修改或增加密码:进入编程按:1号操作员码1囗囗囗+*0#[新密码] 囗囗囗囗#+[新密码] 囗囗囗囗#退出编程按:*#。

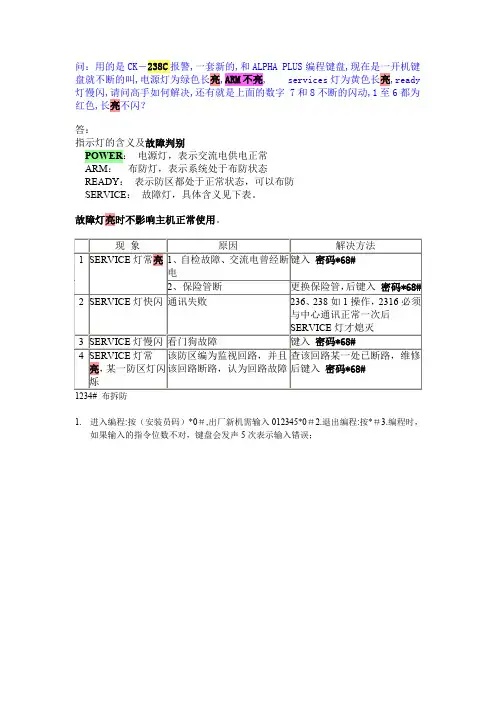

问:用的是CK-238C报警,一套新的,和ALPHA PLUS编程键盘,现在是一开机键盘就不断的叫,电源灯为绿色长亮,ARM不亮, services灯为黄色长亮,ready 灯慢闪,请问高手如何解决,还有就是上面的数字 7和8不断的闪动,1至6都为红色,长亮不闪?
答:
指示灯的含义及故障判别
POWER:电源灯,表示交流电供电正常
ARM:布防灯,表示系统处于布防状态
READY:表示防区都处于正常状态,可以布防
SERVICE:故障灯,具体含义见下表。
故障灯亮时不影响主机正常使用。
1234# 布拆防
1.进入编程:按(安装员码)*0#,出厂新机需输入012345*0#
2.退出编程:按*#
3.编程时,
如果输入的指令位数不对,键盘会发声5次表示输入错误;
2.。

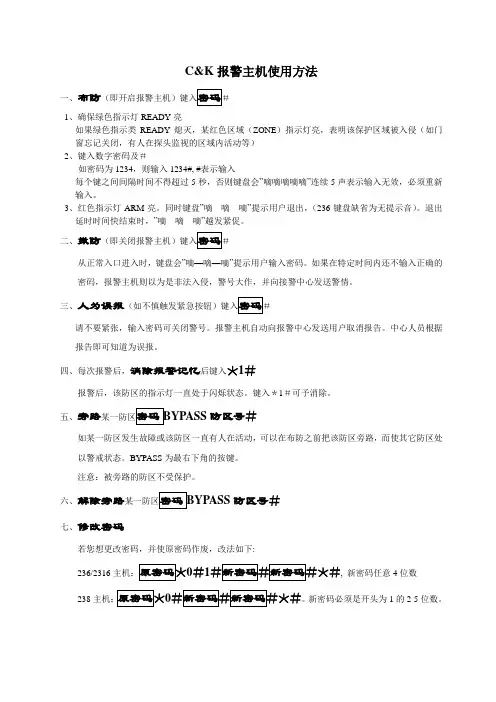

C&K报警主机使用方法一、布防1、确保绿色指示灯READY亮如果绿色指示类READY熄灭,某红色区域(ZONE)指示灯亮,表明该保护区域被入侵(如门窗忘记关闭,有人在探头监视的区域内活动等)2、键入数字密码及#如密码为1234,则输入1234#, #表示输入每个键之间间隔时间不得超过5秒,否则键盘会”嘀嘀嘀嘀嘀”连续5声表示输入无效,必须重新输入。
3、红色指示灯ARM亮。
同时键盘”嘀---嘀---嘀”提示用户退出,(236键盘缺省为无提示音)。
退出延时时间快结束时,”嘀---嘀---嘀”越发紧促。
二、撤防从正常入口进入时,键盘会”嘀—嘀—嘀”提示用户输入密码。
如果在特定时间内还不输入正确的密码,报警主机则以为是非法入侵,警号大作,并向接警中心发送警情。
三、人为误报请不要紧张,输入密码可关闭警号。
报警主机自动向报警中心发送用户取消报告。
中心人员根据报告即可知道为误报。
四、每次报警后,消除报警记忆后键入*1#报警后,该防区的指示灯一直处于闪烁状态。
键入*1#可予消除。
五、旁路防区号#如某一防区发生故障或该防区一直有人在活动,可以在布防之前把该防区旁路,而使其它防区处以警戒状态。
BYPASS为最右下角的按键。
注意:被旁路的防区不受保护。
六、解除旁路防区号#七、修改密码若您想更改密码,并使原密码作废,改法如下:236/23160#1, 新密码任意4位数2380。
新密码必须是开头为1的2-5位数。
八、指示灯的含义及故障判别POWER: 电源灯,表示交流电供电正常ARM:布防灯,表示系统处于布防状态READY:表示防区都处于正常状态,可以布防SERVICE:故障灯,具体含义见下表。
故障灯亮时不影响主机正常使用。
若还不能解决问题,请与安科特科技电子有限公司联系,谢谢!九、求助如果你需要深入地了解本系统,请拔以下电话与我们联系,安科特公司乐意为您服务。

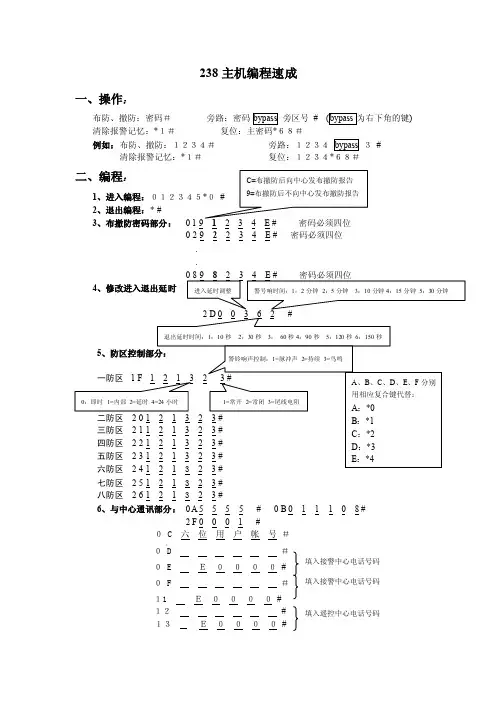

公司: 广州市珠江新城马场路519号汇豪大厦南豪阁0907室电话:(886-020)38858319 38858691 38858523(技术部)门市部:广州市石牌西路10-11号石牌西电脑城A12-13档电话:(886-020)87599332 85267260238主机编程缩印本一、 操作:布防、撤防:密码#,旁路:BYPASS 旁区号#(BYPASS 为右下角的键) 取消记忆:*1#,复位:密码*68#二、 编程: 1、 进入编程: 012345*0# 2、 退出编程:*#3、 密码部分: 0 1C 1 # 密码开关必须为1,写够5位,若为4位,以*4作为1位结束0 2 C 2 # 密码开关必须为2,写够5位,若为4位,以*4作为1位结束……0 8 C 8 # 密码开关必须为8,写够5位,若为4位,以*4作为1位结束4、 通讯部分:0 A 5 5 5 5 # 0 B 0 1 1 1 0 8 #2 F 0 0 0 1 #0 C 六 位 编 号 #0 D 前 6 位 #0 E 第7位E 0 0 0 0 #1 4 前 6 位 #1 5 第7位 E 0 0 0 0 #5、6六防区: 2 4 1 2 1 3 # 七防区: 2 5 1 2 1 3 # 八防区: 2 6 1 2 1 3 #接警中心电话号码遥控中心电话号码 A 、B 、C 、D 、E 、F 分别用相应复合键代替:A :*0B :* 1C: *2 D: *3 E: *4 F: *5。

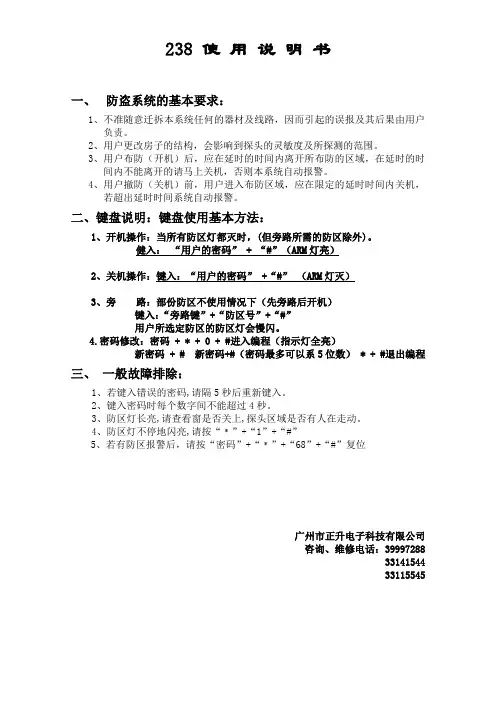

238 使用说明书
一、防盗系统的基本要求:
1、不准随意迁拆本系统任何的器材及线路,因而引起的误报及其后果由用户
负责。
2、用户更改房子的结构,会影响到探头的灵敏度及所探测的范围。
3、用户布防(开机)后,应在延时的时间内离开所布防的区域,在延时的时
间内不能离开的请马上关机,否则本系统自动报警。
4、用户撤防(关机)前,用户进入布防区域,应在限定的延时时间内关机,
若超出延时时间系统自动报警。
二、键盘说明:键盘使用基本方法:
1、开机操作:当所有防区灯都灭时,(但旁路所需的防区除外)。
健入:“用户的密码” + “#”(ARM灯亮)
2、关机操作:键入:“用户的密码” +“#”(ARM灯灭)
3、旁路:部份防区不使用情况下(先旁路后开机)
键入:“旁路键”+“防区号”+“#”
用户所选定防区的防区灯会慢闪。
4.密码修改:密码 + * + 0 + #进入编程(指示灯全亮)
新密码 + # 新密码+#(密码最多可以系5位数) * + #退出编程
三、一般故障排除:
1、若键入错误的密码,请隔5秒后重新键入。
2、键入密码时每个数字间不能超过4秒。
3、防区灯长亮,请查看窗是否关上,探头区域是否有人在走动。
4、防区灯不停地闪亮,请按“﹡”+“1”+“#”
5、若有防区报警后,请按“密码”+“﹡”+“68”+“#”复位
广州市正升电子科技有限公司
咨询、维修电话:39997288
33141544
33115545。
ck236-ck238-ck2316-报警主机编程简易说明CK2300(CK236 CK238 CK2316)系列主机简要安装及操作手册神州太讯供应CK 系列报警主机-------网址: 北京沈阳济南深圳香港有分公司CK2300主机简要操作使用说明该说明书只是一个简单的操作使用指南,与随机的说明书配套使用,用户请务必详阅说明书,由于编译水平有限,冲突的地方以说明书为准~~~一、名词解释电子防盗报警系统是通过电子探测技术判断非法入侵行为,然后自动将警情传送到报警中心或通过某些设备告知人们的电子设备系统。
探测器是该系统的输入部分,报警系统是根据探测器的动作来工作的。
各种不同类型的探测器用不同手段探测各种入侵行为,如:人体移动,玻璃破碎,门窗开关等等,系统将获得的信号进行逻辑判断,发出警报。
报警主机就象人的大脑一样,是系统的处理部分。
主机将探测器发出的信号按防区类型与主机的工作状态(布防/撤防)作出逻辑分析进而发出警报。
1、各种探测器工作原理简介如下:双鉴探测器:红外+微波被动红外探测器的原理是人体表面温度与周围环境温度存在差别,人体在移动时,这种差别产生的变化通过红外敏感元件检测,从而触发报警。
为了防止误报,被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区,当温度变化在两个区之间产生时,探测器电路就触发一个信号脉冲,探测器根据信号脉冲触发报警输出。
因此为了防止空气流动或小老鼠等引起的误报,可以设置“脉冲计数”方式:即只有当探测到连续的两个或以上的脉冲才触发报警。
利用微波的多谱勒效应,探测器主动发射微波,在物体上反射回来,若物体是静止的则反射频率不变;若物体是移动的则反射频率变化;探测器电路作出判断而后报警。
双鉴是只有当红外与微波都产生信号才触发一次报警。
门磁开关的主要原理是磁簧开关在磁场范围内保持吸合,离开则触发报警。
玻璃破碎探测器的原理:分析玻璃破碎产生的高频声波及低频振动信号,与内存信号进行比较,从而作出判断。
3693117102008-11-4 20:21:59一、布防(即开启报警主机)1. 确保绿色指示灯READY 亮。
如果绿色指示灯READY 熄灭,某红色区域(ZONE)指示灯亮,表明该保护区域内有人在探头监视的区域内活动或探测器、线路有问题等。
2. 键入用户密码及#如用户密码为1234(出厂设置),则输入1234 #,#表示输入。
每个键之间间隔时间不得超过5 秒,否则键盘会“嘀嘀嘀嘀嘀”连续5 声表示输入无效。
需重新输入。
红色指示灯ARM 亮。
同时键盘“嘀——嘀——嘀”提示用户退出。
退出延时时间快结束时,“嘀-嘀-嘀”越发紧促。
二、撤防(即关闭报警主机)键入用户密码 # 如密码为1234(出厂设置),则输入1234 #。
用户从延时区进入时,键盘会“嘀-嘀-嘀”提示用户输入密码。
如果在特定的时间内不能输入正确的密码,报警主机则认为是非法入侵,警号大作,并具有向接警中心发送警情功能。
三、消除报警声音每次报警后,键入用户密码 # 消除报警声音。
报警后,该防区的指示灯一直处于闪烁状态。
键入* 1 # 可清除报警记忆。
四、添加、修改或删除密码236 主机若您想更改密码(第一用户密码可修改密码编号1-6),方法如下:1. 输入原第一用户密码 * 0 #,进入密码编程。
2. 输入用户密码编号1-6,按 #。
3. 输入新密码,按 #。
(注意密码长度必须4 位)4. 再次输入新密码,按 #。
5. 按 * #退出密码编程。
6. 确认此密码有效。
236 主机若您想删除密码,方法如下:1. 输入第一用户密码 * 0 #,进入密码编程。
2. 输入用户密码编号1-6,按 #。
3. 输入0000,按 #。
(注意密码长度必须4 位)4. 再次输入0000,按 #。
5. 按 * #退出密码编程。
238 主机若您想更改密码(第一用户密码可修改密码编号1-8),方法如下:1. 输入原第一用户密码 * 0 #,进入密码编程。
2. 输入新密码,按 #。
238型报警器使用说明一、安装1.确保238型报警器的包装完好,并检查是否有配备说明书、电池等配件。
2.在选择安装位置时,应考虑到以下几点:-最佳位置是安装在家庭入口处的墙壁上,这样可以最大程度地提高探测到入侵者的机会。
-报警器应尽量远离宠物的区域,以避免误报。
-避免阳光直射和潮湿环境,以减少误报的可能性。
3.使用铅笔或钻孔机在安装位置上标记孔位。
4.使用螺丝钻孔机按照孔位标记,并确保螺丝固定位置稳固。
5.按照说明书的指示将238型报警器的底座固定在墙壁上。
二、设置1.打开238型报警器的底座,并确保其正常工作。
2.选择安装模式:常开模式或常闭模式。
常开模式表示238型报警器在门的关闭期间保持打开状态,而常闭模式表示在门关闭期间保持关闭状态。
3.设置报警延迟时间:根据用户需求,可以设置一个在打开门后的一段时间内不触发警报。
4.设置声音模式:238型报警器支持多种声音模式,如嘀嘀声、警报声等。
5.设置报警器的工作方式:可选择声音报警、闪光报警、声光同时报警等方式。
6.测试报警器是否正常工作:可打开门触发报警器,验证其是否发出声音和/或闪光。
7.设置远程控制:一些238型报警器支持手机APP遥控功能,用户可以通过手机远程控制报警器的开关、声音模式等。
三、解除警报1.当238型报警器触发警报时,首先应保持冷静,并确认有没有真正的紧急情况。
2.查看报警器是否有警报开关或按钮,一般情况下,报警器的底座上会有一个解除警报的按钮。
3.如果无法直接解除警报,可以尝试以下方法:-找到报警器的电源开关,将其关闭。
-使用遥控器关闭报警器。
-使用手机APP远程关闭报警器(如果支持)。
四、保养与维护1.定期检查电池电量,并及时更换电池。
2.定期清洁报警器,避免尘埃或污垢影响其正常工作。
3.注意防水,避免淋雨或擦洗报警器。
4.定期测试报警器的工作状态,确保其正常运行。
五、注意事项1.避免将报警器暴露在高温、潮湿或阳光直射的环境中。
honeywell 238c报警主机配置Honeywell 238c报警主机编程配置 1.进入主机编程:输入012345*0#,即可进入主机编程 2.退出主机编程:输入*#,即可退出主机编程 3.8防区回路控制1F=回路1 20=回路2 21=回路3 22=回路4 23=回路5 24=回路6 25=回路7 26=回路84.每个防区的默认值:121 3231 F 12 13 2 3 # 323表示延时防区423表示长延时,2倍延时223表示即时防区923表示24小时防区5.1#,2#触发器设置:45 02 0145:表示指令地址01:进入延时 02:退出延时6.3#,4#触发器设置:4E 02 01 4E:表示指令地址01:进入延时 02:退出延时7.触发器时间设定:默认为:46 00 3046:表示指令地址数据位1:触发器时间---分钟(十位)数据位2:触发器时间---分钟(个位)数据位3:触发器时间---秒(十位)数据位4:触发器时间---秒(个位)常用设置为:46 02 00表示触发器时间设定为2分钟8.延时设置:默认为:2D 00 362362:表示进入延时30秒、外出延时60秒、警号持续时间5分钟 2D:表示指令地址数据位1:挟持报告码数据位2:挟持报告接收机选择数据位3:进入延时1=10s 2=20s ... ... *4=140s *5=300s数据位4:外出延时1=10s 2=20s ... ... *4=140s *5=300s 数据位5:警号持续时间1=2分钟 2=5分钟 3=10分钟 4=15分钟 5=30分钟常用设置为:2D 00 *2 *2 2 表示:进入延时120s、外出延时120s、警号持续时间5分钟。

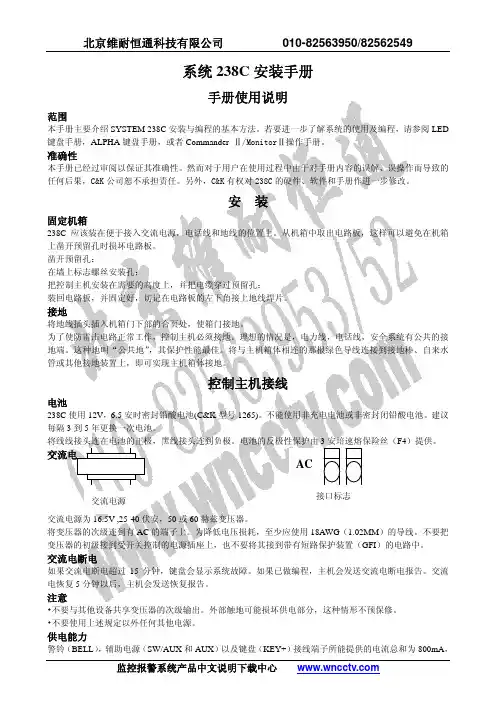

238CPLUS报警主机技术手册(安装使用238CPLUS报警主机前,请务必认真阅读本手册和设备随机的《238CPLUS安装手册》,如本手册与《238CPLUS安装手册》有不符的,以《238CPLUS安装手册》为准。

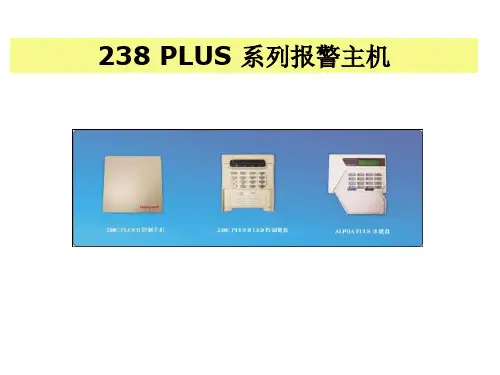

)1、【基本信息】1.1器材名称:八防区报警主机1.2器材型号:CK238CPLUS1.3器材种类:安防报警主机类1.4器材品牌:Honeywell1.5建议使用年限:3—4年2、【功能信息】2.1器材功能238C Plus是Honeywell推出的一款高性价比小型主机。
支持八个防区;内置电平触发输出,可驱动外部继电器,方便报警联动或其他联动输出;内置电话线检测功能,方便的钥匙开关布撤防;支持15组用户密码。
2.2器材应用一般应用于监察范围不大、防区总数量不超过8个防区的场所。
具体场所范围大小还与使用的电源线、信号线的线径粗细有关。
2.3器材优势此款小型报警主机除了有报警主机应有的基本功能外,最大优势就是有相关的网络模块、无线GPRS模块匹配使用,方便信息上传。
2.4器材不足相比BOSCH系列主机,此款主机不能进行分区布控。
3、【参数信息】3.1工作电压:主板16.5V AC供电,后备电池12VDC 7Ah。
3.2功率范围:25~40VA3.4环境温度:报警主机周围温度范围-25℃~50℃。
3.5工作湿度:相对湿度≦90%。
3.6防水性能:防水性能差,只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下,给主机上电,是否能正常开启。
4.1.2对主机进行复位操作,确定主机是否已经复位。
4.1.3短路所有防区,确定所有防区是否都显示故障。
4.1.4确定电话口是否能进行拨号。
4.2器材安装条件4.2.1主材准备报警主机箱(内含变压器、220V交流电接线端子及保险丝管) 1只 238CP主板 1块防拆开关 1只锁(钥匙) 1套 2.2k欧姆线尾电阻 8个 12V7AN蓄电池 1块4.2.2安装工具16A的小型电源配电箱(漏电保护器、两眼三眼插座)1套导线不小于2.5平方毫米的电源拖线盘(规格10 /20/30米)1套电锤(配6mm钻头)1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个十字型木螺丝(3.0cm)4个绝缘胶带若干焊锡丝若干助焊剂若干色带若干4.2.6安装人员安装人员两名(其中一名必须要《电工进网作业许可证》或《电工上岗证》),报警主机接220V电源时必须由持证人员操作。
基本操作方法※布防、撤防:用户码+#※旁路防区: bypass+防区号+#※消除报警记忆:*1#对探头复位:*62#对端子(5)复位自检电池:*64#自检5分钟防区步测试验:*60#防区触发,键盘响键盘启动遥控:*02#挂通遥控电话※主机复位:安装员码*68#238编程说明一.238编程须知:1.进入编程:按(安装员码)*0#,出厂新机需输入012345*0#2.退出编程:按*#3.编程时,如果输入的指令位数不对,键盘会发声5次表示输入错误;如果怀疑输入了错误数字,重新输入即可4.每条指令由两位“地址位”和几个“数据位”组成,每输入一行指令按“#”确认5.238编程中数字为十六进制数,大于9的数字使用方法如下:数字十六进制数输入方法10 a *011 b *112 c *213 d *314 e *415 f *56.为便于查找,在常用指令的地址位前加“※”,在组报警网常用编程指令的地址位前加“☆”二、238编程内容:※00:安装员码指令格式:000xxxxx#预定值: 0 1 2 3 4 5数据位: 1 2 3 4 5 6数据位(1)--固定值为“0”,表示安装员码均以0开始数据位(2)-(6)--安装员密码,可用数字0-9※01-08:主码、用户码及其设防形式。
指令格式:01x1xxxx#预定值91234 e(各用户不同)数据位 1 2 3 4 5 602-08中的数码,分别为第2至第8用户码。
数据位(1)中的数字表示不同的设防形式:1.只能设防2.只能撤防3.既能设防也能撤防三种形式均不能对防区旁路,也无系统设防和撤防报告。
4.只能设防5.只能撤防6.既能设防也能撤防三种形式均不能对防区旁路,有系统设防和撤防报告。
7.只能设防8.只能撤防 9.既能设防也能撤防三种形式均能对防区旁路,无系统设防和撤防报告。
a.只能设防 b.只能撤防c.既能设防也能撤防三种形式能够对防区旁路,同时系统有设防和撤防报告。
