OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪。
OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表,它被广泛应用于光缆线路的维护、施工之中,可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。
一、ODTR的基本原理要想真正明白OTDR的原理,首先我们必须明白它的光学原理和工原理。
能够准确的区分瑞利散射和菲尼尔反射。
(一)光学原理瑞利散射:是光纤的一种固有损耗,是指光波在光纤传输时,遇到一些比光波波长小的微粒而向四周散射,导致光功率减小的现象。
瑞利散射光有以下特征:波长与入射光波的波长相同,它的光功率与此点的入射光功率成正比。
菲尼尔反射:就是光在从一种介质(光纤)传到另一种介质(空气)中时,被沿原介质(光纤)反射回来。
在什么情况下可能产生瑞利散射和菲尼尔反射?瑞利散射:如同大气中的颗粒散射了光,使天空变成蓝色一样。
瑞利散射的能量大小与波长的四次方的倒数成正比,大约比入射光功率低60dB,即入射光功率的0.0001%。
所以波长越短散射越强,波长越长散射越弱.还需要注意的是能够产生背向瑞利散射的点遍布整段光纤,是连续的。
菲尼尔反射就是我们平常所理解的光反射,是指光在从一种介质(光纤)传到另一种介质(空气)中时,被沿原介质(光纤)以入射时相同的角度反射回来。
需要注意的是菲涅尔反射是离散的,由光纤上个别的点位置产生。
而反射回来的光强度可达到入射光强度的4%。
(一个灰尘的直径是10-100UM,一个光纤的直径只有9UM左右。
)工作原理OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。
当光脉冲在光纤内传输时,会由于光纤本身的性质,连接器,接合点,弯曲或其它类似的事件而产生散射,反射。
其中一部分的散射和反射就会返回到OTDR中。
返回的有用信息由OTDR的探测器来测量,它们就作为光纤内不同位置上的时间或曲线片断。

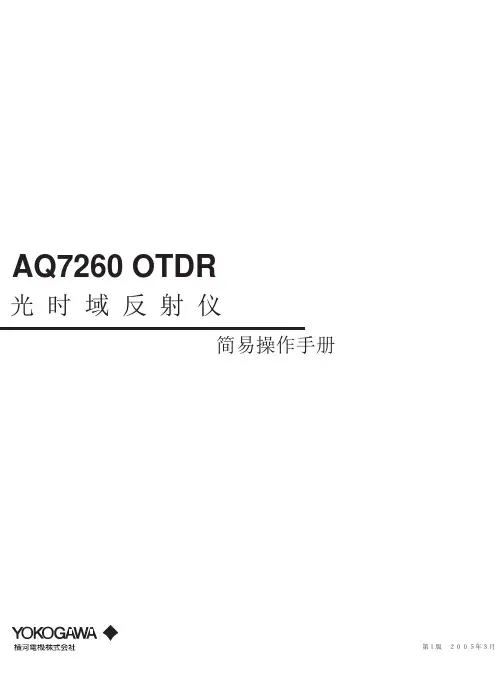

AQ7260 OTDR光时域反射仪简易操作手册第1版2005年3月前言感谢您购买AQ7260。
本操作手册循序渐进地介绍了实际测量工作流程,简单的仪表操作,使初学者容易上手。
同时我们还提供AQ7260用户手册(英文版),该手册介绍仪表的所有功能以及使用时的安全注意事项。
使用前请阅读两本手册。
目录第一章测量前的准备事项..............................................31-1连接光模块和连接适配器.............................................1-2打开电源..........................................................1-2-1连接电源....................................................1-2-2接通电源....................................................1-3连接测量光纤......................................................33333第二章按键和显示画面说明...........................................42-1按键..............................................................42-2显示画面..........................................................42-3画面显示设定......................................................5第三章测量..........................................................63-1使用单键进行自动测量...............................................63-1-1开始测量....................................................63-1-2停止测量....................................................63-1-3确认和改变测量条件..........................................73-1-4初始化测量条件..............................................83-2手动测量..........................................................93-2-1设置测量条件................................................93-2-2实时测量...................................................103-2-3平均化操作.................................................113-2-4放大、缩小和移动波形........................................113-2-5距离测量...................................................123-2-6测量连接损耗...............................................143-2-7测量回波损耗量.............................................153-3自动搜索.........................................................16第四章测量数据的记录...............................................174-1保存.............................................................4-2调用.............................................................4-3删除.............................................................4-4打印.............................................................4-4-1打印显示画面...............................................4-4-2打印文件数据...............................................4-5复制.............................................................1 17192021212123第五章输入字符.....................................................245-1输入标签.........................................................5-1-1输入英文字符和数字.........................................5-2编辑字符序列.....................................................5-2-1删除.......................................................5-2-2追加.......................................................5-2-3改变字符...................................................242425252526第六章停止测量.....................................................276-1关闭仪表.........................................................6-1-1确认仪表已完成测量.........................................6-1-2切断电源...................................................6-2如何拆卸光纤.....................................................27272727第七章故障诊断.....................................................287-1注意事项.........................................................287-2术语表...........................................................282第一章测量前的准备事项1-1连接光模块和连接适配器主机、模块和可选模块的构成。
OTDR原理及使用详解为什么要使用OTDROTDR工作原理OTDR定义定义OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪工作原理OTDR在精准时钟电路的控制之下,按照设定的参数向光口发射光脉冲信号,之后OTDR不断的按照一定的时间间隔从光口接收从光纤中反射回的光信号,分别按照瑞利背向散射(测试光钎的损耗)和菲涅尔反射(测试光钎的反射)的原理对光纤进行相应的测试。
Rayleigh 背向散射(瑞利散射)原因源于光纤内部微小粒子或不均匀结构反射和吸收,当光照射到杂质上时,一些颗粒将光重定向到不同的方向,同时产生了信号衰减和背向散射。
规律其损耗的大小与波长的4次方成反比,即随着波长的增加,损耗迅速下降。
光纤中某一点的后向回波可以反映出光纤中光功率的分布情况,椐此可以测试出光纤的损耗。
损耗:Rayleigh Backscatter(瑞利背向散射)=5Log(P0×W×S)-10ax(loge)式中:P0:发射的光功率(瓦)W:传输的脉冲宽度(秒)S:光纤的反射系数(瓦/焦耳)a:光纤的衰减系数(奈踣/米)1奈踣=8.686dBx:光纤距离Fresnel 反射(非涅尔反射)原因当光到达折射率突变的位置(比如从玻璃到空气)时,很大一部分光被反射回去,产生Fresnel 反射,它可能比Rayleigh 背向散射强上千倍。
Fresnel 反射可通过OTDR 轨迹的尖峰来识别。
产生位置这样的反射例子有连接器、机械接头、光纤、光纤断裂或打开的连接器。
用途可检测链路沿线的物理事件。
OTDR 的结构OTDR测试过程第一步:清理光纤接口端面(法兰口)第二步:用光功率计测试链路是否有光(有强光会损坏OTDR)第三步:了解待测链路的状态,设置OTDR相应的参数第四步:OTDR测试及结果分析,保存距离测量原理如果折射率“n”设置不正确,所测出的距离也将是错误的!!损耗测量原理OTDR 产生返回光强度(背向散射加上反射)与光纤长度相关的光纤曲线熔接损耗是一种由于信号电平在接头点突然下降而造成的点损耗熔接时如果接点含有空气隙,就会产生具有反射的点损耗。
OTDR使用方法OTDR(Optical Time Domain Reflectometer)是一种用于测试光纤损耗和光纤中断的工具。
它主要通过发送脉冲光信号到光纤中,并通过观察光信号在光纤中反射和散射的情况来确定损耗和中断的位置,从而进行光纤的测试和故障定位。
以下是OTDR的使用方法:1.准备工作在使用OTDR之前,需要做一些准备工作。
首先,检查OTDR设备是否完好无损并已连接好电源。
其次,确保光纤连接好,无损耗和中断。
此外,还需要了解被测试光纤的长度和类型。
2.设置参数OTDR设备提供了一系列参数可以设置,以满足不同测试需求。
首先,需要选择测试模式,如自动测试、双向测试或定点测试。
然后,需要设置测试波长,根据被测光纤的类型和长度选择适当的波长。
此外,还可以设置传输时间、平均次数等参数。
3.开始测试在设置好参数后,可以开始进行测试。
首先,选择需要测试的光纤段,通常从光纤的起点开始测试。
然后,按下“开始”按钮,OTDR设备将发送脉冲光信号到光纤中,并开始接收反射和散射的光信号。
4.分析结果测试完成后,OTDR设备将显示测试结果。
通常,结果以光纤长度为横坐标,以光信号的强度为纵坐标进行显示。
用户可以通过分析结果来了解光纤的损耗和中断情况,并进行故障定位。
5.故障定位如果发现光纤存在损耗或中断,可以利用OTDR进行故障定位。
首先,根据测试结果确定损耗或中断的位置。
然后,可以通过改变OTDR设备的测试参数,如增加传输时间、减小平均次数等,来提高测试的精确度。
最后,根据改变后的测试结果进行再次分析,以确定故障位置。
6.结果记录当完成测试和故障定位后,需要将测试结果进行记录。
记录包括光纤长度、损耗值、中断位置等信息。
此外,还可以根据需要拍摄故障位置的照片,以备后续的维修和维护工作参考。
总结:OTDR是一种用于测试光纤损耗和光纤中断的工具,具有使用方便、测试精确度高以及故障定位功能等特点。
使用OTDR进行光纤测试的方法包括准备工作、设置参数、开始测试、分析结果、故障定位和结果记录。
通用OTDR使用说明(易懂)OTDR基本使用方法一、按设备顶部的红色按钮启动机器二、进入系统后选择F3进入专家模式三、在上面图的右面面板有三个按钮:“km”“Ω”“λ”1. km键的作用是选择需要测试的距离,一般选择你实际距离的2倍,在设备屏幕右边出现16KM/8M的字样,这个表示距离16公里每8米采集一个数据。
2. Ω:选好距离和采样距离后选择,这个表示脉宽脉宽越长,动态测量范围越大,测量距离更长,但在OTDR曲线波形中产生盲区更大;短脉冲注入光平低,但可减小盲区。
一般50公里以下选择2500ns和5000ns,50公里以上选择10000ns和20000ns3. λ:波长,这个切换两种波长1310和1550,一般50公里以下选择1310,50公里以上选择1550四、选好以上后连接好光线,这里光纤选择对端收光的一端,否则数据会不正常,五、按下设备右面面板上的红色按钮(TEST/STOP)开始测试,测试1到2分钟即可. 按(A/B SET)选定游标A,转动旋钮,将游标A移动到过渡光纤尾端接头反射峰后的线性区起始点,然后按(A/B SET)选定游标B,转动旋钮,将游标B移动到被测光纤的尾端反射峰前这是测试完成后出现的表,在这个表中我们A端在0起始线,B端是那条虚线.可以看到AB 两点间相距53.4252KM。
在虚线旁有个高峰后落下,这表示光纤已经到了设备或终端。
在图中a点b点为熔接点, OTDR测试的光线曲线斜率基本一致,若某一段斜率较大,则表明此段衰减较大,b点为正常情况,a点有上升的情况,是由于在熔接点之后的光纤比熔接点之前的光纤产生更多的后向散光而形成的.如果出现П这个图标或一个高峰后线没有落到底处,这表示这是个跳接。
在图中间上方20.147dB,这表示这条线路的衰减值。
| OTDR使用方法一/OTDR的使用用OTDR进行光纤测量可分为三步:参数设置、数据获取和曲线分析。
人工设置测量参数包括:(1)波长选择(λ):因不同的波长对应不同的光线特性(包括衰减、微弯等),测试波长一般遵循与系统传输通信波长相对应的原则,即系统开放1550波长,则测试波长为1550nm。
OTDR的使用方法OTDR(光时域反射仪)是一种用于测试光纤通信线路损耗和定位故障的仪器。
它通过发送一束脉冲光信号,并测量信号的反射和衰减来分析光纤线路的特性。
以下是OTDR的使用方法。
1.准备工作:在使用OTDR之前,需要确保设备正常工作并进行适当的校准。
检查电源和连接线,确认设备没有损坏。
根据需要,选择适当的连接头和适配器。
2.连接光纤:将OTDR的发送端连接到被测试光纤的一端,接着将接收端连接到同一条光纤的另一端。
确保连接牢固且无松动。
3.设置参数:在开始测试之前,需要设置一些参数。
选择适当的测试波长,通常有850nm,1310nm和1550nm等选择。
选择合适的测试距离,以确保能够覆盖需要测试的光纤段。
还可以选择其他测试参数,如脉冲宽度、平均次数等。
4.开始测试:在设置好参数后,可以开始测试。
按下开始测试按钮,OTDR将发送脉冲光信号进入光纤,并记录从光纤端口反射回来的信号。
5.分析测试结果:OTDR将测得的测试数据以曲线图或表格的形式显示出来。
曲线图显示了光纤上的散射强度和时间的关系,可以用来确定光纤的损耗和失真情况。
表格显示了不同距离处的事件(反射、衰减等)的参数,如反射系数、衰减系数、插入损耗等。
6.定位故障:通过分析测试结果,可以定位光纤上的故障。
常见的故障包括连接不良、断纤、弯曲损坏等。
根据故障的特点,可以确定故障所在的距离和位置。
7.优化光纤线路:根据测试结果,可以优化光纤线路的布局和连接。
比如,根据衰减系数评估线路的质量,查找损耗较大的连接点并进行修复,改变光纤的布置方式等。
8.保存和导出数据:在测试完成后,可以将测试数据保存在OTDR设备或计算机中,以备后续分析和比较。
如果需要与其他人共享数据,可以将数据导出为文件,如CSV、PDF或图片格式。
9.维护和保养:定期清洁OTDR的连接头和适配器,以确保测试结果的准确性。
此外,遵循OTDR的使用和保养指南,定期进行校准和维护工作。
OTDR基本使用方法一、按设备顶部的红色按钮启动机器二、进入系统后选择F3进入专家模式三、在上面图的右面面板有三个按钮:“km”“Ω”“λ”1. km键的作用是选择需要测试的距离,一般选择你实际距离的2倍,在设备屏幕右边出现16KM/8M的字样,这个表示距离16公里每8米采集一个数据。
2. Ω:选好距离和采样距离后选择,这个表示脉宽脉宽越长,动态测量范围越大,测量距离更长,但在OTDR曲线波形中产生盲区更大;短脉冲注入光平低,但可减小盲区。
一般50公里以下选择2500ns和5000ns,50公里以上选择10000ns和20000ns3. λ:波长,这个切换两种波长1310和1550,一般50公里以下选择1310,50公里以上选择1550四、选好以上后连接好光线,这里光纤选择对端收光的一端,否则数据会不正常,五、按下设备右面面板上的红色按钮(TEST/STOP)开始测试,测试1到2分钟即可. 按(A/B SET)选定游标A,转动旋钮,将游标A移动到过渡光纤尾端接头反射峰后的线性区起始点,然后按(A/B SET)选定游标B,转动旋钮,将游标B移动到被测光纤的尾端反射峰前这是测试完成后出现的表,在这个表中我们A端在0起始线,B端是那条虚线.可以看到AB 两点间相距53.4252KM。
在虚线旁有个高峰后落下,这表示光纤已经到了设备或终端。
在图中a点b点为熔接点,OTDR测试的光线曲线斜率基本一致,若某一段斜率较大,则表明此段衰减较大,b点为正常情况,a点有上升的情况,是由于在熔接点之后的光纤比熔接点之前的光纤产生更多的后向散光而形成的.如果出现П这个图标或一个高峰后线没有落到底处,这表示这是个跳接。
在图中间上方20.147dB,这表示这条线路的衰减值。
| OTDR使用方法一/OTDR的使用用OTDR进行光纤测量可分为三步:参数设置、数据获取和曲线分析。
人工设置测量参数包括:(1)波长选择(λ):因不同的波长对应不同的光线特性(包括衰减、微弯等),测试波长一般遵循与系统传输通信波长相对应的原则,即系统开放1550波长,则测试波长为1550nm。
OTDR的使用OTDR(Optical Time Domain Reflectometer,光时域反射仪)是一种用于测量光纤链路衰减和损耗的仪器。
它通过发射脉冲光信号并测量信号的反射时间和强度来确定光纤链路中的故障位置和损耗程度。
在进行OTDR的现场操作时,以下是一些重要的步骤和注意事项。
1.仪器和设备准备:-确保OTDR设备和测试光纤都已经校准并正常工作。
-检查电池电量或连接电源以确保设备具备足够的电力供应。
-确保所需的连接线(OTDR测试线和测量线)都是干净的、光滑的,并正确连接。
2.设定OTDR参数:-根据网络的特性和测试需求,设定相关的OTDR参数,如光脉冲宽度、平均时间、带宽等。
-设定所需的测试距离范围,确保覆盖整个光纤链路。
3.连接测量线:-将OTDR的发送端(TX)连接到被测纤芯的起始端,接收端(RX)连接到终端。
-确保连接的正确性和稳定性,避免不必要的损耗。
4.选择合适的测试方式:-OTDR可以通过单点测试、多点测试或连续测试等不同的测试方式进行光纤链路的检测。
-根据具体情况,选择适当的测试方式来获取所需的测试数据。
5.进行OTDR测试:-启动OTDR设备,按照操作提示进行测试。
-在每次测试前,确保测试光纤链路无断裂和弯曲,并且没有任何累积损耗。
6.分析和记录测试结果:-分析OTDR显示屏上的测试结果,包括曲线图、衰减和反射损耗等数据。
-根据需要,记录测试结果,特别是检测到的故障位置和损耗程度。
7.故障定位和维修:-如果OTDR测试结果显示有故障存在,根据测试结果进行进一步的故障定位。
-使用其他工具和方法来修复或更换故障组件,并再次进行测试以确认问题是否解决。
8.清理和保养:-在测试完成后,及时清理和保养OTDR设备,包括清除连接线上的污垢和尘埃,并保持设备的良好状态。
在进行OTDR的现场操作时,还有一些重要的注意事项需要牢记:-避免使用过高的光功率来避免光纤受损。
-避免测试光纤过长,以免造成测试结果的不准确性。
MT9082系列OTDR操作指南第一节:MT9082系列OTDR简介(200字)MT9082系列OTDR是一款专为光纤线路测试和故障定位而设计的便携式OTDR仪器。
它具有高度集成的特点,打破了传统OTDR设备的体积庞大和复杂操作的限制。
MT9082系列OTDR采用了先进的光学测量技术和信号处理算法,可以提供准确的测量结果和高分辨率的测试图像。
它适用于光纤网络的安装、维护和故障排查等应用。
第二节:正常启动和设置(200字)1.将MT9082系列OTDR连接到待测光纤线路上,并接通电源。
2.按下仪器上的电源按钮,等待系统启动完成。
3.设置测试参数:在界面上选择测试模式(单模或多模)、测试波长、脉冲宽度等参数。
第三节:开始测试(200字)1.点击仪器的“开始测试”按钮,MT9082系列OTDR会自动发射光脉冲并开始进行测试。
2.在测试过程中,仪器会实时显示测试结果,并生成测试图像。
3.可以通过光标功能来测量光纤长度、损耗等关键参数。
第四节:故障定位(200字)1.在测试图像中标记故障点,如光纤接头、光缆连接器、光纤切割点等。
2.使用仪器的故障定位功能,MT9082系列OTDR会根据测试数据推算出故障位置,精确到米级。
3.根据故障定位结果,进行必要的维修或更换工作。
第五节:数据分析与报告生成(300字)1.MT9082系列OTDR可以将测试数据保存到仪器内存或外部存储设备中,便于后续分析和比对。
2.可以使用配套软件将测试数据导入到电脑中,进行更深入的数据分析和处理。
3.根据测试数据生成测试报告,报告中包括测试结果图像、参数列表和故障定位图等。
第六节:其他功能和注意事项(200字)1.MT9082系列OTDR还具有其他功能,如自动标定、光纤长度测量、自动补偿等,可以根据实际需求进行设置和操作。
2.在使用过程中,需要注意保护仪器的光纤连接口,防止污染和损坏。
3.在测量前,应检查测试线路的连接是否良好,以保证测试结果的准确性。
