PE管热熔焊接施工工法

pe管热熔连接施工方法说起PE管热熔连接施工方法，大家可能觉得挺专业、挺复杂的，但其实一学就会，而且特别实用。

你要是想搞明白这事儿，咱就得从“热熔”这俩字儿开始说。

什么是热熔呢？顾名思义，热熔就是利用高温把PE管和管件给“融”在一起，达到一种无缝连接的效果。

这就像是咱们把两块铁皮加热后轻轻一压，它们就会牢牢地黏在一起，一点缝隙都没有。

好啦，咱们就来聊聊这个热熔连接的步骤。

肯定得选好材料啦。

PE管是咱们常见的那种塑料管，它轻巧、不容易生锈，适合用在各种供水、排水的工程中。

关键是，它的热熔连接非常稳固，几乎不需要什么后期维护，简直是“懒人福音”啊！不过，选管的时候得注意了，管道的质量一定要好。

你别说，买到劣质的管子，接头不牢固，漏水了可就麻烦了。

然后，你就得准备工具了。

听起来好像挺多，但其实最核心的也就那么几样。

首先是热熔机，这是关键的“主力军”。

你把PE管和管件的连接部分放进去，机器加热，温度到了一定程度后，它们就会变软，像是给管道“洗了个热水澡”。

但可别小看这个过程！温度太高了，管道会融化，温度低了，接头就不结实。

真是“功夫在诗外”，一点都不简单。

咱们就说说操作了。

这可得小心着来，别急着上手。

拿起PE管和管件，检查一下它们的表面。

是不是干净？别小瞧了这个步骤，表面上有灰尘或者油渍，那就麻烦大了，热熔之后接头就会出现空隙，最终导致漏水。

清洁工作做好后，咱们就可以进行下一步了。

插入热熔机。

管道和管件分别插到机器的加热端和连接端，一般来说，加热时间大概在几秒到几十秒之间，具体还得看管道的尺寸和机器的设置。

时间到了，咱就把管道和管件拿出来。

这时候它们的连接面应该是发亮的，像是刚从锅里拿出来的煮蛋，软软的，像是能“粘”在一起。

此时，快速把管道和管件对接到一起，轻轻用力一压。

大家千万别着急，给它点时间让它冷却凝固，毕竟这时候连接部分是热乎乎的。

如果你急着去碰它，结果就可能把接头弄坏。

大家记住一个“真理”：热熔连接不是“速食”快餐，得慢慢来，稳稳当当。

PE管热熔焊接工艺随着国家西气东输等重点工程相继启动，聚乙烯——PE（polyethylene）管道的应用日渐广泛，目前该产品已广泛应用于燃气、天然气、供水等领域。

PE管线具有易施工，速度快，耐腐蚀，无污染，使用寿命长等特点。

PE管道连接主要有两种方法：热熔连接和电熔连接。

目前主管道主要采用热熔连接。

热熔连接原理是将两根PE管道的配合面紧贴在加热工具上来加热其平整的端面直至熔融，移走加热工具后，将两个熔融的端面紧靠在一起，在压力的作用下保持到接头冷却，使之成为一个整体。

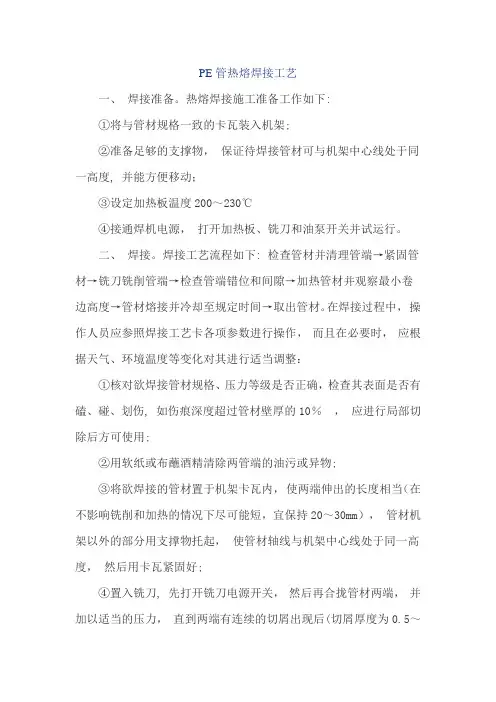

一、焊接准备。

热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃（本数据以杭州焊魔机电有限公司供应的焊机为参考，具体温度以厂家提供的数据为准）；④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～10mm，通过调节铣刀片的高度可调节切屑厚度），撤掉压力，略等片刻，再退开活动架，关闭铣刀电源；⑤取出铣刀，合拢两管端，检查两端对齐情况（管材两端的错位量不能超过壁厚的10%，通过调整管材直线度和松紧卡瓦予以改善；管材两端面间的间隙也不能超过0.3mm（de225mm以下）、0.5mm（de225mm~400mm）、1mm （de400mm以上），如不满足要求，应在此铣削，直到满足要求。

四、 PE管施工方案1、概括PE给水管作为一种新式管材，拥有耐腐化、无毒性、内壁圆滑阻力小、抗老化使用寿命长（ 50 年）、重量轻（密度只有钢管的 1/8）、安装劳动强度低、施工花费少、抗震性能强、材质柔韧性好等特色。

而 HDPE管高密度往常状况下， PE管要求埋地敷设，覆土深度大于0."7m，若确需局部地面敷设时，须使用抗紫外线的黑色 PE管并采纳保护举措。

2、资料的进场和检验为保证工程质量 ,每批资料进场前都要求施工单位填报进场申报表 ,监理依据规范（ GB50242--2002）对进场资料的品种、规格、外观等进行查收 ,包装应完好,表面无划痕及外力冲击损坏 ,整根管的外观应圆滑 ,无色彩不均现象 ,检查管道的壁厚和圆度。

检验生产厂商出具的产品合格证、质量查收报告及政府主管部门颁发的使用同意证等质量证明文件切合要求后予以签认。

资料进场后,按规定的批量及频次对进场的资料和配件进行目睹抽样、送检 ,在未获取检验合格的证明文件以前 ,不该允许承包商开始启用。

监理在目睹抽样的时候 ,特别要注意生产批号 ,因为生产过程的某些不行预示要素 ,同一世产厂家、同一原料、同一配方和工艺 ,不一样生产批次的产质量量会有差别。

3、施工次序：挖沟槽→管道安装→部分回填→试压→敷设标记桩→所有回填。

4、管沟槽断面及管道基础管沟开挖断面大小对施工进度及成本有较大影响。

往常于地面上预制较长管线以减少管沟的开挖宽度 B，一般按 B=D+0."3m (D—管道外径 ),确立管沟宽度即可知足要求。

管道基础要求平坦并有足够的强度，开挖管沟须防备扰动基底原状土壤。

基底处于地下水位以下的较软土层时，可采纳先垫15cm 厚、粒径小于 50mm厚碎石，再铺 5cm 厚砂垫层的办理方法，使管道获取长久稳固的支撑。

本工程采纳 C15砼固定墩的方式牢固。

人工开挖管槽时，要求沟槽底部平坦、密实，无尖利物体。

沟底能够有起伏，但一定光滑地支撑管材，如有超挖时，一定回填夯实。

PE管热熔焊接工艺PE管热熔焊接工艺一、焊接准备。

热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10% ，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～10mm，通过调节铣刀片的高度可调节切屑厚度），撤掉压力，略等片刻，再退开活动架，关闭铣刀电源；⑤取出铣刀，合拢两管端，检查两端对齐情况（管材两端的错位量不能超过壁厚的10% ，通过调整管材直线度和松紧卡瓦予以改善；管材两端面间的间隙也不能超过0.3mm（de225mm以下）、0.5mm （de225mm~400mm）、1mm（de400mm以上），如不满足要求，应在此铣削，直到满足要求。

⑥加热板温度达到设定值后，放入机架，施加规定的压力，直到两边最小卷边达到规定高度时，压力减小到规定值（管端两面与加热板之间刚好保持接触，进行吸热），时间达到后，松开活动架，迅速取出加热板，然后合拢两管端，其切换时间尽量缩短，冷却到规定时间后，卸压，松开卡瓦，取出连接完成的管材。

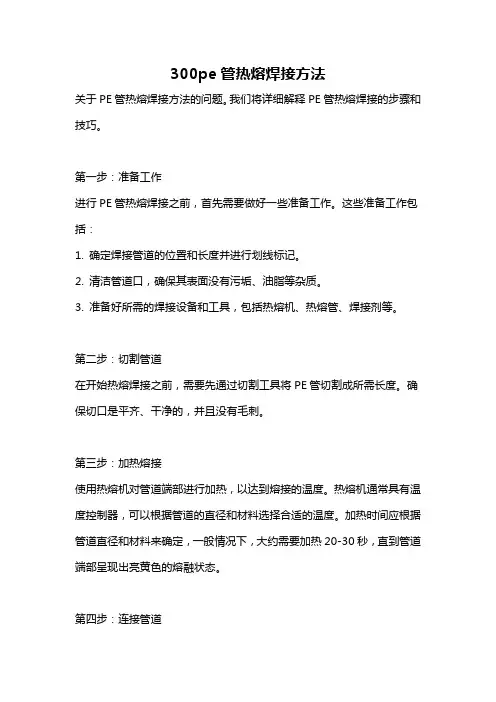

300pe管热熔焊接方法关于PE管热熔焊接方法的问题。

我们将详细解释PE管热熔焊接的步骤和技巧。

第一步：准备工作进行PE管热熔焊接之前，首先需要做好一些准备工作。

这些准备工作包括：1. 确定焊接管道的位置和长度并进行划线标记。

2. 清洁管道口，确保其表面没有污垢、油脂等杂质。

3. 准备好所需的焊接设备和工具，包括热熔机、热熔管、焊接剂等。

第二步：切割管道在开始热熔焊接之前，需要先通过切割工具将PE管切割成所需长度。

确保切口是平齐、干净的，并且没有毛刺。

第三步：加热熔接使用热熔机对管道端部进行加热，以达到熔接的温度。

热熔机通常具有温度控制器，可以根据管道的直径和材料选择合适的温度。

加热时间应根据管道直径和材料来确定，一般情况下，大约需要加热20-30秒，直到管道端部呈现出亮黄色的熔融状态。

第四步：连接管道当管道端部达到熔融状态时，立即将另一根PE管的一端与之相连。

连接的时候要保持一定的角度，使两根管子的连接面可以充分接触并形成均匀的熔接。

第五步：冷却完成焊接后，将焊接部位静置一段时间，让其自然冷却。

冷却时间一般为几分钟。

冷却后，焊接部位表面会形成一个坚固的连接，确保连接处密封性和强度。

第六步：测试与检查焊接完成后，需要进行测试和检查，以确保焊接质量和密封性。

我们可以使用压力测试或水封测试等方法进行检查。

如果测试结果良好，即焊接部位没有漏水或漏气现象，则该焊接过程算是完美的。

总结：PE管热熔焊接是一种常用的管道连接方法，适用于PE管道的连接，具有连接强度高、密封效果好等优点。

在进行PE管热熔焊接之前，需要进行充分的准备工作，并保持焊接设备的稳定温度和操作技巧。

通过以上步骤的详细操作，我们可以实现PE管的热熔焊接，确保管道连接的质量和可靠性。

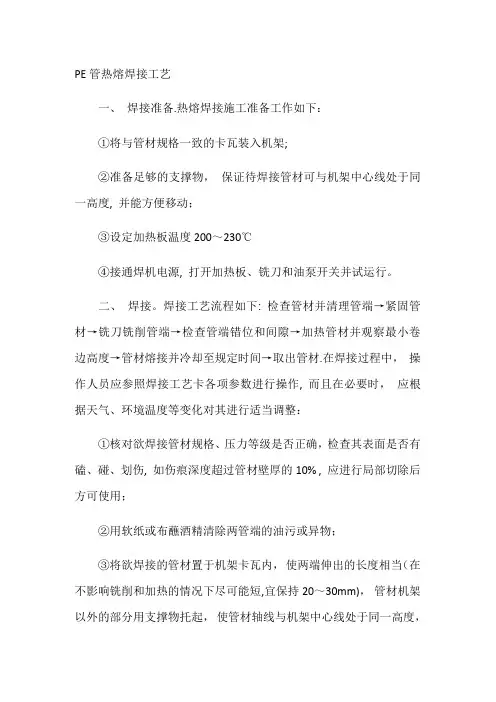

PE管热熔焊接工艺一、焊接准备.热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架;②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度, 并能方便移动；③设定加热板温度200～230℃④接通焊机电源, 打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下: 检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材.在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作, 而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤, 如伤痕深度超过管材壁厚的10% , 应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短,宜保持20～30mm)，管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，●卷边压力Pa1 作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。

管材两边整个圆周都达到铭牌提供的参数高度●卷边高度卷边高度用于衡量加热压力作用于管材截面的时间,即加压加热的程度。

●吸热压力约为熔融对接压力的1/10，它的作用主要是防止管材回弹，使管材紧贴在加热板上，提高加热效果,减少加热时间。

加热阶段的时间与焊制管件的横截面积、加热板温度、环境温度有关.一般为管材壁厚＊10熔融对接压力指垂直作用于两个对接面上的压力四、焊接检验实践证明，聚乙烯燃气管道最容易损坏和泄露的部位，就是管道接口。

工程成功与失败的关键就是管道连接质量的好坏.多根管道连接、阀门连接尤其重要。

由于阀门连接的特殊性，焊口与地面很难保证充分接触，一直处于不均匀受力状态,而且阀门较重，焊接压力较高，更需重视。

由于目前环众手动焊机调压阀调节范围有限，最低调节压力0。

PE管热熔焊接工艺一、焊接准备。

热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～Pa厂家提供的对焊压力Pa0拖动压力Pa1卷边压力pa2吸热压力pf1熔接压力pf2冷却压力ta1加热时间Tu切换时间（包括加热板撤出时间）tf1增压时间tf2冷却时间Pa1=pao+Pa厂家提供的对焊压力pa1=a1*p0/a2a1：管材截面积p0:作用于管材上单位面积的力0.15N/MM2a2 :作用于液压缸活塞单位面积的力Pa2=Pa0 +1/10Pa厂家提供的对焊压力Pf1=pf2= pao+Pa厂家提供的对焊压力溶融的分子在此压力下扩散缠绕结晶●加热板温度指加热板表面温度，在测量温度时，要考虑环境温度的影响。

热板温度既要保证管材端面迅速熔融，又要保证焊制管件不因温度过高而发生降解。

●卷边压力Pa1作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。

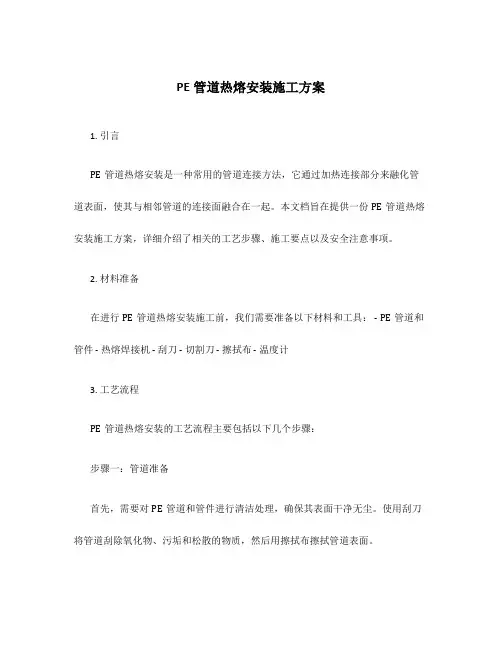

PE管道热熔安装施工方案1. 引言PE管道热熔安装是一种常用的管道连接方法，它通过加热连接部分来融化管道表面，使其与相邻管道的连接面融合在一起。

本文档旨在提供一份PE管道热熔安装施工方案，详细介绍了相关的工艺步骤、施工要点以及安全注意事项。

2. 材料准备在进行PE管道热熔安装施工前，我们需要准备以下材料和工具： - PE管道和管件 - 热熔焊接机 - 刮刀 - 切割刀 - 擦拭布 - 温度计3. 工艺流程PE管道热熔安装的工艺流程主要包括以下几个步骤：步骤一：管道准备首先，需要对PE管道和管件进行清洁处理，确保其表面干净无尘。

使用刮刀将管道刮除氧化物、污垢和松散的物质，然后用擦拭布擦拭管道表面。

步骤二：管道切割根据实际需要，使用切割刀将PE管道和管件割成所需的长度。

步骤三：管道热熔1.将热熔焊接机加热至适当的温度，一般为材料熔点的一半到3/4。

2.将加热好的热熔焊接机对准管道连接部位，同时对管道和管件施加一定的压力，使其紧密贴合。

3.在约15秒的时间内，保持相应的压力和温度。

注意，过长或过短的时间都可能导致连接处强度不足。

4.热熔焊接完成后，慢慢放松压力，等待焊接部位冷却固化。

通常需要约2分钟的时间，冷却时间应根据具体材料和环境来确定。

步骤四：焊缝检查焊接完成后，应对焊缝进行视觉检查，确保焊缝无气泡、孔洞和未融化的部分。

可使用温度计检测焊缝周围的温度，验证焊接质量。

4. 施工要点在进行PE管道热熔安装施工时，需注意以下几个要点：1.温度控制：使用热熔焊接机时，应根据材料的熔点和建议的温度范围来调节热熔焊接机的温度。

温度过高可能导致材料熔化过度，而温度过低则无法实现有效焊接。

2.压力控制：在热熔焊接过程中，需要施加适当的压力来保证连接的牢固性。

过高的压力可能导致焊缝变形甚至破裂，而过低的压力则无法实现有效连接。

3.清洁处理：在施工前，务必对PE管道和管件进行充分的清洁处理，以确保焊接质量。

过多的杂质和污垢可能导致连接部位的强度不足。

一、PE管道热熔焊结1.1适用范围目前，大多燃气公司采用PE80的HDPE管道，分SDR11和SDR17.6不同型号。

一般热熔焊接适用于DE63以上口径管材件或壁厚6mm以上管材件的连接。

1.2管道热熔焊接原理当温度低于玻璃化温度时，高聚物的大分子和链段都不能运动，高聚物处于脆性玻璃态，为坚硬的固体，受外力作用时，发生的形变很小。

当温度高于玻璃化温度时，高聚物大分子的链段开始运动，呈现出柔软而富有弹性的高弹态，产生高弹形变，弹性模量降低，形变能力增加，但为可逆形变；当温度高于粘流温度时，高聚物的大分子发生相对运动而具有流动性。

此时，若对高聚物施加一定作用力，高聚物粘性流动的形变随时间的增加而增加。

当外力解除后其形变不能恢复到原来的形状，高聚物的这种不可逆形变称为塑性形变。

1.3焊接必备条件1、熔接界面必须是干净、干燥的，不干净的界面会影响分子间的相互滑移和缠绕。

2、合理的加热温度和加热时间，以保证获得足够的粘流态的熔体。

3、合适的外力，可以加剧分子变形，使两界面的分子充分的缠结。

4、足够的冷却时间。

二、热熔焊接分类及步骤热熔对接连接：热熔连接是将热塑性管材件的末端，利用加热板加热熔融后相互对接融合，经冷却固定而连接在一起的方法。

这种连接方式在管材之间连接不需要管件。

接口成本较低。

热熔对接通常分为三个阶段：加热阶段、切换阶段、对接阶段。

热熔承插连接：热熔承插连接是用一对凹凸加热芯棒，同时加热承插管件的内壁和管材的外壁，移去加热工具后，将管材插入管件。

这种接口方式一般用于小管径管材的连接，多采用手工插入，其准确性难于保证。

凹模加热管材时会使管端软化变形影响管道的实际流量。

鞍型热熔连接：鞍型热熔连接是在干管上进行分支管路的施工。

采用凹凸的鞍型加热芯模将鞍型管件的鞍型界面与干管的连接界面同时加热，移去加热芯模后，对接两个界面。

2.1焊接工艺在实际施工中注意事项1、焊接时气温的变化，当气温低时，可适当的延长吸热时间2、压力换算：在焊接中实际操作的使用压力与工艺参数数值是不同的：首先，应将工艺压力（加热压力、吸热压力、焊接压力）换算成液压系统压力；其次，应将拖动压力（移动夹具的摩擦阻力）加到P1上，得到使用压力3、焊制压力的计算公式：S1—管材截面积S2—液压缸截面积，一般焊机厂家提供P0—界面压力（工艺压力）P拖—拖动阻力2.2焊接工艺参数1、加热工具温度应在材料的熔融温度（部分结晶性塑料）或材料粘流态转换温度之上。

PE管热熔焊接工艺一、焊接准备。

热熔焊接施工准备工作如下:①将与管材规格一致的卡瓦装入机架;②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度, 并能方便移动；③设定加热板温度200～230℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下: 检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤, 如伤痕深度超过管材壁厚的10％，应进行局部切除后方可使用;②用软纸或布蘸酒精清除两管端的油污或异物;③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20～30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好;④置入铣刀, 先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后(切屑厚度为0.5～10mm，通过调节铣刀片的高度可调节切屑厚度），撤掉压力，略等片刻，再退开活动架，关闭铣刀电源;⑤取出铣刀, 合拢两管端, 检查两端对齐情况（管材两端的错位量不能超过壁厚的10％，通过调整管材直线度和松紧卡瓦予以改善；管材两端面间的间隙也不能超过0。

3mm（de225mm以下）、0.5mm （de225mm~400mm)、1mm（de400mm以上),如不满足要求，应在此铣削，直到满足要求。

⑥加热板温度达到设定值后，放入机架，施加规定的压力，直到两边最小卷边达到规定高度时，压力减小到规定值（管端两面与加热板之间刚好保持接触，进行吸热)，时间达到后，松开活动架，迅速取出加热板，然后合拢两管端,其切换时间尽量缩短，冷却到规定时间后，卸压，松开卡瓦,取出连接完成的管材.三、焊接工艺参数与焊接直接有关的参数为：温度、时间、压力.焊接工艺曲线图表示为焊接过程压力与时间的关系图.Pa 厂家提供的对焊压力Pa0拖动压力Pa1 卷边压力pa2 吸热压力pf1 熔接压力pf2 冷却压力ta1 加热时间Tu 切换时间（包括加热板撤出时间) tf1 增压时间tf2 冷却时间Pa1=pao+Pa 厂家提供的对焊压力pa1=a1＊p0/a2 a1：管材截面积p0：作用于管材上单位面积的力0.15N/MM2 a2 : 作用于液压缸活塞单位面积的力Pa2=Pa0 +1/10Pa 厂家提供的对焊压力Pf1=pf2= pao+Pa 厂家提供的对焊压力溶融的分子在此压力下扩散缠绕结晶●加热板温度指加热板表面温度,在测量温度时，要考虑环境温度的影响。

PE管热熔焊接施工工法PE管热熔焊接施工工法一、背景介绍PE管热熔焊接是一种常用的管道连接方法，该方法可用于连接PE管道系统中的管道和配件。

本文档将详细介绍PE管热熔焊接施工工法的步骤、操作规范和注意事项，旨在提供一份全面而详细的参考文档。

二、材料准备1. PE管：选用符合相关标准要求的PE管，管径和管壁厚度需与设计要求相符。

2. 焊接机：选择适用于管径和焊接类型的热熔焊接机，确保设备正常运行且调试合格。

3. 操作工具：包括切管器、刮刀、加热套、焊接夹具、扳手等，确保工具功能正常且符合要求。

三、施工步骤1. 管道准备a. 确定管道的位置和走向，并进行现场勘测和测量，确保布置准确。

b. 清理PE管的末端，确保表面光洁且无污染物。

c. 根据需要切割管道，使用切管器将PE管截断，确保切口平整、垂直。

2. 管端处理a. 使用刮刀将管道末端的氧化层和污染物清除干净，以便焊接时能够与配件充分接触。

b. 使用刮刀刮削管道末端，按照要求刮削的长度和深度进行操作。

c. 在刮削区域内使用清洁无纹纸巾擦拭，确保管道末端清洁无尘。

3. 管道连接a. 确定焊接机的温度和时间设定，并将焊接机加热至合适温度，以确保焊接效果。

b. 将管道与焊接机的加热套、工作夹具等配件连接，确保连接紧固牢固。

c. 将加热套插入管道末端，使用合适的夹具将管道和配件固定在一起。

d. 开始加热焊接区域，根据焊接机的温度和时间设定，逐渐加热焊接区域，实现热熔。

4. 焊接完成a. 确保焊接机完成热熔的时间和温度设定，避免焊接过度或不足。

b. 逐渐将热熔结合的管道和配件从焊接机中取出，确保热熔区域没有受到外部力的损坏。

c. 断开管道与焊接机的连接，将焊接好的管道安放在适当位置进行固定和验收。

五、操作规范和注意事项1. 操作规范a. 按照相关标准和要求进行施工，保证施工质量。

b. 使用符合要求的材料和设备，确保施工过程安全。

c. 按照正确的步骤进行操作，严格遵守操作规程。

pe管热熔焊接方法PE管是目前应用较广泛的管道材料，具有重量轻、耐腐蚀、耐磨、耐压、寿命长等特点。

在PE管的施工过程中，PE管热熔焊接方法是一种常用的连接方式。

本文将就PE管热熔焊接方法进行详细介绍。

一、PE管的特点PE管是由聚乙烯制成的，其具有许多特点。

首先，PE管重量轻、密度小，方便运输和安装。

其次，PE管不易受腐蚀和磨损，具有良好的耐压性和耐老化性，使用寿命长。

最后，PE管材质易于加工，成本较低，是一种经济实惠的管道材料。

二、PE管的热熔焊接方法PE管热熔焊接方法是一种通过高温熔化PE材料，将两根PE管接在一起的焊接方式。

该方法既牢固又防漏，而且焊接后的PE管连接点具有高强度和耐水压性能。

PE管热熔焊接方法的施工步骤如下：1、准备工作首先要确定焊接的PE管直径和焊接地点，准备好相应的工具和设备。

2、加热将焊接机上的加热板加热至预设温度，然后将待焊接的PE管端部放置在加热板上加热，使其热熔软化。

加热的时间和温度一般要根据PE管的直径和壁厚来确定，具体可以参考施工规范和PE管生产厂家的指导。

3、连接在PE管端部加热软化后，将其与另一根准备好的PE管端部连接，保持连接位置不动，等待焊接时间。

焊接时间一般根据施工规范要求，在西方国家的一些规范中，一般为3-5分钟左右。

4、冷却待到焊接时间结束后，将连接点稍稍放置一段时间，直至其冷却凝固。

三、注意事项在PE管热熔焊接过程中，有几个需要注意的事项。

首先，加热板是否加热到位，温度是否过高或过低都会影响焊接质量。

其次，PE管连接点不得旋转或偏移，也不能受到任何力的作用。

最后，施工人员需遵守规范，切忌擅自操作或超载。

总之，PE管热熔焊接方法是一种可靠的管道连接方式，通过正确的施工操作和注意事项，能够达到理想的连通效果，也能够保证施工的安全性和效率。

PE管道热熔焊接工艺简介： PE管材有柔韧性好，耐腐蚀性强、质轻、抗冲击性能优良等特点，连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。

山东PE管材有柔韧性好，耐腐蚀性强、质轻、抗冲击性能优良等特点，连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。

山东陆宇在发展的历程中，积累了丰富的施工经验，今天向大家介绍一下PE管道热熔焊接工艺。

1.热熔对接的原理1.1什么是热熔对接是将塑料管材的末端利用加热板加热熔融后，相互对接融合，经冷却固定而连接在一起的方法。

1.2热熔对接主要分为五个阶段（1）预热阶段：即电热板预热卷边阶段，两管材（件）端口施加一定压力使其熔融卷边。

（2）吸热阶段：施加一个较小的压力和一定的时间使热量在所要连接的管材（件）内扩散，达到均匀吸热。

（3）转换阶段：加热板抽击阶段。

使连接管材（件）相接处的时间越短越好。

（4）焊接阶段：两管材（件）熔化端融合在一起，并施加一定压力。

（5）冷却阶段：熔合的自然冷却，注意不能有张力和机械应力。

2.焊接方法和步骤2.1焊接前的准备检查热熔机电源是否接好，铣刀是否能切削，加热板加热是否正常，机架油缸是否运行。

2.2焊接（1）将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。

（2）夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。

（3）切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。

（4）除污：用棉纱蘸拭酒精，对管道头部进行清洗擦拭，除去灰尘泥污等物。

（5）对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。

否则，将影响对接质量。

（6）加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。

（7）切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。

pe塑料管热熔方法
PE塑料管热熔的方法如下：
1. 在热熔之前要将PE管的端部进行打磨，将表面上的氧化层打磨掉，再用毛巾将内部的灰尘擦拭干净。

2. 找好和PE管尺寸相同的接头以及铁圈，把热熔机打开预热，等热度足够后，就将PE管和接头同时套上去。

3. 过一分钟左右再拿下来，立即将接头插在管口上，用铁圈固定即可。

此外，在操作过程中需要注意以下事项：
1. 检查对接焊机是否与管材直径和规定的对接焊周期匹配。

2. 热熔连接加热时间和加热温度应符合连接工具生产厂和管材、管材生产厂的规定，对焊接温度通常在200℃-235℃之间。

3. 热熔连接保压、冷却时间，应符合热熔连接工具生产厂和管材、管材生产厂的规定，在保压和冷却时间不得移动连接件或在连接件上施加压力。

4. PE管热熔对接应符合下列规定：在对接焊机上夹紧管材和管件的插口端，清洁插口端；移动可动夹具，将管材、管件连接面在铣刀上刨平，取下铣刀，检查管端连接面，使其间隙不大于；校直对接焊机上两对应的待接件，使其在同一轴线上，错边不宜大于壁厚的10%；将加热工具放在两连接面之间，
使对接焊机上的管材靠近加热工具并施加一定的压力，直到直动融化形成沿管材整个外圆周平滑对称的翻边为止；加热完毕，待连接件应迅速脱离对接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。

遵循上述步骤进行操作可以顺利完成PE塑料管的热熔工作。

如仍有疑问，建议咨询专业技术人员或查看相关产品说明书。

PE管热熔焊接工艺一、焊接准备。

热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

二、焊接。

焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10% ，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高●卷边压力Pa1 作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。

管材两边整个圆周都达到铭牌提供的参数高度●卷边高度卷边高度用于衡量加热压力作用于管材截面的时间，即加压加热的程度。

●吸热压力约为熔融对接压力的1/10，它的作用主要是防止管材回弹，使管材紧贴在加热板上，提高加热效果，减少加热时间。

加热阶段的时间与焊制管件的横截面积、加热板温度、环境温度有关。

一般为管材壁厚*10熔融对接压力指垂直作用于两个对接面上的压力四、焊接检验实践证明，聚乙烯燃气管道最容易损坏和泄露的部位，就是管道接口。

工程成功与失败的关键就是管道连接质量的好坏。

多根管道连接、阀门连接尤其重要。

由于阀门连接的特殊性，焊口与地面很难保证充分接触，一直处于不均匀受力状态，而且阀门较重，焊接压力较高，更需重视。

由于目前环众手动焊机调压阀调节范围有限，最低调节压力0.6mpa,现分两种情况说明：1：连接单根管道、管件此种情况下由于拖动压力很小，基本不受外力作用，拖动压力大概0.2mpa，施工中无需测量拖动压力卷边压力Pa1=Pa 厂家提供的对焊压力+0.2mpa吸热压力由于焊机设计问题，油缸不能保压，将很快下降到零，由于无外力作用，可在此状态一直吸热熔融对接压力pf1= Pa 厂家提供的对焊压力+0.2mpa冷却压力由于油缸不能保压，此时需通过外接压力表持续加压（最少两分钟），由于外力较小，余下时间靠机架本身压力，直到冷却2：连接多根根管道、阀门拖动压力测试，按常规施工经验估算拖动压力（4根de200一般为0.6-0.8mpa），按动前进按钮的同时，调节调压阀到预定压力，当机架开始缓慢移动2-3cm时，此时压力极即为拖动压力。

PE管热熔焊接施工工法1概述???PE管材料属聚烯烃类高分子化合物，其分子由碳、氢元素组成，无有害元素，2004益。

22.0.12.0.22.0.32.0.4施工过程中无需配备较多的施工机具，节约成本，机动灵活。

3适用范围???本工法可用于市政建设给排水、燃气管道安装以及石油、化工、水处理等领域适用于管径大于110mm，小于425mm的管道施工(一般不允许不同材质的PE管直接对接)。

4工艺原理???热熔焊焊接是利用加热工具将管道或管件端面加热到210℃左右，在可控压力下持续一定时间，使两端面熔合为一体，形成符合质量要求的管道焊接接头。

55.1???→5.25.2.1???接应先做试验。

主要依据:设计图纸、现行《燃气工程用埋地聚乙烯管材》GB/T15558.1、GB/T15558.2技术标准；《聚乙烯燃气管道工程技术》CJJ63技术标准。

5.2.2焊接准备???1.检查焊接机状况是否满足工作要求，检查机具各个部位的紧固件有无脱落或松动。

???2.检查机电线路连接是否正确、可靠。

???3.检查液压箱内液压油是否充足。

???4.???5.???6.5.2.3???1.～???2.关掉铣刀电源。

切屑厚度应为0.5～1.0mm，通过调节铣刀的高度可调节切屑的厚度(见图2)。

???3.取出铣刀，合拢两端管，检查两端对齐情况。

管材的错位量不应超过管壁厚度的10%或1mm中的较大值，通过调整管材直线度和松紧卡瓦可在一定程度上进行校正；合拢时管材两端面间应没有明显缝隙，缝隙宽度不能超过:0.3mm(D≤225mm)、0.5mm(225mm＜D≤400mm)或1.0mm(D＞400mm)。

如不满足上述要求应再次铣削，直到满足为止。

5.2.4测量拖拉力(移动夹具的摩擦阻力)???由于各个场地条件的不同，会导致移动夹具(包括拖动PE管)的摩擦阻力各不力)5.2.5???图35.2.6???管道吹扫与一般管道吹扫相同，主要采用爆破式吹扫，可以分段进行，介质为无油压缩空气，压力不应超过管道的工作压力。

PE电熔管道焊接施工方案一、前期准备工作1.根据工程图纸和设计要求，确定管道的布置和连接方式。

2.准备好所需的管道材料、电熔焊接机、切管机、扒皮刀、磨刀机等工具和设备。

3.清理施工现场，确保施工区域整洁干净，无杂物和障碍物。

二、管道连接1.使用切管机将PE管截成所需长度。

2. 使用扒皮刀将PE管两端约200mm的外层皮肤去除，保留内层保护层。

3.使用磨刀机将PE管两端的管壁削平，确保管口光滑，无毛刺。

4.使用尺子测量管道连接点的中心距离，并在管道上标记出连接位置。

5.使用电熔焊接机，将连接管端插入焊接机的牙口，按下焊接机的电热钮，待电热完成后，将连接管端插入焊接机的接口中。

6.同时将待连接的两根管道对准焊接机的牙口，并且确保两根管道对接紧密。

7.按下焊接机开始焊接，待电熔达到熔融状态，使两根管道融合在一起。

8.焊接完成后，将焊接机拔出，稍等片刻，等待管道冷却定型。

三、焊接质量检查1.使用手触摸焊接处，检查是否有温热感，如果有则说明焊接不完全，需要重新焊接。

2.使用显微镜或放大镜检查焊接处的焊缝，焊缝应均匀、牢固，无明显气泡、裂纹等缺陷。

3.进行水密性测试，将管道充满液体，防止漏水。

四、施工安全措施1.操作人员必须穿戴好相关的个人防护装备，如防护眼镜、耳塞、手套等。

2.在施工现场设置明确的安全警示标识，禁止外人入内施工区域。

3.操作人员必须严格按照操作规程进行操作，遵守相关的施工安全规范。

五、施工注意事项1.施工过程中严禁用力过大或者过小，以免造成管道损坏或者焊接不牢固。

2.焊接前，应检查管道的尺寸和形状是否符合要求，确保焊接的平稳度和连续度。

3.在焊接前，应将焊接机进行热熔损耗预热，确保焊接时的稳定性和温度控制。

4.在操作现场严禁吸烟、明火作业或者其他火源，避免引发意外事故。

六、清理工作1.施工完成后，应对施工现场进行清理，清除杂物和障碍物，保持施工区域整洁、干净。

2.对使用的工具和设备进行清洗、消毒和存储，确保使用寿命和下次施工的安全。
