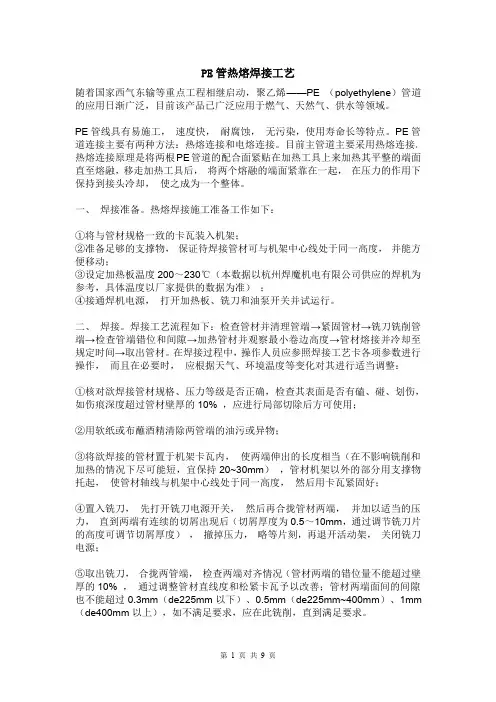

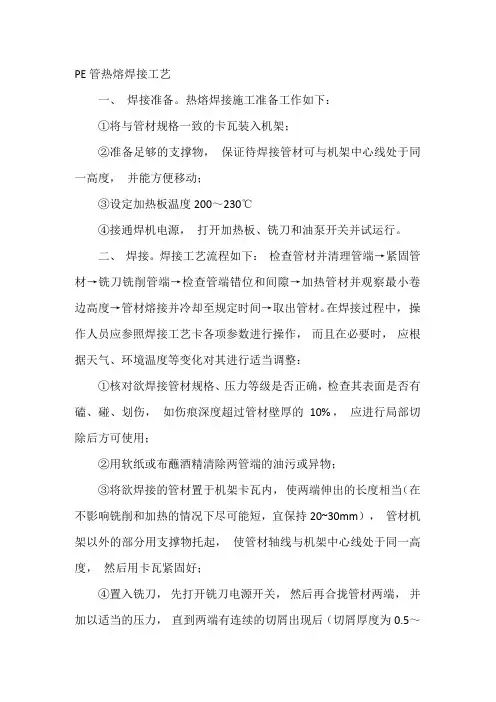

PE管热熔焊接工艺随着国家西气东输等重点工程相继启动，聚乙烯——PE（polyethylene）管道的应用日渐广泛，目前该产品已广泛应用于燃气、天然气、供水等领域。
PE管线具有易施工，速度快，耐腐蚀，无污染，使用寿命长等特点。
PE管道连接主要有两种方法：热熔连接和电熔连接。
目前主管道主要采用热熔连接。
热熔连接原理是将两根PE管道的配合面紧贴在加热工具上来加热其平整的端面直至熔融，移走加热工具后，将两个熔融的端面紧靠在一起，在压力的作用下保持到接头冷却，使之成为一个整体。

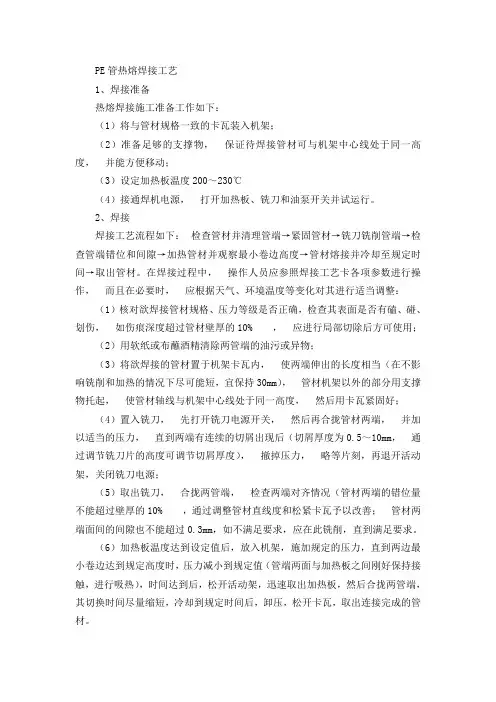

一、焊接准备。
热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃（本数据以杭州焊魔机电有限公司供应的焊机为参考，具体温度以厂家提供的数据为准）；④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。
二、焊接。
焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。
在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～10mm，通过调节铣刀片的高度可调节切屑厚度），撤掉压力，略等片刻，再退开活动架，关闭铣刀电源；⑤取出铣刀，合拢两管端，检查两端对齐情况（管材两端的错位量不能超过壁厚的10%，通过调整管材直线度和松紧卡瓦予以改善；管材两端面间的间隙也不能超过0.3mm（de225mm以下）、0.5mm（de225mm~400mm）、1mm （de400mm以上），如不满足要求，应在此铣削，直到满足要求。
⑥加热板温度达到设定值后，放入机架，施加规定的压力，直到两边最小卷边达到规定高度时，压力减小到规定值（管端两面与加热板之间刚好保持接触，进行吸热），时间达到后，松开活动架，迅速取出加热板，然后合拢两管端，其切换时间尽量缩短，冷却到规定时间后，卸压，松开卡瓦，取出连接完成的管材。
三、焊接工艺参数与焊接直接有关的参数为：温度、时间、压力。

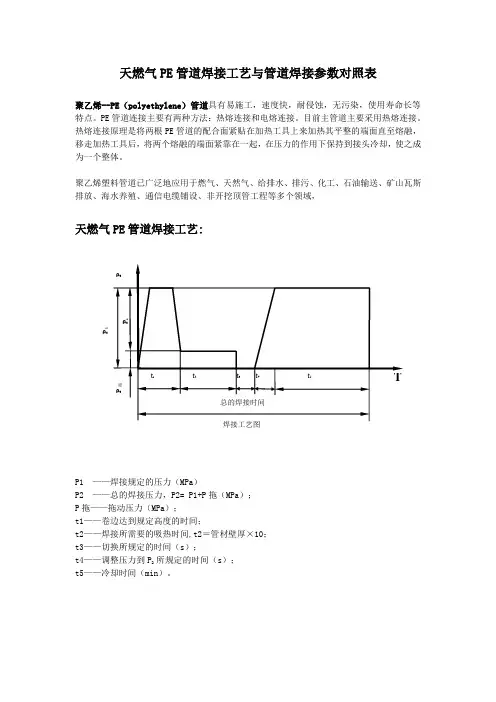

焊接工艺曲线图表示为焊接过程压力与时间的关系图。
焊接工艺曲线图P1加热压力。
P2吸热压力。
P4熔接压力。
P5冷却压力。
T1加热时间。
T2吸热时间。
T3切换时间。
T4升压时间。
T5冷却时间。
管材壁厚（mm ）翻边高度（mm ）翻边压力（MPa ）吸热时间(sec)吸热压力（MPa ）切换时间（sec ）升压时间（sec ）焊接压力（MPa ）冷却时间（min ）0-4.50.50.1545≤0.02550.15±0.1064.5-71.00.1545-70≤0.024-65-60.15±0.106-107-121.50.1570-120≤0.026-86-80.15±0.1010-1612-192.00.15120-190≤0.028-108-110.15±0.1016-2419-262.50.15190-260≤0.0210-1211-140.15±0.1024-3226-373.00.15260-370≤0.0212-1614-190.15±0.1032-4537-503.50.15370-500≤0.0216-2019-250.15±0.1045-6050-704.00.15500-700≤0.0220-2525-350.15±0.1060-80◆本数据仅供参考，具体以管材管件供应商所提供的焊接数据为准。
四、焊接检验实践证明，聚乙烯燃气管道最容易损坏和泄露的部位，就是管道接口。
工程成功与失败的关键就是管道连接质量的好坏。
所以严格的接口质量验收对地下燃气管道工程十分重要。
聚乙烯管道接口需做破坏性试验才能检查内部质量。
（1）聚乙烯管道连接完后，应加强施工自检和第三方验收，并适当抽取一定比例的接口切开进行内部检查。
（2）检查全部焊接口的焊机焊接数据记录（3）外观质量检查应100%进行。
监理等验收单位应根据施工质量抽取一定比例焊口进行外观检查，数量不得少于焊口数的10%，且每个焊工的焊口数不少于5个。
（4）每个工程均应做接口破坏性试验，对于热熔连接的接口应抽取3%焊口，建议不少于1个。
破坏性试验可把焊口切成4条，检查内部熔合情况，未完全熔合视为不合格，也可做拉伸试验，看拉伸强度是否符合设计及规范要求。
对于不合格的接口应对该焊工的接口进行加倍抽检，如再发现不合格，则对该焊工施工的接口全部进行返工。
PE管热熔焊接常见问题及预防随着沈阳燃气的不断发展壮大，PE管线的不断延伸，各个施工队伍焊接技术人员不足。
现将PE管热熔焊接的常见问题以及预防措施介绍如下：1、管材对接：常见问题，管口错边量大于10℅。
预防措施：焊接人员要有责任心，要反复几次调口、目测圆周外无明显错边，用手触摸无错边手感。
2、管口铣削：常见问题，铣削端面不齐，有凸凹现象。
预防措施：铣削时当产生连续刨花时，铣刀不要停再开启端面，观测铣削端面有无凹凸现象，如有需重新铣削。
闭合两管端面，检查两管端的错边量是否在允许范围内，如不合格必须重新调口及铣削，至合格为止。
3、焊接压力、加热及吸热：常见问题，焊接压力过大或过小，加热时间过长或过短都会形成翻边量过大或过小形成假焊。
特别是手动焊机，压力不好控制。
预防措施：在施工前要计算好所焊接管材的压力、温度及吸热时间。
一般焊接压力为拖动压力加规定压力。
拖动压力可以在焊接前测出，规定压力(Mpa)等于管材截面积（mm2）×0.15/油缸截面积mm2,加热及吸热时间视管材直径而定。
一般目测翻边量达到规定高度转为吸热阶段，吸热阶段要将压力卸至拖动压力，吸热时间为管材厚壁(mm)乘以10（秒）4、焊口的冷却：常见问题冷却时间不够（一般为了抢工期和进度常常把冷却时间大大缩短，这样当时看焊口无毛病，但给以后的工程质量带来的隐患）冷却时间要求：SDR17.6管材250mm为19分钟，200mm为15分钟，160mm为13分钟，110mm为9分钟。
冷却时间内必须保压。
不允许施加任何外力。
镀锌钢管卡箍式连接施工工艺（一）2009-07-0620:08尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。
1.1.4可最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。
1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。
1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。
1.1.7使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。
1.1.8投资小：专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。
不需要特殊工种，一般工种即可安装操作。
1.2使用范围可广泛应用在热交换及空调水系统、消防系统、给水管道工程及化工系统等，可用于连接钢管、铜管、不锈钢管、铝塑复合管、内涂塑钢管、球墨铸铁管、无缝钢管、厚壁塑料管，及带有钢性接头的软管。
2、卡箍连接的施工工艺2.2安装前准备：2.2.1安装机械表（一)2.2.2材料准备现场材料验收，镀锌钢管的管壁厚度、椭圆度等允许偏差应符合国家标准。
卡箍连接件规格数量符合要求，无明显的损伤等缺陷并应附有质量证明材料。
2.2.3机具准备扳手、游标卡尺、水平仪、润滑剂（无特殊要求时可用肥皂水或洗洁精替代）、木榔头、砂纸、锉刀、砂轮机（大口径管道）、梯子或脚手架等。
2.2.4劳动力组织按一个生产班组组织人员：(表二)2.3施工工艺2.3.1管材切割用钢管切割机将钢管按所需长度切割，切口应平整，切口端面与钢管轴线应垂直。
切口处若有毛刺，应用砂纸、锉刀或砂轮机打磨。
建议使用套丝机的管刀进行断管，其优势在于管道的端面垂直平整，毛刺很少。
常规的无齿锯进行断管时，由于其锯片出厂时端面不平整、用力过猛、管道转动等因素易造成管道断面错位、毛刺多。
2.3.2沟槽加工2.3.2.1选取符合设计要求的管材，管材的端口无毛刺，光滑，壁厚均匀，镀锌层无剥落，管材无明显缺陷。
2.3.2.2应保证三人为一组进行。
一人控制滚槽机的开关及千斤顶的升降，一人观察调整滚槽机处管道的转动，一人在滚槽机尾架上观察调整管道的位置。
2.3.2.3将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上。
2.3.2.4用水平仪测量钢管水平度，保证钢管处于水平位置。
2.3.2.5将钢管端面与滚槽机胎模定位面贴紧，使钢槽轴线与滚槽机胎模定位面垂直。
2.3.2.6启动滚槽机电机。
徐徐压下千斤顶，使滚槽机压模均匀滚压钢管。
用游标卡尺检查沟槽深度和宽度,使之符合厂家沟槽规定尺寸（参照表三）,然后停机。
