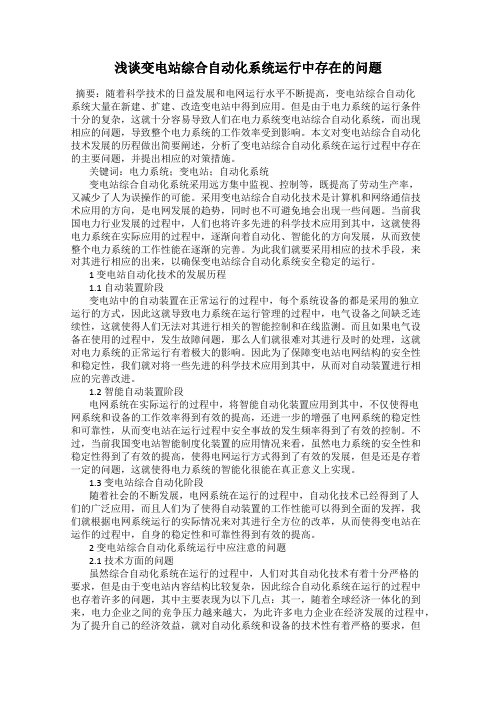

浅谈牵引变电所综合自动化系统运行中需要关注的几个问题

浅谈变电站综合自动化系统运行中存在的问题摘要：随着科学技术的日益发展和电网运行水平不断提高，变电站综合自动化系统大量在新建、扩建、改造变电站中得到应用。

但是由于电力系统的运行条件十分的复杂，这就十分容易导致人们在电力系统变电站综合自动化系统，而出现相应的问题，导致整个电力系统的工作效率受到影响。

本文对变电站综合自动化技术发展的历程做出简要阐述，分析了变电站综合自动化系统在运行过程中存在的主要问题，并提出相应的对策措施。

关键词：电力系统；变电站；自动化系统变电站综合自动化系统采用远方集中监视、控制等，既提高了劳动生产率，又减少了人为误操作的可能。

采用变电站综合自动化技术是计算机和网络通信技术应用的方向，是电网发展的趋势，同时也不可避免地会出现一些问题。

当前我国电力行业发展的过程中，人们也将许多先进的科学技术应用到其中，这就使得电力系统在实际应用的过程中，逐渐向着自动化、智能化的方向发展，从而致使整个电力系统的工作性能在逐渐的完善。

为此我们就要采用相应的技术手段，来对其进行相应的出来，以确保变电站综合自动化系统安全稳定的运行。

1 变电站自动化技术的发展历程1.1 自动装置阶段变电站中的自动装置在正常运行的过程中，每个系统设备的都是采用的独立运行的方式，因此这就导致电力系统在运行管理的过程中，电气设备之间缺乏连续性，这就使得人们无法对其进行相关的智能控制和在线监测。

而且如果电气设备在使用的过程中，发生故障问题，那么人们就很难对其进行及时的处理，这就对电力系统的正常运行有着极大的影响。

因此为了保障变电站电网结构的安全性和稳定性，我们就对将一些先进的科学技术应用到其中，从而对自动装置进行相应的完善改进。

1.2 智能自动装置阶段电网系统在实际运行的过程中，将智能自动化装置应用到其中，不仅使得电网系统和设备的工作效率得到有效的提高，还进一步的增强了电网系统的稳定性和可靠性，从而变电站在运行过程中安全事故的发生频率得到了有效的控制。

变电站综合自动化系统存在的问题及改造建议变电站综合自动化是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。

随着自动化技术、通信技术、计算机和网络技术等高科技的飞速发展，一方面综合自动化系统取代或更新传统的变电站二次系统，已经成为必然趋势；另一方面，保护本身也需要自检查、故障录波、事件记录、运行监视和控制管理等更强健的功能。

发展和完善变电站综合自动化系统，是电力系统发展的趋势。

一、变电站综合自动化系统存在的问题变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远功装置等）经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

因此，变电站综合自动化是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。

变电站综合自动化系统可以采集到比较齐全的数据和信息，利用计算机的高速计算能力和逻辑判断功能，可方便地监视和控制变电站内各种设备的运行和操作。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

当前我国大多数变电站已经实现了供电的自动化系统，包括一些高压开关设备的继电保护设备也已经使用了大量的微机保护，部分设备完成了变电站综合自动化系统中的。

不过由于种种原因，我国变电站综合自动化系统还处在比较低级的水平，主要表现在以下几个方面：（1）传统二次设备、继电保护、自动和远动装置等大多采取电磁型或小规模集成电路，缺乏自检和自诊断能力，其结构复杂、可靠性低；（2）二次设备主要依赖大量电缆，通过触点、模拟信号来交换信息，信息量小、灵活性差、可靠性低；（3）传统变电站占地面积大、使用电缆多，电压互感器、电流互感器负担重，二次设备冗余配置多；（4）远动功能不够完善，提供给调度控制中心的信息量少、精度差，且变电站内自动控制和调节手段不全，缺乏协调和配合力量，难以满足电网实时监测和控制的要求；（5）传统的二次系统中，各设备按设备功能配置，彼此之间相关性甚少，相互之间协调困难，需要值班人员比较多的干预，难于适应现代化电网的控制要求。

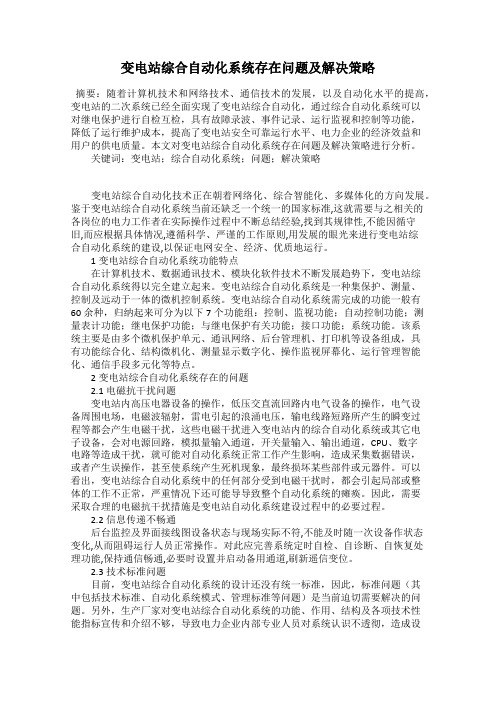

变电站综合自动化系统存在问题及解决策略摘要：随着计算机技术和网络技术、通信技术的发展，以及自动化水平的提高，变电站的二次系统已经全面实现了变电站综合自动化，通过综合自动化系统可以对继电保护进行自检互检，具有故障录波、事件记录、运行监视和控制等功能，降低了运行维护成本，提高了变电站安全可靠运行水平、电力企业的经济效益和用户的供电质量。

本文对变电站综合自动化系统存在问题及解决策略进行分析。

关键词：变电站；综合自动化系统；问题；解决策略变电站综合自动化技术正在朝着网络化、综合智能化、多媒体化的方向发展。

鉴于变电站综合自动化系统当前还缺乏一个统一的国家标准,这就需要与之相关的各岗位的电力工作者在实际操作过程中不断总结经验,找到其规律性,不能因循守旧,而应根据具体情况,遵循科学、严谨的工作原则,用发展的眼光来进行变电站综合自动化系统的建设,以保证电网安全、经济、优质地运行。

1变电站综合自动化系统功能特点在计算机技术、数据通讯技术、模块化软件技术不断发展趋势下，变电站综合自动化系统得以完全建立起来。

变电站综合自动化系统是一种集保护、测量、控制及远动于一体的微机控制系统。

变电站综合自动化系统需完成的功能一般有60余种，归纳起来可分为以下7个功能组：控制、监视功能；自动控制功能；测量表计功能；继电保护功能；与继电保护有关功能；接口功能；系统功能。

该系统主要是由多个微机保护单元、通讯网络、后台管理机、打印机等设备组成，具有功能综合化、结构微机化、测量显示数字化、操作监视屏幕化、运行管理智能化、通信手段多元化等特点。

2变电站综合自动化系统存在的问题2.1电磁抗干扰问题变电站内高压电器设备的操作，低压交直流回路内电气设备的操作，电气设备周围电场，电磁波辐射，雷电引起的浪涌电压，输电线路短路所产生的瞬变过程等都会产生电磁干扰，这些电磁干扰进入变电站内的综合自动化系统或其它电子设备，会对电源回路，模拟量输入通道，开关量输入、输出通道，CPU、数字电路等造成干扰，就可能对自动化系统正常工作产生影响，造成采集数据错误，或者产生误操作，甚至使系统产生死机现象，最终损坏某些部件或元器件。

变电站综合自动化系统存在的问题【摘要】变电站综合自动化系统存在的问题包括设备老化导致系统不稳定、通讯协议不统一带来兼容性问题、安全防护不足引发安全隐患、系统容量不足无法满足需求、维护周期长带来运行风险。

这些问题需要引起重视，应加强设备更新与维护、统一通讯协议、加强安全防护、提高系统容量，以确保系统稳定运行。

变电站综合自动化系统的问题不容忽视，只有采取有效措施，才能确保电网运行的安全和稳定。

【关键词】关键词：变电站、综合自动化系统、问题、设备老化、通讯协议、兼容性、安全防护、系统容量、维护周期、运行风险、重视、设备更新、维护、稳定运行、统一通讯协议、加强安全防护、提高系统容量。

1. 引言1.1 变电站综合自动化系统存在的问题变电站综合自动化系统是现代电力系统中不可或缺的重要组成部分，它能够实现设备监测、数据采集、远程控制等功能，提高电网运行效率和可靠性。

随着系统的运行时间的增长，一些问题也逐渐暴露出来，给系统稳定运行带来了挑战。

设备老化是造成变电站综合自动化系统运行不稳定的主要问题之一。

随着设备寿命的增加，设备的性能和可靠性逐渐下降，容易出现故障，影响系统的正常运行。

系统组件之间通讯协议不统一会带来兼容性问题，影响系统的数据交换和信息传递，导致系统运行效率降低。

安全防护措施不足也是一个存在的问题，系统容易受到外部攻击和破坏，威胁电力系统运行的安全性。

系统容量不足也是一个需要解决的问题，特别是在面对电力需求快速增长的情况下，系统可能无法满足需求，导致电力供应不稳定。

系统维护周期较长也会带来运行风险，难以及时发现和解决问题，影响系统的稳定性和可靠性。

变电站综合自动化系统存在的问题需要引起重视，必须加强设备更新与维护，统一通讯协议、加强安全防护以及提高系统容量，以确保系统稳定运行。

2. 正文2.1 设备老化导致系统运行不稳定的问题设备老化是变电站综合自动化系统存在的重要问题之一。

随着设备的长时间运行，其性能和稳定性逐渐下降，导致系统整体运行不稳定。

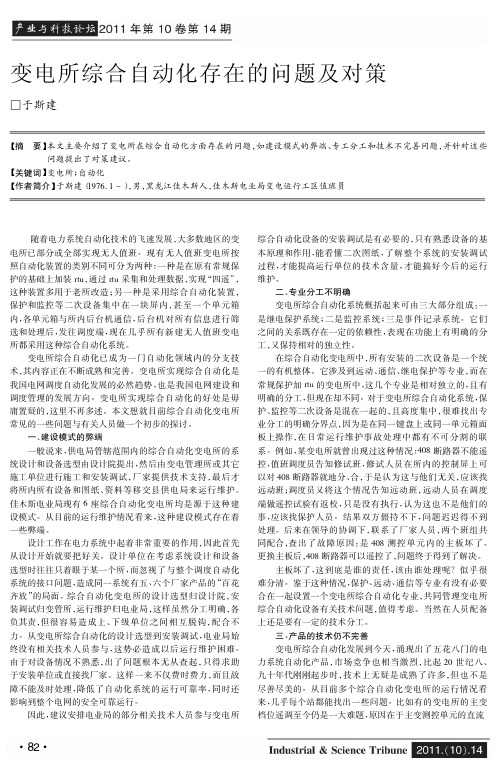

变电所综合自动化存在的问题及对策□于斯建【摘要】本文主要介绍了变电所在综合自动化方面存在的问题，如建设模式的弊端、专工分工和技术不完善问题，并针对这些问题提出了对策建议。

【关键词】变电所；自动化【作者简介】于斯建（1976．1 ），男，黑龙江佳木斯人，佳木斯电业局变电运行工区值班员随着电力系统自动化技术的飞速发展，大多数地区的变电所已部分或全部实现无人值班。

现有无人值班变电所按照自动化装置的类别不同可分为两种：一种是在原有常规保护的基础上加装rtu，通过rtu采集和处理数据，实现“四遥”，这种装置多用于老所改造；另一种是采用综合自动化装置，保护和监控等二次设备集中在一块屏内，甚至一个单元箱内，各单元箱与所内后台机通信，后台机对所有信息进行筛选和处理后，发往调度端，现在几乎所有新建无人值班变电所都采用这种综合自动化系统。

变电所综合自动化已成为一门自动化领域内的分支技术，其内容正在不断成熟和完善。

变电所实现综合自动化是我国电网调度自动化发展的必然趋势，也是我国电网建设和调度管理的发展方向。

变电所实现综合自动化的好处是毋庸置疑的，这里不再多述。

本文想就目前综合自动化变电所常见的一些问题与有关人员做一个初步的探讨。

一、建设模式的弊端一般说来，供电局管辖范围内的综合自动化变电所的系统设计和设备选型由设计院提出，然后由变电管理所或其它施工单位进行施工和安装调试，厂家提供技术支持，最后才将所内所有设备和图纸、资料等移交县供电局来运行维护。

佳木斯电业局现有6座综合自动化变电所均是源于这种建设模式。

从目前的运行维护情况看来，这种建设模式存在着一些弊端。

设计工作在电力系统中起着非常重要的作用，因此首先从设计开始就要把好关。

设计单位在考虑系统设计和设备选型时往往只着眼于某一个所，而忽视了与整个调度自动化系统的接口问题，造成同一系统有五、六个厂家产品的“百花齐放”的局面。

综合自动化变电所的设计选型归设计院，安装调试归变管所，运行维护归电业局，这样虽然分工明确，各负其责，但很容易造成上、下级单位之间相互脱钩，配合不力。

浅议变电站综合自动化应注意的几个问题随着科技的迅猛发展，变电站综合自动化系统在电力行业中的应用日益广泛。

它不仅提高了电力运行效率，还增强了供电质量和可靠性。

然而，在变电站综合自动化系统的建设中，我们也需要注意一些问题，以确保其正常运行和安全可靠性。

本文将从系统设计、设备选择和演练等方面，探讨变电站综合自动化应注意的几个问题。

首先，变电站综合自动化系统的成功实施离不开科学合理的系统设计。

在设计阶段，我们需要全面了解电网环境和需求，合理配置自动化设备和网络结构。

特别是要注重系统的可扩展性和灵活性，以方便后续的系统升级和功能扩展。

此外，系统设计还应考虑到数据采集与传输的准确性和稳定性，确保实时监测和调度的可靠性。

其次，在设备选择方面，我们应根据电网的特点和需求，选择合适的自动化设备。

设备的质量和性能直接影响到系统的运行效果和可靠性。

因此，在选购设备时，我们要注意选择品牌信誉好、性能稳定的产品，并结合实际情况进行全面评估和比较。

此外，设备的选型还应考虑设备的互联互通和兼容性，以确保设备之间的协同工作和信息的顺利流通。

第三，变电站综合自动化系统的演练和运维也是至关重要的环节。

演练可以帮助我们查找系统中存在的问题，并及时进行调整和优化。

在演练过程中，我们要模拟真实场景，进行不同情况下的测试，以检验系统的稳定性和可靠性。

此外，系统的运维也需要高效的管理和维护。

我们要定期检查设备的运行状态，及时处理故障和异常情况，保障系统的正常运行。

同时，要做好数据的备份和保护，以应对数据丢失和安全威胁的风险。

最后，变电站综合自动化系统的安全保护也是不能忽视的重要问题。

随着网络的普及和应用，系统安全面临的风险也在不断增加。

我们要加强系统的网络安全防护，设置严密的访问控制和权限管理，并定期对系统进行安全评估和漏洞扫描。

此外，还要加强系统运行数据的监控和分析，及时发现并防范可能的安全风险。

综上所述，变电站综合自动化系统的建设需要注重系统设计、设备选择、演练和运维以及安全保护等方面的问题。

铁矿牵引供电系统存在的问题和对策分析一、牵引在铁路牵引供电系统中，变电所、供电系统以及牵引网是重要的三个组成部分。

其中供电所是牵引系统的核心。

在整个牵引供电系统的运行中，我们要注重问题的排除，保证系统的安全运行。

二、牵引供电系统雷害分析牵引供电系统绝大部分裸露于自然环境中且没有备份、需要采用必要的大气过电压防护措施。

如果缺少防护措施或措施不当，可造成接触网停止供电、接触网跳闸、变电所事故及跳闸、接触网上绝缘子击穿、瓷瓶击穿、避雷器爆炸以及断路器、电流互感器等设备损坏的故障，中断行车。

据统计，目前雷击事故比较频繁，防雷工作的重要性、迫切性、复杂性大大增加，雷电的防御已从直击雷防护到系统防护。

所以应重视牵引供电系统的防雷设计，以系统优化、综合防护、防雷减灾的原则进行接触网防雷设计。

三、铁矿牵引供电系统的问题分析1、谐波电流方面的问题分析从系统负载的角度上来看，电力机车的负载指标呈现出了相对随机以及感性的变化规律。

电力机车所对应的基波电流滞后于电压一定角度。

同时，受到变压器、牵引电机等相关设备所具有非线性调节功能因素的影响，进而导致电力机车当中的电流内含有一定比例的谐波成分。

同时发现，相对于整个三相供电系统而言，这部分谐波成分的分布呈现出了相对不对称的状态。

2、负序电流方面的问题分析在铁矿牵引供电系统的运行过程当中，牵引变电所所选取的连接方式主要包括单向连接式、单和形连接式和一形连接式。

通过上述连接方式，均可实现对电压等级的有效变化。

结合实践工作经验来看，单相牵引负载对三相供电系统的影响与牵引变电所所选取连接形式的不同，是存在一定相关性关系的。

在牵引变电所采取上述三类连接形式的情况下，均不可避免的在电力系统内形成一定的负序电流。

3、供电电源不完善有些铁矿供电系统只是采用单电源单回路供电，且无备用电源或备用发电机，或双回路来自同一区域电网，这是非常冒险的。

因为如果供电电网发生故障，导致突然停电，则必将导致主抽风机、瓦斯抽放泵、升降人员提升机等重要设备停止停运。

变电站综合自动化系统运行问题与分析摘要：本文就电力系统推进自动化活动变电站综合自动化运行在全国得到迅速发展之势，对变电站综合自动化系统的具体内容进行了介绍，对变电站综合自动化系统运行中存在的问题进行了分析。

关键词：变电站自动化系统运行问题目前，随着电力系统推进自动化活动的实施，变电站综合自动化运行在全国得到了迅速发展。

其中，220 kv变电站、110 kv变电站的设备已经实现了无人值守。

本文对变电站综合自动化系统的具体内容进行了介绍；分析了建设综合自动化变电站存在的问题。

一、变电站综合自动化系统的概述变电站综合自动化系统的基本内容包括：继电保护、故障录波、“五防”闭锁、测控系统、通信系统五部分组成。

继电保护包括线路保护、变压器保护、电容器保护等。

线路保护部分设有启动元件、零序电流元件、零序方向元件、距离元件、振荡闭锁元件、tv断线报警、 ta断线报警、控制回路断线报警及自动重合闸；变压器保护由差动保护、复合电压闭锁过流保护、零序过电流保护、零序过电压保护、过负荷保护及tv断线保护几部分组成；电容器保护由过电流保护、不平衡电流保护、过电压保护、低电压保护及不平衡电压保护几部分组成。

故障录波主要是记录故障前后的电压、电流的动态变化过程及开关量的状态。

在管理计算机系统中，设有专家系统，可提供标准的操作票，利用计算机进行操作的硬闭锁。

还可以利用专家系统方便、直观地进行反事故演习，而不会影响其他功能的正常运行。

综合自动化的变电站除了实现就地测控外，还设有比较完备的远动系统。

远动系统的“四遥”要求在综合自动化的变电站中得到具体体现，无人值守的变电站更是如此。

测控系统的主要内容是开关控制、变压器调压、补偿电容器调压、低频减载、变电站的参数采集。

经过通信联网使变电站实现了与调度系统的信息传递，从而完成“四遥”功能。

二、变电站继电保护与综合自动化变电站继电保护的安装位置与以往相比发生了很大的变化，基本上考虑2种方式：①就地安装；②集中安装。

浅议变电站综合自动化应注意的几个问题随着科技的不断发展，电力系统也在不断升级改造，变电站综合自动化技术的应用越来越广泛。

然而，在变电站综合自动化建设中，也会遇到一些问题，本文将就变电站综合自动化应注意的几个问题进行讨论。

一、系统稳定性变电站作为电力系统的重要组成部分，其自动化系统的稳定性对电网的安全稳定运行至关重要。

在建设变电站综合自动化系统时，应注意选择稳定可靠的设备和技术，避免因系统故障导致电网运行中断或事故发生。

同时，建设过程中需进行严格的测试和验收，确保系统的稳定性和可靠性。

二、信息安全随着网络技术的发展，变电站综合自动化系统与外界的信息交互越来越频繁。

然而，与此同时，也带来了信息安全的风险。

黑客攻击、病毒感染等威胁对于变电站综合自动化系统来说是极为严重的，可能造成系统瘫痪、信息泄露等问题。

因此，在建设变电站综合自动化系统时，应采取必要的安全措施，如网络安全设备、加密技术等，保障系统的信息安全。

三、设备选择在变电站综合自动化系统建设中，设备的选择也十分重要。

要考虑设备的稳定性、适用性、兼容性等因素，确保设备能够满足实际运行需求。

同时，还需要考虑设备的维护和更新周期，避免设备过早淘汰或不易维护的问题。

四、人员培训变电站综合自动化系统的运维和管理需要专业的人员进行操作和维护。

因此，在系统建设完成后，应进行相关人员的培训，确保他们具备相应的技能和知识，能够熟练操作系统，及时处理系统故障和异常情况。

五、监控与管理变电站综合自动化系统能够提供对电网运行状态的实时监控和管理。

然而，在实际运行中，监控系统的准确性和实时性也是需要关注的问题。

应合理设置监控点和传感器，确保监控系统的数据准确可靠，以便及时发现并处理异常情况。

六、系统演进随着技术的不断发展，变电站综合自动化系统也需要不断进行演进和升级。

在建设时，要留有余地和可扩展性，以适应未来的技术发展和业务需求变化。

同时，还应注重与其他系统的协同和集成，提高系统的整体效能。
