钳工比赛图纸

钳工技能大赛训练图纸 The manuscript was revised on the evening of 2021
“钳工加工工艺”一般操作流程
识读零件图
截取零件毛坯
选择加工基准
基准面加工
划线
锯割加工零件的外形
钻孔加工
各零件表面的粗加工（锉销加工）
各零件表面的精加工（锉销加工）
对照零件图纸及技术要求检验零件
任务一：斜块配
任务二：外开放斜块配一
任务三：外开放斜块配二
任务任务四：外开放斜块配三
任务五：外开放斜块配四
任务六：凸凹体配合件
注意：运用3mm的工艺孔加工。

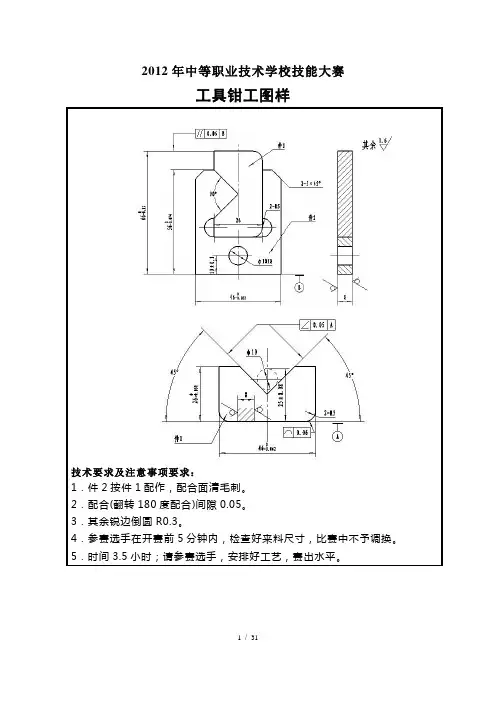

任务七：V型块配合加工
技术要求及注意事项要求：
1．件2按件1配作，配合面清毛刺。

2．配合(翻转180度配合)间隙。

3．其余锐边倒圆。

4．参赛选手在开赛前5分钟内，检查好来料尺寸，比赛中不予调换。

5．时间小时；请参赛选手，安排好工艺，赛出水平。

钳工竞赛图纸和三维立体图
钳工竞赛图纸和三维立体图
竞赛试题的装配图见图1所示，零件图见图2、图3、图4所示。

图1（装配图）
技术要求：①装配后，件2以圆柱销为轴心翻转，并与件4配合面间隙小于0.03；②锐角倒钝R 小于0.2；③2×φ6销孔允许组合加工；④工时300分钟（5个小时）。

图2（零件图，件号1）图3（零件图，件号2）
技术要求：①不允许使用钻模或二类工具进行加工；②不允许使用研磨抛光材料及工具；③锐边倒钝R 小于0.2；④2-φ6销孔允许组合后加工；⑤φ10为测量芯棒允差±0.005；
⑥材料45号
钢。

图4（零件图，件号4）
技术要求：①不允许使用钻模或二类工具进行加工；②不允许使用研磨抛光材料及工具；
③锐边倒钝R小于0.2；④2-φ6销孔允许组合后加工；⑤材料45号钢。
