钳工竞赛图纸和三维立体图

钳工竞赛图纸和三维立体图

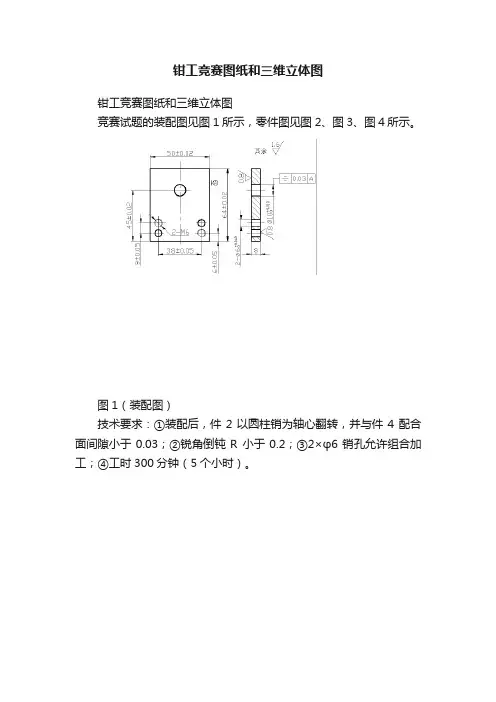

竞赛试题的装配图见图1所示，零件图见图2、图3、图4所示。

图1（装配图）

技术要求：①装配后，件2以圆柱销为轴心翻转，并与件4配合面间隙小于0.03；②锐角倒钝R小于0.2；③2×φ6销孔允许组合加工；④工时300分钟（5个小时）。

图2（零件图，件号1）图3（零件图，件号2）

技术要求：①不允许使用钻模或二类工具进行加工；②不允许使用研磨抛光材料及工具；

③锐边倒钝R小于0.2；④2-φ6销孔允许组合后加工；⑤φ10为测量芯棒允差±0.005；

⑥材料45号钢。

图4（零件图，件号4）

技术要求：①不允许使用钻模或二类工具进行加工；②不允许使用研磨抛光材料及工具；

③锐边倒钝R小于0.2；④2-φ6销孔允许组合后加工；⑤材料45号钢。
