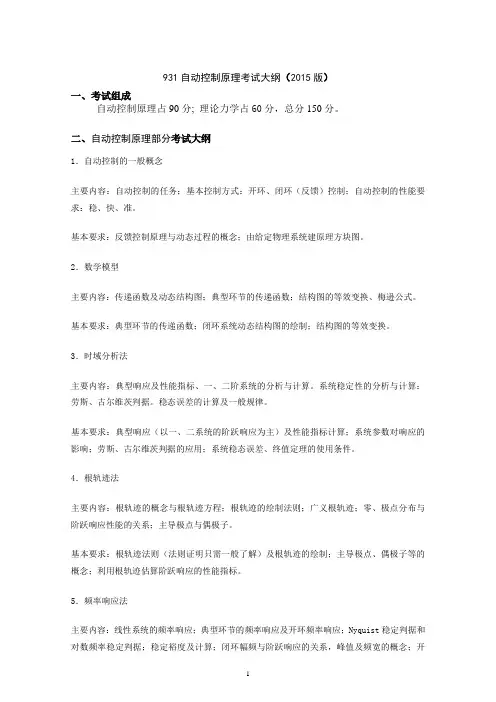

931自动控制原理考试大纲（2015版）一、考试组成自动控制原理占90分; 理论力学占60分，总分150分。
二、自动控制原理部分考试大纲1．自动控制的一般概念主要内容：自动控制的任务；基本控制方式：开环、闭环（反馈）控制；自动控制的性能要求：稳、快、准。
基本要求：反馈控制原理与动态过程的概念；由给定物理系统建原理方块图。
2．数学模型主要内容：传递函数及动态结构图；典型环节的传递函数；结构图的等效变换、梅逊公式。
基本要求：典型环节的传递函数；闭环系统动态结构图的绘制；结构图的等效变换。
3．时域分析法主要内容：典型响应及性能指标、一、二阶系统的分析与计算。
系统稳定性的分析与计算：劳斯、古尔维茨判据。
稳态误差的计算及一般规律。
基本要求：典型响应（以一、二系统的阶跃响应为主）及性能指标计算；系统参数对响应的影响；劳斯、古尔维茨判据的应用；系统稳态误差、终值定理的使用条件。
4．根轨迹法主要内容：根轨迹的概念与根轨迹方程；根轨迹的绘制法则；广义根轨迹；零、极点分布与阶跃响应性能的关系；主导极点与偶极子。
基本要求：根轨迹法则（法则证明只需一般了解）及根轨迹的绘制；主导极点、偶极子等的概念；利用根轨迹估算阶跃响应的性能指标。
5．频率响应法主要内容：线性系统的频率响应；典型环节的频率响应及开环频率响应；Nyquist稳定判据和对数频率稳定判据；稳定裕度及计算；闭环幅频与阶跃响应的关系，峰值及频宽的概念；开环频率响应与阶跃响应的关系，三频段（低频段，中频段和高频段）的分析方法。
基本要求：典型环节和开环系统频率响应曲线(Nyquist曲线和对数幅频、相频曲线)的绘制；系统稳定性判据（Nyquist判据和对数判据）；等M、等N圆图，尼柯尔斯图仅作一般了解；相稳定裕度和模稳定裕度的计算；明确最小相位和非最小相位系统的差别，明确截止频率和带宽的概念。
6．线性系统的校正方法主要内容：系统设计问题概述；串联校正特性及作用：超前、滞后；校正设计的频率法及根轨迹法；反馈校正的作用及计算要点；复合校正。

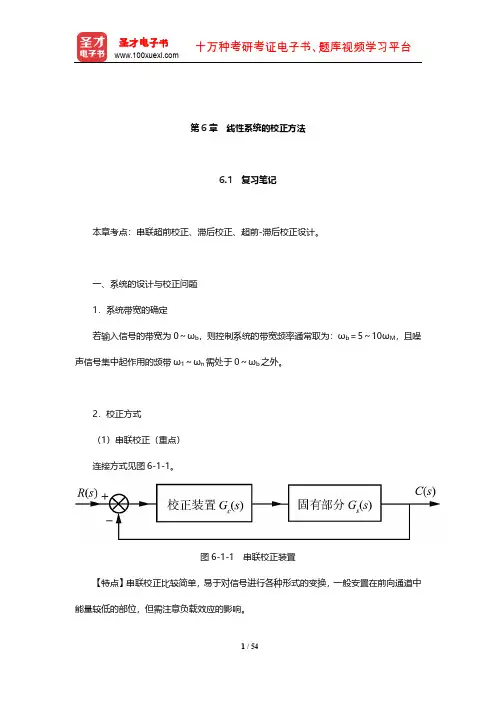

第6章线性系统的校正方法6.1 复习笔记本章考点：串联超前校正、滞后校正、超前-滞后校正设计。
一、系统的设计与校正问题1．系统带宽的确定若输入信号的带宽为0～ωb，则控制系统的带宽频率通常取为：ωb＝5～10ωM，且噪声信号集中起作用的频带ω1～ωn需处于0～ωb之外。
2．校正方式（1）串联校正（重点）连接方式见图6-1-1。
图6-1-1 串联校正装置【特点】串联校正比较简单，易于对信号进行各种形式的变换，一般安置在前向通道中能量较低的部位，但需注意负载效应的影响。
常用的串联校正装置有超前校正、滞后校正和滞后超前校正。
（2）反馈校正连接方式见图6-1-2。
图6-1-2 反馈校正装置【特点】反馈校正信号从高功率点向低功率点传递，一般不需附加放大器，还可以抑制参数波动及非线性因素对系统性能的影响，元件数也往往较少。
（3）前馈校正①前馈校正作用于输入信号：将输入信号作变换，改善系统性能。
②前馈校正作用于扰动信号：对扰动信号测量，变换后送入系统，抵消扰动的影响。
（4）复合校正复合校正是在反馈回路中，加入前馈校正通路。
3．基本控制规律（1）比例（P）控制规律（见图6-1-3）图6-1-3 比例控制器框图【特点】只变幅值，不变相位，可减小系统的稳态误差但会降低系统的稳态性能，一般不单独使用。
（2）比例—微分（PD）控制规律（见图6-1-4）图6-1-4 比例-微分控制器框图【特点】PD控制具有超前调节的作用，能反应输入信号的变化趋势，产生早期的有效校正信号，增大阻尼，改善系统稳定性。
（3）积分（I）控制规律（见图6-1-5）图6-1-5 积分控制器框图【特点】有利于稳态性能的提高；相当于在原点处加了一个开环极点，引入90°相位滞后，对系统稳定性不利，一般也不单独使用。
（4）比例-积分（PI）控制规律（见图6-1-6）图6-1-6 比例-积分控制器框图【特点】用于串联校正时，在原点处加了一个开环极点，同时也在－1/T i处加了一个开环零点，这样可以提高系统的型别，改善稳态性能。

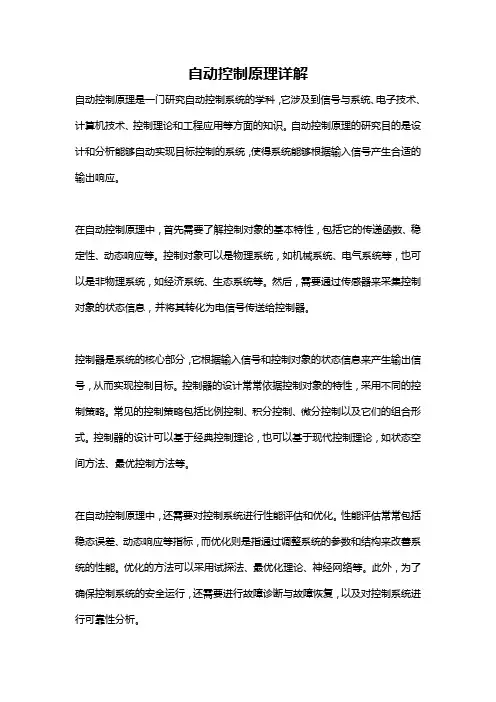

自动控制原理详解自动控制原理是一门研究自动控制系统的学科，它涉及到信号与系统、电子技术、计算机技术、控制理论和工程应用等方面的知识。
自动控制原理的研究目的是设计和分析能够自动实现目标控制的系统，使得系统能够根据输入信号产生合适的输出响应。
在自动控制原理中，首先需要了解控制对象的基本特性，包括它的传递函数、稳定性、动态响应等。
控制对象可以是物理系统，如机械系统、电气系统等，也可以是非物理系统，如经济系统、生态系统等。
然后，需要通过传感器来采集控制对象的状态信息，并将其转化为电信号传送给控制器。
控制器是系统的核心部分，它根据输入信号和控制对象的状态信息来产生输出信号，从而实现控制目标。
控制器的设计常常依据控制对象的特性，采用不同的控制策略。
常见的控制策略包括比例控制、积分控制、微分控制以及它们的组合形式。
控制器的设计可以基于经典控制理论，也可以基于现代控制理论，如状态空间方法、最优控制方法等。
在自动控制原理中，还需要对控制系统进行性能评估和优化。
性能评估常常包括稳态误差、动态响应等指标，而优化则是指通过调整系统的参数和结构来改善系统的性能。
优化的方法可以采用试探法、最优化理论、神经网络等。
此外，为了确保控制系统的安全运行，还需要进行故障诊断与故障恢复，以及对控制系统进行可靠性分析。
自动控制原理在现代工程领域中有着广泛的应用。
例如，在机械工程中，自动控制原理被用于设计自动化生产线，提高生产效率和产品质量；在电气工程中，自动控制原理被用于设计电力系统和电力调度系统，保证电力系统的稳定运行；在交通工程中，自动控制原理被用于设计交通信号灯和交通管理系统，提高交通流量和安全性。
同时，自动控制原理还被广泛应用于航天、军事、生物医学等领域。
综上所述，自动控制原理是一门综合性的学科，它通过研究系统的建模与分析、控制器的设计与优化、控制系统的性能评估与故障诊断，来实现对系统的自动控制。
自动控制原理在工程领域具有广泛的应用价值，对提高系统的稳定性、可靠性和性能具有重要意义。
自动控制原理_详解1.自动控制系统的基本概念自动控制系统包括被控对象、系统输入、系统输出、传感器、比例调节器、执行机构和控制器等组成。
其中，被控对象是指需要进行控制的设备或系统；系统输入是指作用于被控对象的控制变量；系统输出是指被控变量，即被控对象的输出信号；传感器是控制系统获取被控对象实际变量信息的设备，将它转换成合适的信号形式并送到比例调节器；比例调节器是根据传感器的信息对输入信号进行调整的设备；执行机构是能够对被控对象进行调节或操作的设备；控制器是自动调节执行机构的设备，通常包括比例、积分和微分三个部分，用于根据系统的反馈信息调整系统的输出信号，使系统达到稳定状态。
2.自动控制系统的分类根据控制方式的不同，自动控制系统可以分为开环控制系统和闭环控制系统。
开环控制系统是一种单向传递信号的控制系统，它不能对被控对象的输出进行监测和调整；闭环控制系统是一种能通过传感器对被控对象的输出进行监测并调整的控制系统。
3.自动控制系统的主要特性自动控制系统主要包括稳态误差、超调量、调节时间和稳态时间等特性。
稳态误差是指系统在达到稳态时输出与设定值之间的差异；超调量是指系统在调节过程中，输出扩大超过设定值的程度；调节时间是指系统从初始状态到达稳态之间所需要的时间；稳态时间是指系统从初始状态到达稳态所需的时间。
4.自动控制系统的控制方式根据控制策略的不同，自动控制系统可以分为比例控制、积分控制、微分控制和PID控制等。
比例控制是根据被控量与设定值之间的误差大小来调整输入信号的控制方式，其调整速度较快，但会导致系统产生稳态误差；积分控制是根据被控量与设定值之间的误差的时间积分来调整输入信号的控制方式，其能够消除稳态误差，但容易引起系统的超调；微分控制是根据被控量的变化率来调整输入信号的控制方式，其能够提高系统的响应速度，但容易引起系统的振荡；PID控制是综合了比例控制、积分控制和微分控制的控制方式，可以在稳态误差小、响应速度快和稳定性好之间进行折中。
