RockTrace同时AVA 约束稀疏脉冲反演自从2000 年秋季推出以来，RockTrace 就对行业应用和集成PSTM 地震数据的方法产生了重大影响。
它是唯一的定量集成测井曲线弹性岩石物性和AVA 地震数据的技术，可以生成标定的定量岩石物性三维数据体。
RockTrace 以InverTrace Plus技术为基础，并将该技术扩展到了AVO 域。
在InverTrace Plus中，应用的约束以波阻抗(Z p) 为依据。
在RockTrace 模块中，目标是在波阻抗之外求解出横波阻抗(Z s) 和密度，因此，对这三个参数分别地设置约束条件。
在并行处理过程中，能够生成的弹性参数类型组合为：∙纵波阻抗、横波阻抗和密度∙纵波阻抗、纵/横波速度比和密度∙纵波时差、横波时差和密度∙纵波速度、横波速度和密度和InverTrace Plus一样，应用全局模式时，一个空间控制项被加到目标函数上，同时，一个相当大的地震道数据体被整体转换。
RockTrace反演应用多个不同角度叠加道集的地震数据体，并且生成三个弹性参数数据体。
该算法是InverTrace Plus模块整体多道反演算法的扩展。
它是以一个地震数据体作为输入信息，并且只生成一个阻抗数据体（上述数据体之一）。
通常，RockTrace 算法可以产生三个弹性参数数据体，并且保留了许多其它模块的原理和约束算法。
这是业界一项独特的技术，具有以下技术优势：∙反演得到的弹性参数是岩石的真实属性，与储层属性有关。
∙当采用Knott-Zoeppritz 方程式选项时，无任何物理近似假设。
∙允许振幅和相位随偏移距变化。
通过对每隔输入部分叠加数据体，计算唯一的子波来实现反演。
∙在反演过程中，弹性参数可以直接进行各自约束。
∙岩石物理关系可用于约束弹性参数对。
∙由于所有输入数据必须和单一的输出模型相一致，降低了噪音的影响。
∙最终的弹性参数模型可重构输入地震数据，这也是反演优化算法的一部分。
Jason反演Wavelets中文手册13．WaveletsWavelets应用程序的目标是：利用各种技术评估地震子波：单独从地震数据利用来自于一口井或多口井的反射系数利用地震数据的部分（partial）叠加或multiple partial 叠加定位井轨迹以优化井和地震数据的关系横向变化时，进行子波插值为建模生成合成子波为得到零相位地震数据计算反褶积评估Q和产生基于子波的Q13.1 快速开始子波估算作为科学，带有艺术性和经验性。
应用一个正确的子波是获取满意的储层描述结果的关键。
为了运行Wavelets，必须下面的数据：◆地震数据◆阻抗井或者选择的位置（Impedance well(s) or selected locaitons）◆选择一个时窗，在时窗内来执行估算◆每口井选择一定数量的地震道或者位置用于估算13.2 菜单导航13.2.1 File 菜单13.2.2 Input 菜单Seismic mode子波能够通过Zero-offset（ZO）地震数据和A V A非Zero-offset地震数据估算而来。
选择你喜欢工作的模式。
Preferred Types选择喜欢的查询输入测井曲线的数据类型。
对于Zero offset模式，它是P-Impedance类型。
对于A VA模式，可以是P-Sonic，S-Sonic和密度类型。
SeismicSeismic 菜单有两部分。
在第一部分中，指定了地震数据文件。
你必须提供一个包含2D或3D数据的地震数据（.mod）。
地震数据必须代表真正振幅偏移反射信息。
在Zero-offset模式中，合成地震记录是通过子波与零偏移反射系数曲线褶积而来的，其中反射系数曲线来源于输入的P-Impedance曲线。
在AV A模式中，角度依赖的反射系数来源于P-Sonic，S-Sonic和密度井曲线，所使用的角度是是在输入的A VA地震数据文件中指定的。
在第二部分中，需要设置地震数据的A V A参数。

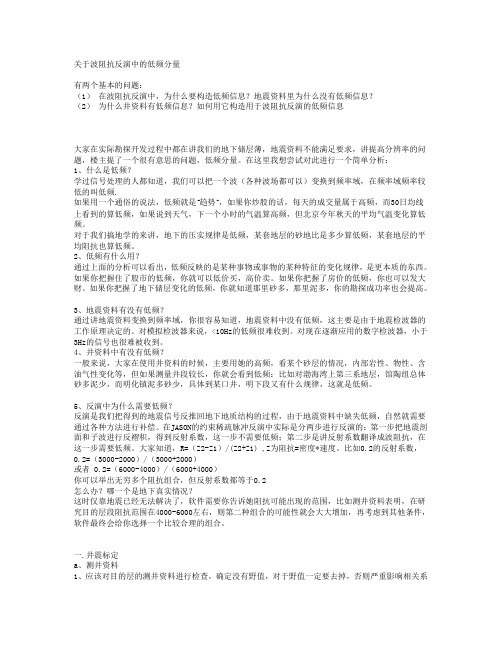

关于波阻抗反演中的低频分量有两个基本的问题：（1）在波阻抗反演中，为什么要构造低频信息？地震资料里为什么没有低频信息？（2）为什么井资料有低频信息？如何用它构造用于波阻抗反演的低频信息大家在实际勘探开发过程中都在讲我们的地下储层薄，地震资料不能满足要求，讲提高分辨率的问题，楼主提了一个很有意思的问题，低频分量。
在这里我想尝试对此进行一个简单分析：1、什么是低频？学过信号处理的人都知道，我们可以把一个波（各种波场都可以）变换到频率域，在频率域频率较低的叫低频.如果用一个通俗的说法，低频就是“趋势”，如果你炒股的话，每天的成交量属于高频，而30日均线上看到的算低频，如果说到天气，下一个小时的气温算高频，但北京今年秋天的平均气温变化算低频。
对于我们搞地学的来讲，地下的压实规律是低频，某套地层的砂地比是多少算低频，某套地层的平均阻抗也算低频。
2、低频有什么用？通过上面的分析可以看出，低频反映的是某种事物或事物的某种特征的变化规律，是更本质的东西。
如果你把握住了股市的低频，你就可以低价买，高价卖。
如果你把握了房价的低频，你也可以发大财。
如果你把握了地下储层变化的低频，你就知道那里砂多，那里泥多，你的勘探成功率也会提高。
3、地震资料有没有低频？通过讲地震资料变换到频率域，你很容易知道，地震资料中没有低频，这主要是由于地震检波器的工作原理决定的。
对模拟检波器来说，<10Hz的低频很难收到。
对现在逐渐应用的数字检波器，小于3Hz的信号也很难被收到。
4、井资料中有没有低频？一般来说，大家在使用井资料的时候，主要用她的高频，看某个砂层的情况，内部岩性、物性、含油气性变化等，但如果测量井段较长，你就会看到低频：比如对渤海湾上第三系地层，馆陶组总体砂多泥少，而明化镇泥多砂少，具体到某口井，明下段又有什么规律，这就是低频。
5、反演中为什么需要低频？反演是我们把得到的地震信号反推回地下地质结构的过程，由于地震资料中缺失低频，自然就需要通过各种方法进行补偿。
需要注意以下几点
1. 对井数据进行进行地质统计学参数（概率密度函数和变差函数）分析之前，需要对井资料进行重新采样，采样间隔应该与最终地质统计学反演结果的采样率一致（如1ms、0.5ms）；
2. 在对重新采样井资料进行地质统计学参数（概率密度函数和变差函数）分析之前，要确定Tracegate，确保地震数据的线、道间距要一致（如25×25m），该Tracegate应与地质统计学反演时用的Tracegate一致；
3. 针对反演目的层段进行分层位、分岩性、分属性（Pimp、Por、Sw等）进行统计学参数（概率密度函数和变差函数）分析；
4. 在设置变差函数时，X和Y方向的变程一致，因为在MC算法中是假设XY是相等的，只有满足这一假设算法才会稳定、收敛；
5. 子波左右样本点必需对称，即要求子波零点左右的样点数一致；
6. 要在目地层上下设置边界层，边界层厚度要在半个子波长度以上，以消除反演时子波的旁瓣效应，
为了节约计算时间可以将上下界面的Layer的微层间隔设置大一些，但最大与地震的采样率一致；
7. 影响计算时间的几个因素：
1). 微层间隔，即layer的spacing，在完成solid model以后要检查模型的闭合情况，因为模型局部的变形会耗费大量的计算时间；
2). 地震道数的多少，数据量越大，时间越长，需要注意的是在做地质统计学反演时跳道和不跳道，以及垂向上采样率的不同，统计学参数（概率密度函数和变差函数）是不同的；
3). 地震信噪比S/N的大小，信噪比设置越大，运算时间越长；
4). 变差函数X和Y方向的变程的大小，变程越大，时间越长；
5). 参与反演井的数量不会对运算时间有太大的影响。
第一章数据的加载jason是目前最常用的反演软件，它操作上的特点是它需要什么数据或参数就给它什么数据或参数。
下面是它的主窗口（图1）。
图1因为作反演之前已经将坨163区块进行了构造解释，所以可以直接从lanmark中将地震、测井、层位数据导入jason中，操作比较简单。
步骤如下：1、选择工区（即一个文件夹）主窗口——File——Select Project（图2），弹出图3。
选择一个工区，ok。
图2图32、数据的导入主窗口——Datalinks——Landmark——Landmark Link（2003）（图3），弹出图4。
图3图4A 工区的选择File——Seisworks project：选地震工区t163，ok。
（图5）图5File——Openworks project——选SHNEGCAI, 选井列表t163，ok。
（图5）此时，图5 窗口的状态栏将会发生变化，以上选择的工区将会显示。
（图6）图6B 地震数据的导入Select——Import——Seismic/property data（图7）,弹出图8。
选cb 3dv（纯波数据，作反演时一定要用纯波数据），ok。
图7图8C 层位数据的导入Select——Import——Horizons，选择反演时需要的层位和断层（图9）。
图9D：井数据的导入Select（图7）——wells，弹出图10。
选择需要的井，ok。
图10E：数据的传输Transport——Import，以上所选的landmark中的数据将传入jason中。
图11第二章合成记录的建立在jason上建合成记录的特点是精度高，但随意性大。
建立合成记录的步骤是:井曲线、地震数据、子波的加载，子波的编辑和评价，合成记录的生成和编辑。
1、井曲线、地震数据、子波的输入主窗口——Analysis——Well log editing and seismic tie（图1），弹出图2。
图1图2Input——well，选择要输入的井，例如：T714_e。
