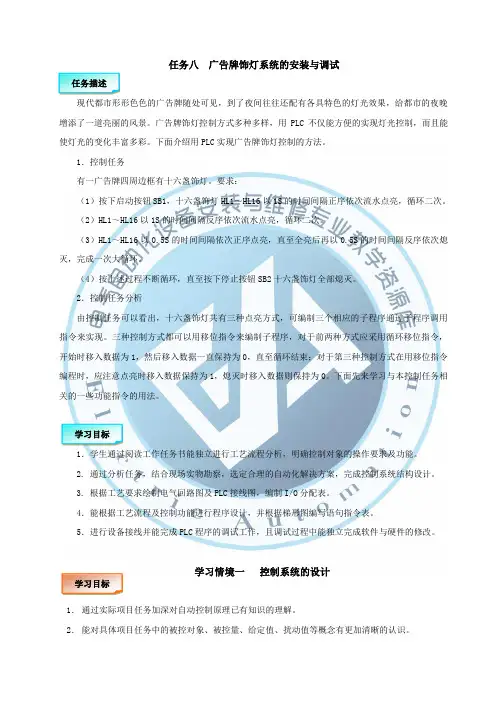

任务八广告牌饰灯系统的安装与调试增添了一道亮丽的风景。
广告牌饰灯控制方式多种多样，用PLC不仅能方便的实现灯光控制，而且能使灯光的变化丰富多彩。
下面介绍用PLC实现广告牌饰灯控制的方法。
1．控制任务有一广告牌四周边框有十六盏饰灯。
要求：（1）按下启动按钮SB1，十六盏饰灯HL1～HL16以1S的时间间隔正序依次流水点亮，循环二次。
（2）HL1～HL16以1S的时间间隔反序依次流水点亮，循环二次。
（3）HL1～HL16以0.5S的时间间隔依次正序点亮，直至全亮后再以0.5S的时间间隔反序依次熄灭，完成一次大循环。
（4）按上述过程不断循环，直至按下停止按钮SB2十六盏饰灯全部熄灭。
2．控制任务分析由控制任务可以看出，十六盏饰灯共有三种点亮方式，可编制三个相应的子程序通过子程序调用指令来实现。
三种控制方式都可以用移位指令来编制子程序，对于前两种方式应采用循环移位指令，开始时移入数据为1，然后移入数据一直保持为0，直至循环结束；对于第三种控制方式在用移位指令编程时，应注意点亮时移入数据保持为1，熄灭时移入数据则保持为0。
下面先来学习与本控制任务相关的一些功能指令的用法。
学习目标2. 通过分析任务，结合现场实物勘察，选定合理的自动化解决方案，完成控制系统结构设计。
3. 根据工艺要求绘制电气回路图及PLC接线图，编制I/O分配表。
4．能根据工艺流程及控制功能进行程序设计，并根据梯形图编写语句指令表。
5．进行设备接线并能完成PLC程序的调试工作，且调试过程中能独立完成软件与硬件的修改。
学习情境一控制系统的设计2．能对具体项目任务中的被控对象、被控量、给定值、扰动值等概念有更加清晰的认识。
3．能分析系统内的信号类型，统计控制点数，制作工艺点位统计表。
（1）加1指令功能号：FNC 24助记符：INC、INCP/DINC、DINCP指令功能：将目的操作元件中的二进制数自动加1。
指令应用举例如图8-1-1所示。
图8-1-1 INC指令举例图8-1-1中第一条指令当触发信号X0接通时，目的操作元件K2M0中的二进制数自动加1后仍保存在K2M0中，该指令（INC）为连续执行指令, 触发信号为ON每个扫描周期都加1。
