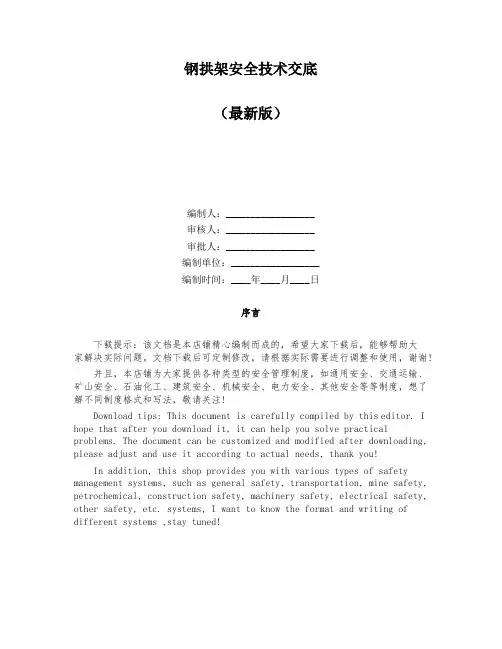

钢拱架安全技术交底（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!钢拱架安全技术交底。

一、交底目的为确保拱架加工过程中的安全，防止安全事故发生，特制定本安全技术交底模板，对拱架加工过程中的安全注意事项进行详细说明。

二、交底对象1. 拱架加工班组全体成员；2. 相关技术人员及管理人员。

三、交底内容1. 材料准备及检查（1）材料应符合国家相关技术标准，如钢材、木材、混凝土等，确保材料质量。

（2）检查材料表面有无裂纹、变形、腐蚀等缺陷，确保材料完好。

（3）加工设备应保持良好状态，定期进行保养和检查。

2. 加工工艺（1）严格按照施工设计图纸进行拱架加工，确保加工尺寸准确。

（2）加工过程中，操作人员应佩戴防护用品，如安全帽、防护眼镜、防尘口罩等。

（3）焊接作业时，操作人员应穿戴防护服、防护手套，并保持焊接区域通风良好。

（4）木材加工时，应保持加工场地干燥，防止木材变形。

3. 安全操作规程（1）操作人员应熟悉拱架加工工艺，了解安全操作规程。

（2）操作前，应检查设备、工具是否完好，确认安全后方可开始工作。

（3）加工过程中，严禁酒后作业、疲劳作业、带病作业。

（4）严禁擅自拆除、改装设备，确保设备正常运行。

（5）操作人员不得单独作业，应相互配合，确保安全。

4. 作业现场安全（1）作业现场应保持整洁，不得堆放杂物，确保通道畅通。

（2）施工现场应设置安全警示标志，提醒操作人员注意安全。

（3）高空作业时，应使用安全带，并确保安全带正确佩戴。

（4）使用起重设备时，应遵守相关操作规程，确保起重安全。

5. 应急措施（1）发生安全事故时，立即停止作业，迅速报警。

（2）采取有效措施，防止事故扩大。

（3）对受伤人员进行现场急救，并立即送往医院治疗。

四、交底要求1. 操作人员应认真阅读本安全技术交底，了解拱架加工过程中的安全注意事项。

2. 操作人员应参加安全培训，掌握安全操作技能。

3. 操作人员应定期进行安全检查，发现问题及时整改。

4. 项目部应加强对拱架加工过程的安全监管，确保安全生产。

五、交底时间本次安全技术交底于[填写日期]进行，请全体人员认真学习，确保安全生产。

钢拱架技术交底[1]施工技术交底书编号：工程名称雾布冲隧道部位工序名称钢拱架施工交底日期2011 年 3月2日一、工艺流程及技术要求隧道钢架支护为型钢钢架主要由工字钢弯制而成。

本线隧道设计为边墙、拱部和仰拱设钢架。

隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向锚杆以及双侧锁脚锚杆固定，纵向采用Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。

钢架施工工艺流程图见图1。

1、钢架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。

钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。

图1 型钢钢架施工工艺流程图2、钢架安装钢架安装在掌子面开挖初喷完成后立即进行。

根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。

为保证各节钢架在全环封闭之前置于稳固的地基上，安装前应清除各节钢架底脚下的虚碴及杂物。

同时每侧安设4根锁脚锚杆将其锁定，底部开挖完成后，底部初期支护及时跟进。

为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。

初喷砼时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。

钢架初喷定位锚杆施工中线标高测量清除底脚浮碴钢架加工、质量验收钢架预拼分部安装钢架与定位锚杆焊连定位设锁脚锚管锁定加设鞍形垫块安装纵向连接筋挂钢筋网复喷混凝土围岩监控量测按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔2m用砼预制块楔紧，钢架背后用喷砼填充密实。

钢架纵向连接采用钢筋，环向间距1m。

钢架落底接长在单边交错进行，每次单边接长钢架1～4排。

在软弱地层可同时落底接长和仰拱相连并及时喷射砼。

接长钢架和上部钢架通过垫板用螺栓牢固准确连接。

架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。

钢拱架施工方案技术交底1. 引言钢拱架作为一种常见的结构形式，在建筑工程中被广泛应用。

本文将介绍钢拱架施工方案的技术交底内容，包括施工前准备、施工工艺、安全措施等方面。

2. 施工前准备在进行钢拱架施工前，需进行充分的准备工作，确保施工顺利进行。

以下是施工前的准备工作：2.1 施工材料和设备准备根据设计要求和施工方案，准备好所需的钢材、焊接材料、固定件、脚手架等施工材料，并检查其质量和数量是否满足要求。

同时，检查和保养施工所需的设备，确保其正常工作。

2.2 施工图纸和方案审查对钢拱架的施工图纸和方案进行审查，确保其与设计要求一致，并做好施工过程中可能需要进行的调整的预案。

2.3 施工现场准备清理施工现场，确保施工区域的安全和整洁。

准备好施工必要的临时设施，如通道、物料堆放区等，以便施工期间使用。

3. 施工工艺钢拱架施工的工艺包括钢材加工、焊接、拼装等环节，下面将逐一介绍各个环节的施工工艺要点。

3.1 钢材加工根据设计要求，对钢材进行加工，包括切割、打孔、弯曲等。

在进行钢材加工过程中，要格外注意安全，在使用切割机等设备时戴好防护材料，防止产生飞溅物造成伤害。

3.2 焊接钢拱架施工中的主要连接方式为焊接。

在进行焊接前，要对焊接设备进行检查，确保其正常工作。

同时，要选择合适的焊接材料，进行预热和焊接操作。

焊接时，要注意焊接位置的定位和保护，确保焊缝的质量。

3.3 拼装完成钢材加工和焊接后，进行钢拱架的拼装工作。

根据施工图纸和方案进行拼装，确保连接位置的准确性和牢固性。

在拼装过程中，要注意使用合适的固定件，并进行正确的安装。

4. 安全措施钢拱架施工涉及到一系列的安全问题，必须加以重视并采取相应的安全措施，以确保施工过程中人员的安全。

以下是一些常见的安全措施：4.1 安全防护施工现场应设立明显的安全警示标志，对危险区域进行封闭，并提供必要的安全设施。

操作人员应佩戴安全帽、防护手套、安全鞋等个人防护装备，确保施工过程中不发生人员伤害。

钢拱架安装安全技术交底本文旨在交底钢拱架安装的安全技术，包括对安全要求、安全风险的评估和控制、施工现场的安全管理等方面的介绍。

安全要求钢拱架作为建筑工程中的一种重要结构材料，其安全性能非常重要。

下面是钢拱架安全要求的具体内容。

结构设计要保证安全性能设计单位应具有相应的资质，对于钢拱架的结构设计应严格按照国家规范和标准进行执行。

设计时应充分考虑钢拱架的载荷、风荷载、地震荷载等因素，确保其结构稳固，并具有良好的抗震、抗风能力。

材料和构件要符合标准要求所选用的钢材、螺栓、焊材等材料应具有资质证书，符合国家标准要求，并应进行材质检验，检验合格后方可使用。

构件的连接方式、间距等应符合国家标准规定，传递荷载的焊接、螺栓紧固等必须达到规定的质量标准。

施工要注意安全施工单位应具有相应的资质，施工前需严格按照钢拱架的结构设计要求对施工方案进行论证，并绘制出详细的施工图纸。

在施工过程中，应执行严格的安全操作规程，穿着符合要求的个人防护装备，严格控制工程现场的人员、车辆进出，确保施工现场始终保持安全。

安全风险的评估和控制在建筑工程的施工过程中，钢拱架作为重要的结构材料，安全风险评估和控制显得尤为重要。

安全风险评估在设计和施工前应进行风险评估，结合钢拱架的结构特点，对可能存在的安全隐患进行分析，进行基本风险、承载能力、强度、稳定性和耐久性等方面的评估。

评估时应注意，风险的存在可能具有多种类型，钢拱架上的人员有可能会受到摔伤、物体碰撞等二次伤害。

同时，如因不合格的材料或未经检验的施工方式导致钢拱架松动或失稳，其后果将是不可估量的。

安全风险控制钢拱架未必安装后，施工单位应严格按照设计方案进行施工，未经授权者不得随意修改构件或者切割钢拱架。

在施工现场，应设立警示牌，进行安全教育，以提醒施工人员的注意事项，避免因为操作不当而引发风险。

在施工过程中，应设置警戒线和包围网等安全措施，防止掉落或碰撞等事件。

施工现场的安全管理钢拱架的施工现场管理是安全的关键环节，对操作人员应进行安全管理，对现场设备等要逐项检查。

技术交底编制 ： 贾学亮审核 ： 李斌签发 ： 马良单位工程 初期支护 钢拱架加工交底内容：隧道钢拱架加工技术交底 一、编制目的明确连接钢拱架加工工艺流程、操作要点和相应的工艺标准，统一各洞口的拱架标 准，指导规范钢拱架制作。

确保现场施工的准确。

二、编制依据⑴《高速铁路隧道工程施工技术规程》 (TZ204-2008)；⑵《高速铁路隧道工程施工质量验收标准》 (TB10753-2010)； ⑶新建铁路赣州至深圳客运专线先期开工段施工图赣深隧参 01、04 ⑷新建铁路赣州至深圳客运专线先期开工段钢构件加工厂技术交底。

⑸各洞口技术主管的技术交底。

三、施工准备及工艺流程3.1 施工准备钢拱架加工前应满足基本的加工条件，包括技术准备、原材料、人员和设备等。

1、技术准备 按照技术交底和相关设计要求，熟悉钢材型号、规格、数量、各单元尺寸(包括预 留变形量)，特别注意仰拱和下导连接处仰拱拱架单元的斜角尺寸。

2、钢拱架采用 I18、I22a 、HW175、HW150 型钢制成、按照相关要求对原材料进行 检验合格后使用。

原材料应清洁、无损伤、及片状铁锈。

材料应有序堆放。

为防止变形， 材料平整地放在型钢支架上，减少钢材的变形和锈蚀，节约用地，同时也要使钢材提取 方便。

3、人员准备人员配备：工班长 1 人，冷弯机操作手 3 人，电焊工 6 人，普工 2 人，共计 12 人施工部位 义合隧道、古屋场隧道、横岭隧道、梧桐山隧道隧道工程 分部工程4、设备配备设备配备：XGLW-25 型工字钢冷弯机3 台，LD-10-500A 型等离子切割机3 台，CUT-120型二保焊机9 台。

3.2拱架类型统计钢拱架统计表3.3工艺流程⑴原材要求材料到达构件厂时，材料主管应认真按采购计划所要求的材料名称、规格、型号、材质、等级、数量等内容逐一核实，并检查厂家提供的质量合格证明书是否及时提供，做好材料进场等工作，及时做好材料标识牌。

对进场的原材料，必须经过试验检验合格后方可使用；对不合格的原材料一律退还供应商。

一、交底目的为确保型钢拱架施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生，特制定本安全技术交底。

二、交底对象所有参与型钢拱架施工的作业人员、技术人员、管理人员。

三、交底内容1. 型钢拱架的基本要求（1）型钢拱架应选用符合国家相关标准的型钢，确保其结构稳定、承载能力满足设计要求。

（2）型钢拱架的连接件、焊接材料等应符合国家相关标准，确保连接牢固。

（3）型钢拱架的安装、拆除、运输等应符合施工规范，确保施工安全。

2. 型钢拱架安装前的准备工作（1）检查型钢拱架的尺寸、形状、材质等是否符合设计要求。

（2）检查连接件、焊接材料等是否齐全、完好。

（3）熟悉型钢拱架的安装、拆除、运输等施工方案。

3. 型钢拱架安装过程安全注意事项（1）安装前，对施工人员进行安全教育和培训，确保其掌握型钢拱架安装的基本技能和安全操作规程。

（2）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

（3）型钢拱架的吊装、运输、安装过程中，应确保吊装设备、运输车辆、安装设备等安全可靠。

（4）型钢拱架的安装顺序应符合设计要求，确保其稳定性。

（5）在型钢拱架的安装过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。

4. 型钢拱架拆除过程安全注意事项（1）拆除前，对施工人员进行安全教育和培训，确保其掌握型钢拱架拆除的基本技能和安全操作规程。

（2）拆除过程中，应遵循由上至下、由内至外的顺序，确保型钢拱架的稳定。

（3）拆除过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。

（4）拆除后的型钢拱架应及时清理现场，防止绊倒、滑倒等事故发生。

5. 型钢拱架运输安全注意事项（1）运输过程中，应确保型钢拱架的固定牢固，防止在运输过程中发生移动、变形等。

（2）运输车辆应保持良好的安全技术状况，确保运输安全。

（3）运输过程中，应遵守交通规则，确保交通安全。

四、应急措施1. 发生安全事故时，立即停止施工，启动应急预案。
