大比例尺地形图测绘Surveying and Mappingof Large Scale Topographic Map§8.1 大比例尺地形图测绘概述1、大比例尺地形图测绘的概念地形图测绘，又称地形测量。
其目的主要是获得各种不同比例尺地形图。
大区域：1:500～1:5万地形图多用数字航测成图小区域：1:500～1:5万地形图多采用地面数字测图小于1:5万比例尺的地形图则根据较大比例尺地形图及各种资料缩绘而成。
大比例尺地形图测绘是指1:500～1:5000比例尺地形图的测绘。
大比例尺测图的特点是：测区范围小、比例尺大、精度要求较高。
2、大比例尺地形图测绘的基本要求大比例尺地形图测绘必须遵照相应的测量规范和图式，主要规范有：�《工程测量规范》（GB 50026GB 50026——93）�《城市测量规范》（CJJ 8CJJ 8——99）�《1:5001:10001:2000地形图图式》（GB/T 7929——1995）7929测绘的地形图应清晰易读；地物、地貌的表示和符号运用应正确一致；各元素应测绘齐全，内容的综合取舍应恰当；图面的整饰要美观，并符合图式要求。
3、大比例尺地形图基本等高距的选择等高线表示地貌的精度和详略程度，与基本等高距的大小密切相关。
等高距的选择，将受到比例尺、地面坡度和高程精度的制约。
地形图的基本等高距，主要是根据比例尺和地面坡度选择的。
基本等高距（h）、地面坡度（i）、相邻等高线图上的间距（d）以及比例尺分母（M）之间存在下述关系：h tandMi=⋅⋅为了清晰地表示地貌，两相邻等高线的图上距离不能过小。
在大比例尺地形图上，一般规定d的最小值应不小于0.4mm，据此可以规定等高距的最小值。
例如：对于1:5000比例尺测图，若设地面倾角为4545°°，此时，等高距应为2m按比例尺和坡度选择的等高距，还必须满足工程上对地形图高程精度的要求。
地形图所能达到的高程精度直接由基本等高距所决定：一般而言，平坦地区为等高距的1/3，在丘陵地区为等高距的1/2，在山区为等高距的2/3，在高山区为一个等高距。

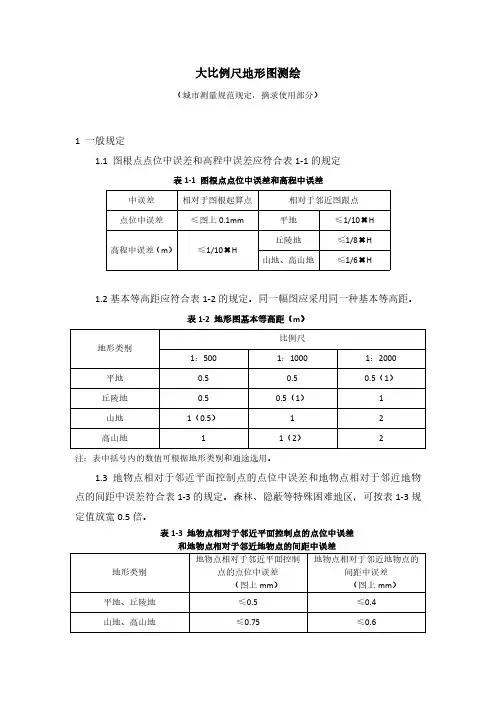

大比例尺地形图测绘（城市测量规范规定，摘录使用部分）1一般规定1.1图根点点位中误差和高程中误差应符合表1-1的规定表1-1图根点点位中误差和高程中误差中误差相对于图根起算点相对于邻近图跟点点位中误差≤图上0.1mm平地≤1/10✖H 高程中误差（m）≤1/10✖H丘陵地≤1/8✖H山地、高山地≤1/6✖H1.2基本等高距应符合表1-2的规定。
同一幅图应采用同一种基本等高距。
表1-2地形图基本等高距（m）地形类别比例尺1：5001：10001：2000平地0.50.50.5（1）丘陵地0.50.5（1）1山地1（0.5）12高山地11（2）2注：表中括号内的数值可根据地形类别和通途选用。
1.3地物点相对于邻近平面控制点的点位中误差和地物点相对于邻近地物点的间距中误差符合表1-3的规定。
森林、隐蔽等特殊困难地区，可按表1-3规定值放宽0.5倍。
表1-3地物点相对于邻近平面控制点的点位中误差和地物点相对于邻近地物点的间距中误差地形类别地物点相对于邻近平面控制点的点位中误差（图上mm）地物点相对于邻近地物点的间距中误差（图上mm）平地、丘陵地≤0.5≤0.4山地、高山地≤0.75≤0.61.4地形图高程精度应符合下列规定：1、城市建筑区和基本等高距为0.5m的平坦地区，1：500、1：1000、1：2000地形图的高程注记点相对于邻近图根点的高程中误差不应大于0.15m。
2、其他地区高程精度应以等高线插求点的高程中误差来衡量。
等高线插求点相对于邻近图根点的高程中误差应符合表1-4的规定，困难地区可按表1-4的规定值放宽0.5倍。
表1-4等高线插求点的高程中误差地形类别平地丘陵地山地高山地高程中误差（m）≤1/3✖H≤1/2✖H≤2/3✖H≤1✖H注：H——基本等高距。
2测绘内容2.11：500、1：1000、1：2000地形图测绘内容应包括测量控制点、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质等要素，并应着重表示与城市规划、建设有关的各项要素。

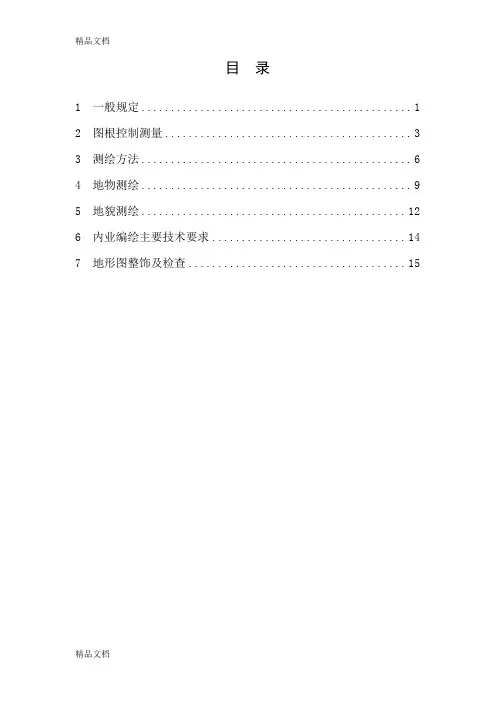

目录1 一般规定 (1)2 图根控制测量 (3)3 测绘方法 (6)4 地物测绘 (9)5 地貌测绘 (12)6 内业编绘主要技术要求 (14)7 地形图整饰及检查 (15)1 一般规定1.1 地形图的测图比例尺应根据设计阶段和设计需求并按表1.1选用。
注：（1）初步可行性研究和可行性研究阶段一般搜集已有地形图，也可采用数字摄影测量、卫星遥感等技术手段重新测图；（2）各设计阶段的地形图亦可根据工程需要的测图比例尺进行施测。
1.2 地形图的基本等高距选用应符合表1.2的规定。
注：（1）一个测区内同一比例尺地形图宜采用相同基本等高距。
当基本等高距不能显示地貌特征时，可加绘半距等高线；（2）根据用图需要，在平坦地区和建筑区也可以不绘等高线，只用高程注记点表示；1.3 地形测量的基本精度要求，应符合下列规定：1 地形图图上地物点相对于邻近图根点的点位中误差，应符合表1.3-1的规定；注：在树林、隐蔽地区可按上表放宽0.5倍，特殊困难地区可放宽1.0倍。
2 等高（深）线插求点相对于邻近图根点的高程中误差，应符合表 1.3-2的规定；注：（1）H d为地形图的基本等高距（m）；（2）隐蔽或施测困难的一般地区可按上表放宽0.5倍；3 数字高程模型（DEM）的精度要求：（1）由外业数字测图方法野外实测生成的DEM一般为不规则格网DEM，参与构成不规则格网点的高程中误差相对于邻近图根点不应低于相应比例尺地形图的高程注记点的精度要求；（2）规则格网DEM可由不规则DEM内插生成。
其格网点的高程中误差不应低于相应比例尺等高线插求点的高程中误差。
4 建筑区细部坐标点的点位和高程中误差，不应超过表1.3-4的规定；注：在树林、隐蔽地区可按上表放宽0.5倍，特殊困难地区可放宽1.0倍。
5 地形图产品中高程注记点密度为图上每100cm2内5～20个，一般选择明显地物点或地形特征点。
地形点间距一般应按照表1.3-5的规定执行。
