8大比例尺测图

４．典型地貌的名称及等高线
地貌是地形图要表示的重要信息之一。地貌尽管千姿百态、错综复杂，但其基本形态可以归纳为几种典型地貌：如山头、山脊、山谷、山坡、鞍部、洼地、绝壁等
1）山头和洼地
2）山脊和山谷
３）分水线和集水线
４）鞍部
S
S
鞍部：两个山头之间是鞍部，鞍部又是两个山谷的源头。
50×40
5
40×40
4
1
50×40 0.8 50×50
1
4
50×40 0.2 50×50 0.25
16
50×40 0.05 50×50 0.625
64
（三）正方形分幅的编号方法
（1）图幅西南角坐标编号法以每幅的图幅西南角坐标
值x,y的千米数为该幅的
编号.
1:5000坐标取至1km，
1：2000、1：1000取至
三、地貌符号
地貌按其起伏变化的程度分为：平地、丘陵地、山地、高山地。
地貌形态平地
丘陵地山地
高山地
地面坡度 2°以下 2°～6° 6°～25° 25°以上
地形图上表示地貌的方法有多种，目前最常用的是等高线法。对峭壁、冲沟、梯田等特殊地形，不便用等高线表示时，则绘注相应的符号。
四、等高线
单线表示的小沟只测中心位置；
渠道两岸有堤可参照公路的测法，田间临时小渠不必测绘。
湖泊边界如不明显，可视具体情况确定湖岸或水涯线
6、植被的测绘
测绘边界，用地类界符号表示范围，加植被符号和说明。
地类界与道路、河流、栏栅等重合时不绘地类界，与境界线、高压线等重合应移位绘地类界。
行树两端实测，中间配置。
地形类别

08第八章大比例尺地形图的测绘

• 规则的几何图形符号(圆形、正方形、三角形等)，以图形几何中心为实地地物的中心位置，底部为直角的符号(独立树、路标等)，以符号的直角顶点为地物的中心位置。 • 几何图形组合符号(路灯、消防栓等)，以符号下方图形的几何中心为地物的中心位置。 • 宽底符号(烟囱、岗亭等)，以符号底部中心为地物的中心位置。 • 下方无底线的符号(山洞、窑洞等)，以符号下方两端点连线的中心为地物的中心位置。
l 1 1 L Ll M
由此可见，不同比例尺的地形图其比例尺精度不同。大比例尺地形图上所绘地物、地貌要比小比例尺地形图上的更精确详尽。比例尺的精度
比例尺比例尺精度（m） 1:500 0.05 1:1 000 0.1 1:2 000 0.2 1:5 000 0.5
8.1.1.3 比例尺精度
8.1.1 比例尺
定义
形式精度
8.1.1.1 比例尺定义
图上一段直线的长度（l）与地面上相应线段的水平长度(L)之比
ห้องสมุดไป่ตู้
8.1.1.2 比例尺形式
数字比例尺
图示比例尺
8.1.1.2 比例尺形式
• 数字比例尺
l 1 1 L Ll M
数字比例尺一般用分子为1的整分数形式表示
和绘图与印刷的能力。其中，人眼的分辨能
力是主要的因素。
8.1.1.3 比例尺精度
由对人眼的分辨能力的分析可知，在一般情况下，人眼的最小鉴别角θ=60"。若以明视距离250mm计算，则人眼能分辨出的两点间的最小距离约为0.1mm。把某种比例尺地形图上0.1mm所对应的实地投影长度，称为这种比例尺地形图的最大精度，或称该地形图比例尺精度。
• 地形图上的线段与实地对应线段投影长度之间的换算，

8.2大比例尺地形图的测绘

3.地形图的拼接、检查与整饰
1）地形图的拼接与检查：
——即相邻图幅的接边
测区面积较大时，整个测区必须划分为若干幅图进
行施测。这样，在相邻图幅连接处，由于测量误差和
绘图误差的影响，无论是地物轮廓线，还是等高线往往不能完全吻合。相邻左、右两图幅相邻边的衔接情况，房屋、河流、等高线都有偏差。
¨接边误差规定
1、碎部点的选择

地物：选择其角点、转折点、转弯点、交叉点、中心点等；如：房屋转角点，道路、河岸的转折、弯曲点等。
地貌：地面的山脊线、山谷线、山脚线是地面坡度起伏变化的变化线山脊、山谷、山脚线的转折点和山顶、洼底、鞍部点及陡崖的上缘线点、崖脚线点是地貌的特征点

2.碎部点的测定
——测定碎部点的三要素：水平角b(或水平方
地物点点位中误差地区分类建筑区、平地及丘陵地山地及旧街坊内部
点位中误差(图上mm) 0.5 0.75
等高线高程中误差地形分类
高程中误差(等高距)
平地 1/3
丘陵地 1/2
山地 2/3
高山地 1
拼接时用宽5~10cm的透明纸蒙在左图幅的接图边上，用铅笔
把坐标格网线、地物、地貌描绘在透明纸上，然后再把透明纸按坐标格网线位置蒙在右图幅衔接边上，同样用铅笔描绘地物和地貌；当用聚脂薄膜进行测图时，不必描绘图边，利用其自身的透明性，可将相邻两幅图的坐标格网线重叠；若相邻处的地物、地貌偏差不超过规定的要求时，则可取其平均位置，并据此改正相邻图幅的地物、地貌位置。
⑵以两对角线交点O为圆心量取1/2图幅宽 2为半径，在对角线上分别定出 A、B、C、D四点并连接成矩形。
—
⑶从矩形的一边起画10cm间距的平行线，再从矩形的另一相邻边起画10cm间距的平行线，得坐标网格。

大比例尺地形图的测绘(3)

，在B点设站，要测定碎部点p的平面坐标。当测量出水平角β、斜距D以及竖直角α后，则点p的平面坐标为:
第七章大比例尺地形图的测绘
大比例尺地形图的测绘，是在图根控制网建立之后，以图根控制点为测站，测出各测站周围的地物、地貌特征点的平面位置和高程，依测图比例尺缩绘到图纸上，并加绘图式符号，经整饰即成地形图。地形图按比例尺可分为大、中、小三种。 1﹕500－1﹕5000的比例尺称为大比例尺地形图。
（2）计曲线：以五倍（或四倍）等高距的首曲线加粗一条等高线，称为计曲线。用0.3mm的实线表示。
（3）间曲线：按二分之一等高距用虚线加密的等高线，称为间曲线。以长虚线表示，线段长6mm，留空1mm。
（4）助曲线：按四分之一等高距用短虚线加密显示局部地貌变化的等高线，称为助曲线。以短虚线表示，线段长3mm，留空1mm。
图幅大小 (cm)
实地面积(km)
坐标线间隔(cm)
每幅1:5000地形图所包含的图幅数
40× 40
4
10
1
50× 50
1
10
4
50× 50
0.25
10
16
50× 50
0.0625
10
64
正方形图幅的编号，是以该图幅西南角纵横坐标的公里数来表示。为进一步表明该图幅在哪一个投影带内，在纵横坐标编号前要冠以所在投影带的中央经线的经度。如编号117°－4410－432，是1:5000比例尺图幅的编号，
17
（四）基本等高距及等高线的种类
1、基本等高距
等高距的大小应根据测图目的、测图比例尺
和测区地形类别而确定。一般选择等高距可参
考下表：
测图等高距标准
地形类别比例尺

8大比例尺地形图测绘

22
2015年10月22日星期四
8.5
地形图的图式符号
(一)地物符号 (二)地貌符号
1.比例符号——轮廓大，按比例缩小； 2.非比例符号——轮廓小，重要，用专用符号表示；四类专用符号：几何图形符号，地物中心即几何图形中心；宽底符号，底线中心即地物中心；直角形底符号，其直角顶即地物中心；不规则几何图形符号，其下方端点连线中心即地物中心。 3.半比例符号——也称线形符号，即长度按比例、宽度不依比例。 4.地物注记——用文字、数字对地形符号加以说明。
山脊：向一个方向延伸的高地，其最高棱线称为山脊线。山谷：两个山脊之间的凹地为山谷，其最低点连线为山谷线。
山脊线山谷线
湖北工业大学
土建学院测量工程系
38
2015年10月22日星期四
分水线与集水线
●雨水垂直于等高线、向下坡方向流淌。因此，山脊线成为分水线、山谷线成为集水线。 ●一系列山脊线可作为汇水范围的边界线。
二、平板仪概述
构成平板基座脚架照准仪附件：对点器，罗盘盒等分类大平板小平板
大平板仪的照准仪
小平板仪的照准仪
小平板仪
平板仪的使用方法
安置：置平，定向，对点初步安置：定向，整平，对点精确安置：对点，整平，定向测绘方向和点位：方向测绘点位测绘：极坐标法，交会法
展绘控制点
展绘控制点和图根点用直角坐标仪展绘用直尺展绘
展绘控制点
地形图的测绘方法
地形图测绘是表示地面点位置及各地面点之间相互位置关系的图解方法，也是将地面点测量成果图解地绘在图上。地形图测绘的实质是对地物、地貌特征点(、地物的特性及相对位置。碎部测量地形绘图

第七章大比例尺地形图测绘

二、电子全站仪的使用：（1）安置仪器和反光镜；（2）观测；（3）成果整理。
三、应用电子全站仪进行数字化测量：（1）极坐标测量（最常用基本）；（2）实时交会测量；（3）自由设站定位。
二、位置的选择：能反映地物和地貌的特征轮廓点或轮廓线上。
三、基本要求：一般在图上1平方厘米面积内应选择一个碎部点，对于那些规则的几何图形、直线段以及坡度均匀的地段，可放宽条件，但是不宜超过规范的要求。
碎部点点位的测定方法
（1）极坐标法；（2）直角坐标法；（3）方向（角度）交会法；（4）距离交会法；（5）距离角度交会法。
典
型
地
貌山
示
山脊山谷
意鞍部
及盆地其地性线
特征点
等
高
线
等高线的特性
（1）同一条等高线上，所有点的高程均相等；（2）等高线是连续的闭合曲线，若因图幅限制或
遇到地物符号时可以中断；（3）除悬崖和峭壁处的地貌以外，等高线通常不
能相交或重叠；（4）等高线与山脊线和山谷线正交；（5)在同一幅地形图上等高距是相同的，因此等
二、地貌的测绘内容测定地形起伏特征点、连接地性线、求等高
线通过点、勾绘等高线。
地物和地貌的绘制
一、地物的测绘
随测随绘，认真测绘各类型的地物（居民地、道路、水系、管线和垣栅、植被、独立地物和境界）。
二、等高线（地貌）的绘制
1、测定地貌特征点； 2、勾连地性线（山脊线和山谷线及坡度变换线）：一般
使用虚线； 3、求等高线通过的点：在同一坡度的两点间插绘等高点、
▪ 注记符号:为了表示地物的名称、种类、特征等，对地物加以说明所采用的文字、数字或特有符号，称为注记符号。

第八章大比例尺地形图的测绘.ppt

坐标格网的检查：对绘出坐标格网的要求是：
方格的边长应准确，误差不超过0.2 mm；纵横格网线应互相垂直，方格对角线和图廓对角线的长度误差不超过0.3 mm。超过允许偏差值，应改正或重绘。

整饰：擦去图幅内多余线条，只留下图廓线、四角坐标、图号、比例尺以及方格网十字交叉点处5mm长的相互垂直短线（图7-12）
二. 制定测图技术方案
根据测区地形特点及测量规范对图根点数量和技术要求，确定图根点位置和图根控制形式及其观测方法等。确定测区内水准点数目、位置、连测方法等。测图精度估算、测图中特殊地段的处理方法及作业方式、人员、仪器准备、工序、时间等亦均应列入技术方案之中。
三. 图根控制测量（见第6章）
四. 图纸准备
地形图的测绘一般是在野外边测边绘，因此测图前应先准备图纸。包括在图纸上绘制图廓和坐标格网，并展绘好各类控制点。 1、图纸选择聚酯薄膜：一面打毛，厚度为 0.07 ～ 0.10mm ，优点：伸缩率小于0.2‰。聚酯薄膜坚韧耐湿，沾污后可洗，便于野外作业，图纸着墨后，可直接晒蓝图。缺点：有易燃，折痕不能消失等不足。聚酯薄膜是透明的，测图前在它与测图板之间应衬以白纸或硬胶板。白绘图纸：可用于小地区大比例尺测图。
测量学教案
柴陆修编
测量学第八章
大比例尺地形图的测绘
柴陆修
本章要点
1、测图前准备工作； 2、经纬仪测图法。（重点） 3、经纬仪测图法测图的过程。 (难点)
编写
目

录

测量简介
第量第化第接第法形第备第六简五测四、三图二工一节介节图节检节的节作节地航技全查地测常大籍空术站和形图规比和摄仪整图前测例房影数饰的的绘尺产测字拼准方地

园林工程测量8 大比例尺地形图测绘

4
5
6
8.2 地形图的表示方法地表上天然形成的河流、森林等和人工建成的道路、建筑物、水库等在地表具有特定形态的统称为地物。地表高低起伏，凹凸不平的自然形态，称为地貌，如高山、平原、洼地等。地物和地貌合称地形，地物和地貌应按《地形图图式》中规定的符号表示。 8.2.1 地物的表示方法地物在地形图上的表示原则是：凡是能依比例尺表示的地物，则将它们水平投影位臵的几何形状相似地描绘在地形图上。或是将它们的边界位臵表示在图上，边界内再绘上相应的地物
19
（3）鞍部相邻两个山头之间呈马鞍形的低凹部分称为鞍部，又称山口或丫口。鞍部是山区道路选线的重要位臵。鞍部左右两侧的等高线是近似对称的两组山脊线和两组山谷线，如图8.9（ｂ）所示。（ 4）陡崖和悬崖陡崖是坡度在70°以上的陡峭崖壁，有石质和土质之分。如用等高线表示，将是非常密集或重合为一条线，因此采用陡崖符号来表示，见图8.10（ａ）所示。悬崖是上部突出、下部凹进的陡崖。悬崖上部的等高线投影到水平面时，与下部的等高线相交，下部凹进的等高线部分用虚线表示，见图8.10（ｂ）。
8
大比例尺地形图测绘
8.1 地形图的比例尺 8.1.1 比例尺的表示方法由于地球表面十分广阔，地表的图形必须经过缩小后才能绘在图纸上。图上线段长度ｄ与相应地面线段的实际水平长度Ｄ之比称为比例尺。比例尺在地形图上有数字比例尺和图示比例尺两种表示方法。数字比例尺的定义为：
1
2
8.1.2 比例尺的精度在明视距离下（28ｃｍ），人眼能分辨的图上最小距离为 0.1 ｍｍ，如果地形图的比例尺为1∶ Ｍ，则将图上0.1 ｍｍ所表示的实地水平距离0.1×Ｍ（ｍｍ）称为比例尺的精度。根据比例尺的精度，可以确定测绘地形图的精度。例如，测绘1∶ 1 000 比例尺的地形图时，其比例尺的精度为0.1 ｍ，故测量距离的精度只需到0.1 ｍ，因为小于0.1 ｍ的距离2）等高线的分类等高线分为首曲线、计曲线和间曲线，如图8.7 所示。（1）首曲线从平均海水面起按基本等高距测绘的等高线，也称基本等高线，用0.15 ｍｍ的细实线绘制。（2）计曲线从零米高程起算，每隔4 条首曲线加粗的一条等高线称为计曲线。计曲线用0.3 ｍｍ的粗实线绘制。在地形图上计曲线要求在适当地方断开并注记其高程。

测绘学基础 PPT课件

测绘学基础
Fundamentals of Geomatics

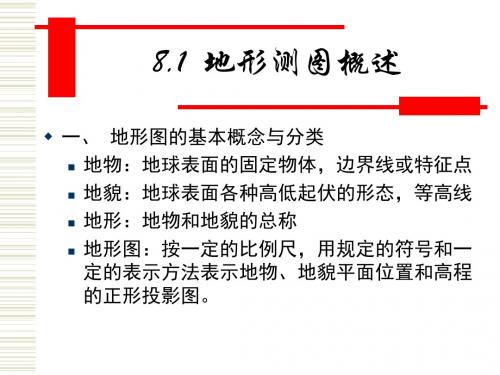

8.1 地形测图概述
5、地形测图的工作程序：地形测绘加密控制点
增补测站点
加密图根控制点设站碎部测量
拼图、检查、验收清绘、整饰、移交
测绘学基础
Fundamentals of Geomatics
1、极坐标法
8.2 碎部点的测定方法
Fundamentals of Geomatics
8.5 图式符号 ➢ 面状符号
砖3
测绘学基础
Fundamentals of Geomatics
8.5 图式符号
3、地形图符号的定位和定向 1) 点状符号的定位
定位点
符号及名称
中心点
抽水机
导线点
图形中心
电杆
水车
底部中心
水塔
散坟
直角顶点
路标
针叶树
下方中心
测绘学基础
测绘学基础
Fundamentals of Geomatics
8.1 地形测图概述
1、地形：地物(人工建筑) + 地貌(地面自然形态)
山顶点
鞍部点
测绘学基础
倾斜变换点
方向变换点
Fundamentals of Geomatics
8.1 地形测图概述
平面图：将地面上各种地物的平面位置按一定比例尺、用规定的符号和线条缩绘在图纸上，并注有代表性的高程点，这种图称为平面图。
8.1 地形测图概述
2、地形图特点：由点线面构成。碎部点：地物地貌的特征点
3、地形测图的关键
测定碎部点的位置和高程；用专用的符号表示地形；依比例尺不同、综合取舍。
测绘学基础

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8大比例尺测图
一、平面图、地形图
地物—地面人工建筑物，如房屋、道路、
地形
农田、桥梁……
地貌—地面自然形态，如山脉、河流、
平原、洼地……
平面图：将地面上各种地物的平面位置按一定比例
尺、用规定的符号和线条缩绘在图纸上，并注有代表性的高程点，这种图称为平面图。
地形图：如果既表示出各种地物，又用等高线表示
（二）矩形分幅与编号
图幅为矩形： 50cm × 50cm，40cm× 50cm
或 40cm × 40cm，
基本方格： 10cm ×10cm
矩形分幅及面积
比例尺
1:5000 1:2000 1:1000 1:500
50×40分幅
50×50分幅
图幅大小实地面积图幅大小实地面积 1:5000图
cm×cm km² cm×cm km² 所含幅数
(M) x西南角 y西南角 x y
返回
一、地形图图式
为便于测图和用图，用各种符号将实地的地物和地貌在图上表示出来，这些符号总称为地形图图式(GB/t 7929-1995)。图式是由国家统一制定的，它是测绘和使用地形图的重要依据和标准
地形图图式制定原则：
简明象形易于判读地物
地形图图式的作用
地形类别
2.等高线平距d、地面坡度i
相邻等高线之间的水平距离称为等高线平距，一
般用d表示，它随着地面的起伏情况而改变， h与d的比值就是地面坡度i 。
i h d
i大,等高线密，山陡：反之,i小,等高线稀，山平缓
坡度一般以百分率表示，向上为正，向下为负。
例如i = +5％，或i = -2％。
A-1 A-2 A-3 A-4 A-5 A-6 B-1 B-2 B-3 B-4
C-2 C-3 C-4 C-5 C-6
（4）以最小比例尺图为基础分幅编号
基础图幅编号为西南角坐标，其后加罗马数字Ⅰ、Ⅱ、 Ⅲ…
（5） 50cm×40cm矩形图幅的编号方法
50cm×40cm矩形图幅编号，用图幅西南角坐标x,y分别除以图廓x,y方向上的坐标差Δx,Δy,其前冠以测图比例尺分母加圆括号。
三、地貌符号
地貌按其起伏变化的程度分为：平地、丘陵地、山地、高山地。
地貌形态平地
丘陵地山地
高山地
地面坡度 2°以下 2°～6° 6°～25° 25°以上
地形图上表示地貌的方法有多种，目前最常用的是等高线法。对峭壁、冲沟、梯田等特殊地形，不便用等高线表示时，则绘注相应的符号。
四、等高线
2．图示比例尺最常见的图示比例尺为直线比例尺
优点：便于直接量取长度，并可减小因图纸伸缩变形而引起的误差。
（二）地形图按比例尺分类大比例尺图 l:500 、 l:1000 、 l:2000 、 l:5000 、 l:1万
中比例尺图 1:2.5万、 1:5万、 1:10万
小比例尺图 l:20万、1:50万、l:l00万
(三)比例尺精度
人用肉眼能分辨的最小距平距离称为比例尺精度，即0.1mm×M
M—为比例尺分母
注：比例尺越大，其比例尺精度越高。比例尺精度的概念，对测图和用图都有重要意义
三、地形图的分幅与编号
分幅和编号的目的：便于管理和使用
梯形分幅—按经纬线分幅
房屋
竹林灌木阔叶林
草地
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小时, 就采用统一尺寸,用规定的符号来表示。形状以读图方便为准专门设计符号的定位点：中心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比例，宽度不按比例。
４．地物注记
有些地物除了用相应的符号表示外，对于地物的性质、名称等在图上还需要用文字和数字加以注记，如房屋的结构和层数、地名、路名、单位名、等高线高程和散点高程以及河流的水深、流速等。
50×40
5
40×40
4
1
50×40 0.8 50×50
1
4
50×40 0.2 50×50 0.25
16
50×40 0.05 50×50 0.625
64
（三）正方形分幅的编号方法
（1）图幅西南角坐标编号法以每幅的图幅西南角坐标
值x,y的千米数为该幅的
编号.
1:5000坐标取至1km，
1：2000、1：1000取至
出地貌，这种图称为（等高线）地形图。
平面图
1:2000
城市地形图
1:1000
城市地形图
1:2000
二、地形图的比例尺
地形图上一段直线长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
比例尺=图距/实距
（一）比例尺的表示方法
1．数字比例尺
d 1 1 l:500，l:1000，l:2O00 D D/d M
地形图图式是地形图制图学的重要组成部分。 1、有助于“去粗取精”地把地表上最重要的信
息反映到图上去； 2、有助于在有限的图面上多反映一些信息 3、有助于读图 4、有助于美化图面
二、地物符号
自然地物
地物分类人工地物
1.比例符号：轮廓较大，形状和大小可以按测图比例尺缩小，植被，土壤用符号，边界一般用虚线，房屋可注记结构和层次
0.1km，
1：500取至0.01km 如编号: 3.0-1.5 2.5-2.5
（2）自然序数编号带状或小面积测区，统一顺序编号如下图 ××-15
1234 5 6 7 8 9 10 11 12 13 14 15 16
（3）行列式编号以代号（如A，B，C，…）的横行，以阿拉伯数字为代号的纵列，如下图A-4
等高线的概念
等高线是地面上高程相等的相邻点所连成的闭合曲线。（光滑封闭）。水面静止的湖泊和池塘的水边线，实际上就是一条闭合的等高线。
1.等高距h
相邻等高线之间的高差，称为等高线间隔或称等高
距，一般用h表示。在同一幅地形图上，各处的等高距
应当相同。(一般按图的比例尺和测区的地形类别选择
基本等高距h的值)
分幅方法
（中小比例尺)
矩形分幅—按坐标格网分幅（大比例尺）
（一）梯形分幅与编号
1:100万地形图的分幅与编号是梯形分幅与编号的基础.按国际统一规定进行. 1:100万地形图的分幅与编号方法: …… 1:50万 1:25万 1:10万地形图的分幅与编号方法: 1:5万 1:2.5万 1:1万地形图的分幅与编号方法: 1:5000地形图的分幅与编号方法: ……

8大比例尺测图
