互换性与技术测量基础预测试题(带答案)

互换性预测量技术基础试题及答案1（1）《互换性与测量技术》试题题库⼀填空题1、δ= X-Q ε=2、测量误差按其性质可分为：随机误差系统误差粗⼤误差、、3、随机误差的分布规律：、、、4、孔的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

5、配合种类有：、、。

6、采⽤包容要求时被测要素应遵守边界。

7、最⼤实体要求⽤于被测要素时，被测要素应遵守边界。

8、表⾯粗糙度的评定参数有：⾼度参数、、；距离参数、；形状特征参数。

9、量规按照⽤途不同分为量规、量规、量规。

10、设计量规应遵守原则。

11、滚动轴承常⽤的等级是 0 级。

12、滚动轴承与轴配合采⽤基准制；滚动轴承与外壳配合采⽤基准制。

13、解尺⼨链的⽅法有_________和不完全互换法。

14、《极限与配合》国家标准规定了___20____个标准公差等级和孔、轴各___28____种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为_________，旋合长度代号为_________。

16、在机器装配过程或零件加⼯过程串，由_________的尺⼨形成的_________尺⼨组，称为尺⼨链。

17、轴的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

18、量快应从所需尺⼨的_________开始选择量块。

组成量块组的量块总数不应_________。

19) 完全互换法⼀般适⽤于_____________________?，分组互换法⼀般适⽤于_______________________________________。

20) 极限偏差是____________尺⼨减_____________尺⼨所得的代数差。

21) 极限偏差的数值可能为_________________________________?，公差的数值是______________________________值。

22) 配合是指_________________________相同的孔和轴___________________之间的关系。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。

（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3.国家标准规定，孔只是指圆柱形的内表面。

（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。

（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.某孔要求尺寸为。

20-0.047,今测得其实际尺寸为。

19.962mm,可以判断该孔合格。

（）7.未注公差尺寸即对该尺寸无公差要求。

（）8.基本偏差决定公差带的位置。

（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。

（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13.某实际要素存在形状误差，则一定存在位置误差。

（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。

这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。

（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

互换性预测题一、判断题01．（）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

02．（）公差是零件尺寸允许的最大偏差.03．（）从制造角度讲，基孔制的特点就是先加工孔,基轴制的特点就是先加工轴。

04．（）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同.05．( )有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

06．（）若某平面的平面度误差值为0。

06mm,则该平面对基准的平行度误差一定小于0。

06mm。

07．（)若某平面对基准的垂直度误差为0。

05mm，则该平面的平面度误差一定小于等于0。

05mm.。

08．( ）只要离基准轴线最远的端面圆跳动不超过公差值,则该端面的端面圆跳动一定合格.09．（）轴上有一键槽，对称度公差为0。

03mm，该键槽实际中心平面对基准轴线的最大偏离量为0。

02mm，它是符合要求的.10．( ）跳动公差带不可以综合控制被测要素的位置、方向和形状。

11．( )某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。

12．（）最大实体要求既可用于中心要素，又可用于轮廓要素。

13．( ）采用包容要求时,若零件加工后的实际尺寸在最大、最小尺寸之间,同时形状误差小于等于尺寸公差,则该零件一定合格。

14．（）测量仪器的分度值与刻度间距相等.15．( ）若测得某轴实际尺寸为10.005mm，并知系统误差为+0。

008mm，则该尺寸的真值为10。

013mm. 16．（）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。

17．( ）量块按“级”使用时忽略了量块的检定误差。

18．（)零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。

19．（)测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀,则可以选取一个取样长度作为评定长度。

20．( )平键联结中，键宽与键槽宽的配合采用基轴制.21．（）螺纹中径是指螺纹大径和小径的平均值。

互换性与技术测量试卷(十二套)含部分答案-CAL-FENGHAI.-(YICAI)-Company One1互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（×）3.误差是加工和检测过程中产生的，公差是设计给定的。

（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。

（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（×）7.精密粗糙度仪是采用针描原理进行测量的。

（√）8.在精密测量中，量块通常是按等使用的。

（√）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm，又称为该零件的最小极限尺寸；其LMS为30.021mm，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm，称为该零件的公差。

若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。

2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。

其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。

3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

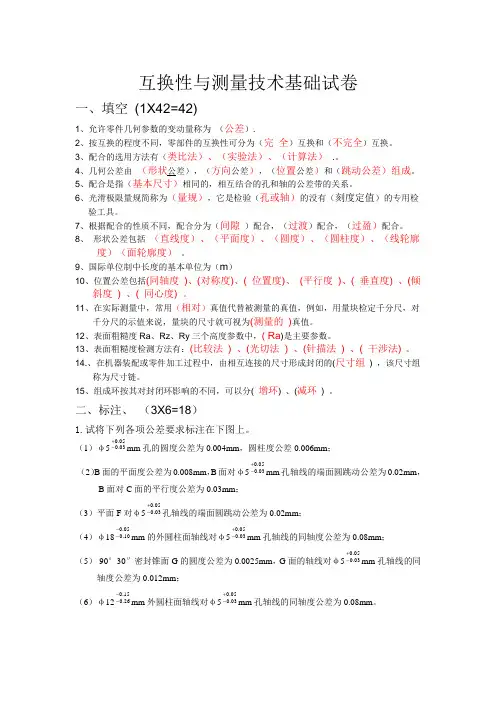

互换性与测量技术基础试卷一、填空(1X42=42)1、允许零件几何参数的变动量称为（公差）.2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

3、配合的选用方法有（类比法）、（实验法）、（计算法）.。

4、几何公差由（形状公差），（方向公差），（位置公差）和（跳动公差）组成。

5、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。

6、光滑极限量规简称为（量规），它是检验（孔或轴）的没有（刻度定值）的专用检验工具。

7、根据配合的性质不同，配合分为（间隙）配合，（过渡）配合，（过盈）配合。

8、形状公差包括（直线度）、（平面度）、（圆度）、（圆柱度）、（线轮廓度）（面轮廓度）。

9、国际单位制中长度的基本单位为（m）10、位置公差包括(同轴度)、(对称度)、( 位置度)、(平行度)、( 垂直度) 、(倾斜度) 、( 同心度) 。

11、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为(测量的)真值。

12、表面粗糙度Ra、Rz、Ry三个高度参数中，( Ra)是主要参数。

13、表面粗糙度检测方法有：(比较法) 、(光切法) 、(针描法) 、( 干涉法)。

14.、在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的(尺寸组) ，该尺寸组称为尺寸链。

15、组成环按其对封闭环影响的不同，可以分( 增环) 、(减环) 。

二、标注、（3X6=18）1.试将下列各项公差要求标注在下图上。

（1）φ505.003.0+-mm孔的圆度公差为0.004mm，圆柱度公差0.006mm；（2）B面的平面度公差为0.008mm，B面对φ505.003.0+-mm孔轴线的端面圆跳动公差为0.02mm，B面对C面的平行度公差为0.03mm；（3）平面F对φ505.003.0+-孔轴线的端面圆跳动公差为0.02mm；（4）φ1805.010.0--mm的外圆柱面轴线对φ505.003.0+-mm孔轴线的同轴度公差为0.08mm；（5）90°30″密封锥面G的圆度公差为0.0025mm，G面的轴线对φ505.003.0+-mm孔轴线的同轴度公差为0.012mm；（6）φ1215.026.0--mm外圆柱面轴线对φ505.003.0+-mm孔轴线的同轴度公差为0.08mm。

互换性预测题一、判断题01．（1 ）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

02．（）公差是零件尺寸允许的最大偏差。

03．（）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

04．（ 1 ）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

05．（）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

06．（）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。

07．（ 1 ）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。

08．（）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

09．（）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。

10．（）跳动公差带不可以综合控制被测要素的位置、方向和形状。

11．（）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。

12．（）最大实体要求既可用于中心要素，又可用于轮廓要素。

13．（）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。

14．（）测量仪器的分度值与刻度间距相等。

15．（）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。

16．（1 ）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。

17．（）量块按“级”使用时忽略了量块的检定误差。

18．（）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。

19．（1 ）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。

互换性与测量技术基础复习题及答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

3、配合的选用方法有（计算法）（实验法）（类比法）.4、公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。

5、向心滚动轴承（除圆锥滚子轴承）共分为：（B）（C）（D）(E)(G)五等级，其中（B）级最高，（G）级最低。

6、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专用检验工具。

8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。

9、用量规检验工件尺寸时，如果（通）规能通过，（止）规不能通过，则该工件尺寸合格。

10、按照构造上的特征，通用计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（气动量具），（电动量仪。

）11、形状公差包括（直线度），（平面度），（圆度），（圆柱度），（线轮廓度），（面轮廓度）。

12、国际单位制中长度的基本单位为（米）13、位置公差包括（平行度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。

14、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为（相对）真值。

15、螺纹按其用途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。

16、表面粗糙度Ra、Rz、Ry三个高度参数中，（Ra）是主要参数17、表面粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度十点高度Rz）(轮廓最大高度Ry),（轮廓微观不平度的平均距离Sw）,(轮廓的单峰平均间距S)，（支撑长度率Tp）18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用（万能量角器）测量；否则，用光学角分度头或（测角仪）测量。

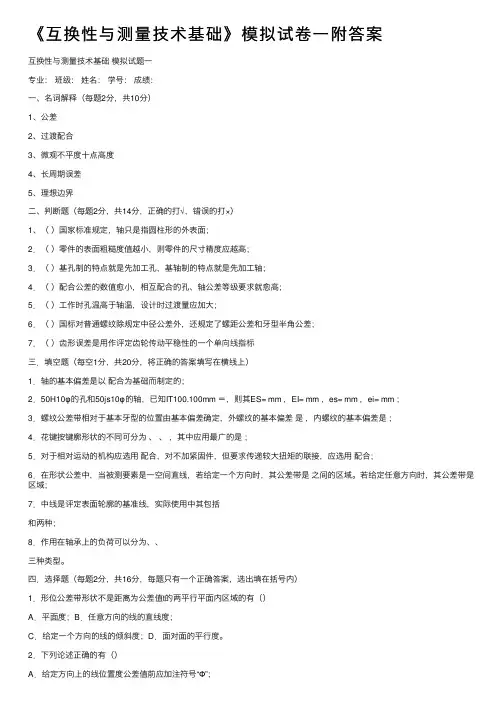

《互换性与测量技术基础》模拟试卷⼀附答案互换性与测量技术基础模拟试题⼀专业：班级：姓名：学号：成绩：⼀、名词解释（每题2分，共10分）1、公差2、过渡配合3、微观不平度⼗点⾼度4、长周期误差5、理想边界⼆、判断题（每题2分，共14分，正确的打√，错误的打×）1、（）国家标准规定，轴只是指圆柱形的外表⾯；2．（）零件的表⾯粗糙度值越⼩，则零件的尺⼨精度应越⾼；3．（）基孔制的特点就是先加⼯孔，基轴制的特点就是先加⼯轴；4．（）配合公差的数值愈⼩，相互配合的孔、轴公差等级要求就愈⾼；5．（）⼯作时孔温⾼于轴温，设计时过渡量应加⼤；6．（）国标对普通螺纹除规定中径公差外，还规定了螺距公差和⽛型半⾓公差；7．（）齿形误差是⽤作评定齿轮传动平稳性的⼀个单向线指标三．填空题（每空1分，共20分，将正确的答案填写在横线上）1．轴的基本偏差是以配合为基础⽽制定的；2．50H10φ的孔和50js10φ的轴，已知IT100.100mm ＝，则其ES= mm ，EI= mm ，es= mm ，ei= mm ；3．螺纹公差带相对于基本⽛型的位置由基本偏差确定，外螺纹的基本偏差是，内螺纹的基本偏差是；4．花键按键廓形状的不同可分为、、，其中应⽤最⼴的是；5．对于相对运动的机构应选⽤配合，对不加紧固件，但要求传递较⼤扭矩的联接，应选⽤配合；6．在形状公差中，当被测要素是⼀空间直线，若给定⼀个⽅向时，其公差带是之间的区域。

若给定任意⽅向时，其公差带是区域；7．中线是评定表⾯轮廓的基准线，实际使⽤中其包括和两种；8．作⽤在轴承上的负荷可以分为、、三种类型。

四．选择题（每题2分，共16分，每题只有⼀个正确答案，选出填在括号内）1．形位公差带形状不是距离为公差值t的两平⾏平⾯内区域的有（）A．平⾯度；B．任意⽅向的线的直线度；C．给定⼀个⽅向的线的倾斜度；D．⾯对⾯的平⾏度。

2．下列论述正确的有（）A．给定⽅向上的线位置度公差值前应加注符号“Φ”；B．任意⽅向上线倾斜度公差值前应加注符号“Φ”；C．标注斜向圆跳动时，指引线箭头应与轴线垂直；D．标注圆锥⾯的圆度公差时，指引线箭头应指向圆锥轮廓⾯的垂直⽅向。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

《互换性与测量技术基础》题集第一部分：选择题（每题2分，共20分）1.以下哪项不属于互换性的分类？A. 完全互换性B. 有限互换性C. 无限互换性D. 统计互换性2.测量技术的核心目标是：A. 提高产品质量B. 降低生产成本C. 确保产品的一致性和精度D. 增加生产效率3.在尺寸公差与配合中，下列哪项不属于基本偏差系列？A. a系列B. b系列C. c系列D. h系列4.形状公差是指：A. 实际要素与理想要素的变动情况B. 实际尺寸与理想尺寸的变动情况C. 实际形状与理想形状的变动情况D. 实际位置与理想位置的变动情况5.测量误差的主要来源不包括：A. 测量设备本身的精度B. 测量环境的稳定性C. 测量者的技术水平D. 被测物体的材料性质6.下列哪项是测量不确定度的主要组成部分？A. 系统误差B. 随机误差C. 粗大误差D. 重复误差7.在测量过程中，下列哪项措施有助于减小随机误差？A. 提高测量设备的精度B. 增加测量次数并取平均值C. 校正测量设备D. 改善测量环境8.下列哪项不属于常见的测量仪器？A. 游标卡尺B. 百分表C. 螺旋测微器D. 扭力扳手9.公差带图中，零线的位置表示：A. 上偏差B. 下偏差C. 基本尺寸D. 实际尺寸10.下列哪项是形位公差中的定向公差？A. 平行度B. 直线度C. 圆度D. 圆柱度第二部分：填空题（每题2分，共10分）1.互换性是指同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的______。

2.测量的四要素包括：测量对象、测量方法、测量精度和______。

3.在尺寸公差与配合中，孔的基本偏差代号为大写字母，轴的基本偏差代号为______。

4.形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和______。

5.测量不确定度主要由系统误差、随机误差和______组成。

第三部分：判断题（每题2分，共10分）1.互换性只适用于机械制造领域，不适用于其他工业领域。

绪论习题一、判断题（正确的打√，错误的打×）1. 零件不经过挑选和修配，便能装配到机器上，该零件具有互换性。

（）2. 厂外协作件要求采用不完全互换生产。

（）3. 具有互换性的零件，其几何尺寸参数必须制成绝对精确。

（）4. 企业标准比国家标准层次低，在标准要求上可低于国家标准。

（）5. 在确定产品的参数系列或参数时，应最大限度地采用优先数系或优先数。

（）二、单项选择题1. 符合互换性的零件应是（）。

A. 相同规格的零件B. 不同规格的零件C. 相互配合的零件D. 上述三种都不是2. 互换性按产品的（）不同，可分为完全互换和不完全互换。

A. 互换方法B. 互换性质C. 互换程度D. 互换效果3. 检测是互换性生产的（）。

A. 保障B. 措施C. 基础D. 原则4. 具有互换性的零件，其几何参数制成绝对精确是（）。

A. 有可能的B. 不可能的C. 必要的D. 必须的5. R10优先数系的公比是（）。

A. 1.60B. 1.25C. 1.12D. 1.06三、简答题1. 什么是互换性？为什么说互换性已经成为现代机械制造业中的普遍原则？列举几种生产和生活实例加以说明。

2. 什么是误差、公差、检测和标准化？它们与互换性有何关系？3.下列四组数据分别属于哪种系列？公比q分别是多少？（1）某机床主轴转速范围（r/min）：200；250；315；400；500；630…（2）电动机转速范围（r/min）：375；750；1500；3000…（3）表面粗糙度（μm）：0.8；1.6；3.15；6.3；12.5；5；25…绪论习题答案一、判断题1. √；2. ×；3. ×；4. ×；5. √二、选择题1. A；2. C；3. A；4. B；5. B三、简答题1.答：略2.答：略3.（1）R10系列，公比q = 1.25（2）R40/12派生系列，公比q = 2（3）R10/3派生系列，公比q = 2习题一一、判断题（对的打√，错的打×）1.某一尺寸的上偏差一定大于下偏差。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

3、配合的选用方法有（计算法）（实验法）（类比法）.4、公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。

5、向心滚动轴承（除圆锥滚子轴承）共分为：（B）（C）（D）(E)(G)五等级，其中（B）级最高，（G）级最低。

6、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专用检验工具。

8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。

9、用量规检验工件尺寸时，如果（通）规能通过，（止）规不能通过，则该工件尺寸合格。

10、按照构造上的特征，通用计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（气动量具），（电动量仪。

）11、形状公差包括（直线度），（平面度），（圆度），（圆柱度），（线轮廓度），（面轮廓度）。

12、国际单位制中长度的基本单位为（米）13、位置公差包括（平行度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。

14、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为（相对）真值。

15、螺纹按其用途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。

16、表面粗糙度Ra、Rz、Ry三个高度参数中，（Ra）是主要参数17、表面粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度十点高度Rz）(轮廓最大高度Ry),（轮廓微观不平度的平均距离Sw）, (轮廓的单峰平均间距S)，（支撑长度率Tp）18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用（万能量角器）测量；否则，用光学角分度头或（测角仪）测量。

19、表面粗糙度检测方法有：（用光切粗糙度样块比较——比较法）（用电动轮廓仪测量——针描法）（用光切显微镜测量——光切法）（用干涉显微镜测量——干涉法）。

互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2．孔和轴的公差带由__________决定大小，由___________决定位置。

3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。

9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同，________不同。

二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

( )2、极限偏差影响配合的松紧程度,也影响配合的精度。

( )3、我国的法定计量单位是以国际单位制为基础确定的。

( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。

( )7、测量多用于零件的要素遵守相关要求时。

( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

( )10、结构型圆锥配合只有基轴制配合。

( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

( )12、螺纹的五个基本参数都影响螺纹的配合性质。

( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。

( )14、齿轮的精度越低,则齿轮副的侧隙越大。

( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

互换性与技术测量一、填空（20分）1、国标规定矩形花键配合的定心方式为，配合尺寸有————、————、————。

2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——————、——————、——————、——————。

3、基准制分为 ——————和——————。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为——————。

5、滚动轴承内圈与轴颈的配合采用基————制，外圈与外壳孔的配合采用基————制。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为————，该孔的最大实体尺寸为————mm ，最小实体尺寸为————mm 。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。

8、齿轮传动准确性的评定指标规有——————、——————、—————。

二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分） 1、φ20H8（033.00+）/f7(020.0041.0--) 2、φ40H6(016.00+)/m5(020.0009.0++)三、判断题（对打“∨”错打“╳”填入括号内）（10分）（ ）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（ ）2、公差是指允许尺寸的变动量。

（ ）3、一般以靠近零线的那个偏差作为基本偏差。

（ ） 4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

（ ）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。

（ ）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ）7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

（ ）8、螺纹的精度分为精密、中等、粗糙三个级别。

（ ）9、螺纹的公称直径是指螺纹的大径。

（ ）10、切向综合误差ΔFi ′是评定齿轮传动平稳性的误差指标。
