运用8255设计的键盘及显示接口图中用并行接口8255A作为微机与键盘间的接口，采用逐行扫描法识别键。
将键盘中的列与PA0—PA3相连，A口为输出；将行与C口的PC0—PC1相连，C 口为输入口； PB0—PB7与七段代码显示器连接B口为输出。
程序执行过程如下：识别是否有键按下，方法是使PA0一PA3输出全0，读C 口(行值) 中只要有一位为0，就说明有键按下，在检测到有键按下后，延迟一段时间，根据找到的键号，转去执行显示七段代码显示器的程序，这时七段代码显示器就显示与该键相同的数值。
实验步骤8255接口的应用键盘及显示接线图注：圆圈处是要求接的连线。
（1）按图4接线。
（2）输入源程序，汇编、连接后装入系统。
（3）执行程序后，按一下键盘，7段代码就会显示相应的数字。
程序STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSDATA SEGMENTTABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,3000HMOV AL,00HMOV [SI],AL ；清空存放数据的缓冲区MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV DI,3003HMOV AL,81H ；8255方式字定义选择0方式，A口为输出；OUT 63H,AL；B口为输出；C口为输入BEGIN: CALL DIS ；显示七段代码管数据的子程序CALL CLEAR ；七段代码管清0子程序CALL CCSCAN ；检测是否有键按下子程序JNZ INK1 ；JMP BEGININK1: CALL DISCALL DALLY ；子程序为延时，消抖动CALL DALLYCALL CLEARCALL CCSCANJNZ INK2JMP BEGININK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHOUT 60H,ALIN AL,62HTEST AL,01HJNZ LONEMOV AL,00HJMP KCODELONE: TEST AL,02HJNZ NEXTMOV AL,04HKCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AX NEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUM KERR: JMP BEGIN CCSCAN: MOV AL,00HOUT 60H,ALIN AL,62HNOT ALAND AL,03HRET CLEAR: MOV AL,00HOUT 61H,ALRETDIS: PUSH AXMOV SI,3000HMOV DL,0F7HMOV AL,DLAGAIN: OUT 60H,ALMOV AL,[SI]MOV BX,OFFSET TABLE ；取七段代码首址AND AX,00FFHADD BX,AXMOV AL,[BX]OUT 61H,ALCALL DALLYINC SIMOV AL,DLTEST AL,01HJZ OUTROR AL,1MOV DL,ALJMP AGAINOUT: POP AXRETDALLY: PUSH CXMOV CX,0010HT1: MOV AX,0010HT2: DEC AXJNZ T2LOOP T1POP CXRETPUTBUF: MOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3003H GOBACK: RETCODE ENDSEND START。
8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。
2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。
3、实现扫描式矩阵键盘的功能和作用。
二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。
三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。
2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。
3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。
4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。

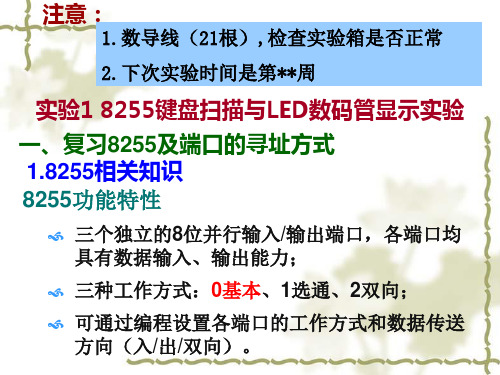

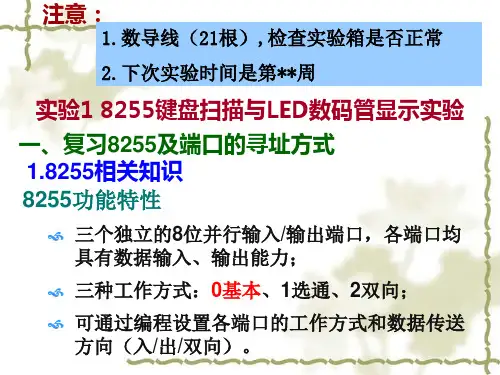

四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。
图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。
这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。
A口和B口是一个独立的8位I/O口。
C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。
（2）A组和B组控制电路。
这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。
实验三键盘及LED显示实验一、实验内容利用8255可编程并行接口控制键盘及显示器，当有按键按下时向单片机发送外部中断请求（INT0，INT1），单片机扫描键盘，并把按键输入的键码一位LED 显示器显示出来。
二、实验目的及要求（一）实验目的通过该综合性实验，使学生掌握8255扩展键盘和显示器的接口方法及C51语言的编程方法，进一步掌握键盘扫描和LED显示器的工作原理；培养学生一定的动手能力。
（二）实验要求1．学生在实验课前必须认真预习教科书与指导书中的相关内容，绘制流程图，编写C51语言源程序，为实验做好充分准备。
2．该实验要求学生综合利用前期课程及本门课程中所学的相关知识点，充分发挥自己的个性及创造力，独立操作完成实验内容，并写出实验报告。
三、实验条件及要求计算机，C51语言编辑、调试仿真软件及实验箱50台套。
四、实验相关知识点1．C51编程、调试。
2．扩展8255芯片的原理及应用。
3．键盘扫描原理及应用。
4．LED显示器原理及应用。
5．外部中断的应用。
五、实验说明本实验仪提供了8位8段LED显示器，学生可选用任一位LED显示器，只要按地址输出相应的数据，就可以显示所需数码。
六、实验原理图P1口桥接。
八、实验参考流程图1．主程序流程图2．外中断服务程序流程图外部中断0 外部中断1定时器0中断程序，用于消抖动：3．LED显示程序流程图九、C51语言参考源程序#include "reg52.h"unsigned char KeyResult; //存放键值unsigned char buffer[8]; //显示缓冲区bit bKey; //是否有键按下xdata unsigned char P_8255 _at_ 0xf003; //8255的控制口xdata unsigned char PA_8255 _at_ 0xf000; //8255的PA口xdata unsigned char PB_8255 _at_ 0xf001; //8255的PB口xdata unsigned char PC_8255 _at_ 0xf002; //8255的PC口code unsigned char SEG_TAB[] = { //段码0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6,0xee,0x3e,0x9c,0x7a,0x9e,0x8e,0x0};sbit bLine0 = P3^2;sbit bLine1 = P3^3;//延时1msvoid Delay1ms(){unsigned char i;i = 0;while (--i);}//显示void Display(){unsigned char i = 0x7f;unsigned char j;for (j = 0; j < 8; j++){PA_8255 = i; //扫描PB_8255 = SEG_TAB[buffer[j]]; //段数据i = i / 2 + 0x80;Delay1ms();}}//更新显示缓冲区数据void RefurbishData(){char i;for (i = 7; i >0; i--)buffer[i] = buffer[i-1];buffer[0] = KeyResult;}void Int0Int() interrupt 0{unsigned char i = 0x80;unsigned char KeyResult0 = 0x0;EX0 = 0; //关外部中断0P_8255 = 0x89; //PC口输入bLine0 = 0; //P3.2作行输出while (i){if ((PC_8255 & i) == 0)break;KeyResult0++;i >>= 1;}P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0;bLine0 = 1;if (i){TH0 = 60; //定时中断计数器初值TL0 = 176; //定时50msTR0 = 1;KeyResult = KeyResult0;}IE0 = 0; //清除中断EX0 = 1; //开外部中断0}void Int1Int() interrupt 2{unsigned char i = 0x80;unsigned char KeyResult0 = 8;EX1 = 0; //关外部中断0P_8255 = 0x89; //PC口输入bLine1 = 0; //P3.2作行输出while (i){if ((PC_8255 & i) == 0)break;KeyResult0++;i >>= 1;}P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0;bLine1 = 1;if (i){TH0 = 60; //定时中断计数器初值TL0 = 176; //定时50msTR0 = 1;KeyResult = KeyResult0;}IE1 = 0; //清除中断EX1 = 1; //开外部中断0}//50ms中断服务程序void INT_Timer0(void) interrupt 1{if (((KeyResult < 8) && !bLine0) ||((KeyResult >= 8) && !bLine1)){bKey = 1; //有键按下，键值在KeyResult中}TR0 = 0;}void main(){char i;bKey = 0; //没有键按下TMOD = 1; //定时器0：方式一P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0x0;ET0 = 1; //开定时器0中断EX0 = 1; //开外部中断0EX1 = 1; //开外部中断1IT0 = 1; //边沿触发IT1 = 1; //边沿触发EA = 1; //允许中断for (i = 0; i < 8; i++)buffer[i] = 0x10;// TR0 = 1; //开定时器T0// bRefurbish = 1;while (1){if (bKey){bKey = 0;RefurbishData();}Display(); //调用显示}}十、实验实施步骤1．仔细阅读实验内容及要求，编写C51源程序。

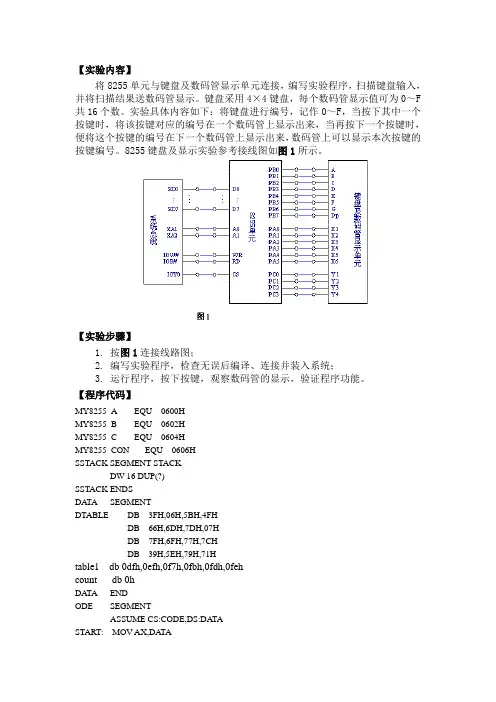

【实验内容】将8255单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。
键盘采用4×4键盘，每个数码管显示值可为0～F 共16个数。
实验具体内容如下：将键盘进行编号，记作0～F，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示本次按键的按键编号。
8255键盘及显示实验参考接线图如图1所示。
【实验步骤】1. 按图1连接线路图；2. 编写实验程序，检查无误后编译、连接并装入系统；3. 运行程序，按下按键，观察数码管的显示，验证程序功能。
【程序代码】MY8255_A EQU 0600HMY8255_B EQU 0602HMY8255_C EQU 0604HMY8255_CON EQU 0606HSSTACK SEGMENT STACKDW 16 DUP(?)SSTACK ENDSDA TA SEGMENTDTABLE DB 3FH,06H,5BH,4FHDB 66H,6DH,7DH,07HDB 7FH,6FH,77H,7CHDB 39H,5EH,79H,71Htable1 db 0dfh,0efh,0f7h,0fbh,0fdh,0fehcount db 0hDA TA ENDODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DA TAMOV DS,AXMOV SI,3000HMOV AL,03HMOV [SI],AL ;清显示缓冲MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV [SI+4],ALMOV [SI+5],ALMOV DI,3005HMOV DX,MY8255_CON ;写8255控制字MOV AL,81HOUT DX,ALBEGIN: CALL DIS ;调用显示子程序CALL CLEAR ;清屏CALL CCSCAN ;扫描JNZ INK1JMP BEGININK1: CALL DISCALL DALL YCALL DALL YCALL CLEARCALL CCSCANJNZ INK2 ;有键按下，转到INK2JMP BEGIN;========================================;确定按下键的位置;========================================INK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXL1: TEST AL,01H ;is L1?JNZ L2MOV AL,00H ;L1JMP KCODEL2: TEST AL,02H ;is L2?JNZ L3MOV AL,04H ;L2JMP KCODEL3: TEST AL,04H ;is L3?JNZ L4MOV AL,08H ;L3JMP KCODEL4: TEST AL,08H ;is L4?JNZ NEXTMOV AL,0CH ;L4KCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AXNEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUMKERR: JMP BEGIN;======================================== ;键盘扫描子程序;======================================== CCSCAN: MOV AL,00HMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXNOT ALAND AL, 0fh;call DISRET;======================================== ;清屏子程序;======================================== CLEAR: MOV DX,MY8255_BMOV AL,00HOUT DX,ALRET;======================================== ;显示子程序;========================================DIS: PUSH AXMOV SI,3000HMOV DL,0DFHMOV AL,DLmov count,0hAGAIN: PUSH DXMOV DX,MY8255_AOUT DX,ALMOV AL,[SI]MOV BX,OFFSET DTABLEAND AX,00FFHADD BX,AXMOV AL,[BX]MOV DX,MY8255_BOUT DX,ALCALL DALL YINC SIPOP DXMOV AL,DLTEST AL,01HJZ OUT1ROR AL,1MOV DL,ALJMP AGAINOUT1: POP AXRET;====== 延时子程序======DALL Y: PUSH CXMOV CX,0006HT1: MOV AX,009FHT2: DEC AXJNZ T2LOOP T1POP CXRET;======================================== ;存键盘值到相应位的缓冲中;======================================== PUTBUF:push dimov di,3000hmov si,diMOV [SI],10h ;清显示缓冲MOV [SI+1],10hMOV [SI+2],10hMOV [SI+3],10hMOV [SI+4],10hMOV [SI+5],10hpop diMOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3005H GOBACK: RETCODE ENDSEND START。
实验九8255扫描键盘、显示实验一.实验要求利用8255可编程并行口做一个扫描键盘实验，把按键输入的键码，显示在由8279控制的七段数码管上。
8255PA口做键盘输入线，PB口作扫描线。
二.实验目的1.掌握8255编程方法。
2.掌握扫描键盘和显示的编程方法。
三.实验电路及连线CS8255接8500H，则命令字地址为8506H,PA口地址为8500H，PB口地址为8502H，PC口地址为8504H。
CS8279接8700H，则8279的状态口地址为8701H; 8279的数据口地址为8700H;模块中的十个短路套都套在8255侧。
四.实验说明在PA口与PB口组成的64点阵列上，把按键接在不同的点上，将得到不同的键码，本实验采用8×2的阵列，共可按16个键。
显示部分由8279控制，由7407驱动8位数码管显示。
五.实验程序框图主程序框图读键显示部分框图六.实验程序:D8255 EQU 8506H ;8255状态/数据口地址D8255A EQU 8500H ;8255 PA口地址D8255B EQU 8502H ;8255 PB口地址Z8279 EQU 8701H ;8279状态口地址D8279 EQU 8700H ;8279数据口地址DISPTR EQU 08H ;当前显示位置KEYVAL EQU 09H ;读到的键码ORG 0000HLJMP STARTORG 0040HSTART:MOV SP,#60HLCALL DELAY ;延时MOV DISPTR,#30H ;显示缓冲区头指针MOV DPTR,#D8255MOV A,#90H ;置8255状态;方式0,PB,PC口输出,PA口输入MOVX DPTR,AMOV DPTR,#Z8279 ;置8279命令字MOV A,#0D3HMOVX DPTR,A ;清LED显示MOV A,#00HMOVX DPTR,AMOV A,#38HMOVX DPTR,AMOV A,#0D1HKB_DIS:LCALL RD_KB ;读键盘MOV A,#0FFHCJNE A,KEYVAL,DISBUF ;判读到键SJMP KB_DIS ;没有则继续读键DISBUF:LCALL DISP ;把键移入显存LCALL DELAY ;延时消抖LCALL DELAYSJMP KB_DISDISP: ;显存依次前移MOV R1,#31H ;在最后加入新键值MOVE:MOV A,R1DEC R1MOV R1,AINC R1INC R1CJNE R1,#38H,MOVEMOV 37H,KEYVALMOV KEYVAL,#0FFHMOV DPTR,#Z8279MOV A,#90HMOVX DPTR,AMOV R0,#08HMOV R1,#30HMOV DPTR,#D8279LP: MOV A,R1MOVX DPTR,AINC R1DJNZ R0,LPRETRD_KB: ;键盘扫描MOV A,#02H ;扫描第一行MOV DPTR,#D8255BMOVX DPTR,AMOV DPTR,#D8255AMOVX A,DPTRMOV R1,#00HCJNE A,#0FFH,KEYCAL ;判键是否按下MOV A,#01H ;扫描第二行MOV DPTR,#D8255BMOVX DPTR,AMOV DPTR,#D8255AMOVX A,DPTRMOV R1,#08HCJNE A,#0FFH,KEYCALSJMP NOKEY ;无键按下KEYCAL: ;计算键码MOV R0,#08HSHIFT:RRC AJNC CALCINC R1DJNZ R0,SHIFTCALC: ;换算显示码MOV DPTR,#DL_DATMOV A,R1MOVC A,A+DPTRMOV KEYVAL,ARETNOKEY: MOV KEYVAL,#0FFH ;返回无键标志RETDELAY: MOV R0,#0H ;延时子程序DELAY1: MOV R1,#0HDJNZ R1,$DJNZ R0,DELAY1RETDL_DAT: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;0,1,2,3,4,5,6,7DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;8,9,A,B,C,D,E,FEND实验十8279显示实验一.实验要求编制程序，利用8279及键盘显示接口电路，编程实现按键的读取，并将按键值显示在数码管上。
一、实验目的1. 理解键盘扫描的基本原理，掌握键盘扫描的方法。
2. 掌握数码管显示的基本原理，实现键盘扫描信息的实时显示。
3. 熟悉8255并行接口芯片在键盘扫描和数码管显示中的应用。
二、实验原理1. 键盘扫描原理：键盘扫描是指通过硬件电路对键盘按键进行检测，并将按键信息转换为可识别的数字信号的过程。
本实验采用行列式键盘，通过扫描键盘的行线和列线，判断按键是否被按下。
2. 数码管显示原理：数码管是一种用来显示数字和字符的显示器，由多个发光二极管（LED）组成。
本实验采用七段数码管，通过控制各个段（A、B、C、D、E、F、G）的亮灭，显示相应的数字或字符。
3. 8255并行接口芯片：8255是一款通用的并行接口芯片，具有三个8位并行I/O口（PA、PB、PC），可用于键盘扫描和数码管显示的控制。
三、实验设备1. 实验平台：PC机、8255并行接口芯片、行列式键盘、七段数码管、面包板、导线等。
2. 软件环境：汇编语言编程软件、仿真软件等。
四、实验步骤1. 硬件连接：将8255并行接口芯片、行列式键盘、七段数码管连接到实验平台上，按照电路图进行连线。
2. 编写程序：使用汇编语言编写键盘扫描和数码管显示的程序。
（1）初始化8255并行接口芯片：设置PA口为输出端口，PB口为输出端口，PC口为输入端口。
（2）扫描键盘：通过PC口读取键盘的行线状态，判断是否有按键被按下。
若检测到按键被按下，读取对应的列线状态，确定按键的位置。
（3）数码管显示：根据按键的位置，控制数码管的段（A、B、C、D、E、F、G）的亮灭，显示相应的数字。
3. 仿真调试：使用仿真软件对程序进行调试，确保程序能够正确扫描键盘和显示数字。
五、实验结果与分析1. 实验结果：成功实现了键盘扫描和数码管显示的功能。
当按下键盘上的任意按键时，数码管上会显示对应的数字。
2. 分析：（1）键盘扫描部分：通过读取PC口的行线状态，判断是否有按键被按下。
当检测到按键被按下时，读取PB口的列线状态，确定按键的位置。
实验9键盘扫描及显示实验
实验时间2019年12月18日
实验类型■验证性□设计性□综合性
1.实验目的
了解键盘扫描及数码显示的基本原理，熟悉8255的编程。
2.实验内容及过程（主要内容、操作步骤）
将8255单元与键盘及数码管显示单元连接，编写实验程序,扫描键盘输入，并将扫描结果送数码管显示。
键盘采用4X4键盘，每个数码管显示值可为0~F 共16个数。
实验具体内容如下:将键盘进行编号，记作0~F,当按下其中-一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。
3.测试数据及实验结果
4.实验分析及总结（主要考察内容）
通过本次实验，我理解了键盘扫描及数码显示的基本原理，通过理解分析程序，自己对程序进行了一些总结和修改，并进行了验证，进一步掌握了微机接口的学习方法。
教师评阅
评价指标：实验目的、操作步骤、设计、算法、程序结构、实验结果、实验分析、实验总结
1/ 1。

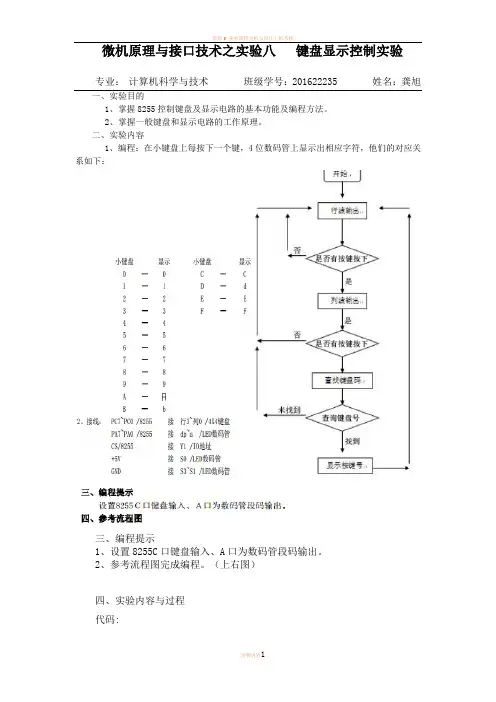

微机原理与接口技术之实验八键盘显示控制实验专业：计算机科学与技术班级学号：201622235 姓名：龚旭一、实验目的1、掌握8255控制键盘及显示电路的基本功能及编程方法。
2、掌握一般键盘和显示电路的工作原理。
二、实验内容1、编程：在小键盘上每按下一个键，4位数码管上显示出相应字符，他们的对应关系如下：三、编程提示1、设置8255C口键盘输入、A口为数码管段码输出。
2、参考流程图完成编程。
（上右图）四、实验内容与过程代码:a8255 equ 288H ;8255 A口c8255 equ 28aH ;8255 C口k8255 equ 28bH ;8255控制口data segmenttable1 dw 0770h,0B70h,0D70h,0E70h,07B0h,0BB0h,0DB0h,0EB0hdw 07D0h,0BD0h,0DD0h,0ED0h,07E0h,0BE0h,0DE0h,0EE0h ;键盘扫描码表LED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,77H,7CHDB 39h,5EH,79h,71h,0ffh ;LED段码表,0,1,2,3,4,5,6,7,8,9,a,b,c,d,e,fchar db '0123456789ABCDEF' ;字符表mes db 0ah,0dh,'PLAY ANY KEY IN THE SMALL KEYBOARD! ',0ah,0dh db 'IT WILL BE ON THE SCREEN! END WITH E ',0ah,0dh,'$'key_in db 0hdata endsstacks segment stack ;堆栈空间db 100 dup (?)stacks endscode segmentassume cs:code,ds:data,ss:stacks,es:datastart:climov ax,datamov ds,axmov es,axmov ax,stacksmov ss,axmov dx,offset mes ;显示提示信息mov ah,09int 21hmain_key:MOV DX,k8255 ;初始化8255控制字mov al,81hout dx,alcall key ;get a char in (key_in) and display it call disply ;调显示子程序,显示得到的字符cmp byte ptr key_in,'E'jnz main_keymov ax,4c00h ;if (dl)='E' return to EXIT!key proc nearkey_loop:int 21h ;退出mov ah,1int 16hjnz exit ;pc键盘有键按下则退出mov dx,c8255mov al,0fhout dx,alin al,dx ;读行扫描值and al,0fhcmp al,0fhjz key_loop ;未发现有键按下则转call delay ;delay for amomentmov ah,alMOV DX,k8255mov al,88hout dx,almov dx,c8255mov al,ahor al,0f0hout dx,alin al,dx ;读列扫描值and al,0f0hcmp al,0f0hjz key_loop ;未发现有键按下则转mov si,offset table1 ;键盘扫描码表首址mov di,offset char ;字符表首址key_tonext:mov cx,16 ;待查表的表大小cmp ax,[si] ;cmp (col,row) with every word jz key_findkey ;in the tabledec cxjz key_loop ;未找到对应扫描码add si,2inc dijmp key_tonextkey_findkey:mov dl,[di]mov ah,02int 21h ;显示查找到的键盘码mov byte ptr key_in,dlkey_waitup:MOV DX,k8255mov al,81hout dx,almov dx,c8255mov al,0fhout dx,alin al,dx ;读行扫描值and al,0fhcmp al,0fhjnz key_waitup ;按键未抬起转call delay ;delay for amomentretexit: mov byte ptr key_in,'E'key endpretdelay proc nearpush ax ;delay 50ms--100msmov ah,0int 1ahmov bx,dxdelay1:mov ah,0int 1ahcmp bx,dxjz delay1mov bx,dxdelay2:mov ah,0int 1ahcmp bx,dxjz delay2pop axRetdelay endpDISPLY PROC NEARPUSH axMOV BX,OFFSET LEDMOV AL,byte ptr key_inSUB al,30hCMP al,09hJNG DIS2SUB al,07hDIS2: XLATMOV DX,a8255OUT DX,AL ;输出显示数据,段码POP AXRETDISPLY ENDPcode endsend start五、实验分析当在键盘上按下不同的按键时，LED数码管上显示不同的字符。

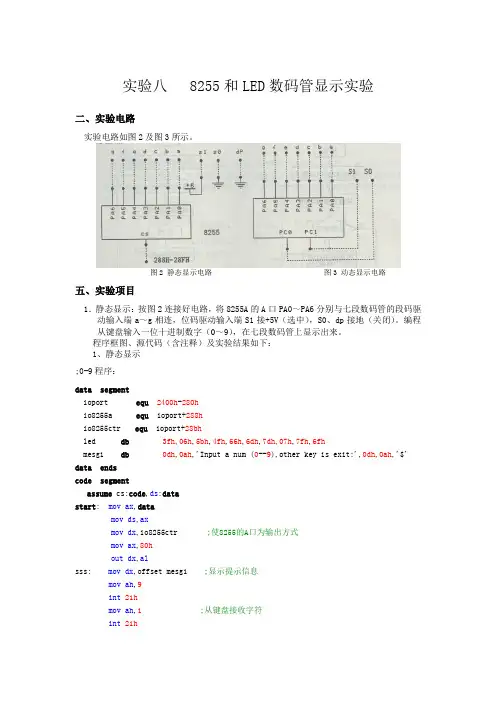

实验八 8255和LED数码管显示实验二、实验电路实验电路如图2及图3所示。
图2 静态显示电路图3 动态显示电路五、实验项目1．静态显示：按图2连接好电路，将8255A的A口PA0～PA6分别与七段数码管的段码驱动输入端a～g相连，位码驱动输入端S1接+5V（选中），S0、dp接地（关闭）。
编程从键盘输入一位十进制数字（0～9），在七段数码管上显示出来。

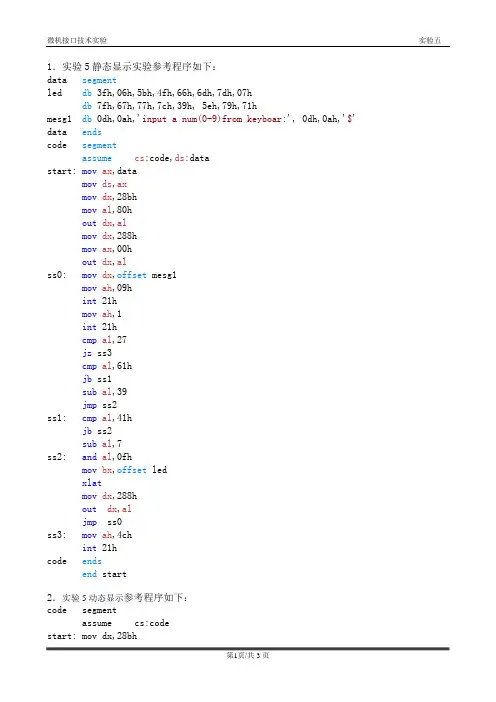

程序框图、源代码（含注释）及实验结果如下：1、静态显示;0-9程序：data segmentioport equ2400h-280hio8255a equ ioport+288hio8255ctr equ ioport+28bhled db3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db0dh,0ah,'Input a num (0--9),other key is exit:',0dh,0ah,'$' data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255ctr ;使8255的A口为输出方式mov ax,80hout dx,alsss: mov dx,offset mesg1 ;显示提示信息mov ah,9int21hmov ah,1;从键盘接收字符int21hcmp al,'0' ;是否小于0jb exit ;若是则退出cmp al,'9' ;是否大于9ja exit ;若是则退出sub al,30h;将所得字符的ASCII码减30Hmov bx,offset led ;bx为数码表的起始地址xlat ;求出相应的段码mov dx,io8255a ;从8255的A口输出out dx,aljmp sss ;转SSSexit: mov ax,4c00h;返回int21hcode endsend start2．动态显示（选做）：按图3连接好电路，七段数码管段码连接不变，位码驱动输入端S1S0接8255C口的PC1、PC0。
